Регулировка развал схождения колес своими руками + видео

Развал-схождение колес. Что это и для чего?

Развал – это угол отклонения оси колеса от вертикального положения. Развал бывает положительным, когда верх колеса отклонен наружу от центра автомобиля, и отрицательный – когда верх направлен в сторону к центру авто.

Данный угол нужен для снижения передачи на рулевое управление колебательных движений колеса при движении по неровностям. Также в задачу данного угла входит обеспечение как можно большего пятна контакта протектора ската с поверхностью трассы. Наличие данного угла еще влияет на устойчивость авто при прохождении поворотов.

Развал колес

На авто, у которых не используется подвеска МакФерсона, развал имеет небольшое положительное значение, то есть верх колес отклонен от центра авто. Обычно значение завала маленькое, около 2 градусов.

У подвески МакФерсона данный угол имеет либо нулевое значение, то есть ось колеса имеет строго перпендикулярное положение относительно поверхности дороги, либо же, в некоторых случаях, развал колес у подвески МакФерсона имеет отрицательное значение.

Отрицательные значения угла завала используются также на авто, которые участвуют в соревнованиях по круговому треку.

Следует сказать, что значительной точности при установке данного угла добиться сложно, часто его регулировка производится довольно грубо. В итоге установка угла развала приводит только к тому, что отсутствует повышенный износ шин. Также регулировка развала должна проводиться сразу на обеих колесах, иначе в дальнейшем авто будет уносить в сторону, где установлен меньший угол. Ну и с одной стороны будет значительно быстрее изнашиваться покрышка.

Схождение колес

Перейдем к углу установки колеса, который называется «схождение». Это угол, который устанавливается между плоскостью колеса и продольной осью самого авто. Данный угол нужен для снижения увода авто. Также этот угол значительно влияет на скорость износа шин. Данный угол может измеряться либо градусами, либо миллиметрами. Измерение схождения в миллиметрах довольно простое. Авто ставится на площадку, сначала измеряется расстояние между внутренними краями передних колес в задней их части, а затем в передней. Далее от значения, полученного при измерении в задней части отнимается значение, полученное при замере расстояния между колесами в передней их части. Данное значение должно иметь либо нулевое значение для подвески МакФерсона, либо положительное значение – для других видов подвески. Если значение отрицательное, данный угол имеет неправильную установку.

Кастер

Кастор – это угол продольного отклонения стойки подвески от перпендикулярного ее положения относительно поверхности дороги. Данный угол обеспечивает дополнительную стабилизацию колес в условиях их прямолинейного движения. Также он обеспечивает самостоятельное выравнивание положения колес во время езды, обеспечивая прямолинейность движения. Данный угол должен иметь одинаковое значение на обеих стойках, иначе разность данных углов может приводить к сносу авто в одну из сторон.

Корректировка развала на передних шинах

Регулировка для развала шин делается следующим образом:

Сделать пару отметок вверху и внизу, чтобы при соединении образовывалась диагональ.
К крылу машины приложить отвес на шнуре. Затем с помощью линейки замерить расстояние между пометкой и отвесом.

Отсюда можно сделать вывод. Если расстояние одинаковое, что у верхней и что у нижней пометки, то у колес все в порядке и корректировку можно не делать. Но, если есть разница, которая соответствует 3 миллиметрам и выше, то следует продолжить делать регулировку.

Провернуть шины, чтобы сделанные пометки стали параллельны земле.
Замерить.
Откатить машину и снова замерить.

Это делается для того, чтобы узнать, какие существуют отклонения более точно. После того, как все замеры будут сделаны, необходимо продолжить шаги по корректировке:

Поднять на домкрате переднюю часть автомобиля.
Открутить болты, которые держат колеса.
Снять их.
Выкрутить винты поворотного кулака и кронштейна амортизационной стойки.
Сдвинуть кулак на то расстояние, которое показали измерения.
Установить колеса и повторить измерения.

Повторять эту процедуру до тех пор, пока не будет пойман тот размер, который указывается для этого транспорта оптимальным.

После того как был исправлен развал передних шин, необходимо приступить к процедуре регулировки схождения.

Как часто и для чего надо делать развал-схождение

На что влияет развал-схождение, мы перечислили выше, и понятна вся важность этого для управляемости автомобиля и безопасности в целом. Да и экономное расходование топлива и резины немало значит

Делают эту процедуру практически на каждом СТО, и стоит это совсем немного. Чуть дороже стоимость, если имеется компьютерная диагностика, которая обеспечивает очень высокую точность, но и это недорого. Через какое время нужно это проверять и регулировать? Рекомендуется каждый раз, когда происходит замена резины с зимней на летнюю и наоборот. Если вы ездите много, то желательно делать это через каждые 5-10 тысяч километров, так как дороги далеки от идеала, и езда по выбоинам неизбежно приводит к изменению углов. Но СТО не всегда оказывается доступным, а сделать регулировку иногда нужно срочно. Поэтому вам будет полезно узнать, как самому проверить развал-схождение, тем более, ничего сложного в этом нет.

Регулировка угла схождения колес

Для регулировки угла схождения замеры удобнее всего производить специальной телескопической линейкой со шкалой.

Работать удобнее на яме. Руль должен находиться в положении прямолинейного движения.

Перед регулировкой схождения, с внутренней стороны колёс мелом нанесите по одной метке на левой и правой покрышке как можно ближе дискам.
Создав в линейке предварительный натяг, установите ее, уперев концами в намеченные точки так, чтобы ее корпус не касался деталей кузова и подвески.
Слегка встряхните линейку, на подвижной шкале совместите «ноль» с неподвижным указателем

Зафиксируйте шкалу.
Осторожно прокатите автомобиль вперед, чтобы линейка вместе с колесами переместилась назад, но не коснулась деталей подвески и кузова.
Проверьте показания.. Если на ВАЗ 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять

Если на ВАЗ 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять.

Ключом на 27 ослабьте контргайки на рулевых тягах. Гайки с рисками на гранях имеют левую резьбу.
Ключом на 24 вращайте муфту для изменения длины тяги.
Не забывайте следить за горизонтальным положением спицы руля.
Поставьте подвижную шкалу на линейке для регулировки схождения на «ноль» и прокатите машину назад.
При показаниях от -1 до +1мм можно закончить регулировку угла схождения. Для дополнительно контроля прокатите автомобиль вперед.

После регулировки развала-схождения своими руками, стоит задуматься о том, какие выбрать колесные диски: штампованные или литые? Считается, что литые диски значительно снижают нагрузку на подвеску, а штампованные – более практичны.

Какие операции можно сделать самостоятельно

Единственная операция, которую невозможно правильно сделать самостоятельно – это точная регулировка кастора. Если авария не изменила геометрию кузова, то можно сделать симптоматическую регулировку кастора. Когда машина плохо слушается руля, входит в повороты неустойчиво и с задержкой, необходимо просто увеличить кастор на 20–40 минут. Если же при резком разгоне руль начинает вырываться из рук, кастор нужно сделать меньше. При этом необходимо помнить – увеличение кастора приводит к увеличению развала колес. Также вы сможете отрегулировать развал схождение своими руками. Если же кузов поврежден в результате аварии, что привело к нарушению его геометрии, то любая регулировка подвески бессмысленна. Вы потратите много времени, а результат будет крайне сомнительным. Поэтому после даже небольшой аварии, обязательно проверяйте геометрию кузова на специальном стенде.

Процедура регулировки схода

Шаги по корректировки схождения колес:

Выставить передние прямо.
На шине с внутренней стороны сделать пометки.
Узнать расстояние с помощью телескопической линейки от отметки на одной шине до пометки на другой.
Проехать вперед или назад и снова замерить расстояние.
Сравнить полученный результат.
Если схождение в сторону уменьшения размеров, то на языке механиков, этот результат называется отрицательным. Если схождение в сторону увеличения размеров, то это положительное значение.

Теперь необходимо будет с помощью рулевых тяг установить оптимальные значения. При отрицательном результате, оптимальные размеры устанавливаются посредством укорачивания тяг, а при положительном – путем удлинения.

Теперь необходимо заново сделать размеры. Если обнаружится несоответствие, то продолжить корректировку.

После того, как регулировка будет произведена, необходимо колеса установить на место, закрутить болты и проехать на транспортном средстве 10 километров. Понаблюдать как будет вести себя автомобиль.

Если автомашина продолжает уходить в сторону во время езды по прямой автомагистрали, то нужно повторить регулировку или обратиться в сервис-центр.

Самостоятельная регулировка в гараже

Чтобы отрегулировать угол схождения, необходимо: при уменьшении — подтянуть рулевые тяги, а при увеличении — длину тяги следует укоротить при помощи муфты.

Расстояния между центральной осью автомобиля и передним и задним краем колёс должно быть примерно один миллиметр.

Регулировку производят равномерно, протягивая каждую по очереди. При регулировке следим за пыльником, он должен свободно поворачиваться.

Развал – Схождение. Дедовским способом своими руками. Сход Развал без СТО

Теперь становиться понятным, что развал – схождение выполнить самому не так уж и сложно. Нужно сказать, что работа такого плана с импортными автомобилями потребует очень тщательных замеров и ошибки здесь не допустимы.

Важные уточнения по процедуре измерения углов установки колес

Предлагаемый метод дает возможность только определять углы установки колес (УУК), чтобы получить представление о текущих параметрах схода и развала. Дальнейшие работы по их регулировке можно проводить как своими руками (при наличии соответствующего опыта и знаний), так и в автомастерских.

Подразумевается, что замеры проводятся при исправной подвеске и нормальном давлении в шинах. Поэтому соответствующие работы, связанные с диагностикой и ремонтом ходовой части, не рассматриваются.

Также необходимо учесть, что в данной статье не рассматривается, какими должны быть углы схода и развала. Речь пойдет только о процессе их измерений. Полученные результаты в дальнейшем нужно сравнить с заводскими значениями, которые могут отличаться для автомобилей разных марок и моделей.

Перед замерами углов схода и развала необходимо разместить автомобиль на ровной твердой поверхности – например, на бетонном полу гаража. Заезжая на рабочую площадку, следует держать руль в нулевом положении. При этом колеса будут стоять максимально близко к тому положению, в котором они находятся при движении авто по прямой дороге.

Если же автомобиль после остановки будет подниматься на домкрате или подъемнике, это приведет к разгрузке подвески, затем колеса станут на пол недостаточно ровно. Для устранения таких погрешностей понадобятся поворотные круги или сдвижные платформы, которых большинство автовладельцев не имеют. Поэтому приподнимать кузов перед проведением замеров настоятельно не рекомендуется. Подвеска машины должна быть под привычной нагрузкой.

Начинать замеры следует с определения углов схода, поскольку именно эти параметры регулируются на большинстве моделей автомобилей. Данная характеристика определяется для каждого из четырех колес, поэтому ее иногда называют «полусхождением». Индивидуальный сход замеряют относительно продольной оси автомобиля. Ее можно построить несколькими способами, рассмотрим подробнее.

Чем чревата не отрегулированная база колес?

Необходимо понимать, что развал-схождение ВАЗа, «Ниссана», «БМВ» и авто любой другой марки выполняется практически одинаково. Если данную процедуру периодически не проводить, то может случиться беда. Во-первых, транспортное средство начинает вести в сторону, что уже нехорошо. Во-вторых, значительно повышается износ покрышек. В зависимости от того, насколько сбито схождение или развал, будет стираться то внешняя сторона покрышки, то внутренняя. Да и вообще, не отрегулированная колесная база приводит к тому, что теряется уверенность в управлении автомобилем, а динамические показания значительно снижаются, при этом расход топлива повышается. Тем не менее если приезжать на СТО после каждых 5-10 тысяч километров, то всего этого можно избежать. Но если автосервиса поблизости все же нет, а работу выполнить нужно, то тут можно справиться и своими силами.

Как самостоятельно отрегулировать развал

Для регулировки развала потребуются:

отвес с грузом;
мел;
штангенциркуль с возможность измерения глубины отверстий (его можно заменить линейкой с четкими делениями или обычной строительной рулеткой);
домкрат;
колесный ключ;
набор рожковых и накидных ключей.

Для проверки и регулировки развала сделайте следующее:

Установите автомобиль на смотровую яму или ровную площадку.
Поверните колеса до упора сначала влево, затем вправо, после чего установите ровно.
Нагрузите автомобиль людьми или мешками с песком, чтобы обеспечить максимально допустимый вес.
Несколько раз резко, всем весом, нажмите сначала на левый, затем на правый угол багажника и капота. Это необходимо для того, чтобы подвеска заняла правильное положение.
Закрепите на переднем крыле отвес таким образом, чтобы он проходил через центр колеса.
Мелом нанесите на края колесного диска метки напротив нитки отвеса.
С помощью штангенциркуля, линейки или рулетки измерьте расстояние от края диска до отвеса сверху и снизу колеса.
Прокатите автомобиль вперед таким образом, чтобы метки колеса сдвинулись на 90 градусов и снова измерьте расстояние между колесным диском и отвесом.
Прокатите автомобиль вперед, чтобы колесо повернулось еще на 90 градусов и метки поменялись местами.
Если при всех трех измерениях разница расстояний не превышает 2 мм, то развал выставлен правильно. Если результаты измерений при повороте колеса отличаются больше, чем на 1 мм, колесный диск погнут и его необходимо заменить.
Если во всех измерениях разница превышает 2 мм, развал необходимо отрегулировать. Способ регулировки развала зависит от типа подвески. На двухрычажной подвеске (ВАЗ классика, все автомобили семейства Волга и многие иномарки 70-80 годов прошлого века) развал регулируют изменением количества шайб, которые отодвигают верхний рычаг передней подвески от кузова. На подвеске типа «МакФерсон» развал регулируют с помощью верхнего болта-эксцентрика, соединяющего амортизаторную стойку и поворотный кулак. Более подробно эти операции описаны в инструкции по ремонту и эксплуатации вашего автомобиля. Единого мнения о том, нужно ли для регулировки развала снимать колесо, нет. Одни механики поддомкрачивают машину, расстояние между подкрылком и колесом увеличивается, позволяя менять развал. Другие предпочитают снять колесо, потому что это позволяет свободней откручивать и закручивать гайки. Поэтому выбирать, каким именно способом регулировать развал, придется вам.
После регулировки необходимо снова проверить развал колес.

Принцип работы и преимущества стенда 3D развал схождения

Если отрегулировать правильно развал схождения, вы получите полную гарантию безопасности во время движения, сможете хорошо управлять транспортным средством, и сэкономите на износе шин вашего автомобиля. Чтобы выполнить такие настройки, используются разнообразные стенды. В нынешнее время, очень часто стали использовать современное оборудование в виде стенда 3d развал схождения. Проверка вашего развала схождения выступает как профилактика работы, которая также должна проводиться после ремонта ходовой части вашего автомобиля и подвески. Все данные работы в автомобиле должны быть закончены отрегулированным развалом схождения, в целях безопасности пассажиров, и владельца автомобиля. Данное мероприятие можно также и игнорировать. Однако это приведет только к плачевному для вас результату.

Если в вашем автомобиле будут не отрегулированными в развале схождения углы, вы можете просто-напросто остаться без ваших колес. Не стоит удивляться, почему резина на колесах стирается очень быстро.

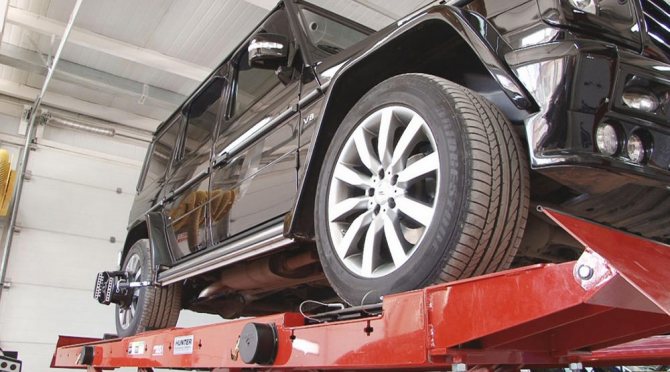

Проверяется развал схождения на стендах, специально для них изготовленных. В нынешнее время, есть несколько видов стендов.

Принцип их работы основан на различных технологиях

1. Оптический метод для определения в развале схождения углов, является очень старой технологией. Но у данного метода, есть очень много недостатков. Ведь на оптическом стенде проверяются лишь размеры подвески передней оси. Проверить на передней и задней подвески геометрию нельзя. А так как, современные машины имеют сложную систему подвески и с помощью оптической системы провести их настройку невозможно.

1. Стенд для диагностики с помощью лазерных лучей немного совершеннее. На нем можно проверить все углы передней и задней оси подвески. Однако такой стенд не может выполнить точные настройки, и для совершенных машин также не всегда подходит.

1. Компьютерный стенд, имеющий головки, показывает всю картину подвески. Здесь используются специальные четыре головки. Внутри них находится различное количество определенных датчиков, которые считывают необходимую информацию с разнообразных элементов на подвески.

1. В нынешнее время самым высокотехнологическим и эффективным оборудованием считают стенды 3d развал схождения. Принцип работы такого стенда строится с использованием камер, специальных для трехмерного моделирования в автомобиле шасси. Количество таких камер зависит от модели этого стенда. Их бывает до 8 камер. С помощью их определяются углы на шасси и подвески. На колесах автомобиля ставятся мишени, являющиеся точками счета. Стенд развал схождения 3d позволяет оператору увидеть, где расположены все элементы конструкции колес и подвески. Из камеры вся полученная информация поступает в основной блок системы, а затем трехмерная картинка появляется на дисплее стенда. Данные, которые выводятся на стенд развал схождения 3d, становятся графическими изображениями, после чего механик этого сервиса осуществляет для ходовой системы необходимые настройки.

Преимущества

Все настройки очень точные и практически не имеют погрешностей. С их помощью вы сможете быстро диагностировать состояние подвески и шасси в вашем автомобиле.

В каждом городе можно провести данную диагностику автомобиля в Иркутске не является исключением.

Все измеряется с высокой и достоверной точностью.

Погрешности во время такой диагностики минимальные.

Развал схождения 3д максимально сокращает процесс биения ваших колес.

Такие стенды обновляются в ручном и автоматическом режиме.

С их помощью вы сможете проверить любую современную машину и сделать это можно практически в любом автосервисе, специалисты которого помогут также осуществить замену замена масла в коробке Лада Приора, подобрать насадки для полировки автомобиля и т.д.

Как сделать развал схождение своими руками

Перед тем, как сделать сход развал самому, нужно убедиться в исправности подвески и рулевого управления. Поскольку бессмысленно что-то регулировать, если через несколько дней все опять собьется из-за неполадок в ходовой части

Особенно важно уделить внимание крестовине рулевого вала. Так же важно проверить давление в шинах, оно должно быть оптимальное

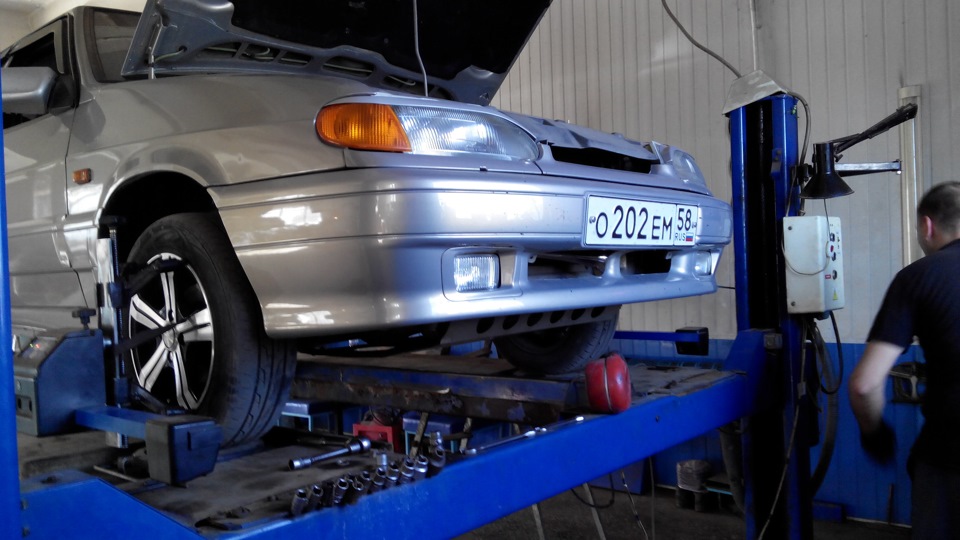

В хороших сервисах регулировку делают на специальных стендах, используя современное оборудование, компьютерное вычисление углов

Но можно выполнить сход развал своими руками, без стенда. Для этого понадобится ровная поверхность, которая оснащена ямой или подъемником и набор инструментов:

В хороших сервисах регулировку делают на специальных стендах, используя современное оборудование, компьютерное вычисление углов. Но можно выполнить сход развал своими руками, без стенда. Для этого понадобится ровная поверхность, которая оснащена ямой или подъемником и набор инструментов:

Мел.
Линейка или штангенциркуль.
Набор ключей.
Веревка с отвесом.
Телескопическая линейка.

Регулировка развала колес своими руками

Важно чтобы диски были ровные, на согнутых не получится выставить углы точно

Выставляем автомобиль на ровную поверхность, обязательно выравниваем колеса, что бы они смотрели прямо. Делаем засечки мелом сверху и снизу внешней стороны колеса. Теперь берем веревку с отвесом и закрепляем ее на крыле так, чтобы она неподвижно свешивалась параллельно плоскости диска и засечек. Для закрепления можно положить груз на нее или закрепить скотчем, изолентой. Прикладывая линейку или штангенциркуль к ободу сверху и снизу, делаем измерения расстояния от обода до веревки

Важно, во избежание погрешности делать замеры нужно не от покрышки, а от обода. Для чистоты измерений нужно повернуть колесо так, что бы оно сделало оборот на 90˚

Снова делаем засечки мелом, повторяем замеры. И опять поворачиваем колесо на 90˚ или на 180˚ от изначального положения, снова делаем замеры

Сильных отличий в замерах быть не должно, в ином случае, у Вас либо проблемы с ходовой частью и регулировка развала схождения колес своими руками тут не поможет. Либо при несильном отклонении 5-7 мм проводиться регулировка. Примерные погрешности должны составлять 1 мм для переднеприводных автомобилей, 1-3 мм для заднеприводных. Угол развала подбирается под каждую конкретную модель автомобиля и прописан заводом изготовителем. Снимаем колеса и срываем оба болта крепления кронштейна поворотного кулака. Двигаем поворотный кулак в нужную сторону, чтобы добиться угла указанного в базе данных по Вашему автомобилю, используя только что сделанные замеры. Закрепляем кронштейн, ставим колеса на место.

Регулировка схождения колес своими руками

Автомобиль устанавливается на ровную площадку, выравниваются передние колеса с задними.
Мелом ставим метки на внутренней стороне передних колес вплотную к ободу.
Устанавливаем и фиксируем телескопическую линейку так, чтобы ее концы касались меток, но не задевали подвеску и другие детали автомобиля. Подвижную шкалу перемещаем до тех пор, пока 0 не совпадет с неподвижным указателем.
Проезжаем на машине до тех пор, пока диски не повернуться на 180˚ или сделают полукруг, линейка должна оказаться на задней стороне колеса. Главное чтобы она ни за что не зацепилась.
Смотрим на показатели, передние колеса должны быть направлены друг к другу, а значит расширяться в задней части, нужно подкрутить рулевую тягу ориентируясь на данные представленные заводом изготовителем. Тяга удлиняется, если передняя часть покрышки шире, нежели задняя. А если шире задняя, то ориентируемся по тому, сделать ли ее еще шире или наоборот.

Для регулировки схождения, надо сорвать и ослабить контргайку рулевой тяги. Далее прокрутите рулевую тягу на один оборот и сверьте показания, повторять до тех пор, пока погрешность не станет +-1 мм от оптимального значения. После чего затягивайте контргайку обратно.

Важно следить за пыльником, если он начинает скручиваться, то нужно ослабить муфту на нем и затянуть после завершения регулировки. Таким образом, Вы сделаете схождение колес в домашних условиях

Когда рекомендуется проводить развал — схождение Ваз 2109

Различные источники рекомендуют проводить регулировку при пробеге примерно 12-15 тысяч километров, или один раз в год. Иногда бывают случаи, когда приходится выполнять такую операцию досрочно. Причиной этого в большинстве случаев бывает состояние наших дорог. Достаточно один раз «поймать» хорошую выбоину, чтобы потребовалось проводить проверку и регулировку развала и схождения передних колёс.

Проведение работ по регулировке передних колес Ваз 2109

Если владелец планирует эксплуатировать без особых проблем свой автомобиль длительное время, то экономить на этой операции не стоит. После каждой замены шаровых опор, сайлентблоков, рулевых тяг, амортизаторов необходимо проводить проверку и регулировку развала и схождения колёс.

Износ шин при неправильном развале схождение Ваз 2109

Выполнить эту операцию сегодня достаточно просто. Нужно просто заехать в сервис, который выполняет такую операцию, и специалисты быстро и качественно выполнят эту работу. Но бывают случаи, когда такую работу необходимо выполнить самостоятельно в условиях гаража.

Что такое схождение

Схождением – угол, под которым расположены колеса относительно продольной линии автомобиля. Если посмотреть сверху, то можно увидеть, что они не параллельны, а их передние края как бы сведены немного ближе, чем задние. Это также обеспечивает равномерный износ резины и более устойчивую динамику машины в движении, особенно в поворотах. Схождение у разных авто должно быть разным:

У заднеприводных передние колёса поворачиваются друг к другу – это считается положительным схождением.
У переднеприводных колеса разведены наружу – это отрицательное схождение.

На ходу колеса выпрямляются и становятся параллельно. Но при правильной регулировке автомобиль более устойчив, может выравниваться и двигаться ровно самостоятельно. Также он гораздо легче проходит повороты.

Как регулируется сход развал?

Для ремонта вам будут необходимы:

линейка;
мел;
стандартный набор инструментов;
шнур с отвесом;
ровная площадка с ямой или подъемником.

Сначала потребуется выяснить: насколько точно было произведено схождение раньше. Т.е. «нулевое» ли положение у рулевой рейки при прямолинейном движении. Как это сделать? Следуем дальнейшим указаниям: поставить автомобиль на ровной поверхности. Затем повернуть максимально руль в одну сторону, сделав метку сверху на руле (посередине круга) повернуть руль до упора в другую сторону. При этом необходимо посчитать количество целых оборотов и частей целой окружности (долей). Когда посчитали поделить полученное количество на 2 и повернуть руль в это положение. Если данный результат совпадает с привычным положением руля, то «нулевое» положение рейки выставлено. Если нет, это придется сделать самим.

Определяемся с формулировками

Угол развала

Точное определение — это угол между вертикальной плоскостью и прямой линией, вдоль которой вращается колесо.

Или, по-другому — угол наклона колеса, относительно боковой части машины.

Угол схождения

Точное определение — это угол между траекторией движения машины и плоскостью, вдоль которой вращается колесо.

Или, по-другому — это разница расстояний, между колесами в одном мосту, измеренная в двух крайних точках колеса.

Представим две воображаемые линии: одна вертикальная, а другая направлена вдоль вращения колеса.

Кастер

Ещё одна характеристика положения колёс автомобиля – кастер, который составляет угол между амортизатором в Макферсоновой подвеске и наклоном колёсного поворотного кулака

. Также кастер определяют как наклонный угол поворотной оси колеса. Проводя аналогию с передним колесом велосипеда, это угол наклона рулевой вилки: чем более вилка «лежит», тем больше велосипедный руль будет тяготеть к тому, чтобы принять положение «прямо». Большинство моделей авто сконструированы таким образом, что кастер составляет 6 градусов и не подлежит корректированию, поэтому далее будем рассматривать только работу со сходом-развалом.

На что влияет кастер?

С кастером ситуация обстоит не менее интересно. Чуть выше мы вспомнили, что при нулевом угле наклона стойка стоит строго вертикально – то есть, колесо со ступицей никуда не смещается относительно вертикали. При отрицательном кастере стойка в верхней части словно наклоняется вперёд, а колесо, соответственно, уходит назад. При положительном – наоборот.

На переднеприводных ВАЗах, например, параметр кастера изменяется с помощью регулировочных шайб, которые подкладываются под элементы передней подвески – кронштейны продольных рычагов (растяжек).

Кастер на Самаре задаётся с помощью нескольких шайб

Продольные растяжки подвески ВАЗ-2108 спереди крепятся к кронштейнам, сзади – к поперечным рычагам. Именно поэтому они влияют на кастер

Убрав шайбы, стойку можно «завалить» назад в пределах градуса, а колесо – наоборот, сместить относительно центра арки в сторону переднего бампера. В реальности, правда, наблюдается обычно обратная картина – на многих «пожилых» Самарах, «десятках», Приорах и Калинах колесо «уезжает» в сторону передней двери из-за ударов и усталости металла, причем вернуть его на место получается далеко не всегда, даже если убрать все шайбы.

Так выглядит нулевой кастер: колесо стоит в колесной арке симметрично по отношению к бамперу и крылу

Это уже не кастер, а приговор передней подвеске и даже кузову. Вернуть колесо на место «малой кровью» не выйдет

Чем больше угол наклона стойки, тем переднеприводный (и не только) автомобиль стабильнее ведёт себя на высоких скоростях. Положительный кастер способствует меньшему «вилянию» машины, которая становится не такой чувствительной к колеям и неровностям.

Кастер важен не только своим прямым воздействием на скоростные качества автомобиля, но и тем, что он влияет на углы схождения и развала, которые меняются в зависимости от наклона стойки. Поэтому начинать регулировку углов передних колёс нужно именно с кастера. Затем следует регулировка развала, а в самую последнюю очередь необходимо настраивать схождение, помня о взаимосвязанности этих параметров между собой.

При изменении кастера нужно раскручивать продольные растяжки подвески. Это требует времени и сил – особенно, если автомобиль старый

Важность правильного положения колёс автомобиля

Настройка схождения и развала колёс имеет очень большое значение. От того, насколько правильно отрегулировано положение колёс автомобиля, будет зависеть целый ряд характеристик авто:

устойчивость машины к заносам и переворачиванию в ходе движения;
маневренность и управляемость автомобиля;
экономичность в плане расхода топлива;
ресурс автомобильных шин.

Это интересно: Проверка форсунок дизельного двигателя, неисправности и чисткаПоложение колёс автомобиля изменяется, если:

были выполнены ремонтные операции, затронувшие подвеску или систему рулевого управления автомобилем;
машина на дороге «поймал» яму, вследствие чего деформировался диск;
автомобиль получил сильный удар;
машина долгое время передвигалась по неровной дороге;
пришли в негодность тяги и рулевые наконечники;
увеличился люфт продольных и поперечных тяг и сайлент блоков рычагов;
погнулся мост (в случае моделей с неразрезным мостом);
износился ступичный подшипник;
неисправна шаровая опора поворотного кулака;
неисправна опора амортизатора в кузовной чашке.
