Техническое обслуживание и регулировка вариатора снегохода

Как волокуша может влиять на скорость

Все зависит от типа местности. Мотобуксировщик нужен для того, чтобы пробираться там, где много снега. Если волокуша широкая, шире гусеницы, она будет нарезать свой след. Например, сани шириной 800 мм, а гусеница 500. То есть сани нарывают себе дорогу. Теряется мощность, увеличивается расход топлива, мотобуксировщик начинает работать на максимальных оборотах, потому что надо тянуть себя, пассажира и сани. Таким образом, сани должны иметь колею, близкую к колее мотобуксировщика. Если ширина саней в след мотобуксировщика, скорость будет хорошая, если шире, скорость уменьшается.

Настройка и регулировка ведущего вариатора снегоход

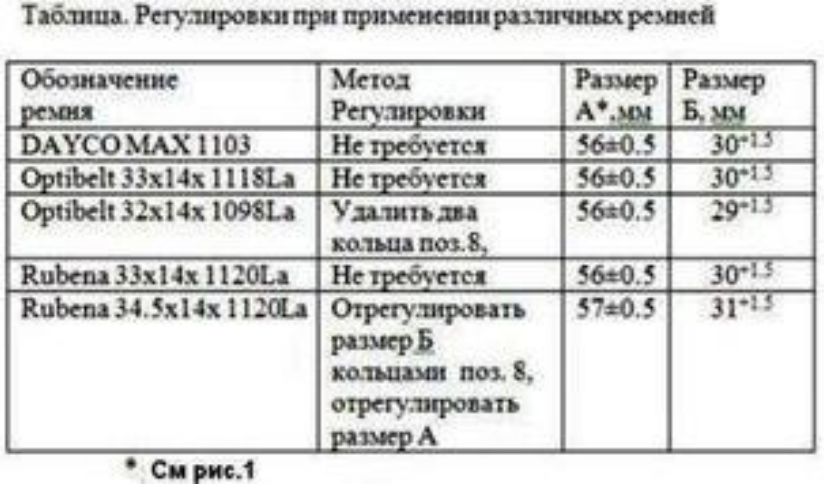

Таблица регулировки при использовании разных ремней

Обозначение ремня	Метод регулировки	Размер А, мм	Размер Б, мм
Daycomax	Не нужен	56	30
«Оптибелт»	Не нужен	56	30
«Оптибелт»	Удалить 2 кольца	56	29
«Рубена»	Не нужен	56	30
«Рубена»	Отрегулировать размер Б, кольцами отрегулировать А	57	31

Процесс регулировки: установить размер Б по таблице для ремня вариатора «Рубена» 33x14x1120La. Выбрать Б=30 мм с допуском + 1,5 мм. Регулировка осуществляется шайбой 8, которая ставится между корпусом вариатора и его валом, и она может проводиться подкладкой шайб, которые используются для регулировки ведомых вариаторов между двумя деталями — крышкой и корпусом конуса.

Как снять ведущий вариатор на снегоходе

Понадобятся инструменты: гаечные ключи, вороток, смазка. Открутите 6 болтов и снимите крышку. Придерживайте 2 последних болта, аккуратно вытаскивая пружину. Найдите отверстие под ворот, если его не видно, то утопите последний диск.

Вставьте распорку и застопорите коленвал от шестерни. Установив ворот в отверстие стержня, выкрутите винт и снимите вариатор. Для качественной работы обеспечьте профилактику, каждые 6 тыс. км пробега необходимо устраивать проверку вкладышей, а каждые 3 смазывать стержень под втулкой. Смазка не должна проникать на поверхности дисков, которые имеют форму конуса. Интервал свободного хода не должен быть больше 1 мм, а зазор между вкладышем и направляющими рёбрами — максимум 1,5 мм. Для смазки использовать Литол-24, Циатим-20.

Как заменить ремень вариатора на снегоходе

Поставьте снегоход на ровную поверхность, установите ручной тормоз для защиты от прокручивания ведомого диска устройства. Зафиксируйте ведомый шкив, зажав колодками диск тормоза. Откройте капот, выньте кожух ремня. После снятия будет виден шкив.

1. Накидным гаечным ключом проверните внутренний механизм диска ведомого по часовой стрелке и нажмите в область двигателя. Ремень должен стать слабее. Установив шкив в этом положении, снимите его с ведомого диска. Лучше начинать снимать с верхней части. Вытащив ремень со шкива, скиньте его с ведущего, он должен остаться в руке.
2. Новый ремень установите в обратном направлении. Сначала наденьте ремень на шкив и сверху на ведомый диск. После этого накидным ключом поверните механизм по часовой стрелке. Одновременно нажмите на него в сторону мотора.
3. Поправьте и наденьте ремень целиком. Дополнительно регулировать нет необходимости.
4. Запустите мотор. Установите защитный кожух, который закрывает шкивы вариатора.
5. Снимите снегоход с «ручника».
6. Закройте капот.

После стоянки перед началом движения нужно «стряхнуть» гусеницу: возьмитесь за задний бугель и поднимите снегоход, после чего резко опустите. Примерзшая гусеница сохранит в целостности вариатор и ремень.

Как устроен

Различают несколько разновидностей вариаторов «Сафари», они отличаются друг от друга только по массе грузиков. Главная часть механизма, отвечающая за правильную работу – центробежный регулятор. Он представлен конструкцией из нескольких элементов:

• пружинного нажимного механизма;
• диска на подвижном конусе;
• упора;
• ведущего и ведомого шкива;
• грузиков подвижного конуса, которые крутятся на своих осях;
• вариаторного вала;
• крышки вариатора.

К другим конструктивным особенностям относится и то, что в механизме расположен неподвижный конус с упором. Он присоединен к валу с помощью правой резьбой. Нажимные детали с пружиной, предназначенной для того, чтобы происходил возврат двигающегося конуса в первоначальное состояние, если будут снижены обороты двигателя с вариатором «Сафари» на транспортном средстве.

Для каждого конуса выполняется отдельная балансировка, для мелких деталей не требуется выполнение этого сложного процесса. При работе силовой установки без нагрузки на холостом ходу водителю рекомендуется следить за тем, чтобы между ремнем и подвижным шкивам оставался небольшой промежуток, составляющий 1-3 мм. Откорректировать этот зазор можно с помощью специальных колец.

Буксировка

При невозможности запустить мотор перемещение допускается только методом частичной погрузки с вывешиванием ведущих колес или на эвакуаторе.

Перевозка прицепов, перемещение грузов не является сильной стороной таких автомобилей. При буксировке прицепов на основные агрегаты автомобиля, особенно, трансмиссию, действуют дополнительные нагрузки. Особую опасность представляет буксировка другого авто, поэтому делать это настоятельно не рекомендуется.

Вариатор CVT может обеспечить максимальный комфорт при управлении и езде на автомобиле. При этом такая трансмиссия максимально экономит топливо. С другой стороны, следует учитывать, что такое авто не рассчитано на эксплуатацию при высоких нагрузках, тяжелых условиях.

3 комментария

• Игорь says: Ни один адекватный человек в здравом уме не станет заведомо портить свою машину. Хотя, судя по всему многие считают, что буксовать – это стильно и круто, даже не задумываясь о вреде для техники. Кстати, думаю автор перечислил далеко не все способы угробить автомобиль. Есть еще варианты?)
• Андрей says: Ну прям советы от мастеров… Имхо, ничего особенно.

  “Если машина с CVT не может самостоятельно передвигаться, то буксировать ее можно только в случаях, когда ее двигатель работает, а рычаг селектора переведен в нейтральное положение.”

  Необязательно что бы рычаг был на нейтралке.

• skivko1 says: Много полезного приводится в этой статье. Примем к сведению. Многое конечно известно, но есть и новое.

Какой буксировщик Вам нужен?

Чтобы дать ответ на этот вопрос, нужно точно и ясно знать для каких целей Вы его покупаете. И от того, насколько хорошо Вы понимаете, для чего мотопес Вам нужен, во многом зависит правильность выбора этого транспортного средства и степень удовлетворения покупкой. Для правильного выбора нужно знать, что, например, у компании «Барс» существуют два вида мотобуксировщиков: «Партизан» и «Следопыт». В чем же их принципиальное различие? Преимущества «Партизана» в том, что он сравнительно небольшой по размеру (т. е. поместиться практически в любой багажник автомобиля), и достаточно маневренный (замечательный вариант, если ездить на нем Вы собираетесь в лесу). «Следопыт» же, в свою очередь, по габаритам больше, но и мощность у него на порядок выше. Так же он славиться своей проходимостью практически на любой местности. Спуски, подъемы, мокрый или подтаявший снег, лед и другие препятствия ему не страшны. Даже в осеннюю пору по болотистой местности моторный пес этой модели пройдет без особых сложностей.

Обслуживание или как продлить жизнь вариатору

Существует ряд особенностей эксплуатации и рекомендаций, как защитить машину на вариаторе с передним приводом, а также полно- или заднеприводной версии.

Следите за датчиками

Особенность CVT состоит в зависимости от работы датчиков. Поломка любого из них может привести к выходу из строя вариатора. Вот почему нужно контролировать их исправность и производить замену на станции Jatco в случае необходимости. Провести диагностику и устранить неполадки любой сложности можно в «Центре по ремонту вариаторов №1».

Получите дополнительную информацию по телефонам: Москва – 8 (495) 161-49-01, Санкт-Петербург — 8 (812) 223-49-01. Принимаем звонки из любого региона.

Своевременная замена трансмиссионного масла

Периодичность заливки нового масла в автомобиле с вариатором указана в инструкции эксплуатации. В среднем замену нужно осуществлять раз в 40 000 км. При использовании авто в сложных режимах лучше сделать замену через 30-35 тысяч.

Особенно это нужно учесть при:

• злоупотреблении буксировкой;
• агрессивной манере езды;
• длительном нахождении в пробках;
• частых поездках по бездорожью.

Мотособака. Как сделать правильный выбор?


Если вы — настоящий поклонник зимнего активного отдыха, будь то рыбалка, охота или путешествия по красивейшим заснеженным местам, то рано или поздно вы начнете задумываться о транспорте для зимнего бездорожья. И здесь на первый план выходит гусеничная техника.

  У снегоходов и квадроциклов на гусеницах основной минус один — их дорого покупать, содержать и эксплуатировать. У них отличная скорость, но крупные габариты, которые не позволят проехать в лесном буреломе.

   Мотобуксировщик ― техника сравнительно недорогая и при этом очень маневренная; то, что мотособаки уступают в скорости, они с лихвой наверстывают в проходимости. К тому же в отличие от “старших братьев” для поездок не нужны специальные права и комплект документов.



Регулировка вариатора снегохода Буран

1. Регулировка ведомого вариатора Так как ведомый вариатор установлен на коробку и регулировки выполняются относительно ведомого, регулировку начинаем с ведомого вариатора. Замеряем расстояние между внутренними гранями тарелок на расстоянии 3,5 мм от края тарелок (узнать на какой ремень настроен вариатор), какой набор шайб по толщине требуется подложить.

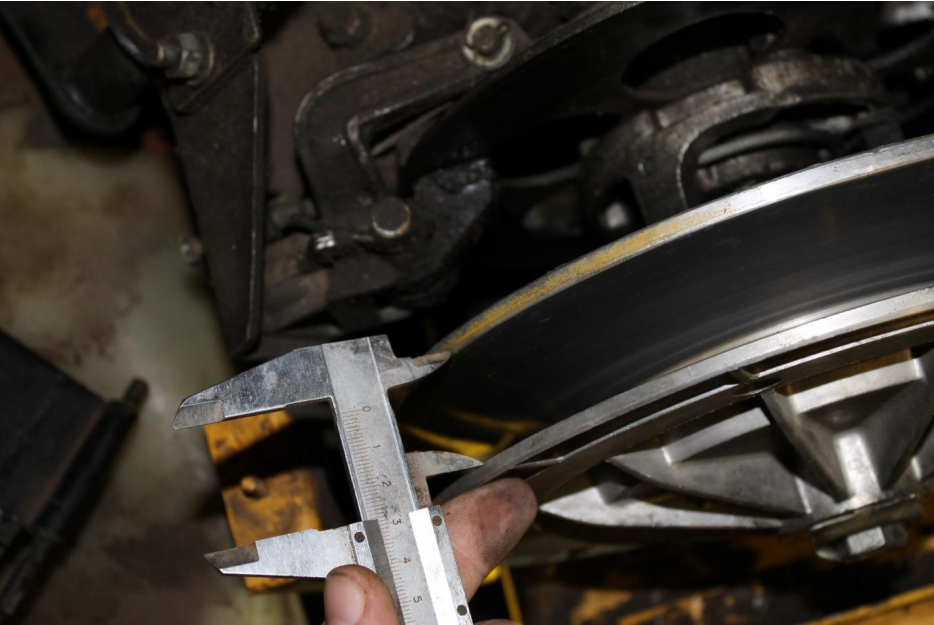

Но как показала практика достаточно измерить по краю тарелок. Если намеряем, на глубину 3,5мм 29мм – это 30 по краю (под ремень 30мм). Если получилось при замере 30мм ( под ремень 30мм), а требуется настроить под 33мм, требуется набор шайб 3мм. Как показала практика достаточно набрать 1,5 -2 мм.

Разгибаем стопорную пластину, отворачиваем болт крепления неподвижного конуса. Снимаем обе шайбы с болт заворачиваем наместо, он будет служить упором болта съѐмника.

Устанавливаем съѐмник и снимаем неподвижный конус

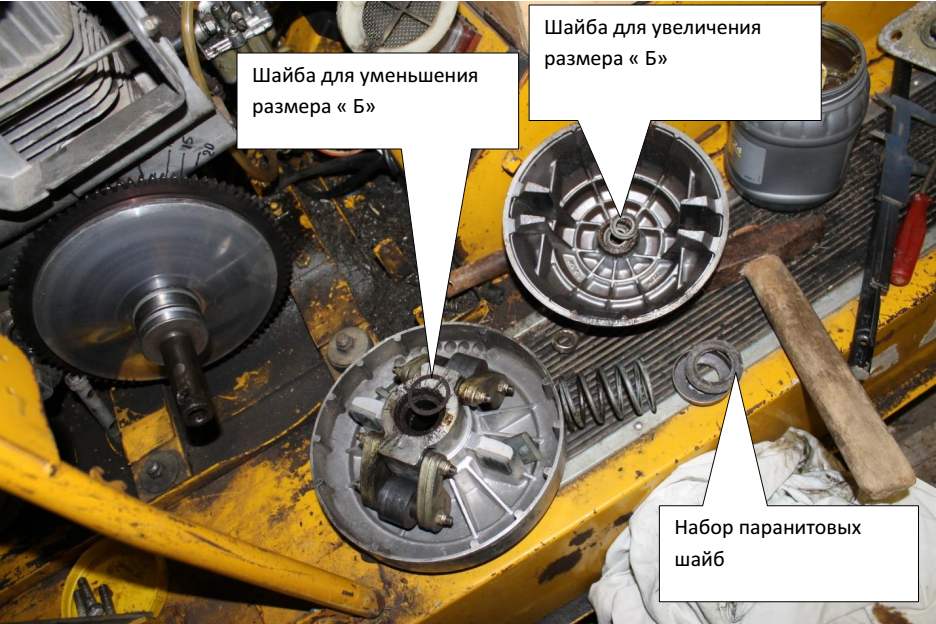

Устанавливаем между неподвижным конусом и полукольцами регулировочные шайбы

Притягиваем болтом с одной шайбой, обращаем внимание как встала шпонка. Ставим

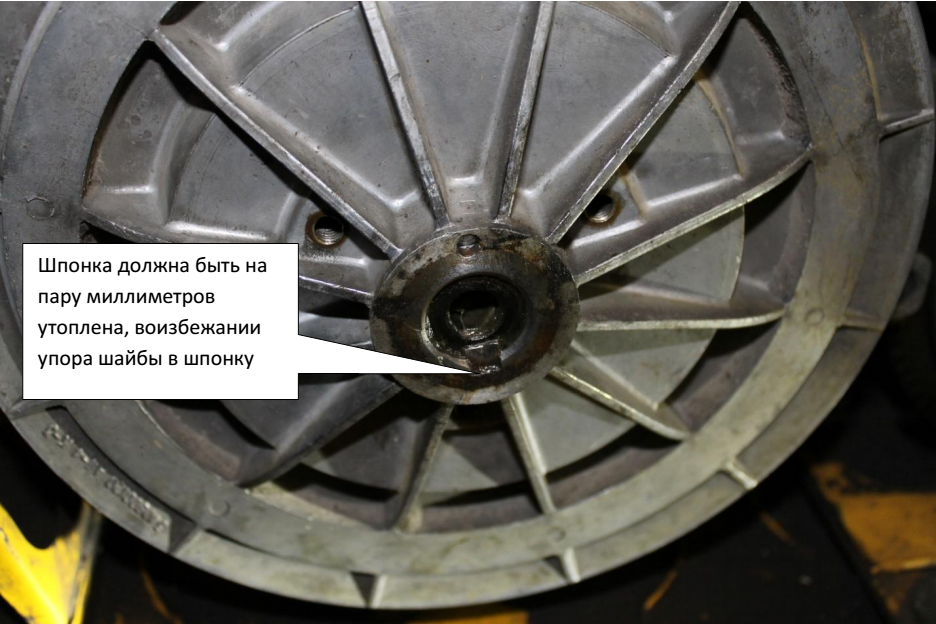

Шпонка должна быть на пару миллиметров утоплена, во избежании упора шайбы в шпонку Стопорную шайбу, заворачиваем и стопорим (стопорить желательно по окончании проверки регулировки). Измеряем расстояние между конусами, оно должно быть 31,5 -32,5 мм.

Разводим конусы и вкладываем ремень, по ремню постучим деревянным брусочком или ручкой молотка, зазор между ремнѐм и конусом должен стремиться к 1 мм, хотя бы пару миллиметров.

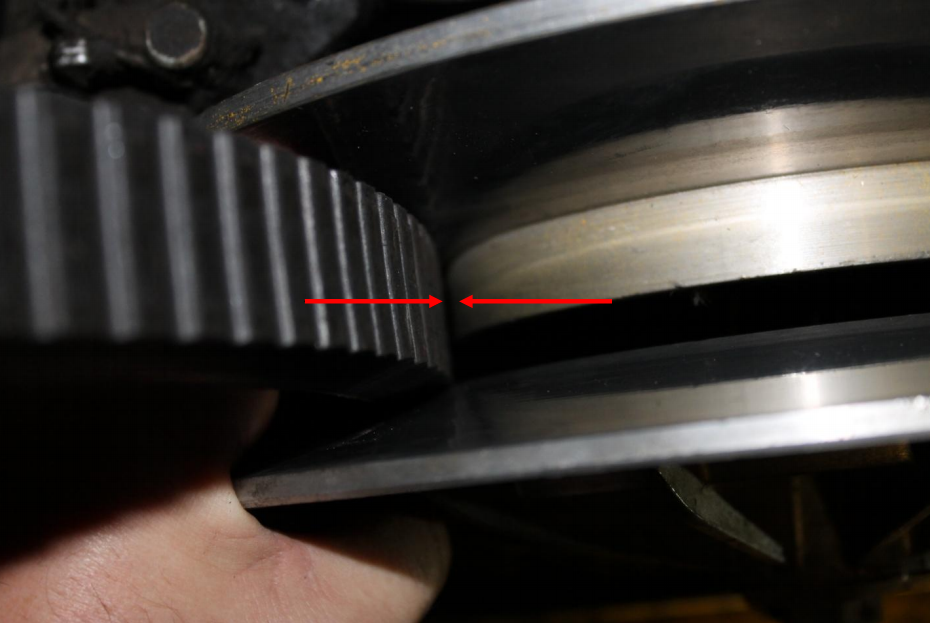

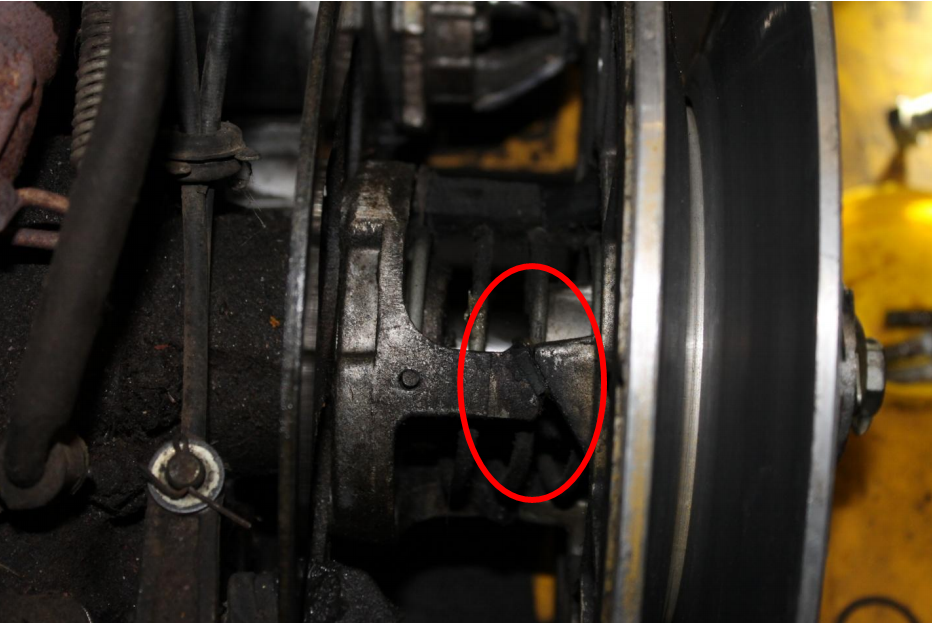

Получается вот так со стороны сухарей

И вот так ремень

2. Измерение межосевого расстояния Измеряем расстояние между осями ведущего и ведомого вариатора, оно должно составлять 278 – 283 мм или хотя бы около этого (у меня получилось 276 мм). Если размер отличается, добиваемся этих пределов с помощью переворота подмоторного основания двигателя или как на форуме.

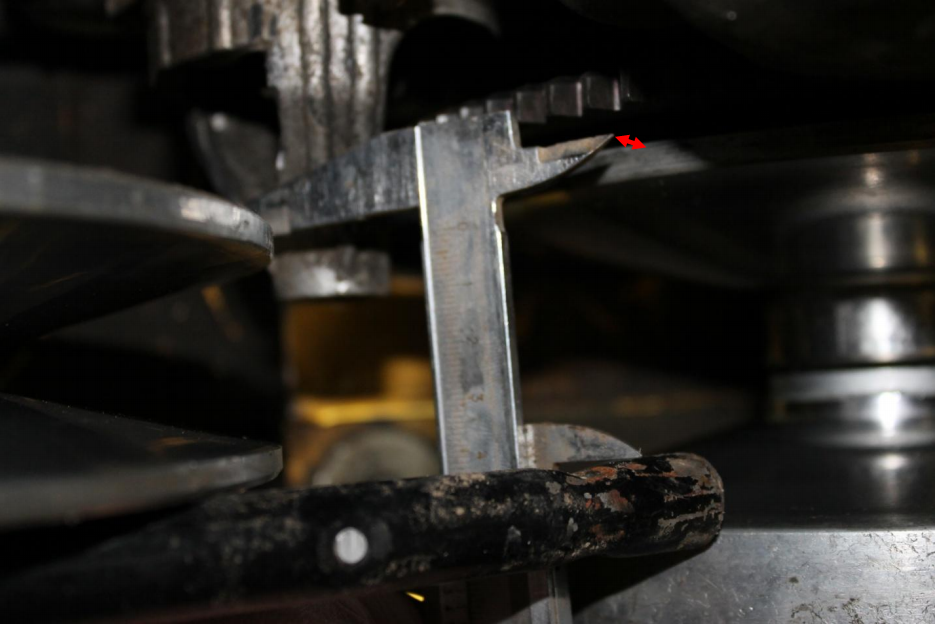

3. Измерение расстояния между наружными плоскостями неподвижных конусов ведущего и ведомого шкивов С помощью двух линеек, прикладываемых к плоскостям неподвижных конусов ведущего и ведомого шкивов измеряем размер А. Мне достаточно для измерения одной линейки как на рисунке (линейки под рукой не было, для наглядности воспользовался трубкой). Измеряю в передней части ведущего вариатора и задней, размер должен быть одинаков. Более наглядней на чертеже:

Требуемый размер А выставляем согласно таблицы. ДляRubena 33x14x1120La размер А=56мм с допусками 0,5мм.

4. Регулировка ведущего вариатора Регулировка ведущего вариатора заключается в выставлении размера Б, согласно таблицы выше, для Rubena 33x14x1120La размер Б=30 мм с допуском + 1,5мм. Регулировка выполняется с помощью шайбы (шайб) 8, устанавливаемой между крышкой вариатора и валом вариатора. Если например вариатор изготовлен под 33 мм ремень, а требуется поставить на 32 или подношенный 31,5мм, а размер Б не удаѐтся сделать меньше 30 мм. Регулировку можно выполнить подкладкой шайб, применяемых для регулировки ведомых вариаторов (32х25,5 мм), между крышкой вариатора и корпусом подвижного конуса.

После регулировки под 33мм ремень (шайба 2мм), у меня бурка стал трогаться при более низких оборотах, примерно 1800 об/мин, для 28 сильного двигателя стало тяжеловато. Вышел из ситуации просто, под пружину нарезал паранитовые шайбы (общей толщи ной 2 мм), которые вкладываются в чашу пружины. Обороты страгивания стали как и прежде 2300 об/мин. Для тяжѐлых условий в запасе ещѐ набор паранитовых шайб, с их помощью регулирую жѐсткость пружины, соответственно тягу.

голоса

Рейтинг статьи

Вариатор сафари устройство и регулировка

Диаметр — 210 мм

Количество грузов — 3 шт

Вес груза — 115 гр

Захват груза — 2200 об/мин

Данный тип вариатора чаще всего устанавливается на отечественные и импортные снегоходы такие , как Буран. Продается почти в каждом магазине запчастей мототехники и знаком почти всем, кто сталкивался с эксплуатацией или ремонтом данного типа снегоходов.

Вариатор Сафари для снегоходов представляет собой автоматическую бесступенчатую клиноременную передачу. Вариатор состоит из двух шкивов – ведущего и ведомого. Ведомый шкив в комплект поставки не входит.

Вариатор осуществляет регулирование передаточного отношения по двум параметрам: частота вращения (обороты) двигателя и сопротивление движению снегохода. В зависимости от сочетания этих параметров при движении снегохода автоматически устанавливается определенное передаточное отношение клиноременной передачи.

Кроме того, ведущий шкив вариатора выполняет функцию муфты сцепления – при падении оборотов двигателя ниже 2200 об/мин происходит разобщение вала двигателя и коробки реверса.

Устройство и работа регулятора

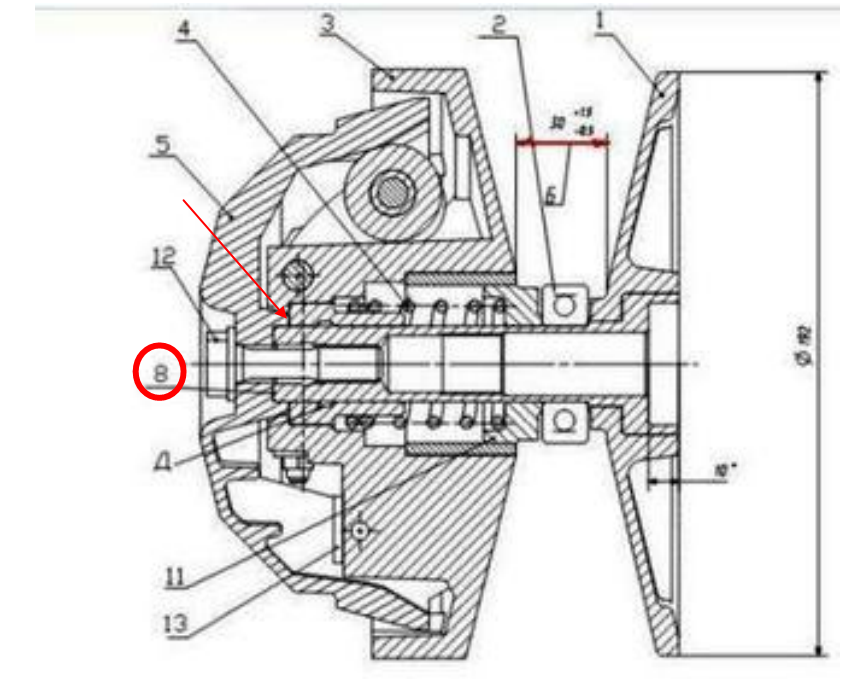

Центробежный регулятор состоит из неподвижного конуса 1 с валом 12; подвижного конуса 3 с грузиками 2, вращающимися на осях; упора 4 с роликами 9, по которым перемещаются грузики; крышки 5 и пружины 6, установленной между упором и крышкой. Неподвижный конус и упор соединены с валом правой резьбой. На коленчатый вал неподвижный конус наворачивается с помощью воротка (момент затяжки 8…10 кГм).

Пружина обеспечивает холостой ход вариатора, так как разводит конуса шкива при уменьшении оборотов двигателя или его остановке. На режиме холостого хода между ремнем и конусной поверхностью подвижного конуса должен быть зазор 1…3 мм, который регулируется кольцами 13, устанавливаемыми между упором и выступом вала.

Центробежный регулятор работает следующим образом: при вращении регулятора центробежные силы, действуя на грузики, стремятся повернуть их таким образом, чтобы отодвинуть подвижный конус от упора и сжать ремень в канавке шкива.

Центробежным силам противодействует возвратная пружина, действие которой грузики преодолевают, начиная с 2200 об/мин.

Дальнейший рост оборотов двигателя приводит к захвату конусами ремня и увеличению силы его сжатия и натяжения от нуля до рабочей величины, достаточной для передачи крутящего момента и преодоления сил сопротивления движению снегохода.

Монтаж и демонтаж шкива.

Для установки шкива наверните его на хвостовик коленчатого вала двигателя, сдвиньте подвижный конус так, чтобы стало доступным отверстие под вороток на валу, и выполните затяжку воротком за вал. Момент затяжки 8…10 кГм. Установите ремень и кожух вариатора в соответствии с руководством по эксплуатации снегохода.

Демонтаж шкива с хвостовика коленчатого вала производится в следующей последовательности:

1. снять кожух вариатора;
2. снять вариаторный ремень;
3. сдвинуть подвижный конус так, чтобы стало доступным отверстие под вороток на валу, и застопорить конус от обратного перемещения с помощью распорки между подвижным конусом и упором;
4. застопорить коленчатый вал двигателя от проворачивания с помощью металлического предмета, установленного под зуб шестерни электрозапуска;
5. отвернуть вал, пользуясь воротком.

Регулировка вариатора сафари Safari

Приобретенный Вами шкив вариатора отрегулирован под ремень 33х14х1120La фирм Optibelt, Dayco или Rubena. Допускается применение ремня 34,5х14х1120 без дополнительных регулировок.

После установки шкива на снегоход Вам необходимо произвести следующие регулировки:

Монтаж и демонтаж ведущего шкива

Установка шкива на хвостовике коленвала двигателя мотобуксировщика осуществляется с помощью резьбового соединения. Для этого подвижный конус необходимо сдвинуть, чтобы отверстие под вороток на валу стало доступно и с помощью воротка осуществить монтаж вариатора. Момент затяжки составляет 8-10 кГм.

Существует вариант исполнения, когда вариатор крепится с помощью шпонки. Для этого шкив вариатора со шпоночным пазом одевается на хвостовик вала с ответным пазом вместе со шпонкой. Шкив притягивается с помощью болта.

Для установки клинового ремня и защитного кожуха передачи следует обратиться к инструкции по эксплуатации мотобуксировщика.

Снятие шкива с коленвала двигателя с метрической резьбой производится в следующей последовательности:

• снятие защитного кожуха вариатора;
• снятие клинового ремня;
• подвижный конус сдвигается в сторону так, чтобы стало доступно монтажное отверстие на валу;
• конус стопорится с помощью распорки от обратного перемещения;
• коленвал стопорится от проворачивания;
• с помощью воротка вал отворачивается.

Для вариатора со шпоночным пазом процедура демонтажа выглядит следующим образом:

• снятие защитного кожуха вариатора;
• снятие клинового ремня;
• шкив вариатора стопорится от проворачивания;
• отворачивается фиксирующий болт;
• снятие шкива с вала.

Как разобрать коробку передач

Перед тем, как разобрать устройство, выделите плоскость КПП от ведомого шкива (ВШ) правой частью, а плоскость диска тормоза левой.

Пошагово, выполните действия:

Достаньте щуп. Выньте крышку 1 с оболочки КПП, выкрутив винты 16. После этого снимите верхнюю часть 13, манжету 12, открутив 4 винта (под номерами 14).
Снимите прорезиненные кольца (РК) 11 уплотнения осей трех элементов: вариатор, тормоз и реверс.
Вытащите планку 47, открутив гайку 45. Выкрутите втулку 53 и достаньте трос 44 с пружиной 52.
Выкрутите втулку 48 с болтом 61.
Вытащите рычаг 51.
Выньте не целиком две оси 60 и 63 и извлеките вилки 64, 56, заранее установив шар 57 с пружиной 58. Целиком выньте ВЛ 60, 63.
В заглушках 40 следует просверлить отверстие 010 полностью, и удалить заглушки из оболочки КПП.
Снимите манжету 22. При помощи выколотки из алюминия достаньте тормозной ВЛ 39 из оболочки КП со сборным узлом, являющимся частью опоры, поддерживающей ВЛ тормоза 39, из оболочки коробки с ПШ 5

Важно, чтобы этот элемент входил в левую половину.

Шестерни 35, 36, 38, а также втулка 37 должны оставаться в корпусе коробки. Выньте ПШ 5 с вала 39 тормоза, используя пресс.

При помощи выколотки из алюминия достаньте ВЛ реверса 43, пока не будет освобожден подшипник 5 из левой части КП

Важно понять, что зубья соединились, сдвинув их в другое направление. Поверните ось реверса (ВР) таким образом, чтобы зуб 42 МТ не прикасался элементов блока шестерен 8 компонента 2 у ВР

Вал реверса должен выйти, чтобы у вас получилось снять левый ПШ 5. Используйте съемник для того, чтобы достать левый ПШ 5 ВЛ реверса. Для извлечения МТ 42 с оси реверса нужно снять кольцо с пружиной 41.

Сколько «живет» вариатор: мнения автовладельцев

1. Зависит от многих условий. «Многие верят, что через 100 тыс. км появляются неприятности, якобы коробка приходит в негодность сразу после завершения гарантийного срока. Ерунда все это. На продолжительность работы ремня влияют разные составляющие, например, езда в городе либо на трассе, своевременная замена технических жидкостей, обращение с КПП во время эксплуатации и пр».

2. Ресурс коробок продолжает расти. «В принципе, год за годом коробки становятся все более надежными, большинство производителей гарантируют их работоспособность свыше 200 тыс. км. Лучше покупать новую машину и относиться к ней правильно, чтобы ездить без волнений. Автомобили из вторых рук следует обходить стороной. К примеру, кроссоверы. Прочитал об этом статью, все правильно написано. У самого вариатор «отпахал» без нареканий свыше 170 000 км».
3. Главное – умение ездить! «Разговаривал с приятелем, давно перегоняющим машины из Японии. Он уверяет, что в среднем 100 тыс. км – потолок для вариатора! Дальше замена ремня. Цена этого удовольствия, правда, высоковата. Однако если срок службы вариатора измерять пустыми разговорами, то тогда автомобиль и не нужен. Для себя я понял одну вещь: срок службы вариатора будет таким, какой стиль вождения ты используешь.»
4. 200 тысяч – не предел! «Накатано было 165 тыс. км. Техническую жидкость в вариаторе заменил собственными силами, как только купил. Потом примерно через 120 000 км, плюс поддон снял, магнитики осмотрел. Была «шубка», сказали, что не страшно. Во время продажи вариатор никаких неисправностей не выдавал. Был в норме. Признаюсь, при эксплуатации авто был не особо аккуратен: и с места газовал резко, и в гору трудную с грузом пер при 6 тыс. оборотах, и на трассе под 140 км/ч гнал. При желании можно износить в хлам любую деталь. Встречаются и просто невезучие авто. Хотя на японских распродажах видел машинки с пробегом до 300 тыс. км, у которых не было никаких замен трансмиссии.»
5. Печалиться давно перестал. «Изначально даже не догадывался о плюсах вариатора. Некоторые полностью его изучили, все знают про замену ремня вариатора в период гарантии. Однако мы покупали машину не для экстремального вождения, хотя мне иногда хочется похулиганить… Сначала переживал, потом успокоился. В принципе, я доволен, что ход ровный и можно быстро ускориться. Идеально и для дальней дороги, и для города.»

Заключение

Вариатор Сафари выступает надежным и недорогим элементом систем снегоходов Буран и Тайга и заслуженно пользуется популярностью среди потребителей. При правильной эксплуатации данный элемент может без проблем прослужить своему владельцу на протяжении нескольких лет, не требуя больших ремонтов или полной замены.

Стоимость комплекта состоящего из двигателя Lifan мощностью 15 л.с. и вариатора «Сафари» лежит в диапазоне от 19500 руб. до 21500 руб. Для оценки стоимости комплекта за основу был взят двигатель Engine Lifan 190F (15 л.с.) стоимостью 17015 руб. (цену уточняйте на странице прайс-листа) и вариатор «Сафари»нового образца с диаметром посадки 25мм (от чего зависит цена вариатора «Сафари»?)стоимостью: 3950 руб.

Вариатор «Сафари» нового образца с усиленной основой, доступен для заказа на странице: Вариатор «Сафари»

Вариатор «Сафари» фиксируется к валу двигателю Lifan с помощью специального болта вариатора.

Мощный двигатель Lifan 192F-2 18.5 л/с от концерна : Lifan 192F-2 (а так же с электрозапуском)

Двигатель Lifan LF2V78F-2A PRO-New (27 Л/С ) для снегоходов: Lifan LF2V78F-2A

Что чаще всего приобретают к двигателю? Правильно : Комплекты трансмиссии

Модуль для установки двигателя с вариатором (комплект — M1)

Комплект M1 включает в себя подмоторную раму и плиту для фиксации двигателя. Подмоторная плита имеет установочные отверстия под требуемую мощность двигателя Lifan. В комплекта M1 входит вариатор «Сафари», ведомый шкив со стойкой, приводной ремень, комплект шпонок, ведущая звездочка, а так же бол вариатора. В данном комплекте, двигатель с вариатором распологается «впереди» двигателя. В случае, если требуется, чтобы ведомый шкив фиксировался «сзади» приводного двигателя то для подобных целей можно использоват комплект М2 (описание ниже). Более подбробное описание комплекта M1 доступна на странице описание комплекта M1.

Модуль для установки двигателя с вариатором (комплект — M2)

Двигатель с вариатором может быть зафиксирован на подмоторной раме совместно с ведомым шкивом вариатора. Преимущество двигателя с вариатором заключается в том, что вариаторы являются надежными устройствами позволяющими бесступенчато изменять передаточное отношение. При этом сам вариатор не только плавно изменяется передаточное отношение в известном диапазоне, но одновременно выступает в качестве муфты сцепления. Высокая надежность вариаторов связано с простотой конструкции и минимуме используемых деталей. Однако следует оговориться, вариаторы, как правило, устанавливают на двигатели и аппараты малой мощности. Более подробно о комплектации модуля для мотобуксировщика (комплект M2), доступно на странице описания.

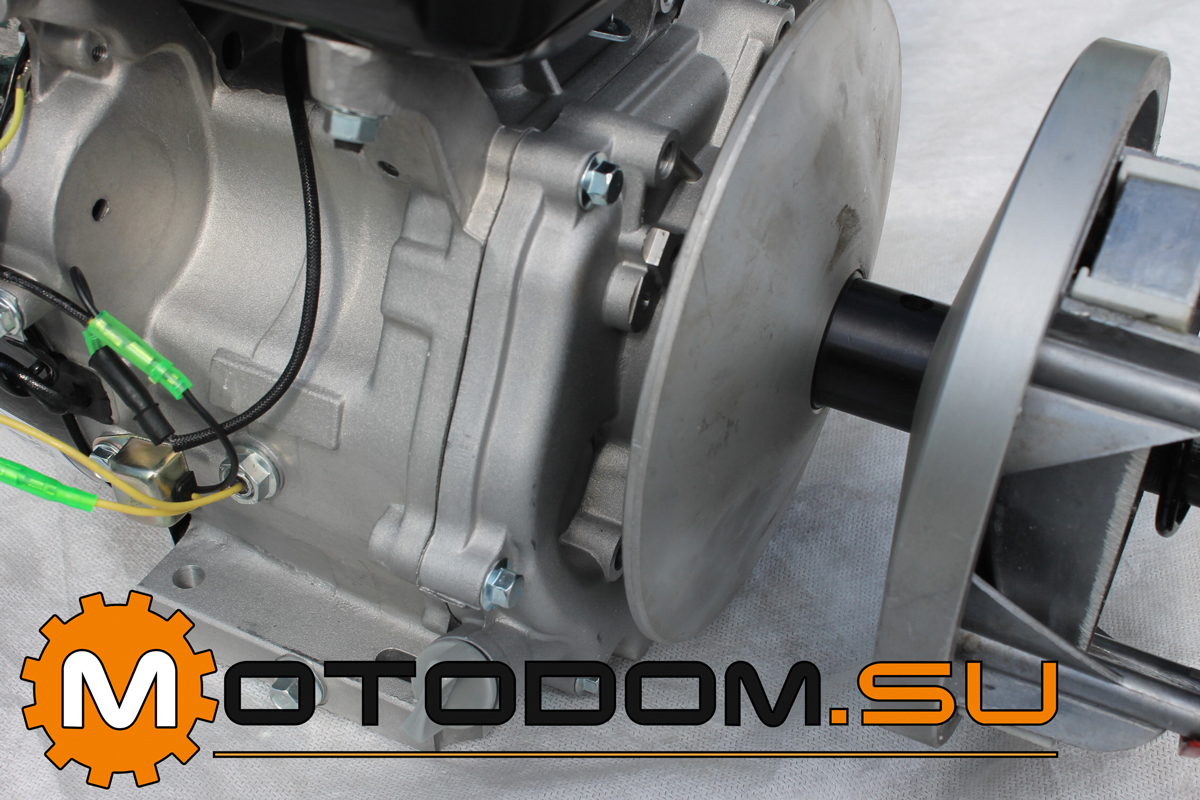

Фиксация вариатора к валу двигателя Lifan
