Ремень вариатора в устройстве клиноременного типа
Клиноременные вариаторы можно назвать самым распространенным типом вариаторов. У разных производителей имеется собственная конструкция такого вариатора – у некоторых установлен в вариаторе ремень (сплошной или состоящий из отдельных пластин), у других вместо ремня используется цепь. Ремень вариатора в сечении имеет трапециевидную форму и боковыми пластинами вклинивается в шкив.
Идея такого устройства не нова – подобный механизм был создан еще в XV веке знаменитым ученым Леонардо да Винчи. Аналог современного вариатора был разработан в XIX веке, но он не сразу начал использоваться на автомобиле, в основном из-за своей дороговизны и короткого срока эксплуатации. С совершенствованием технологий использование клиноременного вариатора стало оправданным, ремни вариатора стали изготавливаться по особым технологиям, позволяющим создать прочное и долговечное устройство.
Ремонт вариатора на скутере. Замена элементов
Изменение скорости разгона и появление посторонних шумов в вариаторе свидетельствуют о том, что какая-то деталь (или детали) изношена и требует замены.
Чтобы узнать причину неисправности, следует вариатор разобрать:
- Снимаем крышку. Делаем это аккуратно, чтобы не повредить её. Как правило, крышка вариатора на скутерах имеет уплотнительную прокладку. Необходимо оценить её состояние и, при необходимости, поменять.
- Чтобы снять ремень с вариатора, нужно убрать ведущий шкив. А добраться до него можно, только сняв стопорное кольцо, муфту и шестерню.
- Когда ремень и половинки шкива готовы, снимаем и ролики.
- Все элементы должны быть тщательно осмотрены и проверены. Исправные щёки имеют ровную поверхность без сколов и задиров. На ремне исключается присутствие каких-либо смазочных веществ. Если он выглядит потрёпанным, то пора его менять.
- После выявления неисправностей собираем вариатор в обратной последовательности.
Существует два главных признака, по которым определяется качество работы вариатора: движение ремня и обороты двигателя. В исправном вариаторе ремень не проскальзывает в шкивах. Но, если мотор ревёт, а скутер не едет — это первый сигнал о том, что пора заглянуть внутрь устройства и изучить состояние ремня и пружины.
Рабочие обороты двигателя должны соответствовать оборотам его максимальной мощности. Если же этого не происходит — пора заняться настройкой работы вариатора.

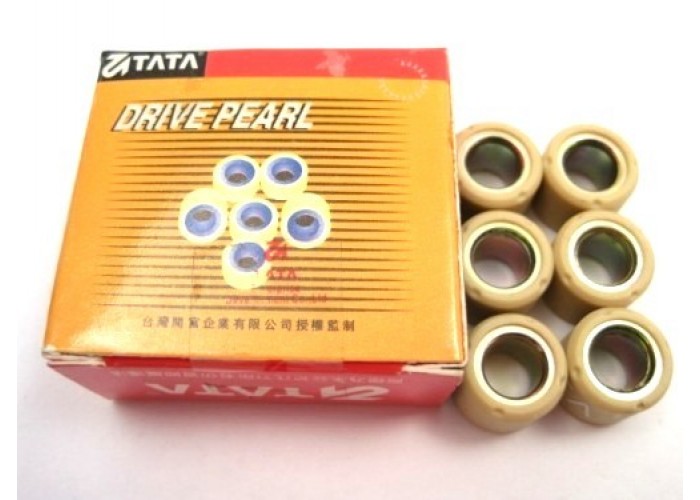

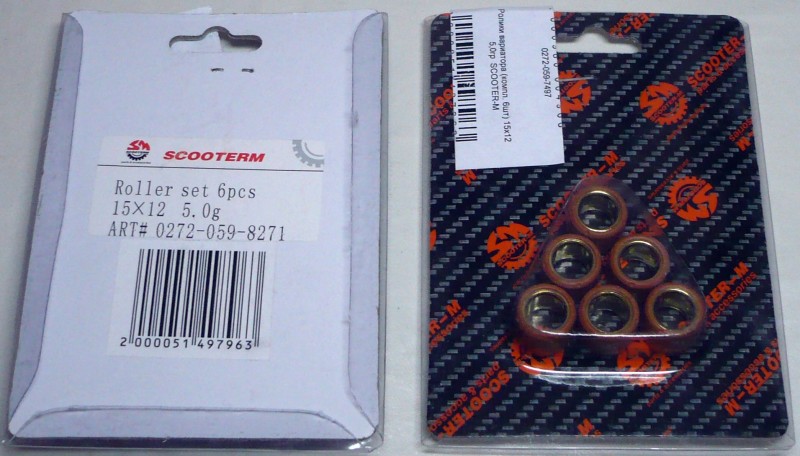

Какой оптимальный вес для роликов?
И так, повторим принцип действия роликов для вариатора скутера. Когда коленвал вращается, ролики расходятся на некое значение. Чем выше обороты силового агрегата и вращение коленвала, тем больше это значение. Значит ремень выдвигается больше и старт скутера происходит быстрей. Двухтактный силовой агрегат на скутер характеризуется работой на максимальных оборотах. С этой задачей, в большей части справляются ролики скутера.
Достаточно тяжелые ролики сопутствуют выдвижению ремня на низких оборотах. При этом наблюдается падение динамики. Но, в то же время достигается значение максимальной скорости. Принцип действия легких роликов обратный. То есть производительный элемент работает на максимум, дабы набрать максимальную скорость. Динамические качества обратно снижаются. На старте скорость будет расти довольно быстро, но до 30 км/час. После, скорость будет набирать все труднее.
Исходя из этого, можно сделать следующий вывод. Вес роликов должен быть средним, оптимальным. Нужно учитывать, что скорость мопеда не всегда зависит от веса роликов. Существенное влияние оказывает пружина токдрайва – пружина большого размера, которая размещена за сцеплением. Для чего она нужна? – отвечает за утомление ремня и его натяжение. При её ослаблении, происходит выброс ремня на больший радиус. Таким образом, при нормальном весе роликов, затруднительно достичь предельной скорости. Зачастую, в таких ситуациях заменяют пружину.
Сначала нужно пробовать ролики на пол грамма легче, нежели указано в инструкции. Опытные скутеристы всегда имеют в своем запасе ролики различного веса «шагом» 0.5-1 грамм. Методом проб и ошибок устанавливаются оптимальные ролики. Указать какие ролики ставить на скутер без «экспериментов» трудно и практически не возможно. Ведь на каждом скутере может быть разное состояние ЦПГ, ремня и пружины, вариатора. Одно можно сказать точно, без всяких сомнений: устанавливать в одном комплекте ролики разного веса нельзя. Это ведет к дисбалансу работы коленвала и быстрой замене его подшипников.
https://youtube.com/watch?v=35PRchiUnkQ
Размеры ремней на Скутеры Ямаха (Yamaha)
На этой страничке мы приводим размеры ремней, на модели скутеров такие как Ямаха (Yamaha). Очень много любителей Скутеров б.у. часто не могут найти, какой именно им нужен размер ремня на их скутер и потому я решил выложил размеры ремней, те которые я смог найти в интернете. Это может значительно облегчить в дальнейшем поиск, нужных запчастей на мопеды.
| Стандартный размер ремня (Шx Д) | Модель скутера | Модификация | Номера рам | Маркировка ремня |
| 16.5 x 750 | BWS 5DA1 | YW50 | SA02J-100101~ | 3AA-17641-00 |
| 16.5 x 795 | Jog 3KJ-5 | CY50D | 3KJ-4719101~4992000 | 3VP-17641-00 |
| Jog 3KJ-7 | CY50H | 3KJ-5729101~5770000 | 3VP-17641-00 | |
| Jog 3KJ-9 | CY50H | 3KJ-6615101~ | 3VP-17641-00 | |
| Jog 3KJ-A | CY50HS | 3KJ-6676101~ | 3VP-17641-00 | |
| Jog 3WF-1 | CY90Z | 3WF-000101~031000 | 3WF-17641-00 | |
| Jog 3WF-2 | CY90Z | 3WF-122101~ | 3WF-17641-00 | |
| Jog 3WF-3 | CY90Z | 3WF-179101~ | 3WF-17641-00 | |
| Jog Z 3YK-4 | YG50Z | 3YK-5096101~5337000 | 3VP-17641-00 | |
| Jog Z 3YK-6 | YG50Z | 3YK-6221101~6342000 | 3VP-17641-00 | |
| Jog ZR 3YK-7 | YG50Z | 3YK-6715101~7323300 | 3VP-17641-00 | |
| Jog ZR 3YK-8 | YG50ZR | 3YK-7323301~ | 3VP-17641-00 | |
| Jog Aprio 4LV-2 | YJ50S | 4LV-7107101~ | 3VP-17641-00 | |
| Jog Aprio 4LV-4 | YJ50S | 4LV- | 3VP-17641-00 | |
| 16.5 x 798 | Jog 3KJ-B | CY50 | 3KJ- | 4JP-17641-00 |
| Jog 5BM-2 | YV50Z | SA01J- | 4JP-17641-00 | |
| Jog 5EM-1 | YV50Z | SA04J- | 4JP-17641-00 | |
| Jog 5EM-2 | YV50Z | SA04J- | 4JP-17641-00 | |
| Jog 5EM-3 | YV50Z | SA12J- | 4JP-17641-00 | |
| Jog 5KN-1 | CV50 | SA16J- | 4JP-17641-00 | |
| Jog 5KN-2 | CV50 | SA16J- | 4JP-17641-00 | |
| Jog 5SU-1 | CV50R | SA16J- | 5SU-E7641-00 | |
| Jog 5SU-2 | CV50A | SA16J- | 5SU-E7641-00 | |
| Jog 5SU-3 | CV50R | SA16J- | 5SU-E7641-00 | |
| Jog 5SU-4 | CV50A | SA16J- | 5SU-E7641-00 | |
| Jog Poshe 3KJ-C | CY50H | 3KJ- | 4JP-17641-00 | |
| Jog Poshe 3KJ-D | CY50HS | 3KJ- | 4JP-17641-00 | |
| Jog Poshe 5GD-1 | YV50H | SA08J- | 4JP-17641-00 | |
| Jog Poshe 5GD-2 | YV50H | SA08J- | 4JP-17641-00 | |
| Jog Poshe 5GD-3 | YV50H | SA08J- | 4JP-17641-00 | |
| Jog ZR 5PT-1 | CV50ZR | SA16J- | 4JP-17641-00 | |
| 4JP-17641-00 | ||||
| Jog Aprio 4LV-3 | YJ50S | 4LV- | 4JP-17641-00 | |
| Jog Aprio 4JP-6 | YJ50 | 4JP-7187101~ | 4JP-17641-00 | |
| Jog Aprio 4JP-7 | YJ50 | 4JP- | 4JP-17641-00 | |
| Jog Aprio 4JP-8 | YJ50 | 4JP- | 4JP-17641-00 | |
| Jog Aprio 4JP-9 | YJ50 | SA11J- | 4JP-17641-00 | |
| Jog Aprio 4JP-A | CV50 | SA11J- | 4JP-17641-00 | |
| Jog Basic 5XN-1 | YL50 | SA24J- | 5SU-E7641-00 | |
| Vino 5AU-(1~7) | YJ50R | 5AU- | 4JP-17641-00 | |
| Vino 5AU- (8,9,A,B,C, D,E,F,G,H,J) | YJ50R | SA10J | 4JP-17641-00 | |
| 17 x 760 | Gear 4KN-1 | BA50 | 4KN-000101~ | UJ03J- 4KN-17641-00 |
| Gear 4KN-2 | BA50ST | 4KN-061101~ | UJ03J- 4KN-17641-00 | |
| Gear 4KN-3 | BA50S | 4KN-092101~ | UJ03J- 4KN-17641-00 | |
| Gear 4KN-4 | BA50 | 4KN- | UJ03J- 4KN-17641-00 | |
| Gear 4KN-5 | BA50S | 4KN- | UJ03J- 4KN-17641-00 | |
| Gear 4KN-6 | BA50N | 4KN- | UJ03J- 4KN-17641-00 | |
| Gear 4KN-7 | BA50 | 4KN- | UJ03J- 4KN-17641-00 | |
| Gear 4KN-8 | – | – | UJ03J- 4KN-17641-00 | |
| Gear 4KN-9 | BA50S | UJ03J- | UJ03J- 4KN-17641-00 | |
| Gear 4KN-A | BA50S | UJ03J- | UJ03J- 4KN-17641-00 | |
| Gear 4KN-B | BA50N | UJ03J- | UJ03J- 4KN-17641-00 | |
| Gear 4KN-C | BA50NH | UJ03J- | UJ03J- 4KN-17641-00 | |
| 17.5 x 774 | Grand Axis 100 5FA1 | YA100 | SB01J- | 4VP-17641-00 5FA-17641-00 |
| 17 x 790 | Jog 3KJ-1 | CY50 | 3KJ-1000101~1541000 | 3KJ-17641-00 |
| Jog 3KJ-2 | CY50 | 3KJ-1884101~2020120 | 3KJ-17641-00 | |
| Jog 3KJ-2 | CY50 | 3KJ-5087101~5095000 | 3KJ-17641-00 | |
| Jog 3KJ-3 | CY50 | 3KJ-2432101~2492900 | 3KJ-17641-00 | |
| Jog 3KJ-3 | CY50 | 3KJ-4992101~4996000 | 3KJ-17641-00 | |
| Jog 3KJ-4 | CY50 | 3KJ-2416101~2432000 | 3KJ-17641-00 | |
| Jog 3KJ-6 | CY50 | 3KJ-4996101~5084000 | 3KJ-17641-00 | |
| Jog 3KJ-6 | CY50 | 3KJ-6433101~6504000 | 3KJ-17641-00 | |
| Jog 3KJ-8 | CY50 | 3KJ-6504101~6594840 | 3KJ-17641-00 | |
| Jog 3KJ-8 | CY50 | 3KJ-7323101~7374000 | 3KJ-17641-00 | |
| Jog Z 3YK-1 | YG50Z | 3YK-2660101~2780000 | 3KJ-17641-00 | |
| Jog Z 3YK-2 | YG50Z | 3YK-3117101~4575000 | 3KJ-17641-00 | |
| Jog Z 3YK-3 | YG50ZS | 3YK-4575101~4676000 | 3KJ-17641-00 | |
| Jog EX 3YK-5 | YG50EX | 3YK-5337101~5428000 | 3KJ-17641-00 | |
| Jog EX Aprio 4LV-1 | YJ50EX | 4LV-6342101~6433000 | 3KJ-17641-00 | |
| Jog Aprio 4JP-1 | YJ50 | 4JP-5770101~6221000 | 3KJ-17641-00 | |
| Jog Aprio 4JP-2 | YJ50S | 4JP-6707101~6715000 | 3KJ-17641-00 | |
| Jog Aprio 4JP-3 | YJ50 | 4JP-6896101~7107000 | 3KJ-17641-00 | |
| Jog Aprio 4JP-4 | YJ50SP | 4JP-7168101~7187000 | 3KJ-17641-00 | |
| Jog Aprio 4JP-5 | YJ50SP | 4JP-7187101~ | 3KJ-17641-00 |
г. Барнаул ул.Попова, 256/2
Вариатор — вид механической передачи, которая имеет возможность плавно менять передаточное отношение (отношение частоты вращения ведущего элемента механической передачи к частоте вращения ведомого элемента). Вариаторы применяются в механизмах, если необходимо плавно, бесступенчато менять передаточное отношение: в автомобилях, мопедах, скутерах, снегоходах, квадрациклах, конвейерах, металлорежущих станках и др.
Конструкция ремней вариаторных:
1 — основной тяговый корд
2 — дополнтельный поперечный корд для усиления прочности боковых граней ремня
3 — укрепление внутренней стороны зуба кевларовой оберткой, предотвращающей растрескивание ремня
При изготовлении вариаторных ремней используются резиновые смеси разных свойств: резина для наружного слоя (слой растяжения), резина для внутреннего слоя (слой сжатия), резина для слоя, окружающего корд (эластичный слой).
свойства и особенности вариаторных ремней
- диапазон рабочих температур от -30°С до +80°С;
- зубчатая внутренняя поверхность обеспечивает гибкость ремня, повышает теплоотдачу, защищает ремень от перегрева;
- наличие поперечного корда предотвращает перекашивание ремня в шкиве, обеспечивает равномерное распределение нагрузки на ремень;
- наличие продольного корда предотвращает растяжение ремня, обеспечивает плавность его работы;
- высокая стойкость к истиранию;
- стойкость к маслам, производственной пыли;
- антистатичность;
- электропроводность в соответствии с ISO 1813;
- длительный срок службы без затрат на обслуживание.
Образцы поставляемых вариаторных ремней:
| Типы вариаторных ремней | Ширина ремня b (мм) | Высота ремня h (мм) | Длина ремня min (мм) | Длина ремня max (мм) |
РЕМНИ ВАРИАТОРНЫЕ ДВУХСТОРОНИИЕ
- повышенная упругость
- отсутствие перегибов и скручиваний
- можно использовать на шкивах малых диаметров
- равномерная теплоотдача
- отличная поперечная твердость
- возможность трансмиссии высокой мощности
По вопросам цен на ремни вариатора любых размеров, наличия их на складе,
сроков очередных поставок обращайтесь к нашим менеджерам
Подробнее о принципе работы
Итак… Скутер заведён и работает на холостом ходу. Что происходит в вариаторе? Ведущий шкив вращается на минимальных оборотах. Ремень находится чуть выше от центра соприкосновения щёк. Щёки ведомого сжаты центральной пружиной. Ремень на них движется по максимальному радиусу.
Скутер пришёл в движение. Здесь стоит упомянуть ролики. Они находятся за внутренней щекой ведущего шкива. Когда увеличивается скорость вращения этого шкива, центробежная сила выталкивает ролики к внешнему радиусу, тем самым сжимая половинки ведущего шкива вместе. Ремень между этими половинками смещается наружу — увеличивается радиус его оборота на ведущих щеках.
Мнение покупателей
Отзывы владельцев скутера Yamaha Jog отличаются единодушием. Многие отмечают надежность двигателя, который не требует особого ухода, обладает хорошей тягой. Мопед резво берет с места, а в маневренности на городских улицах ему нет равных. Сравнительно невысокая скорость с лихвой компенсируется способностью проскочить в любую, самую узкую щель, и оставить позади мощные мотоциклы и автомобили. Поэтому скутер пользуется популярностью у курьеров, разносчиков пиццы и почтальонов. Корреспонденцию, конверты с заказными письмами, важные сообщения, скоропортящиеся продукты доставляют с помощью Yamaha Jog.
Техническое обслуживание скутера сводится к заправке топливного бака и зарядке аккумуляторной батареи. Владельцы мопеда с особым удовольствием отмечают его экономичность. Двигатель на скорости 30 километров в час расходует всего около двух литров горючего на сотню км. Причем карбюратор скутера допускает возможность регулировок для достижения еще большей экономии за счет снижения скорости. Для тех владельцев, которые предпочитают более динамичную езду, карбюратор можно отрегулировать в обратном порядке и тогда скорость мопеда возрастет. В целом отзывы покупателей положительные, а если кто-то и отмечает недостатки, то эти недочеты носят не принципиальный характер.
Описание
Yamaha Jog — универсальный скутер, его модельный ряд включает в себя несколько модификаций, каждая из которых отличается целым набором эксклюзивных преимуществ. Все мопеды серии Jog объединяет двигатель с рабочим объемом цилиндра 49 кубических сантиметров — супернадежный и технологичный агрегат, индексируемый как 3KJ. Этот с виду игрушечный моторчик обладает завидными характеристиками. Если название скутера выглядит как Yamaha Jog 3KJ, это означает, что на нем установлен фирменный мотор. Двигатель был сконструирован в 1989 году и с тех пор не претерпел никаких изменений. Однако на его основе в 1994-м был создан прототип 3YJ, который устанавливается на модификацию Yamaha Jog Next Zone.
Как подобрать на скутер ремень
Всем здравия и навсегда! Седня хотел купить ремень на свой 139QMB, но вышел из мага ни с чем. Ибо не согласился с размерами «стандартного» ремня 669х18х30. Был предложен «Mototech». Он оказался длиннее на 13мм(с этим согласился) и Уже-17.5мм(а такой мне не нать). Продавец пытался меня убедить, что ремень не растягивается, т.к. кордовая сетка ремня не позволит этого, а точного по ширине, 18мм, я не найду. На что я парировал:- А на хрена надписи на ремне и за что китайский ОТК получает зарплату и назначение такого ремня — за неимением никакого, как -нить доехать , если-что. А я вредный! Трансмиссионые шкивы точно выполнены из металла, и значит ремешок д.б. в тютельку. Ребята, вы на чьей стороне? Моей или продавца? А главное вопрос — у кого есть опыт покупки ремней? Реально-ли приобрести СТАНДАРТНЫЙ ремень с соответствующими размерами, хотя-бы по ширине?(в последнее время размер ширины указывается не просто 18, а 18.1 -что это?) Или — просто не найду?
у меня есть ремень 669х18х30,какой-то эндурансе,я на нём проехал всего ничего.купил ради интереса попробывать,но там не 18 ширина,а 17,7. а чо прям так не найти ремня?
Добавлено
(27.06.2015, 06:13) ——————————————— ну на 13мм -это много,хотя ремень надо мерять,порой такое пишут на них
Да, уж! С ремнём, как с обувью у нас на базаре ,не глядя на размер:-«Нада мерить.»
slaviks
, Длину ремня максимально подходящую для твоего скутера можно подобрать так: берешь шнурок или веревку, один конец прикладываешь к втулке вариатора и, придерживая второй рукой тянешь к сцеплению и обводишь шнурок по верхней кромке щеки сцепления(по кругу), далее тянешь обратно к вариатору и обводишь вокруг втулки к концу веревки, отмечаешь или отрезаешь длину, меряешь рулеткой- вот тебе длинна в конкретно твоем случае, ширина ремня равна расстоянию от внутренней шеки вариатора до ответной щеки по втулке, но на практике лучше мерять от внутренней щеки к ответной при сведенных щечках на верху, на кромках.
Померял длинну ENDURANCE,размер почти сходится 666мм,всего 3мм,так что можешь брать его,если найдёшь,ну в Харькове уж точно он есть,это же хондовский размер,ну и на 139движок
Ремень вариатора в устройстве клиноременного типа
Клиноременные вариаторы можно назвать самым распространенным типом вариаторов. У разных производителей имеется собственная конструкция такого вариатора – у некоторых установлен в вариаторе ремень (сплошной или состоящий из отдельных пластин), у других вместо ремня используется цепь. Ремень вариатора в сечении имеет трапециевидную форму и боковыми пластинами вклинивается в шкив.
Идея такого устройства не нова – подобный механизм был создан еще в XV веке знаменитым ученым Леонардо да Винчи. Аналог современного вариатора был разработан в XIX веке, но он не сразу начал использоваться на автомобиле, в основном из-за своей дороговизны и короткого срока эксплуатации. С совершенствованием технологий использование клиноременного вариатора стало оправданным, ремни вариатора стали изготавливаться по особым технологиям, позволяющим создать прочное и долговечное устройство.
Скутер Yamaha Jog RR
Жаждешь острых ощущений, скорости и драйва? Или просто хочешь прокатиться с ветерком? Тогда скутер YMAHA для тебя. Скутера YAMAHA самые быстрые, а главное технически самые совершенные и безопасные из имеющихся скутеров на авторынке. Благодаря стараниям и кропотливой работе японских инженеров YAMAHA славится во всем мире надежностью, долговечностью и высоким качеством своей продукции.
Предлагаю вашему вниманию скутер YAMAHA Jog rr. В его классе нет ему равных. Этот скутер имеет спортивный и даже немного агрессивный характер и, очень яркий запоминающийся дизайн. Динамичный, по-спортивному легковесный, и простой в управлении. Имеет комфортное, двух местное сиденье, оснащен довольно вместительным багажником под сиденьем, что позволяет разместить там шлем, а для других личных вещей предусмотрен передний бардачок с замком. Также данная модель скутера оснащена удобными встроенными ручками, предназначенными для пассажира и раскладываемыми алюминиевыми подножками, что очень удобно, а продуманная форма переднего обтекания скутера защитит ноги водителя в дождливую погоду.
Большинство любителей скутеров выбирают именно эту модель скутера за отличные ходовые качества, динамичность и компактность (длина- 1740 мм, ширина- 675 мм, высота- 1065 мм, высота по седлу- 770 мм.) Yamaha jog rr (50 см) в заводской комплектации, практичный, удобный, имеет мощный форсированный двигатель (Объем двигателя, сс (куб.) 50) оснащен жидкостным охлаждением и может разгоняться до 70 км в час, что значительно быстрее конкурентов данного класса. Благодаря жидкостному охлаждению двигателя YMAHA Jog rr развивает на 25% больше мощности и крутящего момента, чем двигатель того же Yamaha Jog R с воздушным охлаждением.
Максимальная мощность: 2.52 кВт при 7,000 об/мин. Аппарат заводится с пол-оборота и совершенно устойчив к минусовым температурам, отличается отличной ремонтопригодностью (запчасти для данной модели скутера широко представлены на российском рынке), а так же имеет не только умеренный аппетит, но и абсолютно не неприхотлив к качеству бензина. YAMAHA Jog rr пришелся по душе и заядлым тюнерам.
Этот скутер отлично подойдет как для повседневной езды по городу, так и за его пределами. Отдельно хочется сказать, что YAMAHA Jog rr — настоящий спортивный скутер, мощный и быстрый не даст вам заскучать на дороге, и предназначен для тех, людей которые предпочитают активно — агрессивный стиль вождения.
Технические характеристики скутера Yamaha Jog RR: Двигатель:
- Тип двигателя: 2-тактный, 1-цилиндровый
- Тип охлаждения двигателя: Жидкостный
- Объем: 49 куб. см.
- Диаметр цилиндра и ход поршня: 40 X 39,2 мм
- Степень сжатия: 11.4:1
- Максимальная мощность: 2,12 кВт (7500 об/мин)
- Максимальный момент: 2,97 Нм (6500 об/мин)
- Система смазки: Раздельная система смазки
- Карбюратор: Gurtner PY12
- Система зажигания: Электронное (C.D.I.)
- Система запуска: Электростартер и кик-стартер
- Трансмиссия скутера: Вариатор
- Емкость топливного бака: 5,5 л
Рама:
- Передняя подвеска: Гидравлическая и телескопическая вилка
- Ход передней подвески: 70 мм
- Задняя подвеска: Двигатель-маятник
- Ход задней подвески: 60 мм
- Передний тормоз: Дисковый ? 190 мм
- Задний тормоз: Барабан ? 110мм
- Размер передней шины: 110/70-12
- Размер задней шины: 120/70-12
- Габаритные размеры:
- Длина (мм): 1740 мм
- Ширина (мм): 675 мм
- Высота (мм): 1065 мм
- Высота по седлу (мм): 770 мм / 554 мм
- Колесная база (мм): 1210 мм
- Минимальный дорожный просвет (мм): 132 мм
- Сухая масса (кг): 79 кг
г. Барнаул ул.Попова, 256/2
Вариатор — вид механической передачи, которая имеет возможность плавно менять передаточное отношение (отношение частоты вращения ведущего элемента механической передачи к частоте вращения ведомого элемента). Вариаторы применяются в механизмах, если необходимо плавно, бесступенчато менять передаточное отношение: в автомобилях, мопедах, скутерах, снегоходах, квадрациклах, конвейерах, металлорежущих станках и др.
Конструкция ремней вариаторных:
1 — основной тяговый корд
2 — дополнтельный поперечный корд для усиления прочности боковых граней ремня
3 — укрепление внутренней стороны зуба кевларовой оберткой, предотвращающей растрескивание ремня
При изготовлении вариаторных ремней используются резиновые смеси разных свойств: резина для наружного слоя (слой растяжения), резина для внутреннего слоя (слой сжатия), резина для слоя, окружающего корд (эластичный слой).
свойства и особенности вариаторных ремней
- диапазон рабочих температур от -30°С до +80°С;
- зубчатая внутренняя поверхность обеспечивает гибкость ремня, повышает теплоотдачу, защищает ремень от перегрева;
- наличие поперечного корда предотвращает перекашивание ремня в шкиве, обеспечивает равномерное распределение нагрузки на ремень;
- наличие продольного корда предотвращает растяжение ремня, обеспечивает плавность его работы;
- высокая стойкость к истиранию;
- стойкость к маслам, производственной пыли;
- антистатичность;
- электропроводность в соответствии с ISO 1813;
- длительный срок службы без затрат на обслуживание.
Образцы поставляемых вариаторных ремней:
| Типы вариаторных ремней | Ширина ремня b (мм) | Высота ремня h (мм) | Длина ремня min (мм) | Длина ремня max (мм) |
РЕМНИ ВАРИАТОРНЫЕ ДВУХСТОРОНИИЕ
- повышенная упругость
- отсутствие перегибов и скручиваний
- можно использовать на шкивах малых диаметров
- равномерная теплоотдача
- отличная поперечная твердость
- возможность трансмиссии высокой мощности
По вопросам цен на ремни вариатора любых размеров, наличия их на складе,
сроков очередных поставок обращайтесь к нашим менеджерам
Параметры скутера
Размеры скутера Yamaha Jog Aprio 4JP выглядят следующим образом:
- Максимальная длина – 1615 мм.
- Максимальная ширина – 630 мм.
- Максимальная высота – 1000 мм.
- Клиренс – 100 мм.
Джог Априо, высота по сиденью – 700 мм.
Сухой вес корпуса составляет 61 кг, что является крайне низким показателем среди «одноклассников». Размер колесной базы составляет 1135 мм. Максимальная грузоподъемность – около 150 кг. Скутер не является двухместным, поэтому возить с собой пассажира крайне неудобно.
Отличия Yamaha Jog APRIO 4LV от модели 4JP
Между собой модели 4LV и 4JP не имеют заметных внешних и технических отличий; у них разные номера рамы для обозначения года выпуска. Оба обозначения предполагают один и тот же недорогой и надежный мотороллер, выпускаемый мировым производителем. Скутеры оснащены новейшей системой зажигания. Первые модели комплектовались надежнейшим в мире мотором 3KJ, на основе которого был позднее создан прототип, но он не отличается настолько высокой надежностью.
Слева на фото Yamaha Jog APRIO модель рамы 4JP, справа модель 4LV
От остальной линейки скутеры отличаются и электроникой: ограничение в Aprio устанавливается на отметке в 60 км/ч, что, казалось бы, смертельно мало, но это стало поводом разработки множества элементов тюнинга, увеличивающих мощность.
Именно с установкой коммутатора и других дополнительных деталей ассоциируется представленная модель. Априо можно сравнить с линейкой Lets от производителя Suzuki, ведь они также были нацелены на комфортное и маневренное передвижение по городу, но имели электронный ограничитель.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.
Технические характеристики Yamaha Jog Aprio
Характеристики скутера Ямаха Джог Априо являются стандартными для старых скутеров Yamaha. Используется стандартная и проверенная годами связка из 2-х тактного двигателя с принудительным воздушным охлаждением и вариаторной трансмиссией с кикстартером.
Двигатель 3KJ
Двигатель в Yamaha Jog Aprio – это тема, о которой можно говорить бесконечно. Здесь установлен силовой агрегат 3KJ – двухтактный одноцилиндровый с 6.4 лошадиными силами, разгоняющийся до 60 км/ч (в стоке). Его главная особенность – невероятная надежность. Все владельцы отмечают неприхотливость мотора и его невысокую рабочую температуру, от этого многие «Априо» проезжают десятки тысяч километров только на замене расходников.
Если понадобится найти запчасти на двигатель, то это можно сделать в любой момент. Они выпускаются европейскими, тайваньскими и китайскими производителями.
Трансмиссия
В скутер установлен вариатор в связке с электростартером и кикстартером. На скутере стоит система Capactor Discharge Ignition – конденсаторная система зажигания.
Передняя подвеска Jog Aprio – телескопическая, задняя – маятниковая.
Сзади обязательно находятся барабанные тормоза с пружинными амортизаторами, а спереди – дисковые или барабанные.
При покупке! На переднее колесо Априо ставятся разные тормоза в зависимости от года выпуска.
Расход топлива Yamaha Jog Aprio
Заявленный расход топлива на данном мотороллере – 1.61 л/100 км. При смешанном потреблении показатель варьируется в диапазоне 2л/100 км c учетом крейсерской скорости в 30 км/ч. При активной работе газом и езде на высоких оборотах расход увеличивается до ~2.2 л. Топливного бака в 4.5 литра при средне-активной езде хватает на 210-220 км.
Тип трансмиссии Джог Априо — вариатор (ремень).
- Двигатель – 3KJ, 2-х тактный, 1-цилиндровый;
- Объем силового агрегата – 49 см3;
- Диаметр цилиндра – 40 мм;
- Ход поршня – 39,2 мм;
- Степень сжатия – 7,3;
- Система питания – карбюратор;
- Мощность двигателя, (л. с. /об. мин) – 6.4 /6500;
- Крутящий момент, ( кг*м /об. мин) – 0.75 /6000;
- Охлаждение – воздушное;
- Средний расход топлива – от 1.61 литра/100 км;
- Максимальная скорость – 60 км/ч;
- Объем бензобака – 4.0 литров;
- Масляный бак – 0.8 литра;
- Тип передних тормозов – барабанный;
- Тип задних тормозов – барабанный;
- Размер шин, (передних/задних) — 80/90-10;
- Передняя подвеска – телескопическая;
- Задняя подвеска – маятниковая;
- Коробка передач – вариатор (клиновидный ремень);
- Тип запуска – кикстартер/электростартер;
- Размеры скутера, (Д х Ш х В) – 1615 х 630 х 1000 мм;
- Дорожный просвет – 100 мм;
- Высота по сиденью – 700 мм;
- Колесная база – 1135 мм;
- Сухой вес скутера – 61 кг.
Достоинства и недостатки
Преимущества:
- Удобная посадка.
- Надежнейший двигатель.
- Большое количество места для хранения клади.
- Низкий сухой вес.
- Огромное количество тюнинга.
- Высокий клиренс.
- Управляемость.
Недостатки:
- Устарелый дизайн.
- Низкая максимальная скорость (в стоке).
- Хрупкий пластик.
- Посредственная прочность рамы.
Как подобрать ремень на скутере?
В отличие от обычных мопедов вместо цепи скутер едет при помощи специального ремня, поэтому движение скутера и его ходовые характеристики сильно отличаются. К сожалению, ремень на скутере часто подлежит замене, ведь это расходный материал. Менять ремень придется в случае, когда его износ будет больше чем на 1 мм от допустимой нормы. Процедура замены ремня достаточно простая и выполняется без помощи специалистов. Но главная трудность именно в том, как подобрать ремень вариатора на скутере.
В зависимости от модели скутера выделяют разные ремни, их классифицируют по размеру и маркировке. Если вы не хотите волноваться по поводу подходящего размера рекомендуем спросить у продавца, опытные продавцы могут подобрать нужный размер по модели скутера. Но бывают такие случаи, когда по модели сложно определить размер и маркировку ремня, поэтому придется обратиться за специальной таблицей размеров.
Она должна быть в инструкции по вашему скутеру, также можно найти полные характеристики вашего скутера, где будет написано размер ремня. Учтите, что в большинстве случаев придется смотреть на производителя двигателя, зачастую он берется от одного известного производителя как основа для новой модели. Такая проблема может возникнуть при подборе ремня на китайский скутер, ведь они всегда воруют двигатели у более известных брендов. Скутеры японского производства, такие как Yamaha Jog, Honda Dio, Suzuki Sepia и другие обладают оригинальной конструкцией и соответственно, найти ремень на них будет гораздо проще.
Рестайлинг
На следующем этапе улучшения конструкции была изменена конфигурация рамы, которая потеряла в весе около четырех килограммов. Также перемены коснулись пластиковых деталей передка, их расположили под более острым углом, что придало скутеру стремительные гоночные контуры. Спортивные очертания Yamaha Jog стали неотъемлемой частью его имиджа. Модернизированный скутер получил индекс RR.
Технические характеристики:
- длина корпуса — 1740 мм;
- высота по линии руля — 1065 мм;
- ширина — 674 мм;
- высота по линии сиденья — 770 мм;
- клиренс, дорожный просвет — 132 мм;
- зажигание — электронное, бесконтактное;
- запуск — электростартер, кикстартер;
- трансмиссия — вариатор бесступенчатый, передача вращения посредством клиновидного ремня;
- двигатель — одноцилиндровый, двухтактный;
- охлаждение — водяное, контурное;
- мощность максимальная 7,2 л. с. в режиме 6800 оборотов в минуту;
- момент крутящий 0,72 Нм при 6500 об/мин;
- диаметр цилиндра — 40 мм;
- компрессия — 7,3;
- ход поршня — 39,2 мм;
- передняя подвеска — вилка телескопическая с рычажным амортизатором, ход раскачки в диапазоне 70 мм;
- задняя подвеска — шарнирно-маятниковая с моноамортизатором, амплитуда хода 60 мм;
- тормоз передний — дисковый вентилируемый, диаметр 192 мм;
- задний тормоз — барабанного типа, саморегулирующийся;
- размер шины переднего колеса — 110/70 12;
- заднее колесо, размер шины — 120/70 12;
- вместимость бензобака — 5,5 литров;
- вес снаряженного и полностью заправленного скутера — 84 кг;
- грузоподъемность, кг — 150.
