Рассухаривание клапанов
Рассухаривание клапанов K6A Jimny.
Капиталить двигатель начинают с ГБЦ. В ближайшее время предстоит разобрать свой К6А, поэтому заблаговременно в закромах джимни-клуба была найдена ГБЦ с прогоревшим клапаном. Я решил полностью подготовить голову, чтобы потом снять свою и сразу поставить новую.
Для начала снимаем с головы распредвалы.
ГБЦ K6A jimny распредвалы
Не нужно бояться, что распредвалы потом перепутаются, на них есть метки и в момент сбора головки все равно все встанет на свои места, если про это не забыть. Крышки постелей распредвалов тоже подписаны. E выпуск, I впуск.
Под распредвалами будут шайбы, которыми регулируют тепловой зазор, их можно просто поддеть отверткой и аккуратно вытащить, желательно положить их все по порядку, у каждой шайбы свой размер, поэтому если они не перепутаются, то потом нам будет проще регулировать зазоры.
регулировочная шайба клапана
Под регулировочными шайбами будут тарелки клапанов, которые нам и нужно рассухаривать.
Рассухаривание клапанов k6a
Для того чтобы рассухарить клапан, нам нужен либо специальный рассухариватель, либо обычный свечник с магнитным наконечником. Магнитный наконечник не даст сухарям улететь в неизвестном направлении, так как они очень маленькие, найти их потом будет очень проблематично.
Суть процесса проста, нужно надавить магнитной частью свечника на тарелку клапна, причем не просто надавить, а с силой, чтобы сухарь вылетел во внутрь свечника и примагнитился. Не нужно бить по свечнику молотком, как пишут эксперты вазоводы, достаточно просто надавить до конца хода пружины.
свечник с магнитным наконечником для рассухаривания клапанов
Потом все тарелки, сухари и пружинки нужно аккуратно сложить в коробочку, чтобы ничего не потерялось и не перепуталось.
тарелки клапанов с сухарями и пружинками
впускные клапана k6a
Нюансы управления климатическими системами
Кондиционер в автомобиле управляется простой системой, которая без проблем осваивается неопытными пользователями. Для работы с кондиционером панель управления комплектуется различными элементами и кнопками. Одни из них контролируют работу компрессора, другие скорость вращения вентилятора, а третьи направляют воздушные потоки. Водитель должен внимательно настраивать данные параметры, что не всегда удобно.
Работать с климат-контролем намного удобнее и проще. Для достижения комфортной температуры необходимо просто выбрать автоматический режим и установить нужный показатель температур. Всё остальное возьмёт на себя электронная система управления, встроенная в климат-контроль.
Виды рассухаривателей и способы их применения
- Рассухариватель струбцинного типа
Самый простой и надежный вид универсального рассухаривателя. Единственный и самый главный его недостаток – его применение возможно только на снятой головке блока цилиндров.
Представляет собой большую струбцину, с одной стороны которой расположен винт для упора в клапан, а с другой винт с кольцевым упором для надавливания на тарелку клапана.
Для использования этого рассухаривателя его нужно установить соосно на клапан и вращением винта с кольцевым упором сжать клапанную пружину. После этого аккуратно извлечь сухари при помощи маленького магнита. Все просто.
Внимание! Далее идет описание рассухаривателей, которые могут применяться без снятия головки блока цилиндров. В этом случае, обязательна подача сжатого воздуха в цилиндр, на котором проводится операция рассухаривания клапана. Без подачи сжатого воздуха клапан упадет в цилиндр и вам придется снимать головку блока цилиндров
Без подачи сжатого воздуха клапан упадет в цилиндр и вам придется снимать головку блока цилиндров.
- Рассухариватель рычажного типа
Еще один универсальный рассухариватель. Для его применения не требуется снятие головки блока цилиндров. К его недостаткам можно отнести – невозможность работы с некоторыми моторами из-за ограниченности регулировок.
Представляет собой рычаг, на конце которого закреплена пластина с вырезом. На некотором удалении от конца рычага устанавливается кольцевой упор. На другом конце рычага устанавливается ручка для удобства работы.
Для использования этого рассухаривателя нужно закрепить пластину к головке блока цилиндров при помощи подходящего болта. Установить кольцевой упор на тарелку клапана. Рукой надавить на ручку, второй рукой при помощи магнита аккуратно извлечь сухари.
- Рассухариватель с зацепами за нижние витки пружины
Универсальный рассухариватель, который позволяет работать очень быстро.
Представляет собой сложное устройство с зацепами, которые закрепляются за нижние витки пружины. Между зацепами расположен кольцевой упор с винтом регулировки, который приводится в движение ручкой, расположенной в верхней части устройства.
Для его использования необходимо закрепить зацепы за нижние витки пружины. При помощи винта регулировки создать небольшой преднатяг на клапанной тарелке. Рукой надавить на ручку рассухаривателя, второй рукой аккуратно извлечь сухари при помощи магнита.
- Рассухариватель для двигателей с центральным расположением свечных колодцев
Данный тип рассухаривателей идеален для двигателей с центральным расположением свечных колодцев. В большинстве своем такие двигатели применяются на автомобилях BMW. К недостаткам рассухаривателя можно отнести его высокую цену и ограниченность применения.
Представляет собой толстую направляющую, которая вкручивается в свечной колодец. Направляющая имеет штуцер для подключения шланга подачи сжатого воздуха в цилиндр. На направляющей закрепляется коромысло, на котором крепится болт с нажимным кольцом.
Для его использования необходимо вкрутить направляющую в свечной колодец. Отрегулировать коромысло и болт с нажимным кольцом, чтобы кольцо располагалось над клапанной тарелкой. При помощи болта задать небольшой преднатяг на клапанной пружине. Подать сжатый воздух в цилиндр и рассухарить клапан. Просто и эффективно.
Как самому сделать рассухариватель клапанов
Хорошо, когда в любом гараже, не говоря уже о мастерской, имеется нужный инструмент. Но не всегда есть возможность купить его. Иногда проще сделать самому. Например, такое приспособление, как рассухариватель клапанов своими руками сделать выгоднее, чем приобретать.
Что такое рассухариватель и для чего он нужен
Для начала стоит вспомнить, как держатся клапаны в газораспределительном механизме любого двигателя. Итак, впускные и выпускные клапаны удерживаются в закрытом состоянии при помощи пружины. Она в свою очередь фиксируется на стержне клапана тарелкой и сухарями.
Чтобы извлечь клапан, необходимо сжать пружину и вынуть сухарики. Как раз с этой задачей должен справляться рассухариватель.
Конечно, опытные автомобилисты знают, как можно снять клапан без этого инструмента – при помощи свечного ключа и молотка. Однако такой способ, во-первых, травмоопасен, а во-вторых, не поможет в дальнейшем поставить сухарики на свое место.
Для решения задачи существует специнструмент. Рассухариватели бывают двух основных типов:
винтовые (в виде струбцины). Работают только на снятой с двигателя головке блока;
рычажные (универсальные). С ними головку снимать не нужно;
Первый вариант позволяет освободить руки мастера, удерживая пружину в сжатом состоянии. Второй вариант требует постоянного участия хотя бы одной руки. Он состоит из длинного рычага, упора и кронштейна для фиксации на блоке цилиндров.
Как один вид приспособления, так и другой продается в магазинах. Но многие изделия имеют либо низкое качество, либо высокую стоимость. Поэтому стоит поискать чертежи для рассухаривателя клапанов, чтобы самому сделать надежный недорогой инструмент.
Изготовление рассухаривателя клапанов своими руками описание, схемы
Каждый автомобилист рано или поздно сталкивается с необходимостью ремонта своего автомобиля. Кто-то предпочитает доверить эту работу автосервису, а кто-то любит сам ремонтировать свое авто. Но не каждую поломку можно ликвидировать без помощи специальных приспособлений. Поэтому при необходимости разборки или сборки газораспределительного механизма автолюбителей интересует, как сделать рассухариватель клапанов своими руками. Рассухариватель поможет значительно облегчить ремонт головки блока, или пригодится при замене маслосъемных колпачков. С его помощью можно легко отжать пружину, чтобы извлечь сухари. Конечно, приспособление для рассухаривания клапанов можно приобрести в автомагазине, но зачастую гораздо удобнее сделать его самостоятельно. В этом случае он будет полностью соответствовать Вашим требованиям.
Существует два вида приспособлений для рассухаривания клапанов, которые кардинально отличаются между собой:
- Рычажный рассухариватель является универсальным приспособлением. Им можно пользоваться как на снятой головке, так и без ее демонтажа (например, при смене маслосъемников). Существенным минусом является необходимость парной работы – пока один человек отжимает пружину, другому надо доставать сухари. Изготовить этот инструмент не так сложно, как может показаться с первого взгляда.
- Винтовой рассухариватель более удобен в применении, так как позволяет работать одному. К минусам такого инструмента можно отнести необходимость демонтажа головки и подбор под конкретную модель агрегата. И сделать такой вид рассухаривателя для клапанов своими руками сложнее.
Универсальный рассухариватель схема
Универсальный рассухариватель клапанов можно собрать своими руками, используя незамысловатые чертежи. В его основе стоит рычаг с прикрепленными к нему двумя кронштейнами. Эти кронштейны крепятся с помощью винтов и гаек, образуя шарнирное соединение. Для его сборки надо подготовить:
- Болгарку;
- Сварочный аппарат;
- Планку из прочного металла для рычага;
- Две короткие планки для изготовления кронштейнов (одна приблизительно в два раза короче другой);
- Трубу, диаметром немного больше, чем тарелка, прикрывающая пружины, и длиной примерно 3-5 см.
К самой короткой планке приварить шайбу, диаметром примерно 8 мм. Она будет использоваться для крепления приспособления к агрегату. Другой ее конец крепится к краю рычага шарнирным методом. К средней планке приваривают подготовленный кусок трубы, и также прикрепляют к рычагу, только ближе к его центру. Для приведения конструкции в действие надо закрепить короткий кронштейн за край головки, а среднюю часть с трубой установить на тарелку. Нажим на ручку конструкции позволяет отжать пружину вниз, освобождая доступ к сухарям.
Ее можно изготовить, применив подручные материалы. Поскольку модель имеет струбцинное строение, на ее основе и удобнее создавать рассухариватель. Чтобы сделать самодельный винтовой рассухариватель клапанов, подготовим следующие материалы:
- Болгарка;
- Сварочный автомат;
- 2 удлиненные гайки;
- 2 длинных болта;
- Отрезок трубы, длиной 3-5 см, и диаметром чуть больше тарелки;
- Шайба, по диаметру подходящая к трубе.
Рассухариватель на струбцине
Вырезаем из профиля заготовки так, чтобы можно было сварить деталь в форме скобы. Длина основной заготовки – 250 мм, боковые – 150мм. Свариваем силовой каркас. Для зажимов используем удлиненные гайки и длинные болты. Гайки привариваются к стальному профилю, в них вставляются болты по направлению к центру конструкции. На один из болтов приваривается кусок железной трубы, длиной примерно 3-5 см. Одно отверстие у трубки предварительно заварить шайбой подходящего диаметра. Вот с помощью нее то и прикрепить (или приварить) трубку к болту. Для использования рассухариватель устанавливается на головку блока следующим образом: отрезок трубы устанавливается на тарелку пружины, а с помощью второго болта производится смещение (сжатие) этой пружины. После этого достаются сухари. Проще это сделать пинцетом.
Как видим, изготовить приспособление для рассухаривания клапанов своими руками совсем не сложно. Потребуются незатейливые материалы, и немного затраченного времени, чтобы с комфортом проводить ремонт любимого авто.
Рассухариватель клапанов своими руками
Сегодня покажу свой вариант очень нужного инструмента при ремонте двигателя, это рассухариватель клапанов. При ремонте головки блока цилиндров без рассухарки не обойтись. Если разобрать можно подручными инструментами, с помощью молотка и трубки, то собрать таким же методом не получится. Хотя некоторые умельцы с этой задачей справляются с помощью гаечного ключа, не представляю как.
Для сборки рассухарки мне понадобится:
Материалы:
- труба железная D20 мм. примерно 40 см. и D25 мм примерно 20 см.
- две шпильки на 8 мм.
- одна шпилька на 14 мм.
- кусок полосы 4 х 40 мм.
- гайки, шайбы, граверы на 8 мм.
- болт на 8 мм.
- гайки на 14 мм.
- смазка
Инструмент:
- сварочный аппарат, электроды
- УШМ (болгарка)
- гаечные ключи
- плоскогубцы
- молоток
- ну и самое главное, хорошее настроение и прямые руки.
И так приступим. Сначала нужно отрезать от трубы D25 две трубки по 40 мм. (я не нашел дома такой трубы поэтому взял сгоны, они были). Если в трубе есть капли от сварки по шву их обязательно нужно сточить. Также нужно удалить заусенцы на месте среза. В эти трубки будет вставляться труба D20.
Теперь от полосы 4 х 40 мм. отрезаю два куска размером 20 х 40 мм. В этих пластинах нужно просверлить отверстия на 8 мм.
Привариваю эти пластины к трубе D25. и откладываю в сторону, пусть остынут.
Далее мне понадобится ещё одна трубка D25 размером 20 мм. Её также нужно обработать от заусенцев и от сварочных капель изнутри. К ней нужно приварить гайку на 14 мм.
Опять беру трубу D25 мм. от неё нужно отрезать кусок сантиметров 8 (у меня получилось меньше). Данная труба будет упираться в пружину и сжимать. Поэтому лучше сделать её больше, удобнее будет устанавливать «сухари». Вырезаю в ней «окно».
К ней же привариваю увеличенную шайбу на 8 мм.
К гайке на 14 привариваю болт на 8, строго перпендикулярно. Я взял слишком длинный болт, лишние пришлось отрезать.
Теперь собираю данный узел как на фото ниже.
Устанавливаю шайбы с двух сторон. Закручиваю гайку так, чтобы трубка могла свободно вращаться. Гайку фиксирую при помощи сварки.
Данное соединение помазал маслом для лучшего скольжения.На шпильку 14 мм. накрутил гайку и приварил её. Собираю. Вот что получилось.
В итоге получилась такая рассухарка. Минимум запчастей, максимум пользы.
Теперь нужно установить и проверить как она работает. Для установки нужно прикрутить шпильками на 8 мм. в существующие отверстия в головке. Направить рассухарку на установленную пружину и вращать ключом шпильку по часовой стрелке. Тем самым сжимать пружину. После установки «сухарей» выкрутить и передвинуть на следующий клапан и так далее все 16 клапанов.
Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!
*Заполняя форму вы соглашаетесь на обработку персональных данных
Как сделать рассухариватель клапанов своими руками? 2 варианта на выбор
Для этого применяют специальные приспособления. Они прожимают пружину. Всего имеется 2 типа подобных инструментов:
- Винтовые. Вместо рычага здесь винтовой механизм, работать можно в одиночестве. Недостатком является необходимость подбора инструмента к конкретной модели автомобиля.
- Рычажные, здесь нажатие на пружину происходит при помощи рычага. Недостатком конструкции можно считать необходимость работать в паре. Один отжимает пружину, другой пинцетом извлекает сухари;
Второй тип сделать сложнее, но он значительно удобнее.
Правда, рычажный можно применять практически на любых моделях моторов.
Рычажный рассухариватель Для этого вам понадобится 2 металлические планки и стальная труба, подходящего размера.
Также пригодится болгарка и сварочный аппарат. Планки нужно разрезать по размерам.
Рассухариватель клапанов универсальный своими руками
Вопрос, где взять рассухариватель клапанов, возникает перед автолюбителем после того как он решит отремонтировать головку блока или поменять маслосъемные колпачки своими руками. Сделать такой ремонт без этого приспособления не представляется возможным.
Для чего нужно это приспособление
Рассухариватель клапанов нужен для сжатия клапанных пружин при разборке, а также при последующей сборке газораспределительного механизма.
Виды рассухаривателей
Рассухариватели бывают двух видов:
- Для работы только на демонтированной головке.
- Универсальные. Позволяют работать как не снимая головки, так и после ее демонтажа.
Рассухариватель клапанов для ремонта снятой головки напоминает струбцину для сжатия толстых деталей, которая своими упорами нажимает с одной стороны на тарелку, накрывающую пружины, а с другой стороны на клапан. Этот инструмент, конечно, намного удобнее универсального рассухаривателя, так как после сжатия пружин оставляет руки свободными и не мешает вынимать сухари из гнезда. Но использовать его можно только когда головка снята, а ведь не станешь же снимать головку блока только для того, чтобы поменять маслосъемные колпачки. Поэтому автолюбители обычно обходятся универсальным.
Универсальный рассухариватель
Такое приспособление состоит из рычага и двух кронштейнов, шарнирно прикрепленных к нему при помощи винтов с гайками или заклепок. Кронштейн, находящийся на краю рычага, служит для крепления устройства к головке. Он чаще всего оканчивается толстой стальной шайбой с отверстием диаметром около 8 мм. Для приведения рассухаривателя в рабочее состояние ее надевают на шпильку крепления постели распредвала и закрепляют гайкой. Кронштейн, располагающийся посередине рычага, оканчивается шайбой диаметром чуть больше тарелки прикрывающей пружины и служит для надавливания на нее.
При наличии желания и необходимых инструментов это приспособление можно легко сделать своими руками. Вот список инструментов необходимых для его изготовления:
- Ножовка по металлу.
- Дрель со сверлами.
- Сварочный полуавтомат.
Не беда если у вас нет полуавтомата, так как в этой конструкции нужно сделать всего четыре сварочных шва длиною по 1 см каждый.
Чтобы сделать своими руками это приспособление вам нужно запасти следующие материалы и крепежные изделия:
- Отрезок стальной трубы диаметром около 1,5 см – 40 см.
- Винты М 6×25–2 шт. и гайки для них (тоже 2 шт).
- Стальные полосы 1×5 см толщиной 3 мм – 2 шт.
- Стальные полосы 1×15 см толщиной 3 мм – 2 шт.
- 2 стальные шайбы. Одна диаметром 2,5 см, толщиной 3 мм с отверстием Ø 8 мм посередине, другую же, если вы не токарь, изготовить своими руками не получится. Диаметр второй шайбы должен быть на 0,6 см больше диаметра тарелки пружин, а толщина ее – 5 мм. На ее рабочей стороне следует выполнить выемку глубиной 2–3 мм диаметром равным наружному диаметру тарелки. А посередине сделать отверстие размером немного меньше выемки.
Для того чтобы можно было начать сборку приспособления, нужно из шайб и стальных полос сделать кронштейны. Для этого положите упорную шайбу выемкой вниз, а на ее края поставьте диаметрально противоположно стальные полосы и приварите их. Второй узел делается также, разница лишь в том, что шайба кладется произвольно. После того как сварка остынет нужно в каждой полосе просверлить по отверстию Ø 6,5 мм. Они должны располагаться на расстояние 0,3–0,4 см от неприваренных краев.
После этого тем же сверлом просверлите два отверстия в отрезке трубы. Одно из них на расстоянии полсантиметра от края, другое посередине. Теперь можно собирать наше устройство. При помощи винтов и гаек прикрепите кронштейн с ровной шайбой к краю рычага, а другой посередине. После окончания крепления устройство готово к эксплуатации.
После снятия распредвала наденьте крайний кронштейн на шпильку, которая удерживала постель, и наверните на нее гайку. Фигурную шайбу другого кронштейна установите на тарелку, накрывающую пружины клапана и нажмите рукой на рычаг. Наружная поверхность двух сухарей сложенных вместе является усеченным конусом, так же как и посадочное место под них в тарелке. Поэтому иногда тарелка при нажатии на нее удерживается сухарями на стержне клапана. В этом случае нужно слегка ударить сверху по середине рычага молотком. Когда пружины сожмутся, а тарелка опустится вниз по стержню клапана, свободной рукой возьмите пинцет и выньте им сухари из гнезда. Снимете обе пружины вместе с остальными деталями со штока и переставляйте устройство на следующую шпильку.
Зачем в двигателе сухари
Простой вопрос: как зафиксировать клапан в двигателе внутреннего сгорания? Вопрос перестает быть таким простым, если вспомнить, что каждый клапан — и впускной, и выпускной — открывается и закрывается с частотой 20-25, а то и 40 раз в секунду. При таких нагрузках простая задача о креплении клапана становится очень сложной.
Нельзя ли клапан прикрутить к пружине гайками? Можно, но гайки при постоянных ударах и вибрации будут стремиться к раскручиванию, и даже шплинтовка не даст надежного результата. Кроме того, резьбовое соединение будет довольно сложным. Приварить клапаны «намертво» тоже нельзя — в этом случае будет невозможен ремонт.
Вот поэтому для фиксации клапанов было найдено особое решение — сухарное соединение, которое настолько же простое, насколько и надежное.
Устройство сухарного соединения в общем случае сводится к следующему. В верхней части стержня (штока) клапана имеется кольцевая канавка, в которую вставляются направленные внутрь кольцевые выступы двух сухарей, имеющих форму разрезанного вдоль цилиндра. Когда сухари встают в канавку, в верхней части клапана получается цилиндрическое утолщение, которое не может двигаться вдоль штока. Сухари упираются в тарелку, которая удерживает пружины, и фиксируют клапан в закрытом положении.
Однако сухари необходимо зафиксировать так, чтобы они не выпали от постоянной вибрации, но при этом могли свободно вращаться в канавке. Это достигается очень просто: в верхней тарелке выполнено углубление, в котором сухари располагаются, как в колодце, и не могут выпасть при условии, что клапанные пружины не ослабевают.

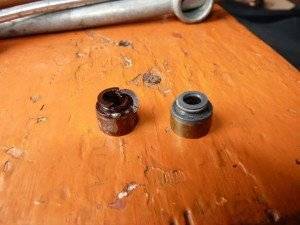

Замена сальников клапанов (часть 1)
Для начала стоит определить, каково предназначение вышеупомянутых колпачков. Здесь все просто – колпачки нужны для того, чтобы не пропускать излишек моторного масла. Сальники должны плотно примыкать к клапану и пропускать лишь необходимую для его смазки часть масла.
Так почему же порой необходима замена этих самых колпачков? Все дело в том, что они изготовлены из специальной резины, которая со временем стареет и теряет свою былую эластичность. Все это вкупе приводит к тому, что колпачок начинает пропускать больше масла, как следствие двигатель начинает его больше потреблять.
Ну что же, вы определили, что замена необходима, к ней и приступим! Сначала нужно приобрести новые маслосъемные колпачки хорошего качества и запастись необходимым инструментом. После этого, вооружившись мужеством и смелостью, можно переходить к самой замене.
1. Согласно требованиям техники безопасности все автомобильные работы, связанные с двигателем, нужно начинать со снятия клемм аккумулятора. Таким образом, обесточивание автомобиля — первый шаг к достижению намеченной цели.
2. Отсоединяем контакты от катушек зажигания, убираем их. Свечи на данном этапе не стоит выкручивать, так как это чревато попаданием грязи в цилиндры.
3. Отсоединяем от клапанной крышки две резиновые трубки. Ослабляем винты клапанной крышки и выкручиваем их. СОВЕТ: Все снятые детали, болтики, гаечки необходимо сложить в одно место, мелкие детальки и вовсе лучше положить в какую-нибудь баночку, чтобы впоследствии не пришлось их долго и безрезультатно искать.
4. Снимаем, приложив небольшое усилие, клапанную крышку вместе с двумя прокладками. Кстати, чаще всего эти прокладки также меняют.
5. После этого, по словам автомастеров, вовсе не обязательно снимать боковую крышку головки цилиндров, ту, которая закрывает звездочки и цепь распредвалов. Чтобы она не доставляла особых трудностей достаточно будет во время работы просто отвести звездочки до упора в крышку и вынуть валы из них.
6. Снимаем свечи. Сначала необходимо вставить масляный щуп в отверстие для свечи так, чтобы его конец уперся в поршень. Затем аккуратно крутим шкив до тех пор, пока щуп не замрет перед опусканием.
7. Необходимо краской сделать метки на цепи и звездочках, зафиксировав положение зубьев в цепи. Это необходимо для того, чтобы при сборке насадить цепь также, как она была, т.е. на те же зубья звездочек.
8. Следующим шагом является отворачивание звездочек, сделать это можно при помощи рожкового или накидного ключа. Чтобы избежать проворот цилиндров, нужно ключом с головкой снизу под колесом зафиксировать большой шкив.
9. Начинаем снимать бугеля крепления валов. Сначала первый (возле звездочек), потом остальные, следуя порядку ослабления. Все эти детали необходимо уложить на заранее запасенной тряпочке в том порядке, как было установлено.
Изготовление винтового рассухаривателя
- Изготовление скобы-каркаса. Это основная деталь данного типа рассухаривателя. Ее можно вырезать из цельного листа металла, но намного удобнее будет сварить из нескольких кусков профиля или толстых стальных полос. Размеры зависят от конкретной модели авто, но усредненные внутренние показатели такие: длина не менее 210 мм, ширина не менее 150. В итоге получается каркас в виде большой печатной буквы С.
- После того, как скоба будет готова, на торцы коротких отрезков навариваются гайки.
- К одному из болтов также приваривается отрезок трубы. Ко второму приваривается либо большая шайба, либо тарелка клапана — это будет опора.
- Болты вкручиваются в приваренные гайки так, чтобы они при завинчивании двигались по направлению друг к другу и к центру скобы.
Рекомендуем: Замена троса сцепления lada 2109i (ваз 2109i)
Универсальный рассухариватель
Такое приспособление состоит из рычага и двух кронштейнов, шарнирно прикрепленных к нему при помощи винтов с гайками или заклепок. Кронштейн, находящийся на краю рычага, служит для крепления устройства к головке. Он чаще всего оканчивается толстой стальной шайбой с отверстием диаметром около 8 мм. Для приведения рассухаривателя в рабочее состояние ее надевают на шпильку крепления постели распредвала и закрепляют гайкой. Кронштейн, располагающийся посередине рычага, оканчивается шайбой диаметром чуть больше тарелки прикрывающей пружины и служит для надавливания на нее.
При наличии желания и необходимых инструментов это приспособление можно легко сделать своими руками. Вот список инструментов необходимых для его изготовления:
- Ножовка по металлу.
- Дрель со сверлами.
- Сварочный полуавтомат.
Чтобы сделать своими руками это приспособление вам нужно запасти следующие материалы и крепежные изделия:
- Отрезок стальной трубы диаметром около 1,5 см – 40 см.
- Винты М 6×25–2 шт. и гайки для них (тоже 2 шт).
- Стальные полосы 1×5 см толщиной 3 мм – 2 шт.
- Стальные полосы 1×15 см толщиной 3 мм – 2 шт.
- 2 стальные шайбы. Одна диаметром 2,5 см, толщиной 3 мм с отверстием Ø 8 мм посередине, другую же, если вы не токарь, изготовить своими руками не получится. Диаметр второй шайбы должен быть на 0,6 см больше диаметра тарелки пружин, а толщина ее – 5 мм. На ее рабочей стороне следует выполнить выемку глубиной 2–3 мм диаметром равным наружному диаметру тарелки. А посередине сделать отверстие размером немного меньше выемки.
Для того чтобы можно было начать сборку приспособления, нужно из шайб и стальных полос сделать кронштейны. Для этого положите упорную шайбу выемкой вниз, а на ее края поставьте диаметрально противоположно стальные полосы и приварите их. Второй узел делается также, разница лишь в том, что шайба кладется произвольно. После того как сварка остынет нужно в каждой полосе просверлить по отверстию Ø 6,5 мм. Они должны располагаться на расстояние 0,3–0,4 см от неприваренных краев.
После этого тем же сверлом просверлите два отверстия в отрезке трубы. Одно из них на расстоянии полсантиметра от края, другое посередине. Теперь можно собирать наше устройство. При помощи винтов и гаек прикрепите кронштейн с ровной шайбой к краю рычага, а другой посередине. После окончания крепления устройство готово к эксплуатации.
Топ 5 универсальных рассухаривателей
Если вы время от времени проводите работы над головкой блока цилиндров и рассухариваете клапаны, то вам обязательно нужен рассухариватель клапанов. Ниже я опишу наиболее популярные и дешевые универсальные рассухариватели.
Самодельный рассухариватель.
Этот вариант имеет право на жизнь. За образец обычно берется рассухариватель рычажного типа. Самое главное преимущество такого рассухаривателя – это изготовление инструмента под свои нужды. Вы можете изготовить несколько нажимных колец, разного диаметра и длины, или при помощи отверстий на рычаге задать более широкий диапазон регулировки. Все в ваших руках.
Автом-2
Самый дешевый и распространенный рассухариватель на российском рынке. Цена его колеблется в районе 250 рублей. Что согласитесь совсем уж немного. Производится в городе Воронеже. Зарекомендовал себя как надежный и удобный инструмент. К недостаткам можно отнести то, что он создавался специально для двигателей автомобилей ВАЗ. Применение данного рассухаривателя затруднено на двигателях других концернов.
Licota ATA-1404
Универсальный рассухариватель от известной компании Licota. Широкий спектр применения сделали его очень популярным. Чаще всего применяется на СТО мелкой и средней руки, которые специализируются на ремонте двигателей. В комплекте идет адаптер для подачи сжатого воздуха в цилиндр. Рассухариватель может удерживать клапанную пружину в сжатом положении, что освободит ваши руки. К недостатку стоит отнести цену. Средняя цена на рынке – 5 500 рублей.
Licota ATA-0014
Универсальный рассухариватель с зацепом за нижние витки пружины от все той же компании Licota. Очень удобный и относительно дешевый рассухариватель. Позволяет очень быстро и практически без предварительной подготовки производить процедуру рассухаривания клапанов. К недостаткам стоит отнести – затрудненное применение на двухвальных двигателях, отсутствие адаптера для подачи сжатого воздуха в цилиндр. Средняя цена на рынке – 2 400 рублей.
Licota ATA-0035
Универсальный рассухариватель для двигателей с центральными свечными колодцами. Очень удобный рассухариватель. Спросите на СТО, специализирующихся на BMW, каким рассухаривателем они пользуются? Ответ, с вероятностью практически в 100%!, будет — Licota ATA-0035. Удобство использования, все необходимое в комплекте, сделали этот универсальный рассухариватель лучшим, для двигателей с центральным расположением свечей зажигания. Средняя цена на рынке – 5 000 рублей.
Что такое сухарь крепления пружины клапана?
Сухарь крепления пружины клапана — это маленькая деталь, которая состоит из двух одинаковых частей, если сложить эти части вместе, то получится конический цилиндр. На внутренней стороне сухарей сделаны крепления, при помощи которых сухарь крепится к стержню клапана. На стержне клапана обязательно присутствуют проточки, куда вставляются крепления сухаря.
Клапанная пружина всегда стоит в сжатом состоянии. Пытаясь разжаться, она толкает тарелку клапана вверх. Тарелка клапана обжимает сухарь вокруг стержня клапана. Сухарь, который держится за проточки на стержне клапана, не дает тарелке двигаться вверх и тем самым разжиматься клапанной пружине. Именно за счет этого клапан закрепляется в клапанном седле.
