Радиоантенна для автомобиля – какова степень ее необходимости? + видео

Установка

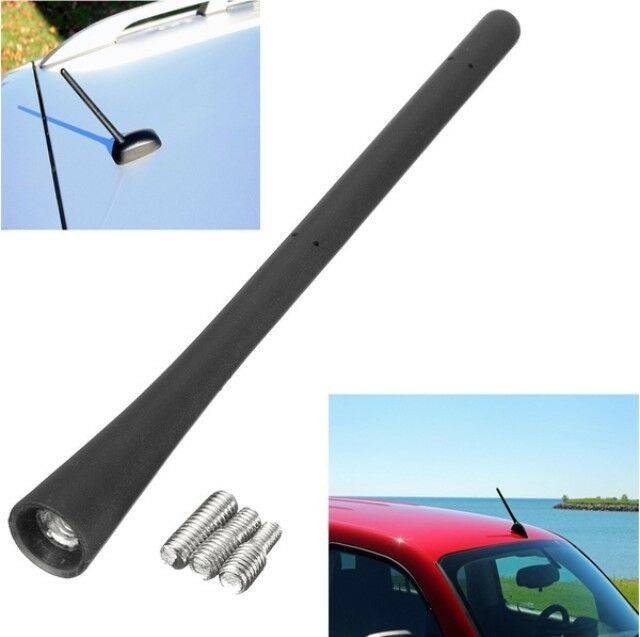

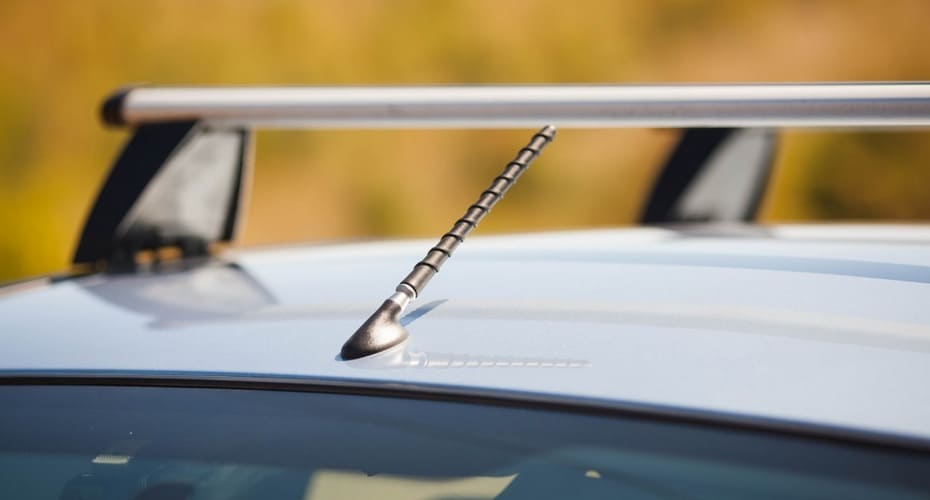

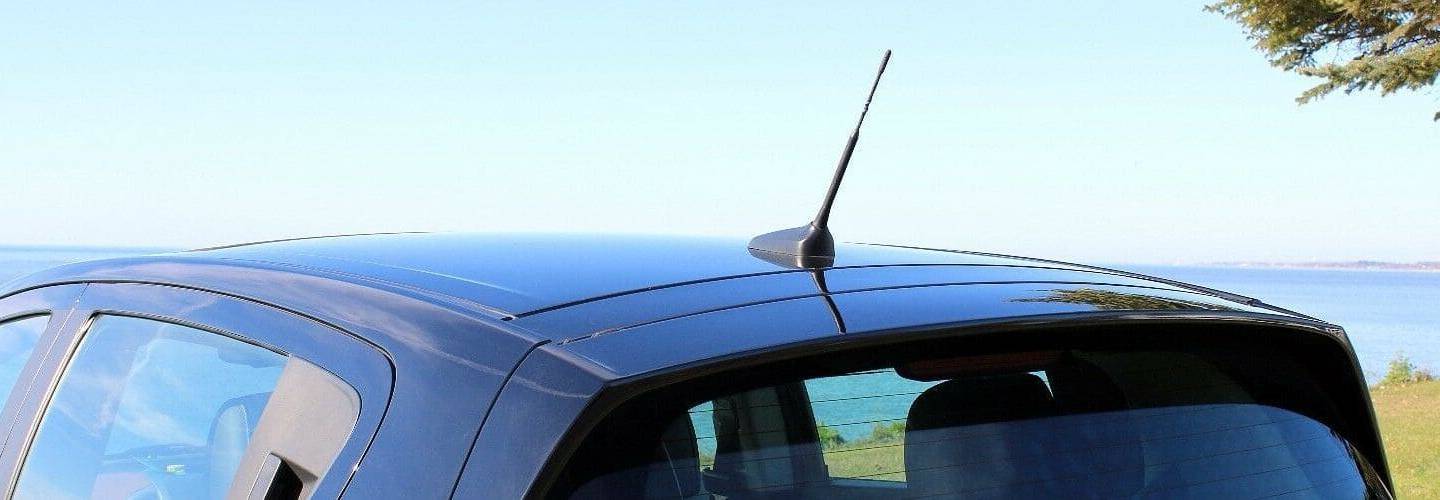

Многие автомобилисты убеждены, что лучшее место для наружной антенны — это крыша, но не будем так категоричны. Поскольку весь автомобиль является проводящей поверхностью, нет особой разницы — на крыше стоит антенна, или на крыле. Неудачным местом можно считать только бампер — значительная часть антенны при этом оказывается в непосредственной близости от кузова.

Для внутрисалонных антенн, особенно для «таблеток», выдержать необходимое удаление от проводящих поверхностей практически невозможно, поэтому место их установки — вопрос эстетики и эргономики. Размещать элементы антенны на лобовом стекле нужно так, чтобы не ухудшать обзор.

Наибольшая эффективность антенны достигается в том случае, когда она находится в плоскости поляризации волны. На УКВ используется вертикальная поляризация, но в условиях города при многократных отражениях сигнала и различных атмосферных условиях плоскость поляризации может повернуться на неопределенный угол. Для приема в диапазонах длинных и средних волн антенну лучше всего разместить горизонтально. Для наружных штыревых антенн обычно применяется компромиссное решение — установка антенны под углом. При установке антенны — «таблетки» для повышения эффективности при работе с волнами различной поляризации один из ее «усов» можно направить горизонтально, а второй — вертикально.

При выборе антенны следует обращать внимание также на качество самого кабеля. Многие активные антенны вместо экранированного кабеля в целях экономии снабжены обычным ленточным, по которому подается и сигнал, и питающее напряжение

Это не самое удачное решение: неэкранированный участок провода сам становится антенной, принятые антенной и наведенные в проводе токи могут частично компенсировать друг друга.

Длина собственного кабеля антенны обычно невелика и достаточна только для антенн, устанавливаемых на лобовое стекло. Для всех остальных вариантов установки приходится использовать удлиняющие кабели и переходники

При их выборе основное внимание следует уделить надежности контакта в разъемах и качеству кабеля, чтобы исключить радиоприем «помимо антенны»

При установке антенн с клеевым слоем нужно выполнить нехитрые правила, тогда крепление будет прочным и долговечным:

Категорически не рекомендуется монтировать антенну в сырую или холодную погоду на улице
Стекло нужно тщательно очистить и обезжирить
Клеевую пленку для монтажа желательно прогреть
Перед приклеиванием основания на стекло — «семь раз отмерить», ибо ничего изменить уже нельзя, клей схватывается моментально
После монтажа не прикладывать сразу механические нагрузки

В чем особенности?

Когда речь заходит о выборе между пассивной и активной антенной, достаточно вспомнить об особенностях работы и преимуществах последней. Мы уже разобрались, что каждая антенна способна поймать поступающий сигнал. Другое дело – преобразовать его и сделать мощность достаточной для идеального качества звука. Эту задачу и выполняет усилитель, которым снабжены активные антенны.

Качество и мощность сигнала во многом зависит от целого ряда факторов – расстояния до источника сигнала, рельефа местности и так далее. К примеру, если вокруг равнинная местность, то сигнал будет поступать без каких-либо помех. При наличии холмов или гор качество может ухудшаться. Наличие усилителя, встроенного в антенну, позволяет исправить проблему. При этом звук имеет высокое качество при различной мощности сигнала.

Видео: Обзор посылки из Китая Активная внутренняя автомобильная антенна усилитель

К слову, пассивные антенны не всегда эффективны даже в условиях города. Большое число бетонных зданий с металлической арматурой в основе – все это является преградой для сигнала и может ухудшить качество звука, появятся лишние шумы. Активная автомобильная антенна и здесь справляется с задачей на «отлично».

Еще один нюанс – тонировка. В простой автомобильной пленке содержится металлическое напыление, которое является экраном для сигнала. Если в машине установлена пассивная антенна внутренней установки, то хорошего звука можно не дождаться. Конечно, если приемное устройство находится снаружи, то такие проблемы из-за тонировки исключены. В случае с активной антенной можно смело тонировать авто и устанавливать устройство в салоне – качество сигнала всегда будет достойным.

Рейтинг лучших моделей

Рейтинг автомобильных антенн включает модели, имеющие наибольшее количество положительных отзывов.

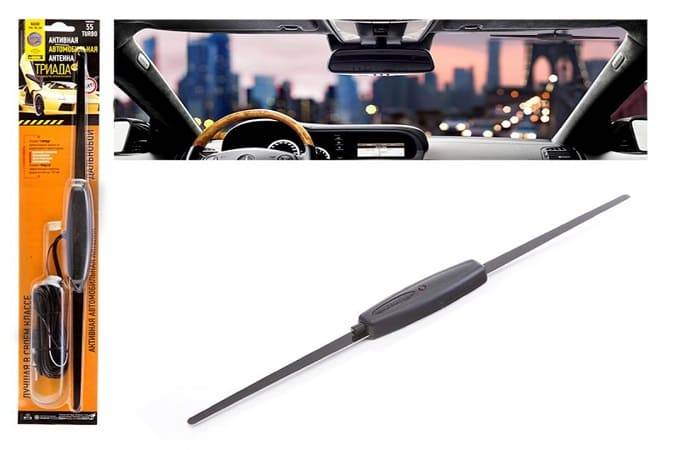

Триада 55 Turbo

Устройство российского производства улавливает волны УКВ и FM-диапазонов. Модель подходит к автомагнитолам любых типов, устанавливается она на лобовом стекле. Радиоантенна способна улавливать сигналы на расстоянии до 150 км от источника. В комплект входит антенный адаптер для автомагнитолы и фильтр, устраняющий большинство городских помех.

Установка автомобильной антенны осуществляется с помощью штуцера и питающего кабеля. Большая длина провода дает возможность скрытого монтажа без использования удлинителей.

Automania Digital TV/FM

Модель используется не только для прослушивания радиостанций, но и просмотра телевизора. Это удобно для водителей пассажирского транспорта, совершающих междугородние поездки. Аппарат имеет овальную форму и 2 ответвления со спиралевидной укладкой провода.

Прибор оснащен встроенным усилителем, улучшающим качество слабого сигнала. Антенна хорошо работает при низких и высоких температурах. Прибор запитывают от напряжения 12 В. Фиксируется модель на лобовое стекло с помощью клейкой ленты.

Bosch AUTOFUN

Выдвижная антенна для автомобиля понравится любому водителю, привыкшему слушать музыку во время поездок. Немецкая модель устанавливается на лобовое стекло, минимальные размеры позволяют ей не загораживать обзор. Корпус круглой формы оснащен светодиодным элементом, отражающим режим работы, и штекером, через который подключается питающий кабель на 12 В.

Блок снабжен 2 усиками, захватывающими сигнал. Устанавливая прибор, металлические стержни разводят так, чтобы они образовывали прямой угол.

Phantom TV Impulse

Антенна для радиоприемника улавливает несколько типов сигналов, в том числе цифровых. Треугольный корпус оснащен светодиодным элементом и логотипом разработчика. Все провода располагаются на одной стороне. Усики распределяются вдоль стекла, что расширяет диапазон работы устройства.

Питающий кабель соединен с телевизионным выходом. Последний подходит для настройки всех моделей телевизоров. Питающий провод можно соединить с аккумулятором без переходников. В комплект входит усилитель.

Триада ВА Евро 65

Это наиболее простая и дешевая модель наружных антенн. Конусообразный корпус имеет единственный усик, расположенный под наклоном 60°. Аппарат можно поставить на крышу. В верхней части автомобиля проделывают отверстие, куда вставляют штырь антенны. Фиксируют устройство гайкой. Питающий кабель вводят в желоб под обшивкой. Дальность действия составляет 90 км.

Длина наружной части — 20 см. Компактный прибор устойчив к механическим повреждениям. При воздействии ветра антенна быстро восстанавливает прежнее положение. Пассивное устройство улавливает только радиосигналы.

Lemm Turbo AT-2001

Хорошая телескопическая антенна сделана из нержавеющей стали и силумина. Центральная часть расширена, что позволяет установить резиновый уплотнитель и крепеж. Для фиксации в кузове проделывают отверстие диаметром 4 мм. Стержень длиной 2 м позволяет настраивать антенну на прием сигналов любых диапазонов.

Наличие длинного прутка вызывает и неудобства. Стержень цепляется за ветки и перекладины. Аппарат отличается увеличенной мощностью (до 2000 Вт). В комплект входит 4-метровый установочный кабель. Большой вес основного блока требует надежной фиксации. Имеется переходник для магнитного крепления.

FM Calearo ANT 77 27 085

Итальянские разработчики расширили функциональные возможности стандартной модели, добавив способность к приему GSM и телевизионных сигналов. Сделанный из прочного пластика корпус имеет вид акульего плавника. Установленный на крыше прибор не создает неудобств при езде под шлагбаумами и мостами.

В комплект включены 2 длинных провода. Аппарат может усилить как аналоговый, так и цифровой сигнал. Модель выполняется в 3 цветовых вариантах, которые будут хорошо смотреться на всех автомобилях.

Создание автомобильной антенны своими руками

Сложность единственная: корпус авто непрерывно движется. Традиционные наземные бытовые антенны в этом случае будут образовывать мертвые зоны приема. Возникнут продолжительные промежутки времени при маневрировании, когда прием отсутствует. Касается горизонтальной поляризации, не вертикальной! В последнем случае антенне безразличен азимут поступления сигнала. Мачта стоит вертикально! Это обсуждали обыкновенные рамочные биквадратные антенны, четвертьволновые вертикальные вибраторы. Посмотрим, что еще природе полезного.

Зануление оплетки посредством массы

Как сделать автомобильную антенну своими руками, чтобы:

не вызвала нареканий сотрудников ГИБДД за излишнюю доработку корпуса;
встала в салоне;
обеспечила надежный прием частот радиосвязи;
обладала высоким КПД (так как нужно работать на передачу).

Четвертьволновый вибратор подходит названному случаю плохо. Сложен в изготовлении, снабжен сравнительно большими размерами (см. выше), сложно крепится, мешает езде. Вот придумка шоферов автомобилей ВАЗ 2106 (опытный радиолюбитель переделает концепцию, абстрагируясь от марки машины).

Используется рамочная конструкция, прокладываемая под уплотнителем заднего стекла авто. Чуть заужена кверху, немного иных размеров, нежели требуются частотой 27 МГц, в центре расположился конденсатор, которым выполняется настройка автомобильной антенны в резонанс на нужном канале

Обратите внимание, приемных частот две:

27; 65 МГц.
28,2; 68 МГц.

Верхний резонанс приходится на нижний диапазон вещания радио. Схема автомобильной антенны проста:

Необходимо выложить проводом МГТФ 0,5 периметр заднего стекла трапецией:

Верхняя грань 56,5 + 56,5 см.
Нижняя грань 66,5 + 66,5 см.
Боковины 22,5 + 22,5 и 45 см.

Спиральный участок снижает общую длину антенны

Плюсы стоят, где будем добавлять провода согласующего конденсатора, снимаем сигнал кабелем РК – 50.
Посередине стекла вертикально идут к центру два провода, где крепится ровно по оси подстроечный конденсатор (5 – 25 пф). Длиной 45 см каждый. Поэтому придется свить зигзагом, уложить под изоляционную трубку.
Кабель паяем с той боковины, где провод посередине обрезан. С противоположной стороны разрыва быть не должно.

Подключение автомобильной антенны идет через разъем, используемый связным оборудованием. Длина кабеля небольшая, точнее – следует взять поменьше. Поскольку антенна пассивная, в тракте до приемника сигнал будет сильно затухать. Если реально связное оборудование поставить у заднего стекла, так стоит сделать.

Инструкция по сборке

Сделать собственными руками можно как неактивные, так и активные (с усилителем) устройства. Технология производства состоит из нескольких этапов:

подготовки необходимых инструментов;
непосредственной сборки;
крепления к машинному корпусу;
подключения.

Сборка разных по назначению типов антенн для магнитолы своими руками существенно отличается даже подборкой необходимых инструментов.

Производство неактивной установки

Пассивные антенны без усилителя считаются довольно простыми по своей конструкции. Чтобы создать такое устройство, потребуется:

проволока из меди (диаметр от 1,5−2 мм);
качественная гайка;
хороший напильник;
отвертка;
термический клей (можно заменить термоусадочной трубкой);
винт (диаметр М5);
контргайка.

Сборку проводят поэтапно. Для этого:

Берут медную проволоку, скручивают ее по длине, подходящей для конкретного автомобиля.
Полученную спираль насаживают на винт М5, закрепляя гайкой и контргайкой одинакового размера (сверху припаивают). Обрабатывают конструкцию термическим клеем, или обматывают, используя термоусадочную трубку.
Поверхность отшлифовывают напильником. Эту процедуру делают при условии, что спираль обрабатывалась клеем (только после полного высыхания вещества).
Устанавливают самодельную антенну. Спиральную заготовку вставляют в сделанное отверстие (в основании), подключают провода.

Для придания эстетичного вида установке на нее наклеивают пленку, обрабатывают грунтовкой, красят. Пассивное устройство готово.

Создание активного вида приборов

Особенность этой техники — наличие оборудования, которое усиливает прием сигналов. При создании внутренних активных установок используют рамочные конструкции. Для этого требуются такие инструменты:

проволоку из меди, обязательно с изоляцией (диаметр — 2 мм);
домашний усилитель (подойдет телевизионное устройство);
качественный паяльник;
разъем, который подходит для магнитолы;
хорошие кусачки;
клей.

В качестве базовой основы для прибора часто используют корпус усилителя, предназначенный для обычной домашней антенны. Припаивают к нему провод, который, в свою очередь, будет подключаться к магнитоле. Это необходимо для того, чтобы усилитель принимал и передавал сигналы.

К гнезду подключают штекер антенны, с другого конца провода монтируют разъем. Кабель питания для усилителя в автомагнитолах считается управляющим, окрашен он в синий цвет.

Приемник активного типа монтируют на крыше машины, чтобы хорошо принимались сигналы. Для этого в корпусе сверлят два отверстия — монтирующее и вспомогательное. Антенный провод прокладывают по периметру водительской двери, фиксируя клеем. После установки на крыше машины крепят в стойке (боковой) кабель, аккуратно подсоединяют его к автомагнитоле.

Особенности монтажа и подключения

Традиционно активные типы антенн для магнитол устанавливают на лобовых стеклах в верхних правых углах либо за зеркалами заднего вида. Пассивные установки для приема сигналов ставят на корпуса машин, обычно крепят на крышах.

Любую антенну монтируют только на чистую поверхность. Для установки используют клей или малярный скотч, болты, гайки, контргайки для заземления, подходящую по размеру диаметра антенного провода дрель. Место монтирования обязательно обезжиривают специальным очистителем.

Фиксируют приборы клеем или малярным скотчем. После монтажа от антенны к магнитоле прокладывают провода. Это делается либо по периметру автомобильных дверей или окон, либо непосредственно по салону через специальные отверстия.

В конструкции обыкновенной автомобильной антенны есть три провода:

Первый используют для заземления прибора. Он присоединяется к креплению из металла на кузове. Фиксируют провод с помощью болта, крепкой гайки и контргайки.
Второй используют для питания устройства. Его подсоединяют к идущему от магнитолы проводу.
Третий — контактный, подключают его в специально предназначенный разъем.

Чаще всего второй провод объединен с третьим, подключая питание, активируют контактную функцию, антенна начинает принимать сигнал.

Особенности

Несмотря на то что на сегодняшний день большой популярностью пользуются компьютеры или как минимум телевизоры, по-прежнему существуют и фанаты радиовещания. Для того чтобы FM-радио полноценно и корректно выполняло все свои функции, оно должно быть оснащено специально предназначенной антенной. В настоящее время на рынке техники представлено большое количество разновидностей антенн, которые обеспечивают высокое качество приема сигнала. Они различаются по размеру, внешнему виду и функциональным особенностям. Рассмотрим несколько наиболее распространенных вариантов:

стержневые устройства изготавливаются в виде обыкновенного стержня или имеют закругленную форму;
проволковые антенны изогнуты;
конструкция телескопических агрегатов состоит из особых металлических стержней, которые по своему внешнему виду напоминают телескопы (отсюда и название данной разновидности);
выдвижные агрегаты чаще всего устанавливаются в автомобилях, они имеют особую выдвижную конструкцию с принимающим элементом.

Лучшие антенны для автомобильной радиостанции

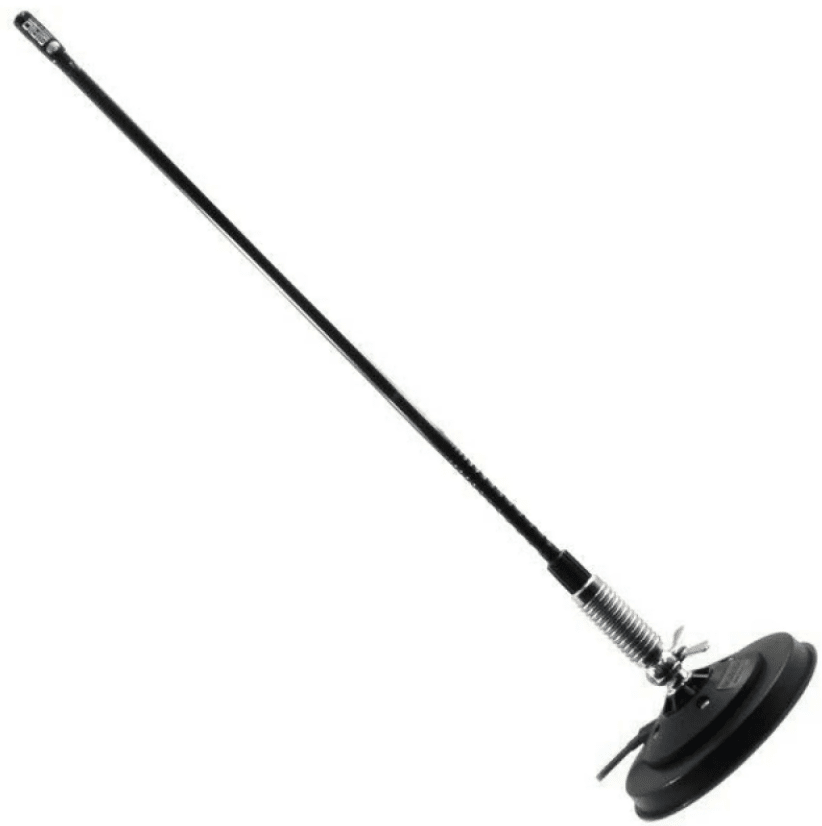

Конкретно X-Turbo 80 имеет длину 1,8 м, что можно назвать разумным компромиссом между эффективностью и безопасностью использования. При грамотной настройке можно довести КСВ до значения менее 1,2, что можно назвать отличным результатом.

Номинальная мощность антенны – 1 кВт с возможностью кратковременной работы на 1,7 кВт

Хотя другие производители указывают и большие цифры, стоит ли на них обращать внимание, если даже киловатт в CB-диапазоне способен обеспечить избыточный радиус связи? (Не говоря уж о том, что для работы на таких мощностях нужно иметь первую радиолюбительскую категорию)
