Типы дизельных двигателей
По конструкционным особенностям камер сгорания дизели можно разделить на три типа:
- С разделенной камерой сгорания. В таких устройствах подача топлива осуществляется не в основную, а в дополнительную, т.н. вихревую камеру, которая располагается в головке цилиндрового блока и соединяется с цилиндром каналом. При попадании в вихревую камеру воздушная масса максимально сжимается, тем самым улучшая процесс воспламенения топлива. Процесс самовоспламенения начинается в вихревой камере, затем переходит в основную камеру сгорания.
- С неразделенной камерой сгорания. В таких дизелях камера располагается в поршне, а топливо подается в пространство над поршнем. Нераздельные камеры сгорания с одной стороны позволяют экономить расход топлива, с другой стороны – повышают уровень шума при работе двигателя.
- Двигатели предкамерные. Подобные дизели оснащаются вставной форкамерой, которая соединяется с цилиндром тонкими каналами. Форма и размер каналов определяют скорость движения газов при сгорании топлива, снижая уровень шума и токсичности, увеличивая ресурс работы двигателя.
Ремонт бескамерной шины в дороге
При боковом порезе бескамерной шины есть два способа ремонта.
Способ №1.
Понадобится спиралевидное шило (с его помощью можно зачистить отверстие), инструмент для применения жгута, клей и сам жгут.
Действовать необходимо в такой последовательности:
— во-первых, увеличивается прорез в покрышке с помощью шила или отвертки (действовать необходимо таким образом, чтобы не повредить корд);
— во-вторых, на отвертку наносится небольшое количество подготовленного клея для попадания последнего внутрь шины;
— в-третьих, смазанный клеем жгут вставляется в отверстие таким образом, чтобы создалась петля по диаметру большая, чем сам порез. Вот и все.
К слову, данный метод эффективен для обычного прокола, но при незначительном боковом порезе он также может пригодиться.
Не забудьте обрезать остаток жгута.
Способ 2.
Специальный радиальный пластырь справляется с самыми различными повреждениями – грыжами, расслоением, порезами и прочими проблемами.
Преимущество такого пластыря – высокая устойчивость к высокой температуре, эластичность и надежность. Изделие может применяться, как для холодной, так горячей вулканизации.
В случае повреждения одной или нескольких кордов нить или хотя бы ее участок желательно удалить.
Для большей эффективности пластырь должен крепиться с двух сторон шины и после тщательной очистки, что сложно осуществить в дороге.
Возможности ремонта бокового пореза «на скорую руку» есть и активно применяются опытными автолюбителями, но при таком повреждении лучше не испытывать судьбу.
Оптимальный способ – установить запасное колесо, а «раненую» шину отвезти на СТО для ремонта (при наличии необходимой суммы в кошельке – купить новое).
Особенности покрышек
И диагональные, и радиальные шины для легковых автомобилей выполнены из специальной резины, которая сделана из каучука (искусственного или натурального). При этом основа изготовлена из кордовой ткани — плотно свитых нитей из текстильного, полимерного, металлического материала, расположенных чаще всего продольно и ответственных за прочность.
Снаружи есть брекер — залог жесткости и компенсатор ударов. Он закрыт протектором, отвечающим за качество сцепления с дорожным полотном. Для лучшего контакта на поверхность резины нанесен рисунок, он образует узор из канавок и шашечек, чтобы эффективно отводить грязь и воду.
Важный элемент, которым обладает и радиальный, и диагональный каркас шин – это борт, обеспечивающий достаточно плотное прилегание к ободу.
Визуальное восприятие покрышки зависит главным образом от рисунка протектора. При одинаковом с виду узоре оба варианта будут похожи между собой внешне. Как же их не спутать, особенно новичку? Это как раз та ситуация, когда нужно посмотреть на маркировку и отыскать в артикуле R (в 90% случаев) или D. Это даст вам представление о характере исполнения корда. Давайте разберемся, почему этот момент принципиально важен.
Главное отличие – направление армирующих элементов
В диагональных шинах корд уложен под углом к направлению качения колеса. Несущий каркас состоит из полимерных или текстильных нитей, укладывается четное количество слоев во взаимно перекрещивающихся направлениях. Подобная технология обеспечивает одинаковую жесткость всех частей покрышки: протектора, боковин, плечевых зон.
В радиальных шинах корд изготавливают из стальных и нейлоновых нитей. Кордовые нити расположены перпендикулярно к направлению движения транспортного средства. Нити идут от борта к борту покрышки под прямым углом, армирование укладывается в один слой. Часть покрышки, контактирующая с дорожным полотном, обязательно усиливается дополнительным кордовым поясом – брекером.

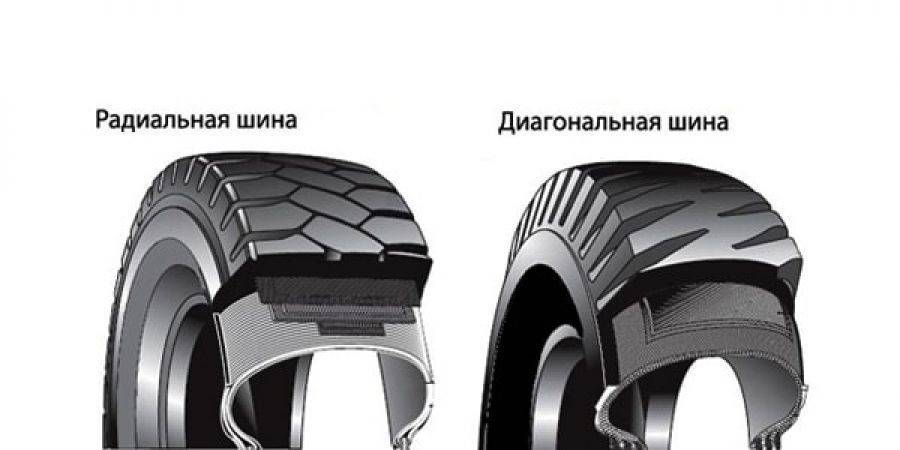

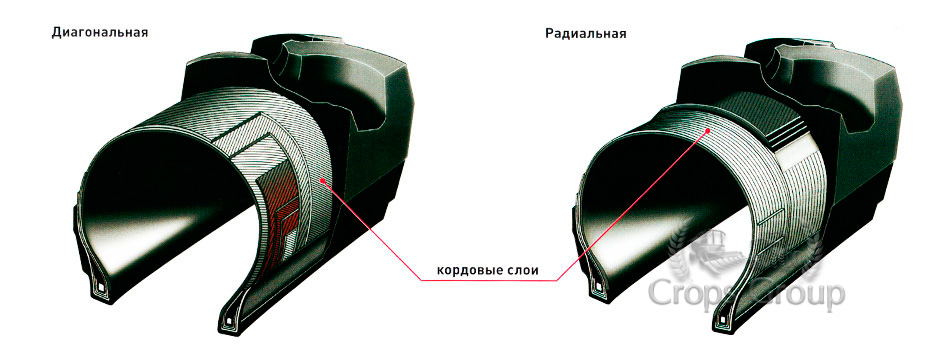

На картинке: Диагональная и радиальная шина в разрезе.
Практические преимущества каждого типа шин для сельхозтехники
- Меньший вес радиальных покрышек позволяет снизить расход горючего, что в условиях постоянно дорожающих ГСМ – весомое преимущество. Более легкие шины оказывают меньшую нагрузку на ходовую часть, что положительно сказывается на ресурсе техники. Также следует учесть большую грузоподъемность: для одной и той же работы потребуется более легкая радиальная покрышка.
- Радиальные шины отличаются большей мягкостью, увеличенное пятно контакта с поверхностью дороги улучшает управляемость. При движении по бездорожью большее количество грунтозацепов протектора контактирует с грязью, колеса не буксуют, это повышает проходимость техники, снижает потребление горючего. Более мягкие радиальные шины меньше уплотняют структуру почвы, не повреждают корни растений.
- В диагональных покрышках при движении на больших скоростях слои корда, особенно на боковинах, взаимно смещаются, возникает трение, что повышает температуру. Поэтому на такой резине разрешено разгоняться не быстрее 40 км/ч. В более тонких и монолитных радиальных шинах подобной проблемы нет: боковая часть работает как одно целое. Благодаря такому преимуществу радиальные покрышки разрешено эксплуатировать на скорости до 65 км/ч.
- С нагрузкой такая же ситуация – радиальная резина способна выдерживать больший на 15-20% вес, чем аналогичная по размеру шина с диагональным кордом. К Примеру: на Вашем погрузчике с телескопической стрелой установлен ковш для сыпучих материалов. Если техника оснащена радиальными покрышками, можно каждый раз захватывать на 20% больший объем груза, что существенно ускоряет работу.

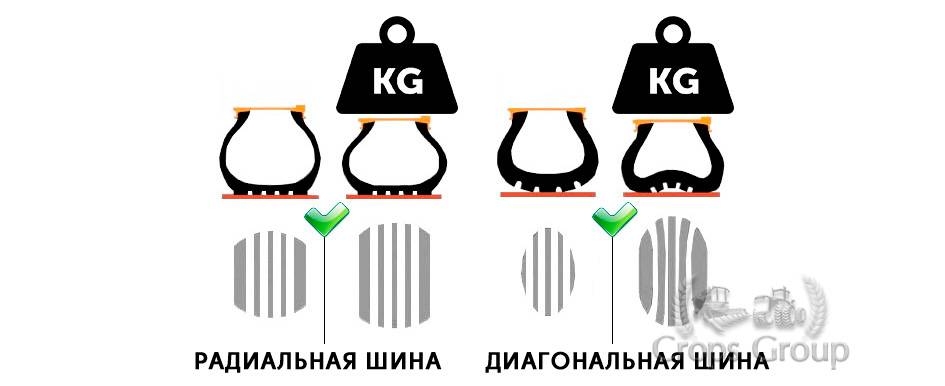

На картинке: Пятно контакта для диагональной и радиальной шин.
Всё, бежим за радиальными шинами для сельхозтехники и тракторов? Не все так просто!
У диагональных покрышек есть свои преимущества. Эти изделия имеют меньшую стоимость, чем аналоги с радиальной структурой корда, так как проще в изготовлении. Также данные шины более устойчивы к повреждениям боковой части.
Корд из нескольких перекрещивающихся слоев придает изделию равномерную прочность по всему профилю. Диагональные шины имеют более крепкие боковины. Если вам приходится часто ездить в местах, где можно наткнуться на битый кирпич, металлолом, коряги и другие острые предметы, лучше остановите свой выбор на диагональных покрышках. Эти шины меньше страдают от порезов, задиров и прочих механических повреждений боковой части.
На видео: Разница между радиальной и диагональной покрышками (0:54сек).
Статья подготовлена по заказу сайт
Автор статьи: Абдрахманов А. Н.
Изобретенная в середине 19 века, первая в мире шина, прежде чем стать очевидным предметом автомобиля сегодня, прошла несколько ступеней своей эволюции, которые выводили ее на новый уровень технического прогресса. Идея облегчить нагрузку на деревянные колеса и уменьшить силу трения, пришла в голову молодому изобретателю Роберту Уильяму Томпсону. Конструкция этой шины была очень проста. Она состояла из внутренней камеры и кожи, которая ее защищала снаружи. Эта конструкция явно относится к первому виду шин нашего времени — камерному. На данный момент их существует четыре:
- Камерные.
- Бескамерные.
- Радиальные.
- Диагональные.
Следующая гениальная мысль принадлежит Чальду Кингстону Уэлтчу, который решил использовать стальную проволоку для более прочного соединения камеры и покрышки. Эта конструкция шин применяется уже больше века и только отдельные ее части подверглись совершенствованию.
Радиальные и диагональные шины строение, плюсы и минусы видео АвтоНоватор
Что такое турбонагнетатель на автомобиле, его история создания и принцип работы. Турбонагнетатель что это такое
Радиальные и диагональные шины для легковых автомобилей уже давно не конкуренты на рынке, и после прочтения нашего небольшого обзора вы поймете, почему это так. Выпускаются для наших автомобилей только радиальные разновидности покрышек, а диагональные заняли место в линейке для грузовых машин. Исходя из этого, можно считать, что говорить о различиях нет смысла, но для любопытных мы проведем данный ликбез.
Структура автомобильной шины в двух словах
Для начала следует освежить в памяти или даже открыть для себя примитивную модель строения шины, не углубляясь в тонкости производства. Этот компонент колеса создается из нескольких слоев резины, каждый их которых несет свою функцию. Если двигаться изнутри, первые слои называются каркасом. Эта часть отвечает за жесткость и форму будущего изделия, содержит в себе текстильную нить, чаще всего синтетическую. Особый способ переплетения нитей и их направление в различных слоях и отличает рассматриваемые виды шин.
Следующие слои резины называются брекером, здесь непосредственно прикрепляется протектор, а значит, эта часть конструкции будет ближе к дороге, и в ее обязанности входит терпеть силовые нагрузки. Чтобы придать ей повышенную прочность, в слои вживляют металлокорд (трос из стальной латунированной проволоки). Он укладывается в определенном порядке (диагональ с большим углом), который практически не отличается в диагональных и радиальных автомобильных шинах. То есть главным отличием будет внутренние слои, каркас и расположение в них нитей.
Отличие диагональных шин от радиальных – особенности эксплуатации
У диагональных шин можно отыскать больше минусов, чем у радиальных, разберемся в них подробнее. Хитросплетение волокон каркаса создает напряженность, обязывает к увеличению и четности слоев резины, и мы приходим к тому, что это нагромождение создает трудности для отвода тепла при движении по дорожному покрытию. И если двигаться долго и быстро, да еще при жаре, то вероятность «взрыва» таких шин высока.
Диагональность и многослойность также создают жесткость конструкции, отчего радиальная эластичность таких шин падает, площадь контакта с поверхностью уменьшается, а значит, сцепление с дорогой будет хуже, здесь страдает безопасность движения, особенно при мокрой погоде. Радиальные же автомобильные шины позволяют автомобилю быть более управляемым, потому что пятно сцепления с дорогой больше, это же делает износ протектора равномернее.
Шины с диагональным расположением волокна из-за сложности структуры будут тяжелее сами по себе, а вот несущей способностью обладают меньшей по сравнению с радиальными. Также снижается допустимая безопасная максимальная скорость автомобиля. Но нет худа без добра, диагональная шина устойчивей к боковым повреждениям, в то время как порез или прокол сбоку радиальной шины ведет к ее полному списанию. Но этот нюанс не стал судьбоносным, и диагональное переплетение уже практически не встречается в легковых автомобилях.
Радиальные и диагональные шины – секрет плетения волокон
Отличие диагональных шин от радиальных практически напрашивается из их названий. Диагональное расположение нитей в каркасе заключается в том, что от одного обода к другому они проходят по диагонали, то есть под углом к колее движения. Для того чтобы натяжение слоев каркаса между собой было равномерным, и шина не имела перекоса, нужно нити каждого нового слоя направлять вперехлест к предыдущему, на такой же угол, только в другую сторону. Отсюда напрашивается вывод, что слоев должно быть четное количество, чаще всего их 4, иногда встречается и больше.
В радиальных шинах таких сложностей нет, все нити слоев резины в каркасе направлены между ободами строго перпендикулярно направлению движения. Отсюда и независимость слоев друг от друга, потому что они все одинаковые, их нечетность никак не повлияет на баланс. Поэтому количество их варьируется довольно широко. Принципиальное отличие структур мы рассмотрели, остается разобраться, какие же плюсы и минусы несут эти особенности конструкций, и почему легковой автопарк отказался от диагональных шин.
Радиальная шина
Производство радиальных шин ведется нарастающими темпами, что обеспечило преобладающее их распространение в перспективе. Перспективны также бескамерные радиальные шины с использованием в каркасе и бре-кере металлокорда односкатных широкопрофильных шин вместо двухскатных.
| Диагональная шина.| Радиальная шина. |
Каркас радиальной шины выполняют из произвольного ( не обязательно четного) числа резинокордных слоев, уложенных в меридиональном направлении. Благодаря такой ориентации кордных нитей, радиальные шины являются более экономичными по сравнению с диагональными, так как их каркас содержит примерно вдвое меньше слоев из текстильного корда, а при использовании металлокорда обходятся нередко всего одним слоем. Между каркасом и брекером располагается резиновая прослойка, достаточно протяженная по толщине в зоне окончания брекера, испытывающая в процессе эксплуатации шины весьма значительные деформации поперечного сдвига. Борт радиальной шины вследствие меридионального расположения нитей корда в каркасе работает в более тяжелых условиях, нежели борт диагональной шины.
Рассмотрим радиальную шину, меридиональное сечение которой схематически изображено на рис. 11.2. Идея, реализованная в конструкции радиальной шины, сводится к следующему: брекер, выполняющий в диагональной шине роль подушечного слоя, в радиальной шине составляет ее силовую основу, в значительной мере определяя прочность шины в беговой части.
В СССР крупногабаритные радиальные шины не получили пока широкого распространения, поэтому ограничимся расчетом экспериментальной шины 21.00 — ЗЗР, не заостряя внимание на особенностях ее конструктивной схемы. Габариты этой шины по сравнению с рассмотренной выше диагональной не столь внушительны
Шина 21.00 — ЗЗР имеет многослойный каркас от 12 слоев в беговой части до 22 в зоне заворота и мощный металлокордный брекер, собранный из четырех перекрестно армированных слоев
Шина 21.00 — ЗЗР имеет многослойный каркас от 12 слоев в беговой части до 22 в зоне заворота и мощный металлокордный брекер, собранный из четырех перекрестно армированных слоев.
При вулканизации радиальных шин, особенно с большой глубиной рисунка протектора, возникают трудности закладки покрышек в обычные прессформы, состоящие из двух половин, без повреждения и смещения протекторной резины и выемки свулканизованной покрышки без повреждения стенок элементов рисунка.
Принципиальное отличие радиальных шин от диагональных состоит в том, что нити корда в соседних слоях каркаса не перекрещиваются, а идут рядом друг с другом ( радиально) от одного борта покрышки к другому. Число слоев в каркасе радиальных шин может быть как четным, так и нечетным. Между каркасом и протектором расположен брекер, состоящий из нескольких слоев жесткого корда и охватывающий подобно ленте каркас покрышки. В этих шинах брекер воспринимает основную нагрузку от внутреннего давления. Брекер радиальных шин грузовых автомобилей для повышения прочности изготовляют из 3 — 5 слоев металлического корда.
Пример обозначения радиальной шины: 205 / 70R14, где 205 — посадочный диаметр, мм; 70 индекс — серии ( Я / В — 100); R — индекс радиальной шины; 14 — посадочный диаметр, дюймы.
При сборке радиальных шин на двух станках для сборки каркасов ( первая стадия) используют станки для сборки диагональных шин, а для выполнения второй стадии создан станок новой конструкции. Он состоит из станины, привода, ограничительных шаблонов, формующего барабана, механизма раздвига барабана и прикатчиков.
Деформированное состояние радиальной шины в контакте с дорогой / / Международная конференция по каучуку и резине.
| Шины со съемным протектором. |
Бортовая часть радиальных шин работает в более тяжелых условиях, чем диагональных шин. Поэтому для усиления борта в радиальных шинах применяются дополнительные детали из стального или текстильного корда, накладываемые на наружную поверхность борта под боковину, резиновые или металлокордные бортовые ленты и увеличенный наполнительный шнур.
Важной особенностью зимних радиальных шин с шипами является то, что на сухих и мокрых дорогах они обеспечивают такое же сцепление, как и летние диагональные шины.
| Поперечные сдвиговые напряжения в зоне контакта при свободном качении шин различных конструкций. |
Ясно, что радиальные шины с металлокордом превосходят все другие конструкции шин по этому показателю.
Как самостоятельно отремонтировать: пошаговая инструкция
- Демонтаж колеса.
- Очищаем его от грязи.
- Осмотр поверхности и поиск пореза. Если визуально не видно – можно использовать специальную жидкость для обнаружения аварийного участка.
При попадании на зону повреждения – на резине образуется пена. - С помощью мела определяем границы области для ремонта.
- Подготовка внутренней поверхности. Зачистка карбидной фрезой и создание шероховатой поверхности для лучшей адгезии резины. Зачищать нужно тщательно, не оставляя неровных краев.
- Устранение резиновой пыли с помощью пылесоса.
- Обезжиривание.
- Наносим на всю поверхность обрабатываемого участка термоклей. Ждем полного высыхания (не менее 20 минут).
- Устанавливаем пластырь с внутренней стороны. Чтобы полностью выгнать из-под латки воздух, медленно проходимся по ней роликом.
- В холодное время года пластырь рекомендуется прогреть до 60 градусов.
- Оставляем покрышку до полного высыхания.
- Косметический ремонт пореза с наружной стороны.Сначала наносим клей. После того как он “схватился”, заполняем воронки полосками сырой резины.
Для повышения пластичности резины рекомендуется прогревать ее феном.
- Шина готова к установке на вулканизатор.
- Шина устанавливается на разогретый вулканизатор, где лежит лекала под нужный профиль наружной стороны.
- Для предотвращения деформации, внутрь выкладывается выравнивающий мешок с песком. Такое приспособление легко самостоятельно изготовить из старой камеры.
Время вулканизации зависит от глубины повреждения.
Накладка специального реставрационного пластыря – наиболее эффективный метод устранения повреждения. Эта заплатка фактически представляет собой кусок резины с металлическим кордом и имитирует поврежденный участок покрышки.
Для большей надежности мастера используют прессованный материал без пор, который не пропускает воздух. Нити, находящиеся в пластыре, создают устойчивую герметизацию и фиксируют заплатку, предотвращая ее сползание.
В сравнении с методом сырой вулканизации, такой подход более надежный и удобный.
На этом – процесс ремонт завершен. При соблюдении всех правил методики – колесо прослужит еще долго. Но в любом случае следует помнить, что целостность покрышки была нарушена и на максимальной скорости ездить на таком колесе не рекомендуется. При наезде даже на небольшую яму или бордюр, повреждение может повториться. Водители рекомендуют отремонтированное колесо использовать в качестве запаски и возить с собой в багажнике.
Чтобы получить гарантированно хороший результат и быстро отремонтировать боковой порез – вызовите бригаду мобильного шиномонтажа и доверьте эту работу профессионалам. В Москве ремонт бокового пореза стоит в зависимости от размера колеса и сложности. В среднем это 1500-4000 руб на выездном шиномонтаже и от 1000 до 3000 рублей на стационарном.
Ремонт бокового пореза: процесс
При обнаружении пореза в колесе, необходимо произвести аварийную остановку.
При наличии запаски – произвести замену колеса и дотянуть до ближайшей автомастерской или гаража, где будет произведен ремонт.
Если порез большой и нет возможности продолжать движение – можно воспользоваться услугами эвакуатора или мобильного шиномонтажа.
При самостоятельном ремонте колесо, которой подлежит восстановлению, необходимо тщательно отмыть и высушить.
Не игнорируйте данный шаг, так как от качества ремонта зависит дальнейшая безопасность и эксплуатация авто. А установка заплатки на плохо очищенное колесо не даст хорошего результата.
Важно внимательно осмотреть всю поверхность покрышки с обеих сторон, так как может быть сразу несколько порезов, даже невидимых на первый взгляд. Для обнаружения места прокола или пореза – используйте жидкость для поиска мест разгерметизации
Для обнаружения места прокола или пореза – используйте жидкость для поиска мест разгерметизации.
рис. Зачистка фрезой поверхности резины.
Для зачистки области повреждения – шлифовальную пилку или пневмо инструмент с насадками-фрезами
Резину важно зачищать плавно, легкими круговыми движениями. На поверхности в результате таких манипуляций не должно образоваться неровностей
Используйте пневмо инструмент с частотой оборотов не выше 4 тысяч оборотов.
рис. Зачистка поверхности.
После обработки поверхности важно тщательно очистить область от резиновой пыли для лучшего схватывания сырой резины с термоклеем. После очищения наносится клей и сверху – сырая резина
Важно нанести достаточное количество материала. При переизбытке резины – ее потом придется аккуратно с помощью той же шлифовальной пилки убирать. Если же материала будет недостаточно – ремонт будет некачественным
После очищения наносится клей и сверху – сырая резина
Важно нанести достаточное количество материала. При переизбытке резины – ее потом придется аккуратно с помощью той же шлифовальной пилки убирать
Если же материала будет недостаточно – ремонт будет некачественным.
Для лучшего результата клея можно наносить в несколько слоев, предварительно дождавшись полного высыхания предыдущего.
Чтобы правильно рассчитать время вулканизации, необходимо измерить глубину повреждения и к полученному результату добавить 3 мм.
После установки пластыря производится косметический ремонт пореза с наружной стороны.
