Проточка тормозных дисков своими руками

Зачем проводится расточка

Можете называть процедуру расточкой, проточкой или шлифовкой. От этого суть никак не меняется.

Такие манипуляции считаются весьма эффективным методом, направленным на увеличение срока службы элемента тормозной системы. Параллельно повышается уровень безопасности при эксплуатации транспортного средства. Ведь вне зависимости от скорости движения и стиля вождения, даже у самых аккуратных и медленных водителей тормоза подвергаются постепенному износу, выработку и пр. В итоге появляются бороздки, неровности и прочие нежелательные деформации.

Чтобы избавиться от них, и вернуть диску прежнюю эффективность, делается проточка. Избежать резких торможений, воздействия влаги, перегрева и появления коррозии практически невозможно.

Ошибочно считать, что редкое использование авто продлевает срок службы узлу. Напротив, чем больше машина стоит, тем быстрее образуется ржавчина, тормоза закисают и приходят в негодность.

Если на тормозах имеется выработка, неровности, бороздки и шероховатости, это негативно сказывается на зеркале диска. Также продукты выработки начинает активнее разрушать элемент. Не делая проточку и не меняя тормоза, вы рискуете в один момент оказаться попросту без них. В итоге машина не сможет затормозить. Про возможные последствия утраты тормозного узла говорить вряд ли стоит.

Рекомендуем: Инструкция по перетяжке сидений в автомобиле своими руками

Потому в ход идет специальное приспособление, используется профессиональное оборудование и самодельный станок. Некоторые затачивают диски с помощью старых колодок, болгаркой и простыми абразивными дисками. Другие проделывают манипуляции на токарном станке, отчего идет рябь.

Некачественный материал фрикционных накладок

Приобретая комплект новых тормозных колодок, уделяйте особое внимание их качеству. Недопустимо, чтобы в составе материала фрикционных накладок имелись твёрдые включения

Некоторые производители добавляют в состав смеси металлическую стружку, повышающую эффективность торможения, но ускоряющую разрушение дисков и делающую их износ неравномерным. От покупки таких комплектующих лучше отказаться.

Следует иметь в виду, что многие фирмы адаптируют состав смеси фрикционных накладок под состав материала, из которого изготавливаются диски и барабаны. А раз так, то разумнее всего приобретать запасные части, произведённые одной и той же компанией. Таким образом вы обеспечите оптимальный режим работы компонентов тормозной системы, продлив их ресурс.

Деформация диска в результате перегрева

Неприятная поломка, результатом которой становятся увод машины в сторону и пульсация педали тормоза при торможении. Среди наиболее вероятных причин возникновения проблемы – слишком интенсивное торможение с последовательным резким охлаждением, например, попаданием в лужу.

Чем сильнее деформация, тем меньше шансов устранить неисправность, проточив диск. Барабаны подвержены таким повреждениям в значительно меньшей степени.

Естественный износ металла от трения

Поскольку габариты фрикционных накладок не полностью совпадают с габаритами диска или барабана, на рабочей поверхности последних со временем образуется выступающая кромка, мешающая работе компонентов тормозной системы. Чтобы удалить эту кромку, следует проточить тормозные диски, предварительно убедившись, что они не вышли из допустимых размеров.

Проточка тормозного диска. Видео:

Audi A6 1998, двигатель дизельный 1.9 л., 139 л. с., передний привод, механическая коробка передач — самостоятельный ремонт

Комментарии 20

Вообще очень полезное дело! Особенно для внутренней части т.к именно внутренний буртик срезает провода на датчик износа колодок когда там ещё кататься и кататься!

не так давно занимался этим))))) неплохо вышло и кстати эфек уже 2 месяца как остаётся как надо)))

Кстати щас покатался и чувствуется, что тормозить плавнее стало. Эффективность стала, как при покупке машины по лучше.

Это вооообще ПИПЕЦ ! Это же надо до такого додуматься !

Мне не понятен ваш комментарий)

Так а чего тут может быть не понятного ?, это же надо додуматься взять болгарку и шлифануть тормозные диски. Я в начале вообще подумал что вы возьмёте болгарку и приделаете её к какой то приблуде и попробуете проточить тормозной диск…

Ну и что тут такого то? Я рабочую поверхность не трогал. Снял только края. А то возмущения, как будто я перфорацию прорезал болгаркой…

У меня 18 или 17 мм толщина осталась. наверно надо менять

Чувак, да ты рискуешь)))

Или 23 мм это развод от производителя?

23 это конечно слишком но и 17 это перебор конечно. Я бы поменял на твоем месте.

Я пока присматриваю по разумной цене, есть подозрение что не успею износить новые то :), там по идее все надо поменять и ГТЦ и ремкоплекты суппортов. Но я больше 120 не езжу, в пол не оттормаживаюсь диски не ведет не бьет

Ну ты как бы смотри. Сам понимаешь, дело техническое )

Это я к тому что с 23-я то можно еще и к токарю сносить

Да слушай, обточки этого канта достаточно оказалось) А вообще есть приблута специально для проточки дисков тормозных которая вешается прямо на суппорт. В таком случае обточка самая точная получается.

на всех машинах колодки не прилегают полностью поверхностью, остаются небольшие буртики по краям, но они особой роли не играют, само главное, чтобы рабочая поверхность была ровной и без биений, а это уже болгаркой не сделать, поэтому данный метод не совсем подходит, да и протачиваются диски на малых оборотах(говорю как токарь в прошлом и ранее их протачивал). По моему проще отдать на проточку токарю, стоит не дорого, а качество намного выше будет

Ну этот метод и не претендует на идеал) Просто теперь они будут лучше охлаждаться. Одному товарищу так на мегане сделали у него меньше вибрации стала при торможении. Конечно лучше токаря саму рабочую поверхность ни кто не поправит.

охлаждение особо не измениться, а вот вибрация может уйти, если до этого были неровные края, которые естественно будут задевать

Кстати не на всех машинах эти буртики получаются. На некоторых их нету.

Ничего не поделаешь, когда рученки чешутся что нибудь с мшиной поделать)))

Источник www.drive2.ru

Привет всем автомобилистам и просто автолюбителям! Сегодня у нас достаточно важная тема для обсуждения, поскольку на повестке проточка тормозных дисков своими руками.

Тормозные диски являются одним из ключевых элементов всей тормозной системы. Безопасность водителя, его пассажиров и других участников движения напрямую зависит от того, что произойдет после нажатия на педаль тормоза, прижмется ли колодка к диску и сумеет ли остановить движение транспортного средства.

Про цену

Как мы с вами уже поговорили, что поставить новые стоит ОЧЕНЬ И ОЧЕНЬ НЕ МАЛО! Например, на бизнес-класс вообще от 25 до 40 000 за оригиналы. А сколько же будет стоить проточить? Отвечу сразу – намного дешевле, примерно в 4 иногда 5 раз! А если найти парня, который занимается таким для себя, в качестве «шабашки», тогда вообще можно сделать за 1500 рублей за пару, так у меня друг делал для КАМРИ

Также проточки бывают двух видов:

Со снятием, когда проводят всю операцию на станке
Без снятия, когда к ступице колеса присоединяют специальный станок с двумя резцами и он точит поверхности

Если вы обращаетесь на СТО, на процесс со снятием, тогда получается что средние цены примерно такие:

Автомобиль «A» и «B» класса – примерно 3000 — 3500 рублей за пару
«С» класса – 3500 – 4000
«D» около 5000 — 6000 руб.

Про остальные классы не знаю, как правило представительские авто, обслуживают новыми запчастями.

Если брать процесс без снятия, тогда цены немного ниже, примерно на 500 — 1000 рублей. Тут как какой сервис загнет. Почему дешевле, да просто потому что, не нужно снимать диски и куда-то их нести, одевать на станки набивать внутреннее «зеркало» или как еще называют плоскость. Банально мороки меньше все две плоскости (объясню чуть ниже).

Как выполнить процедуру: пошаговая инструкция

На всех станциях техобслуживания процедура выполняется примерно одинаково. Рассмотрим подробнее оба способа.

Какие инструменты понадобятся

Если выполняется проточка со снятием, то необходимы стандартный набор инструментов и обычный токарный станок. Если же производится проточка без снятия, помимо инструментов для снятия колеса нужен ещё и специальный станок (например, Pro Cut).

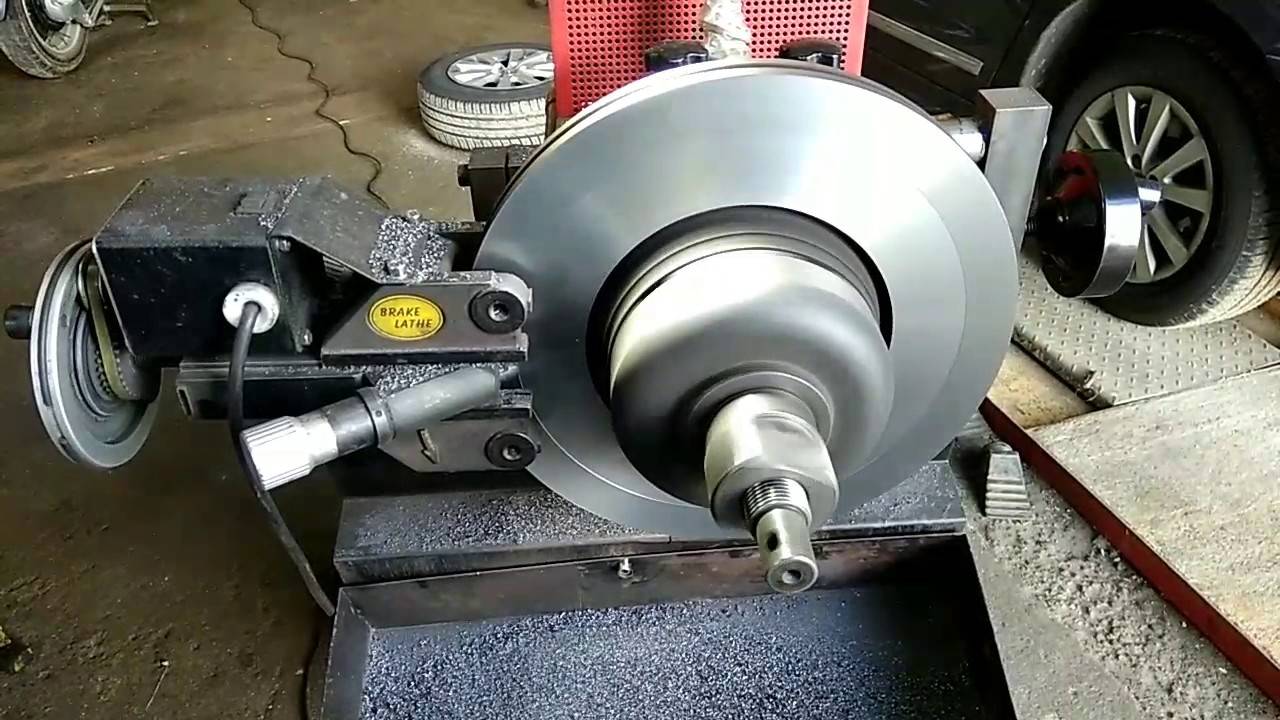

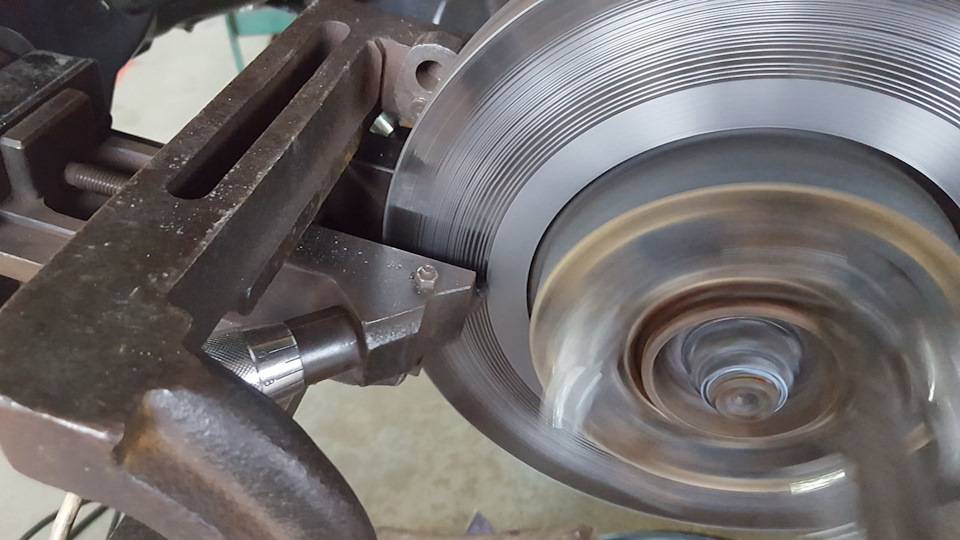

Процесс со снятием

На первый взгляд процедура кажется легкой. Но здесь есть свои определенные сложности. Не нужно подвешивать автомобиль и крепить что‐либо к суппортам — это плюс. Сложность заключается в том, что проточке подвергают сразу 3 поверхности ТД: верхнюю, нижнюю и околоступичную. Поверхности после выполнения работы должны быть идеально параллельными. Иначе биение никуда не уйдет.

До и после проточки

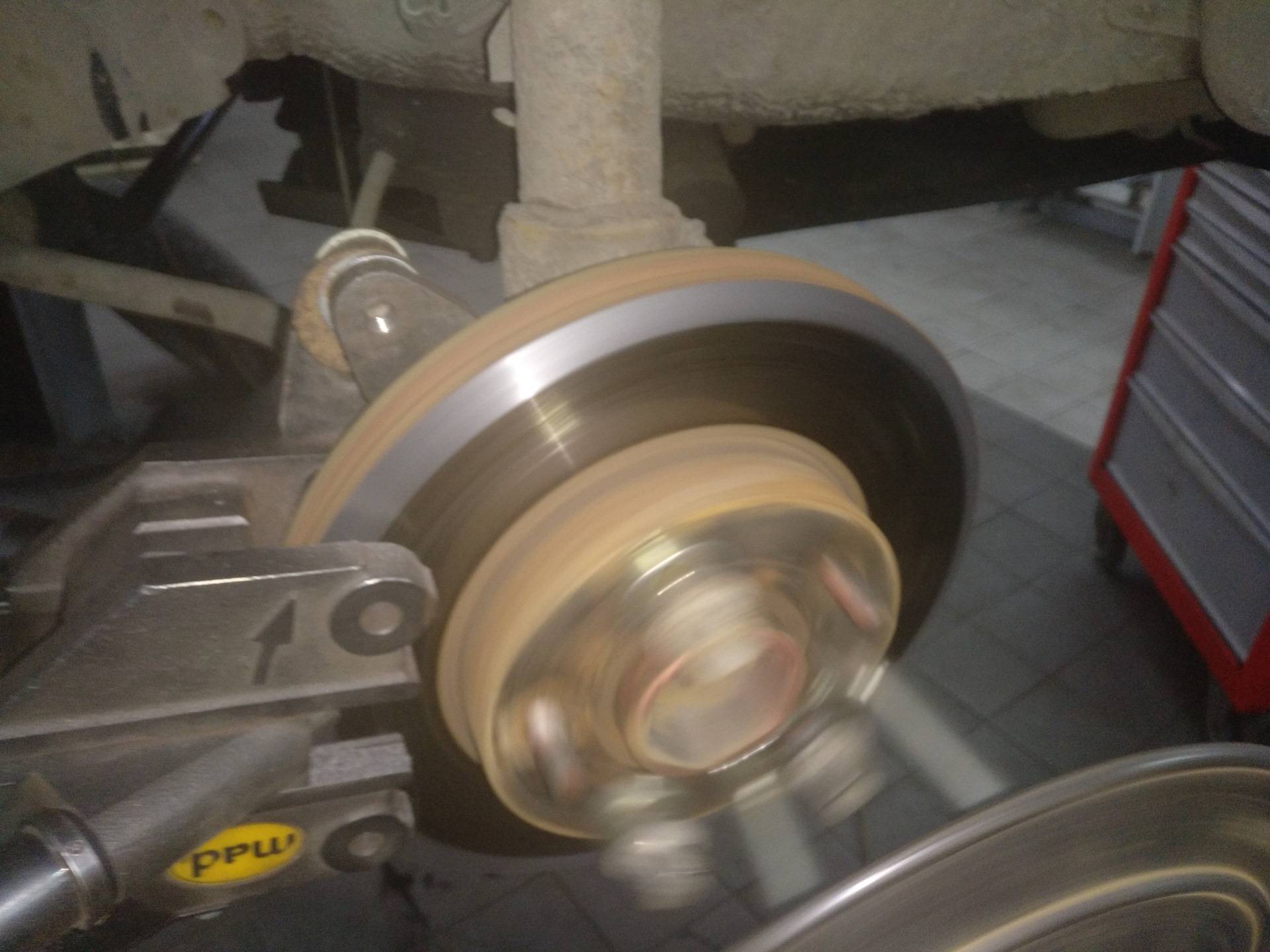

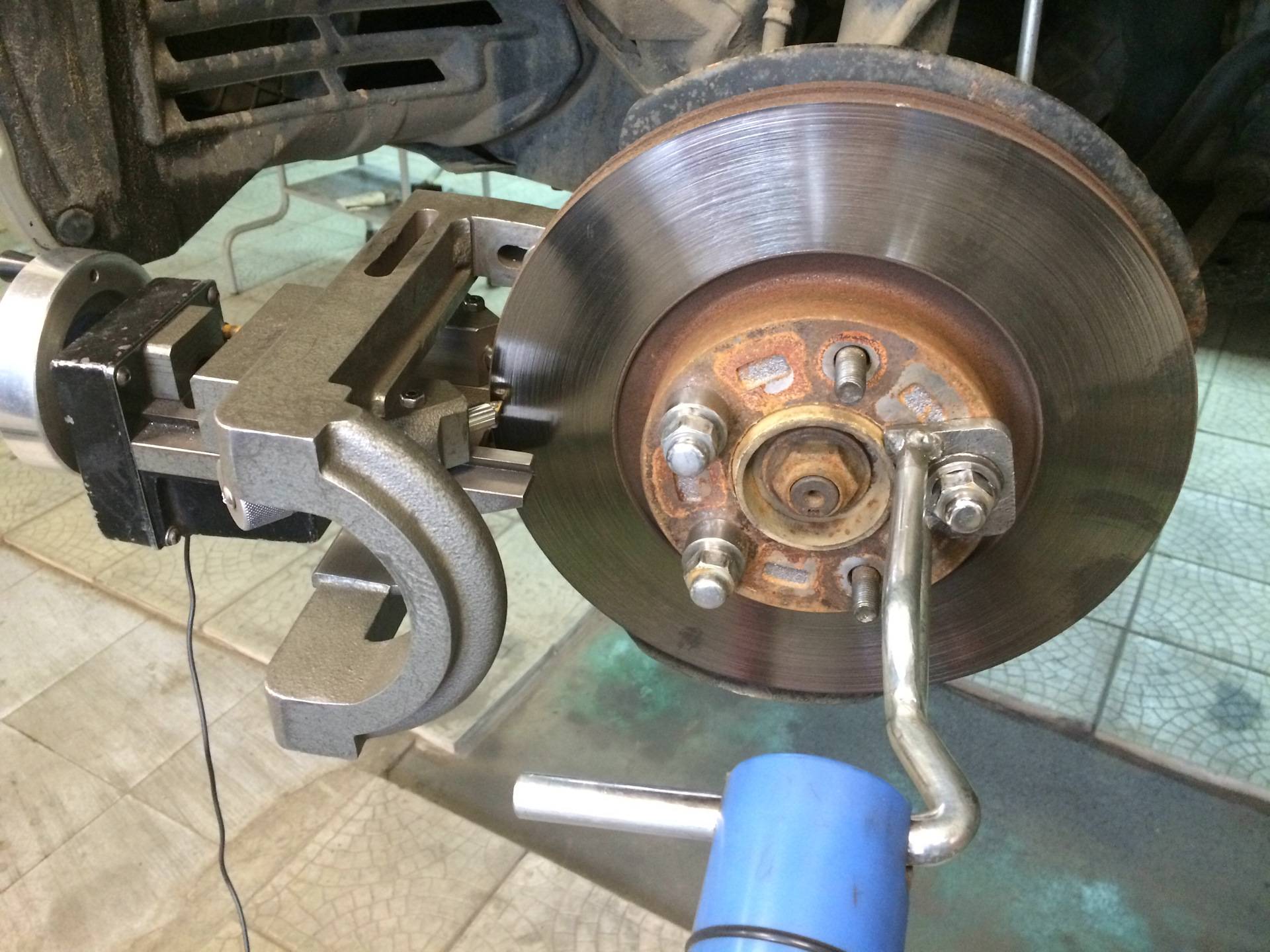

Процесс без снятия

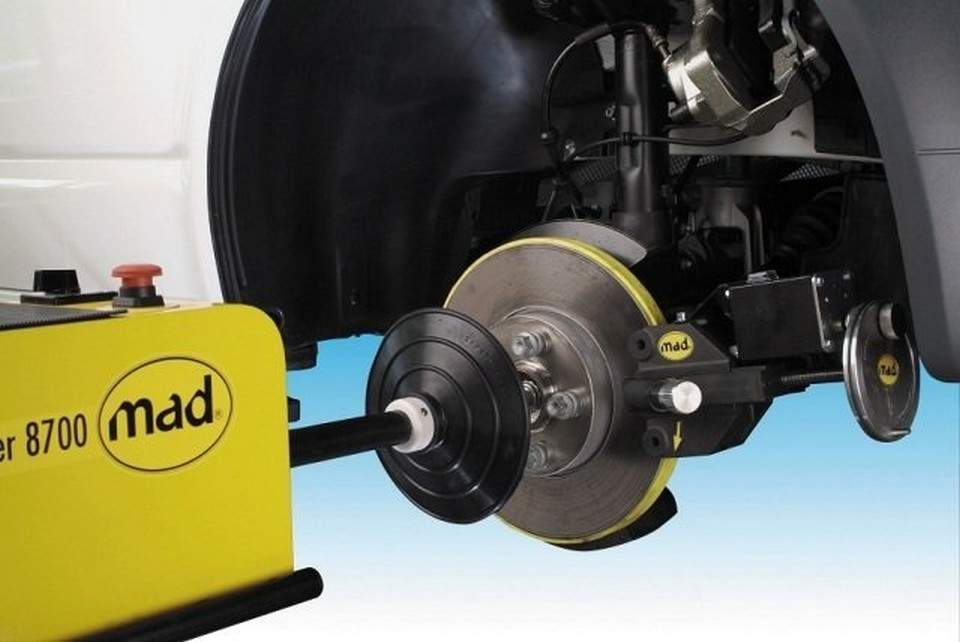

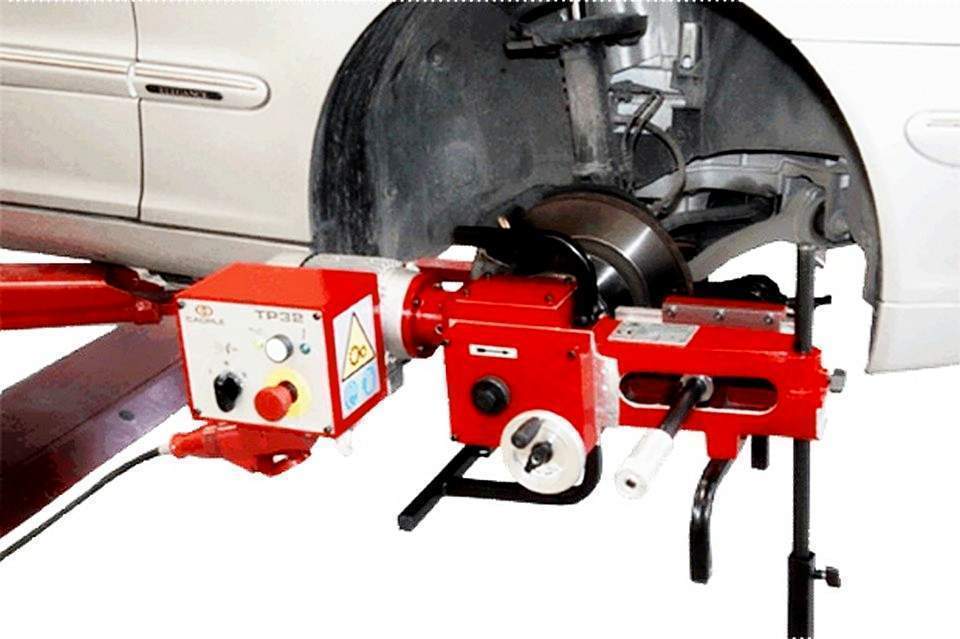

Используемые для этой процедуры станки крепятся прямо на ступицу и бывают 2 видов. Первый вариант — единый узел, который соединяется со ступицей через переходник. И это обеспечивает более точную обработку. Такой узел дорого стоит.

Оборудование попроще включает в себя отдельный узел, на котором располагаются резцы. Такие станки дольше монтировать на автомобиль, резцы придётся крепить на скобе тормозного суппорта.

И в первом, и во втором случаях вращение ступицы производит сам станок. Автомобиль при этом заглушен, КПП переключена в нейтральное положение.

Машину поднимают на подъемнике, снимают колеса.
Откручивают один суппорт и крепят его к пружине с помощью держателя.
Измеряют кривизну поверхности, чтобы определить, сколько металла нужно снять.
На шпильки ступицы крепят двигатель, который и будет вращать ТД.
К “ушам” суппорта прикручивают специальную раму, на которой будут работать резцы. Их будет два. Поверхность около ступицы не нуждается в обработке.
Далее начинается сама проточка.

Резцы медленно перемещаются по поверхностям, снимая за один проход несколько десятков микронов металла. За пару‐тройку проходов обрабатывается один ТД. Далее станок переставляют на другое колесо и повторяют.

Первыми снимают фаски, которые остаются от колодок. Так снижается нагрузка на оборудование, а резцы более качественно обрабатывают поверхность.

По завершении процедуры обязательно меняют тормозные колодки. Иначе обработанные диски быстро придут в негодность.

Неоспоримый плюс метода проточки — ТД не снимают с посадочного места, а значит, третью поверхность обрабатывать не нужно. Метод передовой, но имеет свои недостатки.

Несколько способов проточки без снятия

Как осуществляется расточка тормозных барабанов Какой бы способ проточки тормозных дисков вы ни выбрали, прежде чем начать работу, убедитесь в том, что их толщина больше предельно допустимой и в них нет трещин. Если же они слишком тонкие или имеют трещины, не рискуйте, ремонтируя их. Лучше купите новые. Проточкой называется выравнивание рабочих поверхностей с использованием резца, а предлагаемые ниже способы — это шлифовка тормозных дисков без снятия.

Существуют специальные агрегаты для шлифования тормозных дисков без снятия. Но я думаю, вы согласитесь со мной в том, что не стоит покупать агрегат ради шлифовки пары дисков. Дешевле будет полностью обновить тормозную систему.
Если диски стоят на ведущей оси. Понадобится ровный деревянный брусок размером 30×15×5 см и несколько листов наждачки с крупным абразивным зерном (например, №40) на тканевой основе. Использовать наждачку и брусок предпочтительней, чем абразивный круг для наждака. Потому что рабочая поверхность абразивного круга в скором времени после начала шлифовки перестанет быть плоскостью. А плоскость сторон бруска не изменится во время работы. Не забывайте менять наждачку — это ускорит процесс шлифовки и улучшит ее результат. Поднимете автомобиль домкратом и подставьте под него какую-нибудь страховку. Снимите колесо, тормозной суппорт и пыльник тормозного диска. Суппорт подвесьте повыше, чтоб не мешал. Запустите двигатель, включите передачу скорость, вращения отрегулируйте по своему усмотрению. Лист наждачки постелите абразивом вниз, на него широкой стороной положите брусок, а выступающие из-под бруска края листа загните вверх. Получившуюся конструкцию прижимайте поочередно широкой гранью к рабочим поверхностям тормозного диска. Не старайтесь нажимать на нее сильнее, лучше все время двигайте точку соприкосновения.
Стоящие на не ведущей оси тормозные механизмы шлифуются без снятия тем же приспособлением из бруска и листа крупной наждачки. Только двигаться будет не диск, а брусок с наждачкой. Двигать его будет сила ваших рук. Но сказать по правде, делать это без снятия диска уж очень неудобно дело пойдет гораздо быстрее, если вы снимите их и положите на верстак.
Шлифовка тормозных дисков на ходу. Этот способ подойдет для восстановления дисков, стоящих как на ведущей оси, так и на ведомой. Но он подойдет для устранения только незначительных дефектов. Результата сильной температурной деформации он устранить не сможет. Сначала из старых тормозных колодок следует изготовить специальные приспособления. Для этого нужна болгарка с алмазным отрезным диском. А также абразивный зачистной диск для нее. Из зачистного круга необходимо вырезать два клинообразных сегмента. В старых тормозных колодках сделайте две выемки в соответствии с формой клиновых фрагментов. Их глубина должна быть на несколько десятых миллиметра меньше толщины абразивных вставок, чтобы последние после установки возвышались над поверхностью колодок. Вставьте сектора в выемки, предварительно смазав их каким-нибудь клеем, чтобы не выпадали. Получившиеся «абразивные колодки» установите в суппорт вместо штатных. Для проточки рабочих поверхностей нужно проехать от 5 до 10 км, периодически притормаживая. Спланируйте маршрут так чтобы избегать резких торможений либо замедлений по ухабистым участкам. Во время поездки контролируйте результат шлифовки. Образовавшийся по периметру диска буртик можно убрать после окончания поездки обычным напильником с крупной насечкой.

После выравнивания рабочих поверхностей не помешает обработать их более мелкозернистой наждачкой для того, чтобы уменьшить глубину рисок. Использовать наждачку с мелким зерном сразу не следует, потому что она хуже выводит плоскость и поверхность будет гладкая, но волнистая.

Где искать неисправность

Биение передних дисков часто отдается не только в педаль, но и в руль.
Биение задних лучше ощущаются через вибрации на кузове.
Передние механизмы чаще страдают от температурной деформации, так как на них приходится основная нагрузка при торможении, следовательно, они сильнее греются. Деформация возникает следующим образом. При торможении диск нагревается и равномерно расширяется. Попавшая на какой-то участок вода, быстро остужает его, а он, остывая, сжимается и коробит всю деталь.
Задние более подвержены коррозии. Так как из-за их небольшой нагруженности, попавшая на них вода долго не высыхает.

Варианты самостоятельной проточки

Поскольку цена на услуги по профессиональной проточке многих пугает, некоторые автомобилисты задумываются относительно самостоятельного проведения подобной процедуры.

Настоятельно не советую браться за такую работу, если у вас нет навыков, опыта и специального оборудования. Подобная шлифовка точно не избавит от биения диска, и послужит временной мерой. Часто в видео инструкциях, а также в описаниях самостоятельной проточки, публикуемых на том же сайте Драйв, в ход идет болгарка, шлифовальные круги, наждачка и прочие подручные абразивы.

Эффект достигается незначительный, и только на некоторое время восстанавливает поверхность тормозного диска. Потому предпочтительнее отдать узел в руки профессионалов. В автосервисах есть специальный стенд, позволяющий без снятия провести обработку изделия.

При этом можно выделить 2 способа, которые все же можно использовать в гаражных условиях, пытаясь своими руками вернуть работоспособность тормозного узла на прежний уровень.

Напильник или болгарка

Сразу скажу, что представленный способ подходит только под автомобили ВАЗ, отечественные машины и старенькие иномарки. Интересно, что АвтоВАЗ даже в инструкциях по эксплуатации описывает, как автовладелец может сам с помощью напильника убрать буртики.

Есть усовершенствованный способ избавления от буртиков. Выглядит процедура так:

Сначала поднимается автомобиль и снимается необходимое колесо, за которым находится проблемный элемент;
Затем запускается двигатель машины;
Включается 5 передача;
Для удаления буртика можно взять напильник, либо же крупнозернистый диск для болгарки;
Прикладывая небольшое усилие инструментом к диску, за счет вращения колеса делается проточка;
После обработки диск обезжиривается.

Как вы поняли, здесь нужен помощник, чтобы один человек точил диск, а второй нажимал на педаль газа для обеспечения вращения ступицы колеса.

Важно быть предельно внимательным. Ни в коем случае не применяйте такой метод на иномарках, даже если это подержанный автомобиль , и на и новых авто

Шлифовка без снятия станком

Если и делать проточку самостоятельно, то только этим методом. Поскольку никто в свой гараж не станет покупать дорогостоящее специализированное оборудование, большинство обходятся обычным токарным станком.

Но современные технологии позволяют получить специальный станок для проточки за сравнительно небольшие деньги. Это агрегат высокого уровня, способный частично заменить профессиональные установки для проточки.

Проточка с помощью специального станка выполняется без снятия самого диска. Устройство, оснащенное электродвигателем, крепится на диске, и с обеих сторон агрегата имеются резцы. Тем самым удается избавиться даже от биения в гаражных условиях. Подробнее об использовании станка нужно читать в руководстве к конкретной модели.

Сначала проводится настройка стенда и его адаптация под параметры диска. Затем буквально за 5 минут девайс сам восстанавливает элемент тормозной системы, снимая необходимый слой.

А поскольку мы заговорили о тормозной системе, не лишним будет разобраться в работе соседа тормоза в виде сцепления .

Что вы думаете насчет самостоятельной проточки? Стоит ли этим заниматься своими руками, или лучше отдать диски в автосервис, где есть программируемое, автоматизированное профессиональное оборудование?

Спасибо, что вы с нами! Подписывайтесь, задавайте актуальные вопросы и рассказывайте о нас своим друзьям!

(2 оценок, среднее: 3,00 из 5)

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

Как писал ранее о приобретении ништяков и какой геморрой получился, я был бы ни я если бы позволил себе гонять на вибраторе (а точнее с дискомфортом)и так ездил и думал как же быть как быть, сдавать диски ни вариант, далеко, бенза больше сожжешь чем стоят диски, на проточку отдавать не хотелось так как уже имел горький опыт, после проточки становилось хуже ( а цена за такое удовольствие 1000-1500 русских), а если же на спец станке (а таких у нас нет и цена от 4000-5000) не вижу смысла для таза тратить бабло такое, легче купить еще 3 к-т передних дисков., и как то ночью ни спалось, и посетила мысля такая, а почему бы ни сделать проточку дисков на месте, но как, и тут меня осенило (кстати большинство реализации моих переделок приходят ночью когда ложусь спать, прям перед сном), а почему бы ни сделать абразивные накладки)))и понеслось…купил шлифовальный диск (ШД), характеристики на фото видно…

хорошо что не выкидываю сразу отработанные накладки…

так же валялся алмазный диск, который работал последний раз пару лет назад, и вот опять пригодился…

Преимущества и недостатки

Не каждый автомобилист решается на проточку, предпочитая просто заменить несколько изношенные и деформированные тормозные диски.

Каждый сам для себя решает, стоит ли проводить обточку

Важно понимать, что не всегда это можно сделать

К преимуществам проточки относят такие пункты:

экономия на замене дисков торможения;
увеличение срока службы комплекта тормозов.

Что же касается недостатков, то тут следует учесть следующее. Это не бесконечная процедура, которая проводится до определённой степени износа диска. Не каждый способен качественно обточить деталь своими руками. А в случае допущения ошибки и вовсе может последовать отказ тормозов при очередной попытке остановить машину во время движения.

Потому в основном автомобилисты обтачивают диски из соображений экономии. Не все готовы платить по 10-40 тысяч рублей за новые диски, предпочитая отдать 1-4 тысячи за проточку. При самостоятельной обработке цена и вовсе формируется из закупки необходимых расходников. В некоторых случаях получается бесплатно.

Про цену

Также проточки бывают двух видов:

Со снятием, когда проводят всю операцию на станке
Без снятия, когда к ступице колеса присоединяют специальный станок с двумя резцами и он точит поверхности

Если вы обращаетесь на СТО, на процесс со снятием, тогда получается что средние цены примерно такие:

Автомобиль «A» и «B» класса – примерно 3000 — 3500 рублей за пару
«С» класса – 3500 – 4000
«D» около 5000 — 6000 руб.

Про остальные классы не знаю, как правило представительские авто, обслуживают новыми запчастями.

Ремонт тормозных дисков своими руками

Если при торможении появилось биение, а автовладелец не готов к покупке новых ТД, проточку можно выполнить самостоятельно, не прибегая к услугам профессиональных мастеров, без использования специального оборудования, но хороший результат в этом случае гарантировать сложно. Своими руками поверхность дисков выравнивают обычно следующими способами:

в гараже при наличии болгарки (углошлифовальной машины) и наждачного станка;
непосредственно на автомобиле, используя ту же УШМ или снятый наждачный круг;
установив самодельные тормозные колодки с врезанными в них кусками отрезного круга.

В первом случае вместо наждачного круга закрепляем на станке тормозной диск, предварительно его необходимо отцентровать. Включаем «наждак», запускаем в работу болгарку – отрезным, а затем шлифовальным кругом обрабатываем неровную поверхность, убирая все шероховатости и выпуклости. Шлифовку плоскости выполняем с обеих сторон, обычно проточка одного диска выполняется за 15-20 минут. Необходимо не забывать о технике безопасности: во время работы надевать защитные очки, действовать режущим инструментом аккуратно.

Когда изнашивается поверхность тормозного диска, образуется своего рода буртик, мешающий нормально установить новые колодки по своим местам. Отшлифовать плоскость можно также с помощью болгарки или наждачного круга, но выполнить эту операцию уже в составе автомобиля. Для этого производим следующие действия:

поддомкрачиваем машину и снимаем колесо на той стороне, где будет производиться проточка ТД;
под колеса ставим подкаты, запускаем двигатель, включаем вторую или третью передачу;
запускаем углошлифовальную машинку, отрезным диском убираем все неровности на поверхности.

Можно не пользоваться УШМ, а к вращающемуся диску приложить круг от наждачного станка, держать его до тех пор, пока поверхность не станет относительно ровной. Идеальной обработки здесь добиться сложно, но все же это лучше, чем эксплуатировать авто с «гнутыми» ТД. В любом случае биение на руле и отдача в педаль должны уменьшиться. Еще некоторые водители для проточки применяют деревянный брусок с листом наждачной бумаги, в этом случае «наждачки» потребуется несколько штук.

Срок службы деталей тормозной системы, способы проточки дисков

Как и все узлы и механизмы в автомобиле, части тормозной системы (ТС) подвержены износу, они имеют определенный ресурс, установленный заводом-изготовителем. В среднем колодки выхаживают от 20 до 50 тыс. км, тормозные диски (ТД), как правило, служат в два раза дольше. Но ресурс может быть и другим, он зависит:

от стиля вождения;
погодных условий;
качества материалов;
выполнения норм при проведении ремонта.

При частом торможении, резком нажатии на педаль тормоза износ деталей происходит интенсивнее, от нагрева возникает деформация ТД, из-за этого срабатываются неравномерно и колодки. Также срок службы колодок и дисков сокращается во время эксплуатации авто в мокрую погоду, недолго служат неоригинальные запчасти сомнительного производства.

Замену ТД целесообразно проводить в том случае, если их рабочая поверхность имеет износ свыше установленной нормы, или сами запасные части стоят недорого. Конечно, всегда можно купить новые тормозные диски, но нет стопроцентной гарантии, что биение при торможении не исчезнет, так как детали бывают разного качества, или причина дефекта может скрываться в чем-то другом (например, между диском и ступицей скопилась грязь, сама ступица деформирована).

Известны способы проточки ТД:

на токарном станке;
в гаражных условиях на наждачном станке;
самостоятельно при помощи наждачного круга непосредственно на автомобиле;
с использованием оборудования Pro Cut.

Второй и третий способ не гарантируют хороших результатов, и чаще всего применяются в экстренных случаях, когда необходимо поездить лишь некоторое время, затем все равно нужно будет проводить более качественный ремонт. Проточка на токарном станке дает лучшие результаты, но здесь не учитывается то, что дефект может скрываться и в других деталях. Диагностика и ремонт на стенде Про Кат – самый надежный метод избавиться от вибраций в тормозной системе, единственный минус такого решения – не всегда оправданные финансовые вложения. В автосервисах подобная работа стоит недешево, иногда цена ремонта превышает стоимость самих запчастей.
