Как установить электронное зажигание на ИЖ Юпитер 5

Настройка подходящих параметров

Настройка бсз на иж юпитер 5 также требует особого внимания. Включается зажигание с подключенным тахометром. После тридцати секунд на панели устройства должны появиться показатели 3000, 4000, 5000 оборотов в минуту. Если они имеются, то коммутатор работает правильно.

В остальных случаях следует обратить внимание на ранее заземленные свечи. Вставляем отвертку в разъем холла, после чего вытаскиваем. Искра должна появиться на свечах

Если не удалось вызвать искру вышеописанными действиями, то причина некорректной работы в неправильности соединений

Искра должна появиться на свечах. Если не удалось вызвать искру вышеописанными действиями, то причина некорректной работы в неправильности соединений.

Настройка выглядит следующим образом. Выкручивается индикатор часовой формы и подгоняется поршень цилиндра. Подключив вольтметр ко второму и третьему разъему, необходимо начать вращать ось модулятора. После того, как скачок от 7 до 0,1 вольта будет обнаружен, модулятор необходимо закрепить с помощью гайки. Обычно выставляют необходимый угол опережения.

Пробный запуск должен увенчаться успехом, если компоненты установлены своими руками в соответствии с инструкциями. Теперь можно использовать БСЗ.

Основная «болячка» двигателя мотоцикла Иж Юпитер – это штатная контактная система зажигания. Любой владелец Юпитера рано или поздно сталкивается с проблемой отказа работы одного из цилиндров из-за изменения зазора в контактах или выхода из строя конденсатора. Регулировка помогает, но, как правило, не надолго. Кардинально решается эта проблема – установкой бесконтактной системы зажигания на мотоцикл.

Одноканальное БСЗ.

Наверняка есть много вариантов исполнения БСЗ, мы все их рассматривать не станем. Остановимся на самом простом, и наверняка самом распространенном в нашей стране варианте. Мотоциклетного рынка или мотомагазина, где можно купить заводское БСЗ, поблизости нет, токаря со станком рядом тоже нет. Исходить будем из этого.

Минимальный набор для установки

Но без минимального набора нам не обойтись, поэтому прежде чем начинать работу необходимо запастись следующими комплектующими, которые продаются в любом автомагазине или авторынке в нашей стране:

1. Коммутатор от ВАЗ 2108

2. Датчик Холла от ВАЗ 2108

3. Комплект проводов для БСЗ от ВАЗ 2107 (с трамблера (датчика Холла) на коммутатор)

4. Катушка зажигания двухвыводная (от автомобиля Ока или Газель с двигателем ЗМЗ 406)

5. Два автомобильных силиконовых высоковольтных провода необходимой длины с колпачками для свечей (можно купить комплект для ВАЗ и взять оттуда, можно просто найти б/у провода, предварительно убедившись в их работоспособности)

Далее, кроме комплектующих, нам понадобится небольшой ровный кусок листовой стали толщиной 1-1,2 мм, для изготовления модулятора и пластины под датчик Холла. Сразу предупреждаю, что нержавеющая сталь или цветные металлы для изготовления модулятора не подходят, так как они не являются магнитными материалами. Для изготовления пластины под датчик Холла можно использовать любой материал достаточной прочности.

Из инструмента могут понадобиться дрель со сверлами, напильники, зубило, молоток ну и другой инструмент, который, как правило, есть в любом гараже.

Процесс переделки

Демонтируем старую систему зажигания. Снимаем с мотоцикла пластину с контактами, конденсаторы, катушки зажигания с высоковольтными проводами. Коммутатор устанавливаем в правом бардачке.

Катушку зажигания крепим к раме под баком. Разъем проводки подключаем к коммутатору, подсоединяем черный массовый провод из разъема на массу. Провод с клеммы №1 разъема коммутатора подключаем к одной из клемм катушки. Вторую клемму катушки подключаем к старой проводке, к проводу на который подается «+12В» при включении зажигания. В старой проводке этот провод соединял обе катушки зажигания. От него же тянем дополнительный провод «+12В» на коммутатор, который подсоединяем к 4-му проводу в разъеме. Все тщательно изолируем. Провод с разъемом к датчику Холла заводим в полость генератора.

Можно проверить работоспособность системы. Подсоединяем датчик Холла к своему разъему, подсоединяем высоковольтные провода на катушку и на свечи зажигания. Обеспечиваем надежную массу свечам. Включаем зажигание и проводим металлическим предметом (можно плоской отверткой) через щель датчика Холла. На свечах должна проскочить искра. Схема работоспособна. (Если искры нет, то что-то подключено неправильно и необходимо все заново проверить.) Теперь осталось подать искру в нужное время в цилиндры, для этого:

Как сделать бсз на планету

Опыт с установкой БСЗ на Планету

Как я уже говорил, у меня тоже есть вполне себе советский Иж Планета-5, в котором я изредка ковыряюсь. С годами его братьев больше на дорогах не становится, но мой пока еще ездит. Поэтому сейчас пойдет рассказ о моей попытке добить прикрутить БСЗ к своему коню.

Идея БСЗ заключается в том, что вместо прерывателя на валу устанавливается «шторка» (модулятор), которая проходит через щель в датчике (оптическом или датчике Холла) и вызывает его срабатывание. Большим током через катушку занимается уже коммутатор, в котором есть силовой транзистор.

Изначально, после чтения кучи разных статей и постов сформировался такой список покупок:

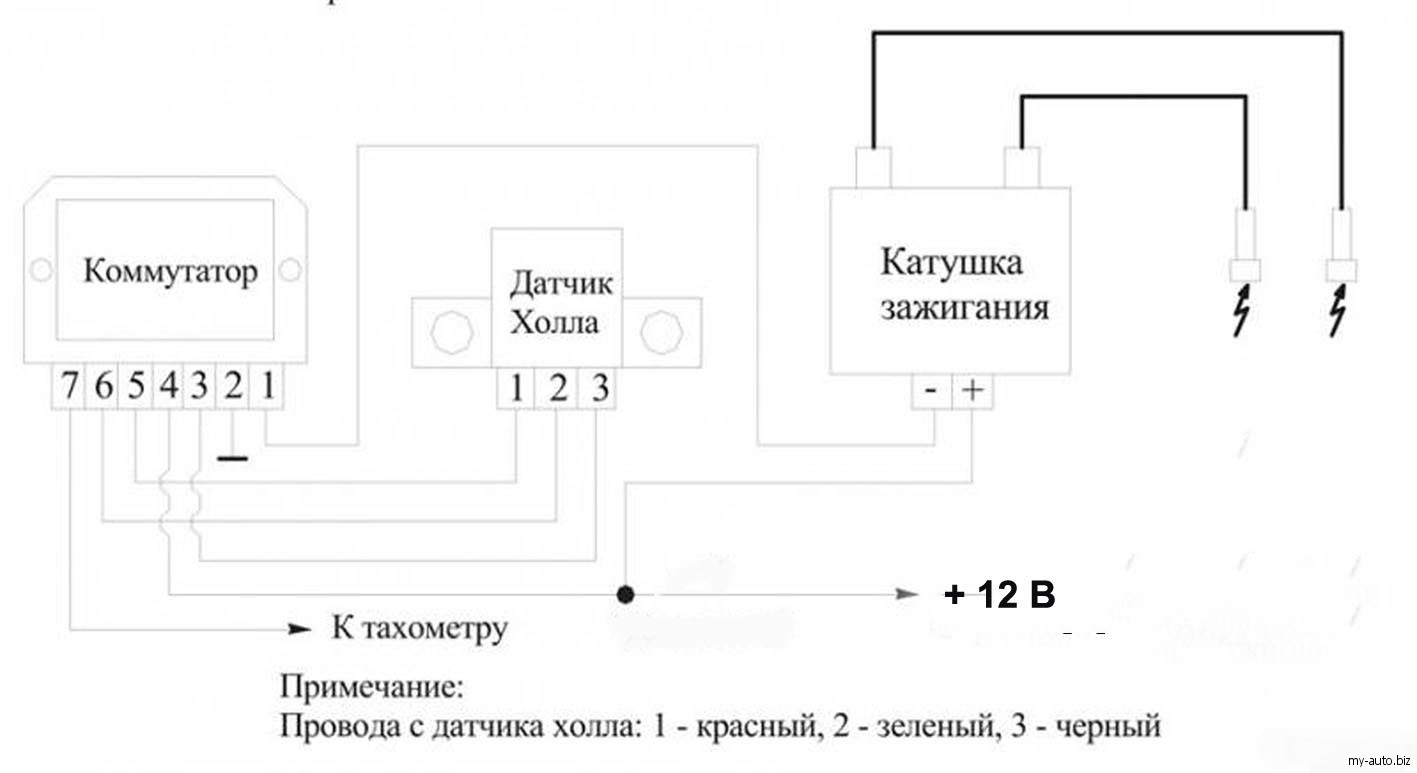

Затем, когда все это было у меня на руках, соединил это добро по следующей схеме (кликабельно):

Для крепления коммутатора понадобилось две металлические детали и немного фантазии. Место было выбрано недалеко от клаксона, где дуги безопасности соединяются с рамой. Сначала на болты от дуг был посажен некий кронштейн, сделанный из какого-то профиля. Затем к этому кронштейну был прикручен «адаптер» под размеры коммутатора. По фотографиям должно быть более понятно, что я тут пытался сейчас описывать.

Фаза 1: Испытание датчика Холла

Думаете, я сейчас буду объяснять, как его крепить? Хрен там. Вместо этого поговорим о том, почему это НЕ нужно делать. Дело в том, что датчик на основе эффекта Холла реагирует на магнитное поле. Именно поэтому ВАЗовский датчик имеет встроенный магнит по другую сторону зазора и именно поэтому шторка должна быть стальной. Ну а как работает трехфазный генератор в мотоцикле? Внезапно, его работа тоже связана с магнитными полями! И если крепить датчик Холла рядом с трехфазным генератором (а мы вынуждены делать именно так), то датчик может наловить от генератора много помех.

Иж Юпитер-5 регулируем зажигания

В этой статье подробно описывается тема: Иж юпитер-5 регулировка зажигания, но начнем немного с предисловия.

Если сейчас на дорогах преобладают мотоциклы заграничных производителей, то буквально лет 20-30 назад по нашим дорогам ездили исключительно отечественные Иж “Юпитер” и “Планета”. 2 года разницы выпуска, идентичный внешний вид, различий в них не так много, но все-таки Юпитер-5 выигрывает за счет двухцилиндрового двигателя и его облегченного запуска.

  • Двухтактный, двухцилиндровый 347,6 двигатель;
  • Воздушная или жидкостная система охлаждения;
  • Механизм отключения сцепления в автоматическом режиме;
  • Тормоза барабаны;
  • 18 колеса;
  • На руле обычная приборная панель (спидометр, лампочка зажигания и т.п.);
  • Два амортизатора. Настройка зажигания на Иж Юпитер 5 должна производиться с соблюдением всех правил. Для этого необходимо знать точный алгоритм действий при проведении данного мероприятия. Поэтому в данной статье мы подробно опишем как выставить зажигание на иж юпитер-5.

Настройка контактного зажигания на Иж Юпитер — 5

Рассмотрим поэтапно, как настроить контактное зажигание на данном аппарате:

  1. Выставить поршень нужного цилиндра: — вставить отвертку в цилиндр — прокрутить коленвал, придерживая отвертку
  2. Взять линейку и поставить рядом с отверткой.
  3. Провернуть коленвал, пальцем придерживая вниз отвертку, чтобы она стояла ровно. Находим мертвую точку.
  4. Провернуть коленвал в обратную сторону (на 1,5-2 мм).
  5. Искра образуется, когда кулачок размыкается, найти два регулировочных болта.
  6. Взять лампочку с двумя контактами, один соединить с массой, другой с контактом.
  7. Включить замок зажигания.
  8. Нужно найти момент, когда лампочка загорится (в тот момент, когда она загорается, происходит запуск), а когда она гаснет, контакт наоборот замыкает.
  9. Выключить зажигание, проделать и отрегулировать то же самое со вторым цилиндром

Регулировка зажигания Иж Юпитер — 5

После того как все манипуляции по настройке сделаны, приходит черед операции под названием Иж Юпитер-5 — регулировка зажигания.

Лучше производить от следующих устройств:

  • Прибор К-25 — имеет индикаторную головку, который заходит в отверстия под свечи или втулки и воротка с делениями из инструмента
  • Лампы 12 В, 2 Вт — с их помощью можно определить момент размыкания необходимых контактов прерывателей. Лампа должна быть подключена к массе и клемме прерывателя соответствующего цилиндра (для этого используют лампы с проводами на конце), на котором регулируется опережение зажигания.

Зажигание от скутера

Зажигание от скутера на Иж юпитер может работать без аккумулятора. Перед тем как его настраивать нам понадобится три детали:

  • Коммутатор от скутера;
  • Катушка зажигания;
  • Индуктивный оригинальный датчик (должен иметь выход на один провод).

Коммутатор постоянного тока питается от сети 12 Вт, также бортовая сеть мотоцикла 12 Вт, коммутатор имеет 4 провода, из них первый — плюс, второй — минус, третий — на катушку, четвертый — на индуктивный датчик. Минусовой провод с коммутатора надежно подключаем к минусовому проводу с мотоцикла (массе), плюсовой провод, который идет к штатной катушке, подключаем к плюсовому проводу коммутатора.

Подключение катушки зажигания:

  • минусовой провод подключаем к массе мотоцикла;
  • второй провод протягиваем к коммутатору и подключаем к выходу под катушку

Чтобы не тянуть дополнительный провод на индуктивный датчик через весь двигатель можно воспользоваться проводом, который соединял контактную группу и штатную катушку зажигания.

Для этого нужно взять с коммутатора провод, который идет на индуктивный датчик, и подключить к проводу, который шел к штатной катушке. Далее убираем конденсатор и подключаем индуктивный датчик

Для этого необходимо немного укоротить кулачок, также сделать на нем насечки, которые предотвращают проворачивания самого модулятора. Также стоит соблюдать параметры зазора между модулятором и индуктивным датчиком, который должен быть в пределах 1-1,5 мм. При установке зажигания нужно знать, что искра бьет в момент выхода модулятора из датчика, а не на входе.

После того как электронное зажигание от скутера будет установлено на мотоцикл, показатели его намного улучшатся. В частности он будет намного лучше заводиться (особенно это станет заметно при малом уровне заряда аккумулятора). Также заметно улучшится набор скорости. Мотоцикл будет ровно держать холостой ход, что говорит о правильной работе двигателя.

Руководство по установке, настройке и регулировке электронного зажигаия на ИЖ Планета 5

Инструкция по установке и настройке

В мотоциклах ИЖ Планета, будь то версия 3, 4 или 5 установка зажигания в соответствии со схемой должна осуществляться при помощи прибора, который шел в комплекте с мото. Но поскольку найти это приспособление сегодня не так легко, будем обходиться подручными средствами. Бесконтактное зажигание настраивается путем регулировки и выставления зазора контактов трамблера. Не менее важный нюанс — это правильное выставление момента искрообразования.

Если ваш ИЖ Планета 3 оборудован одноцилиндровым ДВС с генераторным устройством Г-36 М, то в данном случае процедура установки зазора осуществляется путем поворота эксцентрика, отмеченного на схеме цифрой 1. При этом болт 2 по схеме должен быть ослаблен, а сам эксцентрик проворачивается или в правую, или в левую сторону.

Перед тем, как выставить БСЗ на продуктах завода ИЖМАШ, коленвал необходимо повернуть. Проворачивается он до того момента, пока не произойдет момент наибольшего расхождения контактов. Именно в этом положении осуществляется настройка зажигания ИЖ Планета 5 — вам необходимо добиться того, чтобы максимальный зазор на контактах составлял в районе 0.35-0.45 мм.

В частности, выставление зазоров между контактами прерывательного устройства должна выполняться в таком порядке:

  1. В первую очередь производится поворот коленвалаа кик-стартером.
  2. Один из прерывательных элементов устанавливается в положение размыкания контактов. При этом болт, отмеченный на схеме номером 4, необходимо ослабить.
  3. Далее, используя эксцентрик под номером 3, производится выставление зазора, этот показатель должен составлять от 0.4 до 0.6 мм. После этого такие же действия осуществляются со второй парой контактов.

Следует отметить, что вся процедура должна осуществляться при открученных свечах. Когда вы поставите щуп в соответствующее отверстие под свечку в правом цилиндре, необходимо повернуть кик-стартером коленвал. Вам нужно найти верхнюю мертвую точку и найдя ее, на щупе следует сделать несколько отметок — одна из меток ставится на уровне отверстия, а другая должна быть расположена чуть выше — примерно на 2-3 мм.

В данном положении будет производиться начало размыкания элементов прерывательного узла, который стоит на нижней поверхности. Следует отметить, что процедура установки размыкания контактов осуществляется путем поворачивания основания, но для этого необходимо ослабить болты по номерами 2 и 7. И когда вы сможете правильно произвести настройку, эти винты необходимо будет затянуть.

После того, как момент на правом цилиндре был выставлен, аналогичным образом производится эта же процедура только на левом цилиндре. В целом ситуация аналогичная, только в данном случае поворачивается не нижнее, а верхнее основание, и при этом следует ослабить болты 1 и 7.

В данном положении будет производиться начало размыкания элементов прерывательного узла, который стоит на нижней поверхности. Следует отметить, что процедура установки размыкания контактов осуществляется путем поворачивания основания, но для этого необходимо ослабить болты по номерами 2 и 7. И когда вы сможете правильно произвести настройку, эти винты необходимо будет затянуть.

Необходимые детали

Чтобы система зажигания работала правильно, потребуется ряд вспомогательных деталей. Они перечислены ниже:

  • Коммутатор для БСЗ машины марки ВАЗ. Не стоит выбирать исключительно из низкого ценового сегмента. Множество положительных отзывов имеет коммутатор Астро;
  • Датчик Холла. Оптимальный вариант на юпитер 5 — аналогичный производитель ВАЗ. Приобретая его в фирменной упаковке, вы защищаете себя от подделок;
  • Бобина зажигания с двумя выводами. Следует выбирать между двигателем газели номер 406 или Окой с электронной системой зажигания;
  • Пара броне-проводов из силикона с колпачками из резины;
  • Модулятор — это пластинка , имеющая форму бабочки, изготавливаемая из железа.

Уровень горючего

Регулировка карбюратора К-65 начинается с замера количество бензина в баке поплавочного отдела. Для этого потребуется подготовить определенный перечень инструментов. Они есть практически у каждого домашнего мастера. Инструмент потребуется в процессе демонтажа карбюратора.

Когда устройство будет извлечено из пазов, потребуется снять с него крышку. Она прикрывает поплавковую камеру. Далее нужно взять линейку. На поплавке предусмотрен специальный язычок. Его нужно разгибать и подгибать для проведения настройки. Благодаря этому уровень топлива в камере будет меняться.

На плоскость разъема потребуется поставить линейку. Далее язычок необходимо правильно отрегулировать. Полоска на поплавке должна находиться на уровне 13 мм. Допускается отклонение ±1,5 мм. Сами поплавки должны стоять ровно. Корректировку необходимо производить очень точно. От этого зависит работа карбюратора.

Электрооборудование ИЖ Планета 5

На мотоцикле применяется 12-ти вольтовое электрооборудование. Электропроводка мотоцикла ИЖ Планета 5 однопроводная, роль минусового провода выполняет металлическая рама.

Среди основных компонентов можно выделить:

  1. Источники питания;
  2. Систему зажигания;
  3. Головной свет;
  4. Габаритное освещение и повороты.

Генератор

На мотоцикле устанавливается трехфазный генератор переменного тока, имеющий схему электромагнитного возбуждения.

Принцип его работы заключается в следующем:

  1. Электрический ток с обмоток, расположенных на статоре, подается на выпрямитель;
  2. Тот преобразует его в постоянный ток;
  3. И подает через замок зажигания потребителям.

На представленной инструкции указаны следующие элементы:

  1. Регулятор напряжения с выпрямителем БПВ-14-10;
  2. Ротор генератора;
  3. Статор генератора с обмотками;
  4. Щетки токоснимателя;
  5. Кулачок системы зажигания (батарейной);
  6. Контактный узел системы зажигания

Головной свет

В отличие от европейских стран, где существует требование обязательной комплектации аккумуляторной батареей мототехники с генераторами с постоянными магнитами – поскольку мотоцикл с неработающим двигателем должен иметь габаритные огни, в России подобных ограничений нет (см. также о схеме проводки мотоцикла Урал).

В цепь головного света входит:

  1. лампа головного света фары (35Вт);
  2. контрольная лампа синего цвета включения (2Вт);
  3. лампа стояночного света фары (4Вт);
  4. лампа заднего стоп-сигнала (15Вт).

Контрольные приборы

На мотоцикле установлены следующие контрольные приборы:

  1. спидометр со счетчиками суточного и общего пробегов;
  2. тахометр с контрольными лампами указателей поворотов и головного света;
  3. указатель температуры двигателя;
  4. вольтметр.

Инструкция по установке и настройке

В мотоциклах ИЖ Планета, будь то версия 3, 4 или 5 установка зажигания в соответствии со схемой должна осуществляться при помощи прибора, который шел в комплекте с мото. Но поскольку найти это приспособление сегодня не так легко, будем обходиться подручными средствами. Бесконтактное зажигание настраивается путем регулировки и выставления зазора контактов трамблера. Не менее важный нюанс — это правильное выставление момента искрообразования.


Схема и обозначение деталей трамблера ИЖ

Если ваш ИЖ Планета 3 оборудован одноцилиндровым ДВС с генераторным устройством Г-36 М, то в данном случае процедура установки зазора осуществляется путем поворота эксцентрика, отмеченного на схеме цифрой 1. При этом болт 2 по схеме должен быть ослаблен, а сам эксцентрик проворачивается или в правую, или в левую сторону. Перед тем, как выставить БСЗ на продуктах завода ИЖМАШ, коленвал необходимо повернуть. Проворачивается он до того момента, пока не произойдет момент наибольшего расхождения контактов. Именно в этом положении осуществляется настройка зажигания ИЖ Планета 5 — вам необходимо добиться того, чтобы максимальный зазор на контактах составлял в районе 0.35-0.45 мм.

По мнению специалистов, система зажигания должна настраиваться при демонтированной головке цилиндра. При этом сам поршень должен располагаться в положении, когда он не доходит до мертвой точки, чтобы узнать, какой зазор в данном случае должен быть, нужно воспользоваться книжкой по эксплуатации. К примеру, в версиях 3 этот параметр должен составлять 3.5-4 мм, в Планетах 4 — от 3 до 3.5 мм, а в версиях Спорт — от 3.5 до 3.8 мм. Именно в таком положении будет появляться искра. Процедура регулировки в данном случае выполняется путем поворота прерывательного узла, при этом болты, отмеченные на схеме номером 10, должны быть ослаблены.


Схема узла для ИЖ

Регулировка зажигания, в частности, выставление зазоров между контактами прерывательного устройства должна выполняться в таком порядке:

  1. В первую очередь производится поворот коленвалаа кик-стартером.
  2. Один из прерывательных элементов устанавливается в положение размыкания контактов. При этом болт, отмеченный на схеме номером 4, необходимо ослабить.
  3. Далее, используя эксцентрик под номером 3, производится выставление зазора, этот показатель должен составлять от 0.4 до 0.6 мм. После этого такие же действия осуществляются со второй парой контактов.

Следует отметить, что вся процедура должна осуществляться при открученных свечах. Когда вы поставите щуп в соответствующее отверстие под свечку в правом цилиндре, необходимо повернуть кик-стартером коленвал. Вам нужно найти верхнюю мертвую точку и найдя ее, на щупе следует сделать несколько отметок — одна из меток ставится на уровне отверстия, а другая должна быть расположена чуть выше — примерно на 2-3 мм. После этого коленвал необходимо продолжить проворачивать, это делается до того момента, пока верхняя отметка не попадет в положение, в котором была выставлена первая риска в верхней мертвой точке (автор видео — Гараж в СССР).

В данном положении будет производиться начало размыкания элементов прерывательного узла, который стоит на нижней поверхности. Следует отметить, что процедура установки размыкания контактов осуществляется путем поворачивания основания, но для этого необходимо ослабить болты по номерами 2 и 7. И когда вы сможете правильно произвести настройку, эти винты необходимо будет затянуть. Что касается непосредственно определения момента разрыва, то его можно выявить благодаря лампочке, которую заранее необходимо подключить к массе кузова и клемме трамблера.

После того, как момент на правом цилиндре был выставлен, аналогичным образом производится эта же процедура только на левом цилиндре. В целом ситуация аналогичная, только в данном случае поворачивается не нижнее, а верхнее основание, и при этом следует ослабить болты 1 и 7.

Сбор и установка системы

Контакты в прерывателе, конденсатор, бобины зажигания и броне-провода, являющиеся деталью прежнего устройства зажигания, наверняка устраняются. Коммутатор следует внедрить бардачок справа, а катушку зажигания прямо под бак. На катушке не предусмотрено зазоров для крепления, значит, её можно прикрепить с помощью массивного слоя клейкой ленты. Штатный болт также упраздняется с другими деталями.

На место болта следует установить шпильку заданного размера и надеть шайбу. Затем, ротор закручивается гайкой, находящейся на её конце. Датчик холла прикрепляется к статору с помощью любых средств. Основное правило при его установки — выставить оптимальное расстояние сечения модулятора и соотношение радиуса и линии симметрии.

Когда датчик холла удастся закрепить, накладываем модулятор. Он должен попадать в проделанное отверстие в датчике. В большинстве ситуаций наблюдается несоответствие размеров, поэтому необходимо подложить шайбы на шпильку. Если удалось соблюсти необходимый зазор, то рекомендуется поставить гравер и затянуть модулятор сторонней гайкой.

В каких случаях необходима настройка зажигания?

За время эксплуатации транспортного средства владелец сталкивается с множеством проблем. Самая серьезная поломка связана с двигателем. Для того, чтобы тратить значительные средства на капитальный ремонт, необходимо следить за техническим состоянием мотоцикла и осуществлять профилактические работы, в том числе регулировать клапана и СЗ (автор видео — Хана Рулю).

Если не следить за СЗ, то двигатель мотоцикла может не раскрывать до конца своего потенциала, не будет работать в полную мощность. Это можно привести к сокращению срока его службы. Настойка зажигания необходима, если двигатель плохо работает, стреляет глушитель или карбюратор. Правда, прежде чем настраивать СЗ, следует убедиться, что причина неисправностей в нем.

Бывает, отпускается болт маховика, которым соединяются две половинки коленвала, начинает люфтить и плохо работает. Даже иногда обрезает шпонку.

Настройка СЗ может понадобиться после ремонта замка 5. Сама установка и подключение выполняются согласно схеме.
