Протяжка головки блока цилиндров своими руками

Важность правильной затяжки болтов или гаек ГБЦ

Головка блока цилиндров (ГБЦ) — один из важнейших узлов автомобиля. Она закрывает блок цилиндров. В ней расположены распределительные валы, клапанные крышки и другие детали газораспределительного механизма. На ГБЦ постоянно воздействуют огромные переменные силы давления и температуры. Поэтому к её резьбовому креплению предъявляются особые требования.

Головка блока постоянно должна испытывать силу сжатия, которая задаётся определённым моментом затяжки резьбового крепления. Для того чтобы сила сжатия была равномерно распределена по поверхностям стыка головки с блоком цилиндров предусмотрено большое количество стяжных болтов или шпилек с гайками. Равномерность прижатия ГБЦ к блоку цилиндров обеспечивается определённой схемой порядка затяжки резьбовых соединений. Для уплотнения стыка используется прокладка головки блока, сделанная из особого материала, устойчивого к высокой температуре. При затяжке крепления головки она даёт усадку в тысячные доли миллиметра, что обеспечивает надёжную герметизацию стыка.

Соблюдения правильного порядка затяжки болтов ГБК гарантирует правильность её прижатия к блоку цилиндров

Последствия от перетяжки болтов крепления ГБЦ

Если затяжка резьбовых соединений головки блока ведётся с превышением усилия от номинального, то сила растяжения, которая воздействует на болт или шпильку, начнёт разрушать резьбу в блоке или вытягивать тело крепёжного элемента. Наступает так называемый момент текучести, когда при дальнейшем увеличении силы затяжки сила прижатия начнёт уменьшаться. Итог: быстрое прогорание прокладки в месте наихудшего сжатия.

Если же резьба в отверстиях блока будет сильно повреждена, то она уже не сможет обеспечить необходимое прижатие головки при правильном моменте затяжки. Её потребуется восстанавливать, а это дополнительные затраты. Опытные ремонтники мотористы на практике чувствуют предельную силу затяжки, которую может выдержать резьбовое соединение. Они никогда не допустят дефектов от перетяжки болтов или гаек.

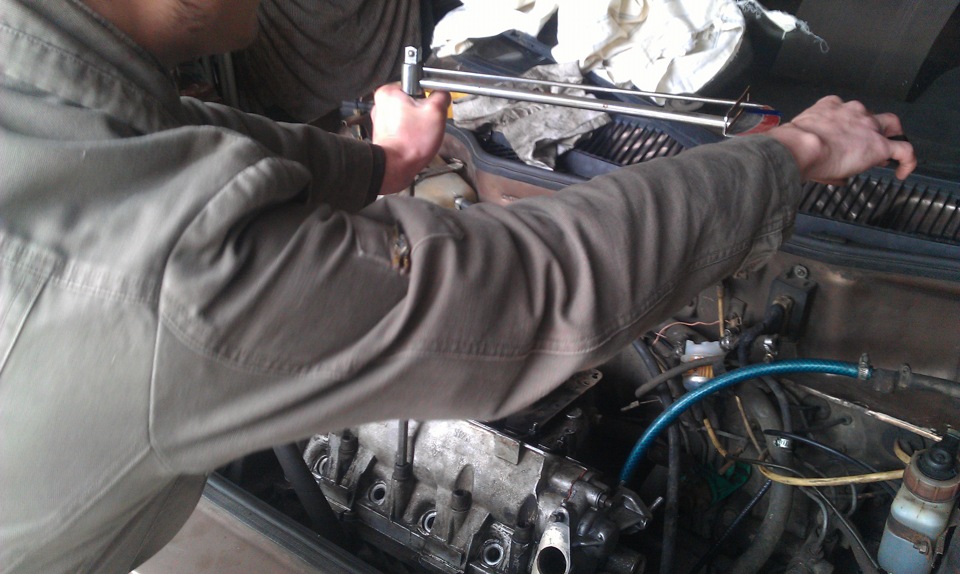

Работа динамометрическим ключом

Что будет, если недостаточно затягивать болты крепления ГБЦ

Если крепление головки выполняется с минимальным усилием, то это приведёт к слабому прижатию её к поверхности блока цилиндров. Между прокладкой и прилегающими к ней плоскостями блока и головки образуются микроскопические зазоры, которые обязательно приведут к прогоранию уплотняющего материала.

Проверка плосткости головки блока специальной линейкой

Признаки, что пробило прокладку ГБЦ

Задача прокладки ГБЦ — обеспечение герметичности, и недопущения проникновения газов из цилиндров обратно наверх, в моторный отсек, а также смешивания охлаждающей жидкости, моторного масла и топлива между собой. В ситуации, когда пробита прокладка ГБЦ, нарушается герметичность блока. Об этом автовладельцу подскажут следующие признаки:

Почему пробивает прокладку ГБЦ

В большинстве случаев причиной, по которой возникают проблемы с прокладкой ГБЦ, является банальный перегрев. Из-за него крышку блока может “повести”, и нарушится плоскость, по которой прокладка прилегает к двум соприкасающимся поверхностям. Как следствие, возникает разгерметизация внутренней полости со всеми вытекающими последствиями. Изменяют свою геометрию, в основном, алюминиевые головки. Чугунные таким неисправностям не подвержены, они скорее дадут трещину, чем искривятся, да и то в самых крайних случаях.

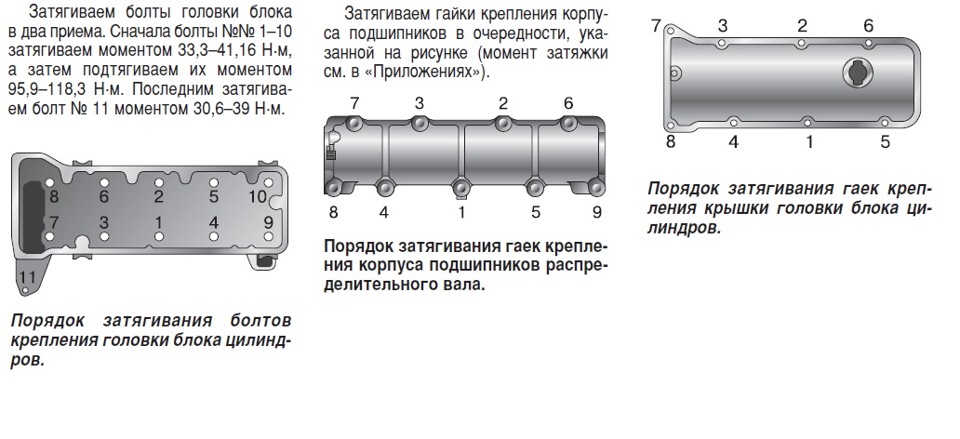

Схема протяжки болтов ГБЦ на ВАЗах «классике»

Также из-за перегрева прокладка может накалиться до таких температур, при которых она изменит свою геометрию. Естественно, в этом случае также произойдет разгерметизация. Особенно это актуально для железо-асбестовых прокладок.

Еще одна причина — нарушение момента затяжки болтов. Пагубное влияние оказывает как очень большое, так и малое значение момента. В первом случае прокладка может разрушиться, особенно если она выполнена из некачественных материалов. А во втором — пропускать выхлопные газы наружу, не препятствуя им. При этом газы вместе с атмосферным воздухом будут пагубно влиять на материал прокладки, постепенно выводя ее из строя. В идеале болты необходимо закручивать с помощью динамометра, показывающего значение момента, кроме этого, соблюдать при этом последовательность их закручивания. Справочную информацию об этом можно найти в мануале.

Как правило, последовательность затяжки заключается в том, что сначала закручивают центральные болты, а после этого остальные по диагонали. При этом закручивание происходит поэтапно. В частности, в автомобилях ВАЗ “классических” моделей шаг момента составляет 3 кгс. То есть, все болты в указанной последовательности затягиваются на 3 кгс, после этого дотягиваются до 6 кгс, и до 9. 10 кгс.

И самая очевидная причина — низкое качество материала, из которого сделана прокладка. Тут все просто. Старайтесь покупать изделия в проверенных магазинах. При выборе необходимо руководствоваться правилом “золотой середины”. Прокладка, конечно же, стоит недорого, поэтому не стоит переплачивать, как и покупать откровенно дешевый мусор. Главное, чтобы вы были уверены в магазине, где совершаете покупку.

Также не исключено что прокладка головки блока прогорела попросту от износа материала, ведь у всего есть свой строк службы.

Примеры мест пробоя прокладки ГБЦ

Также иногда причинами в работе прокладки бывают проблемы с нарушением процесса сгорания топлива (детонация, калильное зажигание). Из-за перегрева очень страдает головка блока цилиндров. В ней могут появиться трещины, которые также приведут к разгерметизации описанных систем. Головка, как правило, сделана из алюминия. А в процессе нагрева он расширяется быстрее, чем стальные болты. Поэтому головка начинает значительно давить на прокладку, а та испытывает перегрузки. Это и приводит к отвердеванию материалов прокладки, что в свою очередь вызывает разгерметизацию.

Часто когда прокладка выходит из строя, она прогорает по окантовке или между цилиндрами. В этом случае нередко возникает эрозия поверхности блока цилиндров и самой окантовки вблизи повреждения. Изменение цвета материала прокладки возле окантовки также может свидетельствовать о высокой температуре в камере сгорания. Для устранения неисправности часто достаточно установить правильный угол зажигания.

Для водителя важно понимать различие между понятиями «пробой» и «прогар» прокладки. Пробой в данном случае подразумевает существенное повреждение поверхности прокладки или отдельных ее элементов. В данном же случае (а чаще всего так и происходит) водитель сталкивается с прогаром

То есть, возникают незначительные повреждения, которые порой даже тяжело найти на прокладке. Однако именно они становятся причиной перечисленных выше неприятных ситуаций

В данном же случае (а чаще всего так и происходит) водитель сталкивается с прогаром. То есть, возникают незначительные повреждения, которые порой даже тяжело найти на прокладке. Однако именно они становятся причиной перечисленных выше неприятных ситуаций.

В каких случаях нужна?

При длительной эксплуатации машины иногда появляются следы протечек моторного масла или охлаждающей жидкости. В таком случае необходимо немедленно подтянуть крепеж ГБЦ, иначе может потребоваться серьезный ремонт мотора. Причинами появления протечек может быть перегрев силового агрегата и несоблюдение порядка затягивания болтов.

Когда усилие затягивания крепежных винтов движка ниже рекомендованных, может произойти прогорание прокладки, которое повлечет за собой демонтаж головки с последующей заменой поврежденной детали. Отмечены случаи, когда ремонтники не соблюдают порядок и момент затяжки ГБЦ, поэтому водители со стажем проводят проверку состояния болтов при пробеге 1 тыс. км после ремонта мотора.

Некоторые автомобилисты понятия не имеют, зачем соблюдать последовательность и регулировку момента затяжки болтов ГБЦ. Автомобилист должен понимать, что использование неподходящей технологии в результате станет причиной появления проблем в работе мотора

Это очень важно, и значит, что ему следует уделить внимание. Особенно если привыкли сами заниматься ремонтом своего «железного коня», а не обращаться за помощью на СТО

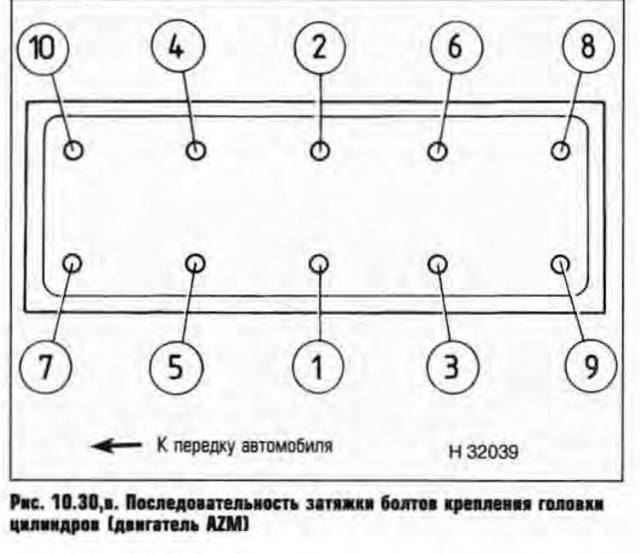

Цифрами отмечены элементы мотора, которые следует затянуть

Цифрами отмечены элементы мотора, которые следует затянуть

Цифрами отмечены элементы мотора, которые следует затянуть

Пока не приступили к вопросу порядка натяжения элементов ГБЦ, отметим, что каждый двигатель имеет свой момент затяжки. Соответственно, для каждого автомобиля коэффициент различен.

Некоторые автомобилисты считают, если они занимались ремонтом двигателя или затягиванием его винтов, то они имеют достаточно опыта. Но следует учитывать, что данную процедуру надо проводить только в соответствии с определенными параметрами двигателя. Эту информацию можно найти в мануале по эксплуатации к вашему авто.

Утечка масла — одна из причин необходимости натяжки компонентов ДВС

Отметим, что на момент натяжения влияют несколько факторов. Если сделать это самостоятельно, то нужно знать, что влияет:

качество и смазка отверстий, а также самих винтов. Если отверстия сухие или практически не смазаны, то это нужно сделать. Для смазки желательно использовать невязкие моторные жидкости

Обратите внимание на состояние резьбы и элемента, который в нее входит. Если компоненты мотора деформированы, а резьба засорена, то к натяжке лучше не приступать

Рано или поздно это приведет к снижению коэффициента силы сжатия прокладки, а в результате это может обернуться очень плачевно

Вплоть до капитального ремонта двигателя. Новый ли используете болт или старый. Если новый, то его показатель сопротивления и момента затяжки будет некорректным. Опытные специалисты рекомендуют, чтобы при использовании новых винтов процесс затяжки осуществлялся после двух-трех циклов закручивания. Чтобы сделать правильно, элемент нужно приложить немного усилий и затянуть элемент на 50% после момента затяжки

Рано или поздно это приведет к снижению коэффициента силы сжатия прокладки, а в результате это может обернуться очень плачевно. Вплоть до капитального ремонта двигателя. Новый ли используете болт или старый. Если новый, то его показатель сопротивления и момента затяжки будет некорректным. Опытные специалисты рекомендуют, чтобы при использовании новых винтов процесс затяжки осуществлялся после двух-трех циклов закручивания. Чтобы сделать правильно, элемент нужно приложить немного усилий и затянуть элемент на 50% после момента затяжки.

Подобную работу (затяжку) делают, когда проводят обратный процесс по сборке мотора автомобиля. И то, насколько правильно, надежно и крепко затянуты болты головки блока цилиндров, может сильно повлиять на работу камеры сгорания, газораспределительного механизма и мотора в целом.

Кроме попадания воды в моторное масло, может резко снизится мощность двигателя, резко возрасти звук мотора, и т.д. В любом случае – ничего хорошего после неправильной затяжки головки блока цилиндров не будет.

Чтобы с достаточным усилием затянуть болты головки блока цилиндров, обязательно пользуйтесь специальным инструментом, в данном случае это динамометрический ключ. У него есть специальная шкала, которая позволит определить усилие, с которым нужно делать затяжку болтов ГБЦ. Для каждого мотора существуют свои параметры затяжки, их узнаете из руководства по ремонту мотора данной машины.

Далее мы постараемся подробно объяснить и продемонстрировать на фото ключевые моменты, как правильно и надежно затянуть болты головки блока цилиндров, чтобы обеспечить надолго надежную и правильную работу двигателя  автомобиля.

Инструкция по затяжке болтов ГБЦ

Рекомендуется следовать инструкции производителя Мануал по ремонту конкретного двигателя, в той части, где говорится об установке ГБЦ, должен соблюдаться неукоснительно. В частности необходимо пользоваться динамо-ключом. Допустимое от требуемого по инструкции отклонение усилия не должно превышать 0,5 кгс·м. Накидные или рожковые ключи не подходят, поскольку усилие в этом случае невозможно контролировать. Порядок также важен: сначала нужно притянуть головку в центре, а затем постепенно переходить к краям. Чтобы затянуть болты правильно, необходимо очистить крепежные отверстия от скопившейся грязи. Если эти попытки безуспешны, можно смазать резьбу болтов маслом, но нельзя лить масло прямо в колодец. Это действие приводит к разрушению отверстия болтом впоследствии.

Таким образом, наиболее распространенные ошибки, допускающиеся в процессе затягивания болтов ГБЦ следующие:

• перетяжка крепежных элементов;
• использование старых или новых крепежей, не подходящих по размеру;
• нарушение схемы затяжки;
• подтяжка болтов неподходящим инструментом;
• попадание технического масла в крепежные отверстия.

Регулировка момента затяжки болтов

Для того чтобы выполнить все правильно и избежать ошибок нужно строго придерживаться определенных правил и соблюдать порядок выполнения.

Динамометрический ключ

Сначала, при помощи динамометрического ключа, ставим держатель в нулевое положение. Это означает, что данные устройства, равны моменту исходной позиции. Затем, нужно посмотреть на показатель прибора при старте крепежа. Вращая держатель, следим за показателями. Если момент не изменился, то это означает, что крепеж может поддаваться растяжению и это нормально, так и должно быть. Если момент быстро возрос, необходимо достичь движения болта. Этот говорит о малом растяжении держателя. Значит, нужна стабилизация.

Во время работы автомобиля, болты, которыми закреплена головка блока цилиндров, все время испытывают различные воздействия. Постоянно происходит их нагрев и остывание, что со временем приводит к разрушению структуры крепежей.

Для всех силовых агрегатов имеются конкретные правила, которых необходимо придерживаться при работе:

1. Строго следуйте тем данным, которые указаны в практическом руководстве к ВАЗ 2109.
2. Регулировка проводится только динамометрическим ключом. Применение иного приспособления не позволит выполнить правильно эту работу.
3. Используйте, лишь исправные болты.
4. Начиная работать, обязательно проверьте, в каком состоянии находятся держатели.
5. Строго придерживайтесь показателей момента затяжки, рекомендованных изготовителем.

Наиважнейшие данные касающиеся регулировки, есть в аннотации к каждому конкретному авто. Вследствие этого, надо внимательно изучить и придерживаться того, что в нем написано. Во время эксплуатации транспортного средства, нужно строго соблюдать все требования производителя и систематически диагностировать авто. Правильная и отлаженная работа силового агрегата ВАЗ 2109, предотвращает надобность в регулировании держателей головки блоков цилиндров.

Так как, головка блока цилиндров ВАЗ 2109 непростой узел, то необходимо проводить ремонтные работы лишь при абсолютной уверенности в своих действиях. Строго соблюдая порядок выполнения работ. В случае обнаружения отклонения в работе мотора, немедленно проведите его диагностику. Это позволит избежать более дорогостоящих ремонтных работ.

Схема затяжки

Схема затяжки ГБЦ такая же, как и на традиционных моделях и начинать нужно с центра. Проходит в четыре приёма.

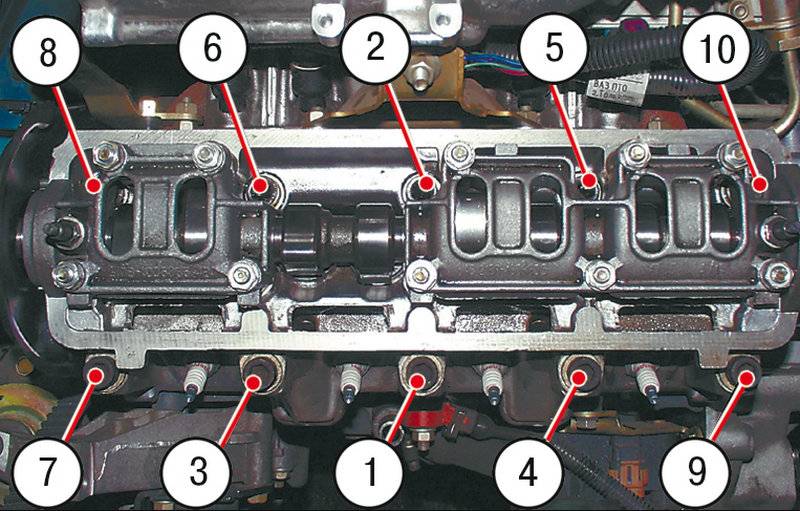

Схема по которой должна проходить протяжка ВАЗ 2109

• затяжка моментом 2,0 кгс/м
• затяжка моментом 7,5 — 8,5 кгс/м
• доворачиваем на 90 градусов.
• повторно доворачиваем на 90 градусов.

Чтобы было понятней опишем подробней этой процесс:

1. С помощью динамометрического ключа затягиваем болты в указанной на рисунке последовательности до 2,0 кг/см.
2. Потом проходимся по второму кругу и дотягиваем до 8 кгс*м.
3. Далее докручиваем на 90 градусов.
4. Проходим по второму кругу, докручивая еще на 90 градусов.

Правильная подтяжка

В ином случае он меняется. Длина меряется вместе с шайбой. Не пытайтесь заменить динамометрический ключ иным приспособлением иначе, последствия могут быть непредсказуемыми.

Инструкция по затяжке болтов ГБЦ

Как уже упоминалось выше, для затяжки головки блока цилиндров пользуемся исключительно динамометрическим ключом.  Рожковым или накидным ключами невозможно затянуть ГБЦ с нужным усилием, даже если воспользоваться дополнительными  инструментами, ломиком или трубой.

Находящийся возле ручки динамометр показывает, какое усилие было применено при затяжке, а это требование должно быть выполнено точно. Допускается небольшое отклонение от требований, порядка 0,5 кг/м.

После того как взяли динамометрический ключ, запомните второе требование – порядок затяжки болтов (гаек) головки блока цилиндров. Порядок представляет собой определенную схему, которую нужно неукоснительно выполнять.

Первыми затягиваются центральные гайки (болты), а потом постепенно переходим к краю ГБЦ.

Существует несколько схем затяжки головки, и все они правильные. Главное — соблюдать «железное» правило: затягивать болты (гайки) парами от центра к краям. И не старайтесь сразу затягивать полностью, так можно перекосить головку. Затяжку проводите в три этапа: сначала болты (гайки) слегка подтяните, потом сильно подтяните, а затем окончательно сильно затяните. Для первой затяжки динамометр ключа  выставите в положение 3 кг/м, дальше-больше. Промежуточная затяжка должна быть «озвучена» характерным потрескиванием. Этот звук означает, что гайка (болт) дотянут правильно. Опытные слесари рекомендуют  делать затяжку болтов (гаек по диагонали).

После этого окончательно затяните ГБЦ, и мотор можно эксплуатировать. Динамометрический ключ выставляется в максимальное положение, которого требует руководство по ремонту данного автомобиля.

Важно! После щелчков, при окончательной затяжке, тянуть болты (гайки) дальше нельзя! Это приведёт к срыву резьбы

После затяжки головки блока цилиндров  дайте ей «отстояться». Чтобы не терять зря время, можно пока прикрутить коллектора, и другое снятое при разборке оборудование, натянуть цепь и т.д.  Подождав 30-40 минут,  сделайте контрольную затяжку.

Дело в том, что прокладка, которая ставится между головкой блока цилиндров и самим блоком двигателя, имеет свойство «усаживаться», т. е заполнять неровности и канавки, которые есть на поверхностях ГБЦ и блока, хотя невооруженным глазом они не заметны. Если контрольную затяжку проигнорировать, то в скором будущем прокладку «продавит», и ремонт двигателя придется повторить.

И еще! После небольшого пробега на отремонтированном двигателе (не более 100 км), следует еще раз подтянуть болты (гайки ГБЦ), это нужно обязательно сделать, потому что «на горячую», т. е прогреется, прокладка может еще раз «усесться».

Вот и все инструкции, которые помогут автолюбителю самостоятельно затянуть головку блока цилиндров автомобиля. Главное — не перепутать последовательность затяжки и не допускать рывков при работе динамометрического ключа.

Если следовать нашим советам, то затяжка головки блока цилиндров автомобиля пройдет быстро, сэкономит вам деньги (не придется обращаться на СТО) и обеспечит долгую и надежную работу двигателя автомобиля.

Ещё кое-что полезное для Вас:

• Что делать, если машина глохнет на холостом ходу (холостых оборотах)?
• Руководство по замене направляющих втулок клапанов своими руками
• Притирка клапанов своими руками

Распространенные ошибки при затяжке головки

Отметим, что допущенные ошибки во время установки головки блока цилиндров могут привести к повреждениям самой головки и блока цилиндров. Также после начала эксплуатации ДВС возможно появление серьезных неисправностей, которые способны быстро вывести двигатель из строя. В ряде случаев силовой агрегат может пострадать так сильно, что потребует капитального ремонта или замены такого мотора на контрактный двигатель. В списке различных ошибок, которые приводят к нежелательным последствиям, стоит отдельно выделить: перетяжку болтов, попадание моторного масла в отверстия для установки болтов крепления, работу с неподходящими или изношенными насадками на динамометрический ключ, нарушение порядка затяжки болтов, использование болтов, которые не подходят по размеру.

Достаточно часто отверстие под болт крепления в блоке цилиндров оказывается забитым грязью, ржавчиной и т.п. Попытки очистить отверстие не всегда дают положительный результат. В результате закрутить болты с должным усилием может быть очень трудно. По этой причине резьбу болтов смазывают маслом. При этом запрещается заливать масло в само отверстие для улучшения смазки. Такие действия могут привести к тому, что колодец с резьбой попросту разрушится после закручивания болта. В такой ситуации блок цилиндров нужно будет ремонтировать или даже менять.

Также к возникновению проблем может привести и попытка затянуть ГБЦ без использования динамометрического ключа. В таком случае момент затяжки зачастую оказывается превышен. Последствия могут быть самыми разными, но зачастую болты крепления головки ломаются, после чего возникает необходимость повторной разборки двигателя для удаления обломков и ремонта блока цилиндров.

Болты для затяжки ГБЦ обычно имеют головку под шестигранную насадку, реже выполняются в виде квадрата. Если насадка окажется изношенной, тогда во время затяжки существует риск ее проворачивания. В результате «слизываются» грани головки болта. В подобной ситуации поврежденный крепежный элемент трудно закрутить или открутить для замены. Что касается подбора болтов, необходимо дополнительно учитывать некоторые особенности. Во многих руководствах по ремонту можно встретить информацию о том, что болты допускается использовать повторно. Как показывает практика, оптимально менять крепежные элементы на новые после каждого снятия ГБЦ.

Дело в том, что после затяжки болт становится немного длиннее, то есть вытягивается

По этой причине следует обращать внимание на максимально допустимую длину болта, которая должна быть прописана в руководстве по эксплуатации. Если новых болтов нет, тогда перед установкой необходимо промерить имеющиеся крепежные элементы. В том случае, когда болт оказывается немного длиннее по сравнению с максимально допустимым показателем, тогда происходит его упор в дно отверстия в блоке цилиндров

Результатом становится или поломка болта, или раскол самого блока цилиндров

В том случае, когда болт оказывается немного длиннее по сравнению с максимально допустимым показателем, тогда происходит его упор в дно отверстия в блоке цилиндров. Результатом становится или поломка болта, или раскол самого блока цилиндров.

Напоследок добавим, что не исключено и попадание рабочих жидкостей из одной системы в другую (например, тосол попадает в масляные каналы). Неисправности такого рода являются достаточно серьезными, так как нарушения нормальной работы системы смазки или охлаждения приводят к перегреву ДВС, ускоренному износу трущихся деталей, заклиниванию мотора и т.д.

Как самостоятельно определить, что прокладка головки блока цилиндров прогорела. Рекомендации по протяжке ГБЦ после замены. Какую прокладку лучше выбрать.

Коренные и шатунные вкладыши: назначение, устройство и особенности работы подшипников скольжения. Как правильно затягивать вкладыши, момент затяжки.

Для чего и когда головку блока цилиндров необходимо шлифовать. Как проверить привалочную плоскость головки блока своими руками. Фрезеровка и шлифовка ГБЦ.

Назначение головки блока цилиндров ДВС. Материалы и способ изготовления, особенности крепления головки к блоку цилиндров, составные элементы ГБЦ.

Снятие головки блока цилиндров двигателя своими руками в гаражных условиях: подготовка и снятие ГБЦ. Как снять головку, если она прикипела. Полезные советы.

Назначение блока цилиндров в конструкции ДВС. Разновидности, материалы и способы изготовления. Преимущества и недостатки блоков из чугуна и алюминия.

голоса

Рейтинг статьи

Назначение и строение ГБЦ

Головка блока цилиндров — своеобразная крышка камеры сгорания. Для возможности работы ДВС здесь размещаются впускные и выпускные клапаны, свеча(и) зажигания и различные датчики (зависит от конструкции мотора).

Что происходит в ГБЦ во время работы мотора

Если не углубляться в «дебри» моторостроения, на ГБЦ действует две основные силы.

1. Внутренее давление камеры сгорания. При воспламенении топлива в цилиндре образуется избыток сил, проворачивающих коленвал. Указанная сила действует на все стенки рабочей камеры и головку в том числе.
2. Интенсивный нагрев приводит к выворачиванию детали. Повышенная температура внутри камеры сгорания может повредить ГБЦ.
3. Давление внутри смазочных и охладительных магистралей. Внутри картера и системы охлаждения установленные насосы, подающие жидкости к узлам агрегата.

Силы, действующие на ГБЦ во время затягивания болтов

От правильности затяжки болтов зависит стабильная работа двигателя. При закручивании элементов крепления деталь подвергается сильному давлению. В местах, где проходят шпильки. Следовательно, если нарушить последовательность действий – головку потянет и ее придется протачивать.
