Привод стеклоочистителя – как устроен этот механизм?

Отличие летних и зимних дворников

Без всяких сомнений можно утверждать, что между зимними и летними дворниками имеются индивидуальные отличительные параметры. Во-первых, они отличаются по составу и качеству резины. Владельцы автомобилей, которые часто водят автомобиль зимой, во время снегопадов или сильных морозов, будут согласны с тем, что появляется проблема налипания снега и обледенения автомобильных стеклоочистителей. Обычно для дворников тяжело исполнять поставленные задачи по очистке стекол. Резинки также могут просто примерзнуть к стеклу.

Изготовители разрабатывали конструкцию дворников, и создали стеклоочистители с особыми свойствами резины на зиму. Ее состав включает в себя более гибкую и мягкую резину, она не способствует задержке снега и льда, а также не примерзает к заднему и переднему стеклам. Это обеспечивается с помощью поверхности, которая отталкивает воду. Эта особенность дает возможность функционировать стеклоочистителям при сильных снегопадах или морозах.

Принцип работы стеклоочистителя

На автомобилях ВАЗ 2108, 2109, 2113, 2114 (кузов хэтчбек) установлен стеклоочиститель, и стеклоомыватель заднего стекла. На моделях ВАЗ 2199, 2115 (седан) очистителя заднего стекла нет.

«Дворники» лобового стекла, имеют несколько режимов работы, прерывистый (работа с паузой), низкая (первая) скорость, высокая (вторая) скорость, разовое троекратное очищение стекла, режим работы со стеклоомывателем. Задний очиститель работает только в одном положении и совместно со стеклоомывателем заднего стекла.

Типичные неисправности работы стеклоочистителя и методы их устранения:

К неисправностям стеклоочистителя относятся:

1) Полная неработоспособность системы (не работает ни один режим, не слышно работы электромотора):

  • проверить наличие напряжения в 12 вольт на клемме 6, в разъеме стеклоочистителя, массу 4, а также проверить все питающие схемы (предохранитель 4 и 5, переключатель, монтажный блок, замок зажигания и так далее);
  • проверить работоспособность переключателя режимов (наличие управляющего напряжения 12 В, на клеммах 1 и 2 разъема стеклоочистителя, при переключении режимов);
  • проверить работоспособность самого электромотора (требуется демонтаж и разбор);

2) Не работает прерывистый режим (все остальные работают);

основная причина, это неработающее реле «КЗ», на схеме, и переключатель режимов (легче всего проверить методом подмены, на заведомо исправное)

3) Щетки стеклоочистителя не останавливаются в положенном, нижнем положении, а останавливаются в любом месте (щетки могут выходить за рамки лобового стекла):

  • сломался (или выгорел) концевой выключатель в электромоторе (заменить не возможно, только мотор целиком, но можно попробовать исправить и починить выключатель);
  • неправильная регулировка положения дворников (выставить дворники по месту);
  • начал обходится вал привода механизма щеток (разбор и замена вышедших из строя деталей);

4) Слышен шум электромотора, но щетки не двигаются (щетки могут дергаться, на одном месте):

  • обошелся («слизало» шлицы) приводной вал привода механизма стеклоочистителя (заменить или исправить шлицевую часть электромотора);
  • раскрутилась гайка, крепящая шток механизма, к валу электромотора (затянуть гайку);

5) Нет срабатывания дворников, после включения стеклоомывателя:

  • скорее всего, вышел из строя подрулевой переключатель режимов (заменить на заведомо исправный);
  • возможно нарушение работы и исправности монтажного блока (измерить напряжение на клеммах 9 и 18);

6) Плохое качество очищения стекла.

  • щетки стеклоочистителя потеряли эластичность (заменить щетки на новые);
  • попадание масляных материалов на стекло (масло из выхлопной трубы впереди едущего автомобиля, воскование на мойке, загрязнение после полировки и так далее)

Поиск неисправностей и ремонта, заднего стеклоочистителя происходит по схожим принципам, (схема прилагается ниже), за исключением отсутствия в работе заднего стеклоочистителя режимов работы, и соответственно отсутствия некоторых деталей (реле, концевого выключателя в электродвигателе и так далее).

Электрическая часть стеклоочистителя лобового стекла:

Схема стеклоочистителя имеет несколько типов исполнения. При любой схеме исполнения стеклоочистители должны обеспечить очистку лобового стекла при любом количестве осадков. Привод автомобильных стеклоочистителей, как правило, имеют две скорости. Он должен обеспечить укладку щёток при выключении в крайнее положение, не мешающее обзору водителя.

На современных автомобилях привод стеклоочистителя имеет режим прерывистой работы. Он обеспечивается тепловым или электронным реле, включенным в цепь включения питания привода стеклоочистителя. Такой режим может быть как с постоянным промежутком времени, так и регулируемым. При прерывистой работе совершается один или два цикла прохода щёток по лобовому стеклу с перерывами 3 — 5 секунд. Кроме того на некоторых автомобилях, например ВАЗ классика, прерывистый режим выполняет функцию малой скорости привода стеклоочистителя.

На некоторых автомобилях импортного производства, место прерывистой работы используется плавная регулировка скорости, которая обеспечивается изменением напряжения на электродвигатель электронным блоком.

Моторчик стеклоочистителя – когда неизбежен ремонт?

При движении автомобиля в неблагоприятных погодных условиях большое значение имеет своевременная очистка ветрового стекла, и нередко возникает вопрос, как проверить моторчик стеклоочистителя. Основное предназначение агрегата заключается в избавлении ветрового проема автомобиля от влаги, снега и других атмосферных осадков, поэтому разберемся, как поддерживать этот механизм в рабочем состоянии.

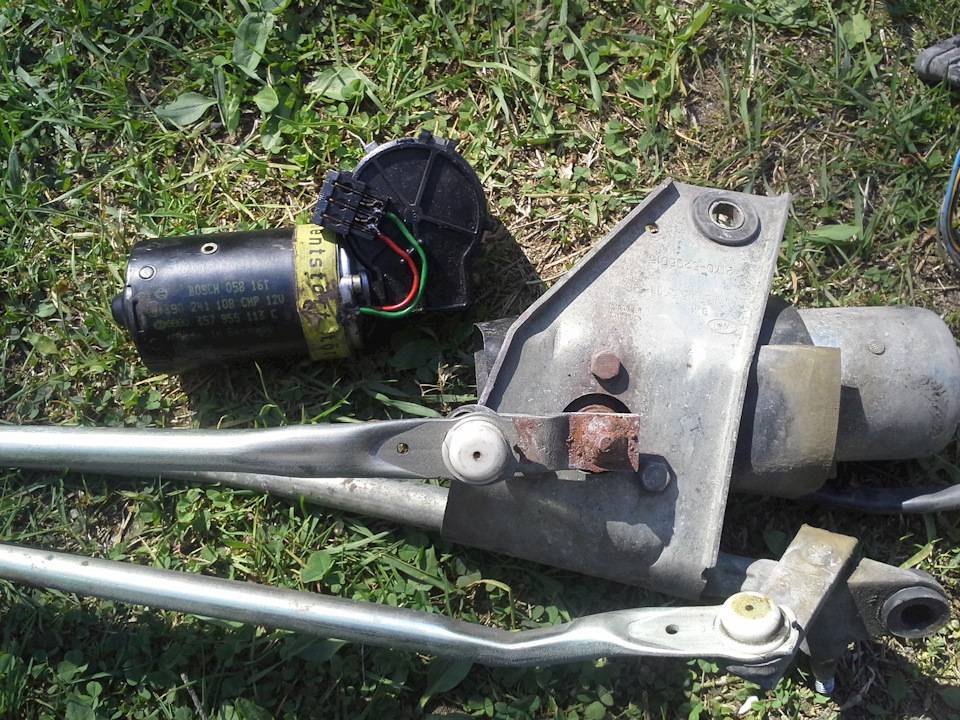

Моторчик стеклоочистителя – что это и как работает?

Современные автомобили оснащаются двумя стеклоочистителями, которые для переднего стекла имеют двойную конструкцию (имеется две резинки на щетке для более эффективной работы), а для заднего – одинарный вариант. Большинство стеклоочистителей лобовика работают в трех основных режимах. Эти режимы представляют собой прерывистую, медленную и быструю работу.

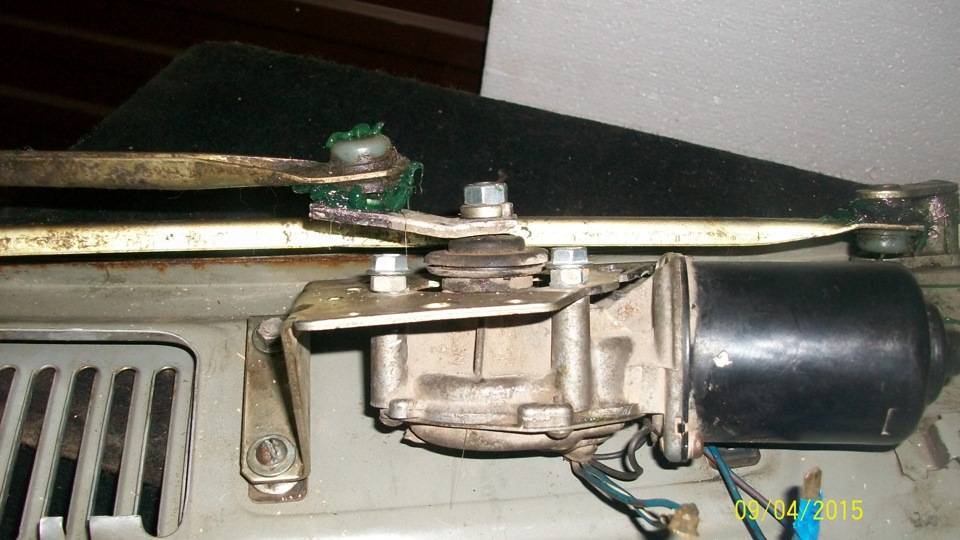

Стеклоочиститель лобовика включает в свою конструкцию электрический двигатель с редуктором, систему рычагов, щетки и механизм, автоматически возвращающий дворники авто в исходное положение. Одновременно с очистителем осуществляется работа омывателя ветрового стекла. Когда этот небольшой, но важный механизм перестает работать, не стоит медлить с его починкой, ведь погода редко бывает предсказуема.

Ремонт моторчика стеклоочистителя – как установить причину поломки?

Может быть несколько причин, почему не работает стеклоочиститель, рассмотрим часто встречающиеся ситуации чуть ниже. В первую очередь может отсутствовать контакт между коллектором и щетками. Если после разборки электродвигателя и зачистки контактов неисправность не устранилась, то в этом случае, скорее всего, необходим ремонт моторчика стеклоочистителя, но есть еще несколько вариантов, которые стоит проверить до кардинальных мер.

В случае, если заклинили рычаги или заел редуктор, может сработать биметаллический предохранитель. Тогда ваша система тоже не будет отзываться на попытки ее включить. Естественно, поправив положение указанных компонентов и заменив предохранитель, можно решить эту проблему. После устранения неисправности стеклоочиститель должен нормально работать.

Иногда этот механизм начинает функционировать только на одной скорости. В этом случае, скорее всего, неисправен переключатель или резистор. Щетки могут не устанавливаться в нижнее положение, для этого необходимо отрегулировать механизм остановки. Нередко бывают ситуации, когда при включении стеклоочистителя возникают посторонние звуки в виде скрипа или скрежета. Если это не связано с сухостью стекла или наличием под резинками щеток песка, то, видимо, барахлит что-то внутри, поэтому пора заглянуть поглубже.

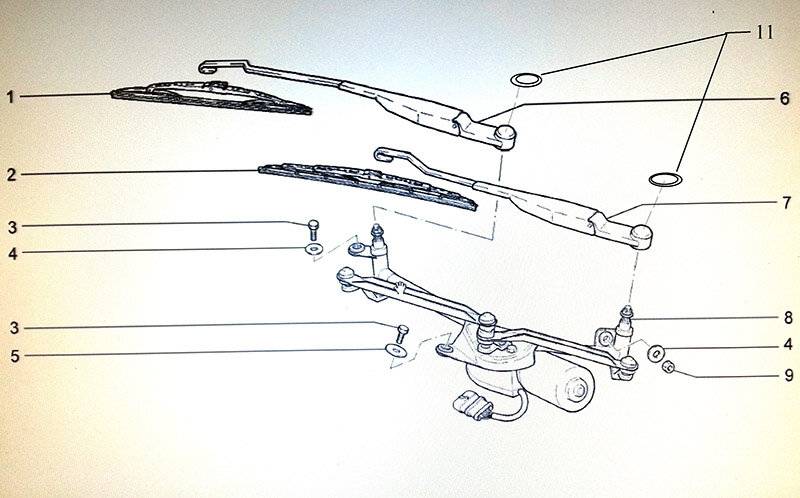

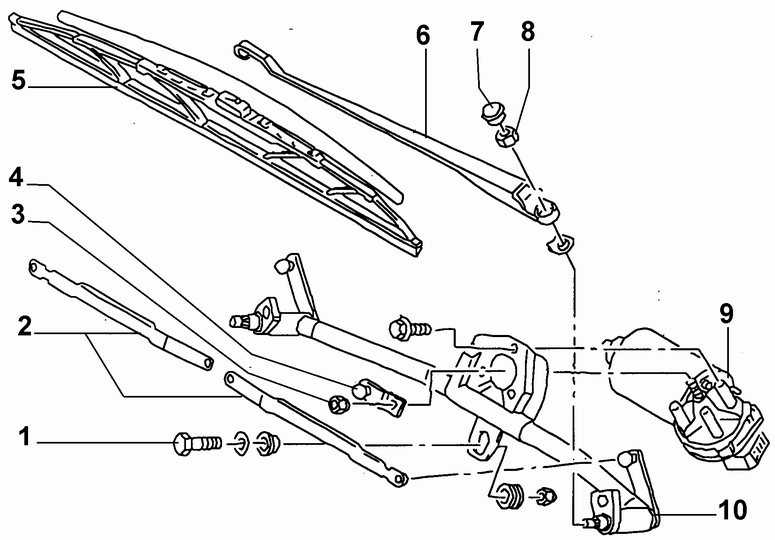

Строение стеклоочистителя не сложное. На пальцы крепятся рычаги щеток, которые могут быть самыми первыми подозреваемыми источниками посторонних звуков. Как правило, они закисают во втулках кронштейна из-за нарушений защиты, когда внутрь попадает вода и грязь. Если же и эту проверку устройство прошло успешно, а звук сохранился, то необходим ремонт или замена моторчика стеклоочистителя.

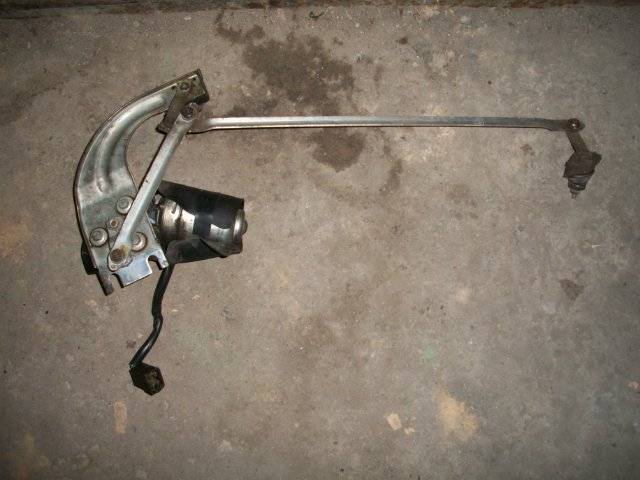

Замена моторчика стеклоочистителя – как снять устройство?

Иногда моторчик заднего стеклоочистителя, также как и переднего, попросту выходит из строя. Вряд ли это будет частая поломка, но если она вас застала, ничего не поделаешь, придется разбираться. Для того чтобы произвести ремонт устройства, его нужно снять, а это довольно трудоемкий процесс. Для примера обычно приводятся классические ВАЗовские модели, наиболее полно демонстрирующие весь технический процесс. Итак, снятие моторчика проходит в несколько этапов:

  • Откручиваются гайки, которыми крепятся рычаги щеток, после чего их можно снять с конусных шлицев привода. Если сделать это трудно, на шлицы может быть нанесена проникающая смазка.
  • Приводы рычагов щеток демонтируются путем откручивания гаек крепления, а затем производится снятие пластмассовых втулок и резиновых прокладок.
  • Колодка проводов в жгуте отсоединяется и вынимается путем приподнимания края уплотнителя, через прорезь в перегородке моторного отсека.
  • Следующим этапом производится непосредственное снятие стеклоочистителя. Затем с него откручивается шайба и пружинный фиксатор, отсоединяется тяга.
  • После откручивания трех болтов крепления можно достать и моторчик.

После визуального осмотра все негодные части следует заменить. Если восстановление невозможно, то следует приобрести новый моторчик. Сборка всей системы очистки стекол производится в обратной последовательности.

голоса

Рейтинг статьи

Функция и принцип действия дворников

Ключевой задачей механизма щеток стеклоочистителей является очищение ветрового стекла от воды при дожде, а также попадающих на его поверхность в процессе передвижения осадков грязи. Работают данные дворники при помощи специальных механизмов.

С помощью схемы тяг и шарниров обеспечивается некруговое движение специальных конусов, они только обеспечивают поступательно-вращательное действие, после чего возвращаются обратно. Почти в каждом авто имеется два дворника. Схема тяг и шарниров выполнена таким образом, чтобы приводные конусы работали синхронно, что способствует одновременному перемещению рычагов дворников. Это помогает предотвратить их соприкосновение.

Зачастую на заднее стекло автомобиля также устанавливается дворник. Его функция аналогична, но схема немного проще. Привести в движение дворник заднего стекла помогает электродвигатель, так как работают эти механизмы практически одинаково на всех автомобилях. Чаще всего он расположен поблизости от приводного конуса рычага, но начинает его перемещение с помощью маленького зубчатого редуктора.

Подбор щеток

При выборе дворников необходимо руководствоваться такими критериями:

  1. Длина. Один из основных показателей — длина — подбирается в соответствии с моделью авто или с учетом размера уже установленного изделия.
  2. Способ крепления изделий. Если кронштейны для фиксации не будет совпадать, вы просто не сможете установить изделия.
  3. Качество — не менее важный критерий. Чем качественнее будут изделия, тем дольше они смогут прослужить.

Как показывает практика, качественные продукты всегда стоят дороже, а эксперты советуют не экономить на приобретении изделий, поскольку они напрямую влияют на видимость. Мы рекомендуем подбирать дворники в соответствии с маркой авто, поскольку это позволит наиболее точно выбрать необходимый размер.

Кроме того, оптимальнее всего выбирать изделия в соответствии с сезоном — они могут быть как летними, так и зимними. Следует учитывать, что зимние варианты оснащаются специальными лезвиями, которые не замерзают и не леденеют на морозе. В зависимости от ситуации, можно произвести не полную замену изделия, а только одного лезвия, разумеется, если остальные элементы поводка в нормальном состоянии.

 Загрузка …

Автомобильные дворники. Подбираем под авто

Выбор необходимо осуществлять в соответствии со следующими правилами:

Вид крепления. Некоторые автомобильные щетки единственного производителя могут использовать различные способы крепежа на рычаге. Поэтому желательно сравнивать тип крепления с предыдущей щеткой. Если же вы выбрали дворники с неподходящим креплением, можно купить специальный переходник. Длина

Важно учитывать, что максимальное отклонение длины автомобильных дворников не должно быть 1.5-2.0 сантиметров. Тип щетки дворника

Здесь вы выбираете на свое усмотрение

Можно заказать дешевую каркасную модель либо потратить больше, но купить гибридные либо бескаркасные дворники. Компания-производитель. При покупке дешевых китайских щеток стеклоочистителей можно не рассчитывать на их долгий срок службы. Есть множество фирм, специализирующихся на изготовлении щеток стеклоочистителей высокого качества. В частности, Bosch, SWF, Denso и Valeo.

Такая простая конструкция как стеклоочистители на автомобиле, но кто же знал, что даже они могут преподнести конструкционные сюрпризы? Посмотрим на схему работы и конструкцию обычного стеклоочистителя.

В автомобиле существует множество запчастей, которые как мы неверно считаем второстепенны. Это данность, которую мы считаем таковой, а значит часто мы не замечаем насколько увлекательной может быть конструкция той или иной части машины. Эти штуковины работают и хорошо и зачем знать устройство этих «серых мышек»? А между прочим, это крайне увлекательный и разнообразный мир. В него входит и такой элемент без которого невероятно представить безопасное и комфортное передвижение во время разнообразных осадков, — автомобильных очистителей лобового стекла.

Мы поднимаем рычажок и начитают движение по ветровому стеклу за счет действия электромотора. Действительно, так они работают, но описание крайне базовое, на самом деле все гораздо разнообразнее и веселее.

Зачем нужны и как работают автомобильные дворники ?

Автомобильные дворники предназначены для очистки лобового стекла от попадающего на него во время движения воды, грязи, снега и т.д. Принцип работы системы очистки лобового стекла, в которую входят дворники, довольно прост – электродвигатель привода через систему тяг и рычагов воздействует на приводные валики, с закрепленными на них поводками, а к ним уже и прикрепляются сами щётки стеклоочистителя. Система тяг и рычагов обеспечивает не круговое движение приводных валиков, они лишь поворачиваются вокруг своей оси на 90-110 градусов, а затем возвращаются обратно. Практически на всех  автомобилях установлено по два дворника на лобовом стекле. Та же система тяг и рычагов сделана так, что оба приводных валика совершают повороты синхронно, в итоге сами поводки щёток перемещаются синхронно, что предотвращает их соприкосновение. Обеспечения лучшей прижимной силы – поводки подпружинены.

Видео: Испытание щеток дворников

Часто на авто устанавливается еще один дворник – на заднем стекле. Функция его та же, что и стеклоочистителей лобового стекла. Но сама конструкция там несколько проще. Задний дворник в движение приводиться тоже электродвигателем. Он обычно располагается рядом с приводным валиком поводка, но приводит в движение его не через рычаги, а через небольшой зубчатый редуктор.

В принципе, механизм привода надежный и ломается он нечасто. Гораздо важнее в этой системе состояние самих дворников. Ведь они обеспечивают обзорность водителю в условиях движения во время дождя, снега. При движении на оживленной трассе, особенно в осенне-весенний период, часто из-под колес обгоняющих авто в воздух поднимается вода с грязевыми примесями, которая и оседает на лобовом стекле. Примерно тоже происходит при движении на заснеженной трассе. Если лобовое стекло не очищать, очень быстро двигаться дальше будет невозможно из-за плохой видимости через стекло.

Но помимо самой работоспособности данной системы нужно следить еще и за самими дворниками. Сильно изношенные очистные элементы не обеспечат должную очистку стекла. В итоге, обзорность будет недостаточной, и водителю придется больше напрягать зрение, что приведет к быстрому переутомлению.

стеклоочистители автомобилей ваз 2108, ваз 2109, ваз 21099 — особенности конструкции

Комплект очистителя ветрового стекла типа 33.5205 состоит из электрического привода, рычагов и щеток. Движение щеток стеклоочеститлей- параллельное. Схема включения стеклоочистителя показана на рис. 9.21. Стеклоочистители ветрового стекла могут быть отечественного или импортного производства. Стеклоочистители взаимозаменяемы по присоединительным и посадочным размерам. Также взаимозаменяемы и моторедукторы (электродвигатели с редукторами) этих стеклоочистителей, хотя они имеют некоторые отличия в конструкции. Стеклоочиститель имеет три режима работы: 1-й и 2-й режимы постоянные (но с различными скоростями движения щеток), а 3-й режим — с прерывистым движением щеток стеклоочистителя. Электродвигатель стеклоочистителя — с возбуждением от постоянных магнитов, трехщеточный, с двумя скоростями вращения. Для защиты электродвигателя от перегрузок при примерзании щеток к стеклу, большом сопротивлении их движению или при заедании механизма стеклоочистителя в очистителе устанавливается термобиметаллический предохранитель многоразового действия. У моторедукторов импортного производства предохранитель установлен под крышкой редуктора на панели концевого выключателя, а у отечественных моторедукторов предохранитель вынесен на кронштейн привода стеклоочистителя. Прерывистый режим работы стеклоочистителя обеспечивается электронным реле типа 52.3747, установленным в монтажном блоке. Это реле также включает моторедуктор стеклоочистителя (малую скорость) при включении омывателя ветрового стекла. В монтажном блоке 2114-3722010 устанавливается реле типа 526.3747 без вывода «К». Характеристики его такие же, как у реле 52.3747. Это реле можно устанавливать и в прежний монтажный блок. На части автомобилей ваз 2108, ваз 2109 могут быть установлены стеклоочистители стекла двери задка вместе с электромагнитными клапанами омывателя. Схема включения стеклоочистителя приведена на рис. 9.22. Стеклоочиститель стекла двери задка состоит из моторедуктора, рычага и щетки. Укладка рычага со щеткой правая по ходу движения автомобиля. В моторедукторах стеклоочистителей установлен термобиметаллический предохранитель для защиты от перегрузок. У стеклоочистителя при нагрузке моторедуктора моментом 0,49 Н•м (0,05 кгс•м), напряжении питания 14 В и окружающей температуре (25±10)°С число двойных ходов вала моторедуктора должно быть (50±5) мин, а потребляемая сила тока не более 2 А.

ПОЛЕЗНЫЙ СОВЕТ Со временем вставки щеток стеклоочистителя теряют эластичность из-за старения резины и щетки прилегают к стеклу неплотно, оставляя при работе неочищенные участки. Временно, до приобретения новых щеток стеклоочистителя, можно попробовать восстановить работоспособность старых щеток. Опустите щетки стеклоочистителя на минуту в чистый бензин, а затем тщательно промойте водой с мылом. Зачастую после этого щетки опять становятся как новые.

Рис. 9.21. Схема включения стеклоочистителя и омывателя ветрового стекла на автомобиле ваз 2108, ваз 2109, ваз 21099:

1 — моторедуктор стеклоочистителя ветрового стекла; 2 — термобиметаллический предохранитель; 3 — электродвигатель насоса омывателя; 4 — электромагнитный клапан омывателя ветрового стекла; 5 — монтажный блок; 6 — замок зажигания; 7 — реле зажигания; 8 — переключатель стеклоочистителей и омывателя стекол; КЗ — реле стеклоочистителя ветрового стекла; А — порядок условной нумерации штекеров в колодке стеклоочистителя; Б — к выводу «30» генератора; а — щетка 2-й скорости стеклоочистителя; б — щетка 1-й скорости стеклоочистителя; в — пружинная пластина концевого выключателя; г, д — контактные стойки концевого выключателя; С1, С2 — помехоподавительные конденсаторы; L1, L2 — дроссели

Рис. 9.22. Схема включений стеклоочистителя стекла двери задка на автомобилях ваз 2108, ваз 2109:

1 — электродвигатель насоса омывателя; 2 — электромагнитный клапан включения омывателя заднего стекла; 3 — монтажный блок; 4 — замок зажигания; 5 — переключатель стеклоочистителей и омывателя стекол; 6 — стеклоочиститель заднего стекла; А — к выводу «30» генератора; Б — порядок условной нумерации штекеров в колодке стеклоочистителя заднего стекла

стеклоочиститель ветрового стекла ВАЗ 2106 — устройство, особенности конструкции

монтажные блоки автомобилей ваз 2108, ваз 2109, ваз 21099

особенности конструкции задней подвески автомобилей ваз 2108, ваз 2109, ваз 21099

Возможные неисправности омывателя

Для правильной работы дворников требуется постоянная подача воды. Для автоматизации этого процесса была изготовлена ​​стиральная машина. Причины отказа могут быть следующие.

  1. Подрулевой переключатель вышел из строя. Для проверки необходимо замкнуть два контакта, расположенные под рулем. Передний контакт 53ah-w, задний контакт 53ah-wh. Затем измерьте сопротивление. При низком сопротивлении, выходе из строя выключатель необходимо заменить на новый.
  2. Насос омывателя не подает воду. Это нужно изменить.
  3. Обрыв цепи в проводе, соединяющем выключатель с насосом.
  4. Форсунки забиты грязью. Их можно чистить острой иглой.
  5. Реле К3 не работает.
  6. Трубка сломалась.

Как видите, у простых деталей хватает проблем и поломок. Однако соблюдение правил эксплуатации поможет избежать ремонтов и увеличить срок их службы.

О щётках стеклоочистителя с подогревом

Крайне полезная в России опция обогрева ветрового стекла не всегда доступна и предлагается не на всех моделях. Но есть альтернативное и бюджетное решение – щётки стеклоочистителя с функцией электрообогрева. Они нагреваются изнутри за счёт установленного в корпусе гибкого нагревательного элемента, питающегося от автомобильной бортовой сети. Нагрев происходит изнутри равномерно по всему корпусу, температура нагрева около 70 °С. Бескаркасная щётка стеклоочистителя спроектирована таким образом, что при износе резинового чистящего полотна его легко заменить, при этом каркас с гибким нагревательным элементом не надо демонтировать. Для подключения к бортовой сети предусмотрены несколько вариантов. Самый простой – установка кнопки, но в качестве опции можно использовать «радиобрелок» для удалённого управления обогревом, а можно установить и автоматическое термореле, которое самостоятельно включит обогрев при работающем двигателе и температуре ниже нуля градусов.

Моторедуктор стеклоочистителя толстый вал (старого образца) на ВАЗ 2110-2112

Уважаемые покупатели, во избежание ошибок при отправке м оторедуктора стеклоочистителя , в строке «Комментарий» указывайте модель вашего автомобиля, год выпуска и с каким валом (толстый или тонкий).

Моторедуктор стеклоочистителя , чаще всего заменяется следующими терминами: мотор (электродвигатель) дворников, электродвигатель привода стеклоочистителя, привод моторедуктора, электродвигатель стеклоочистителя, мотор-редуктор стеклоочистителя, очиститель ветрового стекла. Поэтому, если вы услышите эти термины, то знайте, что речь идёт об одном и том же.

Электродвигатель механизма дворников предназначен для приведения в движение системы рычагов стеклоочистителя. Электродвигатель устанавливается в нишу под лобовым стеклом и соединяется валом с рычажной системой стеклоочистителя. Питание и управление режимами работы электродвигателя осуществляется с помощью стандартного разъема. Двигатель и редуктор выполнены в закрытом корпусе с защитой от попадания пыли и атмосферной влаги к электрическим частям и механизмам электродвигателя.

Очиститель ветрового стекла состоит из моторедуктора, рычагов и щеток. Электродвигатель очистителя — трехщеточный, с возбуждением от постоянных магнитов. Для защиты от перегрузок в нем установлен термобиметаллический предохранитель, а для снижения радиопомех — конденсаторы и дроссели.

Такой моторедуктор бывает, как для переднего, так и для заднего стекла автомобиля.

Технические характеристики моторедуктора стеклоочистителя СА -842-20 — Номинальное напряжение — 12 В

— Номинальный момент — 5 Нм

— Максимальный ток — 4,0; 4,7 А

— Номинальная частота вращения — 39-50 мин-1; 59-72 мин-1

Очиститель ветрового стекла: 1 — задняя втулка вала якоря; 2 — войлочное кольцо; 3 — корпус электродвигателя; 4 — постоянный магнит; 5 — якорь; 6 — коллектор; 7 — траверса со щеткодержателями, дросселями и термобиметаллическими предохранителями; 8 — передняя втулка вала якоря; 9 — панель с помехоподавительными конденсаторами и контактами концевого выключателя; 10 — блок промежуточных шестерен; 11 — крышка; 12 — корпус редуктора; 13 — ведомая шестерня; 14 — выходной вал моторедуктора; 15 — блок промежуточных шестерен.

Моторедуктор стеклоочистителя имеет три режима работы, они включаются правым подрулевым переключателем. Прерывистый режим обеспечивается электронным реле К2 типа 524.3747 , установленным в монтажном блоке. Это реле также включает малую скорость моторедуктора очистителя при включении омывателя ветрового стекла.

При работе моторедуктора на малой скорости в постоянном режиме напряжение питания подводится к диаметрально противоположным щеткам. При работе мотор-редуктора на максимальной скорости «+» питания подводится к щетке, расположенной сбоку. Для разгрузки контактов выключателя зажигания электродвигатель подключен через дополнительное реле Кб в монтажном блоке .

Другие артикулы товара и его аналогов в каталогах: СА -842-20, 842.3730, Э 842.3730, 11.6313 100-10.

Инструкция по снятию и замене трапеции дворников на Приоре без кондиционера

После того, как все инструменты готовы, можно приступать к непосредственному процессу. Для начала необходимо отсоединить клемму «минус» на аккумуляторе. Снимать капот на автомобиле не нужно, но если вы сделаете это, то облегчите работу примерно на 30-40%. Если работы проводятся без снятия капота, тогда его лучше закрыть. Необходимость в его открывании возникнет, когда будете снимать левую часть жабо. Чтобы снять трапецию дворников с мотором на Приоре без кондиционера с целью ее ремонта или замены, следует выполнить следующие действия:

Первоначально демонтируются поводки или рычаги вместе с дворниками. Это необходимо для того, чтобы снять жабо. Для этого извлекаются заглушки, и ключом на «13» вывинчиваются крепежные гайки. Далее снять рычаг. Перед снятием отжать поводок, и только после этого снимать рычаг. Отверткой поддеть три пластиковые заглушки, под которыми расположены винты крепления жабо. Крестовой отверткой вывинчиваются крепежные элементы жабо. Открыть капот. Отвести в сторону резиновый уплотнитель капота. Выкрутить крестовой отверткой четыре винта крепления шумоизоляции моторного отсека сверху. И один винт снизу, который расположен под бачком тормозной системы. Ослабить крепление хомута шланга, идущего из стороны салона к расширительному баку. Шланг отсоединить от бачка, и отвести в сторону. Снимаем жабо, потянув ее на себя. Извлечь расширительный бак из посадочного места. Он не имеет крепежных элементов. Чтобы его извлечь, необходимо развернуть и потянуть к себе. После этого выводим через отверстие в шумоизоляции шланг, который был предварительно отсоединен от расширительного бачка. Снять шумоизоляцию. Чтобы произвести демонтаж трапеции дворников и моторчика, необходимо предварительно демонтировать площадку (платформу), на которой размещается расширительный бачок. Крепится она при помощи двух болтов и двух гаек. Ниже на фото показаны места расположения болтов со стороны капота. Гайки крепления платформы расположены на колесных арках со стороны колеса. Снять платформу, и убрать ее в сторону. Получив доступ к трапеции дворников с двигателем, можно приступить к ее демонтажу. Для этого необходимо выкрутить две гайки на «10»крепления трапеции. Они расположены в области крепления рычагов дворников (возле штоков). Ниже показана первая гайка крепления трапеции на Приоре. И вторая гайка на «10» крепления трапеции на Приоре. Моторчик крепится болтом на «10», который расположен под ним. Его также необходимо выкрутить. Извлекаем трапецию, и разъединяем фишку питания моторчика. Чтобы ее извлечь, нужно покрутить в разные стороны, добившись выхода из ниши

Важно отметить, что предварительно дворники не нужно переводить в вертикальное положение. Это не облегчит работу по демонтажу трапеции с мотором дворников на Приоре

На этом процесс демонтажа трапеции дворников в сборе с моторчиком на Приоре завершен

Дальнейшие действия зависят от причин необходимости проведения демонтажа. Если нужно заменить трапецию вместе с моторчиком, то устанавливаем новые элементы вместо извлеченных. Если нужно произвести ремонт моторчика или трапеции, тогда разъединяем эти детали, и выполняем соответствующие действия. Чтобы разъединить трапецию от мотора, следует выкрутить гайку на «10» или «12» (зависит от модели моторедуктора), а также три болтовых соединения на «10». Перед разъединением трапеции с мотором дворников, следует нанести отметки расположения трапеции относительно мотора. Для этого используем маркер, и с его помощью обводим расположение трапеции (или делаем насечки отверткой). Это нужно для того, чтобы после сборки не понадобилось регулировать работу дворников.

Это интересно! После установки трапеции с моторчиком на место, не спешите устанавливать жабо. Сначала включите дворники, и дайте им отработать один такт. Затем установите на место рычаги с дворниками, и проверьте, как они работают. Если все в порядке, тогда можно продолжать сборку. Если возникают дефекты работы, например, они не дотирают или начинают движение вниз, а затем вверх, тогда следует произвести сначала их регулировку. Регулировка выполняется путем изменения положения пластины, которая показана стрелкой на фото выше.

На этом экспертная инструкция по снятию и замене трапеции и моторчика дворников на Приоре завершена. Процесс сборки выполняется в порядке обратном снятию. Ниже представлен видео ролик, в котором детально рассмотрен процесс демонтажа трапеции и двигателя дворников на Приоре без кондиционера.
