Принцип работы стартера в автомобиле

Принцип работы

При повороте ключа водитель замыкает цепь запитки втягивающего реле. Электрическая энергия поступает на обмотку реле, что приводит к образованию магнитного поля. Это поле воздействует на якорь, и он втягивается внутрь реле. Смещаясь, он тянет за собой вилку и перемещает бендикс по роторному валу, приводная шестеренка входит в зубья маховика.

Втягивающее реле также размыкает первую цепь – питания электродвигателя. С внешней стороны на нем имеется два вывода для подключения кабеля, идущего от АКБ, и шины, по которой поступает напряжение на электромотор. С внутренней стороны корпуса реле к этим выводам подсоединены контакты, прозванные пятаками. Эти два вывода, не контактирующие между собой, и являются разрывом цепи питания мотора.

При срабатывания реле якорь после втягивания замыкает пятаки, напряжение подается на двигатель, и он включается. При этом шестерня бендикса уже введена в зацепление.

После запуска силовой установки, когда обороты коленвала превышают скорость вращения ротора, срабатывает обгонная муфта, разъединяя бендикс с валом, они начинают вращаться по отдельности.

Видео: Принцип работы стартера

После отпускания ключа зажигания цепь питания втягивающего реле прерывается. Магнитное поле пропадает и пружина, установленная в реле, возвращает якорь на место, размыкая пятаки и выводя из зацепления бендикс – стартер отключается.

Система воздушного пуска двигателя

Система воздушного пуска является еще одним решением, которое позволяет прокручивать коленчатый вал ДВС. Для запуска мотора используется сжатый воздух. При этом такое пневматическое оборудование, как правило, на автомобилях и другой технике не используется, однако пусковые системы данного типа можно встретить на стационарных двигателях внутреннего сгорания.

Если говорить о конструкции, устройство системы воздушного пуска двигателя предполагает наличие следующих элементов:

• воздушный баллон;
• электроклапаны;
• маслоотстойник;
• обратный клапан;
• воздухораспределитель;
• пусковые клапаны;
• трубопроводы;

Принцип работы системы воздушного запуска ДВС основан на том, что сжатый в воздушном баллоне воздух под давлением подается в коробку-распределитель, далее проходит через фильтры в редуктор и поступает к электропневмоклапану.

Далее необходимо нажать кнопку «пуск», после чего клапан открывается, затем воздух из воздухораспределителя проходит через пусковые клапаны и попадает в цилиндры двигателя, создавая давление и раскручивая коленвал. Когда обороты достигают нужной частоты, двигатель запускается.

Добавим, что такие силовые установки дополнительно оснащены электрической системой пуска от стартера, что позволяет завести агрегат в том случае, если с воздушным пуском, который является основным способом, имеются какие-либо проблемы или произошла поломка.

Виды стартеров

Среди всего спектра автомобильных деталей выделяют только два типа стартеров двигателя:

1. Без редуктора. Не имея редуктора, такие детали обладают возможностью прямого воздействия на шестерню. Кроме того, после момента получения тока на контроллер, стартер обеспечивает более быстрое зажигание, за счет мгновенной цепкости шестерни и маховика. Такие устройства имеют большое преимущество в виде простой конструкции, легкой возможности ремонта и очень низкой вероятности поломки из-за влияния электричества. Однако среди недостатков автомобилисты выделяют иногда перебойную работу в условиях низкой температуры.
2. С редуктором. Казалось бы, после большого списка преимуществ безредукторного стартера, выбор можно остановить, но нет. Большинство специалистов настаивают на эксплуатации стартера с редуктором. За счет последнего эффективная работа возможна, даже если заряд АКБ на исходе. Сниженная потребность тока усиливается наличием постоянных магнитов. Подобный тандем снижает вероятность проблем с обмоткой практически к нулю. С другой стороны, продолжительная эксплуатация такого устройства чревата поломками основной шестерни. Хотя чаще к этому приводит производственный брак.

Как стартер запускает двигатель

Единственное назначение стартера – запуск двигателя автомобиля, поэтому в нем есть специальные соединительные устройства, которые передают ему выработанную механическую энергию.

Для этого на якоре делаются шлицы, на которые устанавливается направляющая и бендикс. Он представляет собой специальную конструкцию, которая должна вращаться с определенной скоростью, передавая вращение вала якоря на шестерню. При этом бендикс поступательно перемещается по валу якоря, при этом вращаясь вместе с ним.

Для перемещения бендикса служит вилка, вставленная в пазы направляющей. Она может перемещаться относительно оси крепления, подавая бендикс вперед или назад, в зависимости от того, работает стартер или нет. Вилка приводится в движение сердечником, соединенным с реле или электромагнитом.

Принцип работы реле стартера прост: его контакты выводятся на замок зажигания и аккумулятор, при включении зажигания, ток приходит на катушку реле, она примагничивает сердечник, который выдвигает вилку вперед. Одновременно намагниченное реле замыкает силовой провод аккумулятора и стартера при помощи медного пятака. При размыкании цепи зажигания, катушка перестает притягивать сердечник, который под воздействием пружинок возвращается на исходную позицию. Якорь начинает вращаться в тот момент, когда бендикс подается вперед, при размыкании контакта – стартер перестает вращаться, а бендикс подается назад. Вся эта конструкция закрывается корпусом и называется втягивающее реле стартера.

Стартер устанавливают непосредственно возле маховика двигателя, который жестко крепится на коленчатый вал. На боковой части диска маховика установлен зубчатый венец, который подходит шестерне стартера. При повороте ключа зажигания в положение запуска двигателя втягивающее реле вставляет шестерню бендикса в зубчатый венец маховика, после чего замыкается контакт на электродвигатель. Вал якоря начинает вращаться, усилие передается на маховик и коленчатый вал, в результате чего заводится двигатель. После запуска двигателя контакт ключа зажигания размыкается, все детали возвращаются в первоначальное положение. Стартер при этом останавливается, а двигатель продолжает работать.

Как уберечь стартер от поломки?

Чтобы увеличить ресурс эксплуатации механизма, необходимо периодически проводить его техобслуживание. Есть смысл проверять работу устройства, если при попытке запуска двигатель не заводится на протяжении первых пяти секунд.

Моменты, которые позволят предотвратить быструю поломку стартерного механизма:

Надо осторожно использовать функцию автоматического запуска двигателя, если такую возможность предоставляет противоугонная система. Дистанционный старт ДВС быстро сжигает стартерный механизм и способствует ускоренному разряду аккумуляторной батареи.
Нельзя передвигать транспортное средство, используя данный узел

К такому часто прибегают водители, в транспортных средствах которых неожиданно заканчивается топливо. При такой эксплуатации конструктивные элементы устройства быстро изнашиваются и выходят из строя. Этому способствуют повышенные нагрузки, в условиях которых функционирует стартер.
Нельзя оставлять узел активированным после пуска силового агрегата больше чем на десять секунд. Если двигатель машины не заводится, нужно дать подождать механизму хотя бы минуту, только затем повторять попытку. Это позволит остыть стартерному узлу. Его детали при запуске нагреваются быстро, если они не будут остывать, произойдет быстрый износ устройства.
Периодически надо выполнять диагностику надежности контактных элементов на клеммных зажимах АКБ. При наличии окисления компоненты подлежат очистке, поскольку это способствует появлению преграде при подаче тока от батареи на стартер.
Когда силовой агрегат запущен, узел надо сразу же отключить. Нельзя удерживать ключ в положении, которое способствует работе стартера после пуска ДВС. Это приведет к его быстрому износу.

Канал «Maysternya TV» рассказал об особенностях проведения технического обслуживания этого типа устройств.

Объявления на НН.РУ – Авто

Продаем ТНВД КАМАЗ (Все виды) ТНВД BOSCH на КАМАЗ Гарантия 1 год Тнвд Bosch Евро-3 1 0402698817 (элек.) ЕВРО-3 – 134200 руб. 2. Цена: 131 000 руб.

Промывка форсунок бензинового двигателя на стенде, со снятием ( жидкостью или ультразвуком), очистка дроссельной заслонки. Цена: 1 200 руб.

Специализированное предприятие по переоборудованию грузовых автомобилей производит удлинение седельного тягача man ман, iveco ивеко.

Специализированное производственное предприятие по переоборудованию грузовых автомобилей приглашает Вас: 1.Удлинить раму, переудлинить.

Вечная шутка о том, что по-настоящему полезным вещам не учат в школах, — не такая уж и шутка: разобраться, как вернуть налоги, за что.

Представьте, вы просыпаетесь утром, открываете шторы, в квартиру врывается яркий солнечный свет, а за окном потрясающей красоты пейзаж.

Погода в эти выходные мало чем порадует: летнее тепло пока не возвращается в наш регион. Но и холода с проливными дождями также не.

Неисправности стартера

ВИДИМАЯ НЕПОЛАДКА	ПРИЧИНА НЕИСПРАВНОСТИ	СПОСОБ УСТРАНЕНИЯ
При повороте ключа на старт стартер не включается.	Разряжен либо неисправен аккумулятор.	Зарядить или заменить аккумулятор.
Переключатель скоростей стоит не в положении “P” или “N” (для АКПП).	Переключить в положение “Р”.
Нет контакта провода массы с двигателем.	Проверить надежность контакта массы, очистить контакт, подтянуть болты крепления провода массы.
Неисправен переключатель блокировки коробки передач.	Заменить переключатель блокировки коробки передач.
Не подсоединен разъем на управление стартером (контакт 50).	Проверить и, если требуется, заменить разъем.
Щетки неплотно прилегают к коллектору (“зависли” либо износились).	Проверить длину и свободу перемещения щеток в щеткодержателе.
Дефект втягивающего реле.	Заменить втягивающее реле.
Сильный износ коллектора якоря.	Проверить и, если требуется, заменить коллектор якоря.
Нет контакта между обмоткой и коллектором якоря.	Проверить якорь, при необходимости заменить.
Стартер двигатель вращает, но очень медленно.	Нет контакта провода массы с двигателем.	Проверить надежность контакта массы, очистить и подтянуть болты крепления провода массы.
Нет зарядки.	Смотри неисправности генератора.
Износ втулок стартера.	Проверить и заменить втулки стартера.
Дефект втягивающего реле.	Заменить втягивающее реле.
Обмотка статора или якоря имеет контакт с массой.	Проверить и заменить статор или якорь.
Щетки неплотно прилегают к коллектору (“зависли” либо износились).	Проверить длину и легкость перемещения щеток в щеткодержателе.
Провод между стартером и аккумулятором имеет плохой контакт.	Проверить и заменить провод.
Стартер вращается, но коленвал стоит на месте.	Износ бендикса.	Заменить бендикс.
Разрушены части редуктора.	Заменить неисправную часть редуктора и бендикс.
После запуска двигателя стартер вращается вместе с маховиком.	Неисправность контактной группы замка зажигания.	Заменить контактную группу замка и отремонтировать стартер.
Неисправность втягивающего реле.	Заменить втягивающее реле и отремонтировать стартер.

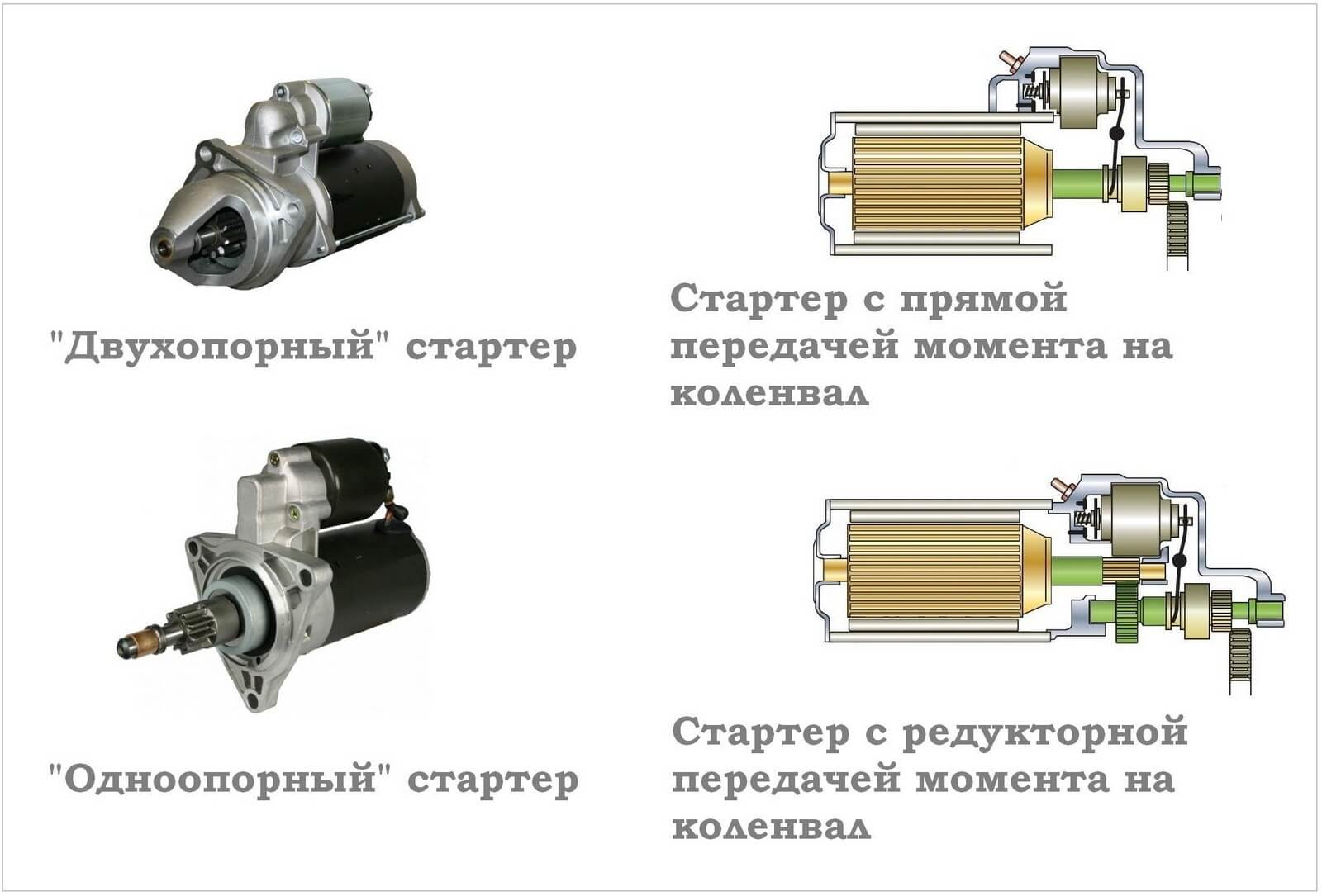

Типы и их особенности

Выше описана классическая конструкция стартера. Она отличается тем, что бендикс посажен напрямую на вал ротора. Такой тип сейчас считается устаревшим. Такая конструкция требует использования электродвигателя со сниженной скоростью вращения и повышенным тяговым усилием. Из-за этого стартер был массивным и значительным по размерам.

Более современной считается конструкция стартера, которая включает в себя редуктор.

Редуктор в конструкции обеспечивает изменение передаточного соотношения. То есть, этот элемент преобразовывает скорость вращения в тяговое усилие. Поэтому нет надобности использовать мощные электродвигатели, да еще и со сниженными оборотами. Использование редуктора позволило уменьшить размеры стартера и обеспечить уменьшенное потребление электроэнергии.

В конструкции редукторных стартеров применяются разные типы редукторов, но наибольшее распространение получила планетарная передача. Она компактна по размерам и достаточно надежна.

В планетарном редукторе используется дополнительный вал, на который посажен бендикс. То есть прямой связи между ним и ротором эл. двигателя нет, но они взаимодействуют между собой через редуктор.

Классический планетарный редуктор состоит из ведущей шестерни (прозванной солнечной), зубчатого венца и водило с сателлитами. Все составные части зацеплены между собой. Отличительной особенностью этого редуктора — это использования каждой составной части в качестве и ведомого элемента.

В случае со стартером в качестве ведущей шестерни выступает солнечная, установленная на валу ротора. Зубчатый венец обездвижен и зафиксирован в корпусе. Выходное вращение с редуктора снимается с водило, к которому прикреплен вал бендикса.

Несмотря на дополнительную составную часть принцип работы редукторного стартера не отличается от классического.

Выпускаются редукторные стартеры и с цилиндрической передачей. Но ввиду более сложной конструкции они встречаются реже, чем изделия с планетарной передачей.

 Ещё кое-что полезное для Вас:

• Загорелся Check Engine — возможные неисправности и способы их устранения
• Подбор свечей зажигания для авто
• Расшифровка обозначения (маркировки) свечей зажигания Bosch

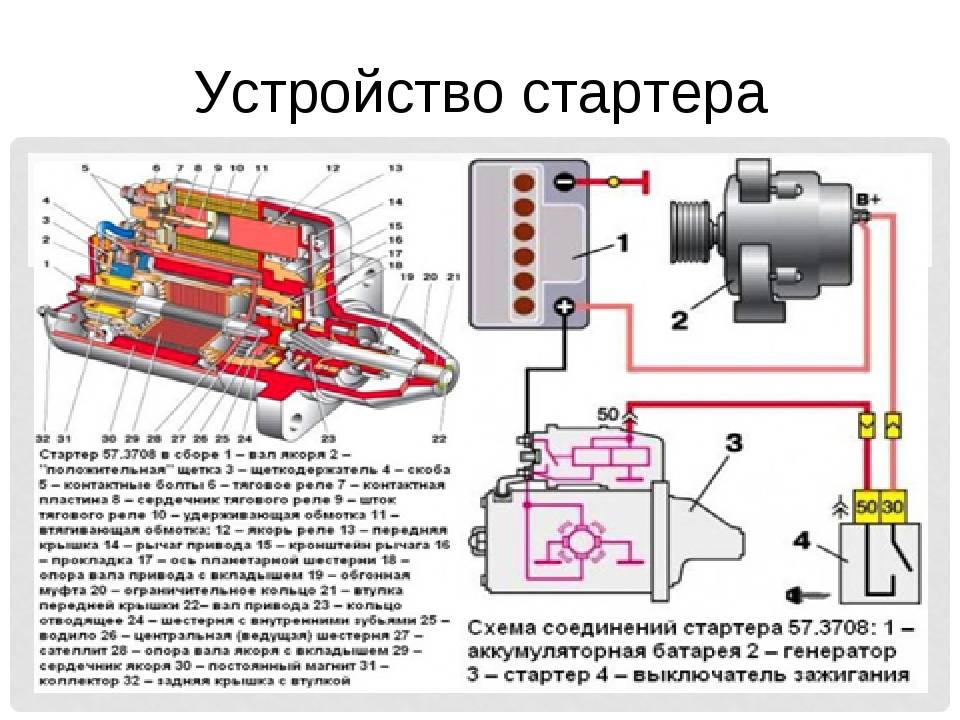

Устройство

Стартер выглядит как два соединённых цилиндра и, как правило, крепится к картеру двигателя двумя болтами. Отвинтив их и отсоединив клеммы проводов, можно легко снять деталь с автомобиля. В цилиндре меньшего размера расположены:

• Контактный пятак, замыкающий электрическую цепь стартера;
• Втягивающее реле, приводящее в движение шток вилки;
• Верхняя часть вилки стартера, шарнирно соединённая со штоком реле.

В цилиндре большего размера находятся компоненты электродвигателя и механические детали, а именно:

• Подшипник качения или втулка – необходимы для фиксации вала шестерни;
• Шестерня бендикса, передающая крутящий момент от электродвигателя к зубчатому венцу маховика;
• Собственно бендикс, роликово-пружинная муфта, необходимая для соединения и разъединения стартера с маховиком;
• Обмотка статора, формирующая электромагнитное поле, в котором вращается якорь;
• Якорь, играющий роль ротора электродвигателя;
• Щёточный узел с щётками, передающими ток обмотке якоря.

Автомобильный стартер, по своей сути, является электродвигателем, поэтому основными его компонентами являются ротор и статор

Во внешнем строении стартера выделяют корпус электродвигателя с капюшоном шестерни и корпус втягивающего реле с контактными болтами.

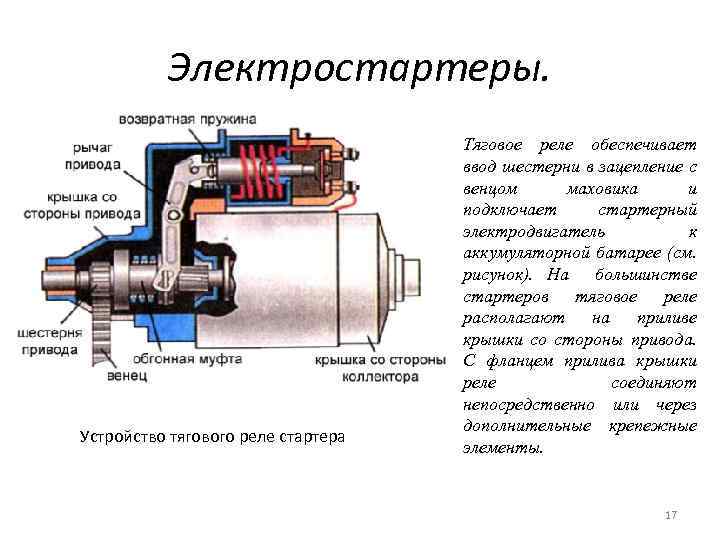

Втягивающее реле

Оно состоит из двух обмоток – втягивающей и удерживающей. Концы которых подключены к управляющему контакту, выход первой к выходному контакту реле, выход второй к корпусу. Двух силовых контактов (пятаков), которые замыкаются при появлении напряжения на обмотках и штока, подпружиненного штока, к которому с одной стороны закреплена вилка бендикса, а с другой – пластина, замыкающая силовые пятаки при срабатывании реле.

С внешней стороны имеется три контакта:

1. Управляющий. К нему подключен провод от замка зажигания к обмоткам реле
2. Два силовых болта. К ним гайками прикручиваются провод от аккумуляторной батареи и провод от реле к электродвигателю. С внутренней стороны эти болты выполнены в виде контактных пятаков, которые замыкаются пластиной штока при срабатывании втягивающего реле

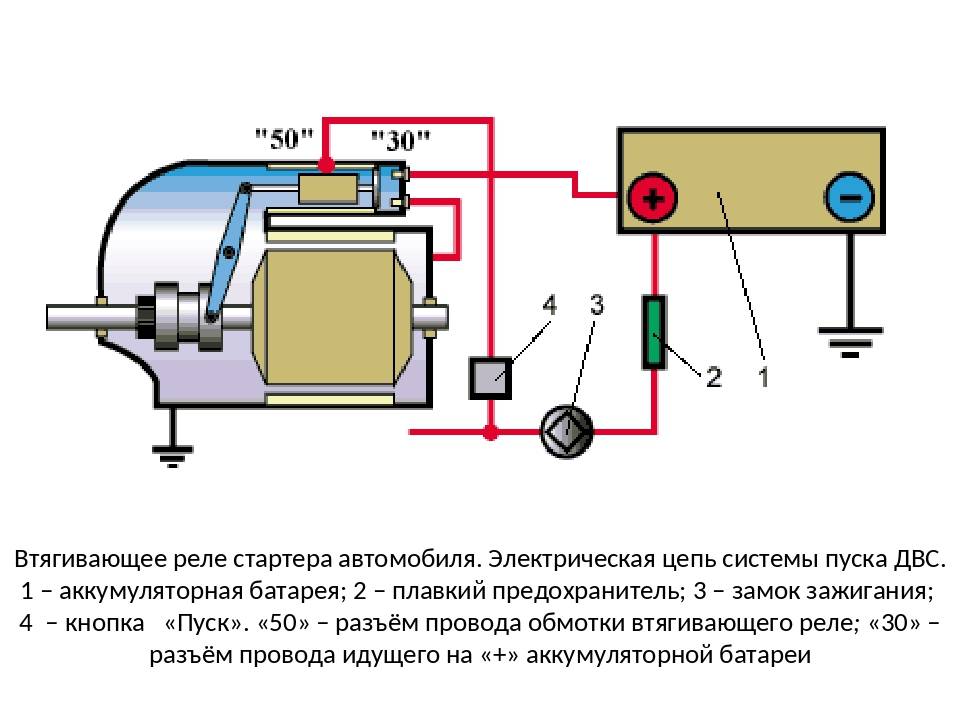

Принцип работы втягивающего

Когда вы поворачиваете ключ зажигания, электричество от замка подается на управляющий контакт. Появляется напряжение на первой обмотке (втягивающей). Электромагнитное поле этой обмотки притягивает шток, который своей пластиной замыкает два силовых контакта. Через контакты ток поступает на электродвигатель стартера. Так как выходной конец втягивающей обмотки соединен с одним из силовых контактов, то на нем появляется «плюс», исчезает разность потенциалов и пропадает напряжение на ней, соответственно и магнитное поле.

В это время вступает в работу удерживающая обмотка, которая вторым концом постоянно соединена с массой. Именно она удерживает шток реле с пластиной в рабочем положении, замыкая силовые болты до тех пор, пока вы держите ключ в положении «Пуск». Заведя двигатель, вы отпускаете ключ, пропадает напряжение на второй обмотке втягивающего реле и его шток возвращается в исходное положение. При этом размыкаются контакты, прерывая цепь подачи напряжения от АКБ к электродвигателю.

Видео как работает втягивающее реле:

Виды и характеристики стартера

Я описал классическую конструкцию стартера. В ней бендикс находится прямо на вале ротора. Для такого устройства необходим электродвигатель с невысокой скоростью вращения и высокой тягой, что приводит к увеличению массы и размера устройства.

А какие стартеры устанавливаются на современных автомобилях? Это стартеры с редуктором. Рассмотрим подробнее каждый тип пусковых устройств, а также в чём состоит их отличие.

С редуктором

Такие стартеры называют планетарными. Стандартный редуктор имеет солнечную (ведущую) шестерню, водило, зубчатый венец. Все эти детали зацеплены друг с другом. В планетарном редукторе все составные части используются в качестве ведомого механизма.

В стартере с редуктором применяется дополнительный вал, где находится бендикс. Таким образом, бендикс и электродвигатель в пусковом устройстве работают только через редуктор. Но, несмотря на новую деталь под названием редуктор, принцип работы такого стартера мало отличается от классического.

Особенность планетарного стартера с редуктором в том, что он потребляет меньше энергии для своей эффективной работы, благодаря чему он сможет раскрутить коленвал ДВС даже при очень низком заряде аккумуляторной батареи много раз подряд. Редуктор снижает обороты электродвигателя, но улучшает их тяговую силу. А применение в конструкции магнитов увеличивает ресурс обмотки статора и предотвращает возможные неисправности.

Редуктор превращает скорость вращения в тягу, изменяя передаточное соотношение, благодаря чему можно не использовать мощные и «прожорливые» электродвигатели в стартере.

Плюсы:

• Высокий срок службы.
• Небольшой размер и вес.
• Небольшая цена деталей.
• Можно завести автомобиль даже при сильном морозе.

Минусы:

• Существуют проблемы с поиском запчастей.
• Невысокое качество деталей.
• Более сложный ремонт по сравнению со стартерами без редуктора.

Также применяют устройства с редуктором и цилиндрической передачей, но из-за сложного механизма их ставят не так часто.

Без редуктора

Такие устройства также называют роторными стартерами. В конструкцию этого типа устройств не входит редуктор, а вращение передаётся напрямую на шестерню стартера. Самый главный плюс безредукторного механизма в очень простом устройстве, благодаря чему ремонт можно выполнить даже новичок. К тому же такой механизм отличается высокой надёжностью и выносливостью, что приводит к увеличению срока службы стартера. Поэтому в процессе работы неисправности из-за подачи тока возникают нечасто.

В безредукторном стартере сцепление шестерни с маховиком происходит моментально, поэтому запуск двигателя осуществляется очень быстро. К тому же детали на устройство можно легко купить в большинстве магазинов, хотя цена на них довольно высока.

Минусы стартеров без редуктора в том, что при низких температурах его работа крайне нестабильна из-за того, что устройство требует много энергии. Также такое пусковое устройство более тяжёлое и громоздкое по сравнению с редукторным.

Что лучше редукторный стартер или обычный? Для большинства автомобилей лучше всего подходит стартер с редуктором.

Неисправности стартера

Сколько примерно срок службы стартера? Среднее значение — 5 лет или 120 тыс. км пробега. От условий эксплуатации напрямую зависит, сколько служит стартер. К примеру, если передвигаться в городских условиях на короткие расстояния, и постоянно заводить двигатель, то стартер быстро выйдет из строя.

Расскажу про признаки, которые точно указывают на неисправность устройства. Это такие симптомы, как:

• Слышится специфичный треск.
• Есть задержка пуска мотора после того, как водитель поворачивает ключ зажигания.
• Слышен запуск электродвигателя стартера, но без звука работы мотора.
• Нет никаких действий после поворота ключа зажигания.
• Стартер работает после пуска двигателя.

Какие возможные неисправности могут возникать у стартера?

1. Плохой контакт. Это частая поломка, а её заметить может водитель при запуске двигателя. В этом случае следует проверить крепление устройства и контакты.
2. Магниты могут упасть. Это касается современных устройств. Здесь ремонт лучше доверить опытным автомастерам.
3. Износ опорных втулок. При этом якорь будет как бы «болтаться» и не будет полного контакта щёток с коллектором. При этом будет искрения, щётки будут подгорать и изнашиваться. В этом случае нужно заменить щётки и опорные втулки, осуществить проточку коллектора.
4. Износ роликов в бендиксе. При этом возникает его буксировка. Требуется полностью заменить бендикс.
5. Неисправность втягивающего реле. Чаще всего происходит подгорание пятаков. Медь в них плавится, и пятаки припаиваются к контактам. В этом случае даже после запуска мотора стартер продолжит работать. Всё это сильно садит аккумулятор. Поэтому здесь следует как можно скорее отцепить провод с АКБ, снять устройство и заменить втягивающее реле.

Если медленно вращается коленвал, то причины этого:

• Высокая вязкость моторного масла.
• Низкий заряд АКБ.
• Окислились контакты проводов.

Если стартер работает слишком долго, то это происходит из-за заедания замка зажигания или проблем в контактах.

Если при повороте ключа стартер не запускается, то причины этого могут быть следующие:

• Разряжен или сломан АКБ.
• Нет контакта провода массы с АКБ или между обмоткой и коллектором.
• Изношен якорь.
• Щётки не прилегают к коллектору.
• Неисправно втягивающее реле.
• Отключён разъём управления устройства.
• В АКПП селектор не находится в позиции N или P.
• Неисправен переключатель блока КПП.

Если стартер очень медленно вращается, на это указывают следующие неисправности:

• Не работает или разряжен аккумулятор.
• Изношены втулки.
• Неисправен провод между АКБ и стартером.
• Поломка во втягивающем реле.
• Неисправна обмотка статора или якоря. Следует произвести замену механизмов.
• Плохой контакт якоря или обмотки статора с массой.
• Щётки плохо контактируют с коллектором из-за их износа или неправильного положения.
• Подгорание коллектора.

Стартер работает, а двигатель — нет:

• Изношена обгонная муфта.
• Сломаны детали в редукторе.

Стартер вращается вместе с маховиком:

• Сломано втягивающее реле.
• Поломка в контактной группе замка зажигания.

Отсутствует щелчок втягивающего реле:

• Низкий заряд аккумулятора.
• Сгорели контакты или обмотка втягивающего реле.
• Окислился контакт на положительной клемме аккумулятора или стартера.
• Неисправность в составляющей замка зажигания.
• Замыкание на массе в обмотки втягивающего реле. Здесь лучше произвести замену все детали.
• Заедание якорного механизма реле.

Если коленвал не вращает якорь стартера, то вероятные причины поломки:

• Буксировка муфты свободного хода.
• Заедание при передвижении деталей по винтовой нарезке вала.
• Поломка рычага выключения муфты.
• Неисправность пружины или поводкового кольца муфты.

При появлении громких шумов при запуске двигателя следует проверить крепление в деталях стартера.

При появлении скрежета шестерни в стартере следует проверить контакты включателя, регулировку хода шестерёнки, пружину приводного устройства, а также зубцы венца маховика. Если повреждён зубчатый венец (его часто делают из пластмассы), то его лучше заменить на металлический. Также есть вероятность заедания втягивающего реле.

Видео: Проверка автомобильного стартера, все способы и поломки

Это видео подходит для новичков, механик со стажем очень интересно рассказывает.

Типы стартеров

Отличия стартеров различных модификаций заключаются в конструкции устройств зацепления, электрическая часть одинакова у всех. Отличается принцип действия, конструкция двух основных узлов: фрикционного амортизатора, механизма автоматического расцепления.

Классический вариант

Принцип работы стартера классического типа накладывает ограничения на характеристики шестерни муфты, диаметр маховика. Редукторная пара не может иметь соотношение зуба выше 16/18, что требует использования последовательного возбуждения обмоток электродвигателя. Недостатком классического стартера является низкий КПД, сильный нагрев, громоздкая обмотка возбуждения. Режим холостого хода опасен устройству, так как, электродвигатель может «пойти вразнос».
Преимуществом стартера автомобиля с независимым возбуждением является увеличение эффективности, снижение габаритов, отсутствие перегрева. Получают независимое возбуждение тремя способами, учитывая принцип работы ЭДВ:

• подключение обмотки к независимому от якоря источнику тока (управляемое возбуждение);
• установкой на статор постоянных магнитов (неуправляемое возбуждение);
• параллельным подключением обмотки (параллельное возбуждение).

С планетарным редуктором

Для автомобиля пригоден лишь второй вариант, улучшенный встроенным в корпус стартера планетарным редуктором. Преимущества конструкции этого типа заключаются в следующем:

• падение напряжения аккумулятора при запуске ДВС не влияет на магнитное поле электродвигателя;
• многополюсная магнитная система компактнее электромагнитной;
• принцип работы магнитной системы позволяет увеличить КПД;
• дешевые ферропорошки, из которых делают магниты, снижают стоимость стартера;
• планетарный редуктор адаптирует характеристики электродвигателя с частотой вращения коленвала;
• при холодном запуске потребляется меньший ток, увеличивается надежность пуска.

Принцип работы планетарного редуктора предполагает высокий износ шестеренок. Для увеличения ресурса главная шестерня отливается из термореактивной пластмассы под давлением, армируется бронзой. Снижается шум при работе, увеличивается прочность, износостойкость. Использование жесткого графита в коллекторных щетках, удаление из материала порошка меди увеличило межремонтный период этого узла. Существуют виды приводных механизмов: инерционные, электромеханические, комбинированные. Муфты свободного хода бывают храповые, роликовые, фрикционно-храповые.

Мне нравится1Не нравится

Бендикс

Устройство

Он состоит из:

1. Звездочки или шестерни, как кому нравиться. Она выполнена из закаленного металла, чтобы увеличить срок службы. Она насажена на вал якоря электродвигателя, и находиться во внутренней обойме.
2. Обгонной муфты. Внутри неё находится стопорное кольцо с роликами. Они прижимаются пружинками к наружной обойме.

Устройство бендикса стартера такое, чтобы уберечь элементы агрегата от преждевременной поломки, в момент запуска двигателя автомобиля.

Принцип работы

Особенностью этого механизма является то, что он может свободно вращаться в одну сторону и заклинивать при попытке провернуться в противоположном направлении. Это происходит за счет роликов, расположенных в обгонной муфте.

При подаче напряжение на обмотки втягивающего реле стартера выбрасывается бендикс. Он входит в зацепление с маховиком. В это время начинает вращаться якорь электродвигателя, который передает крутящий момент на бендикс, а тот на маховик двигателя авто.

Происходит запуск мотора машины. Если обороты коленвала выше скорости вращения якоря, обгонная муфта бендикса разблокируется, и шестерня механизма будет вращаться независимо от вала электродвигателя. Водитель отпускает ключ, исчезает напряжение в обмотках реле и электромотора, бендикс входит внутрь, и перестает вращаться.

Виды стартеров

По своему устройству электромеханизм подразделяется на два вида:

• с наличием редуктора в конструкции;
• без редуктора.

С редуктором

Редуктивные стартеры эффективны в эксплуатации и экономят расход электроэнергии батареи, поскольку постоянные магниты в механизме увеличивают период использования обмотки статора.

Преимущества:

• повышенный ресурс использования детали за счёт усиления редуктора;
• небольшие размеры и лёгкость;
• надёжная работа в зимний период при минусовых температурах.

Недостатки редукторного стартера:

• починка элемента, вышедшего из строя, требует высокой компетенции ремонтника;
• сложность в подборе запасных деталей.

Без редуктора

Стартер без редуктора устроен таким образом, что подаёт крутящий момент напрямую на обгонную муфту без передачи через редукторный механизм.

К его плюсам относят:

• надёжность и простоту использования в тёплое время;
• доступность ремонта благодаря лёгкой конструкции;
• распространённость запасных деталей для восстановления в рабочее состояние.

Количество недостатков у стартеров без редуктора не меньше:

• значительные размеры и тяжеловесность;
• повышенный расход запаса энергии аккумулятора;
• ненадёжная работа в холодное время года при минусовых температурах.
