Покрасочная камера своими руками, конструктивные особенности и этапы работ

Сушка

Важный этап при обустройстве покрасочной камеры — обеспечение процесса сушки. Сегодня в продаже имеются тепловые генераторы, функционирующие на различном виде топлива, в том числе отработанном масле и газу. С учетом потребностей можно выбрать устройства разной мощности и функционала.

Все чаще для сушки авто после покраски применяются инфракрасные лампы. Они просты в эксплуатации и гарантируют необходимый эффект. При этом расходы на приобретение такого оборудования минимальны.

При строительстве покрасочной камеры важно учесть распределение тепловых потоков во избежание случайного перегрева. Для удобства сушка объединяется с системами фильтрации и дистанционного управления

При выборе варианта важно учесть уровень загрузки покрасочной камеры:

  1. Если требуется покрасить один автомобиль, достаточно сушки воздухом. Минус метода заключается в длительности процедуры, но зато снижаются расходы.
  2. В случае создания покрасочного бокса для профессиональной деятельности (многократной покраски), лучше отдать предпочтение инфракрасному оборудованию. С его помощью можно добиться более быстрого высыхания. Под действиями ИК лучей краска и шпатлевка высыхают намного быстрее, а расходы электроэнергии снижаются.

Можно использовать малогабаритную сушку для просушки различных деталей кузова авто — специальную камеру, обеспечивающую температуру нагрева до 200 градусов Цельсия. В нее входит необходимая автоматика, обеспечивающая контроль базовых параметров и соблюдение технологического процесса.

Такой сушильный шкаф изготавливается с учетом требований заказчика в различных габаритах.

В виде дополнительного оборудования для сушки (при обустройстве покрасочной камеры) можно использовать инфракрасные лампы.

Выделим востребованные модели:

  1. TopWeld / FY-TECH FY-1W — устройство с одной лампой и одной секцией, работающее от 220 Вольт. Особенность заключается в возможности регулировании угла наклона и высоты, компактность и надежность конструкции. Изделие равномерно нагревает поверхность и обеспечивает ее быстрое высыхание. В модели предусмотрен механический таймер, имеется возможность корректировки мощности и времени сушки. Рабочая температура — от 40 до 100 градусов Цельсия, таймер выставляется на время до часа. Площадь сушки — 80*50 см.
  2. OMAS WS-502A — инфракрасная сушка, обеспечивающая быстрое высыхание поверхности машины в помещении покрасочной камеры. Изделие состоит из двух ламп, равномерно прогревающих ЛКП. Конструктивно ее можно вращать в горизонтальной и вертикальной плоскости, а также наклонять на разные углы. Имеется таймер, устанавливаемый на время от 1 до 28 минут (отключает сушку автоматически). Рабочее напряжение — 220 В, мощность 2 кВт. Высота стойки меняется в диапазоне от 15 см до 1,5 метров. Оптимальное расстояние от ламп до поверхности — от 0,3 до 0,7 метров. При этом охватываемая площадь составляет 100*70 см.
  3. TopWeld / FY-TECH FY-3AL — мощная сушка с тремя лампами инфракрасного действия. Эта модель имеет настраиваемую высоту, возможность изменения угла направления софитов, таймер для регулировки времени. Особенности — изменение уровня мощность, применение алюминия при изготовлении корпуса, компактность и прочность. Секция может вращаться на 360 градусов. Работа сушки проверена на большинстве окрасочных систем, и проверки подтвердили быстрое высыхание поверхности. Рабочая температура находится в диапазоне от 40 до 100 градусов Цельсия, таймер задает время от 0 до 60 минут. Мощность — 3,3 кВт. Площадь сушки — 120*100 см.
  4. TopWeld / FY-TECH FY-6W — мощная сушка для покрасочных камер с шестью лампами, установленными в индивидуальных секциях. Особенности — наличие таймера, возможность изменения мощности, регулирование уровня наклона, прочность и компактность корпуса. Модель обеспечивает равномерный прогрев поверхности, предусмотрена возможность вращения секций на 360 градусов. Диапазон рабочих температур — от 40 до 100 градусов Цельсия. Таймер выставляется в диапазоне времени от 0 до 99 минут. Сушка охватывает площадь 180*100 см.
  5. TopWeld / FY-TECH FY-2W — модель для сушки поверхности, оборудованная двумя инфракрасными лампами. Изделие работает от 220 В, оборудовано таймером времени и имеет регулировку мощности. При необходимости возможно изменение высоты. Устройство проверено на большей части окрасочных систем, его эффективность подтверждена практикой применения. Модель отличается компактным дизайном, надежностью, легкостью и компактностью. Охватываемая площадь сушки составляет 80*80 см. Таймер устанавливается на время от 0 до 60 минут. Мощность каждой из ламп 1,1 кВт (общий параметр 2,2 кВт).

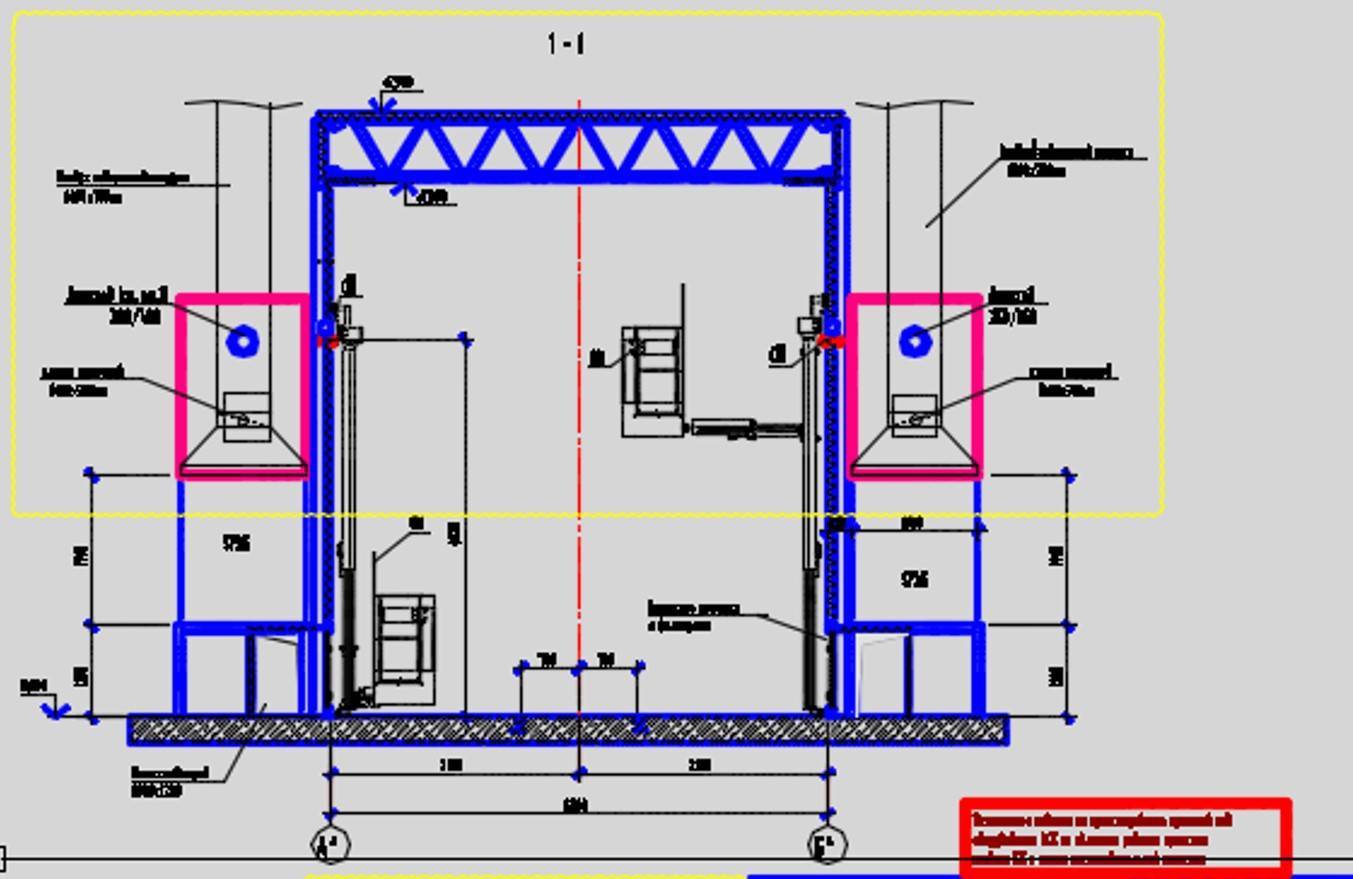

Этапы проектирования

Чтобы понимать порядок выполнения работ по проектированию системы, следует рассмотреть главный залог качественной покраски – это наличие производительной системы фильтрации воздуха. Для этого нужно рассчитать производительность бокса по воздуху. Во избежание появления недопустимых или, по крайней мере, тяжелых условий работы, следует обеспечить воздушный поток со скоростью около 25 см/с в отдельных точках камеры. Среднее значение должно составлять примерно 30 см/с, можно больше.

Когда специалист получит значение средней скорости потока, он сможет определить объем прохождения на протяжении одного часа. Тогда станет понятно, сколько нужно устанавливать вентиляторов, в каком месте и какой мощности. При этом, устройство покрасочной камеры включает в себя фильтры, каналы, соответственно, будет происходить сопротивление воздуха. Поэтому мощность должна иметь запас. Современные покрасочные боксы имеют приточно-вытяжные установки, значит, в проект камеры нужно включать вытяжной и приточный вентилятор.

Проектировать нужно и фильтры – не только их расположение, но и  площадь фильтров. Для покрасочных боксов используется многоступенчатая система, то есть, происходит очистка от крупных и мелких фракций. Чтобы определить минимальную площадь, специалист берет заранее рассчитанный поток и разделит на значение потока фильтра. Фильтры тоже нужно использовать с запасом.

С фильтрами для пола ситуация аналогична. Есть три стандартные схемы расположения напольных элементов. Можно сделать решетку под весь автомобиль, можно установить узкие решетки исключительно под колеса. Также можно сделать пол, полностью покрытый фильтрами. Но нужно смотреть и на бюджет, выделенный на постройку покрасочного бокса.

Важные моменты

Из особенных моментов можно выделить вопрос разработки освещения и системы пожарной безопасности. В качестве освещения используются светильники на потолке и на стенах. Для более эффективного нанесения краски на рабочую поверхность можно установить прибор на задней стенке рабочей зоны. Уровень освещенности бокса должен быть близок к значению, равному 2 тысячи люкс. При том, что сами лампы не должны иметь мерцающий эффект. Популярной является расстановка приборов вертикально, но в шахматном порядке.

Требования пожарной безопасности очень строгие.  Все используемые элементы бокса должны быть защищены от потенциально возможного взрыва. Это относится и к материалу в стенах бокса – подходит минеральная вата. Функционирование покрасочного бокса невозможно без системы пожаротушения.

Для профессионального покрасочного бокса выгодно, чтобы проектированием занималась организация, которая берет на себя заботы по дальнейшему обслуживанию ключевых узлов. Разработкой подобных помещений должны заниматься люди, имеющие не только опыт, но и особый допуск к работам. Например, особый допуск нужен для установки газовой горелки покрасочного бокса.

Типовой проект малярки для автомобиля своими руками

Чтобы самостоятельно сделать покрасочную камеру необходимо рассмотреть и изучить множество составляющих: помещение, принцип действия, а также материалы, нужные для организации универсальной покрасочной камеры. Итак, сначала стоит определиться с теми элементами, которые нам потребуются:

  • гараж или иное подходящее помещение для окраски и сушки (нежилое);
  • тепловой генератор для создания оптимального температурного режима;
  • тепловая пушка;
  • мощная система вентиляции.

Подобный перечень является приблизительным, но в целом, описывает все основные составляющие, которые участвуют в процессе создания покрасочной камеры. Список можно и расширить до ворот, светильников, вентиляторов, пульта управления и прочего.

На самом деле тут все зависит от потребностей и возможностей конкретного человека.

На изготовление окрасочно-сушильной камеры может уйти не один месяц. Зато она получится полностью автоматизированной, и можно будет окрашивать автомобиль и высушивать его эффективно и быстро. Среди функциональных элементов камер стоит рассмотреть:

  • отдельную кабину для окраски и сушки;
  • вентиляцию приточного типа с разными очистительными фильтрами;
  • насос тепловой и различную автоматику;
  • установку вентиляции по типу вытяжной с воздушными фильтрами.

Самый простой каркасный проект малярки

Простая с точки зрения сложности выполняемых работ и экономичная покрасочная камера своими руками строится следующим образом. Сначала необходимо подобрать помещение для ее оборудования и подготовить необходимые для работы инструменты и материалы: доски для каркаса, полиэтиленовая пленка для его обшивки, рулетка измерительная и маркер, лезвие канцелярское и скотч, пила по дереву и молоток, скрепер и гвозди разных размеров.

Далее можно нарисовать чертеж и разметить доски с помощью рулетки и маркера. Потом доски подрезаются пилой по нанесенным разметкам. Из полученных деревянных заготовок необходимо сделать четыре доски по ширине камеры (180 см) и четыре доски по глубине камеры (по 150 см длиной). После этого от четырех досок длиной 220 см необходимо отрезать по двадцать сантиметров для планок (высота камеры).

Далее, из подготовленных досок сооружается каркас покрасочной камеры. Основание делается из двух досок длиной 150 см и двух досок длиной 180 см. Потом необходимо становить четыре вертикальные доски длиной по 200 см и верху вертикальных досок соорудить потолок такой же конструкции, как и основание. Таким образом, получился каркас самодельной камеры, который необходимо обшить.

Проект малярного бокса в гараже

Более функциональную покрасочную камеру, в которой можно получить высокое качество окраски автомобиля, можно организовать в гараже. Для этого стены гаража необходимо обшить пластиковой вагонкой, установить на стенах и на потолке светодиодные светильники. Далее под потолком следует установить воздухозабор, тепловую пушку, а также дополнительные нагревательные элементы.

С помощью воздуховодов воздух разводится из тепловой пушки к 6–8 нагревательным элементам (ТЭНам), расположенным по периметру теплообменника. Следующий этап работы – поднятие пола и установка решетки, под которой можно расположить фильтры напольные, вытяжку на базе вентиляторов и теплогенератор (ТЭНы или горелку).

После этого необходимо сделать въездные ворота в рабочую зону бокса. Систему вентиляции лучше сделать внешней. Для обеспечения безопасности самодельного оборудования рекомендуется учитывать следующее:

  1. Осветительные приборы, вентилирующие устройства и другое оборудование покрасочной камеры должно быть взрывозащищенным.
  2. Нагревательные элементы должны иметь защитный термостат, а все электроприборы должны быть заземлены.
  3. Утеплитель для стен выбирать следует негорючий (например, вата минеральная).;
  4. Местные вытяжные устройства установить рекомендуется в зонах повышенного накапливания паров и частиц лакокрасочных материалов.
  5. Система вентиляции должна быть сконструирована так, чтобы в рабочем пространстве не образовывались т. н. «мертвые зоны».

Система фильтрации

Неизменный элемент покрасочной камеры — система фильтрации, защищающая от пыли и прочих опасных элементов. Рекомендуется применять 2-фазовые фильтры, имеющие двухступенчатый принцип работы. Сначала они «ловят» крупные частицы, а после — более мелкие загрязнители.

Важно учесть, что производительность системы вентиляции в среднем — от 20 до 25 см3/с. Фильтрующие элементы должны справляться с очисткой в таком режиме и обрабатывать входящие потоки воздуха с учетом действующих санитарно-гигиенических требований. Фильтрующие элементы должны справляться с очисткой в таком режиме и обрабатывать входящие потоки воздуха с учетом действующих санитарно-гигиенических требований

Фильтрующие элементы должны справляться с очисткой в таком режиме и обрабатывать входящие потоки воздуха с учетом действующих санитарно-гигиенических требований.

По этой причине рекомендуется применять фильтры с несколькими этапами очистки. При этом нижний фильтрующий элемент забивается быстрее, что требует более частой его замены.

Также важно знать, что в качестве дополнительной фильтрации может применятся специальное жидкое липкое покрытие. Данным средством с помощью валика обрабатывают стены покрасочной камеры. Свои свойства средство сохраняет долго, к нему хорошо прилипает не только пыль, но и окрасочный туман

Свои свойства средство сохраняет долго, к нему хорошо прилипает не только пыль, но и окрасочный туман.

При выборе системы фильтрации стоит ориентироваться на тип системы вентиляции:

  1. Для одномоторных покрасочных камер обустраивается фильтрующая поверхность (рулонного типа). Она покрывает всю поверхность, а специальные карманные фильтры задерживают крупный сор.
  2. Для двухмоторной системы потребуется дополнительный фильтрующий элемент в половом покрытии. При установке изделия лучше выбрать воздухоотвод или настил из металла. Для большей эффективности в нижний фильтр ставится кассетная сетка до входа в прибор (для дополнительной очистки).

При обустройстве системы фильтрации важно учесть циркуляцию воздуха. Оптимально, если в помещении нет турбулентности воздушных потоков, а давление регулируется с помощью специальных устройств. Если не менять установленные фильтра, со временем они забиваются, и тогда образуются завихрения с каплями красящего вещества в воздухе

Если не менять установленные фильтра, со временем они забиваются, и тогда образуются завихрения с каплями красящего вещества в воздухе

Во избежание этого эффекта важно контролировать давление воздуха в покрасочной камере

Для этого фильтрующие элементы потолка распределяются равномерно и по всей длине. Контроль системой фильтрации лучше осуществлять дистанционно (с помощью пульта). При запуске системы должно учитываться два параметра — уровень загрязнения и эксплуатационные возможности фильтров.

Что должно быть внутри камеры?

На вопрос, «Какой материал предпочесть при обустройстве самодельной камеры?» однозначно ответить будет готов не каждый. Оглядываясь на имеющийся в магазинах ассортимент, проще выдвинуть несколько требований к материалу отделки, чем указывать на какой-то конкретно. Во-первых, не забывайте, что работать вам придется с горючими материалами и при высокой температуре. Поэтому стоит сразу отказаться от использования вагонки. Во-вторых, необходимо обеспечить изоляцию камеры от внешних источников загрязнений.

Идеальным материалом, позволяющим соблюсти данные условия, является металл, окрашенный ровным слоем краски. Также отметим, что наличие ковров и прочих элементов интерьера не допускается, а в качестве изоляции предпочтительны негорючие полимеры.

Какой цвет подойдет для стен покрасочной камеры?

Именно покрасочная камера относится к таким местам, где эксперименты с цветовой гаммой могут влететь в копеечку. Что совсем не означает дороговизну материала. Дело в том, что при покраске автомобиля необходимо обеспечить максимально точную цветопередачу деталей. Именно в этом и поможет порошковая краска белого цвета. Ей обрабатывают не только стены, но и потолок.

Кроме этого, не лишним будет предусмотреть подсобное помещение, чтобы непосредственно в самой камере находилось только самое нужное.

При этом совсем не важно, выберете ли вы эконом-вариант камеры или Hi-class, главное, чтобы конечный вариант полностью устраивал вас как в эстетическом, так и функциональном планах

Автоматический пульт управления

Немаловажным также является вопрос повышения производительности и удобства труда. Чаще других из средств автоматизации находит применение автоматический пульт управления. Но есть у прогресса и вторая сторона медали: покупка подобного девайса несколько поднимет ценник осуществляемого проекта. Смотрите сами, позволяют средства – смело берите его на вооружение, нет – довольствуйтесь более низкими результатами работы. Если выбор сделан, и прибор решено приобретать, приглядитесь к наиболее неприхотливым моделям, работать им придется в агрессивных условиях. Не желательно содержание в интерфейсе незнакомых глазу пиктограмм, на его освоение у мастера не должно уходить более 15 минут.

Еще несколько приятных черт может добавить таймер, благодаря которому можно выстроить стройную систему из всех приборов и инструментов.

Автоматическое управление – очень хорошо, однако на всякий случай необходимо иметь дублирующее ручное, чтобы вы в любой ситуации могли взять управление на себя.

Подводя итоги, можно сказать, что создание и обустройство собственной покрасочной камеры вызовет у вас не меньше эмоций, чем у парнишки, впервые садящегося за руль отцовской Волги. С приобретением личного автосервиса для вас откроются новые горизонты обслуживания автомобилей, главное, следовать советам бывалых и не бояться экспериментировать с собственными идеями.

Изготовление отдельных систем ПК

Вот мы и подошли вплотную к рассмотрению вопроса, как сделать и обустроить покрасочную камеру своими руками. Дело в том, что покрасочный комплекс состоит из нескольких отдельных систем, которые должны работать согласованно, обеспечивая правильный технологический процесс, являющийся, в свою очередь, многоэтапным.

Приведём основные системы, обустройством которых нам придётся заняться:

  • освещение;
  • отопление;
  • сушильный блок;
  • вентиляция;
  • водоснабжение;
  • система фильтрации;
  • система автоматизации.

Рассмотрим по возможности каждую из перечисленных компонент.

Освещение

Не нужно напоминать о том, что в этом нелёгком деле недостаточность освещения может иметь катастрофические последствия. Любые дефекты станут хорошо заметными, если использовать в качестве источников света лампы дневного освещения. Такие люминесцентные светильники необходимо расположить в три ряда – один сверху и два на противоположных стенах. Использование только верхнего освещения затруднит качественную окраску нижней части автомобиля. В таких случаях необходимо использовать переносные лампы.

Отопление

Мини-покрасочная камера, тем более организованная на базе неотапливаемого гаража или возведенная «с нуля», требует обязательного наличия системы отопления, обеспечивающей уменьшение влажности воздуха и поддержание оптимальной температуры.

Для этих целей можно использовать:

  • теплогенераторы, в том числе самодельной конструкции. Достаточно дешёвый и экономичный вариант;
  • электронагреватели, которых сегодня предлагается огромное количество. Единственный, но существенный недостаток – высокая энергозатратность, что при нынешних ценах на электроэнергию не самое лучшее решение;
  • инфракрасные отопители более экономны, но стоят дороже. В среднесрочной перспективе они выгоднее электронагревателей.

Для использования двух последних вариантов необходимо будет позаботиться о стабильности электроснабжения и надёжности проводки.

Система вентиляции

Это далеко не второстепенная компонента покрасочного комплекса, в задачи которой входит отвод наружу загрязнённого воздуха и приток свежего. В качестве труб необходимо использовать только жаростойкие изделия, пластик для этих целей не подходит. Вам потребуется также утепление вентиляционных труб.

Существует два варианта реализации вентиляционных систем: с одним двигателем и двухмоторные. Вторые более эффективны, если нагрузка на самодельную покрасочную камеру в гараже будет высокой. В таких системах верхний двигатель отвечает за отвод воздуха, нижний – за приток свежего.

Сушилка

В идеале это должна быть отдельная камера, но в виду дефицита места в помещении роль сушилки ложится на плечи системы вентиляции. Она должна уметь работать в двух режимах: покраски и сушки.

В первом случае чистый воздух нагревается до 25-30°С, во втором – до 50-90°С. При сушке подаётся только 10% наружного воздуха от требуемого объёма, в такой же пропорции удаляется загрязнённый воздух (в режиме покраски оба режима работают на полную мощность).

Основной недостаток такой организации сушилки – длительное время, необходимое для полной полимеризации нанесённого ЛКП. Ускорить процесс можно. Установив дополнительные инфракрасные обогреватели.

Водоснабжение

Вода в самодельных покрасочных камерах используется для формирования водяной завесы, в функции которой входит эффективная очистка воздуха тумана из частичек распыляемой краски и паров растворителей.

Стандартная схема обустройства водяных камер предполагает применение трёхуровневой фильтрации:

  • первый контур представляет собой водяную завесу, расположенную фронтально;
  • второй контур считается основным – именно он отвечает за эффективную очистку воздуха;
  • третий контур – сухая финишная фильтрация на основе фильтров из стекловолокна или кокосовых волокон.

Минус водяных завес – в их дороговизне и сложности монтажа, поэтому обычно такие системы не используют, предпочитая более экономичные решения.

Система фильтрации

Очистка воздуха от загрязнений – важная функция для покрасочных камер, оборудованных своими руками. Многие считают, что для этих целей будет достаточно использования фильтров грубой очистки, но это верно только для камер с небольшой нагрузкой. Если предполагается частое использование покрасочного оборудования, то лучше приобрести фильтры тонкой очистки – они дороже, и требуют более частой замены, но и качество фильтрации воздуха у них на порядок выше.

В чём суть порошкового окрашивания?

Порошковая краска обычно напыляется на чистую металлическую поверхность. От внешнего источника частицы материала получают дополнительный заряд либо электризация, в которой участвует распылитель порошковых красок, происходит во время трения.

Поле с использованием электростатических частиц способствует тому, что краситель сам соединяется с металлом, у которого заряд противоположный. Внутри окрасочной напылительной камеры и электростатического оборудования собираются частицы, которые не осели на поверхности. Их можно использовать для проведения повторных окрашиваний краскопультом.

Порошковые краски приводят к появлению монолитной структуры высокого качества, образуется поверхностный слой. Эта структура обеспечивает дополнительную защиту основному материалу. Покрытие формируется при использовании метода нагрева окрашенного слоя до тех пор, пока он не начинает плавиться. Дальнейшая доработка способствует отвердению. Для материалов с термической пластичностью на данном этапе, наоборот, осуществляют охлаждение.

Как сделать вытяжку в гараже: преимущества

Чтобы оценить преимущества принудительной вентиляции, необходимо понимать основную суть происходящего в составе гаражного воздуха. Кроме атмосферных газов, кислорода, азота, и других естественных примесей, в воздухе присутствует влага. При пониженных температурах и низких давлениях влага из газообразного состояния переходит в жидкое (туман, роса).

Различные газы искусственного происхождения, например, выхлопные, смешиваются с воздухом, частично могут растворяться в воде. В воздухе присутствуют частицы пыли и сажи от неполного сгорания топлива, особенно при пуске холодных двигателей.

Кроме того, воздух в гараже содержит пары бензина, растворителей, смазочных масел, выделения из резиновых и пластиковых материалов. Это смесь, которая придает гаражу характерный запах, и совсем не полезна для здоровья и сохранности техники.

Вытяжка в гараже своими руками — фото:

Покрасочные работы в камерах (а гараж – типичный пример камеры), обязательно должны проводиться в противогазе, с питанием чистым воздухом, но автовладельцы действуют как камикадзе. Поэтому, сделанная своими руками вытяжка в гараже для покраски, просто сохраняет несколько месяцев жизни в расчете на одну покраску.

ВНИМАНИЕ! При покрасочных работах в типичном гараже автовладельца-«частника» концентрация паров растворителей превышает ПДК в десятки и даже сотни раз! Многие растворители, лаки и краски содержат в своем составе очень опасные канцерогены!

Часто для гаража используется совершенно недостаточный объем помещения. Бедность не порок, но, действительно, большое свинство. Что просто констатируем, не отвечаем на вопрос «кто виноват» в этом в нашей стране, и идем дальше. Даже большой гараж нуждается в вентиляции, маленькому она совершенно необходима.

Естественная вентиляция происходит путем выхода воздуха из гаража через открытые двери и ворота. Благодаря большой площади гаражных ворот смена воздуха происходит неплохо, если гараж используется только как место стоянки исправной машины: завел, выехал, заехал, заглушил.

Но гараж «частника» является почти всегда и мастерской, в которой занимаются и покраской и чуть ли не литьем металла. Здесь естественной вентиляции точно не хватит, и приходится делать искусственную.

Искусственная вентиляция, присутствующая в 60-70% гаражных строений, решает задачу, для которой она предназначена, не полностью. Ее устройство предусматривает вытяжную трубу с дефлектором. В трубе образуется тяга, которой дополнительно помогает дефлектор, он же своим колпаком прикрывает трубу от попадания осадков из атмосферы.

Приточные отверстия в таких случаях расположены внизу, на уровне пола гаража и прикрыты решетками от грызунов и мелких домашних животных. Работа такой вентиляции сильно зависит от разности температур в гараже и за его пределами.

Поэтому владельцы таких гаражей всегда озабочены отоплением, и это весьма дорогостоящий вариант регулирования влажности и чистоты воздуха. К тому же и пожароопасный, так как гаражи часто отапливают не водяным способом, а с помощью электричества или печи-«буржуйки».

Принудительная вентиляция использует механическую энергию для ускорения потоков воздуха, при помощи крыльчатки или колеса с лопастями, приводимыми во вращение электродвигателем. При незначительной потребляемой мощности, исчисляемой всего десятками ватт (для гаража на один автомобиль), принудительная вентиляция обладает огромной эффективностью. В России она пока мало распространена.

Причина этого, в настоящее время, еще советские стереотипы и представления об устройстве вентиляции, когда электродвигатели были большим дефицитом. Состоятельным людям гаражи делают на современном уровне, с системами кондиционирования, но доля таких гаражей очень невелика в общем числе по России.

Основные компоненты

К основным элементам покрасочной камеры относятся:

  1. Помещение (корпус);
  2. Фильтровальная система;
  3. Приточная вентиляция;
  4. Вытяжная вентиляция;
  5. Теплогенератор.

Главным элементом любой покрасочной камеры является корпус и система вентиляции. Вентилятор способствует очищению воздуха в помещении от стойких запахов лакокрасочных материалов. В одной камере может быть установлено две вентиляционных системы.

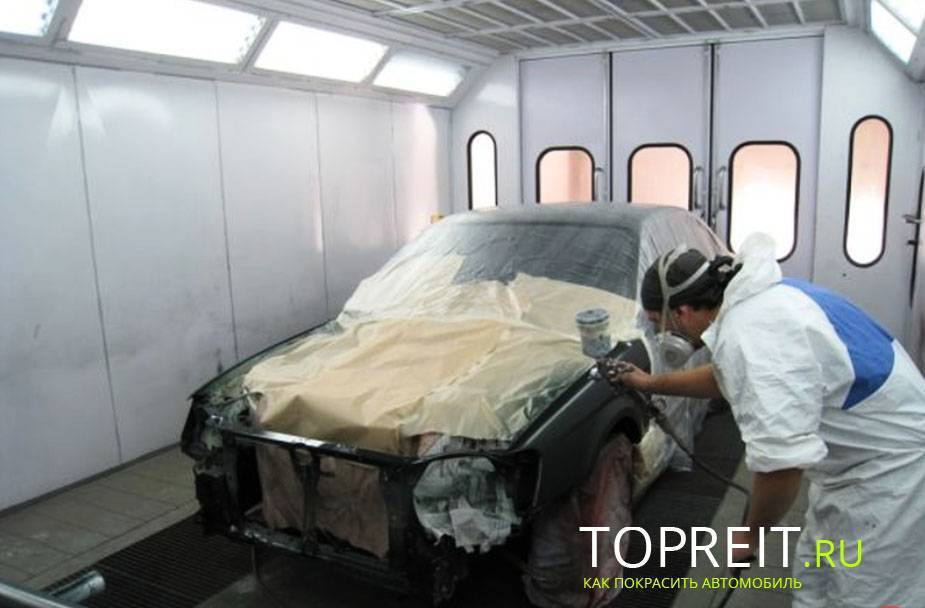

Покраска авто в камере

Одна из них будет нагнетать чистый воздух в помещение кузовного сервиса (приточная), а вторая в этот момент осуществляет выведение частиц краски (вытяжная). Камеру можно оснастить только одним вентилятором, и в этом случае при нагнетании чистого воздуха в помещении создаётся повышенный уровень давления.

Благодаря тому, что воздух подаётся сверху вниз, частички краски преобразуются в туман, оседают и выводятся на улицу через специальное отверстие.

Принцип работы покрасочной камеры выглядит следующим образом: поступающий с улицы воздух нагревается системой до необходимого уровня (обычно для окрашивания автомобилей необходимо в помещении сохранять температуру на уровне 20 градусов).

После нагревания воздух проходит систему фильтров и поступает в покрасочный бокс. Далее, вобрав все вредные пары красок, воздух проходит вытяжную систему фильтров и вентиляцию, после чего — выводится наружу.

Если покрасочная камера оснащена качественными фильтрами, то воздух выводится за пределы бокса максимально очищенным. Практически все режимы работы в современных покрасочных боксах автоматизированы.

Ещё одним важным конструктивным элементом покрасочной камеры считаются осветительные приборы. Плохой свет не позволяет мастерам увидеть различные изъяны и дефекты на поверхности кузова и качественно их устранить.

Освещение в покрасочной камере обычно представлено люминесцентными приборами или обычными галогеновыми лампочками дневного света. Иногда владельцы таких помещений увеличивают денежные траты, оборудовав покрасочную камеру светодиодными осветительными приборами.

Вообще специалисты рекомендуют монтировать в камерах кузовного сервиса врезные лампы со стеклянным рассеивающим элементом. От ламп, покрытых пластиком, лучше отказаться. На пластике часто появляются царапины, в результате чего качество света ухудшается.

Камеры с водяной завесой

Камеры с водяной завесой — продвинутый вариант бокса, предназначенного для покраски автомобилей и других крупногабаритных изделий. В состав конструкции входит металлический поддон с водой (сверху накрыт решеткой), регулировочные панели и насос.

Также имеются крепления двери, отверстия для выхода воздуха, панели водной завесы, угловой патрубок. Дополнительные элементы — форсунки, вытяжные вентиляторы и многое другое.

Принцип действия покрасочных камер с водной завесой прост. В процессе распыления воды образуется окрасочный туман. В крыше конструкции установлен вентилятор, который вращается, создает разрежение и втягивает загрязненный воздушный поток через отверстия в покрасочной камере (предусмотрены снизу фронтальной завесы).

На лицевую часть конструкции оседают элементы пыли и краски. Они улавливаются и смываются в специальную ванную и оседают в жидкости. Грязный воздушный поток, попавший во внутреннюю часть бокса, проходит дополнительную очистку.

Камеры с водяной завесой можно сделать самому или купить готовые. В последнем случае востребованы итальянские конструкции, отличающиеся несколькими водяными каскадами.

В камерах отечественного производства применяется очистка системой орошения. Последний этап — сухая фильтрация.

Выбор варианта исполнения зависит от технологии и окрашиваемого изделия. Важный момент — создание правильного микроклимата, позволяющего добиться оптимальной температуры и очистки поступающего воздуха.
