Подключение магнитолы своими руками

Выбор соединительных проводов

Установка звуковых проводников отличается от обычных электрических соединений. Дело в том, что по проводникам, идущим к динамикам и колонкам, распространяется переменный звуковой сигнал. Он имеет частоту в пределах от 20 Герц до 20 килоГерц. В принципе, частота невысокая, но линейные искажения, электромагнитные помехи, наводки возможны. Они ухудшают качество звучания. Поэтому наряду с соблюдением правил по выбору площади сечения провода выбирают тип проводника.

Сечение обычно выбирают из соображения: на каждые 10 Ватт мощности усилителя – приблизительно 1 кв.мм площади сечения провода. То есть при мощности магнитолы 40 Ватт на канал, сечение проводника, ведущего к динамику, должно быть не менее 4 кв.мм.

Задумываться над выбором типа акустического кабеля следует, если магнитола способна обеспечить высококачественное звучание. На рынке оборудования Hi-end можно найти много различных акустических кабелей с уникальными параметрами и ценой.

Целесообразность установки таких дорогостоящих проводников для автомобильной магнитолы среднего класса нулевая. Главное при подключении – обеспечить синхронизацию фаз колонок и динамиков. В противном случае салон вместо качественного звучания будет наполнен какофонией.

Выбор музыкальных колонок

Первоочередностью задачи является выбор колонок с сопротивлением 4 Ом. Данный вариант будет универсальным, так как большее сопротивление снизит громкость динамиков. Качественная акустика обеспечит лучшее звучание. Поскольку автомагнитола имеет 4 канала, оптимальным вариантом будет использование двух передних и двух задних колонок для обеспечения объемности звука.

Как подключить магнитолу от компьютерного блока питания?

После всех выше описанных приготовлений, процесс подключения будет предельно простым и не займет много времени. Рассмотрим поэтапное подключение БП:

В первую очередь нужно убрать DIN разъем у автомагнитолы (отрезать). Подготовить провода к подключению магнитолы к сети, провода колонок к соединению с магнитолой. Зачистить отрезанные от разъема DIN провода для дальнейшего соединения с блоком питания компьютера.
В отсутствии схемы нельзя подключить магнитолу через блок питания компьютера. Она представлена на фото. Одним из самых удобных для подключения является разъем для жестких дисков. Это 4-х контактный разъем с проводами красного, желтого и черного цвета.
Если блок питания в будущем будет использован только для обслуживания автомагнитолы, то можно припаять зачищенные контакты

Для многофункционального использования блока можно сделать переходник, тогда автомагнитолу можно будет на время использования подключать к ПК.
При соединении проводов необходимо пользоваться следующим правилом: красный (+) провод автомагнитолы соединиться с желтым проводом блока питания, черный (-) провод устройства может подключатся к любому черному проводу от БП.
При стационарном запуске блока питания очень важно замкнуть цепь в разъеме, от которого питается материнская плата. Используя перемычку из зачищенного провода, замкнуть зеленый и любой черный провода (для создания заземления)

Необходимо надежно закрепить этот провод, поскольку малейшая отхождение контактов разомкнет цепь.
На большинстве блоков питания есть кнопка включения/выключения. Она избавит от надобности выключать магнитолу посредством вытаскивания перемычки или розетки из вилки.
Последним этапом станет подключение 4 колонок. Сложностей с этим возникнуть не должно, так как у магнитолы останется такое количество проводов. Для лучшего звучания в каждую колонку лучше всего поместить в деревянную коробку. Так же это придаст более эстетичный внешний вид для самодельного домашнего акустического центра.

Вышеописанный процесс предельно простой для самостоятельного выполнения, но что бы лучше понять как подключить магнитолу дома через блок питания, можно посмотрев следующее видео.

Подключить магнитолу к блоку питания компьютера в домашних условиях легко, самое главное следовать всем вышеперечисленным инструкциям. Пользоваться схемами, обозначающими каждый провод. В инструкции указаны стандартные цвета проводов по их назначению. Но у определенной модели автомагнитолы или блока питания они могут отличаться в зависимости от производителя. Поэтому для успешного подключения необходимо проявить максимум внимательности.

Подключение планшета вместо магнитолы

Часто обсуждается вопрос установки планшета на автомобиль вместо автомагнитолы. Необходимо знать, что планшетный компьютер обладает более низким качеством звучания, так как предназначен для подключения наушников. Он не даст возможность подключить напрямую камеру заднего хода, требует демонтажа аккумуляторной батареи и самостоятельного изготовления коробки для установки. Но планшет можно применять в качестве навигатора.

Если при установке дополнительного нештатного оборудования возникают проблемы с работой двигателя или электрооборудования, с зажиганием, либо обнаруживаются сбои в электронной системе, то рекомендуется обратиться к специалистам.

Подключение

Автомагнитола Пионер может быть подключена двумя способами. Первый из них и будет представлен ниже.
Первый способ подключения подразумевает использование штатного разъема, а второй — подключение без стандартных соединителей.

Примечание. Стоит заранее знать о том, что использование второго метода подключения не поддерживают производители автомагнитол и гарантия уже более действовать не будет. Кроме этого, есть немая вероятность допустить ошибку в процессе подключения проводов.

С другой стороны второй метод подключения популярен в среде автомобилистов из-за того, что иного выхода просто не остается. В частности, если на транспортном средстве нет соответствующего разъема для подключения, приходится этот способ использовать.

Внимание. Даже если используется первый способ подключения, нужно быть крайне внимательным и делать все очень аккуратно. Предварительно рекомендуется убедиться в том, что распайка клемм на соединителе проведена грамотно

Предварительно рекомендуется убедиться в том, что распайка клемм на соединителе проведена грамотно.

Алгоритм подключения автомагнитолы Пионер

Pioneer инструкция к автомагнитоле

Штекеры по стандарту ISO – это принятый международно стандарт подключения для всех автомагнитол.
Итак, для подключения автомагнитолы первым способом понадобятся:

Штекеры;
Переходники;
Изолента.

Приступаем:

Обрезаем провода от штекера магнитолы или проводки автомобиля.
Подключаем автомагнитолу, согласно цветовой распиновки, приведенной выше.
Все провода тщательно изолируем лентой.

Установка контактов по стандарту ISO дает возможность в дальнейшем устанавливать новую автомагнитолу pioneer без прокладывания проводов. Достаточно будет вытащить по салазкам старую магнитолу, переключить штекеры и все.

Инструкция к автомагнитоле pioneer

Если на автомобиль никогда не подключалась автомагнитола, то придется сделать следующее:

Протянуть акустический провод для динамиков, в соответствие с вышеприведенной распиновкой.
Прикрепить рамку автомагнитолы к панели консоли.

После установки рамки в готовый слот, выгибаются лепестки металла на рамке (делается это отверткой и таким образом, рамка надежно сидит на своем месте).
Подключаем магнитолу к штекерам.
Вставляем в гнездо до появления характерного щелчка.
Проверяем работу магнитолы.

При демонтаже автомагнитолы достаточно будет разжать боковые лепестки.

Вышеописанная инструкция подключения автомагнитолы Пионер не единственная. Здесь процесс описывается в общих чертах, а для тщательной информации рекомендуется использовать не только пошаговые рекомендации, но и фото и видео – материалы, где все тщательно показывается и рассказывается.
Цена установки автомагнитолы своими руками будет очень низкой, ведь придется потратиться только на пару штекеров и изоленту.

Как включить через понижающий трансформатор

Простой выпрямитель на понижающем трансформаторе от сети 220 в

Реализация такого варианта сложнее, но для любящих что-то мастерить не составит труда. Как намотать трансформатор рассказывать не будем. Исходим из того, что у вас он уже есть и с нужными параметрами. А именно:

входное напряжение 220–230 В, выходное — 12 В;
мощность — от 120 Ватт в зависимости от аудиосистемы;
ток до 10 А.

На его выходе будем иметь 12 В переменного тока, а автомагнитола питается постоянным. Потому надо это напряжение выпрямить. Можно собрать элементарную схему с использованием диодного моста и конденсатора.

Диоды, например, КД226, конденсатор лучше поставить на 4700 мкФ для уменьшения пульсаций. Перед подключением проверьте параметры выходного напряжения. Без нагрузки оно может быть несколько выше и составлять 14 — 15 вольт.

Как автомагнитола подключается к питанию

Практически все современные автомобильные магнитолы для подключения используют так называемый ISO, он же евро разъем. Он условно разделен на две части. У первой распиновка позволяет коммутировать систему электропитания. У второй — подключать аудиосистему, от 2 динамиков до формата 5.1.

Некоторые автомагнитолы имеют один, неразделяемый евро разъем. У других он состоит из двух частей. Однако если используется стандартная распиновка разъемов автомагнитол, проблем с подключением не возникнет. К сожалению, не все производители в своих устройствах предлагают формат ISO разъема. Встречаются уникальные гребенки и нестандартные распиновки. При несовпадении разъемов у владельца авто есть два варианта коммутации.

Переходники

При выборе новой аудиосистемы в магазине рекомендуется сразу уточнять, имеет ли она ISO коннектор. Как показывает практика, встречаются самые разнообразные виды разъемов автомагнитол. У одной группы есть три отделяемых части вместо двух. Встречается так называемый расширенный набор контактных групп, через который осуществляется управление выдвижной антенной, изменение яркости подсветки в зависимости от скорости автомобиля и многое другое. У третьих может быть просто нестандартный размер разъема.

Совет! Если у понравившейся модели автомагнитолы нет ISO коннектора, стоит сразу купить для нее переходник. Таких решений на рынке великое множество. Поэтому подобрать одно, позволяющее сделать сопряжение между ISO и имеющимся на магнитоле коннектором не вызовет сложностей.

Конструкция переходника может быть разной. Например, фишка, литой пластиковый корпус с группами контактов на обеих сторонах. Или два разъема типа мама, соединенных между собой короткими кабелями. В этом случае нужно удостовериться, что их сечение составляет не менее 2 кв. мм для аудио подключений и 3.5 — 4 кв. мм для силовой части.

Скруткой или пайкой

Прямое соединение проводов можно оптимизировать до предела. То есть обрезать разъем ISO со стороны автомобиля и установленный на магнитоле. После этого образовавшиеся концы кабелей зачищаются, а медные жилы скручиваются между собой.

Совет! Рекомендуется паять такие соединения. Простая скрутка от вибрации, процессов окисления, накопления грязи достаточно быстро выйдет из строя, что заставит снимать магнитолу и делать работы по соединению заново.

Так сказать, колхозить прямое соединение необходимо по цветам проводов. Есть стандартны маркировки кабеля:

красный — ключ прерывания, вторичное питание;
желтый – главная силовая цепь контуров усиления, преобразования;
черный – нулевой, общий контакт, он же масса ;
голубой с белой полоской – силовой ввод антенного блока и его контура усиления.

Важно! Обозначение проводов цветом по их функциональному назначению обязательно приводится в документации к конкретной модели автомагнитолы. Кроме приведенной выше силовой части, есть еще блок коммутации аудио каналов.. В магнитолах высокого класса предлагаются отдельные выходы управления выдвижением антенны, для коммутации внешних модулей (например, усилителей или сабвуфера), контроля яркости дисплея

Современные устройства имеют контактную группу MUTE, отвечающую за отключение звука для приема звонка по смартфону, если такой функционал реализован отдельным блоком

В магнитолах высокого класса предлагаются отдельные выходы управления выдвижением антенны, для коммутации внешних модулей (например, усилителей или сабвуфера), контроля яркости дисплея. Современные устройства имеют контактную группу MUTE, отвечающую за отключение звука для приема звонка по смартфону, если такой функционал реализован отдельным блоком.

Как выбрать проводку в зависимости от мощности

В системах, которые имеют мощность 30 Вт на канал и более, у каждого канала есть свой плюс и минус. Менять их местами или путать запрещено. Также нельзя производить заземление динамика, выводя, при этом, минус на корпус авто. Это может вызвать искажение звука. В магнитолах небольшой мощности, имеющих ручную радио настройку, в наличии может быть два либо четыре цветных провода, а парные с черной полоской могут отсутствовать. В данном случае для всех динамиков «минус» коммутируют с главным минусовым проводом магнитолы, который нужно вывести на корпус авто.

Соединительные провода входят в комплект фактически всех акустических систем. Однако это проверочные провода, а не монтажные. Они прилагаются для проверки динамиков при приобретении, а не для эксплуатации. Их сечение обычно не превышает 0,25 — 0,5 м²м. Данные провода можно применять лишь для вспомогательной акустики, когда диаметр установленного динамика 10-13 сантиметров, а его мощность — 15-20 Вт.

Для главных 40-100 Вт-ных динамиков, которые имеют диаметр 16 сантиметров и более, нужны специальные акустические провода, сечение которых от 1 до 4 м²м зависимо от мощности магнитолы и динамиков.

Схемы подключения магнитолы

Не все модели отечественных машин имеют положение ключа в замке зажигания, при котором можно было бы отключить питание электрооборудования авто и вытащить ключ. Например, положение «0» у ВАЗ 2107. В этом положении, при отключении большинства потребителей, ключ не вытаскивается.

Замок с положением «АСС» есть только на поздних моделях. Поэтому чтобы обезопасить себя от разряда АКБ при длительном простое лучше использовать одну из предложенных схем.

Подключение к замку зажигания импортных авто

Этот способ «правильный» для импортных авто и «неправильный» для отечественных. Дело в том, что в импортных автомобилях в замке зажигания есть специальное положение ключа, подписанное ACC. Когда ключ в этом положении, подаётся питание на автомагнитолу, а стартер не задействован.

Итак, если подключать автомагнитолу к системе импортного автомобиля без переходника, надо:

Плюс с аккумулятора автомобиля (обычно жёлтого цвета) пода́ть на соответствующее гнездо в автомагнитоле.
Вторая точка подключения — вывод замка зажигания с надписью ACC и такой же разъём на магнитоле.

Схема подключения автомагнитолы к замку зажигания импортного автомобиляСхема более чем простая и понятная. Магнитофон будет работать либо пока работает мотор, либо если ключ находится в положении ACC. Если ключ в нейтральном положении — ничего не работает, потерь заряда нет.

В любой схеме в цепи подачи напряжения от аккумулятора (жёлтый провод) стоит поставить предохранитель. Даже если он стоит на входе магнитолы. Гораздо проще заменить предохранитель на проводе, чем искать, что сгорело в радио.

Что будет, если по такой схеме подключить к отечественному автомобилю? То есть, один провод протянуть от аккумулятора, а второй взять с замка зажигания. Радио будет работать только, если включено зажигание. Мотор выключили —

К аккумулятору через кнопку

Сидеть в машине в тишине, или слушать радио при включённом зажигании — не лучший выбор. Потому при подключении магнитолы стараются обеспечить её работу и при выключенном моторе. Один из способов — через кнопку, которая включается при выключенном моторе. Во включённом состоянии она подает 12 В от аккумулятора на второй вход магнитолы, тем самым обеспечивая её работу. Когда мотор работает, кнопка должна быть выключена. Тогда прибор работает по классической схеме.

Как подключить автомагнитолу чтобы работала без зажигания

В чём недостаток этого способа в том, что вы забудете отключить кнопку. А это ускорение «просадки» аккумулятора. Как вариант, в цепь установить подсветку кнопки. Она будет гореть при включённой кнопке, напоминая, что питание надо включить.

Самоподхват, правильная схема работы без зажигания

Это — один из лучших способов включения автомагнитолы в отечественные авто. Для старта надо зажигание включить. Прибор начнёт работу и будет работать до тех пор, пока вы его не отключите кнопкой. Питание от аккумулятора будет, но не будет 12 В от замка зажигания и устройство уйдёт в спящий режим с минимальным потреблением. Для повторного включения надо просто включить зажигание, а когда магнитола заработает, его можно выключить снова.

Подключение автомагнитолы с работой и без зажигания

Как видите, для такого подключения вам потребуется два диода с рабочим напряжением более 12 В и 300 мА. Их включите навстречу друг другу — как на схеме. Эту связку одним концом подключаете к выходу замка зажигания. Среднюю точку (место соединения двух диодов) подключите к красному проводу. Свободный конец связки диодов подключаете к антенному выходу (обычно голубой с белым).

Как работает такая схема? При включении замка зажигания питание протекает через диод и через среднюю точку подаётся на вход +12. Зажигание выключили, и питание подаётся через второй диод от антенного вывода.

Подключение автомагнитолы через сигнализацию

Есть два типа сигнализации для автомобилей. Первый — когда -12 В появляется при снятии с сигнализации второй — при постановке. Второй вариант использовать «без наворотов» не получится, так как включаться радио будет когда вы поставите машину на охрану. А вот с первым — когда минус появляется при отключении сигналки — можно подключить автомагнитолу по простой схеме.

Схема подключения питания автомагнитолы через сигнализацию

Если в сигнализации минус 12 В появляется после снятия с охраны, вывод, на котором он появляется подключаем к катушке реле. Второй контакт питается от АКБ. При отключении сигнализации реле срабатывает и подаёт плюс на магнитофон.

Если в сигнализации появляется минус при постановке на сигнализацию, то лучше использовать схему с кнопкой или реализовать другой вариант.

Подключение разъемов

Для этой операции вам потребуется электрическая схема машины с указанием распиновки (номеров контактов) штатного разъема для радиооборудования. Если штекер и вилка не совпадают, то меняйте разъем на звуковоспроизводящем устройстве. Не имеет значения, с какой стороны вы поставите штекер, главное, чтобы он полностью соответствовал вилке. Не подгоняйте штекер автомобиля под магнитолу. Если вы решите заменить штекер, то придется заново перепаивать разъем автомобиля. Если у вас есть необходимый штекер или вилка с уже подключенными проводами, то просто припаивайте их к соответствующим проводам звуковоспроизводящего устройства. Если же штекер или вилка без проводов, то с помощью тонкой иголки вытаскивайте из него контакты, вставляйте в них зачищенные провода, обжимайте с помощью специального инструмента или пассатижей и вставляйте в соответствующее отверстие разъема.

Вывод

Теперь вы знаете, как подключить автомагнитолу, и сможете установить ее на свою машину самостоятельно. Распиновка контактов звуковоспроизводящего устройства и автомобиля, а также схема подключения подробно прописана в инструкции по их обслуживанию и ремонту, поэтому внимательно читайте эти документы.

Руководство по подключению

Перед тем, как начать работу, необходимо проверить БП на работоспособность. Если возникнут проблемы, то нужно его заменить или отремонтировать. Старый блок стоит разобрать и почистить от пыли. Желательно убрать печатную плату и осмотреть контакты на качество пайки. Все найденные дефекты следует исправить.

Важно обратить внимание на конденсаторы выходных выпрямителей: проверить не вздулись ли они, нет ли разрыва засечки. Если обнаружены такие дефекты, конденсаторы следует заменить (автор видео — SABOTAGnick116)

Инструменты и материалы

Чтобы подключить автомагнитолу к БП компьютера, понадобится следующее оборудование и материалы:

компьютерный источник питания (300-350 Ватт);
автомобильную магнитолу;
провода нужного сечения;
динамики или акустические колонки.

Желательно использовать качественную акустику, так как устройство имеет 4-канальный выход, поэтому есть возможность присоединить две передние колонки и две задние.

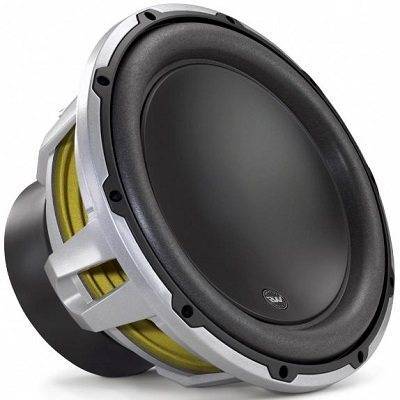

Динамик для колонки

Этапы

Процедура подключения состоит из следующих этапов:

В первую очередь нужно отрезать разъем DIN, через который аппаратура подключается к автомобилю.
Далее необходимо зачистить провода.
Сначала подключаем магнитолу. Лучше всего для этого подойдет разъем, с помощью которого присоединяются жесткие диски. Это широкие 4-х контактные провода: красного, два черного и желтого цвета.
Разъем нужно отрезать, провода припаять к контактам магнитолы. Для дальнейшего использования БП можно сделать переходник. Для этого необходимо желтый провод от блока припаять к красному положительному магнитолы. Черный отрицательный провод от подключаемого устройства следует припаять к любому черному от БП.
Чтобы запустить блок без материнской платы, следует воспользоваться разъемом, через который питается материнка. К разъему подключено большое количество проводов. Среди них нужно найти черный и зеленый, контролирующий запуск БП. Чтобы замкнуть землю, необходимо соединить зеленый провод с любым черным. Жучок-перемычка между контактами После запуска блока напряжение поступит на все провода. При размыкании контакта питание отключится. Таким образом создается подобие перемычки.
Если в БП есть выключатель, перемычку можно не вынимать, в этом случае можно зеленый и черный провода запаять. Таким образом выключатель можно использовать для того, чтобы включить или выключить питание.
Далее необходимо сконструировать акустическую систему из автомобильных колонок. Приобрести любые динамики небольшого веса и поместить их в коробку желательно деревянную, сделав в ней предварительно соответствующие отверстия. Можно использовать для изготовления коробки твердый картон. Вставив динамик, его необходимо подключить к автомагнитоле через четыре оставшиеся провода. Каждый из динамиков следует поместить в отдельную коробку. При этом в одном коробе должно быть три устройства воспроизведения высоких, средних и низких частот.

Когда все устройства собраны в единую сеть, можно включать конструкцию в розетку 220 В и слушать музыку.

Работа магнитолы через БП

Ошибки при подключении автомагнитолы

Распространенной ошибкой становится подключение желтого провода питания не к аккумулятору, а к замку зажигания или прикуривателю. Эта ошибка не опасна, но снижает мощность головного устройства и качество звука (увеличивает количество наводок и помех).

Самой опасной ошибкой при установке автомагнитолы становится неправильное подключение плюсовых и минусовых клемм аккумулятора. Такое подключение сжигает электронные схемы ресивера, магнитолы, динамиков. При выборе неправильных клемм электропитания (подключение красного провода к аккумулятору) автомагнитола может разрядить аккумулятор на длительной стоянке.

Распиновка ISO

На многих новых магнитолах все чаще применяется евроразъем. Он представляет собой прямоугольный шестнадцатиконтактный штекер, состоящий из одной или двух равных частей. На автомобиле устанавливается вилка ISO, позволяющая подключить любую автомагнитолу, имеющую соответствующий коннектор. Распиновка ISO не зависит от модели магнитолы, оснащенной таким разъемом.

Верхний силовой разъем А

Он используется для подачи тока от бортовой сети автомобиля, а также для снятия питания на активную антенну или усилитель, для отключения звука и подачи сигнала управления подсветкой. Согласно стандарту, используется маркировка проводов по цветам:

желтый — прямое подключение к аккумулятору ТС, также по нему идет питание оперативной памяти ресивера, обеспечивающей хранение настроек, заданных пользователем;
красный — по нему подается основное питание;
черный — это масса, отрицательный полюс, соединенный с корпусом ГУ;
синий с белой полосой — когда автопроигрыватель включен, подается напряжение 12 В на усилитель активной антенны или контроллер дистанционного управления усилителя мощности автозвука;
оранжевый — на него подается сигнал с переключателя габаритных огней автомобиля для управления подсветкой клавиш и дисплея;
коричневый — используется для отключения звука, например, во время разговора по телефону.

Стоит учесть, что применяются две системы подачи питания. В первом случае желтый и красный провода на цоколевке соединяются вместе. Питание магнитолы не зависит от положения ключа зажигания.

Вторая система предусматривает подключение красного провода через замок зажигания, а желтого — напрямую к бортовой сети. Благодаря этому питание магнитолы связано с положением ключа. Когда зажигание выключено, можно извлечь или вставить компакт-диск. Также обеспечивается ход встроенных в аудиосистему часов и сохранение таких настроек, как параметры звука и радиоканалы.

Распиновка ISO-разъема магнитолы, предназначенного для подачи питания, осуществляется следующим образом. Контакты 1, 2 и 3 зарезервированы и используются некоторыми головными устройствами для задействования дополнительных функций. К контакту 4 присоединяется желтый провод, а к штырьку 5 — сине-белый. К контакту 6 подводится оранжевый провод. Штырек 7 соединен с красным проводом, а восьмой — с черным. Этот разъем нередко окрашен в коричневый цвет.

Нижний акустический разъем В

Он используется для подачи усиленного звука с автопроигрывателя на колонки. Провода, по которым непосредственно идет переменный ток с микросхемы, имеют сплошную окраску, а на провода, соединенные с массой, нанесены черные полоски. Цветовая маркировка осуществляется следующим образом:

белый провод присоединяется к левой передней колонке;
серый провод подключается к правой фронтальной колонке;
зеленый провод подключается к левой задней колонке;
фиолетовый провод соединяется с правым задним динамиком.

Распиновка фишки магнитолы, предназначенной для подключения колонок, производится следующим образом:

фиолетовые провода подключаются к контактам 1 и 2;
серые — к контактам 3 и 4;
белые — к контактам 5 и 6;
зеленые — к контактам 7 и 8.
