Подключение фары заднего хода на квадроцикл своими руками

Самодельные квадроциклы: подробный гайд

Методикой изготовления квадроциклов мало кто делится, но есть и те, кто не скрывает своих наработок. В этой статье мы поделимся примерами достижений автомехаников-практиков, которые самостоятельно собирали мотовездеходы из подручных материалов.

Как сделать квадроцикл своими руками

Спроектировать и собрать мотовездеход по силам только знающим дело механикам. Для этого потребуется не только опыт, но и подходящие комплектующие с инструментами.

Для создания квадроцикла используют рабочие детали от автомобиля или мотоцикла: например, мотор от мотоцикла Урал, Минск, ИЖ Планета или Юпитер, основные узлы от ВАЗа или Оки. В ход могут пойти даже вышедшие из строя, но переработанные комплектующие.

Квадроцикл из Оки

Конструктор Сергей Плетнёв из Пермского края собрал квадроцикл на основе малолитражного автомобиля «Ока». На сборку у него ушёл год работы.

Основные комплектующие

• Руль от мотоцикла «Урал»;
• вазовские ШРУСы и межколёсные редукторы;
• 15-дюймовые передние и задние колёса от Niva Chevrolet;
• бензобак из 20-литровой канистры;
• двигатель, коробка передач, сцепление, часть приборной панели и подголовник от Оки.

Технические характеристики

Вес430 кгРазмеры2300х1250 ммВысота по рулю и седлу1250 / 900 ммКлиренс300 ммКолёсная база1430 ммКолея1045 ммМаксимальная скорость65 км/ч

Чертежи квадроцикла

Двухцилиндровый четырёхтактный двигатель жидкостного охлаждения от «Оки» выдаёт 32 л. с. Для автомобиля это мало, а для мотовездехода — вполне достаточно. Рулевое управление получилось гибридного типа. Сверху использованы мотоциклетные рычаг и вал, снизу — автомобильные рулевые тяги.

Трансмиссия у самодельного квадроцикла своеобразная. В её основу положены доработанные комплектующие от ВАЗа.

Для понижения скорости и повышения крутящего момента была удалена зубчатая пара: вместо неё использована цепная передача. Мёжколёсные редукторы позаимствованы у «вазовской» классики.

Полуоси автомеханик решил удалить и заменить их на ШРУСы переднего привода ВАЗа. ШРУСы также были использованы и в других узлах трансмиссии.

Глушитель разработан самим Плетнёвым. Он состоит из двух камер, входной патрубок загерметизирован асбестом.

На создание стеклопластикового обвеса ушло 10 кг эпоксида, 1 кг пластификатора и 1 кг отвердителя, 5 м стекломата и 15 м стеклоткани.

Квадроцикл из мотоцикла

Ещё один квадроцикл Сергея Плетнёва, на этот раз — на базе тяжёлого мотоцикла «Урал-2» с пробегом 12 000 км. От мотоцикла были взяты главные узлы — двигатель, коробка передач, сцепление, а также видоизменённая рама.

Квадроцикл своими руками — полноценная техника или просто хобби?

Собирать квадроцикл своими руками увлекательно. Создатель приобретает опыт, тренирует находчивость и терпение.

Однако самодельные мотовездеходы не стоит рассматривать как полноценную альтернативу заводским моделям — даже самый лучший квадроцикл, собранный своими руками, будет заведомо хуже серийного.

Кроме того, самостоятельная сборка занимает много времени — даже опытные механики тратят год и более.

На новую технику распространяется заводская гарантия. В плане комфорта и надёжности серийные экземпляры CFMOTO вне конкуренции — на них можно отправиться хоть в путешествие, хоть на скоростные покатушки.

Преимущества квадроциклов CFMOTO

Современный дизайн и технологииМодельный ряд CFMOTO полностью обновляется каждые 3-5 лет, а улучшения в технологиях и дизайне вносятся постоянно в течение всего периода производства.

Качественные комплектующиеНа технику CFMOTO устанавливают комплектующие признанных брендов – CVTech (Канада), Sumitomo (Япония), Delphi (Италия, Германия), Bosch (Германия).

Место для двоихВсе квадроциклы CFMOTO – полноценные двухместные модели с удобной посадкой, они позволяют свободно разместиться и водителю, и пассажиру.

Богатая базовая комплектацияУже с завода большинство квадроциклов CFMOTO имеют: лебёдку, зеркала, защиту рук, грузовые площадки, усилитель руля, легкосплавные диски и шины с грязевым протектором.

Гарантия 2 года без ограничения пробегаНа любую технику CFMOTO распространяется двухлетняя гарантия без ограничения по пробегу на все узлы и агрегаты.

Надежность и неприхотливостьВладельцы техники CFMOTO описывают ее как очень надежную и качественную. Пробег некоторых квадроциклов переваливает за десятки тысяч километров эксплуатации в самых тяжелых условиях.

Посмотреть адреса дилерских центров CFMOTO

Полноприводный квадроцикл на базе автомобиля «ОКА» своими руками (конструктор-любитель Сергей Плетнев)

Для начала приведем общие характеристики проекта:

• Длина – 2300 мм;
• Ширина – 1250 мм;
• Высота – (крайние точки колес) – 1250 мм;
• База – 1430 мм;
• Клиренс – 300 мм;
• Двигатель – достался от автомобиля «ОКА»;
• Колеса – диски: «ВАЗ» 2121 (Нива);
• Шины — CoordiantOffRoadR15;
• Амортизаторы – «ОКА»;
• Ступицы – «ВАЗ» 2109;
• Межколесные редукторы – «ВАЗ» классика
• Максимальная скорость – 60 км/ч
• Коробка передач, взятая из «ОКИ» была модифицирована заменой стандартной главной пары шестерней на цепной привод.

Сделано это было для повышения скорости на ровной дороге. А выглядит это так:

В собранном виде

В разобранном виде

В виде несущих частей рамы выступают водопроводные трубы (ВГП 25х3,2). Были закуплены в виде двух отрезков по 7900 мм и весом в 38 кг на сумму 1150 рублей.

Для рычагов и подвесок также потребовались водопроводные трубы (ВГП 20х2,8) – два отрезка длиной по 6100 мм, весом в 20 кг обошлись в 650 рублей.

Два б/у задних моста от «копейки» (ВАЗ 2101) — в сумме 3000 рублей.

От «восьмерки» (ВАЗ 2108) взяты кулаки в сборе с дисками, суппортами и прочим + валы приводов – в сумме за все эти БУ детали было потрачено 4000 рублей.

Пригодились металлические листы, гайки, болты, шайбы, сайлентблоки и др. – расходных крепежных приспособлений и материалов на такие дела всегда должно хватать.

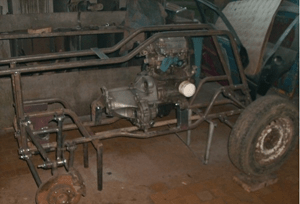

Из вышеперечисленных деталей с помощью сварки, трубогиба и слесарных инструментов была создана вот такая конструкция.

С помощью сварки скреплено большинство конструктивных деталей. Был установлен карбюратор.

Карбюратор самодельного полноприводного квадроцикла

Металлические планки для подвески, двигателя и мостов также закреплены сварными швами

Ступицы соединяются с подвеской новыми фтулками, шайбами и болтами

После того, как рама была собрана, начались просчеты нюансов положения двигателя, функционала коробки передач и ее крепления, а также передней подвески с рулевой.

В итоге были применены следующие ходы:

От заднего поста подведены полуоси к ступицам. Приварено крепление для амортизаторов

В коробке передач применяется удлиненный шток самодельного производства

На снимке видно, как было подведено крепление для коробки и положение штока снаружи

Поворотный кулак взят от «ВАЗ» 2109 а рулевая сошка выполнена из металлической пластины самостоятельно

После небольшого тест-драйва было подмечено, что к штоку от коробки понадобится кулиса для переключения передач рукой – это самый удобный вариант в случае с модифицированной коробкой.

Надо сказать, что модифицировалась она для повышения передаточного отношения от оси к колесам, так как без этого вмешательства скорость при максимальных оборотах не набиралась бы выше 45 км/ч.

Расположение

Расположение выключателя или лягушки во многом зависит не от марки и модели автомобиля, а от коробки передач, которой оснащается транспортное средство.

Если это механическая трансмиссия, тогда выключатель будет устанавливаться непосредственно на корпус КПП. Когда включается задняя передача, кнопка выключателя зажимается, перемыкаются контакты лягушки, и ток следует на задние фонари.

Что же касается автоматических коробок, то тут вместо стандартного концевика (лягушки) используется датчик положения селектора. В зависимости от изменения положения ручки коробки-автомат, передается соответствующий сигнал к блоку управления силовым агрегатом, а тот передает его на блок, управляющий светом.

Схема подключения дополнительных фар через реле

В первую очередь нужно изучить схему подключения фар через реле, изображенную ниже. Именно в таком порядке должны подводиться провода, нельзя ничего путать, так как свет работать не будет.

Именно этот вариант проще всего реализовать, все просто и по силам даже неопытным мастерам.

В видео очень просто объясняется подключение дополнительных фар.

Подготовка

Так как дополнительные фары чаще всего включаются вместе с габаритами, нужно продумать, где лучше подключиться к бортовой сети. Подойдет подсветка панели или любая другая удобная точка

Это позволит исключить включение фар без габаритов, что важно по Правилам дорожного движения

Также стоит подобрать место для расположения реле. Тут надо исходить из удобства, а также обеспечения надежного крепления. На реле не должна попадать влага. Чаще всего его ставят под панелью приборов в салоне или в защищенной части моторного отсека.

Если в блоке реле есть свободное место, можно установить элемент туда.

Необходимо заранее продумать, где и как будут прокладываться провода. Они не должны торчать или висеть на виду. Лучше крепить их к штатной проводке и протягивать так, чтобы исключить повреждение в процессе эксплуатации машины.

Работа

Чтобы подсоединить свет через реле, проще всего разбить процесс на отдельные шаги и выполнять их по порядку:

Подключается питающий провод в выбранном месте

Важно обеспечить надежный контакт и защитить место соединения, для этого использовать готовую клемму.
Питание протягивается на кнопку включения света. Тут потребуется схема или же можно найти подходящие контакты экспериментальным путем, так как конструкция может отличаться в разных моделях.
От кнопки тянется провод к 85 контакту реле

Оптимально подключать через колодку, которую можно купить в комплекте. Тогда соединение получится надежным и прочным.

Следующим подключается контакт 87, от него следует проложить провод к питанию аккумулятора. В него врезается предохранитель, желательно ставить этот элемент как можно ближе к аккумуляторной батарее.
Контакт 86 можно вывести на кузов машины и закрепить, обеспечить хорошее соединение с металлом. А в идеале протянуть провод до минусовой клеммы АКБ, если это не очень сложно.
Что касается дополнительных фар, чаще всего там два контакта. Минусовой следует закрепить на корпусе машины или вывести на отрицательную клемму аккумулятора, особой разницы нет. Плюс подключается на 30 контакт, можно протянуть два провода или соединить их рядом с фарами и вести одну жилу.

Видео по теме: Что даёт дополнительное реле.
