Автомобильный генератор – «электрик» вашего транспорта

Виды неисправностей генератора

К механическим неисправностям относятся нарушение работы подшипников, механические повреждения корпуса, креплений, пружин, ременного привода, шкивов и др.

Электрические – это выгорание щеток, биение ротора, межвитковые замыкания, поломки диодного моста, пробои, обрывы обмотки, неисправности реле и др.

Признаки неисправности автогенератора:

О возможных неисправностях генератора следует задуматься, если

  • индикатор разряда аккумулятора горит или мигает во время работы мотора;
  • произошла разрядка аккумулятора или его выкипание (перезарядка);
  • яркость света фар снизилась;
  • от генератора исходят писк, вой, другие посторонние звуки.

Диагностика неисправностей генератора

Нестабильная работа генератора не обеспечивает подзарядку аккумулятора. В момент, когда аккумулятор разрядится полностью, двигатель заглохнет, автомобиль остановится в самом неподходящем месте. Чтобы не попасть в такую ситуацию, следует периодически проверять исправность этого узла и аккумуляторной батареи.

Диагностику генератора следует производить только с помощью вольтметра или амперметра.

Во время диагностики или ремонта генератора следует неукоснительно соблюдать правила техники безопасности. Чтобы при проверке не угробить генератор ни в коем случае нельзя:

Проверять путем короткого замыкания, «на искру». Значительные перепады напряжения с большой долей вероятности выведут из строя все электронные системы автомобиля.
Соединять клемму «30» или «В+» с «массой» или клеммой 67 ( «D+»).
Позволять работать генератору при отключенном аккумуляторе или без нагрузки, то есть, когда нет включенных потребителей.
Осуществлять сварку кузова при подключенных проводах генератора и аккумулятора.
При включении аккумулятора внимательно следить за полярностью батареи. Иначе большая вероятность вывести из строя диоды выпрямителя.
При отсоединении проводов генератор следует внимательно следить за тем, где они находятся, чтобы случайно не замкнуть их между собой

Неосторожное соединение проводов может вывести из строя узлы генератора.
Если необходимо заменить проводку, то использовать можно только на провода с аналогичными параметрами (сечением и длиной).

Основные элементы конструкции

Несмотря на большое разнообразие ветрогенераторов и способов их изготовления, все они состоят из одинаковых конструктивных элементов.

Ветровое колесо

Лопасти считаются одним из важнейших элементов ветровой установки. Их конструкция влияет на работу других узлов генератора. Для изготовления лопастей применяются различные материалы.

Перед изготовлением нужно выполнить расчеты длины лопасти. Если для изготовления берется труба, то ее диаметр должен быть не менее 20 см, при запланированной длине лопасти в 1 метр. Далее труба разрезается на 4 части с помощью лобзика. Одна часть используется для изготовления шаблона, по которому вырезаются остальные лопасти. После этого они собираются на общем диске, и вся конструкция закрепляется на валу генератора. Собранное ветровое колесо необходимо отбалансировать. Балансировка должна выполняться в помещении, закрытом от ветра. Если операция проведена правильно, колесо не будет самопроизвольно вращаться. В случае самопроизвольного вращения лопастей, они подтачиваются до тех пор, пока вся конструкция не придет в равновесие. В самом конце проверяется точность вращения лопастей. Они должны вращаться в одной плоскости, без каких-либо перекосов. Допустимая погрешность составляет 2 мм.

Мачта

Следующим элементом конструкции ветрогенератора является мачта. Чаще всего она изготавливается из старой водопроводной трубы, диаметр которой должен быть не 15 см, а длина – до 7 метров. Если в радиусе 30 метров от запланированного места установки имеются какие-либо сооружения или постройки, в этом случае высота мачты увеличивается.

Для того чтобы вся установка работала максимально эффективно, колесо с лопастями поднимается выше окружающих препятствий не менее чем на 1 метр. После установки основание мачты и колышки для крепления растяжек заливаются бетоном. В качестве растяжек рекомендуется использовать оцинкованный трос, диаметром 6 мм.

Генератор

Для ветровой установки можно использовать любой автомобильный генератор, желательно с более высокой мощностью. Они все обладают идентичной конструкцией и требуют переделки. Подобная переделка автомобильного генератора для ветряка предполагает перемотку проводника статора, а также изготовление ротора с использованием неодимовых магнитов. Чтобы их надежно зафиксировать, требуется высверлить отверстия в полюсах ротора. Установка магнитов выполняется с чередованием полюсов. Сам ротор оборачивается бумагой, а все пустоты, образующиеся между магнитами, заливаются эпоксидной смолой.

В процессе наклейки магнитов должна соблюдаться их полярность. Поэтому ротор подключается к источнику питания. Включенный ротор создает магнитное поле и каждый магнит приклеивается на свое место той стороной, которая притягивается.

Для подключения ротора можно использовать любой блок питания, напряжением 12 вольт и силой тока от 1 до 3 ампер. Подключение осуществляется таким образом, что съемное кольцо, расположенное ближе к клыкам, является минусом, а положительная сторона располагается ближе к концу ротора. Магниты, установленные в промежутки ротора или клыки, вызывают самовозбуждение генератора, и это считается их основной функцией.

В самом начале вращения ротора, магниты начинают возбуждать ток в генераторе, который также поступает на катушку, приводя к увеличению магнитных полей клыков. В результате, генератор выдает ток с еще большей величиной. Получается своеобразный круговорот тока, когда происходит возбуждение генератора и дальнейшее питание собственного ротора, на который установлены электромагнитные полюса. Собранный генератор необходимо опробовать и произвести измерения полученных выходных данных. Если агрегат при 300 оборотах выдает примерно 30 вольт, то это считается нормальным результатом.

Устройство самодельных ветряков для дома

Дополнительные комплектующие

Кроме самого генератора, который является основой для создания ветряка, еще необходимо иметь несколько деталей для комплектации:

Стоит обратить внимание на тот момент, что винт, который имеет три или две лопасти, по праву считается оптимальным вариантом для самодельной конструкции обычного классического ветрогенератора. Естественно, что бытовая конструкция ветрогенератора совсем не похожа на инженерную модель

В связи с этим, в основном для домашних конструкций ветрогенератора подбирают уже готовые винты.

Таким образом, можно взять за основу обычную крыльчатку от внешнего блока кондиционера либо от вентилятора автомобиля. Но, если человек ставит перед собой цель и у него есть желание создать инженерную модель, и следовать всем основным особенностям конструирования генераторов, то тогда придется самому соорудить и пропеллер ветрогенератора полностью.

Перед тем, как принять решение и собственноручно собрать, а затем установить ветрогенератор из автомобильного генератора, необходимо первоначально оценить существующие климатические условия участка, где будет произведен монтаж данной установки, и просчитать окупаемость этого проекта.

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

Рассмотрим основные моменты, которые необходимо учитывать при сборке ветрогенератора собственноручно.

Виды регуляторов

В различных генераторах используются разные типы реле-регуляторов. Это двухуровневые устройства, электронные приборы, трехуровневые, многоуровневые.

Первые двухуровневые реле сегодня считаются устаревшими. Но автолюбители, несмотря на это, продолжают их активно использовать в схемах подключения автомобильного генератора. В основе такого двухуровневого регулятора лежит электрический магнит, подключенный к датчику на обмотке. В качестве задающего элемента выступают пружины – их несколько. В качестве сравнивающего компонента выступает подвижный рычаг — он же и коммутирует проводку. Главный недостаток регуляторов такого типа – это небольшой ресурс.

Электронные модели регуляторов с предельным током автомобильного генератора до 40 А – полупроводниковые. Они имеют большой ресурс. Что касается их неисправностей, то, по сравнению с двухуровневыми аналогами, поломки здесь бывают реже.

Трехуровневые решения практически не отличаются от вышерассмотренных регуляторов. Разница здесь лишь в том, что данные приборы имеют также добавочное сопротивление.

Многоуровневые решения – это еще один вид реле-регуляторов. Они обладают тремя или даже пятью сопротивлениями. Кроме того, в продаже имеются модели со следящим режимом работы.

Крепление автогенератора

Как мы уже отмечали, в большинстве случаев автогенераторы устанавливают в передней части подкапотного пространства, что вызвано необходимостью соединения вала ротора с валом коленвала. Делается это с помощью шкива (в древних моделях и на мототехнике для этого применяется цепня передача). На крышках устройства имеется натяжная пружина, крепящаяся посредством лап. Привод автогенератора осуществляется с помощью шкива, идущего от коленвала. Величина оборотов генератора зависит именно от геометрии шкива. На большинстве автомобилей последних поколений в качестве соединительного элемента между генератором и коленвалом выступает поликлиновый ремень. Его характерной особенностью является прекрасная гибкость, а также возможность работы с генераторным шкивом относительного небольшого диаметра. Такая конструкция позволяет получить намного более высокие передаточные значения, позволяя комплектовать автомобили высокооборотистыми генераторными установками. В условиях всё возрастающей насыщенности транспортных средств электрическими и электронными приборами возможность получения тока большего номинала является совсем не лишней.

Неисправности генератора

  1. Генератор генерирует ток с очень низким напряжением.
  2. Генератор перестал вырабатывать электрический ток.
  3. Лампа приборной панели сигнализирует о поломке генератора.
  4. Генератор генерирует ток выше оптимальной нормы.
  5. Возникли посторонние шумы при работе генератора.

Прежде чем приступить к ремонту генератора проверьте состояние приводного ремня генератора на износ, натяжку ремня (проверка проводится нажатием на него, ремень не должен прогибаться больше чем на 2мм). Если ремень не сильно изношен, натяжку можно исправить, немножко его подтянув. Проверьте натяжной ролик генератора, он должен легко прокручиваться и не издавать лишних звуков (если ролик плохо прокручивается и издает лишние звуки, следует его заменить). Затем следует снять и разобрать генератор для проверки технического состояния генератора.

Диагностика генератора

В дальнейшем, вам пригодятся следующие измерительные приборы для проверки технического состояния генератора:

  • амперметр;
  • вольтметр;
  • реостат.

Многое нам может сказать частота вращения ротора генератора, которую мы можем проверить по тахометру на панели приборов. Нормальные показатели тахометра при рабочем генераторе должны находиться в пределах от 2000 до 5000 об/мин.

Причины неисправности и ремонта генератора, возможные причины поломки генератора:

Если при проверке вы обнаружили, что генератор не вырабатывает заряд, этому могут быть следующие причины:

  1. Перегорели контакты или предохранитель.
  2. Поломка или износ щеток генератора.
  3. Неисправность реле регулятора.
  4. Обрыв в статорной или роторной цепи, вследствие замыкания в обмотке.

Устранение выше перечисленных неисправностей генератора решается заменой изношенных деталей.

Как снять и разобрать генератор. Разборка генератора своими руками.

  1. Снять щеткодержатель с регулятором напряжения, предварительно открутив все крепления.
  2. Снять натяжные болты и крышку со статором.
  3. Отсоединить фазные обмотки от выводных проводов блока выпрямления, после чего снять крышку со статора.
  4. Снять шкив с вала генератора и переднюю крышку с помощью съемника.
Ремонт генератора

В случае замыкания обмотки генератора или обрыва обмотки необходимо заменить провода новыми. Обычно обмотка обрывается в непосредственной близости с контактными кольцами

Обратите внимание на концы обмотки, не произошла ли распайка. Чтобы устранить эту неисправность достаточно отмотать виток в области разрыва назад с обмотки ротора. Снимите отломанный конец обмотки с контактного кольца и припаяйте отмотанный провод

Снимите отломанный конец обмотки с контактного кольца и припаяйте отмотанный провод.

Если вы обнаружили, что генератор генерирует слабый или чрезмерно сильный заряд, это является признаком неисправности реле генератора. Устранить поломку можно путем замены реле генератора. Если генератор исправен, а лампочка мигает, это свидетельствует о поломке диода питания лампочки в индикаторе. Такая поломка устраняется заменой диода в генераторе.

Посторонние шумы при работе генератора указывают на износ подшипника ротора. Следует разобрать генератор, снять подшипник, осмотреть на дефекты. Если подшипник генератора изношен, замените его.

Для сборки генератора следует провести все действия в обратной последовательности. Ремонт генератора можно выполнить своими руками, в своем гараже, главное соблюдайте технику безопасности, аккуратнее с электроприборами, внимательно запоминайте последовательность разборки генератора, для того, чтобы долго не сидеть над его сборкой.

Устройство генератора ВАЗ 2101, ВАЗ 2102, ВАЗ 2104, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107, ВАЗ 2108, ВАЗ 2109, ВАЗ 2110

1– «отрицательная» щетка; 2 – щеткодержатель; 3 – «положительная» щетка; 4 – колодка штекера нулевого провода; 5 – изолирующие втулки контактного болта; 6 – выпрямительный блок; 7 – контактный болт; 8 – статор; 9 – ротор; 10 – внутренняя шайба крепления подшипника; 11 – крышка со стороны привода; 12 – вентилятор в сборе со шкивом; 13 – наружная шайба крепления подшипника; 14 – передний подшипник ротора; 15 – дистанционное кольцо; 16 – стяжной болт; 17 – поджимная втулка; 18 – крышка со стороны контактных колец; 19 – буферная втулка; 20 – втулка

Замена токосъемных колец, диодов и прочий ремонт

Как видим, проблем немало, и для более тщательной диагностики нужно представлять, как можно измерить напряжение генератора автомобиля, амперы и другие его показатели, об этом и поговорим ниже. Начнем с того, что завод-изготовитель выдает паспорт на технические характеристики, в том числе ток, напряжение, мощность и год выпуска агрегата. Если же проверка покажет несоответствие, то необходим ремонт. Также полезна диагностика и в том случае, когда вы приобретаете поддержанный агрегат.

Как узнать мощность, напряжение и ток (амперы) генератора автомобиля, подскажут на любом СТО. Для этого служит специальный стенд, некоторые автовладельцы даже собирают его сами. Например, проверка работоспособности регулятора напряжения генератора осуществляется с помощью вольтметра. Его показатели должны находиться в пределах 14,8 В. Условия теста регулятора – заведенный двигатель и частота оборотов 3 тысячи в минуту. Согласитесь, организовать это несложно.

Токосъемные кольца приходится менять часто. Благо сделать это можно самостоятельно

Важно только правильно приобрести комплект колец, помогает специальная маркировка. Но даже если вы имеете номер оригинальной запчасти, возьмите в магазин старые кольца, чтобы на месте сверить товар

Сколько приходится слышать об ошибках продавцов или даже каталогов!

Итак, чтобы осуществить замену токосъемных колец генератора, следует демонтировать ротор, снять пластиковый кожух и освободить выводы обмотки. Так освободится подход к хвостовику с кольцами. Теперь производим замену. При этом следите, чтобы при установке колец контакты не остались в пазах, тогда их нужно будет выковырять острым предметом, например, гвоздем. Далее аккуратно забиваем хвостовик молотком. Последним шагом при обновлении колец загибаем контакты и возвращаем на место кожух.

Чтобы поменять диоды, используемые в автомобильном генераторе, нужно демонтировать и разобрать мост. Для этого раскручиваем болтовое соединение и высверливаем все имеющиеся заклепки. Так освободится доступ к пластине, на которой и расположены диоды. Снять их можно ключом на «14». Установить новые диоды после этого вряд ли окажется трудным.

В отечественных авто можно улучшить показатели мощности автомобильного генератора самостоятельно. Заменяют обмотку ротора проводом большего сечения, усиливая ток подмагничивания. Нужно демонтировать старую проволоку, очистить и обезжирить катушки, намотать новый провод и зачистить концы. Затем производится проверка, нет ли короткого замыкания. Далее изолируются все выходы и рабочая обмотка пропитывается специальным раствором, потом припаиваются соединительные провода. В результате получаем тип автомобильного генератора повышенной мощности в домашних условиях.

Какие генераторы лучше поставить на ВАЗ?

Ниже представлены рекомендации для разных моделей машин отечественного производства.

ВАЗ — 2106

Г-222 – более мощный и стабильный в работе автогенератор по сравнению со стандартным Г-221. Имеет встроенное реле зарядки АКБ и повышенную отдачу (50 А против 42 А), подойдет в «шестёрку» при условии использования щёток от Г-221 или изменения схемы подключения.

ВАЗ — 2107

Наиболее простой вариант модернизации электросети – устройство Г-222. В ВАЗ-2107 генератор устанавливают без дополнительных проблем. В этот автомобиль подойдёт устройство с силой тока в 55А от модели 2108. Единственная доработка, которая понадобится при монтаже, заключается в использовании дополнительного силового реле.

ВАЗ — 2110

Штатный генератор ВАЗ-2110 – КЗАТЭ с силой тока 80 А. Имеет заводской индекс – 5102.3771. Рассчитываемый пробег – 140 000 км. В качестве альтернативных вариантов стоит рассмотреть устройства 94.3701 и на 120 А. Второй генератор на ВАЗ 2110 с инжекторным двигателем лучше установить в машины с большим количеством дополнительного оборудования, помимо видеорегистратора и мощной акустической системой.

ВАЗ — 2112 и 2114

В машины ВАЗ-2112 и ВАЗ-2114 лучше установить генератор от Приоры или Калины с кондиционером. Это устройство выдаёт мощность в 115 А, что на 35 А больше по сравнению с заводским оборудованием. Единственная трудность, с которой столкнётся владелец 2114 при монтаже, заключается в необходимости замены шкива.

В качестве альтернативы можно рассмотреть автогенератор бренда Eldix мощностью 115 А. Однако к нему сложно найти запчасти, что вызовет определённые трудности даже при небольших поломках.

Машины с инжекторными моторами оснащают генераторами с отдачей 80А. Это стандартная модель 94.3701. Для увеличения мощности рассмотрите вариант с КЗАТЭ 9402.3701 90А, который подходит по типу крепежа и имеет аналогичный шкив. Если необходимо, обеспечит работоспособность большого количества энергопотребляющих устройств.

Видео:ГЕНЕРАТОР ОТ ПРИОРЫ НА ВАЗ 2112.

В машину Lada Priora можно установить генератор российского или зарубежного производства. Один из лучших вариантов в плане надёжности работы – Bosch на 110 А. В качестве отечественного аналога можно рассмотреть КЗАТЭ 9402.3701-14 на 115 А.

Для большинства автомобилей Волжского завода лучше брать российские генераторные установки. Среди главных достоинств отечественной продукции отметим низкую стоимость, простоту технического обслуживания и ремонта, большое количество запчастей в магазинах. Более качественная альтернатива – оборудование немецкой марки Bosch. Лучше избегать покупки дешёвых китайских электрогенераторов.

Признаки неисправности топливных форсунок

Главными признаками засорения форсунок являются затруднение пуска двигателя; перебои в работе двигателя на холостом и переходном режиме; провалы, когда слишком резко нажимается педаль газа; теряется мощность двигателя и наблюдается ухудшение динамики разгона; увеличивается топливный расход; повышается токсичность выхлопных газов; детонация, возникающая при разгоне двигателя вследствие увеличения температуры в камере сгорания; пропуск воспламенений; хлопки выпускной системы; поломка датчика, определяющего уровень кислорода, а также выход из строя каталитического нейтрализатора. Когда наступает морозное время года, неполадки с форсунками особенно заметны — холодный двигатель редко нормально заводится.

Существует два способа очистки топливных форсунок:

  1. Очищение форсунок без снятия их с двигателя .
  2. Очистка на ультразвуковом стеллаже с предварительным демонтажем форсунок.

Второй способ очистки намного эффективней, чем промывка без демонтажа, но при первом способе очищаются еще и другие части системы, такие как рампа, запорный и впускной клапана, насос высоких давлений и т. д. Стоимость проведения очистки во многом зависит от самого двигателя, и составляет 10-30$ за форсунку. Для некоторых отечественных автомобилей и иномарок экономически выгоднее устанавливать новые форсунки, чем очищать старые.

%rtb-4%

Выбор мощности генератора

Чтобы правильно определить мощность генератора, необходимо рассчитать мощность нагрузки, работу которой будет обеспечивать электрогенератор. Мощность нагрузки – это суммарная мощность электроприборов, подключаемых одновременно к электрогенератору.

Самый простой и надежный способ узнать мощность каждого подключаемого прибора – посмотреть в паспорте на данный прибор. Также мощность может быть указана на самом приборе.

Обращаем Ваше внимание на то, что мощность приборов может быть указана в двух единицах и . Говоря языком потребителя: – полезная (номинальная) мощность, а – полная мощность

Причем на некоторых приборах указана мощность только в , на некоторых – и в , и в . Это значит, что для первой группы приборов номинальная и полная мощности одинаковы, для второй – нет.

Как самостоятельно проверить генератор

Вначале убедитесь, что на корпусе нет повреждений, что ротор беспрепятственно вращается, исправны все соединения и клеммы, ремень не порван. Проверьте также натяжение ремня. Это можно сделать как на глаз, так и с использованием динамометра. Нажмите с усилием 10 кгс на середину ремня, если он прогнется больше чем на 15 мм, то натяжение ослаблено. Одним из признаков этого является тонкий свист, появляющийся во время разгона.

Некоторые автолюбители проверяют генератор устаревшим «дедовским» методом, скидывая клемму с аккумулятора, что категорически нельзя делать, так как может выйти из строя электроника. Диагностика генератора обычно ведется посредством замера напряжения в сети. Чтобы проверить зарядку генератора, точнее, величину напряжения, которое подается на клеммы АКБ, включите мультиметр в режим измерения напряжения и, соблюдая полярность, подключите его щупы к клеммам аккумулятора. Сначала замеряется напряжение на клеммах при неработающем двигателе. До запуска движка напряжение в норме составляет в районе 12 В, а после запуска — 13,8—14,7. Если показания отклоняются в большую сторону, то идет «перезаряд», подразумевающий неисправность реле-регулятора. Расхождение же в меньшую сторону указывает на то, что не подается ток. Причина отсутствия тока может заключаться в неисправности генератора или цепей.

Если у вас имеются отклонения напряжения в ту или иную сторону, необходимо демонтировать генератор и проверить все его элементы по отдельности.

Для начала осмотрите контактные кольца и щетки. Выступающая длина щеток должна быть не менее 5 мм (норма 8—10 мм), а диаметр колец не менее 13 мм (норма 14,2—14,4). Щетки в процессе работы изнашиваются, их может перекосить и заклинить, а канавки колец могут забиться графитовой пылью. Появляется сильное искрение на кольцах. Проблему можно решить чисткой щеточного узла или заменой изношенных и поврежденных деталей.

Из механических компонентов очень часто портятся подшипники. Их износ можно определить по характерному шуму и скрежету во время работы агрегата. Здесь многое зависит от натяжения приводного ремня. Если ремень перетянут, то в скором времени придется готовиться к замене изношенных и поврежденных подшипников.

Чтобы проверить обмотку возбуждения ротора на наличие обрывов и короткозамкнутых витков, подсоедините к двум контактным кольцам омметр или мультиметр. Мультиметр при этом должен быть в режиме определения сопротивления. Нормальное сопротивление — 1,8—5 Ом. Более низкие показатели свидетельствуют о коротком замыкании в витках, более высокие – об обрыве обмотки.

Перед проверкой обмотки статора автогенератора на «пробой на массу» обязательно отсоедините ее от выпрямительного блока. Один щуп соедините с корпусом, другой — с одним концом обмотки. Если на мультиметре отображаются огромные параметры сопротивления, то совершенно точно отсутствует контакт обмоток с «массой» (корпусом). Низкоомные показания говорят о неисправности статора. Статоры и роторы с поврежденной обмоткой лучше сразу менять, потому что перемоткой практически никто уже не занимается.

Диоды в блоке выпрямителя тестируйте также мультиметром (после отсоединения от обмоток статора), выбрав режим — «проверка диодов». Минусовой щуп (черный) подсоедините к выводу «фазы», а плюсовой (красный) — к минусу или плюсу. Потом поменяйте щупы местами. Если значения мультиметра при этом сильно отличаются от предыдущих — диод рабочий, если не отличаются — диод «умер». О неисправности диодного моста говорит и окисление контактов, которое появляется из-за перегрева радиатора.

Выбор поставщиков оборудования

Купить оборудование для заправки электромобилей можно как в России, так и за рубежом. Например, столичный Moscow Tesla Club выступает дистрибьютором известных брендов и при необходимости оказывает постпродажное обслуживание оборудования и сервис. При желании можно заняться импортом самому, заказав зарядные станции из Китая или США – именно эти страны являются одними из лидеров по выпуску электрозаправок.

Не стоит забывать и про защиту от неблагоприятных погодных условий. Как правило терминалы для зарядки электромобилей обладают различными степенями защиты. Основные уровни защиты – IP54 и IP56, оба из них позволяют не беспокоиться из-за дождей и брызг. Для защиты от вандалов в любом случае обязательно установить камеру видеонаблюдения за заправкой.

Мощность автогенератора

Если включить все энергоемкие приборы в автомобиле, то генератор может не справляться с нагрузкой и часть энергии будет отдавать аккумулятор.

Чтобы рассчитать мощность генератора достаточно воспользоваться простой формулой из школьного курса P = I * U, где Р – мощность, I – сила тока, U – напряжение.

Мы узнали, что напряжение на выходе генератора должно быть в районе 13,5В – 14,2В. Сила тока у разных моделей может отличаться. В среднем это от 80А до 140А. Возьмем среднее значение в 100А.

По формуле получаем 13,5В*100А = 1 350 Вт или 1,35 КВт. Это и есть мощность генератора, которая измеряется в Ваттах. Нужно также учитывать, что это максимальное значение, которое достигается при определенных оборотах двигателя, как правило, от 3000 об/мин и выше. На холостом ходе выдаваемая мощность равняется 75% от максимально возможной. Считается, что для автомобиля хватает 80А. Если применить более мощный автогенератор, то бортовая сеть может не справиться с нагрузкой. Нужно это учитывать. Большая мощность не всегда идет на пользу.

Что может сломаться в генераторе

Основные детали, подверженные износу и поломкам:

  • Повреждение и плановый износ шкива. Требуется замена. Возможен ремонт при незначительных повреждениях.
  • Контактные токосъёмные кольца.
  • Регуляторное устройство. Выравнивает электричество во всей сети автомобиля, при поломке наблюдаются постоянные скачки напряжения в сети.
  • Диодный мост. Проявляется в слабости искры свечей и снижении ёмкости аккумулятора.
  • Обмотка. Возможна её перемотка, однако, чаще всего её заменяют на новую.
  • Подшипники. Стирание и повреждение приводит к появлению дополнительных несвойственных шумов. Производят ремонт путём замены подшипников.
  • Силовая цепь.

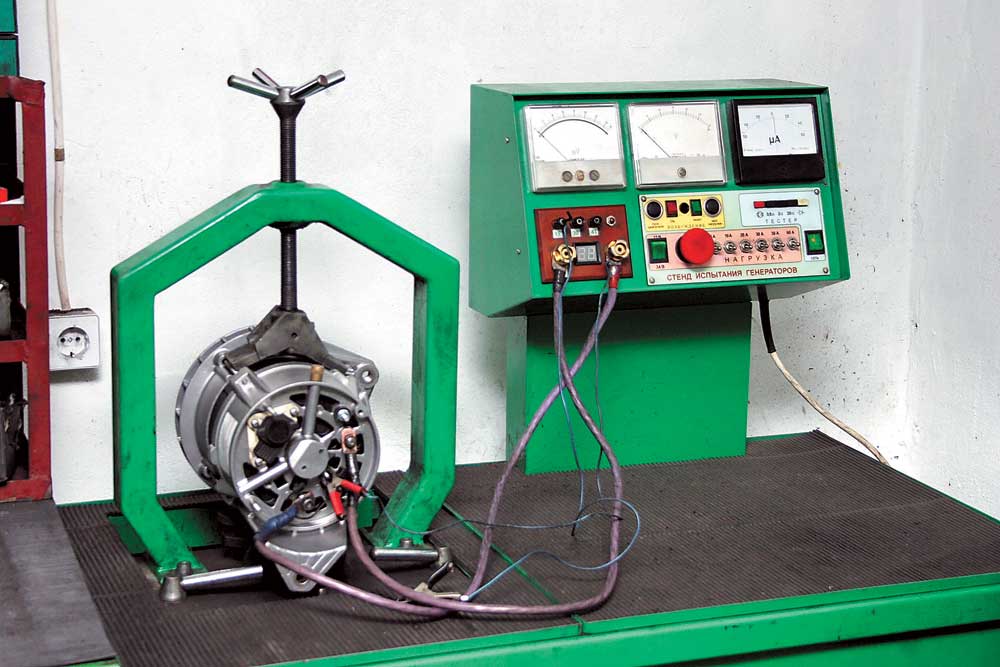

Проверка генератора на машине

В первую очередь нужно посмотреть, цел ли ремень генератора. Если он не порван, тогда проверяется натяжение ремня. Затем очередь за аккумулятором. Тестером (мультиметром) замеряем напряжение на клеммах. Оно должно быть в районе 12−12,7 вольт. Если все нормально, запускаем двигатель. Если батарея разряжена, заряжаем и опять заводим мотор.

Замеряем напряжение на клеммах аккумуляторной батареи (АКБ). Оно должно быть в заданных пределах, обычно от 13,2 до 14,5 вольт. Но на современных автомобилях эти пределы могут отличаться. Если имеется руководство по эксплуатации, то можно ознакомиться с ним. Отклонение от заданных значений в любую сторону является неисправностью. Эти отклонения могут быть трёх видов:

  1. Отсутствие зарядного тока — генератор не работает.
  2. Зарядный ток есть, но ниже минимального значения​ — идёт недостаточный заряд АКБ.
  3. Напряжение выше максимального значения ​— перезаряд АКБ.

Все три случая говорят о существующей неисправности в системе электрического снабжения автомобиля. нужно провести комплексную проверку генератора.

Но перед этим проведите визуальный осмотр всех проводов и кабелей, которые идут от генератора к аккумулятору. Не должно быть видимых повреждений, обрывов и окислений электропроводки. Обязательно проверьте клеммы на аккумуляторе, стартере и генераторе. Они должны быть чистыми и сухими. Любые окисление, ржавчину и грязь надо почистить. Нередко это помогает восстановить утраченный контакт и автомобиль начинает работать, как положено. Если же это не помогло, приступаем к детальной проверке.

Использование мультиметра

Для дальнейшей проверки лучше снять генератор с автомобиля. В первую очередь снимите с генератора реле-регулятор и проверяем его. Для проверки стабилизатора напряжения понадобятся мультиметр и зарядное устройство с регулирующимся напряжением. Лучше будет вместо зарядного устройства использовать блок питания. Регулировки напряжения от 0 до 16 вольт будет вполне достаточно.

Плюс блока питания соедините с регулятором — обычно это штекерное соединение «папа». Минус цепляйте к минусу, он обычно выводится на ухо крепления реле. Красный провод тестера соедините с плюсовым проводом блока питания, чёрный — с минусом. К щёткам подсоедините два зачищенных провода, по одному на каждую. К другим предварительно зачищенным концам подсоединяется лампочка (ее можно на время проверки снять с задних фонарей автомобиля). Стенд для проверки готов.

Прозвонка реле-регулятора

Подключите к сети блок питания, осторожно ручкой регулятора начинайте поднимать напряжение. Одновременно с этим следите за показаниями мультиметра

Лампочка в самом начале не должна гореть, но по мере поднятия напряжения должна загореться, сначала в пол-накала и по мере прибавления яркость должна увеличиваться.

При достижении отметки в 14,5 вольт регулятор должен сработать, отсекая напряжение. Лампочка после этого должна потухнуть. Принято считать, что стабилизатор рабочий, если он отсекает ток на значениях от 14,2 до 14,8 вольт. Если же это происходит на более низких или более высоких показателях, то регулятор напряжения неисправен. А также реле неисправно, если отсечение тока отсутствует вовсе.

https://youtube.com/watch?v=sYpDunxmZzE

В случае неисправности реле меняем его на новое. Если же оно исправно, продолжаем проверку.
