Диагностика неисправностей стартера самостоятельно

Как проверить стартер если щелкает но не крутит.

Причины, почему стартер щелкает но не крутит. Аналогичны тем при которых втягивающее реле срабатывает несколько раз.

• Аккумулятор разрядился на столько, что его мощности хватает только на то что бы втянуть якорь втягивающего реле только один раз. Аккумулятор при этом полностью разряжается. Повторные втягивания якоря не происходят. Соответственно стартер провернутся, тоже не может.
• Неисправно втягивающее реле. Оно имеет две обмотки втягивающую более мощную и удерживающую. Чаще всего выходит из строя втягивающая обмотка. Подробнее описано об этом встатье. .

Якорь втягивается только удерживающей обмоткой. Его усилия хватает только на того чтобы втянуть якорь на половину. Естественно пятак не доходит до клемм. Питание не подается на электродвигатель. Вращение стартера не происходит.

Проверить почему стартер щелкает но не крутит можно следующим образом.

1. При повороте ключа на старт. Проверить напряжение на клемме к которой подходит провод от обмотки статора. Оно должно отсутствовать.
2. Второй способ. Перемкнуть между собой клемму на которую приходит плюсовой провод от аккумулятора и клемму от которой отходит провод на обмотки статора. Напряжение через перемычку передаётся на обмотки статора и стартер начинает вращаться.

То есть пятак внутри втягивающего реле не перемыкает клеммы.

Вторая неисправность, при которой не происходит передачи напряжения между клеммами заключается в том что. На пятаке и клеммах в местах контакта образуется нагар. Или выгорание контактов. В результате одна из клемм становится короче м пятак до неё не достаёт.  И даже если обмотки исправны из за того что нет контакта стартер не крутит.

Проверяется это также перемыканием контактов или замером напряжения.

В случае подобных неисправностей автомобиль все таки завести можно.

Если втягивающее реле исправно то можно перемкнуть три клеммы плюсовую на обмотку стартера и клемму управления втягивающем реле. Стартер начнет вращаться и двигатель заведется

При подобном способе включения стартера очень важно предварительно убедиться в том что автомобиль стоит на ручнике в нейтральной передаче. Если передача включена двигатель заведется и автомобиль поедет

В лучшем случае нанесет травму.

Если втягивающее реле неисправно. И бендикс как якорь не доходит до венца маховика. При не однократном перемыкании клемм плюсовой и обмотки статора. Бендикс войдет в зацепление с маховиком. Потому что он соединен с валом при помощи резьбового соединения. При вращении вала стартера он начнет выкручиваться вперёд. И может соединиться  с венцом маховика. С первого раза это может не получиться, но при неоднократных попытках это все таки произойдет и автомобиль заведется.

Заедание бендикса на валу стартера

Бендикс соединен с якорем втягивающего реле. Он свободно ходит по валу  по винтовой направляющей. Винтовое соединение необходимо для того чтобы. Предохранить бендикс и стартер от разрушения. В момент когда двигатель заведется. Обороты маховика становятся больше оборотов валв стартера. То есть маховик начнет врать бендикс. Благодаря тому что бендикс находится на винтовом соединении он начнет смещаться внутрь стартера и выйдет из зацепления с маховиком.

В нашем случае между бендиксом и валом может возникнуть выработка. Бендикс может клинить. И не доходить до зацепления с маховиком. Соответственно якорь тоже не будет доходить до соприкосновения пятака и клемм. Поэтому будет слышан щелчок но стартер не проворачивается. Подобное редко но случается. Убедиться в том что бендикс заклинил на валу можно только сняв стартер.

Демонтаж стартера и диагностика неисправностей

Демонтаж стартера производят в следующей последовательности:

1. Отсоединяют отрицательную клемму аккумуляторной батареи. Перед отключением АКБ необходимо проверить выключение зажигания. В некоторых автомобилях, если отключить аккумулятор при включенном зажигании, может «отвязаться» иммобилайзер, это серьезная проблема.
2. Отсоединяют положительную клемму АКБ. Отключают толстый и тонкий провод от клемм аккумуляторной батареи.
3. Выкручивают болты крепления АКБ (обычно их три). В некоторых автомобилях перед этим необходимо снять некоторые узлы в подкапотном пространстве. Лучше воспользоваться руководством по ремонту автомобиля для определения последовательности демонтажа. Во многих автотранспортных средствах снятие стартера производится со стороны днища.

После снятия стартера можно проверить его работоспособность отдельно от автомобиля. Для этого соединяют минусовую клемму с корпусом стартера проводником сечением не менее 6 кв.мм,  плюсовую клемму – с болтом на втягивающем реле ближе к корпусу электродвигателя стартера. Двигатель должен вращаться.

Отсутствие вращения электродвигателя – признак износа щеток либо неисправности коллектора.

Далее проверяют работоспособность втягивающего реле, пятаков и вилки. Для этого переключают положительный толстый провод на клемму болта втягивающего реле, удаленного от корпуса электродвигателя. Подключают проводник к управляющему выводу втягивающего реле, подключают его к положительной клемме АКБ.

Должно быть уверенное срабатывание (щелчок) втягивающего реле. Вилка должна приводить в движение бендикс (муфту с шестерней) до упора. Электродвигатель стартера должен стабильно вращаться.

Желательно произвести включение-выключение стартера несколько раз, при этом следить, чтобы бендикс передвигался на полную длину и без заеданий.

Если вилка стартера иногда залипает, ее необходимо менять.

Далее следует проверить биение вала электродвигателя при отключенных проводниках. Для этого нужно перемещать вал двигателя в поперечном направлении. Даже небольшие зазоры в области вал-втулка могут привести к смещению вала и механическому контакту якоря со статором.

Электродвигатель будет вращаться медленнее, притормаживаться, в конечном счете, перегреваться. В процессе проведения регламентных работ стартера втулки подлежат обязательной замене.

Для контроля износа щеток в большинстве случаев необходима полная разборка стартера. Для многих моделей это не представляет труда. С тыльной стороны стартера снимается ограничительное кольцо якоря, далее откручиваются сквозные болты стартера, производится его разборка.

С фронтальной стороны есть винты для снятия кожуха вилки и втягивающего реле. Как правило, щетки стартера исполнены в отдельном узле и меняются одновременно.

Представляет некоторую трудность помещение коллектора в область щеток. Можно при помощи тонкой нитки искусственно утопить щетки, потом вставить якорь и удалить нитки.

На разобранном стартере легко проверить износ вилки, бендикса, работоспособность обмотки втягивающего реле. Если имеется видимый износ коллектора, в процессе регламентного ремонта его растачивают.

После проведения ремонтных работ стартер собирают, контролируя центрирование вращающихся частей, далее проверяют работоспособность, не устанавливая на двигатель.

После этого производят установку на двигатель, подсоединяют проводники, после чего подключают аккумуляторную батарею.

Обычно после проведения комплекса регламентных работ стартера в полном объеме (замена щеток, расточка стартера, замена втулок, вилки, бендикса в случае необходимости, чистка внутренних поверхностей) стартер будет исправно работать в течение трех-четырех лет.

Для того, чтобы стартер прослужил дольше, следует выполнять следующие правила:

• не производить непрерывный старт двигателя длительностью более 15 секунд;
• при периодических отказах запуска стартера или нештатных шумах следует немедленно разобраться в причинах неисправности и ее устранить;
• следить за состоянием контактов на втягивающем реле, искрение и нагревание контактных зон может привести к разрушению втягивающего реле.

Исправный стартер, особенно в автомобилях с автоматической коробкой переключения передач, — основа комфортной и безопасной езды.

Видео — ремонт втягивающего реле стартера когда подгорают пятаки:

Может заинтересовать:

Выбрать видеорегистратор: незаменимый гаджет для водителя

Сканер для самостоятельной диагностики автомобиля

Подобрать любую автохимию для вашего авто

Некоторые водители предпочитают видеорегистратор в виде зеркала

Признаки поломки устройства

Проверка стартера от аккумулятора не представляет какого-либо труда. Как правило, подобные неисправности редко когда появляются мгновенно. Изначально появляются посторонние звуки, из-под капота может исходить неприятный запах, возникают определенные сложности с пуском двигателя. Если говорить о распространённых признаках поломки, то отметим следующие:

• После включения зажигания двигатель прокручивается с трудом.
• Подается напряжение, появляется соответствующий гул, но двигатель не заводится.
• Сразу после заведения двигателя может быть слышно характерное металлическое жужжание.
• Реле щелкает, но мотор не прокручивается.
• Пусковое устройство медленно вращается.
• Появляется запах гари.

Разберем поподробнее все признаки поломки пускового устройства автомобиля.

1. Непостоянное вращение двигателя. Если стартер через раз приводит двигатель в движение и появляются пропуски старта, одновременно отмечается скрежет и металлический треск, то возможной неисправностью является износ шестерни или вилки, а также поломки демпферной пружины. Определить точно поломку можно лишь при демонтаже пускового устройства и его разборке, после чего мастер или автовладелец сможет точно определить причину подобных проблем и выполнит соответствующий ремонт.
2. Стартеру не хватает мощности для вращения двигателя. В том случае, если щетки вращаются, но при этом двигатель не приходит в движение, то с большой долей вероятности причиной поломки является выход из строя вилки. Ремонт будет заключаться в снятии пускового устройства и последующей замены вилки. Отметим, что вилка имеет доступную стоимость, а все ремонтные работы можно провести самостоятельно.
3. Появление неприятного скрежета при заведенном двигателе. В том случае, если двигатель завелся, но из стартера доносится металлическое жужжание и скрежет, необходимо как можно скорее заглушить двигатель, демонтировать стартер и провести его диагностику. Причиной подобной поломки являются шестерни реле, заклинивание вилки или залипание втягивающего реле. В каждом конкретном случае ремонт будет зависеть от характера поломки.
4. Стартер щелкает, но не крутит двигатель. Причиной подобной поломки является недостаточный заряд от аккумулятора. Полученного напряжения будет достаточно лишь для срабатывания в стартере втягивающего реле. Однако контактная пластина не будет замыкать пятаки и на двигатель не будет подаваться напряжение. Появляются характерные щелчки, небольшое гудение, но двигатель при этом не заводится.
5. Стартер медленно вращается, при этом аккумулятор полностью заряжен. Появляются характерные щелчки, пусковое устройство медленно вращается, но двигатель не получает заряд. Если вы уверены в том, что аккумулятор полностью заряжен, то причиной поломки являются загрязнённые или изношенные втулки. Автовладельцу необходимо будет демонтировать стартер, разобрать его и провести соответствующую диагностику.
6. Появление неприятного запаха гари. При заведении мотора может появляться неприятный запах гари. Подобное свидетельствует о подгорании обмоток втягивающего реле. Помните о том, что эксплуатировать автомобиль с подобными поломками не рекомендуется, так как существует вероятность возгорания в моторном отсеке, которое может полностью уничтожить автомобиль.

Как проверить стартер берет ли он на себя ток

Бывает такое, что во время пуска стартера лампочки, запитанные от бортовой сети, тускнеют, вольты падают до 10-9,5 — на лицо признаки того, что имеет место просадка тока. Это вполне реальная картина даже в теплое время года, и говорит она о неисправностях стартера. Многие не понимают, как проверить стартер, если он берет на себя много пускового тока, и в чем, собственно, причина такого явления.

Скорее всего, поводом является выработка втулок, из-за чего якорь начинает касаться при вращении статора. Это приводит к перегреву элементов и разрушению деталей. Есть риск возникновения межвиткового замыкания, которое выявить возможно лишь специальным прибором — мегомметром. Замене подлежат втулки, якорь при необходимости можно заменить. Еще одной причиной заеданий иногда становится внутренний редуктор, требующий смазки.

При некорректной работе стартера лучше обращаться к проверенному специалисту, который сможет установить истинную причину поломки

Подытожив все вышеприведенные советы, уместно подчеркнуть некоторые рекомендации профессионалов. Например, когда из строя выходит сразу несколько деталей стартера или даже втягивающее реле, лучше всего приобрести и установить полностью новый стартер. В противном случае устройство способно еще не раз беспокоить по всяческим пустякам, не говоря уже о возможных нестыковках в размерах некоторых запчастей.

Также специалисты настоятельно советуют покупать новые детали, а не ремонтировать старые, и не отдавать предпочтение принципиально самым дешевым вариантам. Подобная экономия может быть полностью нивелирована негативными последствиями в результате скорых поломок.

БЕСПЛАТНО ответим на Ваши вопросы
По лишению прав, ДТП, страховом возмещении, выезде на встречную полосу и пр. Ежедневно с 9.00 до 21.00

Москва и МО +7 (499) 938-51-97

С-Петербург и ЛО +7 (812) 467-32-86

Бесплатный звонок по России 8-800-350-23-69 доб.418

Симптомы поломок стартера и их диагностика

Для того чтобы проверка стартера на неисправности оказалась эффективной и полезной, при диагностике крайне важно подойти к осмотру агрегата самым предметным образом. Дабы не упустить из виду наиболее распространённые случаи его поломок, давайте систематизируем варианты выхода стартера со строя, а также их возможные причины

Итак:

• При запуске стартера наблюдается либо вялое прокручивание его якоря, либо вообще отсутствует какая-либо динамика двигателя. Скорее всего, суть проблемы не в поломке устройства, а в аккумуляторной батарее и её клеммах (окисление полости клемм, ослабление зажимов на клеммах, частичная или полная разрядка батареи аккумулятора);
• При включении зажигания стартер либо вообще не реагирует, либо начинает прокручивать якорь с заметным усилием. При этом аккумуляторная батарея заряжена полностью. В этом случае могут быть несколько вариантов: подгорание коллектора, замыкание между пластинами коллектора, механический износ втулок якоря, межвитковое замыкание обмотки, банальный износ электрических щёток. Необходима тщательная диагностика;
• При запуске стартера чувствуется вращение его якоря, но при этом совершенно отсутствует какое-либо вращение коленчатого вала двигателя. Наиболее вероятно, причина неисправности заключается в поломке буферного (либо поводкового) кольца муфты стартера;
• После того как двигатель уже запущен, стартер не отключается. Вполне возможно, произошло заедание рычага привода стартера, заедание или слипание тягового реле, выход из строя возвратной пружины замка зажигания автомобиля;
• При запуске стартера слышатся резкие шумы, ярко выраженное скрежетание, гул, скрип, иные несвойственные нормальной работе устройства звуки. Ищем причину в повреждении зубчатого привода стартера, повреждении венца маховика, износе втулок подшипников.

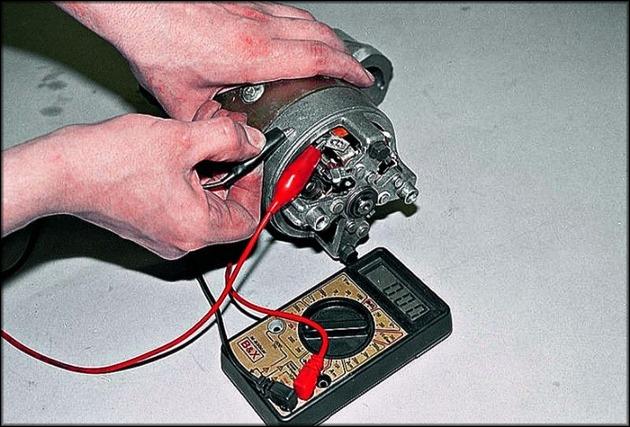

Как выполнить проверку стартера мультиметром

Проверка сопротивления стартера с применением мультиметра — основной метод диагностики сбоев системы запуска машины. Стартер, имеющий высокое сопротивление, истощает аккумулятор быстрее, чем генератор способен его подзарядить. В большинстве случаев, для проведения тестирование статора, его нужно разобрать.

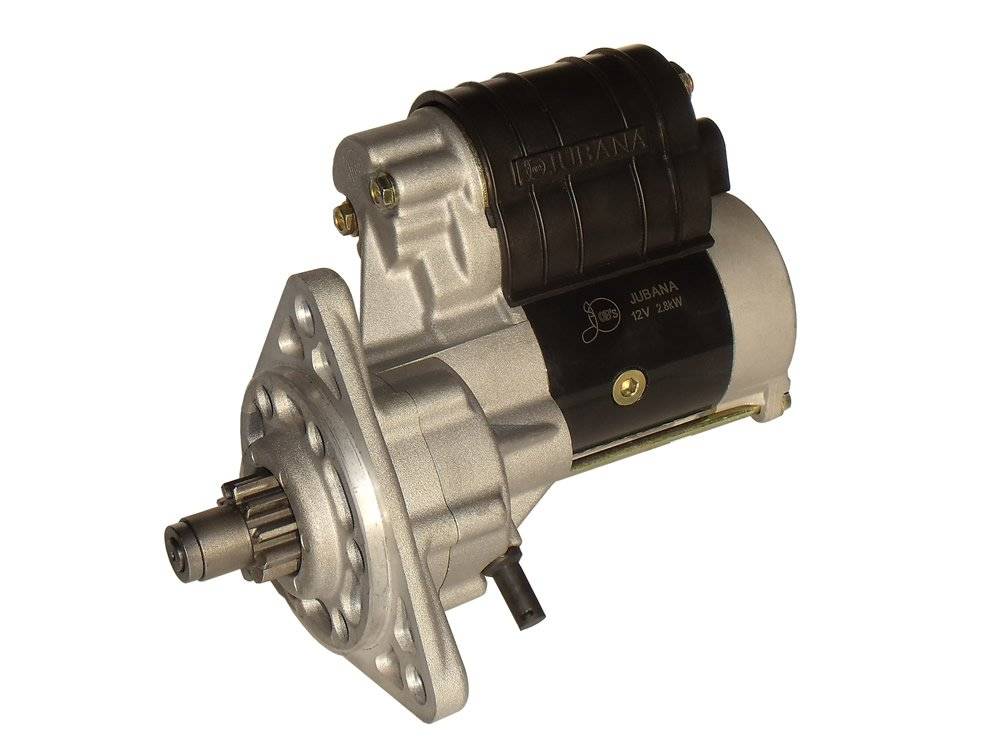

Внутреннее устройство стартера:

1. Внешний корпус, поддерживающий реле и позволяющий прикрепить его к коробке передач.
2. Зубчатая головка (бендикс), которая должна зацепляется с маховиком мотора для передачи движения. Пока не повернется ключ зажигания, реле не будет двигаться.
3. Ротор, элемент, который постоянно крутится и контактирует с щетками.
4. Статор.
5. Щетки.
6. Электромагнитный соленоид.

Электрическое сопротивление

Для выполнения этого вида проверки, выставляют работу мультиметра в режим омметра. Чтобы проверить реле стартера, один измерительный щуп устанавливают на клемму в цепи зажигания, а второй — на заземлении. Когда стартерное реле  исправно, R=5 Ом и ниже. Если на шкале мультиметра пользователь обнаружил сопротивление, которое не соответствует условиям R=5 Ом, реле неисправно и нуждается в замене.

Аналогично можно узнать сопротивление, установив щуп красного цвета прибора на клемму линии зажигания, а черный — на заземляющую клемму. Включается режим напряжения с диапазоном 20 V. Запускается зажигание автомобиля, и проверяются показания тестера. Если оно не соответствует 12 V, в таком случае реле стартера подлежит замене.

Падение напряжения

Для проверки падения напряжения в стартере, потребуется пригласить помощника. Измерительный прибор устанавливают в постоянный режим при шкале 20 В. Подключают красный щуп прибора к красной клемме провода аккумуляторной батареи, а черный к цепи зажигания. Просят помощника повернуть ключ зажигания и наблюдают за показанием мультиметра. Падение напряжения для рабочего реле стартера не может быть выше 0.2 V.

Обмотка стартера

Стартерную обмотку можно проверить на целостность. Для этого ее измеряют мультиметром в режиме омметра.

До того как проверить обмотку стартера, прибор подключают между выводами обмотки и стартерным корпусом. Полученное R обязано быть не выше — 10 кОм. Аналогично тестируется обмотка ротора между коллекторной пластинкой и сердечником.

Щетки стартера

Эту проверка выполняется на снятом стартере. Проверяется отсутствие замыкания на массу. Включают измеритель в режим омметра между основной пластинкой и щеткодержателем. Если замыкания нет, R обязано равняться бесконечности.

Поскольку в процессе работы втулок может происходить падение тока во время запуска, моторчик будет нестабильно работать, а на коллекторах появятся повреждения, которые будут уничтожать щетки.

Втулки, имеющие разбитую посадку, создают условия для перекоса якоря и неравномерного изнашивания щеток. Тем самым увеличивается вероятность формирования в электрообмотке межвиткового КЗ.

Якорь стартера

Проверка якоря стартера мультиметром выполняется после того, как выполнен первоначальный контроль якоря. Его осуществляют путем подачи напряжения 12 V с АКБ, минуя реле, с непосредственным подключением стартера. Если он при прямой подаче напряжения стал работать, то причина сбоя запуска двигателя — износ щеток. Дальше потребуется выполнить разборку якоря и сделать визуальный контроль его внешнего состояния. И только после этого нужно проверить якорь стартера мультиметром в режиме омметра.

В ходе эксплуатации зачастую автолюбители могут найти повреждения обмотки путем внешнего осмотра. Например, между коллекторными ламелями обнаруживают стружку или находят выгоревшие ламели, неравномерный износ конструкций или распайку выводов.

Проверка якоря стартера

Если аккумуляторная батарея автомобиля имеет хороший заряд, при этом бендикс остается неподвижным, причиной служит неисправность якоря. Для того чтобы его корректно проверить, элемент следует извлечь его из корпуса пускателя. Якорь перестает функционировать из-за следующих проблем:

• замыкание витков его обмотки;
• пробой обмотки, результатом которого является утечка тока вследствие его подачи на корпус устройства;
• нарушение целостности коллекторных выводов (распайка).

Суть проверки якоря заключается в измерении при помощи специального прибора сопротивления между обмотками и ротором, при этом его величина должна соответствовать максимальному числу (миллионам Ом). Если стрелка омметра показывает сопротивление в несколько Ом, следовательно, якорь нуждается в замене, либо, в случае, когда это возможно – устранении замыкания витков.

Проверка стартера

Часто случается такое, что при теплом двигателе машину получается завести, а при холодном стартер слабо крутит, аккумулятор заряжен. Могут возникать подергивания автомобиля при движении. Большинство водителей проверяют только клеммы на аккумуляторе, после чего ситуация может немного улучшиться, но через короткий промежуток времени повторяется, а стартер крутит как будто сел аккумулятор.

Для решения такой проблемы необходимо:

• Зачистить все соединения клемм.
• Зачистить места креплений клем.
• Зачистить контакты на стартере наждачной бумагой.
• Проверить провод массы и зачистить клемы.
• Заменить высоковольтные провода (если машина на ходу дергается) при необходимости.

Также стартер может плохо крутить в случаях, когда смазывающее масло не подходит по сезону. Тогда коленвал двигателя будет с трудом проворачиваться. Однако это явление встречается только при низкой температуре. Необходимо поменять масло на более подходящее и при необходимости утеплить стоянку автомобиля.

Применение аккумулятора

Многие водители задаются вопросом, как проверить стартер не снимая с машины. Быстрая проверка устройства может проводиться прямо на месте. Для этого процесса потребуется только рабочий аккумулятор и силовые провода. При этом нужно проверить втягивающее реле и мотор агрегата, а для проверки якоря, щеток или обмотки после разборки понадобится мультиметр.

Манипуляции при помощи аккумулятора помогут разобраться в правильности функционирования стартера, так как при запуске зажигания трудно понять работу прибора из-за щелчков. При замыкании выводных клемм и корпуса стартера определяется неисправность втягивающего реле или самого стартера путем визуального наблюдения за срабатыванием самого реле и вращением мотора пускового устройства.

Проверку способности выхода и вращения шестерни без демонтажа можно, разобравшись как подключить стартер напрямую к аккумулятору. Для этого деталь должна быть зафиксирована, после чего клемма аккумулятора «—» подсоединяется к корпусу, а плюсовая — к верхнему контакту реле его запуска. Работоспособность должна подтверждаться выносом бендикса и вращением шестерни от якоря.

После проверки стартера аккумулятором неисправность может остаться неизвестной. Поэтому агрегат нужно снимать с машины и проводить подробный осмотр всех составляющих.

Проверка реле

Для проверки нужно подключить плюс аккумулятора и минусовую клемму к корпусу. При исправности должен произойти щелчок, после которого шестерня бендикса входит в зацепку.

При некоторых неполадках шестерня может не выдвигаться:

• Подгорели контакты реле.
• Заклинил якорь.
• Перегорела обмотка стартера или самого реле.

Проверка щеток стартера

Щетки проверяются разными способами. Самым простым является способ с лампой мощностью 12 В. При этом нужно соединить один выход щеткодержателя к лампочке и свободный контакт лампы к корпусу держателя. При неисправности щетки лампа не включится, следовательно, щетки нужно менять.

Для проверки вторым способом понадобится мультиметр и разобранный стартер. Процесс заключается в проверке замыкания с массой. Необходимо измерять сопротивление между главной пластиной и щеткодержателем. При этом сопротивление должно быть бесконечным. Разбирая этот узел, необходимо провести визуальный осмотр частей, таких как:

На втулках может быть выработка, которая, в свою очередь, влияет на просадку тока при попытке запуска и на стабильность работы моторчика, а при повреждении или подгорании коллектора щетки будут очень быстро истираться. Кроме того, износ втулок способствует перекашиванию якоря и неравномерному изнашиванию щетки, что может повлечь за собой межвитковое замыкание в обмотке.

Щетки являются очень важным элементом стартера, и если они износились, то пускатель будет плохо вращать коленвал как на прогретом двигателе, так и на холодном. При небольшом износе их следует проверять на утечку тока.

Осмотр бендикса

Бендиксом называют устройство, которое отвечает за снижение шума при работе пускового устройства.

Роботу бендикса проверить несложно. Для этого корпус обгонной муфты зажать тисками, желательно с помощью мягкой прокладки, и сделать попытку прокручивания в две стороны. Если проворачивается, значит, обгонная муфта неисправна.
