Устройство и принцип работы пневмоподвески автомобиля

Комплектующие пневмоподвески

1. Пневмоподушки(бублики либо рукава)
2. Ресивер(оптимальным является 12 литров)
3. Компрессор(исходя из множества отзывов на сегодняшний день оптимальным считается модель Berkut r20)
4. Пульт  управления — устройство с помощью которого вы сможете поднимать и занижать клиренс автомобиля, проще говоря это головное устройство которое отвечает за функции распределения сигналов на клапана. На сегодняшний день имеется множество выборов готовых пультов как под двух так и под четырехконтурную подвеску, с различными функциями от самых простых до более сложных беспроводных
5. Блок клапанов — отвечает за подачу и сброс давления в системе. Можно изготовить своими руками либо купить уже готовый комплект.
6. Манометры — необходимы для регулирования давления в системе. Бывают однострелочные и двустрелочные, также бывают электронные.
7. Влагоотделитель — необходим для того, что бы несобералась дополнительная влага в системе.
8. Реле давления
9. Соединители и фитинги
10. Обратный клапан
11. Соединительные трубки +Армированный шланг(для компрессора)— бывают 6, 8 и 10 мм.Чем больше диаметр трубка, тем быстрее производится накачка подушек. Оптимальным является трубки 0,8мм.

Как работает пневмоподвеска

У любой пневмоподвески есть определенные настройки и функциональные особенности. Их конкретные характеристики определяются моделью транспортного средства.

Главное предназначение пневмоподвески – удерживание необходимого положения кузова относительно дорожного полотна, а также способность сглаживать неровности дороги.

Особенностью действия системы в новых марках авто является то, что меняется уровень давления в пневмоподушках при изменении обстоятельств (состояния трассы, положения кузова). Если уровень давления высокий, упругий элемент может стать жестче, а величина клиренса автомобиля увеличивается. Во время снижения давления совершается обратная реакция.

Показатели, которые поступили от датчиков, направляются в систему контроля. Далее подается сигнал исполнительным элементам пневматической конструкции о необходимости повысить давление воздуха, а также направить его из контура, расположенного спереди или сзади и таким образом опустить в автомашине кузов к поверхности дороги на минимально возможную дистанцию в зависимости от скорости движения. Пневмоэлементы являются исполнительными механизмами подвески.

Существует 3 основных режима функционирования систем:

1. Повышенный. Если машина медленно движется по дороге, то увеличивается клиренс. Водитель сам осуществляет переключение, сидя за рулем. Обычно такой режим применяется при передвижении по неровной дороге.
2. Нормальный. Метод эксплуатации пневматических систем применяется во время движения машины на трассах с прочной и ровной поверхностью, когда скорость меньше 100 километров в час.
3. Низкий. Во время передвижения по шоссе с прямым и твердым покрытием, когда скорость составляет выше 100 километров в час, применяется низкий способ. При этом водителем используется ручной режим переключения.

Автоматический режим регулировки осуществляется на поворотах. Происходит закачка в смежные подушки большого объема воздуха с целью снижения боковых кренов. После поворота выпускается часть газа через специальные клапаны.

С каждым годом создаются и выпускаются еще более усовершенствованные конструкции. Гидропневматическая подвеска работает по такому принципу: сглаживание при движении по ямам на дороге осуществляется путем сжатия газа под влиянием жидкости. Это адаптивный вид подвески, который может менять уровень упругости в зависимости от обстоятельств во время движения.

Разделение по типам автомобилей:

Легковые малолитражки Обычно на этих автомобилях идёт борьба между комфортом и грузоподъёмностью. При малом собственном весе хотелось бы нагрузить на неё побольше, и этот вес зачастую составляет почти половину собственной массы. Конечно же подобрать пружину (что такое пружина подвески ?) с таким диапазоном невозможно и можно получить лишь две крайности – или очень жёсткий незагруженный автомобиль или полное проседание, если в багажник положить чуть-чуть и пару человек на заднее сиденье. Выход – задняя пневмоподвеска. Она поможет выравнивать автомобиль при любой загрузке. Этим способом пользуются многие производители автомобилей. И если установить уровень пола (что такое датчик уровня пола ?) – то вы и думать не будете о том, что у Вас стоит пневмоподвеска. Если Вы уверены, что Вы хотите получить в результате – то вперёд выбирайте тип пневмоподвески в зависимости от марки и выбирайте подготовку воздуха – ручную или автоматическую. Если у Вас пружина – отдельно от амортизатора (что такое амортизатор ?) – то Вам повезло и Вы сможете уложиться в 20-25т.р за комплект на одну ось без подготовки, если же амортизатор внутри пружины – 40-45т.р. Исключения составляют некоторые автомобили типа Вольво и Пежо, где сделаны специфичные подвески с применением эксклюзивных технологий и цена проектирования и изготовления подвески будет немного выше… Но! Хочется повторить — Мы можем сделать пневмоподвеску на ЛЮБОЙ автомобиль. Внедорожники Установка пневматики преимущественно для поднятия кузова при преодолении препятствий. Главный вопрос — надежность пневмоэлемента в грязи. Можно ли его пробить? Напомню — пневмоэлемент по структуре своей напоминает строение колеса, так что шансы пробить колесо или пневмоэлемент у Вас одинаковые. Если сомневаетесь — поставьте себе вставки в пружины или купите запасной пневмоэлемент… Микроавтобусы Увеличение грузоподъемности, снижение уровня боковых качения, сглаживание колебаний кузова на плохих дорогах. В большинстве случаев это только задняя ось, но иногда пневматизируется и передняя. Отдельной графой можно выделить Дома на колесах где пневматика на задней оси позволяет убирать проблемы с огромным задним свесом, а пневматизация передней — с одной стороны позволяет поднять а/м и заехать на обычно крутой подъем на пароме, а с другой стороны опустить а/м и вписаться в небольшие ворота, например, мойки или стоянки…

Что такое «пневматика»

Безусловно, современные качественные амортизаторы позволяют сделать езду на автомобиле с классической подвеской достаточно комфортной, но это, пожалуй, и всё, что можно сказать о «классике». Какой бы упругостью ни обладали пружины и рессоры такой подвески, вся конструкция сохраняет высокую степень жёсткости. Это значит, что клиренс (расстояние между днищем и дорожным полотном) машины, оснащённой классической подвеской, остаётся неизменным.

Рекомендуем: Функции, возможности и особенности работы системы «Старт-стоп»

Пневматическая подвеска обладает способностью корректировать высоту автомобильного кузова по отношению к дорожному покрытию.

Данный элемент был разработан и введён в эксплуатацию, чтобы обеспечить водителю большую степень удобства и качественный уровень безопасности во время езды.

Пневмоподвеска получила большое распространение на автомобильных прицепах и технике грузового типа.

Впрочем, легковые машины бизнес-класса также часто оснащаются «пневматикой» — это придаёт модели особый статус и привлекает внимание тех, кто ценит безопасность и удобство, располагая при этом возможностью приобрести такую машину

Что такое пневмоподвеска

Пневматической подвеской называют подвеску такого типа, которая может регулировать клиренс автомобиля. При этом регулировка производится либо в автоматическом режиме, либо принудительно, однако приложения физической силы водителя не требуется. Изначально пневмоподвески использовались только для оснащения грузовых транспортных средств, чтобы придать им дополнительную устойчивость и повысить величину дорожного просвета. Однако в последнее время подвески этого типа стали устанавливаться на легковые авто.

Амортизаторы приобретают более солидные размеры и вес

Конструктивно пневмоподвеска отличается от обычной пружинной тем, что в её составе имеются сразу несколько вспомогательных элементов:

• компрессор для нагнетания воздуха;

• ресивер, в котором находится сжатый воздух;

• системы для распределения воздушных потоков.

Действие пневматической подвески в автомобиле организовано следующим образом: сначала компрессор нагнетает необходимое количество воздуха в ресивер. После этого воздух под определённым давлением выводится из ресивера через клапаны. Количество воздуха и степень его сжатости, а также диаметр клапанов для каждой модели автомобиля подбираются индивидуально.

Четыре стойки, компрессор, ресивер и контроллер

Главное достоинство пневмоподвески в том, что она делает машину более устойчивой как во время движения по неровной дороге, так и при скоростном преодолении поворотов. К тому же водитель может настроить любую высоту и жёсткость подвески, то есть обеспечить более плавный ход по любым покрытиям. Помимо этого, использование пневматической подвески позволяет ощутить и другие преимущества такого оснащения:

• оптимизация управления транспортным средством;

• доступность самостоятельной регулировки работы подвески в зависимости от дорожных условий и привычек водителя;

• персонализация автомобиля — можно поднять кузов на максимальную высоту или опустить его ниже рекомендуемого производителем уровня;

• практичность — даже в морозы эксплуатационные характеристики пневмоподвески сохраняются на обычном уровне.

На сегодняшний день стоимость автомобилей с пневматическими подвесками выше, чем авто, которые оснащены пружинными модификациями. Однако надёжность в использовании и ряд преимуществ говорят в пользу современных пневмоподвесок.

Виды и назначение пневмоподвески прицепа

Каждый автолюбитель попадает в ситуацию, когда на прицепе не хватает запаса клиренса. Никому неприятно тащить агрегат на «брюхе» по лесной дороге или сугробам, а тем более чувствовать пробои подвески на ухабах шоссе. Исправить это можно с помощью пневмоподвески, которая в последнее время становится популярней. Если раньше ей оснащались грузовые и легковые автомобили, то сейчас под апгрейг попали буксируемые устройства.

Схема пневмоподвески

Пневмоподвеска состоит из нескольких узлов:

1. Система подготовки воздуха:
2. Осушитель.
3. Ресивер.
4. Электронный блок управления или реле запуска.
5. Система отслеживания и распределения воздуха:
6. Манометры.
7. Датчики давления.
8. Потребители воздуха:
9. Пневмоподушки.
10. Подкачка колес.
11. Пневмосигнал.

Пневмоподвеска в классическом варианте сложней и эффективней, чем пневмоподвеска прицепа. Разница заключается в том, что на автомобиле используется полноценная пневмостойка с пружиной, а на прицепе только ее часть – пневмоподушка, представляющая из себя резиновый рукав с зажимами по краям. Главная причина, почему устанавливается «пневма» – это возможность регулировать ходовые качества, как с помощью блока управления внутри салона, так и дистанционно с пульта или даже мобильного приложения.

Пневмоподвеска на прицепе

Преимущества ощутимы:

• Автовладельцы с пневмоподвеской реже жалуются на пробой.
• Прицепы устойчивей ведут себя в поворотах.
• Меньший крен при прохождении виражей.
• Ходовые качества не меняются в зависимости от количества груза.
• Синтетическая резина не боится минусовых температур и сохраняет эластичность в сильные морозы.
• Клиренс, подходящий большинству внедорожников.

Типы пневмоподушек

Пневмоподушки как основной элемент пневмоподвески группируются по типу:

1. Баллонный. Состоит из:
2. стягивающих колец.

   Баллонный тип пневмоподушки

Внешний слой выполняет защитную функцию, а внутренний герметизирующую. Толщина рукава составляет 3-5 мм. Минимальный диаметр 150 мм. Подушки состоят из одной секции, двух или трех. Так называемый «бублики». Отсутствие нагрева и трения увеличивает срок службы.

Диафрагменный. Отличается наличием металлического поршня. Это позволяет изготавливать пневмоподушки маленького диаметра. Так называемые «сливы» – подушки рукавного типа.

Диафрагменный тип пневмоподушки

Грузоподъемность пневмоподушки

Американская пневмоподушка рукавного типа Firestone 9000 при диаметре 120 мм выдерживает предельную нагрузку 680 кг. Эта цифра замеряется при давлении 6,8 бар. «Пневма» поднимает или опускает прицеп на 23 см. Цена за штуку от 11 900 рублей.

Пневмоподушка баллонного типа Air Maxxx2500 диаметром 177 мм обладает грузоподъемностью в 1 179 кг. Подушка имеет предельное значение по давлению в 39 бар. Ход подвески 13 см. Цена от 5 350 рублей за штуку.

Первые автомобили с пневмоподвеской

История пневматической подвески началась в 1901 году, когда Уильям Хамфрис создал и запатентовал первый пневмокомпрессор для автомобилей.

Конструктивно первое устройство состояло из пневопружины с левой и правой стороны, подушек и компрессора для каждой из них.

Попытки установки подвески на реальном транспорте были предприняты в 1920 году. В роли экспериментатора выступил Мессье, которому так и не удалось реализовать задуманное.

Следующий виток развития пришелся на период после Второй мировой войны. В то время на рынке появился первый прототип под названием Stout Scarab, представленный в 1946 году.

Внешне машина напоминала «Жука», но с более длинным кузовом. Этот автомобиль отметился еще и тем, что был сделан с применением монокока из стеклопластика, а кузов буквально повторял фюзеляж летательного аппарата.

В 1957 году появились первые автобусы, оборудованные пневматической подвеской. В роли производителя выступила компания General Motors.

Вскоре новые устройства появились на автомобилях Eldorado Brougham марки Кадиллак.

Уже через год пневматическая подвеска ставилась на всех машинах в виде дополнительного оборудования, а с 1959 года опция стала стандартной.

Со временем классические пружины ушли в прошлое, а их место заняли пневматические баллоны с датчиками, фиксирующими крен. Целью нововведения было повышение устойчивости машины на поворотах.

Но имел место и минус — медленная реакция, ведь компрессор попросту не успевал закачивать воздух в определенный баллон для устранения крена с одной или другой стороны.

В этом отношении автомобили Кадиллак много лучше, ведь они могли похвастаться повышенным уровнем комфорта и плавностью работы.

С 1960 года производитель Кадиллак отказывается от монтажа пневматической подвески, после чего это устройство пропало с автомобильного рынка США на 24 года.

Только в 1984 году компания Линкольн выпустила новый Continental Mark VII, где в роли базового оборудования выступила пневматическая подвеска.

Не отставала и компания Мерседес, которая начала продажи авто с пневмоподвеской (W112 300SE) с 1962 года.

Эти машины компоновались устройствами, оборудованными клапанами от компании Бош, смонтированными на обеих подвесках автомобиля.

Кроме того, именно работникам компании Мерседес удалось первыми сделать авто с регулируемым клиренсом.

Что такое пневмоподвеска

Пневматическая подвеска это вид подвески авто, необходимый для более удобного управления, так как пневмоподвеска обеспечивает возможность регулировки жесткости задней оси. При помощи специальных баллонов с воздухом регулируется высота кузова по отношению к дороге.

У пневматической подвески автомобиля есть упругие компоненты, которые обеспечивают надежную опору на четыре колеса. Она легко монтируется на разные виды установок (жесткую балку или подвеску на рычагах).

Монтаж пневматической подвески на колеса автомобиля предполагает установку специальных пневматических баллонов из прочной резины, куда попадает воздушный поток и происходит определенный уровень давления. Поддержание жесткости подвески автомобиля гарантирует безопасную езду.

На сегодняшний день список машин с пневматической подвеской велик. Сюда входят легковые и грузовые автомобили mersedes, lexus, audi и многие другие. Используется также на полуприцепах и внедорожниках.

С помощью автоматизированной системы регулируется наклон кузова при определенном ускорении автомобиля, контролируется высота кузова и жесткость подвески с учетом веса груза в кабине.

Главные достоинства применения систем в том, что машина плавно едет, сохраняет устойчивое положение и не наклоняется вперед при резком нажатии на тормоз.

Для эксплуатации некоторых больших авто используют жесткие виды конструкций. В этом случае, улучшается шумоизоляция за счет использования сжатого воздуха.

Еще одно преимущество пневмоподвески – на транспортных средствах со встроенной пневматикой поверхность покрышек стирается равномерно.

К минусам можно отнести высокую цену и существенное изнашивание резиновых деталей в условиях бездорожья.

Конструкция может ломаться под воздействием неблагоприятных погодных условий (больших морозов и высокого уровня влажности). Подвеску сложно ремонтировать, поэтому обычно производится ее замена. Также негативно влияют реагенты, которые высыпаются на шоссе.

Особенности пневмоподвесок грузовых и легковых автомобилей

Пневматические подвески, устанавливаемые на легковые и грузовые автомобили, имеют ряд особенностей.

Так, устройства для грузовиков и автобусов оборудуются пневмокомпрессорами, которые работают от дизельного, а в легковых авто — от электрического мотора. При этом цель установки похожа — благодаря действию пневмоподвески, снижаются колебания и тряска при движении.

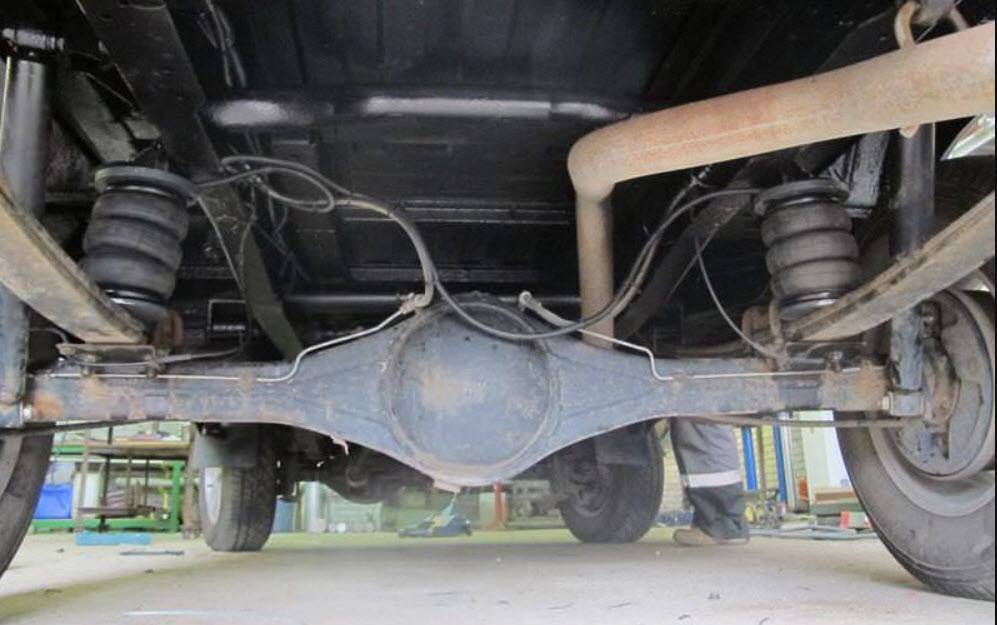

Пример пневмоподвески легкового автомобиля.

Минус устройства — необходимость регулярного обслуживания и периодической замены пневмокомпрессора.

Несмотря на это, коммерческий транспорт часто оборудуется пневмоподвеской. Причина популярности — в возможности регулирования жесткости, высоты посадки и высадки людей, дорожного просвета и прочих параметров.

При этом на грузовиках чаще всего применяются одно- или двухконтурные схемы. С их помощью регулируется жесткость и, как следствие, допустимый уровень нагрузки.

Преимущество и в том, что повышение грузоподъемности не влияет на уровень безопасности и комфорта.

Пневмоподвеска автомобилей MAN.

Принцип работы классической пневмоподвески

Поскольку задача пневмоподвески — изменение положения кузова авто транспортного средства по отношению к полотну дороги в зависимости от текущих условий передвижения машины, рассмотрим, каким образом это достигается. В принципе здесь нет ничего сложного — увеличивая давление в системе, мы тем самым увеличиваем и клиренс. Но при этом приходится жертвовать жесткостью. Уменьшение давления приводит к противоположному эффекту — машина проседает, центр тяжести смещается вниз, но зато уменьшается и жесткость подвески. Она становится мягче, а передвижение на автомобиле — комфортнее. Отметим, что в большинстве случаев корректировка клиренса — это дискретный процесс, состоящий из трех режимов:

• нормального;
• пониженного;
• увеличенного.

Нормальный режим характерен для движения автотранспортного средства по ровной дороге со скоростью, лежащий в пределах 50-100 км/час. Если текущая обстановка требует движения с меньшей скоростью и по неровным дорогам, имеет смысл задействовать повышенный клиренс. По вполне понятным причинам все эти манипуляции производится в ручном режиме, нажатием на соответствующую кнопку. Однако существует ситуации, когда используется автоматическая корректировка положения кузова авто. Это — прохождение поворотов. Если в ресивере в такие моменты имеется достаточное количество сжатого воздуха, снижение боковых кренов машины будет произведено без участия водителя. После завершения манёвра лишнее количество воздуха удаляется через клапаны.

На каких автомобилях наличествует штатная пневмоподвеска

Отметим, что сегмент премиальных моделей автомобилей не так уж мал, учитывая, что в развитых странах средний класс, хоть и нечасто, вполне может рассчитывать на приобретение достаточно дорогого и элитного авто. И если оно оснащено пневмоподвеской – ощутить все прелести комфортного передвижения вне зависимости от состояния дорожного полотна. Но если в ваши планы входит приобретение модели, в комплектацию которой входит подвеска именно этого типа, то возникает вопрос, на каких автомобилях пневмоподвеска лучше? Поэтому было бы интересно изучить результаты рейтинга марок и моделей со штатной пневмоподвеской. И такой список есть. Его составители руководствовались как результатами специальных тестов, так и анкетированием пользователей со стандартным перечнем вопросов, касающихся эксплуатационных характеристик конкретных авто.

Топ-3 таких автомобилей выглядит следующим образом:

1. Audi Q7;

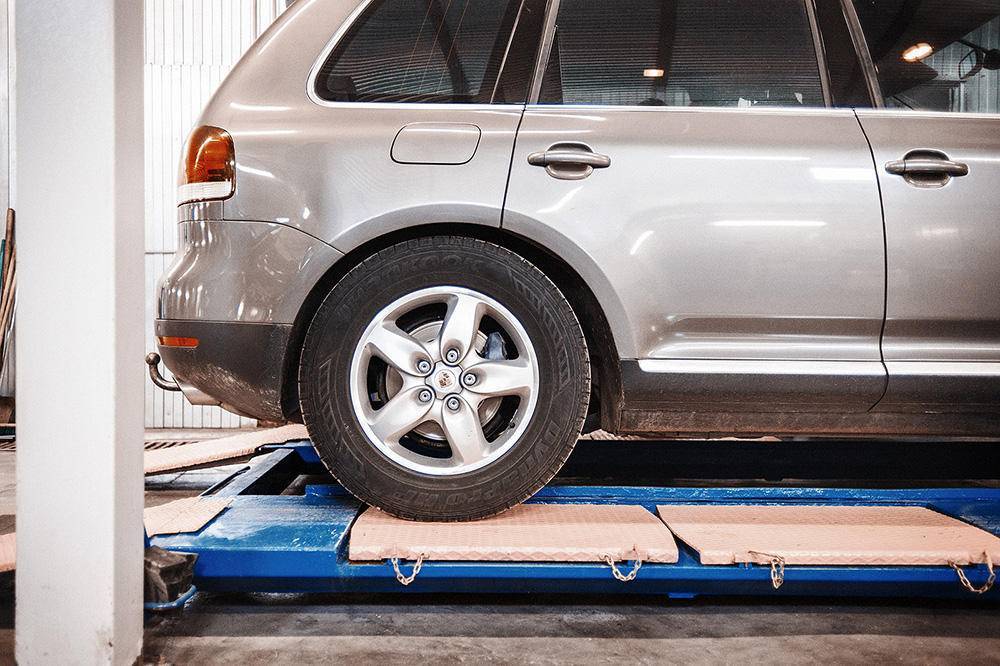

2. Porsche Cayenne;
3. Volkswagen Touareg.

Отметим, что все эти авто комплектуются элементами подвески от одних и тех же производителей, поэтому их ранжирование производилось преимущественно на основании оценки возможностей настроек. С очки зрения эффективности и особенно надёжности к пневмоподвеске, применяемой на этих моделях, претензий нет. При практическом отсутствии серьёзных недостатков таковым можно считать только работу нагнетательного клапана. В некоторых случаях, возникающих очень редко, он самопроизвольно выпускает воздух из ресивера, что в итоге сказывается на комфортности поездки, создавая дополнительную нагрузку на компрессорную установку.

Продолжают список марок авто со штатной пневмоподвеской модели, владельцы которых чаще обращались в автосервис с претензиями, относящимися именно к данному конструктивному элементу ходовой. Все эти авто характеризуются своим перечнем уязвимостей, приводящим к необходимости выполнения ремонтных работ:

1. У Volkswagen Phaeton и Audi А8 конструктивные различия между пневмоподвесками минимальны. Основной недостаток – это слабые стойки, которые следует менять, согласно регламенту, попарно после пробега 130000-160000 километров;
2. Достаточно надёжна пневмоподвеска и у Lexus LS430/460. Их слабым звеном считаются пневмоамортизаторы, которые требуют замены в среднем каждые 130 тысяч километров;
3. Одинаковые пневмоподвески устанавливаются на ряд моделей Mercedes Benz: W220/221, представляющие S-класс, W211 (E -класс), W219 (CLS-класс). Здесь стойки имеют закрытую конструкцию, поэтому пневмобаллоны надёжно защищены от любых внешних воздействий. Однако на ресурсе подвески это сказывается не особо: у передних пневмоподвесок он не превышает 100 тысяч километров, у задних – на 20000 километров больше;
4. В отличие от автомобилей Mercedex, модели Vogue от Land Rover и Sport от Range Rover имеют подвеску, пневмобаллоны которой – открытого типа, то есть защищены от износа недостаточно хорошо. Имеются претензии и к электронному блоку управления, который нередко выходит из строя;
5. Allroad первого поколения от Audi до сих пор пользуется немалым спросом, что свидетельствует о хороших эксплуатационных свойствах этой модели, включая пневмоподвеску. Чаще всего выходят из строя пневмобаллоны, и распространённая практика среди владельцев этого авто – замена неисправного элемента на пружины;

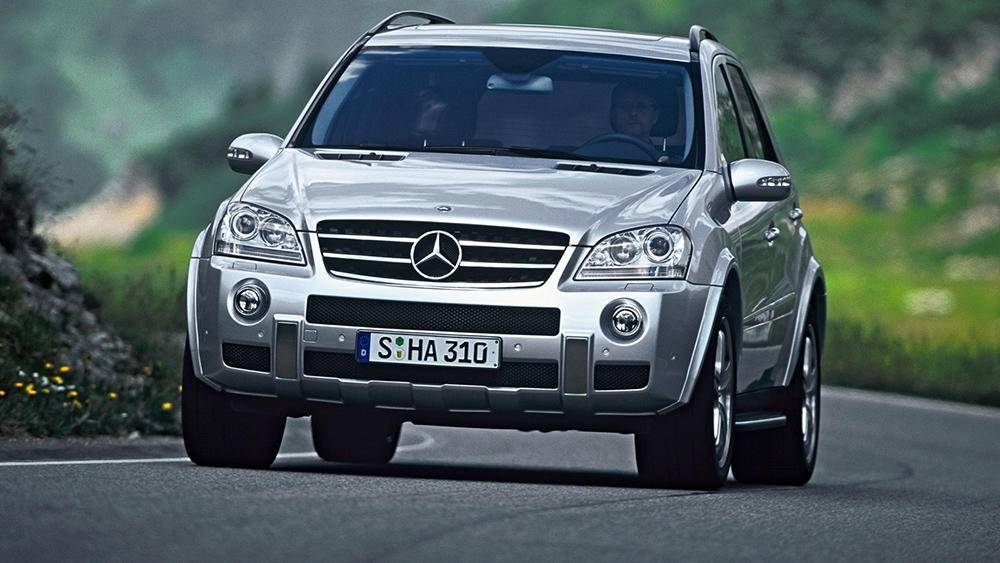

6. Замыкают рейтинг автомобилей с пневмоподвеской модели W164 классов ML/GL от Mercedes. Пользователи, да и владельцы автосервисов, утверждают, что здесь вероятность выхода из строя примерно одинакова у всех узлов пневмоподвески, однако несомненным достоинством конструкции является её ремонтопригодность – практически любую деталь можно заменить новой.

Отметим, что любой агрегат или узел автомобиля – не вечен, так что опасаться выхода из строя дорогостоящей компоненты не стоит. А если учесть, что надёжность пневматических демпфирующих элементов с каждым годом растёт, их перспективы выглядят не столь уж мрачно.

Разновидности пневмоподвесок

Пневмоподвеску нельзя назвать самостоятельным элементом ходовой части автомобиля, поскольку в большинстве случаев она функционирует одновременно с другими разновидностями демпфирующих устройств (подвеска типа McPherson, неразрезная балка, так называемая многорычажная подвеска). В общем случае все подобные системы, устанавливаемые штатно, можно условно разделить на две категории:

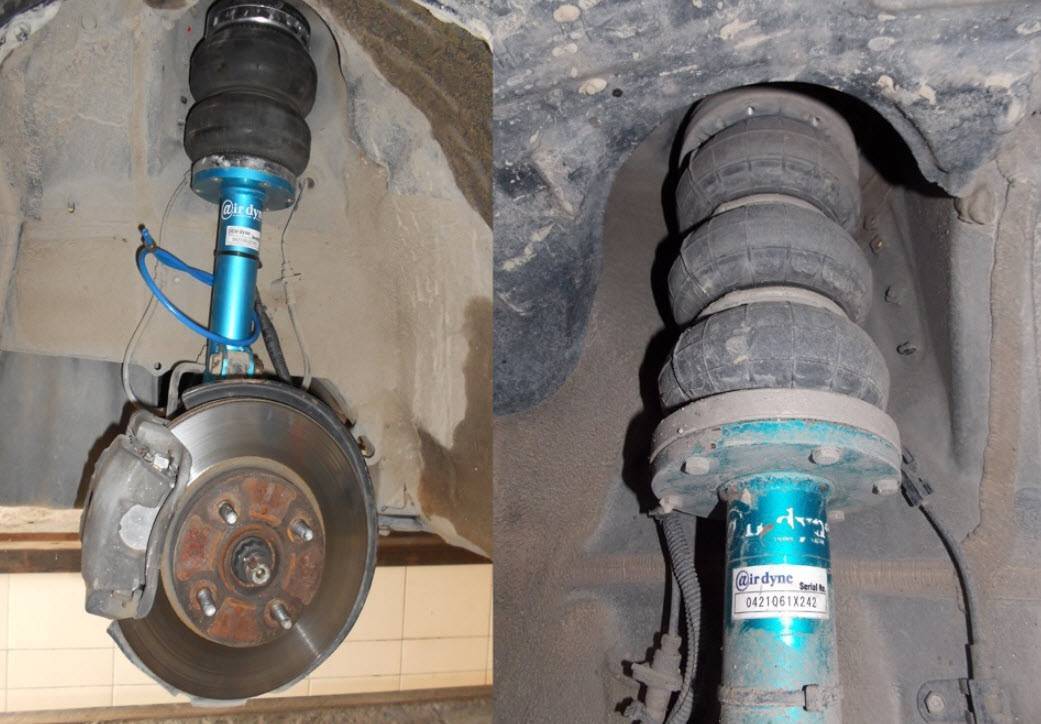

• простые пневмоподвески, у которых пневмоэлемент монтируется вместо классических пружин;
• адаптивные устройства, у которых амортизаторы умеют изменять жесткость динамически. При этом степень сглаживания колебаний может происходить в зависимости от водительских предпочтений или дорожной обстановки.

Поскольку пневмоподвески – дорогостоящий элемент конструкции ходовой части, они устанавливаются либо на легковые авто премиум класса, либо на коммерческий транспорт, так как здесь их присутствие – жизненная необходимость. В зависимости от метода реализации пневмоподвесок различают следующие их разновидности:

• одноконтурные, у которых наличествует единственная воздушная магистраль, через которую и происходит одновременное изменение положения всех имеющихся подушек (обычно их две, обе монтируются на задней оси);
• двухконтурные используются для обеспечения изменения положения заднеосевых подушек по отдельности);
• четырехконтурные характеризуются наличием отдельных магистралей для всех четырёх колёс.

Одноконтурные системы чаще всего устанавливаются на мощные седельные тягачи или грузовики с повышенной грузоподъёмностью, которые комплектуются одноосевой (передней или задней) пневмоподвеской. Такой тип предназначен для регулирования степени жёсткости всей оси, обычно задней, поскольку именно на неё приходится основная часть нагрузки.

Двухконтурные системы устанавливаются на одну или обе оси. При одноосевой комплектации достигается индивидуальная регулировка левого или правого колеса. Во втором случае есть возможность изменять жёсткость задней/передней оси, что равноценно использованию двух одноконтурных подвесок.

Четырёхконтурные системы достаточно сложны в реализации, но зато они обеспечивают возможность индивидуальной настройки всех четырёх колёс. Это действительно высокоэффективная подвеска, поскольку степень увеличения/уменьшения клиренса определяется бортовым компьютером в зависимости от информации, поступающей с датчиков. Особенно заметно использование четырёхконтурных пневматических подвесок при прохождении поворотов, которые в данном случае практически не ощущаются из-за компенсации кренов.

2 Огромный плюс управляемости

Установка пневмоподвески позволяет получить максимально эффективную управляемость автомобиля. Пневмоподушка работает по принципу прогрессивного сжатия, то есть чем сильнее степень сжатия подушки, тем выше давление и степень жесткости. Таким образом, в процессе эксплуатации вывести из строя “подушку” намного сложнее, чем “пробить” стандартные пружины.

Каждый автовладелец обладает собственной индивидуальностью, которая также выражается в манере вождения и стиле езды. Пневмоподвеска позволяет настраивать управляемость автомобиля под свой собственный стиль, регулируя грузоподъемность за счет настройки жесткости и высоты подвески. Не стоит забывать и о том, что пневмоподвеска придает автомобилю эксклюзивности и способна изменить его внешность, что для многих автолюбителей также является важным критерием.

Что в машине называется пневмоподвеской

В основе пневматической подвески лежит свойство газов увеличивать своё давление при уменьшении объёма. Если заключить атмосферный воздух внутри эластичного пневмобаллона, то он начинает вести себя подобно обычной металлической пружине.

Нагнетая дополнительный воздух в этот объём или наоборот, стравливая его часть, можно получить эффект изменения жёсткости этой пружины. Что гораздо сложнее реализовать в случае более традиционных листовых или спиральных рессор, а также торсионов.

Отличия от классической подвески

Использование данного свойства пневмобаллона означает, что отличия от более традиционных видов подвесок ограничены только используемым упругим элементом. Всё прочее, то есть демпфирующие и направляющие элементы, остаётся без изменений, по крайней мере качественных.

Некоторые изменения в конструктиве всё же происходят. Хотя они настолько незначительны, что наборы пневмоподушек с компрессорами, ресиверами и системой воздушных магистралей, клапанов, датчиков и устройств управления могут изготавливаться, продаваться и устанавливаться на серийные автомобили в порядке тюнинга.

Ещё они могут предлагаться самими автомобильными фирмами в качестве опции на стандартно комплектуемые пружинами модели.

Более кардинально изменения сделаны в подвесках грузовиков. Некоторые полезные свойства пневмоподвесок настолько удачно вписываются в концепцию тяжёлой машины с большой разницей между массой в пустом и гружёном состояниях, что автомобили изначально разрабатываются под пневмоэлементы вместо массивных и крупногабаритных рессор с подрессорниками.

Что такое пневмоподвеска

Пневматической принято называть такую подвеску автомобиля, в которой для достижения определенного положения его кузова относительно поверхности дорожного полотна используются специальные баллоны, наполненные воздухом и при этом являющиеся одними из основных элементов конструкции.

Что касается легкового автомобильного транспорта, то пневмоподвески чаще всего используются в конструкции представительских авто, а также дорогих внедорожников. Гораздо шире пневматические подвески используются в грузовых автомобилях, причем не только тех, что имеют относительно небольшую грузоподъемность, но и в магистральных и седельных тягачах.

Готовим компоненты

Чтобы установить своими руками пневмоподвеску на «Тойоту» или любой другой автомобиль, нам нужно подготовить сначала все составляющие данной системы. В первую очередь следует правильно подобрать пневмоподушки

Важно, чтобы воздушный элемент не препятствовал работе подвески, не задевал тормозные шланги и другие ответственные узлы ходовой. Также отметим, что сейчас продаются уже готовые комплекты под конкретную марку авто

Это касается как иномарок, так и отечественных автомобилей. К примеру, комплект готовой четырехконтурной подвески на «Приору» стоит порядка 80 тысяч рублей. Спереди баллоны идут в сборе со стойкой.

Чтобы система могла держать и стравливать воздух когда это нужно, в схеме применяются электромагнитные клапаны. Они работают от сети напряжением 12 вольт. Обычно они имеют проходное сечение в 15 миллиметров. Соединяются при помощи резьбовых фитингов на 0,5 дюйма.

Также следует подготовить компрессор. Можно взять отечественный (например, «Беркут R20»). Он отлично справляется со своими функциями. Чтобы было куда закачивать воздух нужно подготовить ресивер. Его объем должен составлять не менее 10 литров. Можно использовать бюджетный вариант – купить 20-литровый КамАЗовский ресивер, приварив к нему П-образные опоры. Он уже имеет отверстия для закачки воздуха и слива конденсата.

Смотреть галерею

Характеристика

Итак, что такое пневмоподвеска? Это разновидность подвески, которая обеспечивает регулирование положения кузова относительно дороги за счет упругих элементов. В качестве последних используются воздушные баллоны. По сути, это одна из основных составляющих данной системы. Где применяется такая подвеска? Обычно она устанавливается на дорогие версии внедорожников и седанов. На данный момент пневмоподвеску можно встретить на автомобилях «Фольксваген Туарег», «Ауди Ку-7», «БМВ» седьмой серии, «Лексус ЛС» и прочих. Наряду с этим, воздушная система устанавливается и на коммерческий транспорт. Это седельные и магистральные тягачи «Вольво», «Скания», «МАН», «Ивеко» и многие другие. Также такая система применяется на прицепах и полуприцепах (в том числе «Кегл» и «Шмитз»).

Ручное и автоматическое управление пневмоподвеской

Системы, устанавливаемые на грузовики по состоянию на сегодняшний день, с точки зрения управления делятся на 3 типа – электронные (используются на ТС марки Scania, Mercedes, Renault, MAN и пр.), электромеханические (Volvo и некоторые модели Scania), а также механические (встречаются на устаревших моделях тягачей и на прицепах).

Конструкции, управляемые посредством электронных и электромеханических систем, принято считать деталями с автоматическим управлением. Устаревшие системы управляются механически, то есть вручную.

К электронному управлению относятся системы, приводимые в действие посредством электрических сигналов. Сюда относятся и проводные, и беспроводные блоки управления. В электронном управлении выделяются системы с ручным и автоматическим управлением, причем, последнее характеризуется такими преимуществами, как высокая точность, контроль высоты расположения подвески в процентах.

А также автоматическое ее изменение в зависимости от уровня загрузки транспортного средства, возможность задать требуемые предустановки. Беспрецедентная точность систем автоматического управления гарантируется внедрением в их конструкцию датчиков, мониторящих положение кузова.

Характеристика

Итак, что такое пневмоподвеска? Это одна из разновидностей автомобильных подвесок, которая применяется в автомобилестроении уже свыше 70 лет. Изначально она разрабатывалась для полуприцепов и грузовой техники. Однако в 90-ые годы воздушную подвеску стали устанавливать на легковые автомобили и премиальные внедорожники. Также ее можно встретить на крупных автобусах. Ключевая особенность такой подвески заключается в возможности регулирования клиренса, из-за чего она так востребована среди любителей тюнинга.

Смотреть галерею

Если говорить об отечественных автомобилях, зачастую данная система устанавливается на переднеприводные ВАЗы. Также можно встретить подобную подвеску на УАЗиках, но уже в качестве вспомогательной.

Кроме этого, воздушная подвеска обеспечивает комфортность езды, равномерно поглощая все неровности на дороге. В качестве упругого элемента здесь используется пневмобаллон, заполненный воздухом под давлением. Именно он выполняет роль стандартной пружины или рессоры, которые используются при конструировании большинства машин. Также отметим, что заводские системы пневпомодвески способны регулировать жесткость амортизации. Так, существует три режима: комфорт, спорт и обычный.
