Эксплуатация и режимы вариатора: что нужно знать

Минусы вариатора

Несмотря на такое большое количество достоинств, вариатор не лишен и недостатков. Одна из проблем – неспособность работать с более современными мощными двигателями, поэтому вариаторы и начали распространяться преимущественно в автомобилях компактного и среднего класса.
Однако нельзя не отметить, что создаются и такие вариаторы, которые способны на большее. Например, клиноременный вариатор с цепью Multitronic успешно работает на Audi A4 2.0 TFSI, мощность двигателя которого составляет 200 лс. А внедорожник Nissan Murano с двигателем V6 на 3,5 литра, развивающим 234 лс, оснащается клиноременным вариатором X-Tronic. Это чуть ли не самая крупная и тяжеловесная модель, на которую устанавливается вариатор. И при современном развитии технологий это, скорее всего, еще не предел.
Еще одним недостатком вариаторов является их дорогостоящее обслуживание и ремонт, а также потребность в специальной трансмиссионной жидкости, которая тоже обходится недешево. Для работающего на ремне вариатора замена ремня требуется каждые 100-150 тысяч км пробега. Замена масла на вариаторе может производиться чуть реже, чем в коробках-автомат (раз в 40-50 тысяч км), но и стоит оно гораздо дороже.
Несмотря на указанные минусы, вариаторы все-таки приобретают все большую популярность, причем стоимость их ниже, чем хороших автоматических коробок.
Благодаря тому, что в вариаторе число передач не ограничено, двигатель получает возможность работать на самых благоприятных для него режимах, будь то необходимость сильного и резкого разгона или неспешность при спокойном движении. Поэтому модели, оснащенные бесступенчатыми автоматическими коробками передач, считаются высокоэкономичными и в то же время обладающими высокой динамикой.

Стоит также отметить, что в последние годы идет тенденция к увеличению количества передач в коробках-автомат. Новейшие модели автоматических трансмиссий для легковых автомобилей насчитывают уже 8 и даже 9 ступеней. Такие меры принимаются как раз для достижения максимально возможной топливной выгоды и динамики разгона. Не исключено, что в ближайшем будущем начнут появляться АКПП с десятью, а то и с двенадцатью ступенями. Но все же вариаторы уже давно занимают то место в автомобильном мире, куда обычным автоматическим коробкам передач с их планетарными передачами-переключателями не добраться никогда. Потому что количество передач, имеющихся у вариатора, сосчитать просто невозможно.

С наступлением холодного времени года и приближением морозов владельцы автомобилей с вариаторной коробкой передач или те, кто только задумывается о покупке такого авто, начинают задумываться об эксплуатации вариатора зимой.

Минусовая температура предъявляет всем агрегатам автомобиля повышенные требования, не исключением является и вариатор.

Режимы включения вариатора

Включение режимов работы автоматической трансмиссии осуществляется переводом рычага выбора режима в определенное положение, которое обозначено латинской буквой или особым значком. Полный список таких обозначений включает:

  • D (drive) – движение вперед;
  • R (reverse) – движение назад;
  • P (park) – парковочная блокировка, при которой колеса блокируются не стояночным тормозом, а через АКПП;
  • N (neutral) – нейтральный режим для кратковременной парковки или буксировки на небольшое расстояние.

Возможные дополнительные значки:

  • L (low) – движение на пониженной передаче в сложных условиях бездорожья;
  • S (sport) – спортивный стиль вождения при ускоренных переключениях;
  • E (economy) – режим экономного расхода топлива;
  • M (manual) – ручное управление работой АКПП.

Движение вперед

Перевод рычага переключения режимов в положение «D» обеспечит движение автомобиля вперед после нажатия на педаль газа. Во время поездки вариатор будет самостоятельно изменять передаточное отношение в зависимости от нагрузки и оборотов двигателя. Эффективную работу АКПП и мотора обеспечивает система электронного контроля.

Задний ход

Конструкция коробки переключения передач с вариатором не предусматривает возможности обратного вращения ведомого вала, который приводит в движение колеса. Задний ход автомобиля обеспечивается за счет передачи вращения на дополнительные механизмы. Поэтому переключение селектора в положение «R» можно делать только после полной остановки транспортного средства.

Нейтраль

Перевод ручки селектора в положение «N» разъединяет двигатель и АКПП. Переключение в эту позицию целесообразно только в случае продолжительной остановки, а также в момент запуска двигателя. Не рекомендуется переход на нейтраль при движении накатом с горки и при кратковременном прекращении движения.

Стояночная парковка

При этом положении селектора ведомый вал АКПП блокируется выдвигающимся штифтом. Колеса не проворачиваются, и автомобиль фиксируется на месте. Однако нужно использовать и стояночный тормоз, чтобы исключить нагрузку блокиратора при наличии склона. Для того чтобы исключить случайный перевод рукояти в положение «P», стояночное переключение можно выполнить только при нажатой педали тормоза.

Ручное управление

Конструкция вариатора не предусматривает наличие передач с фиксированным соотношением. Поэтому движение машины на ручном управлении является всего лишь условной имитацией ступенчатых переключений. При этом электроника все равно будет отслеживать обороты двигателя и при критических показателях переключать передачи автоматически. Это необходимо для защиты вариатора от непредвиденных перегрузок.

Дополнительные режимы

Наличие дополнительных режимов работы двигателя и вариатора определяется производителем конкретной марки автомобиля.

Их делают для возможности обеспечения наиболее оптимальной эксплуатации в особых условиях движения.

  1. Спортивный стиль вождения «S» обеспечивает резкие старты и торможение. Это достигается уменьшением скорости переключений вариатора, что приводит к кратковременному увеличению оборотов двигателя при большей тяге.
  2. Экономичный режим «E» является полной противоположностью спортивному стилю. Вариатор настроен на максимально возможное взаимодействие с приводом силового агрегата. Плавная работа двигателя без нагрузок позволяет существенно сократить расход топлива.
  3. Режим «L» рассчитан на эксплуатацию автомобиля в сложных условиях бездорожья. Вариатор использует только пониженные передачи и переключается на более высоких оборотах двигателя.

Мы рекомендуем прогревать вариатор. Как это правильно делать?

Итак эксплуатация холодного вариатора, особенно при очень низких температурах, вредна. Прогревать его желательно. Но среди владельцев автомобилей с вариатором нет единого мнения о том, как правильно прогревать авто с такой коробкой. На специализированных форумах постоянно идут споры о способах прогрева. При этом многие автовладельцы пытаются применять правила прогрева классической АКПП к вариаторам, а это в корне не правильно.

Прогрев в движении

Один из вариантов прогрева — это прогрев в движении. Смысл в том, что вы сразу начинаете движение без прогрева, но определенное время не «насилуете» авто. То есть передвигаетесь аккуратно, без резких разгонов и торможений, педаль газа нажимаете плавно, до высоких оборотов двигатель не разгоняете, на большой скорости не передвигаетесь. Кто-то ездит так всегда.

В этом случае и двигатель и вариатор прогреваются постепенно по мере движения, а щадящий режим «на холодную» не позволяет сильно изнашивать механизмы.

Прогрев на стоянке

Этот способ требует от вас дополнительных 5-20 минут до момента выезда. Выходим пораньше, заводим авто и сидим ждем, пока все прогреется.

Классический прогрев и начало движения только после того, как двигатель автомобиля нагрелся. А вместе с двигателем греется и вариатор, так как они собраны вместе.

Этот способ фактически используется всеми, у кого установлен автозапуск двигателя с пульта сигнализации. Правда вариатор прогревается хуже, потому что он только принимает тепло от двигателя. Сам вариатор тепло не выделяет при отсутствии движения. Фактически вариатор до конца прогреется только после начала движения.

Неправильный прогрев по аналогии с автоматической КПП

Многие привыкли прогревать АКПП на стоянке переключая его в режим «Drive
», либо поочередно переключая режимы «P-R-N-D»
и обратно. И по аналогии, а иногда и по чьему-то совету, начинают также прогревать вариатор. Да, для классической АКПП это правильный способ, так как он позволяет при переключении режимов «разогнать» масло по всем каналам «автомата». Но устройство вариатора кардинально отличается от классического автомата, поэтому переключение режимов практически ничего не меняет и не улучшает прогрев. Разве что, перед началом движения в мороз можно на несколько секунд воткнуть режим «
N
» (нейтраль), чтобы немного расшевелить стартовую гидромуфту (сцепление вариатора). Таким образом, дергать туда-сюда режимы коробки смысла нету, лучше просто подождать прогрева.

Правильный прогрев — это комплексный прогрев на стоянке и затем в движении.

Такой прогрев в холодный период будет залогом долгой и надежной службы вашего вариатора.

Время прогрева должно зависеть от внешней температуры. Приводим сводную таблицу правильного прогрева вариаторной коробки передач:

Температура воздуха

Предварительный прогрев на стоянке

Прогрев в движении

Выше 0 градусов

Не требуется

Не требуется

От 0 до -5 градусов

Не требуется

3-4 минуты

От -5 до -10 градусов

От -10 до -15 градусов

10-15 минут

От -15 до -23 градусов

10-15 минут

15-20 минут

От -23 до -30 градусов

15-20 минут

20-30 минут

От -30 до -35 градусов

20-30 минут.

Эксплуатация только по необходимости.

30-40 минут.

Желательна эксплуатация в щадящем режиме весь путь.

Ниже -35 градусов

Эксплуатация вариатора на свой страх и риск.

В таблице указаны примерное время, так как длительность прогрева очень сильно зависит от мощности и конструкции двигателя. Но ориентируясь на эти цифры можно составить свой план прогрева руководствуясь текущей температурой двигателя вашего автомобиля и своими ощущениями.

Тогда ваш вариатор будет вас только радовать своими достоинствами.

Напишите о своем опыте эксплуатации вариатора в морозы.

Автомобиль — это не только двигатель, но и трансмиссия, а так же другие важные узлы и агрегаты. Поэтому для правильной эксплуатации зимой недостаточно завести мотор и поехать

Важно соблюдать правила использования коробки передач, иначе поломок не избежать. Ведь порой алгоритмы прогревания одной трансмиссии противопоказаны для другой. Как же быть?

Как же быть?

Вариатор

Суть и смысл работы вариаторной коробки, которую обозначают как CVT, ничем не отличается от любой другой трансмиссии. Суть устройства заключается в том, чтобы преобразовать крутящий момент, который поступает от силового агрегата на колёса.

Но отличительной особенностью вариатора является то, что момент передаётся бесступенчато. Здесь предусмотрен определённый диапазон регулирования. Именно эта характеристика существенно отличается классический автомат от вариатора.

Что же касается аббревиатуры CVT, то она расшифровывается как Continuosly Variable Transmission. Перевести такое название можно как трансмиссия или коробка передач с непрерывно меняющимся крутящим моментом.

Вы уже примерно поняли, чем отличаются вариаторы от автоматов и какая основная разница между ними. Но этого объективно недостаточно, чтобы отдать какому-нибудь из двух вариантов предпочтение.

Также отличие вариатора от классического автомата заключается в конструктивных особенностях. Выделяют 3 основных типа CVT, которые бывают:

  • цепными;
  • клиноременными;
  • тороидальными.

Если говорить про легковой автомобильный транспорт, то здесь самыми популярными и распространёнными оказались именно клиноременные разновидности вариаторной коробки передач.

  1. В состав клиноременного вариатора входит клиновидный ремень. Он располагается непосредственно между двумя шкивами раздвижного типа. Во время движения транспортного средства эти шкивы постоянно сжимаются и разжимаются, обеспечивая тем самым изменения в показателях передаточного числа. Основной задачей вариатора является создать плавное и бесступенчатое изменение крутящего момента. Подобные системы активно используются на легковых автомобилях, в составе снегоходов, двухколёсных технике и пр.
  2. Следующей разновидностью вариаторной коробки являются цепные CVT. Передача мощности здесь осуществляется за счёт скошенных торцов оси цепных звеньев. А само тянущее усилие передаётся с помощью специальной цепи. Такие вариаторы не получили широкого распространения, хотя иногда встречаются.
  3. Тороидные вариаторы заменили шкивы на диски конусовидной формы. А вместо ремня здесь задействовали специальные ролики. Они характеризуются тем, что могут передавать достаточно большой крутящий момент. Но, чтобы создать подобные детали для компоновки вариаторной коробки, необходимо обязательно использовать сталь высокопрочных сортов. Это негативно сказывается на стоимости, из-за чего многие автопроизводители отказались от идеи установки подобных CVT на свои транспортные средства.

Учитывая очевидные отличия в конструкции и принципе действия, несложно понять, в чём заключается разница между двумя видами рассматриваемых КПП. При этом коробка автомат и вариатор являются достойным решением, каждое из которых имеет свои сильные и слабые стороны.

Если говорить о преимуществах, характерных для вариаторных или бесступенчатых коробок передач, то здесь основным достоинством считается обеспечение непрерывного изменения крутящего момента. Тут отсутствует момент задержки, который характерен для АКПП, где происходит переход с одной передачи на другую. Бесступенчатость и непрерывность вариатора способствует появлению других преимуществ в виде более эффективного расхода топлива и улучшения динамических характеристик мотора. Машины с CVT потребляют меньше горючего и обеспечивают лучшую динамику при разгоне.

При этом вариатор имеет и некоторые очевидные недостатки. Начать следует с того, что CVT не предназначены для использования на мощных двигателях. Установка на автомобиль с повышенной мощностью не даёт использовать потенциал коробки. Она будет быстро разрушаться и изнашиваться.

CVT можно считать сравнительно новой разработкой в сфере автомобильных коробок передач. Потому инженеры пока не придумали, как повысить устойчивость вариатора к высоким нагрузкам, буксировке и активной езде при повышенных оборотах. В подобных условиях ремень вариаторной коробки быстро изнашивается, и происходит поломка всей трансмиссии. Ремонтировать и восстанавливать CVT довольно дорогое удовольствие, превышающие зачастую затраты на ремонт классического автомата.

Устройство CVT

Плюсы и минусы коробки-вариатора

Ввиду нескольких очевидных преимуществ вариатора многие специалисты считают этот тип коробок передач более перспективным и удобным по сравнению с традиционными агрегатами гидромеханического типа. Однако окончательный ответ на вопрос, что лучше: вариатор или автомат, дать вряд ли получится. Это сравнение будет уместно только в случае сопоставления конкретных моделей трансмиссий определенных производителей. Тем не менее, какие-то общие моменты выделить можно.

Преимущества вариаторной коробки передач (CVT):

  • автомобиль, оборудованный коробкой-вариатором гораздо плавнее в движении. Даже неопытный водитель будет чувствовать себя за рулем более уверенно, поскольку вариатор исключает рывки и дергания автомобиля. При разгоне машины, оборудованной данным типом трансмиссии, звук ее мотора напоминает ускорение электромобиля или работу электростеклоподъемников, а рост скорости сопровождается лишь небольшим повышением шума;
  • благодаря конструктивныи особенностям вариатора оснащенный им автомобиль будет ощутимо резвее машины с аналогичным по мощности двигателем, но оборудованной традиционной коробкой-автоматом. Дело в том, что ступенчатый алгоритм переключения передач, даже в автоматическом режиме, потребует больше времени для смены передач;
  • машина с вариатором не сможет скатиться под уклон и не заглохнет неожиданно на перекрестке. В любом случае автомобиль с вариатором начнет движение в соответствующем направлении;
  • плавное увеличение скорости и постепенное торможение положительно сказываются на показателе топливной экономичности и экологичности силового агрегата;
  • электронная система, управляющая работой вариатора, обеспечивает щадящий режим работы двигателя, что в свою очередь благоприятно значительно уменьшает интенсивность износа основных деталей мотора.

Однако, невзирая на неоспоримые преимущества, в ближайшее время вариаторные коробки передач вряд ли смогут полностью вытеснить гидромеханические «автоматы» ввиду наличия следующих недостатков:

  • несмотря на надежность конструкции современных вариаторов, эти коробки по-прежнему не могут устанавливаться на машинах, оснащаемых моторами с максимальной мощностью более 200 лошадиных сил. Таким образом, большинству современных внедорожников и больших седанов данный вид трансмиссии «противопоказан». Это объясняется наличием у вариатора «слабых мест», каковыми являются ремень в клиноременном агрегате и ролик с колесами в тороидальных механизмах;
  • трансмиссионная жидкость, заливаемая в коробку-вариатор, гораздо дороже аналогичного продукта, используемого для автоматических коробок передач. Кроме того, жидкость, предназначенную для определенной модели автомобиля, нельзя заменить аналогом;
  • применение большого количества датчиков делает автомобиль чувствительным к внезапным перебоям в бортовой электронике. Исчезновение контакта или выход из строя какого-либо элемента нередко заканчиваются аварийной остановкой машины;
  • неразвитость сети сервисного обслуживания коробок-вариаторов обусловила высокую стоимость их ремонта. Отсутствие квалифицированных кадров, а также дороговизна и редкость запчастей являются явным сдерживающим фактором.

Взвешивая все плюсы и минусы вариатора, стоит отметить, что данный тип трансмиссии является на сегодня самым передовым. Сравнительная простота конструкции, плавность хода автомобиля и лучшая динамика разгона при невысоком топливном расходе делают коробку передач CVT очень перспективным агрегатом. В то же время ряд конструктивных особенностей вкупе с ограниченным сроком службы отдельных узлов не позволяют вариатору стать безоговорочным лидером.

Как отличить АКПП от вариатора

Как правило, перед приобретением машины с АКПП потенциальный владелец сразу решает для себя, что лучше, обычный автомат, вариатор или робот

Если принять во внимание тот факт, что традиционная гидромеханическая АКПП хоть и не лишена недостатков, однако остается самой надежной и проверенной временем трансмиссией среди других автоматов, не удивительно, что на вторичном рынке такая коробка пользуется самым большим спросом

При этом версии с вариатором или роботом, с учетом их слабых сторон, менее востребованы. Естественно, стоят такие машины тоже дешевле по сравнению с аналогами. При этом продавцы, не желающие снижать цену или по другим причинам, часто пытаются выдать робот за автомат или вариатор, вариатор за традиционную АКПП и т.д.

Обратите внимание, зачастую начальных знаний касательно того, как отличить вариатор от автомата по рычагу, оказывается попросту недостаточно. Основная причина — сознательная замена рычага (селектора) самим недобросовестным владельцем, тюнинг рычага при помощи чехлов на ручку КПП, перетяжка селектора кожей и т.п

Так вот, чтобы правильно определить тип коробки передач визуально, нужно придерживаться определенного порядка действий и учитывать целый ряд рекомендаций.  Прежде всего, начать следует со следующего:

перед осмотром машины необходимо собрать максимум информации касательно вариантов трансмиссии на конкретной модели в сети Интернет, также можно воспользоваться технической литературой, каталогами и т.д.
при осмотре внимательно изучите документы на автомобиль, а также маркировочные таблички на кузове и агрегатах. Как правило, если машина оснащена коробкой — автомат, то на это укажут литеры A или же AT. В случае с вариатором используется обозначение CVT.
При попытке визуального определения нужно осмотреть рычаг КПП, так как вариаторы часто имеют нанесенное обозначение CVT

Так же нужно обратить внимание и на режимы возле селектора переключения коробки. В случае с обычным автоматом, кроме стандартных режимов P-R-N-D еще можно увидеть  режимы «L», «2», иногда «3», тогда как вариаторы имеют только режим «L».

Обратите внимание, многие современные АКПП, как и вариаторы, могут все же не иметь таких режимов, то есть имеются режимы P-R-N-D и М (ручной режим Типтроник). Это несколько осложняет задачу

По этой причине следующим этапом проверок становится определение типа АКПП в движении, то есть анализируется работа трансмиссии на ходу.

Для этого после запуска двигателя необходимо динамично разогнать автомобиль с места в стандартном режиме D. Если при разгоне нет явно ощутимого момента переключения передач, а двигатель монотонно работает на одних и тех же оборотах (по тахометру не видно сначала набора оборотов, а потом их понижения при переходе на ступень выше), тогда это говорит о том, что на авто стоит вариатор.

В случае с АКПП разгон будет похож на то, как разгоняется машина с МКПП, то есть сначала двигатель раскручивается (слышно по звуку ДВС и видно по тахометру), после чего осуществляется переход на повышенную передачу, после чего обороты падают

При этом важно активно разгонять машину, так как при спокойном старте и неспешном наборе скорости автомат и вариатор могут работать практически одинаково

Также можно полностью остановить машину на участке дороги с небольшим подъемом. После этого следует отпустить педаль тормоза, не добавляя газ. Если машина начнет медленно двигаться на подъем на холостых, это говорит о том, что на автомобиле стоит АКПП. Если же машина немного откатится назад, после чего будет просто стоять, часто это указывает на вариатор. Однако, такая проверка подойдет только в том случае, если авто с вариатором не имеет дополнительной «противооткатной» системы.

Напоследок отметим, что если самостоятельно определить тип АКПП все же не удается, тогда оптимально посетить СТО, где квалифицированные специалисты сразу дадут ответ на интересующий вопрос, а также при необходимости проведут комплексную диагностику автомобиля.

Принцип работы вариатора

Вариатор был изобретен давно. Описание основных принципов его работы встречается еще в записках Леонардо да Винчи, датированных концом пятнадцатого века. Первые автомобили с вариатором появились в пятидесятых годах прошлого столетия. Это были малолитражки DAF. Затем этой трансмиссией стали оснащать некоторые модели Volvo. Но широкого распространения в то время вариатор так и не получил. И лишь в наши дни разработчики вновь стали развивать и активно внедрять в производство этот вид трансмиссии.

Принцип работы вариатора или CVT(аббревиатура от английского continuously variable transmission) в корне отличается от классической механики и автомата. В нем не происходит фиксированного переключения передач. Переключение скоростей с первой на вторую и т.д. отсутствует. Передаточное отношение с вала двигателя на привод колес изменяется плавно по мере разгона или замедления автомобиля. Современные автомобили оснащают тороидальными, цепными и клиноременными вариаторами. Наиболее распространен последний тип трансмиссии.

Рассмотрим принцип работы вариатора с клиноременной передачей

Сдвижение конусообразных половинок шкива приводит к выталкиванию ремня к внешнему диаметру, а раздвижение к перемещению в сторону оси

Основу клиноременного вариатора составляют два шкива. Каждый шкив состоит из пары конусов, обращенных вершинами друг к другу. Сдвигание и раздвигание конусов позволяет изменять диаметр шкива. Шкивы соединены клиновидным ремнем. Сдвижение конусообразных половинок шкива приводит к выталкиванию ремня к внешнему диаметру, а раздвижение к перемещению в сторону оси. Таким образом, плавно изменяется радиус, по которому работает ремень – от меньшего к большему и наоборот. Соответственно меняется и передаточное отношение двигатель – привод. Если ведущий и ведомый шкивы находятся в промежуточном положении (диаметры шкивов равны), передача становится прямой – частота оборотов вала двигателя равна частоте оборотов привода.

Для трогания машины с места предусмотрено обычное сцепление или гидротрансформатор, который блокируется после начала движения. Дисками шкивов управляет электронная система, состоящая из сервопривода, датчиков и блока управления.

Важную роль в работе данной трансмиссии играет такая деталь, как ремень вариатора. Очевидно, что обычный прорезиненный ремень, из тех, что используют в приводах кондиционера или генератора, сюда не подойдет. Он не выдержит нагрузок, возникающих при передаче вращающего момента в вариаторе, и быстро износится. Поэтому клиновидный ремень вариатора имеет довольно сложное строение. Это может быть стальная лента с особым покрытием или совокупность тросов, на которые нанизано множество стальных пластинок трапецеидальной формы.

Ремень вариатора

В автомобилях марки Audi устанавливают вариаторы с ремнем, выполненным в виде широкой стальной цепи. Для смазки цепи применяют специальную жидкость. При сильном давлении в местах соприкосновения цепи со шкивом она меняет свое состояние. Это позволяет цепи передавать большие усилия без проскальзывания.

Ремонтопригодность и стоимость обслуживания

Кстати, о ремонте. Официальные дилеры такие коробки не чинят, только меняют в сборе, зато специализированных сервисов, которые смогут произвести дефектовку с заменой только изношенных элементов, предостаточно. Хотя, в целом ремонтопригодность вариатора будет напрямую зависеть от его популярности. Чем больше таких коробок выпущено, тем больше комплектующих и специалистов, которые смогут грамотно произвести починку.

Легче и дешевле всего приходится владельцам машин с вариаторами Jatco практически всех поколений и модификаций. Средняя стоимость капитального ремонта коробки составляет 70 тыс.руб. в зависимости от масштабности износа компонентов. Куда дешевле коробку заранее обслужить, не дожидаясь ремонта, например, раз в 30 ткм менять масло, а на 130 ткм установить новый ремень, чтобы сберечь конусы и не засорять систему стружкой.

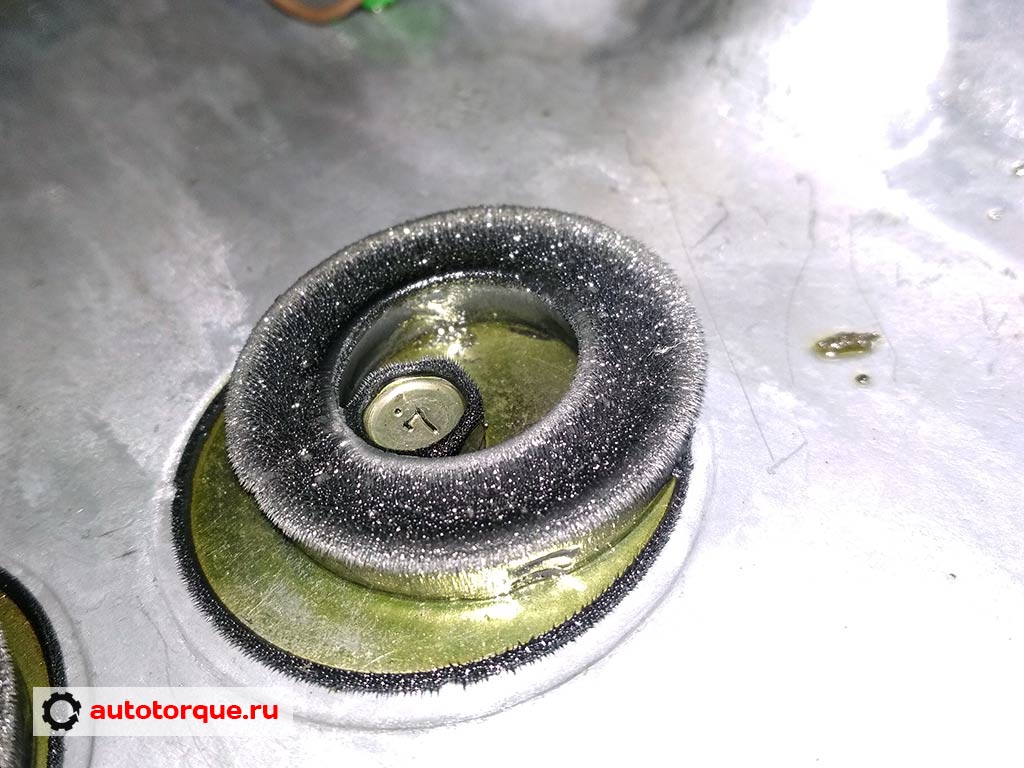

Все вариаторы имеют на поддоне магнит, собирающий стружку. По количеству скопившегося материала можно примерно оценить степень износа

Ремонт коробки вариатор своими руками

При разборке вариатора одним из необходимых инструментов станет… смартфон. Чтобы после ремонта не осталось «лишних» запчастей, придется фотографировать каждый этап разборки до того, как очередная деталь будет снята. Провода – до отключения, болты – до откручивания. Снятые детали располагать на столе по очередности разборки.

Порядок разборки вариатора для ремонта своими руками:

  1. Снять крышку. Сначала первую часть, затем вынуть вал и снять вторую часть, вынуть шестеренки, которые находятся под ней;
  2. Снять маслонасос. Сначала выкрутить винты, которыми крепится его корпус, затем вынуть шестеренку насоса, цепь, снять крышку и вынуть вал насоса;
  3. С обратной стороны вариатора снять крышку, стянуть ремень хомутами и вынуть его вместе со шкивами. Убрать хомуты с ремня и снять его со шкивов.

Нюансы пользования вариатором

Теперь о нюансах вождения авто, оснащенного вариаторной коробкой. Первое и одно из главных условий – не начинать движение на авто сразу после запуска двигателя, особенно это касается зимнего периода.

Начало движения

При длительной стоянке все масло стекает в поддон коробки передач, а поскольку низкие температуры делают масло более вязким, то начало движения сразу после запуска приведет к тому, что элементы вариатора будут работать без смазки. В результате это способствует их интенсивному износу. Поэтому после запуска следует дать время, чтобы масло под давлением попало на все смазывающиеся поверхности.

Примерно то же касается и перевода положения в «N» при краткосрочных остановках. При переходе на этот режим давление масла в вариаторе снижается, а после быстрого переведения в режим «D» и начала движения, масло не успеет в нужном количестве поступить к трущимся поверхностям. Поэтому лучше при остановке на светофоре не трогать селектор и оставлять его в положении «D», поскольку вариатор рассчитан на работу в таком режиме и при остановке.

Особенности при маневрировании и прохождении поворотов

Нужно учитывать, что вариатор реагирует на повышение оборотов двигателя. То есть, вначале водитель увеличивает акселератором обороты, на что и реагирует данная КПП. В зависимости от выбранного режима вариатор будет реагировать соответственно, но на эту реакцию ему нужно некоторое время.

При совершении обгона в первую очередь нужно учитывать этот фактор – добавить обороты коленчатого вала, а после уже начинать совершать маневр.

То же касается и при прохождении поворотов, нужно на педаль нажимать в момент начала поворота руля, тогда КПП отреагирует правильно и непредвиденных последствий не будет.

Транспортировка

Транспортировка прицепов или буксировка других авто для вариатора крайне не желательна, поскольку она значительно увеличивает нагрузку на трансмиссию, и как следствие – усиленный ее износ. Допускается только транспортировка прицепов с полным весом до 1 тонны.

Не стоит часто использовать авто с вариатором на пересеченной местности. То есть, многие кроссоверы и внедорожники с вариатором хоть и являются автомобилями с повышенной проходимостью, но особо на проходимость их не стоит особо рассчитывать – они больше являются городскими авто, чем «покорителями бездорожья».

Буксирование

Есть и нюансы, касающиеся буксировки авто с вариаторами. Допускается буксировать такое авто на жесткой или гибкой сцепке только при работающем силовом агрегате и нейтральном положении селектора. Если таковых условий нет, то буксировка производиться только путем частичной погрузки авто (обязательно должны быть вывешены ведущие колеса) или эвакуатором.

Виды коробки передач

КПП – коробка переключения передач – выполняет передачу крутящего момента двигателя на колесную ось. Она обеспечивает необходимую скорость движения и высокую управляемость автомобиля. Тип коробки переключения передач зависит от вида трансмиссии автомобиля.

Выделяют механическую, автоматическую, вариаторную, роботизированную коробки передач. В некоторых модификациях АКПП предусмотрена имитация ручного управления – такие коробки имеют название «типтроник», «стептроник».

Принцип работы и устройство механической коробки передач

Механическая коробка переключения передач относится к классическим ступенчатым коробкам. Ступенью, или передачей, называется пара взаимодействующих шестерен. В механической коробке используются зубчатые шестерни – планетарные передачи.

Коэффициент передачи (передаточное число) определяется соотношением числа зубьев взаимодействующих шестерен. Самое большое – на первой передаче. В зависимости от числа ступеней механическая коробка передач может быть четырехступенчатой, пятиступенчатой, шестиступенчатой и т. д. Самая распространенная – пятиступенчатая МКПП.

Передача крутящего момента от двигателя к трансмиссии в МКПП выполняется ступенчато с помощью фрикционного сцепления, которое управляется педалью. Выбор передачи выполняется вручную с помощью рычага селектора.

Принцип работы и устройство роботизированной коробки передач

Роботизированная коробка (народное название – «робот») создана на основе МКПП. Функции сцепления и переключения передач в ней автоматизированы. Но «робот» не относится к автоматическим коробкам, по принципу работы он ближе к механической КПП. Единственное, чем похожи «робот» и автомат, – отсутствие внешней детали сцепления.

Роботизированная коробка состоит из обычной механической коробки, акутаторов – устройств выжима сцепления и переключения передач, внешних датчиков и блока управления. РКПП имеет двойное сцепление для устранения провала между передачами.

Управление работой РКПП выполняет водитель с помощью переключения рычажка и бортового компьютера. Переключение передач происходит под действием команд блока управления, по ступеням, как в МКПП.

Принцип работы и устройство АКПП

Автоматическая коробка имеет и другое название – «гидромеханическая коробка». Основными компонентами автомата являются гидротрансформатор и механическая коробка переключения передач. Гидротрансформатор регулирует и передает крутящий момент с двигателя на механическую коробку. Он также выполняет роль сцепления.

Работа автоматической коробки основана на перемещении рабочей жидкости, которая приводит в движение лопасти колес гидротрансформатора и задействует муфты. Роль передачи выполняет планетарный ряд с зубчатых шестерен. Непосредственно переключение передач между планетарными редукторами выполняют муфты.

Работа всей коробки-автомата контролируется электронным блоком управления с заводскими настройками. Выбор необходимой передачи происходит автоматически. Водителю необходимо только установить режим работы коробки в начале движения.

АКПП с ручным управлением

В некоторых автоматических коробках реализована имитация ручного управления. Такие КПП имеют название «типтроник» или «стептроник». Управление коробкой происходит в двух режимах: полный автомат или ручной. Ручной режим имитирует управление КПП спортивного автомобиля, но при этом не требует от водителя особых спортивных навыков.

Принцип работы и устройство вариатора

Вариатор называть коробкой переключения передач не совсем правильно, так как передачи в нем отсутствуют, а крутящий момент изменяется плавно и непрерывно. Более правильное название – «непрерывно меняющаяся трансмиссия» (CVT). Так как педаль сцепления в автомобилях с вариатором отсутствует, его условно относят к автоматическим коробкам. Однако принцип работы вариатора сильно отличается от работы обычных автоматов.

Изменение и передача крутящего момента выполняются с помощью клиновидного ремня и конусовидных шкивов. Контроль за работой вариатора выполняется блоком электронного управления. Для работы вариатора необходима трансмиссионная жидкость. Непосредственно управление вариаторной передачей выполняется с помощью рычага селектора, режимы которого похожи на автоматическую коробку.
