Обслуживание воздушного фильтра на скутере

Хочешь ездить в два раза дольше на скутере?Замени воздушный фильтр!

Print

Многие из нас наверное слышали о том, что при тюнинге ставят фильтр нулевого сопротивления(ФНС), но не многие знают на сколько он вреден для двигателя!

Когда-то давно я тоже поставил себе такой фильтр нулевик Racing airfilter Doppler Air-System box black

на свою Yamaha Aerox 50сс.Когда у меня был не высокий класс форсировки двигателя я как то не сильно придавал значения тому, что я раз в две недели менял ролики на более легкие! Со временем я дошел до тюнинга класса рейсинг и ролики я стал менять еще чаще(((. Так как у меня был тахометр и я четко отслеживал обороты двигателя, то выяснил примерную закономерность что через 200-300км пробега обороты падают на 500 оборотов. Конечно, меня это не очень всё устраивало и я начал искать пути решения этой проблемы. Наконец-то поняв, что очень важный фактор в ресурсе двигателя – это чистый воздух, которого так не хватает именно форсированным двигателям! Пыль которая проходит через поролоновый фильтр и соединяясь с топливом образует некий абразив, он прилипает к стенкам цилиндра и «стирает» просто поршневую! Благодаря сайту Дырчик точка ру, я знакомился с разными людьми с разных городов, которые делились своими секретами по настройке форсированных двигателей. Один из таких советов был таким, что лучше смазывать поролоновый фильтр не просто маслом ,как я делал раньше, а особым так называемой «липучкой» Motul Air Filter Oil.

Как показала практика, да действительно пробег до замены роликов немного увеличился, но этого было мало. Так бы наверное продолжалось и по сей день если бы не совет человека, который предложил установить бумажный фильтр с мотоцикла«Ява»

Думаю, не стоит объяснять, что поры бумаги на много мельче чем у поролона и соответственно очистка лучше. Сделав самодельный бокс для этого гофрированного бумажного фильтра мы его установили на моем скутере Yamaha Aerox 50сс.

За счет того, что бумага гофрированная и площадь фильтра была большой, он не создавал сопротивления потоку воздуха и вполне его можно было назвать «фильтром нулевого сопротивления». Ну а как всё нулевики их бывает не так уж просто настроить, то с этим пришлось мне повозиться! Его хорошая «дышимость» меня не устраивала, так как требовала заоблачных топливных жиклеров и я решил его пропитать «липучкой», чтобы создать сопротивление. Однако это привело к другим проблемам, так как нужно было определить на сколько пропитать, чтобы не вызвать обогащения смеси и т.д. В итоге я отказался от этой идеи а придумав другой способ более точной и простой регулировки сопротивления фильтра. Вставив трубку куда заходит воздух в фильтр я протянул её в более чистое место в мопеде, затем одел на конец трубки несколько слоев марли и тем самым увеличил сопротивление. В зависимости от погоды, настройки двигателя, а так же от загрязненности главного фильтра, я просто либо прибавляю либо убавляю слои марли, и тем самым регулирую качество смеси. Настройка карбюратора, которая занимает много времени и сил стала гораздо проще, ведь не нужно теперь лезть в карбюратор и менять главный топливный жиклер по каждому чиху! Самое главное в настройке – это определить какой жиклер оптимальный для этой конфигурации, а все остальное сделает «марлевая система». Так же получилась своего рода двойная система очистки воздуха, так как марля первая берет на себя удар грязи она пачкается быстрее и заменить её ни составляет ни какого труда! Благодаря этому ноу-хау на моем скутере Yamaha Aerox 50сс я стал ездить в два раза дольше до замены роликов (500-600км)! Не верите? Убедитесь сами установив эту систему! Удачи на дорогах!

Сайт: http://www.dyrchik.ru/

Тюнинг скутера

Мопед АльфА замена воздушного фильтра

Не знаю как для других, но для меня самое не приятное в обслуживании мопеда альфа-это замена воздушного фильтра.

При использовании фильтра нулевого сопротивления на мопеде, ощутимый прирост мощности он не даст, из визуальных отличий изменится только звук работы (станет более басистый). С другой стороны, такое устройство не защищает двигатель от мелких частиц пыли, так что при его эксплуатации появляется вероятность быстрого выхода из строя двигателя мопеда.

Как правильно поменять?

Как поменять воздушный фильтр на китайском мопеде? Последовательность действий для замены очистительного прибора в мопеде довольно проста.

Инструкция по шагам замены своими руками:

Первым делом устанавливаем мопед на подножку. Также желательно помыть мопед во избежание попадания грязи в узлы мопеда;
Теперь можно приступить к замене: снимаем защитную крышку аккумулятора, для этого требуется открутить один болт крестовой отверткой;
Затем отсоединяем аккумулятор от клемм и достаем его из посадочного места;
Далее необходимо снять сиденье, для этого требуется открутить два болта ключом «на 10» и резким движением сдвинуть его (слева направо по ходу движения мопеда);
Как только сиденье сдвинулось, приподнимаем его и оно свободно снимается. Стягиваем хомут с патрубка воздушного фильтра. Если он у вас не резиновый, а металлический, сначала его необходимо ослабить;
Теперь можно стянуть патрубок с карбюратора. Делать это нужно аккуратно чтобы не допустить попадание грязи внутрь карбюратора;
После того как патрубок был отсоединен от карбюратора, вытягиваем его внутрь на то место, где стоял аккумулятор. Кожух воздушного фильтра изготовлен из прорезиненного материала, так что деформировать его при изъятии можно, только аккуратно. Деформируя кожух фильтра, аккуратно тянем его

Делать это стоит крайне осторожно, так как можно задеть и оборвать провода, проходящие рядом;
После успешного извлечения кожуха, достаем из него фильтр. Если в кожухе находится пыль или грязь, необходимо помыть и просушить его;
Теперь устанавливаем фильтр и производим сборку в обратном порядке.

Перед тем как устанавливать сиденье и крышку аккумуляторной батареи, убедитесь, что при установке вы не оборвали или отсоединили провода.

Как снять воздушный фильтр на скутере для его обслуживания либо замены

Рассмотрим, как правильно снять воздушный фильтр скутера

для дальнейшей его чистки либо замены:

1. Ставим скутер на центральную опору.
2. Смотрим, не мешает ли боковой пластик скутера для комфортного снятия крышки фильтрбокса. Если мешает, боковой пластик лучше снять.
3. Отворачиваем саморезы крепления крышки фильтрбокса и слаживаем в отдельную посуду.
4. Снимаем крышку.
5. Аккуратно снимаем фильтрующий элемент (поролоновый, бумажный или комбинированный). Осматриваем фильтр, если есть какие-либо повреждения поролона, его отслаивание и прочие деформации, элемент подлежит замене. Если видимых повреждений нет, приступаем к его очистке.

006_MOTO_0410_061

«Марлевый» («нулевого сопротивления») требует не только регулярного ухода, но и перенастройки системы питания. «Марлевый» («нулевого сопротивления») требует не только регулярного ухода, но и перенастройки системы питания.

«МАРЛЕВЫЕ» ФИЛЬТРЫ. При замене штатного фильтра на тюнинговый никогда (если об этом не сказано в инструкции по его установке) не отсоединяйте и не меняйте конструкцию патрубков, ведущих к корпусу фильтра, соединительных трубок и любых других элементов системы впуска.

Корпус фильтра выполняет несколько важных функций. Во впускных коллекторах форсированных высокооборотистых мотоциклов возникают высокочастотные вибрации, которые могут быть на пользу мощности, а могут создавать серьезные проблемы. Это зависит от настройки впускной системы

Важно все — размер отверстия для забора воздуха, форма корпуса воздушного фильтра, его объем и, естественно, пропускная способность самого фильтра. Настройка осложняется еще и тем, что рассчитать по формулам точные размеры воздушного тракта невозможно и все доводки требуют многочасовых экспериментов на моторных стендах

Особенно трудно бывает настроить впуск на многоцилиндровых карбюраторных двигателях с вакуумным приводом заслонок. Именно поэтому, заменяя штатный фильтр на тюнинговый, очень важно четко следовать инструкциям производителя. Иначе вместо пользы такой фильтр может принести вред.

Этапы изготовления

1. Для получения 3 вида материала необходимо предварительно демонтировать его из конструкции байка.
2. После этого изношенный фильтр следует расположить на ровной поверхности и удалить посредством ножа для бумаги гофрированный компонент. Далее отделив очистной, необходимо тщательно очистить поверхность от загрязнений с помощью мыльного раствора, либо обработав спиртом для обезжиривания.
3. Полученный корпус фильтра потребуется измерить линейкой. Посредством нее нужно определить такие параметры как ширина, высота и количество шторок. Данные лучше записать в блокнот для соблюдения точных размеров.
4. Фильтр ВАЗа используется в качестве заготовки, из которой потребуется гофрированный элемент. Для его отсоединения необходимо демонтировать сетку с задней части корпуса. Затем следует аккуратно вырезать шторки.
5. Коррекция заготовки осуществляется после подсчета складок и сравнения с оригинальной деталью. Излишнюю длину необходимо отрезать ножницами для соответствия нужным параметрам фильтра для мотоцикла. Остатки могут пригодиться для последующего обновления запасной части.
6. Ширину также нужно привести к исходному значению, которое было измерено линейкой. Для этого по боковой стороне каждой шторке необходимо сделать разметку с помощью простого карандаша. По проведенной линии нужно аккуратно отрезать лишнее.
7. Адаптировать высоту шторок необходимо также согласно начальным данным детали. Как правило, заготовка оказывается в 2 раза выше. Поэтому перед тем, как сделать фильтр на мотоцикл, для каждой складки делают разметку для упрощения дальнейшего складывания слоев. В процессе загибания фильтрующего блока можно использовать линейку. Благодаря чему, края получатся более ровными, и потребуется меньшее количество времени на доработку детали.
8. Обработка герметиком заготовки по прямым и гофрированным сторонам. Рекомендуется обильно нанести слой полимерного раствора для предотвращения продувания лишним воздушным потоком в местах стыков.
9. Размещение рифленого элемента в корпусе оригинального фильтра. После установки компонента потребуется тщательно разровнять шторки по всей ширине разъема. Также посредством подручных средств распределяют герметик по сторонам заготовки.
10. Просушивание запчасти. Этот период составляет примерно около суток. После чего самодельный фильтр на мотоцикл можно устанавливать для эксплуатации.

Исправный модуль обеспечивает эффективную работу топливной системы мототранспорта.

Практика

Сейчас достаточно распространены воздушные фильтры с масляной пропиткой. По своей структуре и материалу, из которого они изготовлены, эти элементы ничем не отличаются от обычных, поэтому пропитать фильтр маслом можно в домашних условиях, для этого придерживайтесь алгоритма:

Демонтируйте указанный элемент воздушной системы, разберите его и достаньте поролон. Если на его поверхности присутствуют трещинки, деформации, разрывы, то лучше заменить фильтрующий материал на новый. Опустите поролон в мыльный раствор (можете использовать неагрессивные по химическому составу моющие средства), дайте ему полежать до 20 мин, затем промойте водой

Не стоит использовать для этих целей бензин, он растворит клей скрепляющий частички поролона. Учтите: скручивать или растягивать материал нельзя, в противном случае вы его повредите, поэтому аккуратно постирайте его и отожмите Тщательно промойте поролон, без применения большого напора воды. Дайте материалу самостоятельно высохнуть, без применения принудительной сушки: при высокой температуре поролон испортится

Смажьте фильтрующий элемент маслом, важно чтоб смазывающий материал впитался: его не должно быть слишком много, он не должен стекать из поролона. Выбирайте сертифицированную продукцию известных брендов: некачественная смесь нанесет вред двигателю

Удалите загрязнения с корпуса воздушного фильтра. Установите поролон на прежнее место.

Аналогичным способом промывают и смазывают фильтры, в которых для фильтрования используется специальный материал в сетке. Применив указанные манипуляции, вы продлите ресурс мотора автомобиля или мотоцикла.

002_MOTO_0410_061

Вынимайте фильтр аккуратно. Грязь со стыков так и норовит провалиться в двигатель. заранее удалить ее поможет пылесос. Вынимайте фильтр аккуратно. Грязь со стыков так и норовит провалиться в двигатель. заранее удалить ее поможет пылесос.

Противогаз, респиратор, марлевая повязка — все это варианты воздушных фильтров для людей. С любым из них тяжело дышать. А если повязка слишком плотная, нехватка воздуха ощущается все сильнее, наступает кислородное голодание и силы вас покидают. То же происходит и с двигателем мотоцикла, ведь подача в него воздуха напрямую зависит от состояния воздушного фильтра

Поэтому не стоит забывать о важной обязанности любого мотоциклиста — следить за состоянием «легких» его подопечного

Итак, фильтр очищает поступающий воздух, но и затрудняет его движение. Чем грязнее фильтр, тем меньше воздуха добирается до цилиндра. Вот несколько типичных проявлений такой неисправности:

• Мощность снижена, что наиболее заметно при ускорениях со средних оборотов.

• Из глушителя при резком открытии газа «на холостых» идет копоть.

• Вырос, в пределах 10%, расход топлива.

• Возможно (при очень сильном загрязнении) увеличится угар масла. Это связано с его подсосом (через уплотнения и систему вентиляции) из-за сильного разрежения во впускном тракте.

Признаки необходимости регулировки

По определенным признакам, проявляющимся в ненормальной работе двигателя, можно сделать заключение, что карбюратор нуждается в настройке.

Перечень отклонений достаточно широкий:

• силовая установка не развивает необходимую мощность под нагрузкой;
• при резком ускорении скутера чувствуются провалы в работе двигателя;
• холодный мотор тяжело запустить стартером после длительной стоянки;
• силовой агрегат скутера потребляет топливо в увеличенном количестве;
• отсутствует быстрый отклик мотора на резкий поворот акселераторной ручки;
• двигатель может внезапно остановиться из-за недостатка топливной смеси.

Чистка воздушного фильтра.

Вот мы и перешли к главному этапу – чистке или замене паралонного элемента. Если к несчастью вы все-таки заметили его плохое состояние, самым простым способом будет его промывка. Промыть воздушный фильтр необходимо в том случае, если он не разорван и не имеет других повреждений. Сам процесс промывки очень простой, вы можете хорошо пополоскать фильтр в теплой воде, и если желаете можно добавить моющие средства. Еще одним самым надежным вариантом будет купить средство для промывки фильтра.

Средство для пропитки воздушного фильтра

Еще одним вариантом для более качественной промывки является очистка фильтра бензином. Небольшим количеством топлива следует помыть паралон, а после сполоснуть в чистом бензине. После вам не нужно ждать того как фильтр высохнет, так что можете сразу надевать его на скутер.

Итак, воздушный фильтр можно почистить в бензине, в обычной воде и с помощью промывочной жидкости. После того как вы выполнили эту процедуру, вам необходимо пропитать паралон специальным средством. Также как вариант можно использовать обычное топливное масло. Пропиточный материал служит клеем для пыли и прочих загрязнений, именно он не даст отложениям попасть дальше в двигатель.

На этом все. Если у вас есть вопросы или вы хотите поделиться своим вариантом ремонта воздушного фильтра, пишите в комментарии ниже.

001_MOTO_0410_060

Чтобы добраться до воздушного фильтра, могут понадобиться не только умелые руки, но и хороший инструмент. Чтобы добраться до воздушного фильтра, могут понадобиться не только умелые руки, но и хороший инструмент.

В цилиндрах двигателя сгорает рабочая смесь — воздух, смешанный с парами бензина. Если их массы относятся как 14,7:1, смесь называется стехиометрической (с правильным соотношением частей). Если бензина в ней больше «нормы», ее считают богатой, и наоборот, смесь, где бензина меньше, чем нужно для полной реакции с кислородом, назовут бедной. Но правильный состав рабочей смеси еще не гарантирует хорошей работы двигателя. Нужно обеспечивать ее постоянную подачу в достаточном количестве.

Вот пример из мира больших гонок: восьмицилиндровый двигатель Формулы 1 рабочим объемом 2,4 л на оборотах около 18000 об/мин потребляет 450 литров воздуха в секунду! Нетрудно подсчитать, что мотору современного супербайка на режиме максимальной мощности каждую секунду требуется около двухсот литров. Но хорошая подача воздуха нужна не только большим моторам. Чем меньше двигатель, тем сильнее чувствуются нежелательные потери

Именно поэтому и для маленьких 50-кубовых моторов, и для самых форсированных большеобъемных агрегатов крайне важно, чтобы состояние воздушного фильтра, впускного тракта, карбюратора или корпуса дросселя системы впрыска было максимально близко к идеалу

16.3. Ремонт скутера. Воздушный фильтр — снятие, промывка и установка

16.3. Ремонт скутера. Воздушный фильтр — снятие, промывка и установка

ПЕРИОДИЧНОСТЬ ОБСЛУЖИВАНИЯ

Данную операцию рекомендуется проводить через каждые 5–6 тысяч км пробега скутера. На некоторых моделях скутеров применяются сменные бумажные воздушные фильтры.

СНЯТИЕ

Для удобства работы по замене воздушного фильтрующего элемента рекомендуется снять боковую облицовку скутера (см. с. 64 «Облицовки — снятие и установка»).

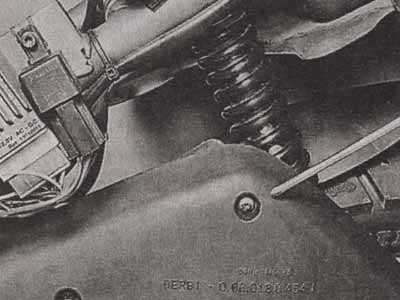

1. Отворачиваем болты крышки корпуса воздушного фильтра.

2. Снимаем крышку и извлекаем поролоновый фильтрующий элемент.

ПРОМЫВКА И ПРОПИТКА МАСЛОМ

1. Поролоновый фильтрующий элемент промываем водой с нейтральным моющим средством (стиральный порошок, средство для мытья посуды или специальный состав для промывки воздушных фильтров) и оставляем до полного высыхания на воздухе.

ВНИМАНИЕ!

Фильтрующий элемент недопустимо сушить при помощи горячего воздуха (технический фен, обогреватели, открытое пламя).

2. Для того, чтобы качественно пропитать фильтрующий элемент маслом можно воспользоваться специальным препаратом «пропитка для воздушных фильтров», расфасованным в аэрозольные баллоны. Если такой возможности нет, используем «классический» метод:

3. В полиэтиленовый пакет заливаем примерно 30–40 грамм моторного масла.

4. Опускаем фильтрующий элемент в пакет.

5. Завязываем его и мнем в руках до полного впитывания масла в фильтрующий элемент.

6. В результате фильтрующий элемент должен получить равномерную окраску по цвету пропитки.

ВНИМАНИЕ!

Оптимальное количество пропитки для каждого конкретного фильтрующего элемента индивидуально. Основное правило контроля правильности пропитки — масло с фильтрующего элемента не должно стекать, и в то же время, на нем не должно оставаться сухих мест. Вся поверхность элемента должна быть равномерно пропитана маслом.

Установку фильтрующего элемента производим в обратной последовательности.

ВНИМАНИЕ!

Перед установкой фильтрующего элемента тщательно очистите внутреннюю поверхность корпуса фильтра.

16.4. Ремонт скутера. Топливный фильтр — замена.

ПЕРИОДИЧНОСТЬ ОБСЛУЖИВАНИЯ

На большинстве моделей современных скутеров с четырехтактным мотором или двухтактным мотором с раздельной системой смазки в системе питания установлен топливный фильтр. Нужен он для того, чтобы уберечь карбюратор и цилиндро-поршневую группу двигателя от попадания туда мелкой пыли и других попавших в топливо частиц. Замену фильтра рекомендуется проводить раз в 10 тыс. км пробега, либо после длительной стоянки скутера. Топливный фильтр находится в разрыве магистрали «бензобак-карбюратор» и часто является разборным, что позволяет очищать его без замены фильтрующего элемента.

СНЯТИЕ

1. Ослабляем крепежные хомуты на топливных шлангах.

2. Во избежание разлива топлива из магистрали, подкладываем ветошь под фильтр и снимаем его.

УСТАНОВКА

Устанавливаем новый топливный фильтр в топливную магистраль.

ВНИМАНИЕ!

На корпусе фильтра нанесена стрелка, указывающая направление потока топлива. При установке соблюдайте направление «к карбюратору».

Следующая глава

В вашем браузере отключен JavaScript

Как известно, в двигателе скутера, во время его работы, сгорает не просто бензин, а смесь бензина и воздуха, приготовленная в определенной пропорции карбюратором. Без кислорода воздуха бензин просто не сможет гореть. Если топливо, прежде чем попасть в двигатель, проходит через топливный фильтр тонкой очистки, то воздух очищается воздушным фильтром. Если очистка воздуха будет проходить не качественно, то, частички пыли и иных загрязнений, очень быстро приведут к износу детали двигателя, особенно это касается деталей цилиндропоршневой группы. Кроме качества очистки, для воздушного фильтра очень важен такой показатель, как его сопротивление воздушному потоку. Этот параметр должен соответствовать настройкам двигателя, иначе работа двигателя нарушится.

Нельзя не упомянуть так называемые воздушные фильтры нулевого сопротивления, которые некоторые скутеристы устанавливают на свою технику при тюнинге. Действительно, такие фильтры увеличивают мощность двигателя, так как двигатель «дышит» более свободно, и ему не приходится преодолевать сопротивление воздуха на впуске. Но, при этом, такие фильтры, очень плохо фильтруют воздух, поэтому, ресурс двигателя снижается

Применять фильтры «нулевики» имеет смысл только на спортивной технике, где важно выиграть соревнование, и где не идет речь о ресурсе мотора

Есть еще одна функция у воздушного фильтра – уменьшение громкости работы двигателя. Если вы видели и разбирали корпус воздушного фильтра скутера, то, могли заметить, что его устройство не такое простое, как кажется вначале. Внутри корпуса могут размещаться камеры, перегородки, сама форма корпуса довольно сложна. Действительно, корпус фильтра специально конструируется так, чтобы участвовать в гашении звука работы мотора, наравне с глушителем. Любые нарушения в системе впуска или выпуска могут не только «добавить децибел» работающему мотору, но и изменят настройки двигателя, что нарушит его работу. Особенно чувствительны к вмешательству в систему впуска или выпуска двухтактные двигатели.

Теперь рассмотрим типы воздушных фильтров, применяющиеся на скутерах. Это могут быть либо поролоновые, либо бумажные, либо металлические фильтры. Поролоновые фильтры могут быть как многослойными, либо однослойными. При загрязнении такой фильтр легко очищается, путем промывки в бензине или моющем средстве. После этого, нужно обязательно пропитать поролоновый фильтрующий элемент в моторном масле, либо нанести на поролон специальный состав для пропитки воздушных фильтров. Обработать маслом поролон можно так: налейте немного масла в полиэтиленовый кулек, поместите туда чистый фильтрующий элемент, разомните кулек с поролоном в руках, чтобы масло его пропитало по всей толщине. После этого отожмите поролон, удалив с него лишнее масло, и установите фильтр на место. Поролон должен быть полностью пропитан маслом, но масло не должно с него капать. Устанавливать «сухой» поролоновый фильтр, без пропитки маслом, нельзя, так как не будет обеспечиваться качественная очистка воздуха. Со временем, после некоторого количества таких чисток, поролоновый фильтрующий элемент приходит в негодность, и его приходится заменять. Кстати, следите за целостностью поролонового фильтрующего элемента, и за правильностью его установки в корпус фильтра, чтобы даже небольшое количество неочищенного воздуха не могло попасть в двигатель.

Бумажные фильтры, которые также не редко встречаются на скутерах, при загрязнении не чистят, а просто меняют новыми.

Металлические фильтры, пожалуй, самые долговечные, и вполне поддаются чистке. По своему устройству такой фильтр напоминает металлическую сетку, с довольно большой общей площадью, с мельчайшими отверстиями. Чистят такой фильтр путем промывки в бензине, или моющем средстве, используя также небольшую щетку. После чистки фильтр сушится, и, так же как и поролоновый, смазывается маслом, или обрабатывается специальным составом для фильтров. Масло должно быть нанесено на всю поверхность фильтра тонкой пленкой, без пропусков.

Сроки замены или сроки очередной очистки воздушного фильтра во многом зависят от тех условий, в которых эксплуатируется скутер. Если вам часто приходится ездить по пыльным грунтовым дорогам, то, конечно, обслуживать фильтр придется намного чаще, чем сугубо «городскому» скутеристу. Иногда, при интенсивной эксплуатации скутера, фильтр приходится чистить пару раз в месяц, а иногда и чаще. В любом случае, лучше обслужить фильтр раньше, чем это нужно, чем опоздать с этой работой.

Воздушный фильтр для скутера своими руками

Предыстория поползновения довольно прозаична. У друга случился «блин котёнку» поршневой колен, валу ,шатуна , пальца, в общем всему тому , что заставляет двигаться мопед, мотор на 24-ке умер причём серьезно . Недавно проведенные первые гонки на чайке на скутере подвигли на подвиги

В итоге друг покупает поршневую на 65сс ( Хонда Такт АФ24) новый колен вал, делает капиталку так как всё равно надо всё менять.

Ну и проехав километров 300 жалуется на то что никак не ощущается, что у него 65 сс. Соответственно даю ему кучу ссылок на тюнинг мотора.

Посидев вечером попив пивка решили его аппаратик раскачегарить Так как трубу я ещё подсчитываю, (проверяю разные варианты расчёта- чтоб совпали, а то покупать Леовинчи или чёта подобное, не хочется- накладно) — но все равно сделаем. В итоге решили облегчить впуск. Опять таки покупать за 250-300 гр фильтр нулевого сопротивления неохота.Вот и потянуло в гараж «пошалить» Года два назад я знакомому ставил самодельный фильтр на его Ямаху Джог – секогд Эдишн (такая старикашка с вертикальным мотором) , так как родной просто потерялся. В общем надёжность фильтрующего элемента проверена на собственной шкуре, за 2 года, без замены и корпуса. Было решено исходя из опыта собрать более практичный в использовании , надёжный в монтаже, фоздухан.

Установка поршневых колец

Вынимаем из коробки комплект поршневых колец. Комплект поршневых колец для китайского четырехтактного скутера обычно состоит из пяти позиций. Три из которых — единое сборное маслосъемное кольцо, два остальных: верхнее и нижнее компрессионное.

Обычный комплект поршневых колец выглядит примерно так

Аккуратно, идеально чистыми руками распаковываем комплект

В комплекте вы найдете два самых тонких кольца и одно толстое гофрированное кольцо (экспандер) — это будет сборное маслосъемное кольцо, которое нужно установить на поршень в первую очередь

Ставим в самую нижнею канавку поршня экспандер

В туже канавку ставим тонкие маслосъемные кольца — одно под экспандер, второе поверх экспандера

Отыскиваем в комплекте нижнее и верхнее компрессионное кольцо и устанавливаем их соответственно в среднею и верхнею канавку поршня — метками на боковой поверхности к головке блока цилиндров (ГБЦ). Нижнее компрессионное кольцо отличается от верхнего цветом (не всегда) и формой рабочей кромки (всегда). В большинстве комплектов нижнее компрессионное кольцо окрашено в черный цвет, а его рабочая кромка имеет небольшой скос.

Верхнее компрессионное кольцо в подавляющем большинстве комплектов поршневых колец имеет равномерный светлый цвет. Но это в большинстве случаев, а на практике бывает так, что в комплекте попадаются верхние компрессионные кольца имеющие черный или даже красный цвет

По-большому счету — цвет нам не особо важен, нам важно другое: у верхнего компрессионного кольца рабочая кромка имеет по бокам небольшие скругление (фаски), а рабочая поверхность кромки верхнего компрессионного кольца покрыта блестящим защитным покрытием

Например в этом комплекте оба компрессионных кольца имеют черный цвет. Но у верхнего компрессионного кольца рабочая поверхность покрыта слоем защитного покрытия, а на кромках рабочей поверхности сняты небольшие фаски.

У нижнего компрессионного кольца рабочая поверхность матовая, а рабочая кромка скошена под небольшим углом. На фото все эти моменты неплохо видно.

В этом комплекте компрессионные кольца имеют красный и черный цвет. Как и в первом случае — верхнее компрессионное кольцо имеет фаски на рабочей кромке и защитное покрытие, а нижнее имеет скошенную под углом матовую рабочую кромку.

На классических комплектах поршневых колец — верхнее компрессионное кольцо имеет светлый цвет и скругление рабочей кромки. Нижнее — темный цвет и рабочею кромку скошенную под небольшим углом.
