Модификации
За всю историю у Тулы было сделано три модификации:
ТМЗ-5.951, которая весила 129 килограмм, имела мощность 12,5 л.с и разгонялась до 85 км/ч. Эта модель выпускалась 6 лет с 1984 по 1990 год.
ТМЗ-5.952 имела облегченную раму, которая уменьшила общий вес на три килограмма. Мощность увеличивалась до 13 лошадиных сил и вместе с ней скорость до 90 км/ч. Модель также выпускалась около 6 лет с 1990 до 1996 года.
TM3-5.971 – это 3-колесный мотоцикл Тула, который запустили в продажу в 1992 году.
Трехколесный мотоцикл Тула
По сути, трицикл Тула был переделанной модификацией модели ТМЗ-5.952 с грузовым модулем ТМЗ-9.906. Конструкторы усилили раму и сделали точки крепления грузового модуля в местах расположения маятника и задних амортизаторов. Все соединительные узлы закрыли облицовкой из пластика.
Интересно, что багажные площадки имеют разную ширину и колея задних колес не симметрична относительно оси. Однако, в ходе испытаний выяснили, что это никак не отражается на движении.
Багажник рассчитан на вес до 120 кг, если ездить без пассажира. А сзади еще предусмотрено крепление для прицепа. Прикрепленный прицеп позволяет перевозить еще 100 кг!
Без изменений остался двигатель, руль и передняя вилка.
Электрооборудование мотороллера Тула Т-200
На мотороллере Т-200 установлены две аккумуляторные батареи 3-СМТ-П емкостью 11 а-ч каждая. Батареи соединены последовательно, что позволило получить суммарное напряжение 12 в. Последовательное соединение обеспечивает пуск двигателя при помощи династартера.
Династартер ДС-1 является электрической машиной постоянного тока, которая при пуске мотороллера Т-200 работает как электродвигатель, а во время езды вырабатывает электроэнергию для питания приборов освещения, приборов системы зажигания и для подзарядки аккумуляторных батарей.
При пуске двигателя династартер потребляет ток около 120 а, а при работе в режиме генератора его мощность составляет 90 вт.
Якорь 1 династартера насажен на коленчатый вал и стопорится при помощи шпонки. Статор 3 крепится к картеру двигателя, имеет шесть полюсов, образуемых сериеснои обмоткой, и шесть полюсов, образуемых шунтовой обмоткой.
При пуске мотороллера Т-200 включаются и действуют полюса сериеснои обмотки, а при работе династартера в качестве генератора — полюса шунтовой обмотки.
Династартер работает совместно с реле-регулятором РР-45, который обеспечивает: – включение династартера при работе в качестве стартера; – автоматическое включение и отключение династартера, работающего в режиме генератора, от сети питания потребителей тока; – поддержание независимо от числа оборотов коленчатого вала двигателя в определенных пределах напряжения тока, вырабатываемого династартером.
Реле-регулятор РР-45 состоит из корпуса, в котором смонтированы реле пускового и обратного тока и, регулятор напряжения.
Все приборы реле-регулятора закрыты сверху крышкой.
Пусковое реле включается с помощью ключа, зажигания в цепь тока, поступающего от аккумуляторной батареи к полюсам статора, образованным сериесной обмоткой, при этом династартер начинает работать как стартер.
Для выключения пускового реле достаточно прекратить, нажимать на ключ зажигания. Реле обратного тока, и регулятор напряжения по своему назначению, устройству и действию похожи на аналогичные приборы других, типов реле-регуляторов, описанных выше.
Катушка зажигания Б-51, установленная на мотороллере Т-200, служит для преобразования тока, низкого напряжения (12 в) в ток высокого напряжения (14—16 тыс. в).
Прерыватель включен в цепь первичной обмотки катушки зажигания и обеспечивает в нужные моменты индуктирование во вторичной обмотке тока высокого напряжения.
Размыкание контактов прерывателя 10 и 11 происходит в те моменты, когда текстолитовая подушка 6 рычага 9 сходит с выступа кулачка 8, вращающегося на оси, закрепленной на ступице якоря династартера.
Неподвижный контакт 11 находится на стойке 3, прижатой к основанию 1 прерывателя винтом. Подвижный контакт 10 припаян к концу рычага 9 и проводом соединен с первичной обмоткой катушки зажигания.
Регулирование зазора между контактами производится вращением регулировочного винта 2.
Двигатель мотороллера Т – 200 имеет автомат опережения зажигания, закрепленный своим основанием 1 на якоре династартера и вращается вместе с ним.
Грузики 6 своими выступами входят в пазы кулачка 3 прерывателя. Каждый грузик сидит на отдельной оси и подтягивается пружиной 5 к кулачку.
Когда двигатель начинает развивать обороты, грузики под действием центробежной силы начинают преодолевать силу пружин и раздвигаются. При этом короткие плечи грузиков поворачивают кулачок против направления его вращения, и размыкание контактов прерывателя начинается раньше.
Это обеспечивает необходимое время для более полного сгорания рабочей смеси в цилиндрах двигателя, что особенно необходимо при больших числах оборотов коленчатого вала.
При достижении двигателем 2500 – 3000 об/мин. Грузики расходятся до своих упоров, и автомат уже не изменяет достигнутого опережения зажигания.
На мотороллере Т-200 применяются свечи зажигания А11У с зазором между электродами 0,6 – 0,7 мм.
Ворох проблем
Да, мотоцикл Тула действительно неплохо передвигался по бездорожью. При должном умении ездока он мог даже перемещаться по вспаханному полю. Но вот на ровном асфальте машина чувствовала себя неуютно. Сказывались и относительно низкая скорость, и специфические параметры двигателя, основные детали которого были позаимствованы у агрегата, применявшегося ещё на мотороллере Тула 200.
Широкие шины, успешно справляющиеся с грязью, на мокром асфальте начинали скользить, что сказывалось на эксплуатационной безопасности. Асимметричная конструкция мотора привела к смещению центра тяжести на одну сторону. Это тоже не улучшало управляемость в поворотах.
Не хватало скорости. На трассе мотоцикл Тула мог обогнать мопед, но серьёзно проигрывал в динамике традиционным дорожным мотоциклам. Не радовал и высокий, для машин такого класса, расход топлива. На машинах первых серий устанавливался топливный бак, состоящий из двух не сообщающихся между собой половин. Это оказалось крайне неудобно и впоследствии недостаток устранили, установив единый бак.
Особой заботой для тех, кто эксплуатировал мотоцикл Тула, стал стартер-генератор (дино-стартер). Он частенько выходил из строя, не обеспечивая ни надёжный запуск, ни нормальный уровень зарядки аккумулятора. К тому же, отечественная промышленность в то время не выпускала компактных двенадцативольтовых батарей, способных вырабатывать высокий пусковой ток.
Мотороллер «Муравей» — история и характеристики
Немного истории. В 1945 году Агостино Д’Асканио, известный итальянский авиационный конструктор, работавший на заводе Пьяджо, сконструировал необычную и удивительную по тем временам машину, которая вскоре получила название «мотороллер». Само это слово применялось и до этого, но им обозначали моторные самокаты, которые строились самостоятельно юными техниками. А мотороллеров у нас тогда ещё не было. Это чудо техники имело небольшие размеры, было дешёвым и манёвренным. Автор этого изобретения развил идею дальше, сделал несколько модификаций мотороллера, самым популярным из них стал трёхколёсный небольшой грузовичок. Начиная с апреля следующего года, в 1946 году, завод Пьяджо стал серийно выпускать этот чудо-автомобиль. А через два года машину уже производили во многих странах.
Через некоторое время этот автомобиль привлёк внимание советского руководства. В 1956 году было принято Постановление Совета Министров о начале выпуска таких машин в Советском Союзе. А уже 7 июля 1956 г
Тульскому заводу поручили выпустить до конца года 2500 машин. Была сделана опытная партия таких мотороллеров под названием «Т-200 Тулица». Тут надо отметить, что эта марка была ещё двухколёсной, а не грузовой моделью
А уже 7 июля 1956 г. Тульскому заводу поручили выпустить до конца года 2500 машин. Была сделана опытная партия таких мотороллеров под названием «Т-200 Тулица». Тут надо отметить, что эта марка была ещё двухколёсной, а не грузовой моделью.
В 1957 году конструкторы И. Г. Лерман и В. С. Махонин на базе «Т-200» сконструировали уже грузовой мотороллер. Они сделали его в двух модификациях. «ТГ-200К» — с кузовом, «ТГ-200Ф» — модификация с фургоном. После этого была выпущена опытная партия устройств в количестве 999 штук. Эти грузовые мотороллеры стали использовать для внутризаводских перевозок, где стало понятно, что они отлично подходят для этих целей. Затем машинами снабдили хозяйственные службы города. Они себя отлично показали и стали востребованными. На следующий год производство этих машин было включено в государственный заказ.
1987-1989 гг. были лучшими в производстве тульских грузовых мотороллеров. С 1987 года стал выпускаться «Муравей-2». Максимальная нагрузка его составляла 315 килограмм.
Мотороллер «Муравей». Характеристики
Машина могла преодолевать подъём до 40 градусов, могла ехать по бездорожью с максимальной скоростью 3 километра в час. Этот грузовой мотороллер вывозили в 21 страну мира. Производство машины продолжалось до 1995 года.
Кратко говоря, были вот какие модификации этой машины. Сначала это был «ТГ-200» (мотороллер «Муравей»), затем «Т-200М» — его модификация, потом был выпущен «Турист», после — три модификации «Муравей-2».
Надо заметить, что мотороллер «Муравей», несмотря на небольшие размеры, оставил заметный след в истории советского автомобилестроения и сохраняет свою актуальность до сих пор.
Расскажем о самой машине. Несмотря на то, что с прекращения производства в 1995 году прошло уже много лет, активно используется и сейчас мотороллер «Муравей». Технические характеристики его таковы:
- он имеет максимальную скорость 60 километров в час;
- грузоподъёмность — 280 килограмм;
- 240 килограмм собственного веса;
- мощность двигателя — 12 лошадиных сил.
У него высокая проходимость и он незаменим в хозяйстве в сельской местности.
Технические особенности модели
Двигатель на мотоцикле Тула установлен двухтактный двигатель, который использует для работы в качестве топлива бензин (изначально рекомендовали бензин А-76). Для заправки использует традиционная схема того времени, бензин смешивается с маслом в пропорции 33 к 1. В основе топливной системы находится карбюратор К-62.
На ровном асфальтированным покрытии Тула разгоняется до 85 километров в час. При этом расход топлива колеблется от 3,6 до 4 литров на 100 километров, в зависимости от положения лепесткового клапана. Резервный запас примерно пол-литра, при вместимости топливного бака 11 л.
Мотоцикл был разработан специально для езды по бездорожью и поэтому имеет подвеску, у которой спереди установлена телескопическая вилка, а сзади маятниковая с амортизаторами. В основе мотоцикла находится стальная трубчатая дуплексная (сдвоенная) рама, на которой крепятся все основные элементы. Шины с протектором имеют размер 6,7 и 10, дают хорошее сцепление с дорожным покрытием при этом давление на грунт минимальное.
Благодаря многодисковому сцеплению с масляной ванной, мотоцикл стартует плавно. А массивный маховик обеспечивает устойчивую работу на любых оборотах. Также двигатель мотоцикла быстро приспосабливается к изменениям нагрузки во время езды.
У мото есть все необходимые атрибуты для езды по дорогам: поворотники, зеркала, фары. Тула подходит для мототуризма, в том числе и по пересеченной местности, поездок на рыбалку, охоту и бытовых поездок в сельской местности.
Технические характеристики
| Объем двигателя | 200 см3 |
| Тип двигателя | двухтактный |
| Охлаждение | воздушное принудительное от вентилятора, нагнетаемое воздушной крыльчаткой |
| Число цилиндров | 1 |
| Степень сжатия | 8,5 |
| Мощность, л.с | 12,5 (ТМЗ-5.951), 13 (ТМЗ-5.952) |
| Коробка передач | 4-х ступенчатая с ножным переключением |
| Расход топлива | 3,5 – 4 л/100 км |
| Топливо | смесь бензина с маслом |
| Объем бака | 11 литров |
| Максимальная скорость, км/ч | 85 (ТМЗ-5.951), 90 (ТМЗ-5.952) |
| Сухой вес, кг | 129 (ТМЗ-5.951), 126 (ТМЗ-5.952) |
| Максимальная нагрузка | 180 кг |
| Тормозной путь | со скорости 30 км/ч — не более 6,5 м, со скорости 60 км/ч — не более 25 м |
| Габариты | 200х125х90 см (ДхВхШ) |
Технические характеристики
У последователя «Туриста-М» был более мощный двигатель. «Тулица» стала мощнее на две лошадиных силы. И опять, как и в случае с предыдущей моделью, такого параметра удалось достичь благодаря повышению степени сжатия от 7.8 до 9.3.
Увеличению мощности двигателя способствовала и трехканальная, более совершенная продувка в цилиндре. Но повышение этой технической характеристики приводило к повышенным тепловым нагрузкам. Для того чтобы сохранить нормальный режим работы, мотороллер «Тулица» получил новую головку цилиндра, имеющую развитые боковые ребра, и центральное расположение свечи.
Интересно, что увеличение и степени сжатия, и соответственно, мощности не повлияло на топливную экономичность и не потребовало перехода на более высокооктановую марку бензина. Мотороллер «Тулица» по-прежнему работал на АИ-76. Его вместо роликового стал игольчатым. Тем самым конструктивно была повышена вдвое долговечность коленчатого вала. В результате двигатель мотороллера «Тулица», обозначающийся в техпаспорте как «Т-200А», получил мощность от четырнадцати до шестнадцати лошадиных сил.
Сцепление тоже изменилось в лучшую сторону. Благодаря дополнительной паре дисков — ведущего и ведомого, а также встроенному демпферу оно стало надежнее. Конструкторы также смогли сделать раму у мотороллера «Тулица» несколько жестче, чем у предшественника.
Боковая подставка, исходя из недовольств пользователей, была перенесена с правой стороны на левую. Глушитель на мотороллере «Тулица» стал крепиться к кузову в двух точках с помощью резиновых прокладок. Тем самым был ощутимо снижен шум и повышена его долговечность.
В январе 1978 года с конвейера тульского завода им. Рябикова сошел новый мотороллер «Тулица» (фото ниже).
Правда, новым его можно назвать только номинально, по сути, это была модернизированная модель «Туриста-М». Даже внешне их различить довольно сложно: дополнительные боковые жалюзи охлаждения двигателя и педаль кик-стартера, которая теперь располагалась снаружи, — вот, пожалуй, вся разница. Что же касается «внутренних» преобразований, то они в машине были действительно существенными.
Модернизация мотороллера Турист
В 1971 году была осуществлена модернизация Туриста. Модель отныне именовали не иначе как Турист-М. Самое основное – степень сжатия была увеличена до числа 7,8, мотор теперь работал на бензине А-76, и его максимальная мощность возросла до 12 л.с. Максимальная скорость, естественно, возросла до 90 км/час. Модернизированный мотороллер получил новый глушитель сигарообразного типа, для чего также было решено увеличить диаметр выпускной трубы. Дабы обеспечить лучшее охлаждение при возросшей теплонапряженности, в подкапотном пространстве установили специальный дефлектор, направляющий холодный воздух вдоль цилиндра вниз наружу. Благодаря этому температура воздуха в подкапотном пространстве и в районе ног пассажира снизилась на 5-10 градусов.
Рычаг кикстартера изменили, его можно спрятать под капот.
Чтобы мотороллер на остановке поставить более устойчиво, конструкторы сместили подножку ближе к заднему колесу. Одновременно увеличили жесткость центральной подставки и надежность ее крепления к раме.
Дабы придать жесткости рулю увеличили его прочность путем утолщения сенок отливки и введения дополнительных ребер жесткости.
Крыльчатку вентилятора и кожух цепи стали изготавливать из пластика а не из алюминиевого сплава, как раньше, чтобы уменьшить общую массу мотороллера. Подобное нововведение в лучшую сторону повлияло на безопасность: некоторые граждане вовсе отказывались от алюминиевого кожуха, поскольку в случае соскакивания цепи происходила блокировка колеса.
На днище бака выполнены дополнительные выштамповки и изменена конструкция успокоителя. В результате повысилась прочность. Сам бак у Туриста-М размещался не на раме, а подвешен к капоту при помощи хомута. Получилось, емкость оказалась на 8-10 мм выше, что способствовало увеличению напора топливной смеси.
Инструментальный ящик, который поначалу располагался в нише кожуха переднего колеса, переехал под седло. Он представляет собой съемное корыто, которое можно использовать для промывки деталей, например.
Звуковой сигнал, Туриста почему-то разместили под крылом переднего колеса, где он подвергался воздействию грязи и влаги, благоразумно перенесли на рулевую колонку.
| Турист | |||||||||||||||||
Мотороллер «Турист-М» (1976 года выпуска) | |||||||||||||||||
| Общая информация | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Производитель | |||||||||||||||||
| Предыдущая модель | |||||||||||||||||
| Составляющие | |||||||||||||||||
Двигатель
| |||||||||||||||||
| Система смазки | совместно с топливом | ||||||||||||||||
| Сцепление | многодисковое в масляной ванне | ||||||||||||||||
| КПП | |||||||||||||||||
| Технические характеристики | |||||||||||||||||
| Максимальная скорость, км/ч | |||||||||||||||||
| Габариты | |||||||||||||||||
| Длина, мм | |||||||||||||||||
| Высота, мм | |||||||||||||||||
| База мотоцикла, мм | |||||||||||||||||
| Дорожный просвет, мм |
Турист – мотороллер производства СССР . Начал производиться в 1968 году . Этот мотороллер стал наследником более ранней модели – мотороллера «Тула ». Мотороллеры этой серии имели светло-зелёный цвет и, по сравнению с более ранними моделями, имели совершенно другой внешний облик.
На мотороллере инструментальный ящик под сиденьем, аккумулятор – между ногами водителя. Ручка воздушного корректора располагается рядом с рукояткой переднего тормоза. «Мягкая» подвеска, два упора для стоянки – боковой и центральный. Устройство двигателя такое же, как и у более ранних моделей, но мощность двигателя стала выше. Переключение передач отлично от мотоцикла, где нейтраль была между первой и второй передачами. В «Туристе» нейтраль – перед первой передачей. В целом мотороллер «Турист», как и «Тулица », получились очень даже неплохими.
Производилось две модели мотороллера: «Турист» и «Турист-М».
Отличается «Турист» от «Туриста-М»:
- Наличием бардачка в переднем крыле
- Бензобак закреплён к раме, а на «Туристе-М» крепится хомутами к капоту
- Звуковой сигнал на «Туристе» был расположен под передним колесом. В дождь сигнал заливало.
Новое поколение мотороллеров
Грузовой мотороллер ТМЗ—5.403-01К «Муравей-2»
Мотороллер ТМЗ—5.301-01 «Тулица»
Грузовые мотороллеры «Муравей», выпускаемые тульским машиностроительным заводом имени В. М. Рябикова, пол11ьзуются устойчивым спросом. Повышая эксплуатационные характеристики, совершенствуя машины, завод стремится по возможности осуществить предложения и пожелания потребителей. Так, появилась грузопассажирская модификация «Муравья» («За рулем», 1981, № 12). А в третьем квартале 1983 года на смену семейству ТГА—200-01 пришли модернизированные — ТМЗ—5.402 (грузопассажирский) и ТМЗ—5.403К/Ф (соответственно с бортовой платформой или фургоном).
Внешне эти мотороллеры не отличались от предшественников, однако их конструкция претерпела серьезные изменения. Прежде всего они коснулись двигателя. Чугунный цилиндр заменен алюминиевым с чугунной гильзой, который имеет трехканальную продувку. Изменены форма камеры сгорания, а также конструкция глушителя и воздушного фильтра, что позволило поднять мощность до 12,5 л. с./9,2 кВт без увеличения эксплуатационного расхода топлива. С введением воздушного фильтра, снабженного бумажным сменным элементом, намного возросла износостойкость цилиндро-поршневой группы.
Повышение мощности дало попутно возможность увеличить грузоподъемность машин до 280 кг. Соответственно усилены элементы шасси (в частности, привод тормозов задних колес), а для смягчения динамических ударов при резких перепадах крутящего момента в сцеплении установили демпферы. Изменено крепление седла.
Названные конструктивные новшества улучшили технико-эксплуатационные показатели «Муравья»
При проектировании семейства «Муравей-2», производство которого освоено в настоящее время, особое внимание уделено художественно-конструкторской проработке внешних форм
Широко использованы пластмассовые детали: корпус фары, кожух руля, крышка инструментального ящика и другие. Этим не только снижена масса облицовки. Свое образные фактура и рельеф поверхностей деталей, их контрастное сочетание с основным цветом позволили найти интересные цветофактурные решения для внешнего вида мотороллеров.
Изменены форма и размеры седла и руля (он мотоциклетного типа, регулируемый по высоте и наклону). Машина стала удобнее для водителей разного роста и сложения.
В числе других новинок — блоки пере ключателей, включатель стоп-сигнала от переднего тормоза, фара типа «европейский луч», световозвращатели, катушечного типа рукоятка для управления дросселем, контрольные лампы включения указателей поворота и дальнего света, противоугонное устройство.
Грузоподъемность мотороллеров о Му-равей-2» достигла 315 кг благодаря усилению несущих элементов и применению новых радиальных шин модели К-96. Изменением кинематики подвески переднего колеса удалось значительно уменьшить склонность вилки к автоколебаниям («шимми»).
Грузовые мотороллеры «Муравей-2» выпускаются в трех модификациях: с бортовой платформой (базовая) — ТМЗ—5.403-01К, кузовом-фургоном — ТМЗ—5.403-01Ф и грузопассажирский — ТМЗ—5.402-01. Базовая модификация удостоена государственного Знака качества. В нынешнем году намечено выпустить 80 тысяч «муравьев-2», из них 60 тысяч с кузовом-платформой, 17 тысяч грузопассажирских, 3 тысячи фургонов. Две первые модификации поступают в розничную продажу. Цена — соответственно 1020 и 1050 рублей.
В дальнейшем на всех мотороллерах, включая «Тулицу», будет устанавливаться новый двигатель с комбинированной клапанно-поршневой системой для управления впуском рабочей смеси, которая уже нашла применение на мотоцикле ТМЗ—5.951. Она позволяет уменьшить эксплуатационный расход топлива на 10% и повысить тяговые характеристики двигателя на малых и средних оборотах.
Еще несколько слов о пассажирском мотороллере «Тулица». Его силовой агрегат и облицовка также модернизированы с соблюдением максимальной унификации. В ближайшее время планируем оснастить «Тулицу» капотом более современной формы. Основные характеристики машины не изменились, но сухая масса снижена на 3 кг., Индекс модернизированной «Тулицы» — ТМЗ—5.301-01, цена — 475 рублей, годовой объем выпуска 7 тысяч.
В. ПУДОВЕЕВ, главный конструктор Ю. ПОЗДНЯКОВ, начальник КБ г. Тула
Где приобрести «Тулицу»?
После 1995 года «ТУЛАМАШ» полностью прекратил выпуск ранее разработанной мототехники, перейдя на другой вид продукции. Однако у любителей двухколесных раритетов есть еще возможность приобрести мотороллер «Тулица». «Авито» — интернет-сайт, где частные лица размещают объявления о продаже различных товаров, — на сегодняшний день предлагает довольно большой выбор этих машин. Цена на модель зависит от ее внешнего вида и общего технического состояния. Там же при необходимости можно приобрести и запчасти на этот транспорт.
Словом, если хочется иметь «Тулицу» у себя в гараже, то все зависит от желания и финансовых возможностей.
Основным силовым агрегатом служит одноцилиндровый двигатель рабочим объемом 199 куб.см. Производительный элемент вырабатывает 14 единиц мощности. Мотороллер достигает предельной скорости в 97 км/час. Стабильная работа двигателя без поломок обеспечена за счет воздушной системы охлаждения. В частности охлаждающим элементом является вентилятор.
В качестве трансмиссии установлена механическая коробка передач с 4 скоростями. Бак для горючего рассчитан на 12 литров, расход составляет 4.5л/100 км. Основные параметры мотороллера: длина-2080 мм; ширина-950 мм; высота-1200 мм. Размер передней и задней шины соответственно: 4,00-10″. Сухая масса составляет 140 км/час. Нагрузка на технику не должна превышать 170 кг. Значение дорожного просвета 125 мм. В качестве зажигания предусмотрена батарейная система.
Электросхема мотороллера Муравей ТГ 200
Чтобы скачать схему нажмите на ссылку ниже
Муравей ТГ 200 создан на базе своего легкового предшественника Тула Т-200. Принципиальная схема проводки не имеет сложных узлов и подходит к аналогам мотороллера Муравей ТГ 200: ТГ-200Ф, ТГ-200И, ТГА 200, ТГА 200-01.
Скачать эл схему мотороллера Муравей ТГ 200:
- Указатели поворотов
- Аккумулятор скутера
- Спидометр
- Подсветка спидометра
- Свеча зажигания
- Катушка зажигания
- Конденсатор
- Кнопки дальнего света и звукового сигнала
- Переднее габаритное освещение
- Фара ближнего и дальнего света
- Переключатель указателей поворотов
- Звуковой сигнал
- Реле указателя поворотов
- Коммутатор
- Включатель габаритного освещения
- Индикатор зарядки аккумулятора
- Индикатор нейтральной передачи
- Датчик нейтральной передачи
- Муфта сцепления
- Стартер двигателя мотороллера
- Прерыватель
- Замок зажигания
- Предохранитель
- Включатель стоп-сигнала
- Реле-регулятор
- Колодка коммутатора
- Лампа стоп-сигнала
- Лампа заднего габаритного освещения
Возможности тюнинга
Современные технологии позволяют сделать тюнинг мотоцикла Тула на высоком уровне.
Вариант тюнинга №1
Можно провести следующие манипуляции:
- Установить китайский движок (бензиновый, 4-хтактный) Racer воздушного охлаждения. Карбюратор японский, рабочий объем – 200 «кубиков».
- Поставить пятиступенчатую коробку передач.
- Поменять аккумулятор (12-вольтовый, емкость 7 Ач).
- Произвести замену тормозов (на передних колесах – барабанные, на задних – дисковые).
Мотоцикл можно еще покрасить и по возможности заменить проводку.
В результате на выходе получится мотоцикл мощностью 14,3 лошадиных сил, способный развивать скорость в 100-110 км/ч, с расходом автомобильного бензина чуть более 2 литров на 100 км. Имеет приборную панель, которая отображает нужные параметры. Заводить тюнинговую версию можно как ножным, так и электрическим стартером.
Вариант тюнинга №2
По другой версии умельцы переоборудуют мотобайк в квадроцикл, используя дизайн из журнала фирмы Bombardier, в которой трудятся лучшие специалисты по изготовлению подобной техники. Для этого потребуется:
- подвеска от ВАЗ 2105 (можно найти на свалке);
- дисковые гидравлические тормоза;
- глушитель от ВАЗ 2109;
- колеса от Лады 21010 (литье 14 диаметра), задние колеса прикручиваются наоборот;
- бак от Явы Люкс;
- сиденье самодельное;
- аккумулятор от автомобиля на 60 А, который устанавливается под сиденьем.
В результате получается квадроцикл со скоростью 70 км/ч, весом чуть более 130 кг и расходом топлива в среднем 5 литров. Техника компактна – ее можно вместить даже в Газель. Квадроцикл рассчитан на ездока и груз.
Технические характеристики мотоцикла Тула не могут не впечатлять. Заводские инженеры смогли реализовать мечту большинство селян – запустить в серию «народный» мотоцикл, которому не страшны распутица и бездорожье, по доступной стоимости. Он и сейчас продолжает радовать своих владельцев.
Какая категория прав нужна для владельца Муравья
Также многих людей интересует вопрос о том, какая категория в правах нужна будет на советский мотороллер Муравей.
Тут даже логичнее спросить о том, нужны ли права вообще. Если мотороллер Муравей будет использоваться исключительно как помощник по огороду или дачному участку, не выезжая на дороги общего пользования, то в принципе можно обойтись и без прав.

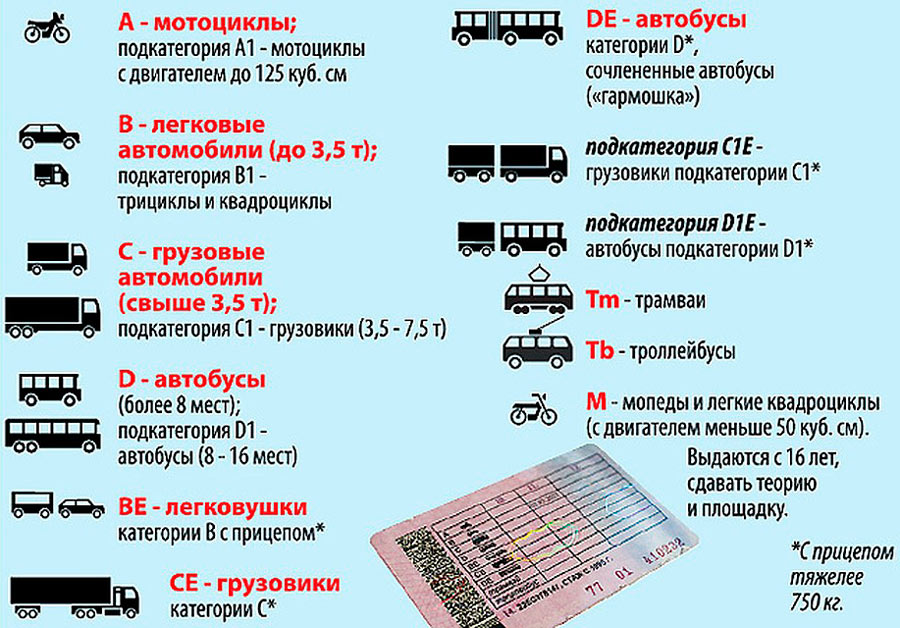

Не лишним будет разобраться в том, какой из существующих категорий прав на деле относится на сегодняшний герой мотороллер Муравей.
Учитывая это, вы в итоге поймёте, какая категория прав нужна и придётся ли вам отдельно получать категорию в водительское удостоверение, чтобы иметь возможность оседлать трёхколёсный советский мотороллер Муравей.
Согласно общепринятой классификации, которая действует в РФ, мотороллер относится к категории трициклов. Начиная с ноября 2013 года, чтобы управлять трициклами и квадроциклами, требуется категория В1. Если быть точнее, то она считается подкатегорией.
При наличии прав категории В старого образца, во время обмена на удостоверение нового образца соответствующую категорию включают в документ автоматически. Проходить курсы и сдавать на права в этой ситуации не придётся.
Но случается так, что владельцы Муравья сами модернизируют технику. В зависимости от внесённых изменений, ситуация с правами и необходимой категорией может поменяться.
Если это облегчённая конструкция и масса техники не превышает 400 килограммов, а мощность составляет до 20 лошадиных сил, тогда вполне можно обойтись категорией А.
Если же вес превышает 400 кг, даже в условиях облегчённых характеристик уже без категории В1 никак не обойтись.
При условии превышения объёма двигателя выше отметки 50 кубических сантиметров, в правах придётся открыть подкатегорию М.
Теперь загляните в свои действующие права и посмотрите, подходит ли ваш вариант удостоверения для законного управления советским мотороллером.
Проблемы в производстве отечественного мотороллера
Мотороллер Тула 200, спроектированный в СССР, отличался большим весом: 150 килограмм вместо оригинальных 125. Были поставлены, также, увеличенные десятидюймовые колеса, что привело к установке увеличенного переднего крыла.
Заканчивался 1956 год, однако заводы никак не могли начать выпуск отечественных мотороллеров. Все дело было в том, что смежные предприятия никак не могли научиться изготавливать запасные части и составляющие.
Весной следующего года с конвейера сошла первая модель этого транспорта. Мотороллер был окрашен в цвет мирного синего неба. Параллельно выпускалась грузовая модель. Стоит отметить, что уже через двенадцать лет разновидностей мотороллера Тула 200 было выпущено уже 280000.
Чтобы указать на надежность конструкции, отечественные модели часто принимали участие в разнообразных пробегах, в том числе и во всесоюзных. При этом в пробеге участвовали модели с усиленной рамой и обычные. Оба мотороллера успешно финишировали, хотя и с приключениями. Их рама несколько раз ломалась, а моторы нещадно перегревались.
Данные мотороллеры продавались в шестнадцать дружественных СССР стран мира. Они собирались заводами Мексики и Аргентины из оригинальных запчастей.
Недостатки модели
В настоящее время на дорогах редко встретишь данную модель байка. Но полностью он не пропал с наших дорог. Еще можно отыскать и купить при желании мотоцикл «Тула». Фото его, правда, не всегда будет полностью соответствовать первоначальному оформлению. За прошедшие годы большинство моделей претерпели ряд изменений.
Снижение спроса основано на ряде недостатков, которые характерны для данного вида транспортного средства. Среди них можно выделить следующие:
Невысокая максимальная скорость.
Большой вес, который влияет на движение по бездорожью.
За счет большой ширины колес на поворотах мотоцикл склонен «подсекаться». На мокрой поверхности дорог колеса теряют устойчивость.
Установленный стартер требовал большего значения пусковой силы аккумулятора. Поэтому на первые модели их ставили два. В СССР в те времена просто не было АКБ с небольшим размером и повышенным током. На более позднюю версию оставили только один аккумулятор.
Несмотря на недостатки, мотоцикл «Тула» занимает свою позицию в истории развития техники в советское время.
Мотоциклы марки Тула отличает прежде всего дизайн, отличная проходимость и высококачественная сборка. Эта мототехника прекрасно подходит для туризма, преодоления пересеченной местности, выездов к охотничьим угодьям и на рыбалку.
