Коленчатый вал
Коленчатый вал люфтил и его нужно было менять на новый или менять только шатун.
Резьба под некоторые болты была сорвана и чтобы болты не выпадали их кто-то сплющил и забил молотком. С сливной пробкой поступили точно также.
По-большому счету рассказывать об этом двигателе больше нечего. Косяков помимо этих в нем еще много, а ресурс сайта не безграничен, поэтому, пожалуй подытожу.
Разобрал я все это барахло, помыл, забраковал детали и составил список того, что нужно было купить. И тут начались непонятные разговоры, которые мне очень не нравятся: мол, — «ты отремонтируй». — А запчасти? «Да ты понимаешь, денег сейчас нет, тыры-пыры» (…)
Ждал я ждал финансовый транш, но так и не дождался. Собрал я эти тряхомудии в мешок, кинул в люльку и отправил этого «Карпача» туда откуда он ко мне приехал.
голоса
Рейтинг статьи
карпаты
https://youtube.com/watch?v=37h5CTI3gtk
Модель оказалась не очень удачной. После практики на чешском мотозаводе JAWA в шестидесятые годы начался серийный выпуск первых мопедов в СССР – Рига-1. Мопеды Рига постоянно модернизировались. В фильме Приключения Электроника Сыроежкин рассекал именно на мопеде RIGA. Завод Саркана звайгзне активно функционировал до начала 90-х. Перестроечный кризис стал роковым для прославленного предприятия, вскоре рижские мопеды ссср перестали выпускаться, завод прекратил существование. Помимо моделей марки Рига, наибольшей популярностью в СССР пользовались модели Верховина и Дельта. Мопед Дельта СССР – это настоящая звезда восьмидесятых. Мопед Дельта комплектовался двумя видами двигателей: V-50 – ручное переключение передач, V-50M(V-501M) – ножное. Объем двигателя – 40-50 cm3.
Скорость – 50 км/ч. Мопед Дельта в СССР особенно любили за то, что он походил на чешский мотоцикл Ява (JAWA). В восьмидесятые годы каждый мальчишка мечтал иметь собственный мопед. Счастливые обладатели мопедов объединялись в группы, гоняли стаями по городским улицам, и проселочным дорогам. Не имевшие своей Дельты, или Верховины помогали владельцам мопеда в ремонте, усовершенствовании модели. Самый пик популярности на мопеды в СССР произошел в 1985 году. Начало лихих девяностых положило конец массовому увлечению мопедами. Советские ретро мопеды до сих пор интересуют любителей мототехники. На сайтах в интернете выкладываются большое количество разнообразных фото – мопеды СССР. Из двух-трех стареньких мопедов Дельта, собирают один полновесный рабочий ретро мопед. Некоторые советские мопеды восьмидесятых годов до сих пор на ходу без значительного ремонта.
Ныне под названием Дельта выпускаются мопеды китайского производства, но они не идут ни в какое сравнение с советскими ретро мопедами Дельта – в свое время созданными специально для российских дорог.
Здравствуйте, уважаемые Байкпостовцы! Помогите, пожалуйта, определить неисправность двигателя V-501M мопеда Верховина-6 по видеозаписи ниже формулировка вопроса. У меня не хватает опыта и знаний в этом вопросе. Я уже 8-ой год как являюсь счастливым владельцем советского мопеда ЛМЗ-2. 158 Верховина-6 1977 г. в. с двигателем V-501M 2001 г. в. (ножное переключение передач). Несмотря на всю его прелесть, он, как и большинство совкотехники, к сожалению, недостаточно надежен. Поэтому, за время эксплуатации я его всего уже излазил вдоль и поперек.
И все его прихоти и капризы успешно удовлетворял. Мопед мной активно использовался на даче около 5 сезонов. В этом сезоне я перевез его в Москву с целью возобновления покатушек. Но в этом сезоне, потратив в общей сложности около месяца на ремонты, так и не смог нормально подубасить, из-за постоянных неполадок с двигателем. Общий пробег за этот сезон порядка 150 км на нескольких комплектах поршневых колец и др. (маленький, но очень веселый пробег =) ). Недавно я снял двигатель с рамы для выяснения причины нестабильности его работы. Осмотрев его, зафиксировал свои наблюдения, что описал ниже в задаче. Вопрос/Задача Есть Мопед ЛМЗ-2. 158 Верховина-6 1977 г. в. Двигатель V-501M 2001 г. в. Кривошипно-шатунный механизм. Проблема Поршневые кольца постоянно ломаются. И 100 км не ходят.
Пульсирующие вибрации (гул) на седле появляющиеся и увеличивающиеся с набором скорости (оборотов) от 20 км/ч, без потери мощности. Максимальная скорость при этом, около 60 км/ч. Но, чувство, что двигатель на ней работает вразнос. Сцепление новое. Маховик изначально имел небольшой люфт, до этих симптомов. Наблюдения Обнаружен люфт шатуна относительно коленвала около 10 мм на конце шатуна. И поперечный люфт самого коленвала относительно картера. На видео это отражено
Вопрос Находятся ли показанные люфты кривошипно-шатунного механизма в пределах допуска для данного двигателя? Может ли моя проблема быть с этим связана? Если нет, на что обратить внимание. В зависимости от этого, надеюсь, что я смогу понять, нужно ли перебирать движок заново и что учесть при его сборке
Благодарю за проявленное внимание!
Поршневая
Отворачиваем гайки на головке и снимаем ее с цилиндра. Головка и поршень применительно к этому двигателю были девственно чисты. Видимо, перед самым отходом этого мопеда в «мир иной» в нем уже успели поковыряться.

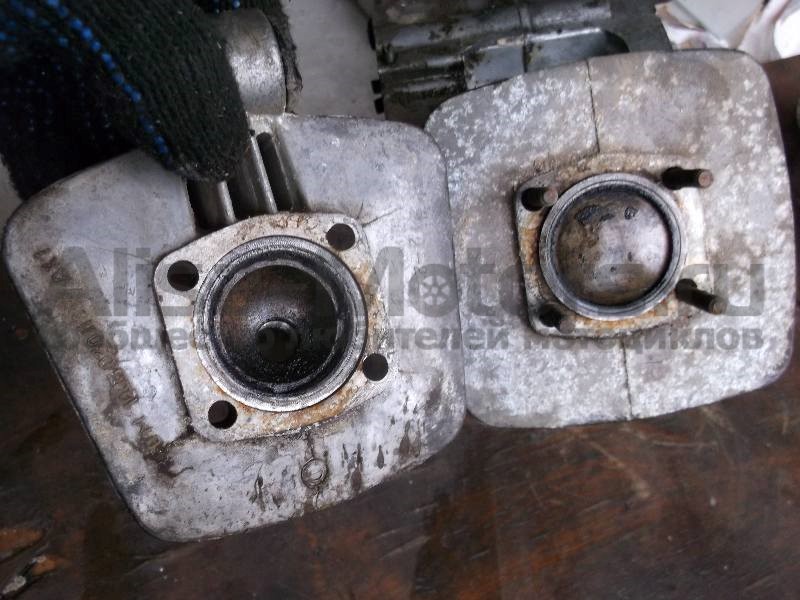

Цилиндр удалось снять с большим трудом. В отверстия в которые входят шпильки попадала вода и все это дело очень сильно проржавело. Со стороны выпуска от поршня в свое время отлетел кусок. Этот момент на фото неплохо виден. Как он отлетел? Кто его знает. Может отломали, а может и сам отлетел…
Зеркало цилиндра находилось в плачевном состоянии. Выработка и царапины сделали свое дело: в камере сгорания в значительных пределах упала компрессия.
Общий износ поршневой группы составлял более 0,09 мм при норме в 0,05. Для тех кто не знает: износ поршневой группы измеряется так: отмываем от грязи и остатков старого масла поршень и цилиндр, вставляем поршень в цилиндр, ориентируем его в цилиндре так как он должен стоять на двигателе, ровняем его юбку с краем цилиндра и щупом замеряем зазор между юбкой и цилиндром.
Этот зазор и будет определять степень износа поршневой группы. Для советских помоек при использовании очень хорошего масла норма 0,03 мм, для плохого масла 0,05 мм. Все что больше — уже повышенный износ.
Колхозные гуру наивно полагают, что ситуацию с износом поршневой можно решить установкой новых колец. Не видитесь вы на эти измышления. Да и не измышления это, а вечный поиск халявы — отсюда и рождаются всякие байки про кольца и «супротек».
Никакие, пусть даже самые «пуперские» кольца не восстановят изначальную геометрию цилиндра и никогда не будут плотно прилегать к цилиндру у которого есть износ в виде конуса и эллипса. А у цилиндров ДВС износ цилиндра только и бывает в виде конуса по продольной оси и в виде эллипса в поперечной оси.
Сами подумайте: как идеальная окружность в виде нового поршневого кольца может плотно лечь на эллипс? Да никак она не ляжет.
Отворачиваем на картере болтики.
Берем технический фен, нагреваем им картер особенно хорошо греем места под подшипники и ударяя киянкой по валам «половиним» двигатель.
Детали КПП именно в этом двигателе были отвратительного качества. На тех, еще стареньких мопедах детали были намного качественней чем на этом экземпляре. Оно и не удивительно — этот мопед 1994 года выпуска, а в те годы качество выпускаемой продукции упало во много раз.
Кулачковые муфты на деталях КПП этого двигателя какие-то странные. Толи они такие шли с завода, то ли их уже кто-то успел отколхозить. Непонятно. Понятно лишь одно: качество полное гуано, даже на фотке видно как кулачки муфт попросту нарезали то ли «болгаркой», то ли на станке — я так и не понял.
Каретка, которая включает передачи была с сильным износом кромок кулачковых муфт. Отсюда росли и проблемы с выскакиванием передачи.
Мопед Дельта — обзор, ремонт, тюнинг
У многих из нас он еще стоит в гараже, и даже пригоден к эксплуатации. Замечу, что этот мопед не имеет абсолютно никакого отношения к современным моделям китайского производства. И основные отличия мы также рассмотрим. Для начала протестируем первый вариант, а затем новый четырехтактный мопед Delta китайского производства. Итак, вот он, гордость советской молодежи и один из самых популярных мопедов былого социализма, мопед Дельта производства СССР:
В селе он был незаменимым помощником и своего рода конструктором, потому, что он ломался чаще, чем ездил, и виной тому конечно же являются разработчики. Но умелые руки всегда находили выход из положения.
В качестве дополнительного стайлинга на мопеде дельта часто использовали ветровое стекло, дуги, ветрозащиту и просто обрамление фары.
Тюнинг мопеда Дельта производства СССР
Тюнинг мопеда Дельта заключается лишь в замене задней звезды, но делать этого не рекомендуется, и без этого слабая динамика пропадает вовсе, и вам на старте придется работать ногами, но и в этом есть плюс, ваши ногу будут всегда подвержены физической нагрузке. Хотя этого нельзя исключить и в другом варианте, заводить мопед дельта вам также придется часто с «толкача», и это в свое время было нормально. Но в замен, если у вас не изношенная поршневая, вы возможно получите прибавку в 10 км в час, что очень мало.
Тюнинг двигателя можно исключить вовсе, этим практически никто не занимался в силу нецелесообразности. При правильной обкатке, мопед дельта можно разогнать до 60 километров в час, иногда до 65, но это случается крайне редко. Две передачи откровенно не справляются со своей задачей, и аппарат на протяжении всего разгона чувствует себя неуверенно, и назвать разгоном это можно с натяжкой, это вялый набор скорости.
В свое время модно было поднять переднее крыло, при этом мопед кое-как напоминал кроссовые мотоциклы, и это было круто, молодежь чувствовала себя настоящими байкерами, и скажу откровенно, многим этого хватала, так как мопедисты того времени не были разбалованы той техникой, которую мы можем наблюдать сейчас, с максималкой в сто километров в час.
К тюнингу также можно отнести замену родной резины на вот такую шипованную.
Эти покрышки хорошо держат грязь и пригодны к эксплуатации в зимнее время года.
Про остальной тюнинг советую вам забыть и не вспоминать, вы лишь потратите время, деньги, нервы, а затем мопед в скорое время просто не захочет работать, так и не показав вам прибавки в динамике и скорости.
Ремонт мопеда Дельта производства СССР
Основой всего ремонта этого аппарата конечно же был двигатель, он ломался очень часто, это и кольца, и поршень, сцепление и многое другое. Владельцы этих мопедов почти каждый день устраняли какие либо неисправности и в идеале знали каждый болтик, конечно в этом есть и положительные стороны, вы сами учились ремонту.
Двигатель V-50, который стоял на мопеде Карпаты, устанавливали и сюда, абсолютно идентичный. Так как весь процесса ремонта такого двигателя я опубликовал в статье «Ремонт мопеда Карпаты», не вижу смысла повторяться в данной статье.
Технические характеристики мопеда Дельта старого образца
– Рабочий объем: 49,8см – Максимальная мощность: 1.8 л.с – Вес: 55кг – Нагрузка: не более 100кг – Максимальная скорость: 60км/ч – Объем бака: 5 литров – Зажигание электронное
В свое время также было налажено производства мопеда Дельта Афра на основе старого экземпляра, но с более современными характеристиками. Данный мопед так и не получил популярность в силу ряда причин и производство было свернуто.
Новинка имела изящный вид и некое подобие пластиковой облицовки, новые крылья, обтекатель фары, глушитель. Был урезан багажник. Важным отличием были легкосплавные диски снежно — белого цвета.
Мопед Дельта китайского производства — обзор
Теперь рассмотрим один из самых популярных современных мопедов китайского производства — Viper Delta. Это не обязательно должен быть аппарат популярного производителя мототехники Viper, практически все остальные экземпляры других производителей абсолютно идентичны Вайпер Дельта и являются копиями и клонами. Почти каждый производитель из Китая предлагает аналог этого мопеда, и у нас этот аппарат один из самых продаваемых.
Откуда такая популярность? Все очень просто, это один из самых дешевых мопедов с качественным четырехтактным двигателем, который потребляет топлива гораздо меньше, чем любой другой скутер с вариатором. Ресурс этого двигателя также может похвастаться долговечностью. Конечно, в отличие от скутера, тут почти нет места под ногами, всего лишь небольшой багажник для сумки и прочих мелочей, но можно уместить и мешок.
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Мопед Карпаты. обзор, ремонт, тюнинг
Мопед Карпаты — один из самых популярных двухколесных транспортных средств на территории всего постсоветского пространства. Такую популярность он добыл благодаря множеству факторов, среди которых хорошее качество (во времена начала производства, на фоне других двухколесных средств, мопед Карпаты славился достаточно высоким качеством исполнения, по сравнению с конкурентами), оригинальный дизайн, который напоминал маленький мотоцикл, двухместное сиденье (опционально, второму сидеть было не удобно, но у конкурентов и такого не было).
Среди новшеств следует отметить трехколодочное сцепление, которое мы разберем и соберем в дальнейшем. Двух скоростей в коробке переключения передач, было достаточно для плавного старта и достижения максимальной рекомендуемой производителем скорости в 45 км. в час. Но на практике иногда получалось добиться скорости и в 60 км. в час.
Какой либо тюнинг отсутствовал напрочь, замена звезды на большую, даст эффект в прибавлении скорости, но старта вы не добьетесь, придется работать ногами. Конечно же виной этому стал и слабый двигатель (около 1,8 л.с.), и все лишь две передачи.
Тем не менее мопед Карпаты в свое время стал бестселлером, абсолютная простота в обслуживании и ремонте двигателя, дала возможность научиться ремонтировать его практически каждому владельцу. Следует отметить, что довольно часто ломался, будь-то передачи, сцепление, не заводился двигатель и прочее. И сейчас можно встретить очень много недовольных владельцем такого транспорта, которым надоело постоянно возиться с запчастями. Но в отличие от современных китайских аналогов, металл и детали двигателя — более качественные. Конечно в то время на металлических деталях не экономили, все делали на высоте.
Доказательством этому и багажник, который перевозил не одну тонну картошки и прочего груза, хотя производитель рекомендовал не перегружать его.
На мопед Карпаты устанавливали покрышки с высоким протектором, что давало возможность эксплуатировать его зимой и в грязь.
Оба тормоза на – барабанные, но этого хватает, ведь у него нет такой динамики и скорости, как у японских скутеров.
Заменить поршень либо кольца сможет практически любой владелец. В отличие от китайских мопедов и скутеретт, где устанавливается четырехтактный двигатель, мопед Карпаты имеет двухтактный двигатель, кроме этого вокруг него достаточно места, чтобы без проблем снять цилиндро-поршневую группу для ремонта. Для этого достаточно открутить болты крепления глушителя и карбюратора, вынуть свечу. Устройство двигателя практически ничем не отличается от японских и китайских двухтактных скутеров
Поршень и кольца имеют такую же структуру, разве что отличаются размером.
Прямой конкурент — мопед Верховина, значительно уступал ему во всем, в качестве двигателя, сцепления, работы переключения передач, в дизайне. Имел абсолютно другой двигатель (s-58), мопед Карпаты же славился двигателем (v-50).
Не одно поколение до сих пор прошло через эту технику, научившись, пожалуй разбирать и собирать этот аппарат до винтика. А в проселочной местности, где в основном и распространен данный вид техники, кроме как на свои усилия, надеяться больше не на что.
Воздушный фильтр расположен сразу за карбюратором, на самом видном месте. Рычаг управления коробкой передач — слева, справа же рычаг заднего тормоза. На руле ручка сцепления, переднего тормоза, газа. Электростартера на мопеде нет, можно завести как с лапки, так и с «толкача» (довольно популярный и эффективный метод).
Мопед «Верховина»: технические характеристики и обзор
Производительным элементом является 2-х тактный карбюраторный двигатель. Система охлаждения воздушная. Рабочая поверхность 49.8 куб.см. Двигатель вырабатывает 1.61 л.с. В качестве трансмиссии установлена 2-х скоростная механическая коробка передач. Переключение скорости осуществляется на руле. Запуск двигателя мопеда «Верховина» воспроизводится кик-стартером. Зажигание на мопеде «Верховина» контактное. Основные параметры мопеда: длина-1770 мм; высота-1200 мм; ширина-720 мм. Сухая масса транспорта 53,5 кг. Размер переднего и заднего колеса 2,50-16.
Обеспечение электроэнергии на мопеде достигается за счет генератора Г420. Он вырабатывает 14 Вт мощности и 6 В напряжения. Марка карбюратора К60. Отработка выхлопов осуществляется глушителем с перегородками. Таким образом, производится дросселирование газов. Основой конструкции служит стальная рама из стали. Подвеской на мопеде служит телескопическая вилка спереди и маятниковая сзади. В обоих случаях предусмотрены пружинные амортизаторы. Торможение происходит с помощью тормозов барабанного типа.
Установка и настройка электронного зажигания для Ш50 58
Описание
Мопедами называются средства передвижения, которые по внешнему виду приближены к мотоциклам, но значительно слабее в техническом плане. «Верховина 6» является детищем Львовского мотозавода. Модель была разработана и выпущена в 1977 году. В свое время была очень популярна. Микромотоцикл имел большой спрос среди разных категорий населения. Особую популярность данная модель приобрела в деревнях и селах. В сельской местности «Верховина 6» стала незаменимым «товарищем», на котором можно было отправиться на рыбалку и за грибами. С момента установки двигателя S-58 Шауляйского завода, качество мопедов ощутимо стало хуже. Это сыграло большую роль и мопеды начали терять спрос.
Почему на заводится мопед Карпаты/Верховина/Рига? Причины и решения!
Как уже было сказано, агрегат являлся практически полноправным мотоциклом, только с малокубатурным двигателем. На технику устанавливались двигатели марки Ш57 или Ш58. Охлаждение основного силового агрегата осуществлялось встречным потоком воздуха. Экономичный расход топлива в 2.2 л/100 км, позволял ездить без мыслей о частых дозаправках.
Поездки на мопеде были комфортными благодаря мягкому сиденью. Для возможности перевозки грузов, конструкторы предусмотрели багажную площадку, которая была рассчитана на 15 кг. Ночные поездки были возможными благодаря установленной спереди фарой. Внешний вид, дизайн мопеда по меркам тех времен был изящным и вызывал восторг у прохожих. В стояночном режиме мопед устанавливается на центральную подножку. Колеса спицованные.
Ориентировочная стоимость
Во времена Советского союза мопед имел различную цену. Если были окрашены обода и крылья, то стоимость составляла 220 рублей. В случае с хромированными ободами, цена была равна 223 рубля. Ну и самый дорогой вариант, который оценивался в 226 рублей – хромированные обода и крылья. На сегодняшний момент новый купить мопед Рига Верховина не возможно, только в б/у состоянии.
Видео
topkarting.ru
Небольшой видео отчет о ремонте Дедовского мотора V 50M мопед DELTA СССР
Всем привет. Вот снял небольшое видео в котором расскажу какие запчасти прейдется поменять в этом стареньком двигателе. И так первым делом на рынке у дедушек которые торгуют различным скарбом я отыскал оригинальные подшипники на кпп производства ссср, а вот на каленвал я оригинальных не нашел пришлось купить наводельные сказали польские хорошие, также пришлось поменять всю кпп так как старая была в очень плачевном состоянии, да запилил шестерни кпп это я сделал для того чтоб не гавкали скоростя я думаю кто в детстве катался на подобных мопедосах меня поймут,полностью заменил корзину сцепления, также отдал на расточку цилиндр, восстановил резьбу на шпильках, привел в порядок болты которыми стягивается мотор, вот как то так теперь жду цилиндр и сниму полную сборку этого моторчика
Всем спасибо за внимание
Правила сообщества
Добавляйте только посты по тематике сообщества, высказывайте своё мнение аргументированно. Оскорбление участников сообщества, автора поста или личности оппонента в споре приведёт к скрытию ветки комментариев и считается предупреждением. Повторение такого поведения может привести к блокировке в сообществе.
Мы не приветствуем заезженные шутки о смерти, будьте оригинальней!)
Оо дельта. мечта детства. Так и не сбылась(
Это не внимательность и тройка по русскому языку
Фотоотчет: Как разобрать двигатель мопеда «Карпаты»
Был у меня когда-то такой аппаратик. И если обо всех других выпердышах советской мотопромышленостия и вспоминать не хочется. То об этом мопеде у меня остались только теплые воспоминания. Да, у него была куча недостатков, но по тем временам обладать «Карпачом» так мы его тогда называли было очень и очень круто.
Попросили меня поставить на ход якобы вполне еще «хороший» (как сказал хозяин: искра у него есть и надо его только настроить и проверить первую передачу так как она выбивала. Ну ну, посмотрим…) мопед. Как это часто бывает на практике — якобы «хороший» на поверку оказывается полным хламом. Дальнейшее мое вмешательство в техническую часть этого вопроса только лишь подтвердило эту истину.
Беглый осмотр выявил обширные очаги коррозии, кривые колеса, порванную в трех местах раму, убитые звездочки и цепь, отсутствие многих болтов и много чего еще.
Вспомнил я молодость, поднес к мопеду столик с инструментами и с былым энтузиазмом принялся за дело. А дел здесь было много…
Видимо в сарае текла кровля. А чем еще объяснить присутствие в крышке генератора воды. К моему удивлению при таком состоянии генератора искра была, причем неплохая.
Генератор 26.3701
Генератор предназначен для работы в качестве источника эпектрической энергии в системе электрооборудования мопедов с двигателем рабочим объемом 50 см3. Работает в комплекте с высоковольтным трансформатором 21.3705 и электронным блоком коммутатор-стабилизатор 251.3734(252.3734). Условия эксплуатации: температура окружающей среды от -40 до +90 °С, относительная влажность воздуха 95 % при 40 °С. Генератор изготовляется в следующих климатических исполнениях: У, Т. Ротор представляет собой постоянный магнит, отлитый из специального сплава. Он устанавливается на конусной цапфе вала, фиксируется шпонкой и крепится болтом. На передней части ротора размещается магнит датчика. В корпусе статора, набранного из листов электротехнической стали, имеется восемь катушек: две из них вырабатывают ток для катушки зажигания, остальные шесть — для питания фары, стоп-сигнала, заднего фонаря и звукового сигнала. На заряжающие катушки устанавливается магнитный шунт из магнитной стали. На передней крышке монтируются выводные клеммы.
Технические характеристики
Генератор . переменного тока, синхронный возбуждение . от постоянных магнитов
Статор . лента 08кп-М-НТ-2-0-1,5 количество пазов . 8 количество катушек и их соединение: в цепи освещения . 6, последовательное в зарядной цепи зажигания . 2, последовательное в цепи датчика . 1
количество витков в катушке осветительной цепи . 25 марка и диаметр провода катушек осветительной цепи . ПЭВ-2; 1,08 мм
количество витков в зарядной катушке . 1650 марка и диаметр провода зарядных катушек . ПЭВ-2; 0,12 мм
количество витков в обмотке датчика . 1000 марка и диаметр провода обмотки датчика . ПЭВ-2; 0,15 мм
сопротивление, Ом: цепи освещения . 0,3 зарядной цепи зажигания . 430 цепи датчика . 40
Ротор . с основным постоянным магнигом ЮНД4 и магнитом датчика системы зажигания; залит алюминиевым сплавом Крышка . лента 10кп-М-НТ-2-О-1,5
Исполнение: по способу подавления радиопомех . неэкранированный по степени защиты от проникновения посторонних тел и воды . 1РОО (ГОСТ 14254-80)
Крепление: сгатора . фланцевое, винтами в картере двигателя ротора . болтом на конусе хвостовика коленчатого вала Масса, кг . 2
90%-ный ресурс до первого капитального ремонта (пробег мопеда), тыс. км . 15 Гарантийный срок эксплуатации при наработке не более 6 тыс. км пробега мопеда, мес. . 18
Кпп
Отворачиваем на картере болтики.
Берем технический фен, нагреваем им картер особенно хорошо греем места под подшипники и ударяя киянкой по валам «половиним» двигатель.
Детали КПП именно в этом двигателе были отвратительного качества. На тех, еще стареньких мопедах детали были намного качественней чем на этом экземпляре. Оно и не удивительно — этот мопед 1994 года выпуска, а в те годы качество выпускаемой продукции упало во много раз.
Кулачковые муфты на деталях КПП этого двигателя какие-то странные. Толи они такие шли с завода, то ли их уже кто-то успел отколхозить. Непонятно. Понятно лишь одно: качество полное гуано, даже на фотке видно как кулачки муфт попросту нарезали то ли «болгаркой», то ли на станке — я так и не понял.
Каретка, которая включает передачи была с сильным износом кромок кулачковых муфт. Отсюда росли и проблемы с выскакиванием передачи.
Основные недостатки и особенности
Мопед Карпаты, характеристика которого отличается скорее эксплуатационными качествами, нежели техническими, имеет ряд проблем, заметных уже при первой поездке. Прямым конкурентом аппарата Карпаты является Верховина-7 с похожими недостатками. Однако львовский агрегат более надежен и долговечен.
Самой большой и заметной проблемой является поршневая система. Но замена поршней не составляет труда. В основном легкость ремонта обусловлена простой конструкцией мотора. В отличие от азиатских аналогов, на мопеде установлен двухтактный двигатель с простым креплением на каркасе. Для снятия основного рабочего органа не нужно разбирать половину байка. Достаточно открутить крепежные болты и снять движок с рамы.
Второй недостаток заключается в системе охлаждения и подачи воздуха для горючей смеси. Его близкое расположение к карбюратору влияет на быстроту закупоривания отверстий грязью и пылью. Это препятствует подаче воздуха, усложняя работу двигателя. Частые замены фильтра и его чистка обеспечат правильную работу основных рабочих элементов.
К положительным особенностям мопеда можно отнести отсутствие электростартера. Он заводится простыми способами: толчком или лапкой. Такая система зажигания позволяет экономить заряд аккумулятора и обеспечивает работоспособность в холодное время года.
В целом мопед Карпаты станет отличным помощником старшему поколению при перевозке грузов и движению по сельским дорогам. Всего две силы, выдаваемые двигателем, позволяют перевозить более 100 килограмм. Пожалуй, это один из лучших вариантов для экономного передвижения.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Мопед Рига 22 Описание
Рига 22 — кто из нас в детстве не мечтал о такой «игрушке»? Однако цена его в то время, 245 рублей, все-таки для многих была большой суммой. Теперь же мопедов и мокиков отечественного производства увидеть на дорогах можно не часто. Все больше скутеры или легкие китайские мотоциклы, вроде Stels Orion 100. Но хватит о грустном, давайте вспомним, что представлял из себя этот самый мопед Рига 22. Впервые он сошел с конвейера («Красная звезда») в 1981 году. Это был модернизированный вариант мопеда Рига 16. Отличие в первую очередь касались двигателя, на новую модель был установлен Ш-62, взамен прежнего мотора Ш-58. Ш-62 значительно отличался от предыдущих моделей коробкой передач и применением электронной бесконтактной системы зажигания. Новая система значительно повышала легкость пуска двигателя и попутно и избавляла владельца мопеда от надобности регулировать зазор прерывателя и следить за его контактами. Блок электронного зажигания размещался в выемке топливного бака. Несмотря на такой прогресс, первые экземпляры не отличались большой надежностью коммутаторов и блоков шестерен. Поэтому в 1984 году были сделаны дополнительные изменения, после чего двигатель мопеда Рига 22 получил новый индекс «Ш-62М». Источником тока на мопеде является новый генератор переменного тока, мощностью 45 Ватт. Применение такого мощного генератора позволило оснастить мопед более сильным звуковым сигналом и задним фонарем со стоп-сигналом. Все эти модернизации двигателя потребовали изменения картера и схемы крепления к раме, отчего новый мотор не возможно установить на предыдущие модели, например на Рига -16 или Рига 12.
Рама трубчатая хребтового типа. Задняя подвеска маятниковая с пружинными амортизаторами, передняя вилка – телескопическая, также с пружинными амортизаторами. Колеса взаимозаменяемые с размером шин 2.50-16. Мопед имел двухскоростную коробку передач, с передаточными отношениями I — 1,64; II — 0,93 и многодисковое сцепление. Переключение скоростей – ручное. Наибольшая скорость, в целях безопасности была принудительно ограничена до 40 километров в час. Мопед обладал привлекательным и нарядным внешним видом и неизменно двухцветной окраской, имеющей шесть разных комбинаций. Существовала спортивная кроссовая модель, унифицированная с Рига 22, которая имела наименование «Рига 20Ю». Она имела спортивную раму, ножное переключение скоростей и переднее колесо большего диаметра. Предназначалась эта модель для соревнований и тренировок молодых спортсменов.
