Вождение автомобиля с механической коробкой передач: основные правила

Вся загадка экономичности

Экономичным диапазоном, как мы уже говорили чуть выше, является 2500-3500 об/мин. При равномерной езде с средней или более высокой скоростью рекомендуется выбирать исключительно его, для меньшего расхода топлива. Многие думают, что если ритмично переходить на высокие ступени и задерживать вращение коленвала в пределах 1000 – 1500 об/мин, то они уменьшать затраты горючего. Такое действие не правильное, чтоб набрать скорость с низких оборотов, машине необходимо больше топлива. На возникшую ситуацию водитель не сможет нормально отреагировать, это будет сложно. Для правильного переключения скорости, нужно понять наличие какой компоновки используется в современных механических коробках передач. В основном пятые и шестые передачи, приготовлены только для уменьшения расхода горючего. Наивысшая скорость очень часто достигается на 4 или 5 передаче, это во многом зависит от численности ступеней. Включив раньше повышенную передачу, это не даст снижение на затрату топлива. Как сказано выше, обороты снизится до минимума.

Роботизированная трансмиссия

Роботизированная трансмиссия — еще один вариант трансмиссии, позволяющий переключать передачи в автоматическом режиме и позволяющий избавиться от педали сцепления в салоне авто.

В большинстве случаев роботизированная трансмиссия является однодисковой с одним сцеплением, в качестве альтернативы предлагается двухдисковая (преселективная) — с двумя параллельными механическими коробками и двумя сцеплениями. В качестве экзотического варианта создана и трехдисковая роботизированная коробка с тремя параллельными механическими коробками и тремя сцеплениями.

Роботизированная КПП основана на работе классической механической КПП, однако переключение передач производится не вручную, а благодаря сервоприводам, управляемым электроникой. Один сервопривод выключает и включает сцепление, второй физически перемещает шестеренки в коробке передач. Сервоприводы могут быть электрическими (более доступный вариант, встречающийся на автомобилях эконом-класса) или гидравлическими, обеспечивающими более плавное переключение передач и сближающими робот с классическим автоматом. Такой вариант встречается на более дорогих автомобилях.

Принцип работы роботизированной трансмиссии с одним сцеплением (однодисковой) следующий. Крутящий момент передается на ведущий вал, который передает его на ведомый, соединенный приводом с колесами. Силовой агрегат и ведущий вал разделены сцеплением, переключением которого занимается сервопривод под управлением электроники. При разрыве сцепления второй сервопривод перемещает синхронизаторы коробки передач таким же образом, как это делает водитель рычагом КПП на механике. Однако для такой системы характерны разрывы в мощности и потери в тяге в момент переключения.

Для решения этой проблемы была разработана преселективная роботизированная трансмиссия (DCT) с двумя дисками (валами) и двумя сцеплениями для четных и нечетных передач. Когда автомобиль едет на нечетной передаче, второе сцепление подготавливает переключение на четную передачу и т. д. Благодаря этому исчезают разрывы в тяге при переключении передач, которое осуществляется в рекордно быстрый период времени (время отзыва — до 0,2 секунды и даже меньше).

В целом роботизированная трансмиссия имеет свои плюсы по сравнению с автоматом — она дешевле, занимает меньше места в подкапотном пространстве, меньше весит, достаточно экономична (на уровне механической трансмиссии). Также большинство роботов позволяет переключать передачи и в ручном режиме.

Минусы робота следующие — простые однодисковые роботы с электрическими сервоприводами не обеспечивают плавность переключения передач. Роботы с двумя сцеплениями и с гидравлическими сервоприводами достаточно дороги, недостаточно надежны и имеют сложности при ремонте. В нередких случаев при поломке приходится менять коробку передач целиком.

Устройство трёхвальной системы

Трёхвальная система оборудована тремя валами:

1. Ведущим валом;
2. Промежуточным валом;
3. Ведомым валом.

Ведомый вал механической коробки передач с помощью подшипника внутри первого вала соединяется с ведущим и располагается таким образом, что оси ведомого и ведущего соотносятся между собой. В свою очередь такое строение позволяет им вращаться независимо друг от друга. Шестеренки ведомой оси жестко не зафиксированы по отношению к ведомому валу, а сами шестерни имеют специальные разграничители – синхронизатор-муфту. Такие разграничители, в отличие от блоков шестеренок, крепко прикреплены к ведомому валу. Однако это не мешает им перемещаться по шпицам вдоль оси.

Торцы муфты-синхронизатора имеют форму зубчатых венцов, что позволяет им соприкасаться с венцами на торцах шестеренок ведомого вала. В настоящее время устройство передач оснащается такими синхронизаторами на всех передних передачах.

При заднеприводном типе авто передача крутящего момента и оборотов на ведущие колеса происходит через карданный вал, а при переднеприводном – с помощью ШРУСов и редуктора. В случае, если отсутствует шестерня, и муфта цепляет напрямую ведомый и ведущий валы, коробка переключения передач дает максимально возможный коэффициент полезного действия. Для задней передачи устройство коробки оснащается шестерней, позволяющей менять направление вращения в обратном порядке.

В последнее время производители механических коробок передач отдают предпочтение шестеренкам с косым зубом. В отличие от прямозубых, такие шестерни производят минимум шума при работе и отличаются большей износостойкостью. Срок годности таких шестерен обусловлен материалом, из которого они изготавливаются: сталь высоколегированная, закаленная током высокой частоты и нормализированная для снятия напряжения.

Процесс переключения

При прямолинейном движении и во время поворота водителю требуется менять текущую скорость, выставленную на механике.

Делается это по определенному алгоритму, который можно представить в следующем виде:

• Плотным движением левой ногой выжимается в пол педаль сцепления;
• одновременно с этим необходимо отпустить ногу с педали газа;
• плавно, но быстро выбирайте на коробке нужную передачу;
• при прохождении рычага сначала возвращаетесь в нейтраль, а затем уже в необходимую скорость;
• далее сцепление отпускается;
• параллельно начинается работа педалью газа, чтобы не терять скорость и обороты;
• после полного отпускания сцепления прибавляется хороший газ.

Каких-то строгих и жестких ограничений в плане последовательности перехода на скорости нет. Никто не заставляет переключаться в строго заданном порядке, от 1 и до последней передачи.

Но если вы будете пропускать скорости, тогда на разгон придется тратить больше времени и обороты начнут падать.

Устройство и принцип работы МКПП

Коробка передач в автомобиле предназначена для изменения числа оборотов на ведущих колесах машины. Что необходимо для предоставления возможности транспортному средству начать движение с места после стоянки, а затем набрать скорость по проезжей части. Изменение оборотов осуществляется переходом с одной ступени передач на другую посредством ручного перемещения рычага коробки. На механике есть возможность изменить движение в обратную сторону, активировать работу силового агрегата на холостых оборотах, двигаться накатом и обеспечить торможение двигателем. При переключении рычага КПП на нейтральную скорость передача крутящего момента на ведущие колеса не осуществляется.

Если рассматривать МКПП в целом, то это многоступенчатый редуктор, который имеет в своем устройстве несколько валов с подвижными и неподвижными шестернями.

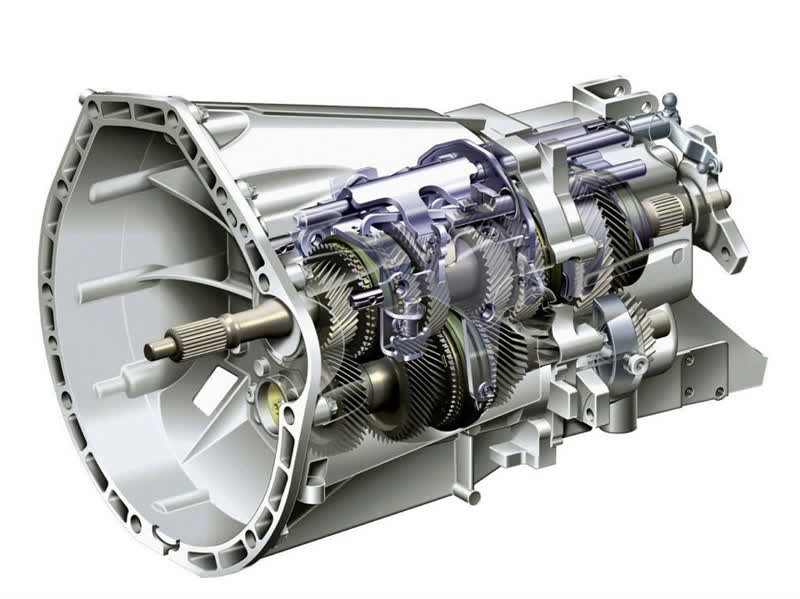

Устройство механической коробки передач

Основную задачу выполняют валы с шестернями, которые работают в корпусе коробки. Их может быть два или три, это зависит от конструктивных особенностей устройства. Связь МКПП с двигателем транспортного средства осуществляется через механизм сцепления. С его помощью происходит отвод нажимного диска сцепления от маховика, после чего рычагом переключения выбирается и вводится в зацепление с вилками подвижная шестерня нужной передачи. Синхронизаторы облегчают этот процесс на всех ступенях, кроме передачи заднего хода. В зависимости от конструкции узла коробка может иметь от четырех до семи передач.

Посмотрите видео пользователя DZR о принципе работы МКПП.

Преимущества и недостатки

Эксплуатация автомобиля на механике имеет свои плюсы и минусы.

Водители, которые много лет за рулем машины с МКПП, говорят о следующих преимуществах таких устройств:

1. Если сравнивать с другими типами коробок передач, то механика имеет самую низкую стоимость.
2. Заметно снижена масса против гидромеханических устройств.
3. Механика обладает высоким КПД, что позволяет полноценно использовать мощность мотора, его крутящий момент.
4. МКПП не нуждается в отдельной системе охлаждения, тогда как для автоматических коробок это обязательное условие.
5. Машины с МКПП более экономично расходуют топливо.
6. Механическая коробка имеет простое устройство по своей конструкции.
7. Длительный срок эксплуатации.
8. Отсутствие дефицитных или дорогостоящих запчастей для обслуживания и ремонта коробки.

Следует отметить, что машину на механике можно завести буксировкой, чего нельзя выполнить с автомобилем на автомате. Простая и надежная связь двигателя и коробки позволяет удерживать машину на уклоне благодаря компрессии в камерах сгорания силового агрегата. Для этого достаточно включить первую передачу.

Недостатки механики:

1. Необходимость постоянного контроля за взаимодействием компонентов управления автомобиля при движении. Это особенно сложно для тех, кто только осваивает навыки вождения.
2. Чувствительность сцепления к эксплуатации. Некоторые начинающие водители допускают повреждение этого механизма из-за отсутствия опыта управления.
3. Неправильный выбор передачи водителем при движении машины может вызвать значительный перегруз мотора.
4. Отмечен увеличенный промежуток времени для включения передачи по сравнению с другими типами коробок.

Основные функции трансмиссии, нюансы использования

Часто бывает трудно ответить, что же такое трансмиссия автомобиля, изъясняясь при этом не специфическими терминами, а простыми словами.

Чтобы дать ответ на выше указанный вопрос необходимо знать, что трансмиссия автомобильного транспортного средства передает усилие от ДВС к ведущим колесам и в ее состав входит коробка переключения передач.

Последняя может быть, как механической, так и автоматической.

Особенности эксплуатации

Конструктивно современные трансмиссии состоят из нескольких основных деталей и механизмов, которые все вкупе отвечают за передачу крутящего момента от ДВС к ведущей колесной паре автомобильного транспортного средства.

При этом главными функциями такой системы выступают:

• смена направления, а также частоты вращение колес;
• передача усилия от ДВС к ведущим колесам;
• регулировка и распределения усилия.

На современные автомобильные транспортные средства устанавливают разные типы подобных систем:

• Механическая. В такой ситуации механическая энергия сразу же от двигателя передается к колесам;
• Электрическая. Здесь изначально электрическая энергия переходит в механическую и только после этого передается к ведущим колесам;
• Гидрообъемная. Здесь гидравлическая энергия преобразовывается в механическую и наоборот;
• Комбинированная. Весьма сложная система при которой задействовано несколько принципов работы.

Предназначение и технические характеристики

Трансмиссия ТС – сложная конструктивная система, состоящая из узлов и механизмов, отвечающих за передачу механической энергии на ведущую пару колес. Также именно данная система отвечает за направление и скорость вращения колес.

Формула колес обозначается двумя цифрами. Первая из них указывает на их общее количество на автомобиле, а вторая на количество ведущих колес.

Но полный привод может включатся и вручную, но это не отменяет обязательного наличия раздаточной коробки.

Конструктивные составляющие трансмиссии

Сегодня существуют машины как с задним приводом, так и переднеприводные. Трансмиссия первых состоит из следующих элементов:

• Сцепление. Главной его функцией выступает отключение мотора от остальных элементов, дает возможность плавно без рывков переключать скорости и предупреждение перегрева других частей системы;
• Коробка переключения передач. КПП дает возможность менять направление колес, а также скорость передвижения;
• Кардан –это еще одна важная деталь системы, которая отвечает за передачу вращения от коробки передач на вал;
• Основная передача отвечает за смену крутящего момента и его распределения на полуоси;
• Дифференциал отвечает за распределение усилия между колесами. Из-за этого они могут вращаться с разной скоростью. Это позволяет совершать различные маневры, в частности повороты.

Переднеприводные транспортные средства обладают теми же составляющими трансмиссии что и машины с задним приводом. Но при этом у них основная передача и дифференциал вмонтированы в коробку передач. Также они оснащены ШРУСами, которые передают вращающий момент на колеса.

Гидромеханическая трансмиссия: основные элементы

Гидромеханическая трансмиссия-  сложная система, устанавливаемая на современные машины иностранного производства. Такая система состоит всего из двух конструктивных элементов:

• Коробки переключения передач;
• Гидравлического трансформатора.

В автоматической коробке переключения передач гидротрансформатор отвечает за плавность переключения скоростей и передвижения. Именно по этой причине на автомобилях с такой системой, так комфортно ездить, даже если дорожное покрытие желает быть лучшим.

Автоматические коробки передач пользуются все большим спросом, особенно среди новичков. При этом такие АКПП обладают рядом преимуществ:

• легкость переключение передач, так все происходит в автоматическом режиме;
• передача крутящего момента от силового агрегата к колесам происходит в автоматическом режиме плавно и без рывков;
• комфортность эксплуатации автомобиля.

В целом же трансмиссия автомобиля — это целая система, которая состоит из нескольких деталей и узлов, отвечающих за крутящий момент, передачу усилия от мотора к колесам и его распределение между ними.

По сути можно сказать, что это одна из самых главных узлов в автомобиле. Сегодня можно приобрести трансмиссию, как с автоматической, так и с механической коробкой передач.

Как ездить на автоматической КПП и чего нельзя делать?

Чтобы правильно эксплуатировать коробку передач надо знать и учитывать основные правила:

• заводить авто только при нажатии педаль тормоза;
• дожидаться толчка, указывающего на полноценный запуск и лишь после этого жать на газ;
• при буксировании делать переход на сниженную передачу;
• при буксировке с запущенным мотором, скорость автомобиля должна быть не больше 50 км\ч, максимальное расстояние – 40 км, после чего надо дать остыть агрегату. В ином случае система продолжит работать «на сухую», что приведёт к быстрому износу деталей;
• при буксировании надо выбрать режим D2 либо L, регулируя при помощи педали тормоза вращение колёс.

Категорически запрещено:

• движение при парковочном положении рычага;
• спуск при нейтральной передаче;
• завод с толкача. В ином случае коробка может не прослужить и половину своего ресурса;
• установка рычага в положении «Р» и «N» при длительном простое;
• включение заднего хода, не дожидаясь полного прекращения езды в режиме движения впёрёд;
• включать режим «D» без полной остановки авто после режима заднего хода;
• переключение в режим «Р» до постановки на ручник;
• нельзя буксировать машину, если её вес больше другого ТС;
• применять режим «N» при обычной езде. Этот режим нужен только для эвакуации авто. Если его применять в других случаях, то может произойти гидравлический удар и быстрый износ коробки передач. В пробке можно и нужно применять режим «D» при нажатой педали тормоза столько, сколько это необходимо;
• переходить в режим нейтралки на ходу из режима «D». В этом случае автомобиль может заглохнуть и стать неуправляемым;
• при остановке на пригорке нельзя устанавливать режим паркинга. Правильнее – поставить авто на ручник, а только затем селектором выбрать режим «P». Для начала езды надо нажать на педаль тормоза, затем убрать ручной тормоз и только потом выбрать режим для движения.

Автомобилист должен изучить перечисленные правила перед началом использования АКПП. Их несоблюдение может стать причиной серьёзных неисправностей.

Вот стандартный порядок действий при трогании с места на авто на «автомате»:

1. Вставьте ключ в замок зажигания. До запуска стартера подождите несколько секунд, чтобы сработал бензонасос.
2. Нажмите педаль тормоза. Проверьте, чтобы на селекторе был выбран режим «P».
3. Не отпуская педаль тормоза, заведите автомобиль.
4. Не убирая ногу с тормоза, установите режим «D».
5. Уберите ногу с педали тормоза, сразу после этого авто начнёт двигаться впёрёд со скоростью 5 км/ч.
6. Чтобы увеличить скорость движения, следует нажать на «газ». Чем сильнее нажатие, тем выше разгон и передача.
7. Если понадобится остановить автомобиль, надо убрать ногу с педали газа и этой же ногой нажать на педаль тормоза.
8. Для кратковременной остановки установите селектор в режим «P», не отпуская педаль тормоза. При езде в пробке в режим паркинга переходить не надо. Чтобы продолжить движение, надо убрать ногу с педали тормоза и нажать педаль газа.

Отмечу, что современные автоматические коробки передач обладают кнопками «+» и «-», которыми можно повышать или понижать передачу вручную, так же как на механике. Когда следует переходить на режим «M»:

• При езде по грунтовке или бездорожье по низкой передаче.
• Для активной езды и манёвров.
• При съезде накатом с горки, с торможением двигателем. Если в этом случае применить режим нейтралки, то это со временем может повредить АКПП, а если применять режим «D», то скорость со временем будет возрастать.

Торможение и остановка

Есть два способа остановки машины с МКПП.

При парковке машины с МКПП следует оставлять ее на первой передаче или на ручнике. На наклонной поверхности для дополнительной безопасности лучше всё же использовать ручной тормоз.

Для того, чтобы коробка хорошо работала, нужно заливать подходящее масло для МКПП.

Чтобы овладеть техникой вождения автомобиля с МКПП следует практиковаться и довести все действия по управлению им до автоматизма. Механика, по сравнению с АКПП, снижает комфорт вождения, но вознаграждает водителя ценным опытом, мастерством управления машиной и полным контролем над ней.

Немного теории

Вы управляли автомобилем с МКПП и не относитесь к «чайникам»? Тогда на первых порах вождения АКПП следите за положением левой ноги. Приобретенная привычка нажимать педаль сцепления, которая отсутствует на авто, оснащенных АКПП может помешать во время езды. Очевидно: перед управлением машиной, оборудованной селектором, научитесь пользоваться только одной ногой — быстро перемещать правую ногу с педали «газа» на «тормоз», не вспоминая  при этом про сцепление.

Рычаг переключения скоростей в автомобилях, оборудованных АКПП, называется селектором, он дополнительно оснащен кнопкой разблокировки, предотвращающей неправильное переключение передач. Основное достоинство указанного типа коробок — возможность подбора электроникой передаточного числа, соответствующего условиям езды, без участия водителя. Отсутствует необходимость учиться плавно переключать передачи: «умная» коробка справляется с этой задачей самостоятельно.

Вождение машины, оснащенной автоматической коробкой передач, начинается с изучения основных режимов работы агрегата, имеющих соответствующие обозначения:

1. «Р» — парковочный, используется для пуска мотора. Селектор переключается в эту позицию при условии полной остановки ТС или при использовании ручника. Некоторые изготовители автомобилей с автоматическими коробками в инструкции по эксплуатации машины указывают необходимость использования ручного тормоза во время применения позиции «Паркинг».
2. «D» — движение вперед, позволяет авто двигаться вперед. От степени нажатия педали «газа» и условий движения транспортного средства передачи будут подбираться автоматически. Находясь в указанном режиме, машина, стоящая на наклонной поверхности, не будет скатываться назад, если угол наклона поверхности не слишком крутой.
3. «R» — задний ход, позволяет автомобилю двигаться назад. Включается это положение после полной остановки авто, плюс при выжатой педали «тормоза».
4. «N» — нейтралка, применяется для прогревания мотора в холодное время года, не рекомендуется переключать селектор в указанное положение во время движения машины. Обеспечивает холостую работу силового агрегата без передачи крутящего момента на колеса.
5. «D2» (или S) — понижение передачи, используется на спусках, подъемах. Остановить машину в этом режиме получится более эффективно, чем при положении «D». Коробка будет использовать только две передачи – первую и вторую.
6. «D1»(или L) — последующий диапазон уменьшения передачи, используется при обледенении дорог, горном серпантине, в отдельных случаях можно использовать для торможения двигателем. В этом режиме автомобиль всегда будет двигаться на первой передаче.

Переключение селектора из положения «D» в позиции «D3»(D2), «D2»(D1) выполняется при движении машины. Усовершенствованные автоматические коробки переключения передач имеют дополнительные режимы разгона:

• экономный — «Е»;
• нормальный — «N»;
• спортивный — «S».

Рекомендуем «чайникам» посмотреть видео о вождении машины с АКПП для начинающих:

Признаки неисправностей

Зная устройство МКПП, водитель сможет диагностировать неполадки самостоятельно. Признаками неисправностей являются посторонние шумы, стуки и звуки. К ним также относят наличие масляных подтеков и трещины кузова.

Во время езды водитель может заметить, что коробка передач переключается трудно, с небольшими «провалами». Все это говорит о том, что водитель пренебрегает техобслуживанием, либо о том, что детали максимально изношены и требуют замены.

Рассмотрим самые популярные виды неисправностей «механики»:

 Возникновение шума в момент, когда авто стоит на «нейтралке». Неприятные скрипы появляются, как правило, из-за низкого уровня жидкости или его отсутствия в КП. Также возможно залито некачественное трансмиссионное масло. Оставшийся скрежет после проверки уровня масла говорит о том, что произошел износ деталей.

 Во время работы двигателя слышится сильный скрежет независимо от того, какая передача стоит. Проблема, скорее всего, заключается в том же – износе деталей. В этой ситуации нужно направить машину на технический осмотр. Иногда водителям «диагностируют» несоосность двигателя со сцеплением.

 Уровень шума усиливается на какой-либо одной передаче. Если это не износ, значит, причина кроется в поломке зубьев синхронизатора.

 При переключении передач чувствуются «торможение». Возможно, дело в поломке синхронизатора. Однако перед тем, как начать разбираться с этим, нужно осмотреть тросик привода, корзину, диск сцепления и рычаг.

 Самой распространенной поломкой «механики» является подтекание масла. Эта проблема кроется в износе уплотнителей, неправильном прилегании поддона или засорении дыхательного клапана.

Минимизировать поломки механической КП можно. Во-первых, стоит почаще проводить техосмотр, и не игнорировать любые звуки и хрусты. Во-вторых, при обнаружении неполадок сразу переходить к устранению. Любые поломки опасны для жизни водителя.

Основы езды на механике

Прежде чем узнать, как научиться ездить на механике, желательно понимать, с чем вообще придется иметь дело:

1. Педали. При управлении ТС используется три педали: газ (крайняя правая), тормоз (по центру), сцепление (располагается слева). В отличие от автоматической трансмиссии, здесь используются в управлении обе ноги. Если водитель, севший за руль механики новичок, поначалу, это делать будет непривычно.
2. КПП.  При помощи смещения шестеренок в трансмиссии, происходит переключение скоростей. На многих автомобилях данный селектор оснащен подсказками, используя которые проще разобраться, какая передача выбрана.
3. Тахометр. Располагается на панели приборов, и позволяет определить, сколько коленвал двигателя делает оборотов в минуту. При помощи него новички контролируют, когда необходимо переключаться на следующую передачу.

Принцип работы механической коробки передач

Механическая коробка передач

Принцип работы механической КПП следующий: крутящий момент от двигателя через сцепление передается на первичный вал коробки передач, далее преобразуется при помощи пар взаимодействующих между собой шестерен и затем передается на колеса. Каждая пара шестерен (ступень) имеет определенное передаточное число, которое преобразует скорость вращения и крутящий момент коленвала двигателя. Причем если передача увеличивает крутящий момент, то скорость вращения уменьшается и наоборот. В первом случае передача будет называться понижающей, а во втором — повышающая.

Передаточное число определяется отношением количества зубьев у выходной и входной шестерен в паре. В свою очередь, количество зубьев напрямую зависит от размера самой шестерни: чем больше зубьев — тем больше диаметр шестерни. Например, у первой передачи самое большое передаточное число, и, следовательно, входная шестерня (на первичном валу) имеет минимальный размер, а выходная — максимальный. Переключение скоростей в механической КПП происходит только при нажатии на педаль сцепления, поскольку необходимо прервать поток мощности, передающийся от двигателя.

Движение автомобиля, оснащенного МКПП, всегда начинается с первой передачи. Исключение составляют тяжелые грузовики — там это можно делать со второй передачи. Для этого необходимо вручную перевести селектор рычага в соответствующее положение. Переход на повышенные передачи осуществляется последовательным переключением передач друг за другом. Сам момент переключения скорости зависит от показаний спидометра и тахометра, поскольку каждая передача рассчитана на работу в определенном диапазоне оборотов двигателя.

Чего нельзя делать с механической коробкой передач (МКПП)

• включать заднюю передачу до полной остановки машины (поломка МКПП)
• выжимать сцепление за исключением моментов, необходимых для переключения ступеней (происходит повышенный износ выжимного подшипника и сцепления)
• придерживать ногу на педали сцепления во время движения (приводит к повышенному износу сцепления)
• выбирать высокую передачу (3,4,5) при недостаточной для этого скорости и низких оборотах (повышенная нагрузка на двигатель и коробку)
• выжимать сцепление при остановках продолжительностью более 40 секунд, следует выбрать нейтральную передачу (повышенный износ сцепления)
• переключать ступени не выжимая сцепления (поломка МКПП)
• постоянно держать руку на рычаге МКПП (повышенный износ различных механизмов коробки передач)
• неполный выжим сцепления при переключении ступеней
• бросание сцепления
