Масло в интеркулере дизеля

Основные причины попадания масла в интеркулер

Вот основные причины, по которым масло гонит в промежуточный охладитель:

• неисправности системы вентиляции картерных газов;
• забит масляный фильтр;
• грязный воздушный фильтр;
• перегрев мотора;
• турбина гонит масло из-за поврежденного сальника;
• изгиб возвратного маслопровода турбины.

Неисправности системы вентиляции картерных газов

Во время резкого разгона, движения по неровным дорогам, а также при работе под большой нагрузкой, давление, которое создает сгорающая топливовоздушная смесь, гораздо выше, чем обычно. Из-за этого количество газов, которые прорываются через поршневые кольца в картер, увеличивается. Если система вентиляции картера работает исправно, то эти газы проходят через интеркулер, затем поступают в цилиндры, где и сгорают вместе с топливом. Со временем эта система начинает работать все хуже. Маслоуловитель перестает справляться со своей функцией, а пружина PCV клапана теряет упругость.

Если система вентиляции работает неэффективно, то давление в картере возрастает, из-за чего вместе с газами в радиатор интеркулера гонит капельки масла. После охлаждения они скапливаются внизу интеркулера. Если масло гонит по этой причине, то вскоре избыточное давление приведет к продавливанию сальников и появляется течь.

Забитый патрубок вентиляции картерных газов

Кроме того, характеристики смазки начнут ухудшаться, турбина будет испытывать масляное голодание, появятся задиры на валу. Еще одна неприятность, к которой приведет плохая работа этой системы – падение мощности мотора и увеличение расхода топлива. Капельки масла, которые поток воздуха кидает в цилиндры, будут менять режим горения топлива.

Забит масляный фильтр

Если масляный фильтр забит, циркуляция смазки ухудшается и одновременно возрастает давление. Из-за этого продавливает сальники силового агрегата, возникает течь, и турбина гонит капельки масла внутрь интеркулера. Установка чистого фильтра снижает течь масла, но не может полностью устранить ее. Поэтому придется менять все сальники.

Грязный воздушный фильтр

Когда впускные клапаны открыты, а поршень идет вниз, в патрубке, к которому подключен выход системы вентиляции картерных газов возникает сильное разряжение. Если воздушный фильтр забит, то из-за перепада давления в патрубке и системе газы выходят гораздо сильней и увлекают за собой капельки масла. В этом случае маслоуловитель не справляется, из-за чего смазка попадает в интеркулер. Кроме того, недостаток воздуха сильно влияет на состав топливовоздушной смеси. Смесь получается переобогащенной, а капельки масла, которые попадают в цилиндры, еще сильней меняют соотношение между воздухом и топливом.

Перегрев мотора

В большинстве случаев мотор закипает при долгой работе на пределе мощности. Если это произошло, то к большому объему картерных газов, которые прорываются из цилиндров, добавляется усиленное испарение масла, вызванное сильным нагревом. Когда охлаждающая жидкость закипает, в головке блока цилиндров (ГБЦ) образуется паровая пробка. Температура ГБЦ сильно увеличивается что приводит к усиленному испарению смазки. Кроме того, перегретое масло становится более жидким, из-за чего изношенные сальники дают течь. Из-за этого турбина гонит воздух с капельками масла, что меняет режим работы двигателя, снижает его ресурс, а также ухудшает эксплуатационные характеристики.

Турбина дает течь из-за поврежденного сальника

Турбина работает 100–150 тысяч километров при использовании качественного масла и нормальном давлении в системе смазки. Ухудшение качества смазки или рост давления приводят к протечке сальника, из-за чего турбина кидает капельки масла в радиатор интеркулера. Какое-то время радиатор может играть роль маслоуловителя, не пуская капельки в цилиндры.

Как только уровень масла достигнет нижних ячеек, возникает карбюрация, из-за которой поток воздуха начнет утягивать капельки смазки за собой, меняя состав топливовоздушной смеси.

Изгиб возвратного маслопровода турбины

Для нормальной работы турбины необходимо отводить масло без задержек. Если маслопровод по каким-то причинам сильно согнуло, то отвод масла будет затруднен. Итог такой неисправности: турбина, давшая течь через сальники, не только подает сжатый очищенный воздух, но и кидает в него капельки смазки.

Что такое промежуточный охладитель

Как известно, принудительный наддув воздуха под давлением позволяет сжечь больше топлива и добиться существенного прироста мощности ДВС без увеличения физического объема цилиндров. Данное решение широко используется практически на всех современных дизельных моторах, а также применяется в конструкции форсированных бензиновых агрегатов.

Интеркулер является составным элементом, который входит в общую схему реализации турбонаддува. Дело в том, что воздух сильно сжимается турбокомпрессором, в результате чего происходит его нагрев. Если сразу подать в цилиндры разогретый воздух, тогда его объема будет недостаточно для эффективного и полноценного сгорания порции топлива. Мощность мотора снижается, расход горючего также заметно возрастает.

https://youtube.com/watch?v=0iBi7iFxHBs

Зачем нужен интеркулер

Для водителей, которые не особо разбираются в конструкции автомобилей, может быть сразу не понятно, для чего предназначен интеркулер. Чтобы понять его назначение, нужно вспомнить из школьного курса физики, что при сильном нагреве детали могут расширяться, а при охлаждении уплотняться и сжиматься.

На моделях двигателей с турбонаддувом воздух при движении преодолевает пространство нагнетателя и приводится в движение с помощью горячих выхлопных газов. Поскольку выхлопные газы имеют высокую температуру, соответственно и воздух нагревается. Это приводит к расширению смеси, из-за чего теряются ее характеристики, и если в подобном виде ее подавать на сгорание, она сгорит не полностью. Соответственно, смесь нужно предварительно охладить, что и входит в обязанности интеркулера. За счет установленного интеркулера:

• Снижается в целом расход топлива, поскольку оно расходуется более эффективно;
• Увеличивается мощность двигателя, благодаря тому, что поступает хорошо подготовленное топливо;
• Уменьшается число токсичных газов в выхлопе.

Обратите внимание: Интеркулеры ранее автопроизводители устанавливали исключительно на дизельные двигатели, где крайне важно, чтобы температура используемой смеси была низкой. Но в данный момент интеркулеры начали устанавливаться и на бензиновые моторы, чаще это происходит не на заводе, а в автомобильных тюнинг-салонах, при повышении мощностных характеристик двигателя

Сложные задачи

1. Засорение сливного маслопровода. Например, чтобы закрепить маслопровод в процессе ремонта дизельного двигателя, вы применяли обычные герметики. Это может привести к тому, что в результате нагревания они попадут в трубку, и она забьется. Исправить ситуацию поможет аккуратная чистка маслопровода.

2. Проблема вентилирования картера. Она может возникнуть в результате деформации уплотнительных колец поршней и цилиндров. При этом выхлопы оказываются внутри картера и через сливную трубку кидают масло в интеркулер. Решается эта ситуация серьезным ремонтом дизельного двигателя с установкой новых колец, поршней и уплотнителей.

Выявить первичный источник проблемы появления масла в интеркулере и устранить неисправность – это только часть решения задачи. Вам обязательно нужно будет осуществить глубокую чистку самого интеркулера. Необходимо, чтобы масло не смешивалось с воздухом, который движется по радиатору и не вредило качеству топлива.

Для очистки детали можно обратиться в сервисный центр, но это довольно затратная процедура.

Алгоритм самостоятельной очистки интеркулера следующий:

1. Снять деталь.
2. Очистить от загрязнений внутри.
3. Очистить от масла.
4. Высушить.
5. Вернуть в исходное положение.

Весь цикл может занять у вас от двух до трех часов.

Устройство воздушного типа демонтируется просто: нужно извлечь болты, с помощью которых оно закреплено, и разжать хомуты. После этого можно снимать интеркулер. Снятие жидкостных деталей требует больше трудозатрат и нуждается в дополнительных инструментах.

Средство для очистки устройства лучше выбирать согласно инструкции по эксплуатации автомобиля

Такие препараты, как бензин, керосин и уайт-спирит для чистки интеркулера следует применять с осторожностью и только, проконсультировавшись с профессионалами

Дело в том, эти средства могут испортить деталь, поэтому используя их для промывки, вы действуете на свой страх и риск. Однако на профильных форумах есть много информации, подтверждающей применение этих препаратов с положительным результатом и без вреда для охладителя.

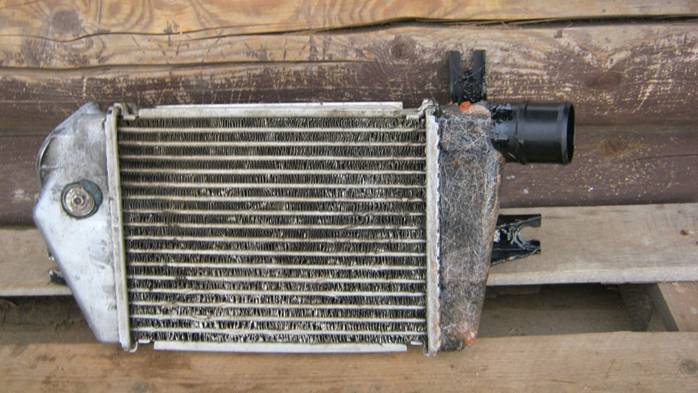

Интеркулер с сильными загрязнениями следует очищать в четыре этапа:

1. Сначала удаляем наросты и камни механическим путем, распрямляем деформированные участки.
2. С помощью автомобильной химии чистим от загрязнений. Используем, например, универсальное средство Profoam 2000. Оно хорошо справляется с жиром и прилипшей грязью. Его достаточно распылить на участке, требующем обработки, и смыть через 30 секунд. Работать с Profoam 2000 следует в перчатках.
3. Промываем охладитель от масла средствами для очистки карбюратора, двигателя или радиатора в соответствии с инструкцией для выбранного препарата.

4. Смываем остатки химических очистителей водой.

Для полной очистки детали может потребоваться от пяти до шести промывок.

Если обнаруживается, что на сотах охладителя присутствует большое количество масла, которое не отмывается с помощью универсальной автомобильной химии, то может понадобиться добавить еще один промежуточный этап очистки. Необходимо залить соты детали керосином, бензином или уайт-спиритом и оставить так на время, пока масло не размокнет.

Сигналом к завершению цикла промывки служит чистая вода, выходящая из охладителя. Также в чистом интеркулере сквозь пластины должен хорошо проходить свет (не меньше, чем на 80%).

На последнем этапе можно применить продувание детали теплым воздухом под малым давлением. Следите за тем, чтобы высокая температура и повышенный напор не испортили устройство.

Интеркулер дизельного двигателя нуждается в регулярной профилактической чистке, даже если масла в нем нет. В процессе использования в нем скапливается пыль и различные отложения, которые нарушают теплообмен и снижают эффективность охлаждения воздуха, что влечет за собой потерю мощности двигателя.

Устранение последствий

Допустим, вы уже все поняли, по каким причинам в радиаторе образовалось масло и тем самым предотвратили это. Но это не всё, так как вам еще нужно сделать чистку самого радиатора (ИНТЕРКУРЕРА). Потому, что если это не выполнить, маслянистые остатки будут перемешиваться с кислородом и проникать в смесь топлива, тем самым способствовать плохому сгоранию. Помимо этого, очень уменьшится охлаждение кислорода в интеркулере, что приведет к дальнейшему ухудшению характеристик транспортного средства. Самое плохое, что может произойти, это возгорание маслянистого вещества, из-за превышения допустимой нормы нагрева двигателя.

Таким образом, просто необходимо сделать чистку радиатору. Перед началом выполнения, снимите его. Большое количество интеркулеров, которые работают по воздушной системе, снять очень легко, для этого просто откручиваем пару болтов и извлекаем хомуты, а вот с веществом для промывки, могут возникнуть проблемы. И дабы узнать, что применить для промывки радиатора от масла, нужно просто на просто прочитать инструкцию по пользованию, так как там, должен быть указан список допустимых компонентов для промывки. Но вдруг вам ничего не удаётся найти, либо те компоненты дорогостоящие, воспользуйтесь обычной химией для автомобиля. Как известно жидкость Profoam 2000 очень эффективная для такого дела.

Если обратиться за помощью в интернет, то можно на различных сайтах и форумах найти рекомендации о том, что можно использовать: растворитель или же бензин, керосин, но помните что без консультации со специалистом ни в коем случае не стоит их применять. Так, как есть такие радиаторы, которые состоят из тоненького материала, и им можно легко навредить подобными средствами. Самым оптимальным вариантом, считается обращение за помощью к специалистам на СТО, но тут придётся раскошелиться.

И вот согласно инструкции интеркулер промыт, далее требуется обработать его от остатков химического вещества обычной водой. Но будьте осторожны, так как наливать жидкость стоит под минимальным давлением, чтобы не повредить середину радиатора из-за большого потока воды. Фильтровать воду стоит 4-6 раз и образование чистой воды в интеркулере станет сигналом завершения промывки. Дабы устранить остатки можно применить компрессор и продуть радиатор воздухом, но только тёплым и с маленькой атмосферой.  Учитывайте тот факт, что большая температура способствует увеличению напора, и приводит к неисправности радиатора. В конце выполнения всех процедур, необходимо почистить само основание системы от лишних загрязнений и далее поставить радиатор на мотор автотранспортного средства.

Диагностика и устранение неисправности

Чтобы устранить эту неисправность необходимо провести диагностику и определить, отчего и почему в интеркулере появилось масло.

Для первичной диагностики при обнаружении масла внутри или снаружи теплообменника или на его патрубках необходимо выполнить следующие шаги:

• Проверить масляный фильтр
• Проверить воздушный фильтр и состояние воздухопроводов
• Проверить, не происходит ли перегрева двигателя в процессе эксплуатации
• Проверить состояние сальников турбины
• Проверить состояния маслопроводов
• Проверить уровень моторного масла в двигателе
• Проверить работоспособность системы вентиляции картерных газов

Причина попадания масла в интеркулер, скорее всего, связана с объектами, перечисленными в этом списке.

Как поступать далее, чтобы устранить неисправность?

Забит масляный фильтр

При засорении масляного фильтра в системе возрастает давление, которое продавливает и разрушает сальники двигателя. Масло начинает подтекать, а турбина кидает его капли внутрь интеркулера. Фильтр в этом случае надо заменить. Однако сальники уже разрушены и их также придется менять.

Грязный воздушный фильтр

Загрязненный фильтр и загрязненный воздухопровод вызывают разряжение, из-за которого в цилиндр поступает недостаточное количество воздуха. Это приводит к переобогащению воздушно-топливной смеси и не дает двигателю работать в оптимальном режиме. Кроме того, из-за создавшейся разницы давлений в турбину, а, значит, и в интеркулер всасываются капельки масла.

Установка чистого фильтра и прочистка воздуховодов снизят течь масла и улучшает параметры работы ДВС.

Перегрев мотора

При неисправной системе охлаждения или при длительной эксплуатации в тяжелых режимах двигатель может перегреваться и закипать. В результате перегрева масло разжижается и начинает усиленно испаряться, повышая давление. Сальники турбины, особенно уже изношенные, не могут обеспечить герметизацию в таких условиях. Подтекающее масло турбина гонит в интеркулер.

В этом случае необходимо проверить состояние системы охлаждения и вентиляции картера, состояние сальников турбины.

Изгиб возвратного маслопровода турбины

Если на маслопроводе обнаружились перегибы и деформации – исправьте его геометрию.

Если этого сделать по каким-то причинам не удается или обнаружена трещина – замените неисправную запчасть.

Повышенный уровень моторного масла

При повышенном уровне масла оно поступает в маслопровод к турбине и выдавливается через сальники, откуда забрасывается в интеркулер.

Избыточное количество моторного масла нужно слить, доведя его уровень до установленных производителем значений. Однако одновременно нужно определить, почему уровень масла оказался повышенным и в случае необходимости устранить неисправность.

Нарушение системы вентиляции картерных газов

Эта неисправность приводит к созданию повышенного давления в картере. При этом масло проникает через маслопровод к турбине и продавливается через ее сальники, а затем потоком воздуха заносится в интеркулер.

В этом случае следует проверять не только систему вентиляции, но и подвергнуть диагностике поршни, ЦПГ. Для правильной диагностики и устранению неисправности в этом случае лучше обратиться к специалистам.

Промывание желудка

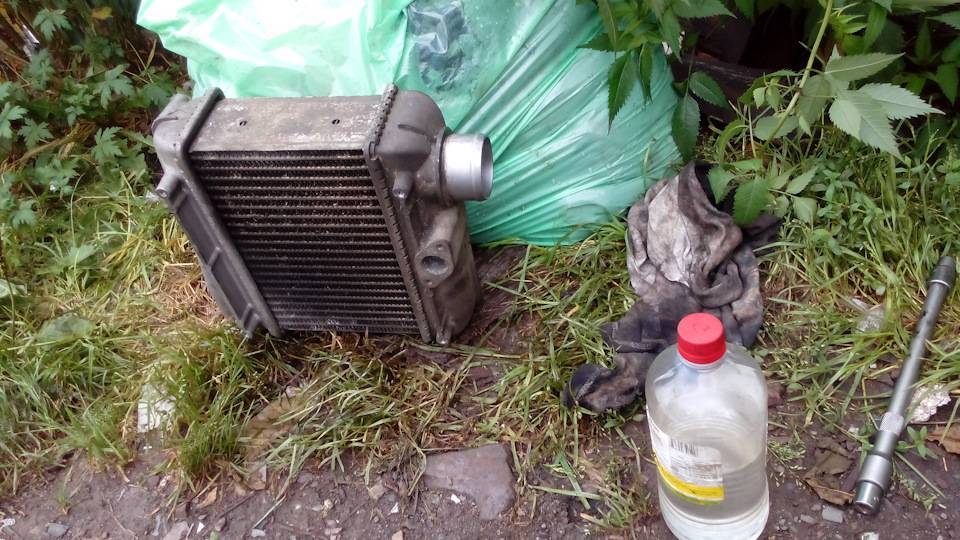

После того как причины заливания интеркулера маслом будут устранены, приступают к промывке воздушного радиатора. В отличие от радиатора охлаждения, интеркулер для промывки от масла необходимо снять, поскольку он обычно не имеет сливного отверстия. Иногда на форумах спрашивают: сливать ли масло из системы смазки двигателя?

А зачем? Если это воздушник, то он никак не пересекается с масляными магистралями. В жидкостном охладителе сливают охлаждающую жидкость. Вот аккумуляторную батарею с целью безопасности необходимо отключить.

Значительные внешние загрязнения удаляют жесткой щеткой, предварительно замочив поверхность устройства

Механические повреждения следует осторожно выправить с помощью плоской отвертки и плоскогубцев. Для внешней очистки можно использовать универсальный автомобильный очиститель Profoam 2000

Аэрозольное средство распыляют на поверхность и во все внутренние щели охлаждающих пластин. По истечении времени, указанного на упаковке (0,5 — 1 мин), растворенную грязь смывают водой. Неплохо использовать моечное устройство Karcher. При этом не следует устанавливать излишне высокое давление, чтобы не повредить ажурные соты охладителя.

Внутренность прибора промывают любыми растворами, растворяющими масло. Один из них — Profoam 1000, продающийся в пластиковых канистрах. Емкости 4 литра будет достаточно, если останется, можно использовать в другой раз.

Способ промывки: заткнуть одну горловину тряпкой, медленно (чтобы не допускать образование воздушных пробок) залить внутрь некоторый объем растворителя. Подождать до одной минуты (не более, потому что средство довольно агрессивно), после чего заткнуть второе отверстие и прополоскать внутренности. Слить образовавшуюся жижу. Операцию повторить 3 — 4 раза. В заключение тщательно промыть полости водой тем же Кэрхером и высушить устройство.

Опасность: предложенный раствор ядовит, с ним необходимо работать в резиновых перчатках и защитных очках.

Еще одно средство, используемое автолюбителями — смесь керосина, бензина и ацетона в равных долях. Залитую смесь выдерживают около суток, после чего прополаскивают радиатор и выливают содержимое. Затем 2 — 3 раза промывают бензином и в заключение прополаскивают горячей водой.

Масло в интеркулере дизельного двигателя

Если вспомнить школьный курс физики, можно сказать, что почти все вещества способны расширяться при значительном нагревании и уплотнении при охлаждении.

Если автомобиль оснащен турбонаддувом, воздух в автомобиле проходит через турбокомпрессор, который перемещается выхлопными газами.

Если двигатель оборудован системой турбонаддува, температура воздуха в топливной смеси повышается до 200 градусов.

Почему турбина гонит масло в интеркулер и каковы последствия

Дополнительные преимущества использования кулера:

• повышенная отзывчивость двигателя на изменение подачи топлива;
• снижение выбросов вредных веществ в окружающую среду;
• снижение расхода топлива.

Все интеркулеры в автомобилях делятся на два типа:

• воздух-воздух В этом случае сжатый воздух проходит через специальные соты (например, радиатор),
• воздух-вода. Поток проходит через бак с холодной водой. Этот вид также требует установки водяного насоса и блока управления.
• В этом случае сжатый воздух проходит через специальные соты (как в радиаторе),

Вне зависимости от типа интеркулера попадание масла на эту деталь постепенно приводит к выходу из строя всей турбо-системы.

Их следует рассматривать как предотвращающие утечку воздуха и газа между турбиной, компрессором и корпусом подшипника.

При нормальной работе турбокомпрессора давление в турбине и компрессоре больше, чем давление в корпусе подшипника.

Турбина гонит масло — точно ли дело в турбине?

Часть турбинного газа и часть сжатого воздуха в компрессоре попадает в корпус подшипника и вместе с моторным маслом проходит по дренажной магистрали в масляный поддон двигателя.

Основные масляные уплотнения турбонагнетателя — это динамические уплотнения, которые работают за счет центробежных сил, предотвращая утечку масла из корпуса подшипника.

Со стороны турбинного колеса на валу имеются две канавки. Паз ближе к рабочему колесу турбины предназначен для установки уплотнительного кольца.

Оснащение двигателя системой турбонаддува приводит к повышению температуры воздуха в топливной смеси до 200 градусов.

В результате смесь расширяется и не сгорает полностью.

Для чего нужен интеркулер на дизеле?

Дополнительные преимущества использования кулера:

• Снижение выбросов вредных веществ в окружающую среду;
• увеличение скорости реакции двигателя на изменение подачи топлива
• снижение расхода топлива.

Схема ниже поможет вам лучше понять, как работает устройство: Существует два типа интеркулеров:

В любом случае паниковать не стоит, сначала нужно понять, что такое интеркулер и почему это турбина. Для начала, как это выглядит? Интеркулер в принципе такой же, только с каналами большего диаметра.

А если в радиаторе автомобиля циркулирует вода или антифриз, воздух проходит через интеркулер, но тоже под давлением. В основном они делятся на два типа, различающиеся расположением.

Масло в интеркулере дизельного двигателя из-за системы вентиляции картера

Данная система присутствует на каждом двигателе. Во время резкого ускорения, а также под нагрузкой горючая смесь создает большее давление, чем обычно. Из-за этого часть газов будет прорываться сквозь компрессионные кольца. В результате увеличивается давление в картере двигателя.

Чтобы компенсировать данный перепад и предотвратить выдавливание масла из сальников и прокладок, была придумана система вентиляции газов. На исправном автомобиле они проходят сквозь интеркулер, а дальше поступают в цилиндры, где и сгорают вместе с топливом. Но со временем система работает хуже. Пружина клапана теряет упругость, а маслоуловитель уже не справляется со своей задачей. В результате давление в картере двигателя возрастает. Это провоцирует попадание частичек масла в радиатор. Данная проблема опасна тем, что может привести к продавливанию сальников. В итоге быстро снижается уровень масла. Но мотор масло не ест – оно попросту выдавливается наружу через некачественные уплотнители.

Также будет снижаться смазывающая способность, мотору грозит масляное голодание. А это влечет за собой появление задиров на валу. Среди характерных признаков проблем с системой вентиляции картера стоит выделить:

Потерю мощности двигателя.
Увеличение расхода топлива.

Если проблему не устранить вовремя, часть масла будет попадать в камеру сгорания. Из-за этого изменится режим горения топлива.

Полезный совет

Решая какие-то проблемы, часто путают причину и следствие. Так и с интеркулером, его замасливание — всего лишь следствие, а причин несколько, и наиболее важная — выброс смазочного масла турбиной из-за износа уплотнителей. К сожалению, износ — это естественный процесс, сопровождающий работу любого механизма, в том числе и турбины ДВС.

Наряду с этим, бывает износ из-за неправильной эксплуатации. При большой скорости вращения ротора подшипники усиленно нагреваются, поэтому для их охлаждения предусмотрена проточная система смазки под давлением, выполняющая одновременно и функцию охлаждения.

После остановки двигателя в конце поездки масляный насос прекращает подачу масла практически мгновенно, в то время как турбина на выбеге вращается еще некоторое время. При этом тепло выделяется, а охлаждения уже нет. Происходит тепловой удар, приводящий в отсутствие смазки к усиленному износу подшипников и уплотнений.

Чтобы исключить это явление, обладателям турбодвигателей рекомендуется не сразу глушить мотор, а позволить ему поработать 2 — 3 минуты на холостых оборотах, пока не снизится температура турбины. Некоторые современные машины оснащаются турботаймером, который останавливает двигатель через некоторое время после поворота ключа. Остальные владельцы могут установить это устройство самостоятельно.

Итак, чтобы поддерживать расчетный режим образования топливно-воздушной смеси на дизельных двигателях с турбонаддувом, необходимо внимательно следить за состоянием системы промежуточного охлаждения воздуха. Главной болезнью надувного дизеля является замасливание интеркулера. Поэтому при появлении первых симптомов — масляных потеков на подводящих патрубках, следует устранить причины возникших нарушений.
