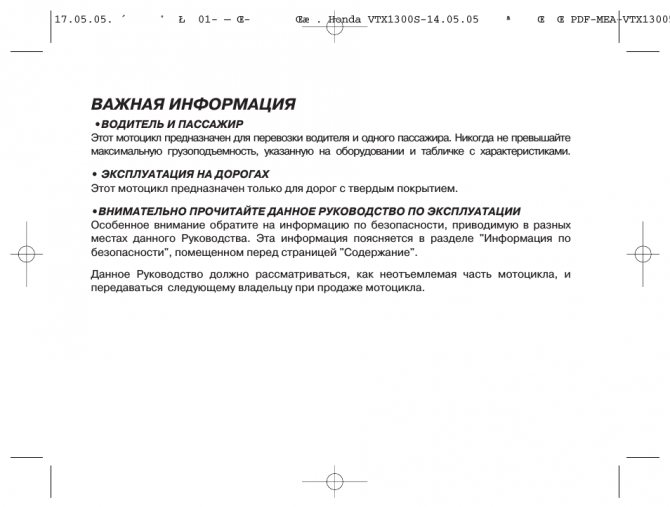

ВАЖНАЯ ИНФОРМАЦИЯ
•ВОДИТЕЛЬ И ПАССАЖИР
Этот мотоцикл предназначен для перевозки водителя и одного пассажира. Никогда не превышайте максимальную грузоподъемность, указанную на оборудовании и табличке с характеристиками.
• ЭКСПЛУАТАЦИЯ НА ДОРОГАХ
Этот мотоцикл предназначен только для дорог с твердым покрытием.
•ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ДАННОЕ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Особенное внимание обратите на информацию по безопасности, приводимую в разных местах данного Руководства. Эта информация поясняется в разделе «Информация по безопасности», помещенном перед страницей «Содержание». Данное Руководство должно рассматриваться, как неотъемлемая часть мотоцикла, и передаваться следующему владельцу при продаже мотоцикла
Данное Руководство должно рассматриваться, как неотъемлемая часть мотоцикла, и передаваться следующему владельцу при продаже мотоцикла.

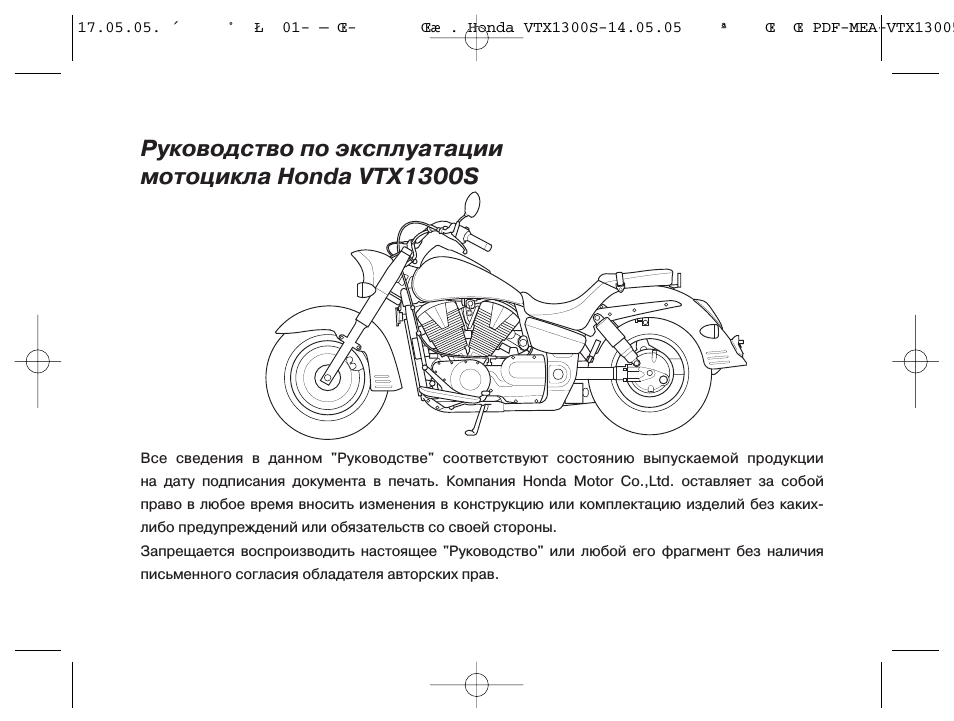

17.05.05. ´
˚
Ł 01- — Œ-
ξ . Honda VTX1300S-14.05.05
ª
ΠΠPDF-MEA-VTX13005
https://youtube.com/watch?v=P6geTeCCGB4
Ремонт и замена сцепления Honda VTX 1300
В качестве одного из важнейших механизмов Honda VTX 1300 является сцепление. Это хоть и достаточно простой конструктивный элемент, однако на него возложена важная задача. В основе работы сцепления лежит сила трения между его дисками. Осуществляется передача крутящего момента мотора ведомым деталям, которые в свою очередь передают крутящий момент КПП.
Необходимость в ремонте сцепления в Москве продиктована различными факторами, среди которых можно выделить интенсивный режим эксплуатации. Кроме того, ремонт сцепления Honda VTX 1300 востребован в случае планового износа отдельных его элементов.
Износ фрикционных накладок.
Деформация демпферных пружин.
Неисправность шлицов корзины сцепления.
Замена фрикционных дисков сцепления Honda VTX 1300;
Ремонт или замену машинки сцепления;
Замена или обслуживание троса сцепления;
Замена и регулировка рычага сцепления.
Видео

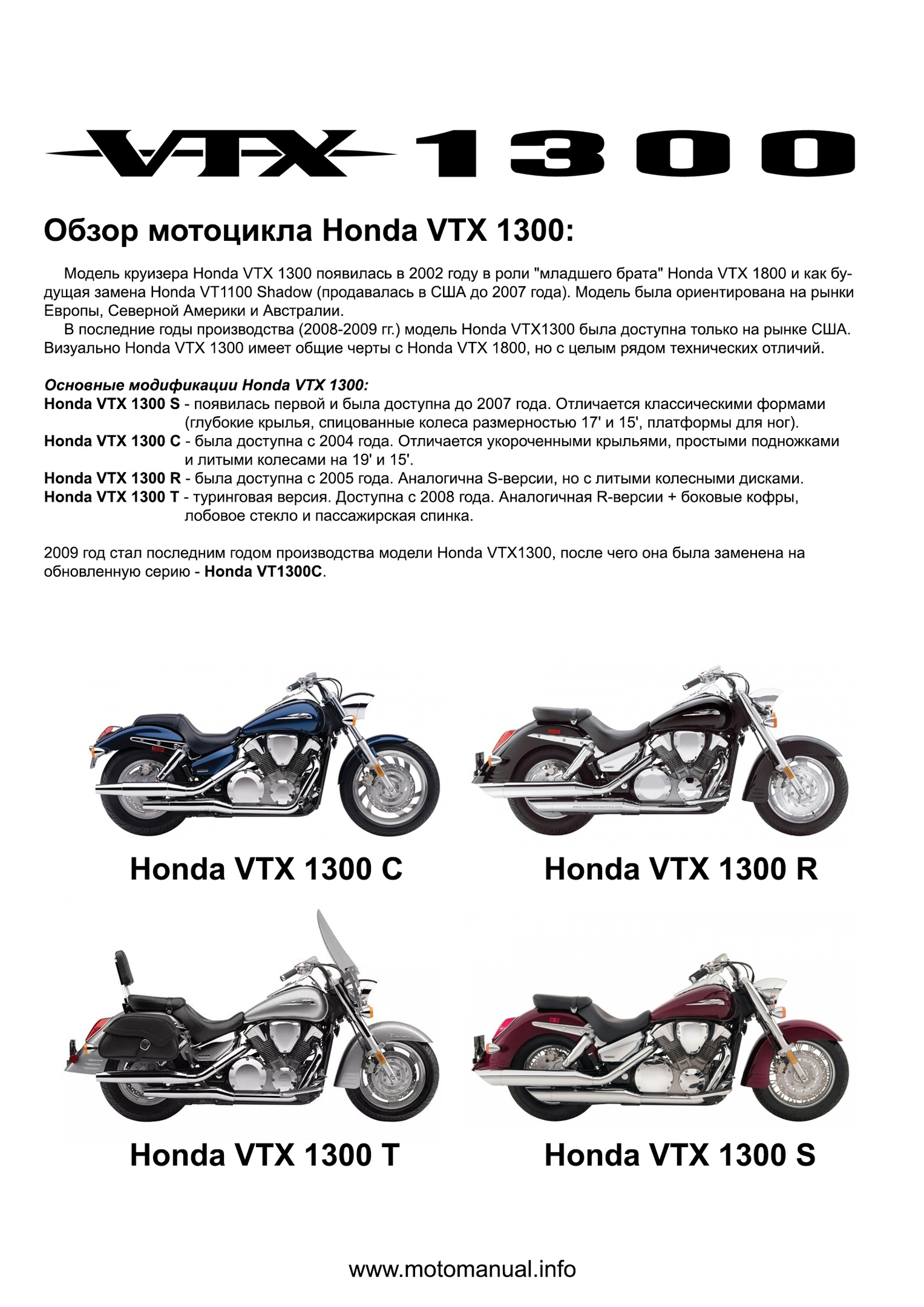

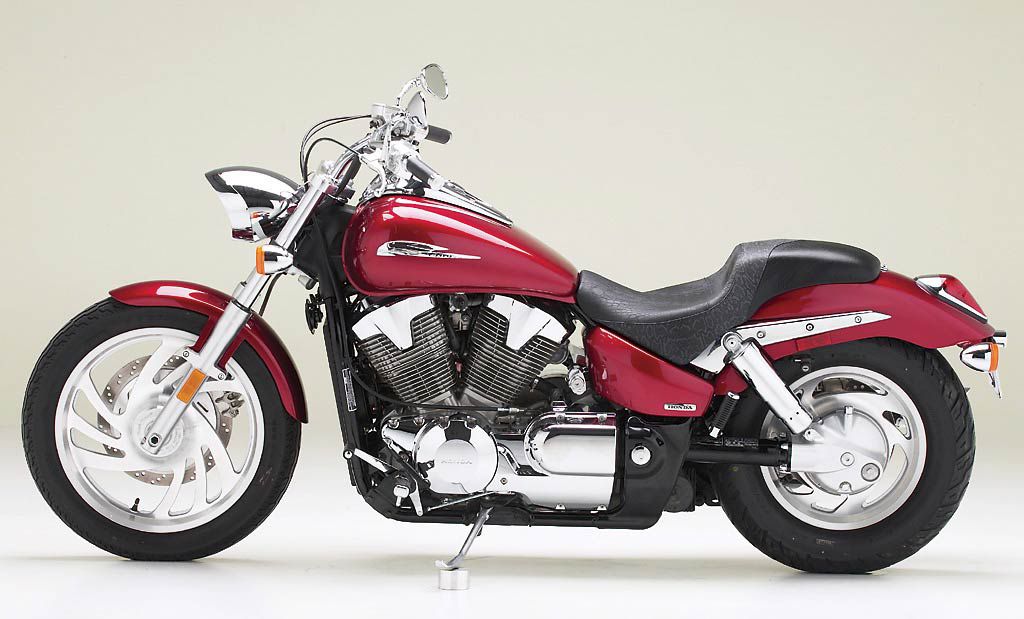

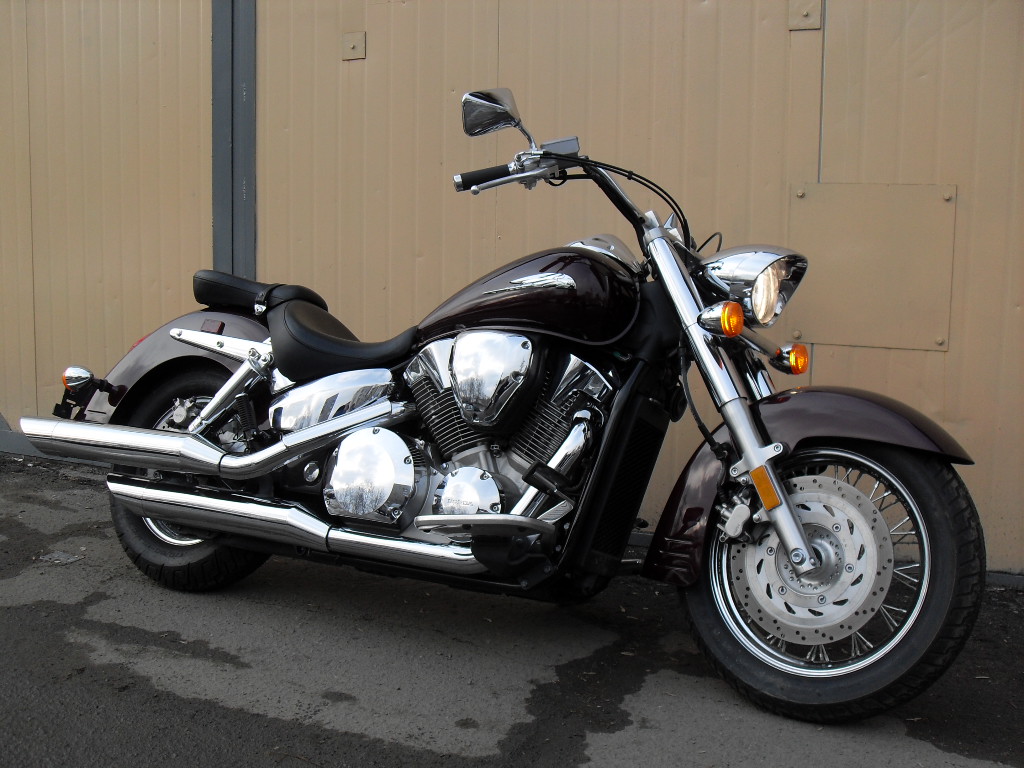

Honda VTX 1300 — мотоцикл, который всегда уверенно стоит на дороге. Являясь младшим в линейке VTX, он, конечно, уступает по характеристиками своему старшему собрату, оснащённому 1,8-литровым мотором, но, тем не менее, и 1300 куб. см., как показала практика, вполне достаточно для любых целей. Интересный факт — несмотря на то, что внешне Honda VTX1800 и VTX1300 очень похожи, двигатели у них совершенно разные. Проще говоря, мотор 1300-кубовой версии был разработан специально для этого мотоцикла, не создан на основе 1800-кубового двигателя. Выпускалась модель с 2001 по 2009 год, после чего была заменена на Honda Fury. Существовало четыре различные версии мотоцикла — C, R, S, T, отличавшиеся друг от друга элементами обвеса и, как следствие, весом. Все модификации оснащались 5-ступенчатыми КПП, одним карбюратором, карданным приводом колеса и V-образным мотором жидкостного охлаждения, выдающим 75 сил и 123 нМ крутящего момента. Двигатель любит низкие обороты, выдавая максимум уже на отметке в 3000 об/мин, и благодаря нему VTX 1300 — круизер очень динамичный, невзирая на солидные размеры и внушительную сухую массу (около 300кг).
К слову о размерах — они действительно вызывают закономерное уважение. Этот мотоцикл не предназначен для хрупких изящных девушек или щуплых байкеров, нет, его типичный владелец — крепкий мужчина, уверенно ворочающий три центнера японской стали. Honda VTX 1300 мощно стоит на дороге, опираясь на внушительные колёса, его стихия — не забитые автомобилями городские улицы, а широкие и просторные шоссе, где он может раскрыть свой потенциал полностью. По городу на VTX ездить тоже, конечно, можно, ездят же люди, но в узком междурядье этот мастодонт чувствует себя не очень уверенно. Зато стоит выехать на шоссе и повернуть на себя правую ручку, как сразу понимаешь, за что многие так любят этот мотоцикл. Благодаря низко расположенному центру тяжести VTX1300 не кажется субъективно настолько тяжёлым, насколько он фактически является, но, когда приходится, неудачно припарковавшись, выталкивать его ногами в горку, сразу понимаешь, куда подевались все его килограммы. На ходу, впрочем, ситуация меняется в лучшую сторону, хотя резкие маневры мотоцикл совсем не любит. На скоростях выше 120-130 км/ч VTX 1300 вообще меняет траекторию движения вальяжно и неохотно, и для этого приходится прикладывать немало усилий.
Развивая максимальную скорость до 200 км/ч, VTX 1300 разгоняется с 0 до 100 км/ч за 5,5 секунд, согласно официальным данным. Не так уж быстро, даже по меркам круизеров, зато он не «сдувается» после 100-120 км/ч, продолжая уверенно набирать скорость. За торможение отвечает система из трёх дисковых тормозов, с двухпоршневыми суппортами спереди и однопоршневым сзади. В целом можно сказать, что для езды в обычном режиме тормозов хватает, но их может оказаться маловато в случае необходимости экстренного торможения, поэтому многие владельцы предпочитают тормоза модернизировать, устанавливая, например, армированные тормозные шланги. Что касается ходовой части, то тут Honda VTX 1300 — типичный большой круизер. Стальная рама, небольшой дорожный просвет, достаточно короткоходные, но при этом не слишком жёсткие подвески — всё по канонам жанра. Свободный ход задних амортизаторов составляет менее 9,5см, и, тем не менее, дискомфорта никакого это в езду не привносит, возможно, отчасти благодаря удобным и умеренно мягким штатным сиденьям, чем-то напоминающим таковые на Yamaha Midnight Star 1300.
Некоторые любят сравнивать VTX 1300 c 1800-кубовой его версией, ставя в упрёк младшему брату более скромные характеристики по сравнению со старшим. Что ж, отчасти это верно — при сравнимом весе и аналогичных размерах VTX1800 намного мощнее. Но при этом он дороже и прожорливее, в то время как 1300-кубовый мотор потребляет около 7 литров на сотню при спокойной езде, а 18-литрового бензобака хватает для довольно долгих поездок. Как бы то ни было, новичкам VTX 1300 рекомендовать не стоит — слишком уж он мощный, огромный и тяжёлый.
009_MOTO_0810_020
Проведя в седле 12 000 км за сезон, я ни разу не пожалел о покупке мотоцикла «по первому зову», без раздумий и приятных мук выбора. Это прекрасная машина с отличным набором юзерских качеств. На ней приятно и кататься, и ездить. Это большой и стильный мотоцикл для каждого, кто оценит его брутально-элегантный дизайн. Кстати, очень неплохой ценовой вариант для тех, кто не может себе позволить VTX1800, но хочет красивый полноценный, а главное, современный круизер. Да, байк не особо расположен к повседневной езде по городской толчее, хотя для вечернего променада до кабачка — фактически идеальный вариант. При дальних поездках необходимо ветровое стекло, багажная спинка, дуги (обязательно!), кофры, лучше дополнительные выносные подножки на дуги. Этим комплектом вы стопроцентно испортите характерный внешний вид мотоцикла, но ведь никто не мешает снять все это перед вечерними покатушками по городу, правда? Главное, что мотоцикл имеет свой неповторимый шарм и характер. А подружитесь ли вы с ним, как это легко удалось сделать мне, решать только вам!
Диагностика и замена цепи ГРМ, ремонт натяжителя цепи ГРМ Honda VTX 1300
Довольно часто неисправность цепи газораспределительного механизма (ГРМ) Honda VTX 1300 обусловлена увеличением шага между звеньями. Как результат, двигатель начинает неправильно работать на холостом ходу. Поэтому вовсе неудивительно, что цепь начинает перескакивать одновременно на несколько зубьев. Чем это чревато? Во-первых, двигатель будет глохнуть. Во-вторых, могут быть замяты клапаны. А это в свою очередь может потребовать дорогостоящего ремонта двигателя. Поэтому при обнаружении первых признаков неисправности рекомендуется заменить цепь ГРМ на Honda VTX 1300.
Прочие инструкции Honda
Honda Газонокосилки HRM215SDA MZBB-6092327 through 6094477 Руководство по эксплуатации
Популярность:
703 просмотры
Подсчет страниц:
83 страницы
Тип файла:
PDF
Размер файла:
2.69 Mb
Скачать (PDF 2.69 Mb)Читать онлайн (83 страницы)
Honda Газонокосилки HRX217HXA MA GA -1400001 through 1499999 Руководство по эксплуатации
Популярность:
704 просмотры
Подсчет страниц:
24 страницы
Тип файла:
PDF
Размер файла:
2.58 Mb
Скачать (PDF 2.58 Mb)Читать онлайн (24 страницы)
Honda Газонокосилки HRZ216TDA MA FA -1000001 through 9999999 Руководство по эксплуатации
Популярность:
704 просмотры
Подсчет страниц:
72 страницы
Тип файла:
PDF
Размер файла:
2.65 Mb
Скачать (PDF 2.65 Mb)Читать онлайн (72 страницы)
Honda Газонокосилки HR215SMA MZA M-6000001 through 6180949 Руководство по эксплуатации
Популярность:
705 просмотры
Подсчет страниц:
73 страницы
Тип файла:
PDF
Размер файла:
2.15 Mb
Скачать (PDF 2.15 Mb)Читать онлайн (73 страницы)
Honda Газонокосилки HR215SXA MZA M-6224574 through 9999999 Руководство по эксплуатации
Популярность:
705 просмотры
Подсчет страниц:
95 страницы
Тип файла:
PDF
Размер файла:
12.72 Mb
Скачать (PDF 12.72 Mb)Читать онлайн (95 страницы)
Honda Газонокосилки HR21PXA HR21K1-1100004 through 1127597 Руководство по эксплуатации
Популярность:
705 просмотры
Подсчет страниц:
38 страницы
Тип файла:
PDF
Размер файла:
1.4 Mb
Скачать (PDF 1.4 Mb)Читать онлайн (38 страницы)
Honda Газонокосилки HRB215HXA MZBA -6215713 through 6248004 Руководство по эксплуатации
Популярность:
705 просмотры
Подсчет страниц:
92 страницы
Тип файла:
PDF
Размер файла:
3.32 Mb
Скачать (PDF 3.32 Mb)Читать онлайн (92 страницы)
Honda Газонокосилки HRB215HXA MZBA -6300001 through 6399999 Руководство по эксплуатации
Популярность:
705 просмотры
Подсчет страниц:
101 страницы
Тип файла:
PDF
Размер файла:
3.99 Mb
Скачать (PDF 3.99 Mb)Читать онлайн (101 страницы)
Honda Газонокосилки HRB215SDA MZBA -6213278 through 6215712 Руководство по эксплуатации
Популярность:
705 просмотры
Подсчет страниц:
87 страницы
Тип файла:
PDF
Размер файла:
3.04 Mb
Скачать (PDF 3.04 Mb)Читать онлайн (87 страницы)
Honda Газонокосилки HRB215SXA MZBA -6400001 through 9999999 Руководство по эксплуатации
Популярность:
705 просмотры
Подсчет страниц:
99 страницы
Тип файла:
PDF
Размер файла:
1.42 Mb
Скачать (PDF 1.42 Mb)Читать онлайн (99 страницы)
Технические характеристики
Технические характеристики Honda Shadow 400:
| Модель | Honda Shadow 400 |
| Тип мотоцикла | круизер |
| Год выпуска | 1997-2016 |
| Рама | стальная трубчатая |
| Тип двигателя | 2-цилиндровый, 4-тактный, V-образный |
| Рабочий объем | 398 см³ |
| Диаметр цилиндра/ход поршня | 64,0 x 62,0 мм |
| Степень сжатия | 9.8:1 – Shadow 400 (1997-2008), Slasher 10.3:1 – Classic, Custom, VT400S |
| Охлаждение | жидкостное |
| Количество клапанов на цилиндр | SOHC, 3 клапана на цилиндр |
| Система подачи топлива | Карбюратор, 2x Keihin 34 mm – Shadow 400 (1997-2008), Slasher PGM-Fi (электронный впрыск) – Classic, Custom, VT400S |
| Тип зажигания | цифровое транзисторное |
| Максимальная мощность | 33,0 л.с. (24,3 кВт) при 7500 об/мин – Shadow 400 (1997-2008), Slasher 31,0 л.с. (22,8 кВТ) при 7000 об/мин – Classic, Custom, VT400S |
| Максимальный крутящий момент | 34 Нм (3,5 кг*м) при 5500 об/мин – Shadow 400 (1997-2008), Slasher 33 Нм (3,4 кг*м) при 3500 об/мин – Classic, Custom 32 Нм (3,3 кг*м) при 3500 об/мин – VT400S |
| Сцепление | Многодисковое в масляной ванне, тросовый привод |
| Коробка передач | 5-ступенчатая |
| Тип привода | Цепь – Shadow 400 (1997-2008), Slasher, VT400S Кардан – Classic, Custom |
| Размер передней шины | 100/90-19 (57H) – VT400S 120/90-17 (64S) – Shadow 400 (1997-2008), Classic 110/80-19 (59S) – Shadow 400 Slasher 90/90-21 M/C (54S) – Shadow 400 Custom |
| Размер задней шины | 170/80-15M/C (77S) – Shadow 400 (1997-2008) 160/80-15M/C (74S) – Shadow 400 Classic, Custom, Slasher 150/80-B16 M/C (71H) – VT400S |
| Передние тормоза | 1 диск, 296 мм, 2-поршневой суппорт |
| Задние тормоза | барабан |
| Передняя подвеска | Телескопическая вилка, 140 мм – Shadow 400 (1997-2008) Телескопическая вилка, 108 мм – Shadow 400 Slasher Телескопическая вилка, 117 мм – Shadow 400 Classic Телескопическая вилка, 115 мм – Shadow 400 Custom Телескопическая вилка, 118 мм – VT400S |
| Задняя подвеска | маятниковая с двумя амортизаторами, 90 мм – Shadow 400 (1997-2008), Classic, Custom, VT400S маятниковая с двумя амортизаторами, 80 мм – Shadow 400 Slasher |
| Длина мотоцикла | 2455 мм – Shadow 400 (1997-2008) 2310 мм – Shadow 400 Slasher 2510 мм – Shadow 400 Classic 2445 мм – Shadow 400 Custom 2295 мм – VT400S |
| Ширина мотоцикла | 945 мм – Shadow 400 (1997-2008) 795 мм – Shadow 400 Slasher 920 мм – Shadow 400 Classic 835 мм – Shadow 400 Custom 870 мм – VT400S |
| Высота мотоцикла | 1105 мм – Shadow 400 (1997-2008) 1060 мм – Shadow 400 Slasher 1125 мм – Shadow 400 Classic 1130 мм – Shadow 400 Custom 1135 мм – VT400S |
| Колесная база | 1625 мм – Shadow 400 (1997-2008), Slasher 1640 мм – Shadow 400 Classic 1655 мм – Shadow 400 Custom 1560 мм – VT400S |
| Высота по седлу | 695 мм – Shadow 400 (1997-2008) 645 мм – Shadow 400 Slasher 660 мм – Shadow 400 Classic 650 мм – Shadow 400 Custom 750 мм – VT400S |
| Минимальный дорожный просвет (клиренс) | 140 мм – Shadow 400 (1997-2008) 130 мм – Shadow 400 Slasher, Classic, Custom 155 мм – VT400S |
| Разгон до 100 км/ч | |
| Максимальная скорость | 145 км/ч |
| Емкость бензобака | 14,0 л (включая резерв – 3,6 л) – Shadow 400 (1997-2008), Classic, Custom 13,0 л (включая резерв – 4,0 л) – Shadow 400 Slasher 10,0 л (включая резерв – 2,5 л) – VT400S |
| Масса мотоцикла (сухая) | 225 кг – Shadow 400 (1997-2008) 217 кг – Shadow 400 Slasher |
| Масса мотоцикла (снаряженная) | 242 кг – Shadow 400 (1997-2008) 232 кг – Shadow 400 Slasher 255 кг – Shadow 400 Classic 244 кг – Shadow 400 Custom 229 кг – VT400S |
Приборы
Здесь тоже всё напоминает о происхождении модели. Панель, расположенная на бензобаке, соответствует всем канонам. Подсветка работает хорошо. И в темноте все приборы отлично читаются. Отсутствие тахометра, очевидно, обусловлено особенностями стиля. Однако, он ещё никому не мешал.
Но главный просчёт – отсутствие указателя уровня топлива. Хотя модель предназначена для дальних поездок по загородным шоссе. Радует то, что карбюраторная система питания позволяет вручную перейти на резерв. О перегреве мотора свидетельствует большая лампочка. Правда, чтобы довести мотоцикл до такого состояния нужно сильно постараться. Внушительные рёбра радиатора охлаждающей системы своё дело выполняют отлично.
Посмотреть на спидометр, чтобы узнать скорость, довольно сложно. Для этого нужно проявить истинную гибкость, ловкость и смелость. Главное, не забывать следить в этот момент за дорогой.
Модельный ряд
Сегодня флагмана японского производителя именуют Honda CB 1300SF либо CB1300 Super Four. А поскольку не все наши соотечественники способны приобрести новую модель, спрос на мототехнику с пробегом остается актуален. Ведь даже японские байки первого поколения имеют существенные достоинства. Honda cb 1300 – отнюдь не исключение.
Первое поколение героя темы приходится на 1998-2002 гг. Как мы уже говорили, ранние модели были предназначены для японского рынка и имели дизайн, аналогичный CB 1000. Индексация рамы хонда сб 1300 выглядит следующим образом: SC-XXXXXXX. Максимальная мощность карбюраторного двигателя составляет 100 л.с. До 2001 года мотоцикл имеет 6-поршневые суппорты переднего плана, а после – 4-поршневые. Диаметр встроенных в вилку перьев составляет 45 мм. В качестве задней системы амортизации выступает подвеска Pro-Link. Передняя и задняя покрышки имеют диаметр 130 и 190 мм. соответственно. Готовая к поездке масса мотоцикла составляет 270-275 кг.
Следующее второе по счету поколение стартует в 2003 году. При обзоре хонда сб 1300 видео можно заметить, что преемник оброс острым хвостом, получил 5-лучевые колесные диски и обновленный дизайн силовой установки. Последняя усовершенствовалась в плане впрыска: вместо карбюратора стал использоваться инжектор, что позволяет достигнуть мощности в 115 л.с. Диаметр вилочных перьев уменьшился на 2 мм., а покрышки стали тоньше на 10 мм. Подвеска сзади Pro-Link лишилась прогрессии. Поменялась и аббревиатура рамы: SC54-XXXXXXX. Каждый байк с АBC «похудел» до 252 кг.
Начиная с 2005 года среди мото Honda cb 1300 стал встречаться новичок Super Bold’Or с передним обтекателем, прямолинейной фарой и боковыми бардачками вместимостью до 1 л. В 2009 году модельный ряд пополнился Super Touring класса спорт-туризм. Этот 284-килограммовый силач имеет два 29-литровых кофра, комбинированные АBC-тормоза и новую выхлопную систему.
Таким образом, хонда сб 1300 технические характеристики позволяют понять, что его основными конкурентами являются «японцы» с аналогичной кубатурой: Kawasaki ZRX 1200, Yamaha XJR 1300, Suzuki GSF 1200 – GSX 1400 Bandit и Inazuma соответственно.
Post Views: 4 819
MotoNoob.ru
Технические характеристики
| Модель | Honda VTX1300 |
|---|---|
| Тип мотоцикла | круизер |
| Год выпуска | 2002-2009 |
| Рама | стальная трубчатая |
| Тип двигателя | 2-цилиндровый, 4-тактный, V-образный |
| Рабочий объем | 1312 куб. см. |
| Диаметр цилиндра/ход поршня | 89,5 x 104,3 мм |
| Степень сжатия | 9.2:1 |
| Охлаждение | жидкостное |
| Количество клапанов на цилиндр | SOHC, 3 клапана на цилиндр |
| Система подачи топлива | карбюратор, 1x Keihin CV, 38 мм |
| Тип зажигания | транзисторное |
| Максимальная мощность | 74,8 л.с (55,0 кВт) при 5000 об/мин |
| Максимальный крутящий момент | 123 Нм (12,5 кг*м) при 3000 об/мин |
| Коробка передач | 5-ступенчатая |
| Тип привода | кардан |
| Размер передней шины | 140/80-17M/C (69H) – VTX1300S / VTX1300R 110/90-19M/C (62H) – VTX1300C |
| Размер задней шины | 170/80-15M/C (77H) |
| Передние тормоза | 1 диск, 336 мм, 2-поршневой суппорт |
| Задние тормоза | 1 диск, 296 мм, 1-поршневой суппорт |
| Передняя подвеска | 41 мм телескопическая вилка, ход – 110 мм |
| Задняя подвеска | маятниковая с двумя амортизаторами (5-ступенчатая рег. преднатяга), ход – 94 мм – VTX1300S / VTX1300R маятниковая с двумя амортизаторами (5-ступенчатая рег. преднатяга), ход – 91 мм – VTX1300C |
| Длина мотоцикла | 2575 мм – VTX1300S / VTX1300R 2400 мм – VTX1300C |
| Ширина мотоцикла | 960 мм – VTX1300S / VTX1300R 920 мм – VTX1300C |
| Высота мотоцикла | 1125 мм – VTX1300S / VTX1300R 1110 мм – VTX1300C |
| Колесная база | 1670 мм – VTX1300S / VTX1300R 1665 мм – VTX1300C |
| Минимальный дорожный просвет (клиренс) | 130 мм – VTX1300S / VTX1300R 125 мм – VTX1300C |
| Высота по седлу | 685 мм – VTX1300S / VTX1300R 697 мм – VTX1300C |
| Разгон до 100 км/ч | 5,3 сек |
| Максимальная скорость | 178 км/ч |
| Емкость бензобака | 18,0 л |
| Масса мотоцикла (сухая) | 305 кг – VTX1300S / VTX1300R 296 кг – VTX1300C |
На дороге
Манёвренность Honda VTX 1300 на малой скорости совсем не радует опять же по причине веса. Ворочать его по пробкам – не самое приятное занятие. А учитывая тот факт, что он имеет нескромную ширину, езда по забитому городу по времени получается почти как на машине. Серьёзная проблема в этом плане – «рогатый» руль. Нужно постараться, чтобы не снести зеркала заднего вида.
Однако устраивать скоростные заезды в городском потоке – нецарское дело. В городе аппарат предполагает вальяжную размеренную езду. При этом, как и пристало настоящему чопперу, на шоссе он прекрасно держит прямую. Он очень уверенно мчится вперёд. И, кажется, что никто его с курса не собьёт. А солидный внешний вид позволяет пользоваться на дороге уважением. На этом мотоцикле не приходиться «проситься», чтобы пропустили. Водители машин сами съезжают в сторону.
Краткая история модели
Модель: Honda Shadow 400 (Япония). Номер рамы: NC34-100XXXX. Заводское обозначение: NV400C2V.
1998 г. — без существенных изменений.
Модель: Honda Shadow 400 (Япония). Номер рамы: NC34-110XXXX. Заводское обозначение: NV400C2W.
1999 г. — без существенных изменений.
Модель: Honda Shadow 400 (Япония). Номер рамы: NC34-120XXXX, NC34-125XXXX. Заводское обозначение: NV400C2X, NV400CX.
2000 г. — появление модификации Honda Shadow 400 Slasher.
Модель: Honda Shadow 400; Honda Shadow 400 Slasher (Япония). Номер рамы: NC34-140XXXX; NC40-100~, NC40-110~. Заводское обозначение: NV400C2; NV400DCy.
2001 г. — без существенных изменений.
Модель: Honda Shadow 400; Honda Shadow 400 Slasher (Япония). Номер рамы: NC34-150~; NC40-120~. Заводское обозначение: NV400C21; NV400DC1.
2002 г. — без существенных изменений. Временно производится только версия Slasher 400.
Модель: Honda Shadow 400 Slasher (Япония). Номер рамы: NC40-130~. Заводское обозначение: NV400DC2.
2003 г. — без существенных изменений. Временно производится только обычная версия Shadow 400.
Модель: Honda Shadow 400 (Япония). Номер рамы: NC34-160~; NC34-230~. Заводское обозначение: NV400C23; NV400C3.
2004 г. — без существенных изменений.
Модель: Honda Shadow 400; Honda Shadow 400 Slasher (Япония). Номер рамы: NC34-170~; NC40-140~. Заводское обозначение: NV400C4; NV400DC4.
2005 г. — без существенных изменений.
Модель: Honda Shadow 400; Honda Shadow 400 Slasher (Япония). Номер рамы: NC34-180~; NC40-150~. Заводское обозначение: NV400C5; NV400DC5.
2006 г. — без существенных изменений.
Модель: Honda Shadow 400; Honda Shadow 400 Slasher (Япония). Номер рамы: NC34-190~; NC40-160~. Заводское обозначение: NV400C6; NV400DC6.
2007 г. — без существенных изменений.
Модель: Honda Shadow 400; Honda Shadow 400 Slasher (Япония). Номер рамы: NC34-400~; NC40-170~. Заводское обозначение: NV400C7; NV400DC7.
2008 г. — последний год выпуска NV400 Shadow и NV400DC Slasher.
Модель: Honda Shadow 400; Honda Shadow 400 Slasher (Япония). Номер рамы: NC34-410~; NC40-180~. Заводское обозначение: NV400C8; NV400DC8.
2009 г. (21 октября 2008 года) — на смену прошлым версиям приходят новые — Classic и Custom. Honda Shadow 400 Classic отличается от прошлой версии Honda Shadow 400 формой крыльев, раздельным выхлопом (2-в-2), формой крышки воздушного фильтра, тормозным диском на правой стороне, инжектором, карданным приводом и чуть более узким задним колесом (160 мм вместо 170 мм). Версия Honda Shadow 400 Custom отличается от прошлой версии Slasher передним колесом на 21′ (вместо 19′), формой заднего крыла, формой крышки воздушного фильтра, инжектором, карданным приводом и топливным баком на 14 л (вместо 13 л). Также новые модификации получили другие передаточные числа КПП и другие настройки подвесок. Данные модели позиционируют как мотоциклы 2009 года и имеют заводской код VT400 (вместо NV400).
Модель: Honda Shadow 400 Classic; Honda Shadow 400 Custom (Япония). Номер рамы: NC44-100~; NC45-100~. Заводское обозначение: VT400C9, VT400CA9; VT400C29, VT400C2F9.
2010 г. — появление модификации Honda VT400S.
Модель: Honda Shadow 400 Classic; Honda Shadow 400 Custom; Honda VT400S (Япония). Номер рамы: NC44-100~; NC45-100~; NC46-100~. Заводское обозначение: VT400C9, VT400CA9; VT400C29, VT400C2F9; VT400S.
2011 г. — без существенных изменений.
Модель: Honda Shadow 400 Classic; Honda Shadow 400 Custom; Honda VT400S (Япония). Номер рамы: NC44-100~; NC45-100~; NC46-100~. Заводское обозначение: VT400C9, VT400CA9; VT400C29, VT400C2F9; VT400S.
2012 г. — без существенных изменений.
Модель: Honda Shadow 400 Classic; Honda Shadow 400 Custom; Honda VT400S (Япония). Номер рамы: NC44-100~; NC45-100~; NC46-100~. Заводское обозначение: VT400C9, VT400CA9; VT400C29, VT400C2F9; VT400S.
2013 г. — без существенных изменений.
Модель: Honda Shadow 400 Classic; Honda Shadow 400 Custom; Honda VT400S (Япония). Номер рамы: NC44-100~; NC45-100~; NC46-100~. Заводское обозначение: VT400C9, VT400CA9; VT400C29, VT400C2F9; VT400S.
2014 г. — без существенных изменений. Последний год выпуска модификаций VT400S и Custom.
Модель: Honda Shadow 400 Classic; Honda Shadow 400 Custom; Honda VT400S (Япония). Номер рамы: NC44-100~; NC45-100~; NC46-100~. Заводское обозначение: VT400C9, VT400CA9; VT400C29, VT400C2F9; VT400S.
2015 г. — без существенных изменений.
Модель: Honda Shadow 400 Classic (Япония). Номер рамы: NC44-100~. Заводское обозначение: VT400C9, VT400CA9.
2016 г. — последний год выпуска модификации Classic.
Модель: Honda Shadow 400 Classic (Япония). Номер рамы: NC44-100~. Заводское обозначение: VT400C9, VT400CA9.
Диагностика и замена цепи ГРМ, ремонт натяжителя цепи ГРМ Honda VT 400 Shadow
Довольно часто неисправность цепи газораспределительного механизма (ГРМ) Honda VT 400 Shadow обусловлена увеличением шага между звеньями. Как результат, двигатель начинает неправильно работать на холостом ходу. Поэтому вовсе неудивительно, что цепь начинает перескакивать одновременно на несколько зубьев. Чем это чревато? Во-первых, двигатель будет глохнуть. Во-вторых, могут быть замяты клапаны. А это в свою очередь может потребовать дорогостоящего ремонта двигателя. Поэтому при обнаружении первых признаков неисправности рекомендуется заменить цепь ГРМ на Honda VT 400 Shadow.
Особенности выпуска
Таким образов в 1997 году, параллельно с «американской тенью» (Shadow 750 A.C.E.) выпускается внутрияпонский вариант — меньший двигатель, мощность, хуже динамика, но зато за вполне демократичную цену. Пользователи, увидевшие новое творение были в восторге: «Да это же настоящий литр, только менее прожорлив».
Так как документация байков проходила по заводам в одно время, многие детали они копируют друг от друга. Но, есть одна небольшая деталь, из-за которой у мотоциклов оказалась разная судьба.
Это модель-прототип. Младшая планировалась на замену Steed 400, а следовательно многие детали брала и от него.
Модель просуществовала до 2016 года, получая рестайлинги в те же года что и у старшей.
Цены
Цена вторничного рынка на неё стартует от 3000$. В стоимость нужно включить расходы на доставку из Японии, и «растаможку». Так как модель оставалась японской и при этом производство постепенно сокращалось — версии с пробегом в РФ рассматривать не стоит (мнение редактора, то есть моё).
Подвеска
Благодаря массивной раме из трубчатой стали, мотоцикл обладает длинной классической посадкой. Крупная передняя вилка имеет ход в 130 мм и неплохую реакцию. Задние хромированные амортизаторы получили ход в 41 мм. Они включают в себя систему внутренних клапанов, которая увеличивает комфортабельность поездки. Тем не менее посадка остаётся жестковатой.
Подвеска позволяет, не сбавляя скорости, преодолевать мелкие ямки. Главное, не увлекаться и следить, чтобы вдогонку за мелкими не появились крупные. Ведь тогда мягкая передняя вилка запросто может дать пробой. А вот заднюю подвеску гораздо сложнее заставить сработать на весь ход. Вообще, неплохая деталь, как для чоппера.
Модификации
Мотоцикл производили в пяти модификациях.
Первой в производство в 1998 г. запустили версию Fw CB 1300, технические параметры которой рассмотрены выше.
В 1999 г. появилась модификация CB1300Fx. От прежней версии она отличается наличием регулятора жесткости вилки и центральной подножки.
В следующем году представили модификацию CB1300Fy, у которой изменили лишь оформление: приборы получили оранжевую подсветку вместо голубой, радиатор окрасили в серебристый цвет, а суппорты тормозов — в золотистый.
В 2001 г. на модификации CB1300F1 сменили 6-поршневые тормоза на 4-поршневые.
В то же время тиражом в 500 шт. выпустили версию CB1300SF SP, отличающуюся одиночным глушителем и окраской с преобладанием красного цвета.
В 2002 г. была представлена единственная версия, продаваемая в Европе — CB1300F2 (CB1300S/F SP). Она имеет сине-белую расцветку и также одиночный глушитель.
Симптомами ремонта двигателя на Honda VTX 1300 являются:
- Посторонний шум в двигателе
- Большой расход масла
- Расход охлаждающей жидкости
- Малая компрессия в двигателе либо большая разница между цилиндрами
- Чрезмерная высокая компрессия, связанная с нагаром в камере сгорания
- Сизый дым из глушителя
- Явная утечка масла из двигателя
- Проблемы с коробкой передач
Разборка Honda VTX 1300 для снятия двигателя
Снятие двигателя Honda VTX 1300
Очистка двигателя перед разбором
Разборка мотора
Полная дефектовка двигателя
Очистка двигателя от металлической стружки и других загрязнений
Диагностика всех подшипников и зубчатых передач двигателя
Замена изношенных / сломанных / гнутых деталей
Сборка двигателя
Проверка зазоров клапанного механизма
Установка двигателя на Honda VTX 1300
Окончательная сборка Honda VTX 1300, запуск
Все работы по ремонту двигателя проводит высококвалифицированный моторист с большим опытом работы. Дается гарантия 1 год на все производимые работы.
Отделка и вес
Как для чоппера отделка довольно бедновата. Некоторые блестящие элементы сделаны из пластика вместо металла. Но с другой стороны, мотоцикл весит более 300 килограмм. И лишнее железо ему явно некстати. Такой внушительный вес напоминает о себе во время парковки. Перекатывать мотоцикл вручную на ровной площадке тяжеловато. А если после необдуманной парковки выезжать нужно задом и под горку, то лучше, наверное, дождаться, пока соседние транспортные средства удалятся и можно будет выехать без перекатывания. В общем, мотоцикл тяжеловат. И в случае неграмотного паркинга может принести серьёзные проблемы.

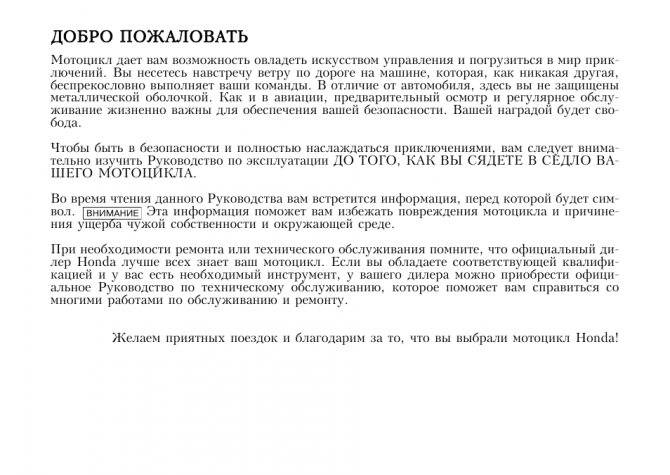

Добро п пожаловать
- Изображение
- Текст
Мотоцикл дает вам возможность овладеть искусством управления и погрузиться в мир прик-
лючений. Вы несетесь навстречу ветру по дороге на машине, которая, как никакая другая,
беспрекословно выполняет ваши команды. В отличие от автомобиля, здесь вы не защищены
металлической оболочкой. Как и в авиации, предварительный осмотр и регулярное обслу-
живание жизненно важны для обеспечения вашей безопасности. Вашей наградой будет сво-
бода. Чтобы быть в безопасности и полностью наслаждаться приключениями, вам следует внима-
тельно изучить Руководство по эксплуатации ДО ТОГО, КАК ВЫ СЯДЕТЕ В СЕДЛО ВА-
ШЕГО МОТОЦИКЛА. Во время чтения данного Руководства вам встретится информация, перед которой будет сим-
вол. Эта информация поможет вам избежать повреждения мотоцикла и причине-
ния ущерба чужой собственности и окружающей среде. При необходимости ремонта или технического обслуживания помните, что официальный ди-
лер Honda лучше всех знает ваш мотоцикл. Если вы обладаете соответствующей квалифи-
кацией и у вас есть необходимый инструмент, у вашего дилера можно приобрести офици-
альное Руководство по техническому обслуживанию, которое поможет вам справиться со
многими работами по обслуживанию и ремонту.
Желаем приятных поездок и благодарим за то, что вы выбрали мотоцикл Honda!
ДОБРО П
ПОЖАЛОВАТЬ
