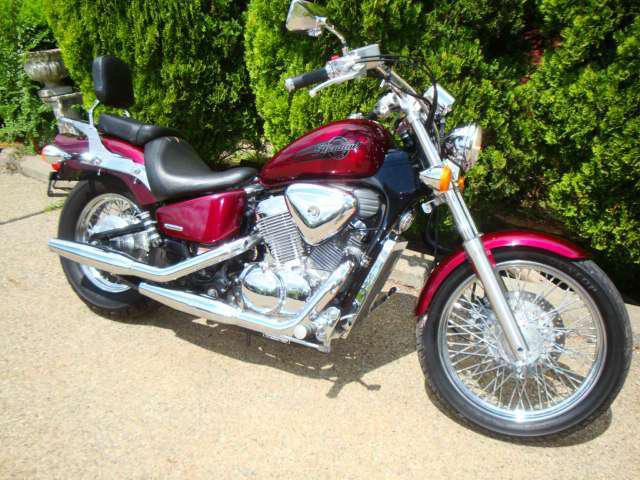

Honda Steed 600 является, пожалуй, одним из самых популярных и узнаваемых круизеров. Несмотря на то, что выпускался этот компактный чоппер всего восемь лет, с 1988 по 1996 год, он так хорошо продавался, что выпущено былоогромное количество экземпляров этой модели, и даже сейчас, спустя двадцать лет после снятия Steed с производства, у этого байка есть целая армия поклонников, а сами эти мотоциклы нередко можно увидеть на городских улицах.
Внешне эксплуатируя стиль Harley-Davidson, Honda Steed 600 весьма напоминает знаменитую модель Dyna этого американского производителя. Нет, конечно, мало-мальски разбирающийся в технике мотоциклист никогда не спутает брутального американца и небольшого японца, но общее сходство присутствует. В США, кстати, Steed тоже успешно продавался, правда, под названием Honda VLX 600 Shadow. В Европе же мотоцикл носил название Honda VT 600 C. Параллельно с ним в Японии выпускалась и версия для внутреннего рынка —Honda Steed 400, отличающаяся от старшего собрата, по сути, только двигателем.
Почему же эта модель стала настолько популярной? Ответ лежит на поверхности. Сколько лет большинству экземпляров? Как минимум — два десятка. А часто ли вы видите Honda Steed 600 на улице? наверняка часто. Вот вам и ответ — этот мотоцикл неспроста заслужил славу неубиваемого стального коня, который при должном содержании и своевременном обслуживании может служить своему владельцу практически вечно. Хотя, конечно, многим поклонникам суровых чопперов быстро надоедает 600-кубовый мотор, и они начинают посматривать на технику посерьёзнее. Двигателем для Honda Steed 600 послужил переработанный силовой агрегат отHonda Transalp 600 — V-образная двойка жидкостного охлаждения, дефорсированная и выдающая 36 сил и 44 нМ крутящего момента. Не самый выдающийся показатель даже по меркам класса, зато ресурс этого мотора поистине огромен. А вот 4-ступенчатая коробка передач выглядит неким архаизмом. Да, 4-ая передача очень длинная, и Steed 600 бодро едет на ней в диапазоне от 60 до 150 км/ч, но остаётся непонятным, почему на 400-кубовом «Стиде» стоит КПП-5, а на 600-кубовом — КПП-4.
В целом этот лёгкий 220-килограммовый круизер можно назвать типичным представителем своего класса. Стальная рама, цепной привод, карбюраторы — всё просто и привычно. Мотоцикл достаточно удобен, правда, если ваш рост не превышает 170-175 сантиметров, в противном случае ногам будет тесновато, поэтому некоторые владельцы Honda Steed 600 делают выносы ног вперёд. Тормоза типичны для этого класса и этой кубатуры — дисковый тормоз спереди и барабанный сзади, толку от которого, конечно, немного. Но не будет ставить это ему в вину — к примеру, на намного более современном Yamaha Drag Star 650 сзади также стоит барабан.
Обслуживаемые узлы и детали. Номера позиций совпадают с пунктами в таблице и тексте.
Буквы в таблице означают: 0 — осмотреть, очистить, отрегулировать, смазать или заменить в случае необходимости; 3 — заменить и никак иначе; С — смазать; Ч — прочистить.
* Для выполнения операций при обслуживании этого узла могут понадобиться специальные инструменты. Если у владелица мотоцикла их нет или у него мало опыта и технических знаний, лучше обратиться к специалистам. ** Обслуживание этих узлов и деталей доверьте специалистам.
| Рекомендации по обслуживанию Honda Shadow 600 | ||||||||
| Обслуживаемый узел | Прим. | Периодичность обслуживания (что наступит раньше) | ||||||
| Пробег | 1 | 6 | 12 | 18 | 24 | 30 | 38,4 | |
| Месяцы | 6 | 12 | 18 | 24 | 30 | 36 | ||
| * | 1 | Топливопровод | ||||||
| * | 2 | Привод дроссельных заслонок | ||||||
| 3 | Пусковое устройство карбюратора | |||||||
| 4 | Воздушный фильтр | 2 | 3 | 3 | ||||
| 5 | Вентиляция картера | 3 | Ч | Ч | Ч | Ч | Ч | Ч |
| 6 | Свечи зажиганий | 3 | 3 | 3 | ||||
| * | 7 | Зазоры клапанов | ||||||
| З | Моторное масло | З | З | З | З | |||
| 9 | Масляный фильтр | З | З | З | З | |||
| 10 | Синхронизация карбюраторов | |||||||
| 11 | Обороты холостого хода | |||||||
| 12 | Охлаждающая жидкость | 4 | ||||||
| * | 13 | Система охлаждения | ||||||
| 14 | Система дожигания отработавших газов | 5 | ||||||
| 15 | Цепь | Каждые 800 км О, С | ||||||
| 16 | Тормозная жидкость | 4 | З | З | ||||
| 17 | Износ тормозных колодок | |||||||
| 18 | Тормозная система | |||||||
| 19 | Выключатель стоп-сигнала | |||||||
| * | 20 | Регулировка фары | ||||||
| 21 | Привод муфты сцепления | |||||||
| 22 | Датчик положения боковой подставки | |||||||
| * | 23 | Подвеска | ||||||
| * | 24 | Гайки, болты,застежки | ||||||
| ** | 25 | Колеса и шины | ||||||
| ** | 26 | Люфт рулевой колонки |
ОБОЗНАЧЕНИЯ ЦИФР В КОЛОНКЕ «ПРИМЕЧАНИЯ»:
1. Если мотоцикл с большим пробегом или не известно, когда и как его обслуживали предыдущие владельцы, сразу замените моторное масло, масляный и воздушный фильтры, охлаждающую и тормозную жидкости. Смажьте цепь. Осмотрите и при необходимости замените все узлы, указанные в таблице, и считайте, что вы провели обслуживание при пробеге 6400 км. В дальнейшем руководствуйтесь межремонтными интервалами, указанными в таблице. 2. Обслуживание нужно производить чаще, если мотоцикл эксплуатируется в очень влажной или пыльной местности. 3. Эту систему прочищайте чаще, если приходится ездить в дождь. 4. Эти жидкости следует менять через каждые два года или же по показаниям одометра, в зависимости оттого, что наступит раньше. 5. Система установлена только на мотоциклах, выпущенных для Швейцарии. А они в нашей стране большая редкость.
Источник
Обзор мотоцикла Honda Steed 600
Ездил на Стиде 600 1992 г.в. с 2005 по середину прошлого сезона.— Не сломалось ничего, кроме подрамника, потому, что нефиг возить пассажирку и здоровый рюкзак одномоментно.— В перья в дополнение к родным вставил клапанные пружины от ВАЗ 2108. Хорошо.— Посадка на Стиде для малорослых. Установкой высокого руля и выносов всё решилось.— Бак до по-моему 1995 года очень маленький — 9 литров. В РБ высох.— Есть Стиды с маркировкой рамы NV600, у таких в родне нет спинки пассажира (у меня такой был). Ставил тюненую от Givi, но она коряво крепится, что вкупе с пергрузом и вызвыло трещину подрамника.— Иногда рассказывают, как сложно снять аккум. Врут, негодяи, всё снимается на раз-два-три.— Передние поворотники в отличие от 400-ки крепятся на перьях. При падении выворачиваются и получается коническая вмятина на баке.— Рассказы, что на Стиде нельзя в дальнобой — также наглое враньё . Но лучше всё-таки одному.СТИД 600 — ЭТО ХОРОШИЙ, ГОДНЫЙ МОТОЦИКЛ!Хороший мотоцикл, надёжный, красивый, много информации по нему в сети, на руках много — поэтому нет проблем с советом и запчастями. Из минусов — всё таки мало мощи скорость комфортная скорость 100 км/ч — на трассе может не хватить, не очень подойдёт большим или грузным людям и всё таки мотоцикл больше подойдёт для асфальтовых покрытий — ездил на нём 240 км по грунтовке и обратно — оторвалось и развентилось всё что можно (в паре был второй steed — места изломов были идентичные) — после поездки почти везде поставил гровера.
мне нравится стид. откатал два сезона на разных. и на полностью штатных, и на переделках от длинючих вилок, до бобров с сухарем. 400 и 600 по мощности и динамике не отличается вообще. разница в 3 силы не ощутима. разве что в цене. понимаешь что у тебя под задницей шестисотка только по количеству передач. максималка на обоих упирается в 120. кто говорит что он едет 140 и более — либо врут, либо врет их спидометр. около десятка стидов разных было, со штатными спидометрами и с модными — везде цифра крайняя 120. это пожалуй и есть единственный недостаток этого мотоцикла. в городе впринципе этого не замечаешь, вполне все устраивает, но за городом уже начинает напрягать это. под максимальные 120 постоянно ехать мал приятно. мотор на последней передаче и под отсечкой, вибрация и напряжный рев котлов начинают напрягать. так что крейсерская более или менее комфортная езда 80-90. 200-300 км проехать за раз вполне нормально, хотя бы потому что дороги не позваляют постоянно топить за сотню. я ездил и дальше, но бывают моменты когда этот порог максималки раздражает.
в остальном мотоцикл имеет очень много достоинств. надежный, простой в обслуживании, удобный, очень хорошо поддается всякого рода переделкам, от длиннючих кастомов, до обрезаных бобров и вполне достойные аппараты получаются.
еще могу добавить что их очень много перелепленых приходит с японии, очень уж любят японцы пилить стиды и всякого шмурдяка для этого у них валом. очень часто приходят с выносом вилки. вынос этот естественно сделан не углом рулевой колонки, а траверсами, что не особо благоприятно влияет на управление, а вынос с высоким рулем на скорости выше 80 начинает колбасить, приходится бороться с этим. на дальняк напрягает конечно, руки устают сильно. короче говоря все эти красивости только для передвижения по городу от пункта А в пункт Б.
вобще хороший мотоцикл для тех кто не стремится к рекордам скорости и нормативам ЖЖ. с моим ростом 172 и весом чуть за 60 самое то во всех отношениях.
Положительны стороны
Мотоцикл, купить который желают многие байкеры, пользуется популярностью благодаря надёжности и неприхотливости силового агрегата. Минимальный ресурс составляет 250000 км.
Жёсткую подвеску также можно отнести к положительным сторонам транспортного средства. В сочетании с заниженным центром тяжести она обеспечивает мотоциклу прекрасную управляемость, снижая вероятность возникновения аварийных ситуаций.
Ещё к положительным сторонам мотоцикла Honda Steed 400 можно отнести привлекательный внешний вид. Несмотря на невысокую мощность, по эстетическим качествам эта модель не уступает большинству своих «собратьев».
Стоит отметить, что подобное транспортное средство нередко используется для создания «чопперов». При этом силовой агрегат чаще всего остаётся нетронутым, изменениям подвергается исключительной внешний вид.
Отдельно стоит отметить уровень комфорта, характерный для этого транспортного средства. Поездка дарит водителю ощущение отличной динамики. При этом создаётся впечатление, что в конструкцию мотоцикла входит не двигатель средней мощности, а силовой агрегат, способный выдать несколько сотен лошадиных сил.
Какой бензин экономичнее?
А92А95
Симптомами ремонта двигателя на Honda VT 400 Shadow являются:
- Посторонний шум в двигателе
- Большой расход масла
- Расход охлаждающей жидкости
- Малая компрессия в двигателе либо большая разница между цилиндрами
- Чрезмерная высокая компрессия, связанная с нагаром в камере сгорания
- Сизый дым из глушителя
- Явная утечка масла из двигателя
- Проблемы с коробкой передач
Разборка Honda VT 400 Shadow для снятия двигателя Снятие двигателя Honda VT 400 Shadow Очистка двигателя перед разбором Разборка мотора Полная дефектовка двигателя Очистка двигателя от металлической стружки и других загрязнений Диагностика всех подшипников и зубчатых передач двигателя Замена изношенных / сломанных / гнутых деталей Сборка двигателя Проверка зазоров клапанного механизма Установка двигателя на Honda VT 400 Shadow Окончательная сборка Honda VT 400 Shadow, запуск Все работы по ремонту двигателя проводит высококвалифицированный моторист с большим опытом работы. Дается гарантия 1 год на все производимые работы.
Краткая история модели
Модель: Honda Shadow 600 VLX (Европа, Северная Америка, Австралия). Заводское обозначение: VT600CJ.
Модель: Honda Shadow 600 VLX (Европа, Северная Америка, Австралия). Заводское обозначение: VT600CK.
Модель: Honda Shadow 600 VLX (Европа, Северная Америка, Австралия). Заводское обозначение: VT600CL.
Модель: Honda Shadow 600 VLX (Европа, Северная Америка, Австралия). Заводское обозначение: VT600CM.
Модель: Honda Shadow 600 VLX (Европа, Северная Америка, Австралия). Заводское обозначение: VT600CN.
Модель: Honda Shadow 600 VLX; Honda Shadow 600 VLX Deluxe (Европа, Северная Америка, Австралия). Заводское обозначение: VT600CP; VT600CDP.
Модель: Honda Shadow 600 VLX; Honda Shadow 600 VLX Deluxe (Европа, Северная Америка, Австралия). Заводское обозначение: VT600CR; VT600CDR.
Модель: Honda Shadow 600 VLX; Honda Shadow 600 VLX Deluxe (Европа, Северная Америка, Австралия). Заводское обозначение: VT600CS; VT600CDS.
Модель: Honda Shadow 600 VLX; Honda Shadow 600 VLX Deluxe (Европа, Северная Америка, Австралия). Заводское обозначение: VT600CT; VT600CDT.
Модель: Honda Shadow 600 VLX; Honda Shadow 600 VLX Deluxe (Европа, Северная Америка, Австралия). Заводское обозначение: VT600CV; VT600CDV.
Модель: Honda Shadow 600 VLX; Honda Shadow 600 VLX Deluxe (Европа, Северная Америка, Австралия). Заводское обозначение: VT600CW; VT600CDW.
Модель: Honda Shadow 600 VLX; Honda Shadow 600 VLX Deluxe (Европа, Северная Америка, Австралия). Заводское обозначение: VT600CX; VT600CD2X.
Модель: Honda Shadow 600 VLX; Honda Shadow 600 VLX Deluxe (Северная Америка). Заводское обозначение: VT600C; VT600CD.
Краткая история модели
- 1987 г. – официальное начало производства и продаж Honda Shadow 1100. Модель называлась также – Honda VT 1100 C .
- 1991 г. – модель официально не выпускается.
- 1992 г. – Honda Shadow 1100 получает 5-ступенчатую КПП и переднее колесо на 17′.
- 1995 г. – последний год выпуска мотоцикла в обычной версии (Honda Shadow 1100). Модель заменяется модификацией Classic на всех рынках, кроме рынка США. В США параллельно c обычной версией появляется модификация ACE. Модель также называется – Honda VT 1100 C2 .
- 1997 г. – обычная версия мотоцикла (для рынка США) носит название Spirit. В этом же году появляется модификация ACE Tourer.
- 1998 г. – появление модификации Aero. Модель также называется – Honda VT 1100 C3 .
- 2000 г. – появление модификации Sabre. Модель также называется – Honda VT 1100 Sabre .
- 2007 г. – последний год выпуска модификации Sabre.
Ходовые характеристики
За счёт обновления производства максимальная скорость по сравнению с прототипом выросла незначительно — 145 км/час. Однако владельцы отметили, что на динамике это отразилось не самым лучшим образом.
Динамика (разгон)
400-ка, конечно не литровый круизер, по трассе ему явно не хватает мощности.
Нормальный крейсер — 100 км/час.
Разгон с места до 100 км/час — за 11 сек. При сравнении с прототипом пользователи отмечали — практически идентично, может на доли секунды быстрее.
Расход топлива
По документации производителя, расход — 2.5 л на 100 км пути до рестайлинга 2008 года, почти 3 л — после. Но так как мотоцикл для внутреннего рынка — показатели тоже указаны на внутренний манер. Владельцы из РФ отмечают средний расход в 4.5 л. Более точный результат зависит от дорожной ситуации.
При условии что бак в 14 л — на одной заправке можно проехать до 200 км, если «досуха» — 280 км.
Specifications
Honda Steed 400: specs.
| Specifications | ||
|---|---|---|
| DIMENSIONS | Overall length | 2310 mm / 90,9 in 2335 mm / 91,9 in – VLS |
| Overall width | 760 mm / 29,9 in 705 mm / 27,7 in – VLX with drag-bar, VCL 865 mm / 34,0 in – VSE 765 mm / 30,1 in – VLS 890 mm / 35,0 in – VLX (2001) | |
| Overall height | 1130 mm / 44,5 in 1105 mm / 43,5 in – VLX with drag-bar, VCL 1120 mm / 44,1 in – VSE, VLX (2001) 1115 mm / 43,9 in – VLX (1998-2000), VLS | |
| Seat height | 680 mm / 26,7 in 670 mm / 26,4 in – VLX (1998-2001) 650 mm / 25,6 in – VLS | |
| Wheelbase | 1600 mm / 63,0 in 1620 mm / 63,8 in – VLS | |
| Ground clearance | 140 mm / 5,51 in 130 mm / 5,1 in – VLX (1998-2001), VLS | |
| Dry weight | 196 kg / 432 lbs – Steed 400 (1988-1989) 199 kg / 439 lbs – Steed 400 VLX (1990-1992) 201 kg / 443 lbs – Steed 400 VLX (1993) 204 kg / 450 lbs – Steed 400 VLX (1994-1997), VCL 203 kg / 447 lbs – VSE, VLX (1998-2001) 211 kg / 465 lbs – VLS | |
| Curb (wet) weight | 208 kg / 458 lbs – Steed 400 (1988-1989) 211 kg / 465 lbs – Steed 400 VLX (1990-1992) 214 kg / 472 lbs – Steed 400 VLX (1993) 217 kg / 478 lbs – Steed 400 VLX (1994-1997), VCL 216 kg / 476 lbs – VSE 215 kg / 474 lbs – VLX (1998-2001) 223 kg / 491 lbs – VLS | |
| FRAME | Type | Double cradle (steel) |
| Front suspension, travel | Telescopic fork Springer – VLS | |
| Rear suspension, travel | Swingarm with mono-shock | |
| Front tire size | 100/90-19 57S 90/90-21 54S – VLS | |
| Rear tire size | 170/80-15 77S | |
| Front brake | Single disc, 296 mm, 2-piston caliper | |
| Rear brake | Drum | |
| Fuel capacity | 9,0 l / 2,37 US gal – Steed 400 (1988-1992) 11,0 l / 2,90 US gal – Steed 400 (1993-2001) 9,7 l / 2,56 US gal – VLS | |
| Trail | 164 mm (6,45 in) | |
| Fuel economy | 2,78 l / 100 km – (60 km/h) | |
| ENGINE | Type | Water cooled 4-stroke |
| Cylinder arrangement | 2 cylinders V-twin | |
| Bore & Stroke | 64,0 x 62,0 mm | |
| Displacement | 398 cm³ (24,28 cu in) | |
| Compression ratio | 10.0:1 – Steed 400, 1988-1995 9.8:1 – Steed 400, December 1995 to 2001 | |
| Valve train | Chain driven SOHC, 3 valves per cylinder | |
| Max. power | 30,0 hp (22,0 kW) / 7500 rpm – Steed 400 (1988-1994) 31,0 hp (22,8 kW) / 7500 rpm – Steed 400 (1995-2001) | |
| Max. torque | 32,0 Nm (3,3 kg*m/min) / 5500 rpm – Steed 400 (1988-1994) 33,0 Nm (3,4 kg*m/min) / 5500 rpm – Steed 400 (1995-2000) 33,0 Nm (3,4 kg*m/min) / 6000 rpm – Steed 400 (2001) | |
| Acceleration 0 to 100 km/h (0-60 mph) | 11,1 sec. | |
| Top speed | 130 km/h (81 mph) | |
| CARBURETION SYSTEM | Type | Carburetor, 2x Keihin 34 mm |
| ID | VDD 0 | |
| DRIVE TRAIN | Clutch | Wet, multi-plate, cable operated |
| Transmission | 5-speed | |
| Final drive | Chain | |
| Primary reduction | 2.058 | |
| Final reduction | ||
| Gear ratio I II III IV V | 3.000; 3.166 (Steed 400, 1998-2001) 2.055; 2.000 (Steed 400, 1998-2001) 1.590; 1.545 (Steed 400, 1995-1997); 1.500 (Steed 400, 1998-2001) 1.272; 1.200 (Steed 400, 1995-1997); 1.173 (Steed 400, 1998-2001) 1.035; 1.041 (Steed 400, 1998-2001) | |
| ELECTRICAL | Ignition | Fully transistorized |
| Alternator | 310W at 5000 rpm | |
| Battery capacity | 12V-8Ah |
Specifications
Honda Steed 400: specs.
| Specifications | ||
| DIMENSIONS | Overall length | 2310 mm / 90,9 in 2335 mm / 91,9 in – VLS |
| Overall width | 760 mm / 29,9 in 705 mm / 27,7 in – VLX with drag-bar, VCL 865 mm / 34,0 in – VSE 765 mm / 30,1 in – VLS 890 mm / 35,0 in – VLX (2001) | |
| Overall height | 1130 mm / 44,5 in 1105 mm / 43,5 in – VLX with drag-bar, VCL 1120 mm / 44,1 in – VSE, VLX (2001) 1115 mm / 43,9 in – VLX (1998-2000), VLS | |
| Seat height | 680 mm / 26,7 in 670 mm / 26,4 in – VLX (1998-2001) 650 mm / 25,6 in – VLS | |
| Wheelbase | 1600 mm / 63,0 in 1620 mm / 63,8 in – VLS | |
| Ground clearance | 140 mm / 5,51 in 130 mm / 5,1 in – VLX (1998-2001), VLS | |
| Dry weight | 196 kg / 432 lbs – Steed 400 (1988-1989) 199 kg / 439 lbs – Steed 400 VLX (1990-1992) 201 kg / 443 lbs – Steed 400 VLX (1993) 204 kg / 450 lbs – Steed 400 VLX (1994-1997), VCL 203 kg / 447 lbs – VSE, VLX (1998-2001) 211 kg / 465 lbs – VLS | |
| Curb (wet) weight | 208 kg / 458 lbs – Steed 400 (1988-1989) 211 kg / 465 lbs – Steed 400 VLX (1990-1992) 214 kg / 472 lbs – Steed 400 VLX (1993) 217 kg / 478 lbs – Steed 400 VLX (1994-1997), VCL 216 kg / 476 lbs – VSE 215 kg / 474 lbs – VLX (1998-2001) 223 kg / 491 lbs – VLS | |
| FRAME | Type | Double cradle (steel) |
| Front suspension, travel | Telescopic fork Springer – VLS | |
| Rear suspension, travel | Swingarm with mono-shock | |
| Front tire size | 100/90-19 57S 90/90-21 54S – VLS | |
| Rear tire size | 170/80-15 77S | |
| Front brake | Single disc, 296 mm, 2-piston caliper | |
| Rear brake | Drum | |
| Fuel capacity | 9,0 l / 2,37 US gal – Steed 400 (1988-1992) 11,0 l / 2,90 US gal – Steed 400 (1993-2001) 9,7 l / 2,56 US gal – VLS | |
| Trail | 164 mm (6,45 in) | |
| Fuel economy | 2,78 l / 100 km – (60 km/h) | |
| ENGINE | Type | Water cooled 4-stroke |
| Cylinder arrangement | 2 cylinders V-twin | |
| Bore & Stroke | 64,0 x 62,0 mm | |
| Displacement | 398 cm³ (24,28 cu in) | |
| Compression ratio | 10.0:1 – Steed 400, 1988-1995 9.8:1 – Steed 400, December 1995 to 2001 | |
| Valve train | Chain driven SOHC, 3 valves per cylinder | |
| Max. power | 30,0 hp (22,0 kW) / 7500 rpm – Steed 400 (1988-1994) 31,0 hp (22,8 kW) / 7500 rpm – Steed 400 (1995-2001) | |
| Max. torque | 32,0 Nm (3,3 kg*m/min) / 5500 rpm – Steed 400 (1988-1994) 33,0 Nm (3,4 kg*m/min) / 5500 rpm – Steed 400 (1995-2000) 33,0 Nm (3,4 kg*m/min) / 6000 rpm – Steed 400 (2001) | |
| 0 to 100 km/h (0-60 mph) | 11,1 sec | |
| Top speed | 130 km/h (81 mph) | |
| CARBURETION SYSTEM | Type | Carburetor, 2x Keihin 34 mm |
| ID | VDD 0 | |
| DRIVE TRAIN | Clutch | Wet, multi-plate, cable operated |
| Transmission | 5-speed | |
| Final drive | Chain | |
| Primary reduction | 2.058 | |
| Final reduction | ||
| Gear ratio I II III IV V | 3.000; 3.166 (Steed 400, 1998-2001) 2.055; 2.000 (Steed 400, 1998-2001) 1.590; 1.545 (Steed 400, 1995-1997); 1.500 (Steed 400, 1998-2001) 1.272; 1.200 (Steed 400, 1995-1997); 1.173 (Steed 400, 1998-2001) 1.035; 1.041 (Steed 400, 1998-2001) | |
| ELECTRICAL | Ignition | Full transistor |
| Alternator | 310W at 5000 rpm | |
| Battery capacity | 12V-8Ah |
Honda VFR 400R NC24
Мануал и сервисная книга для мотоцикла Honda VFR 400R NC24 – Описание: Данный мануал имеет вид JPG картинок выдранных из книги страниц, очень тяжело найти такой мануал. Во времена царствования Honda VFR 400R NC24, мануалы попросту еще не выпускались, так как сейчас .. поэтому хоть это и не большой мануал, но найти его крайне сложно. Мануал для Honda VFR 400R NC24 предоставил и прислал Cerber будет время пожалуйста оставьте комментарий и поблагодарите этого замечательного человека (либо здесь либо на мото-форуме) Для того, чтобы скачать мануал для Honda VFR 400R NC24 кликните здесь (и не забудьте оставить комент!) |
(understand only english?) Click over here for download manual book for Honda VFR 400R NC24, after, leave a comment, thx.
Так же для мотоцикла Honda VFR 400R NC24 вы можете скачать микрофиши (microfiches) – это такие, листы на которых каждая деталь разобрана досканально и имеет свой номер (нужен обычно для заказа запчастей для мотоцикла) Скачать микрофиши (microfiches) для Honda VFR 400R NC24 | (understand only english?) Click over here for download microfiches for Honda VFR 400R NC24, after, leave a comment, thx.
Источник
Обслуживание мотоцикла Honda Steed 400 / 600
Информации об обслуживании мотоциклов, предназначенных исключительно для внутреннего японского рынка, очень мало. Их владельцев спасает то, что у этих «японцев» есть более или менее аналогичные им по конструкции «европейцы». В данном случае за образец можно принять инструкции к «близкому родственнику» Steed — Honda Shadow с рабочим объемом двигателя 600 см3. Они похожи как «КОНЬ» И ЕГО «ОТРАЖЕНИЕ». Steed переводится с английского как «конь», a Shadow — «тень», «отражение». Steed 600, также близок по конструкции к одноименной «четырехсотке».
Любая техника требует хотя бы минимального ежедневного обслуживания (ЕО). Применительно к мотоциклу, это внешний осмотр перед каждой поездкой. Иногда, заметив течь или другой непорядок, можно вовремя предотвратить серьезную неис-. правность, а то и аварию.
О периодичности ТО можно узнать из расположенной рядом таблицы. Но за каждым из ее пунктов скрывается довольно большой объем работ.
1. Топливопровод. Снимите сиденье и топливный бак. Проверьте бензошланги и вакуумную трубку топливного клапана. Заметите повреждения или утечки — заме-‘ ните неисправные детали.
2. Привод дроссельных заслонок. Убедитесь, что тросы легко перемещаются в оболочках, не пережаты, а сами оболочки не повреждены. Ручка газа после поворота на любой угол должна плавно и без заеданий возвращаться в исходное положение. Если какой-либо трос заедает, смажьте его специальной смазкой для тросов или хотя бы моторным маслом. Не поможет — замените. При работающем на холостом ходу двигателе поверните руль влево-вправо до упора. Если обороты увеличиваются, поправьте или замените тросы. Свободный ход ручки газа в закрытом положении должен составлять 2-6 мм. При необходимости отрегулируйте его гайками на тросах.
