Лепестковый клапан на скутере – назначение, конструктивные особенности, поломки

Для чего нужен лепестковый клапан на скутере

На изображениях выше Вы видите работу двигателя 2Т с лепестковым клапаном и без. Много объяснять здесь нету смысла, лепестковый клапан нужная вещь.

Что дает применение лепестковых клапанов?

1) Лепестковый клапан экономит топливо. При движении поршня вверх, в картерном пространстве возникает разрежение. Благодаря этому туда начинает всасываться атмосферный воздух, который проходит через карбюратор, смешивается там с бензином и образует топливную смесь. Смесь засасывается до того момента, пока поршень идет вверх. Но как только поршень начинает двигаться вниз, смесь еще некоторое время продолжает двигаться в картер по инерции, но потом изменяет свое направление. Она движется назад через впускной канал, карбюратор, воздушный фильтр и вылетает в атмосферу. Там она рассеивается и больше никогда не попадает в двигатель. Это хорошо демонстрирует первая анимашка.

2) Лепестковый клапан увеличивают мощность двигателя на малых и средних оборотах. Думаю, совершенно очевидно, почему это происходит – благодаря клапанам, в картер, а за тем и в цилиндр попадает больше смеси. То есть, после установки клапанов, в цилиндр попадает и та смесь, которая попадала туда всегда, и та, которая раньше вылетала в атмосферу.

3) Лепестковый клапан повышают приемистость снегохода. Это является прямым следствием предыдущего пункта – увеличения мощности.

4) Лепестковый клапан обеспечивает устойчивый холостой ход. Режим холостого хода – это всегда самые низкие обороты, на которых работает двигатель. И именно на этих оборотах эффект выплевывания смеси, описанный в первом пункте, выражен наиболее ярко. При этом, с точки зрения газодинамики, на низких оборотах параметры смеси является наиболее нестабильными. В результате, при каждом движении поршня, в картер попадает разное количество смеси, и это приводит к неровной работе двигателя – он трясется, вибрирует, у него плавают обороты, и все это очень хорошо заметно на слух. С клапанами все становится значительно лучше, поскольку при каждом движении поршня в картер начинает попадать более точное и одинаковое количество смеси. На практике разница чувствуется сразу.

5) Клапана облегчают запуск двигателя. Ну, тут тоже все просто: запуск двигателя всегда производится на самых низких оборотах, которые еще ниже чем холостой ход. Ну, а в этом случае эффективность клапанов максимальная! Если в цилиндры поступает увеличенная и стабильная порция смеси, то, конечно же, такой двигатель заводится лучше! Или, как еще любят говорить – «с пол тыка». Думаю, что никто не станет спорить, что это хорошо!

Лепестковый клапан на скутере – ремонт, замена, назначение

Большинство скутеров известных производителей являются двухтактными, ведь они имеют упрощенные характеристики. Такие скутеры имеют одну важную деталь – лепестковый клапан.

Если лепестковый клапан поломается, это грозит очень плохим последствиям для мотора вашего скутера. Ремонт лепесткового клапана весьма простая процедура, в большинстве случаев его проще заменить на новый. Но если вы новичок в ремонте двигателей, то вряд ли вы будете знать, где находиться эта деталь. Располагается лепестковый клапан во впускном коллекторе сверху двигателя, подробнее смотрите на фото. На фото показано расположение клапана большинства японских мопедов, но есть и другие расположения.

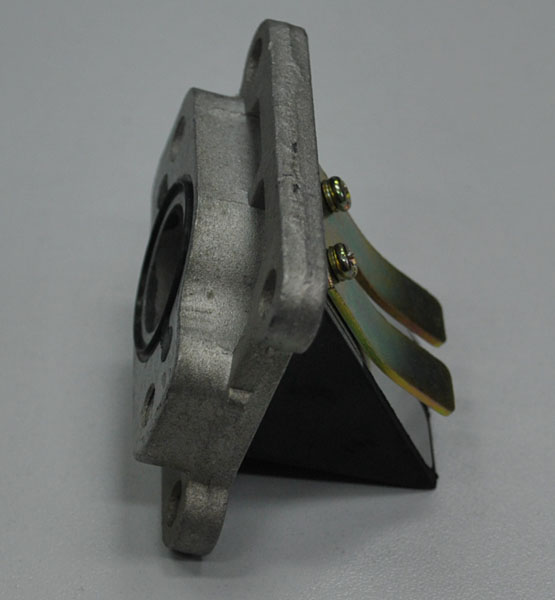

Принцип работы лепесткового клапана

Данная деталь является очень важной в работе двигателя, ведь после получения топливной смеси в цилиндр, клапан закрывается и таким образом топливо не возвращается к карбюратору. Лепестковый клапан должен быть точно настроен и не иметь никаких дефектов, ведь когда поршень подходит к мертвой точке, он пытается выпихнуть топливную смесь наружу

Но лепестковый клапан не дает этого сделать даже в малом количестве, ведь у него хорошая герметичность.

Чем может грозить поломка лепесткового клапана?

Если эта очень важная деталь будет сломана, будет стерта, начнет пропускать воздух, топливная смесь будет обратно поступать в карбюратор. И результатом станет потеря мощности, так как двигателю просто напросто будет не хватать топлива. Далее после попадания топлива в карбюратор, бензин выкидывает в воздушный фильтр. Также одним из последствий неисправного клапана может быть отсутствие реакции на регулировку ручки газа.

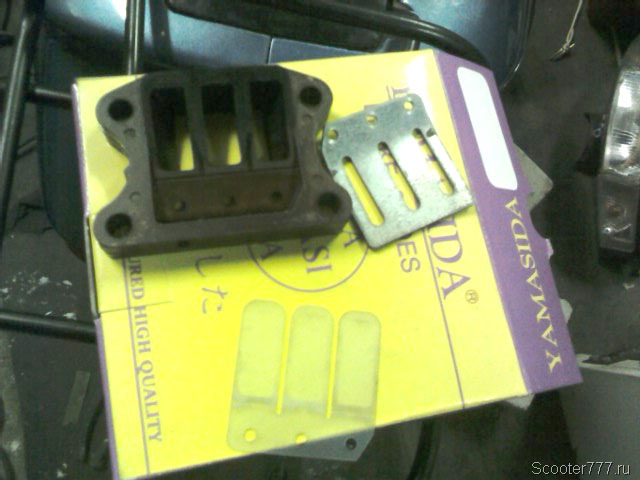

Замена лепесткового клапана

Поменять его довольно просто. Если вы заметили вышеупомянутые неисправности и считаете, что причина кроется в лепестковом клапане, снимите мотор и карбюратор. Далее вы увидите ту самую важную деталь, которая снимается более чем просто. Судя по названию можно понять, что данная деталь имеет лепестки. Поэтому часто они могут приходить в негодность. Простым решением будет, конечно же, замена полностью этой детали, купить лепестковый клапан на скутер может каждый в любом магазине и за низкую цену. Но если вы не имеете такой возможности, можно попробовать стереть верхний слой лепестков, тем самым разгладив их поверхность. Далее хорошо вытрите лепестковый клапан, не оставив ни грязи, ни стружки. Установите все в таком же порядке.

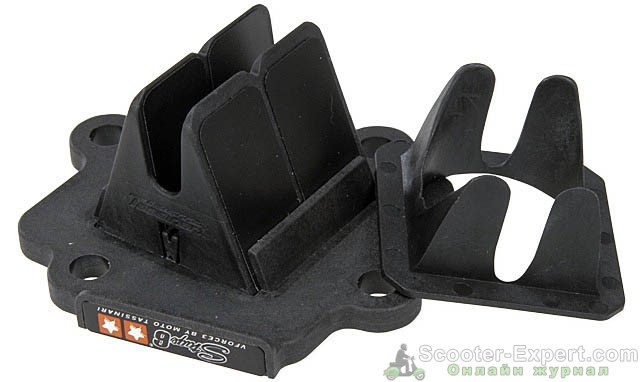

Тюнинг лепесткового клапана

Тюнинг лепесткового клапана чаще требуется именно на односкатных моделях. Чаще такие можно встретить на двигателях Honda (18, 27, 24, 30 и др.), Suzuki (AD-50), вертикальные моторы Minarelli и основная часть двигателей скутеров Пежо. Часто заводской компоновки лепесткового клапана на этих скутерах бывает не достаточно при тюнинге, следовательно, клапаны лучше заменить.

Для остальных двигателей, иногда достаточным можно считать лишь замену лепестков, часто на карбоновые

Следует брать во внимание, что серьезный тюнинг скутера обязательно должен включать в себя просмотр этого элемента и при необходимости должна проводиться замена на соответствующие детали из более прочных материалов с продуманной компоновкой

Предварительные работы

До ремонтных работ проводится самая первичная, необходимая диагностика узлов мотора, осмотр ремонтных принадлежностей, оценка погодных условий и т. д. Резюмируя, перечень предварительных работ выглядит следующим образом:

• Мотор байка должен быть холодным, желательно не совершать перед ремонтом поездок на нем;
• Заранее необходимо почистить от копоти и грязи элементы двигателя, поскольку грязь может попасть внутрь клапанов;
• Температура в гараже (или другом месте проведения ремонтных работ) должна быть обязательно выше ноля;
• Байк жёстко фиксируется на подножке или другими удобными способами;
• Необходимый комплект ключей и контейнеров подготовлены и находятся под рукой.

Обратный лепестковый клапан на v 50

Лепестковый клапан на v 50

Тяговые характеристики двигателя «V-50″,»V-501M» недостаточны. Тем более что на некоторых режимах работы происходит так называемый обратный выброс смеси через карбюратор. Это ухудшает наполнение цилиндра, что приводит к снижению мощности и увеличению расхода топлива. Тяговые характеристики мопеда можно улучшить установкой обратного пластинчатого (лепесткового) клапана между карбюратором и цилиндром двигателя. Внешне он выглядит как небольшая проставка между цилиндром и карбюратором (рис. 2.28 ). Конструкция не содержит каких-либо сложных деталей: стальной корпус проставки, текстолитовый корпус клапана «домиком» с двумя лепестками и двумя ограничителями хода.

Проставку можно выфрезовать из единого куска металла. Еще проще все детали вырезать из листового металла (материал -сталь, соединенная пайкой латунью). Олово для этой цели не годится, поскольку оно не обеспечит достаточной прочности соединения. Для большей надежности лепестки и ограничители желательно крепить не винтами, а заклепками.

Корпус клапана тоже неразборный -он собран из текстолитовых пластин толщиной 1 мм, склеенных эпоксидной смолой (рис. 2.30). Для большей прочности детали соединяют в шип. После застывания клея в передней части корпуса округляют углы, а боковые стенки с прямоугольными отверстиями 8х25 мм тщательно шлифуют. Чем ровнее поверхности, тем плотнее, без просветов будут прилегать к ним лепестки.

Лепестки изготавливают из фосфористой бронзы толщиной 0,3 мм (рис. 2.31) и вместе с пластинами-ограничителями хода укрепляют винтами МЗ с гайками. Размеры ограничителей — 35х6х0,5 мм. Материал — сталь, изгиб по месту. Пластины клапана можно взять готовые -от подвесного лодочного мотора «Москва».

Для расширения фазы впуска необходимо сделать дополнительный вырез в юбке поршня со стороны впускного окна (рис. 2.32). Монтаж лепесткового клапана прост.

Надо снять карбюратор, вынуть штатный алюминиевый патрубок между ним и цилиндром, а на его место установить клапан. Не забудьте со стороны карбюратора поставить паранитовые прокладки толщиной 0,5 мм. При тщательном и аккуратном изготовлении клапана работа двигателя улучшится. Каких-либо дополнительных регулировок карбюратора или зажигания делать не нужно. Скорость мопеда останется примерно на том же уровне, однако тяга возрастет намного.

Фотоотчет: Регулировка клапанов на китайском скутере (139QMB, 157QMJ)

Во время работы четырехтактного двигателя воздушного охлаждения (такие двигатели стоят на большинстве китайских скутеров и мотоциклов) головка блока цилиндров (далее ГБЦ) может нагреваться до 260 градусов. Это конечно не рабочая температура, но пиковая зачастую бывает именно такой.

Клапана, которые находятся непосредственно в самой ГБЦ нагреваются точно также как и головка с той лишь разницей, что впускной клапан греется чуть меньше так как он охлаждается рабочей смесью, а она представляет из-себя обычный атмосферный воздух насыщенный парами бензина, а выпускной клапан греется намного больше. Так как через выпускной клапан проходит поток отработанных газов температура которых может достигать 600 градусов.

Проблема в том, что металлические детали при нагревании расширяются. Клапана не исключение: во время работы клапан нагревается и становиться немного длиннее. А когда клапан становится длиннее он попросту упирается в механизм газораспределения и немного приоткрывается, вернее не закрывается до конца (зажат) из-за чего газы под большим давлением просачиваясь через неплотности оплавляют рабочие кромки клапана и его гнезда.

Кромки прогоревших клапанов выглядят примерно так.

Прогорают кстати не только клапана, но и гнезда в которых они сидят

А так выглядят рабочие кромки клапанов и седел после ремонта.

Как видите, регулировать то, что уже давно давно прогорело нет особого смысла. Прогоревший клапан держать компрессию уже не будет. И если вы обнаружите, что один из клапанов был зажат, то смело снимайте головку, притирайте клапана иначе толку не будет.

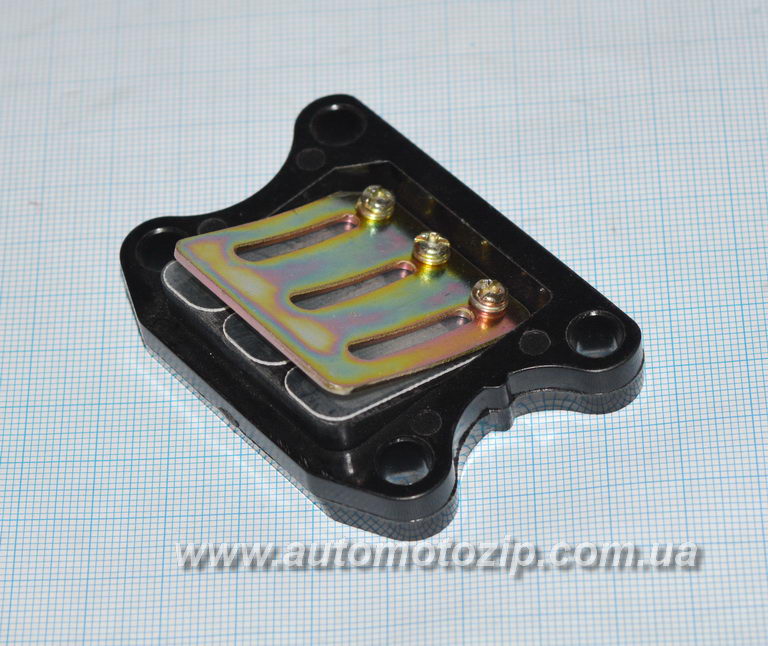

Устройство и принцип работы клапана

Клапан находится во впускном коллекторе между карбюратором и двигателем. Чаще всего он устанавливается на мотоциклетном агрегате и представляет собой выполненное из двух разъемных половин корпус–седло, к которому прикреплены расположенные под углом пластины–лепестки. Седло клапана изготавливается из стали, материалом для лепестков служит стеклотекстолит. Фиксатором хода лепестков выступает корпус, это и есть ограничитель движения пластин. Блок, на который монтируется эта деталь, — патрубок карбюратора. В момент, когда поршень цилиндра двигается вниз, к исходной точке, топливо стремится к выбросу в карбюратор. Клапан срабатывает, лепестки герметично закрывают контур, и смесь направляется обратно в цилиндр. Как и всякая другая механическая деталь, клапан может приходить в негодность.

Крайне важно проверять техническое состояние клапана. Что станет причиной его замены? В первую очередь, деформация лепестков – сколы, трещины, изменение формы

Также сигналом к покупке нового клапана будет негерметичное прилегание пластин к седлу, ведь при наличии щелей топливо будет просачиваться в карбюратор. Серьезные проблемы может вызвать и грязь, попавшая в узел, поэтому нужно следить за тем, чтобы он оставался чистым.

Газораспределительный механизм двигателя FMB 139

Механизм газораспределения двигателя FMB 139 оснащён распределительным валом, расположенным в головке цилиндра. Клапаны располагаются вертикально и V-образно и приводятся в движение при помощи коромысла, которое, в свою очередь, приводится в движение при помощи кулачков распределительного вала. Эта система очень похожа на ГРМ «Москвича» 412, только цилиндр всего один, а клапанов — два.

Распределительный вал приводится в движение при помощи цепной передачи. Она, в свою очередь, приводится в действие шестеренкой, расположенной на оси ротора генератора, которая является осью вращения коленчатого вала.

Система питания

В состав системы питания двигателей скутеров входят: топливный бак, топливный кран, топливный фильтр, карбюратор и воздушный фильтр. Топливные баки, изготовлены из высокопрочной пластмассы и вмещают, в зависимости от модели, 4,5-6 литров бензина.

Топливные краны у всех моделей автоматические – не требующие от водителя никаких действий. Такие краны открываются только при пуске двигателя, а при его остановке сразу закрываются. Управляет работой крана разрежение, возникающее во впускном трубопроводе. В магистраль между краном и карбюратором вставлен топливный фильтр, который препятствует попаданию грязи в карбюратор.

Важная деталь, продляющая “жизнь” мотору – воздушный фильтр, к тому же играющий роль глушителя шума впуска. Он состоит из корпуса с крышкой и поролонового воздушного фильтра, допускающего многократную очистку.

Воздушный фильтр (Nexus Viper)

Конструкция воздушного фильтра:

1. крышка;
2. поролоновый фильтрующий элемент;
3. перегородка;
4. корпус;

Главный прибор системы питания – карбюратор, он приготавливает и точно дозирует топливовоздушную смесь, поступающую в цилиндр. Его устройство достаточно сложно, оно включает несколько систем дозирования топлива. Не вдаваясь в подробности, карбюратор должен столько подавать бензина, чтобы на всех режимах поддерживалось оптимальное соотношение, примерно одна весовая часть бензина к 15 весовым частям воздуха. Когда доля топлива выше, смесь называют обогащенной, меньше – обедненной. Работа двигателя на обогащенных смесях повышает мощность, на обедненных – экономичность. Однако слишком богатые смеси не сгорают в цилиндре полностью и ухудшают экономичность, а бедные ведут к перегреву двигателя, вспышкам и хлопкам в карбюраторе, падению мощности.
Помимо систем дозирования топлива карбюратор содержит поплавковую камеру, в которой поплавок поддерживает уровень топлива на постоянном уровне. В противном случае дозировка карбюратором нарушается.

Основные детали карбюратора:

1. пусковой обогатитель;
2. дроссельная заслонка;
3. корпус;
4. жиклеры холостого хода;
5. поплавок;
6. крышка поплавковой камеры;
7. крышка поплавковой камеры;
8. главный топливный жиклер;

Еще одно автоматическое устройство в составе карбюратора, позволяющее водителю не задумываться о действиях при пуске холодного двигателя – пусковой обогатитель с нагревательным элементом. При запуске холодного двигателя запорная игла обогатителя втянута, сечение топливного жиклера открыто полностью, топливо-воздушная смесь обогащена. После запуска двигателя ток от генератора поступает к нагревательному термоэлементу, через определенное время, достаточное для прогрева двигателя, его рабочее тело расширяется и, воздействуя на иглу обогатителя, перекрывает топливный канал.

Лепестковый клапан на скутере – назначение, конструктивные особенности, поломки

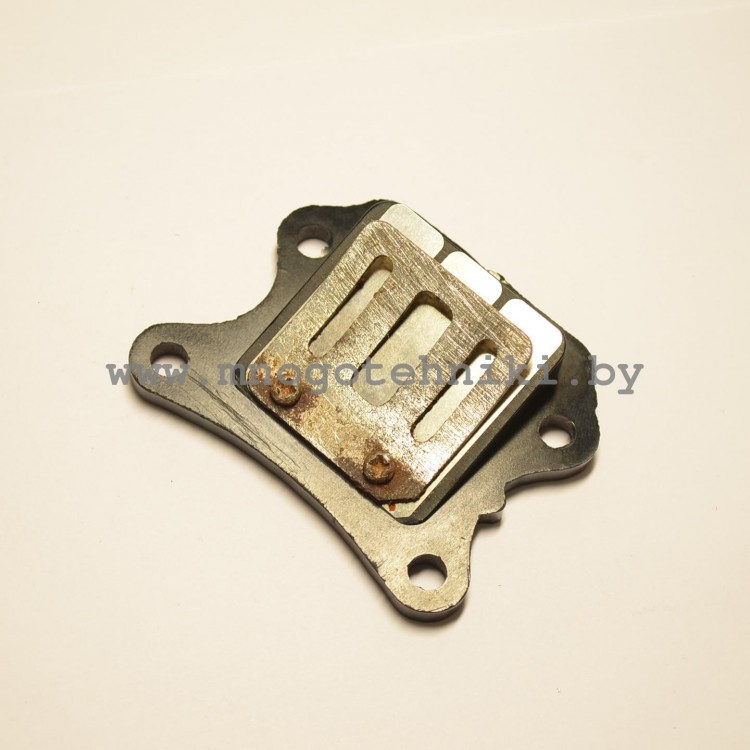

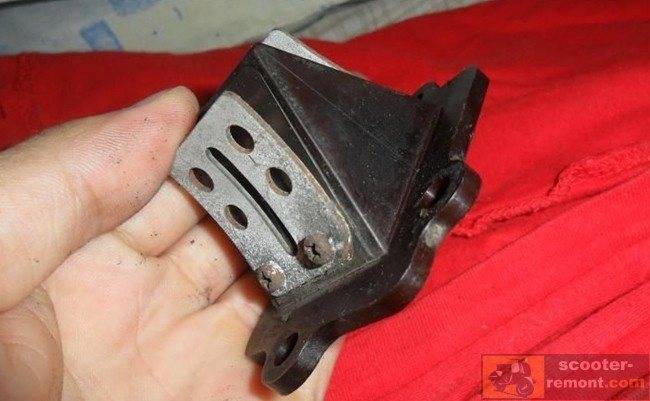

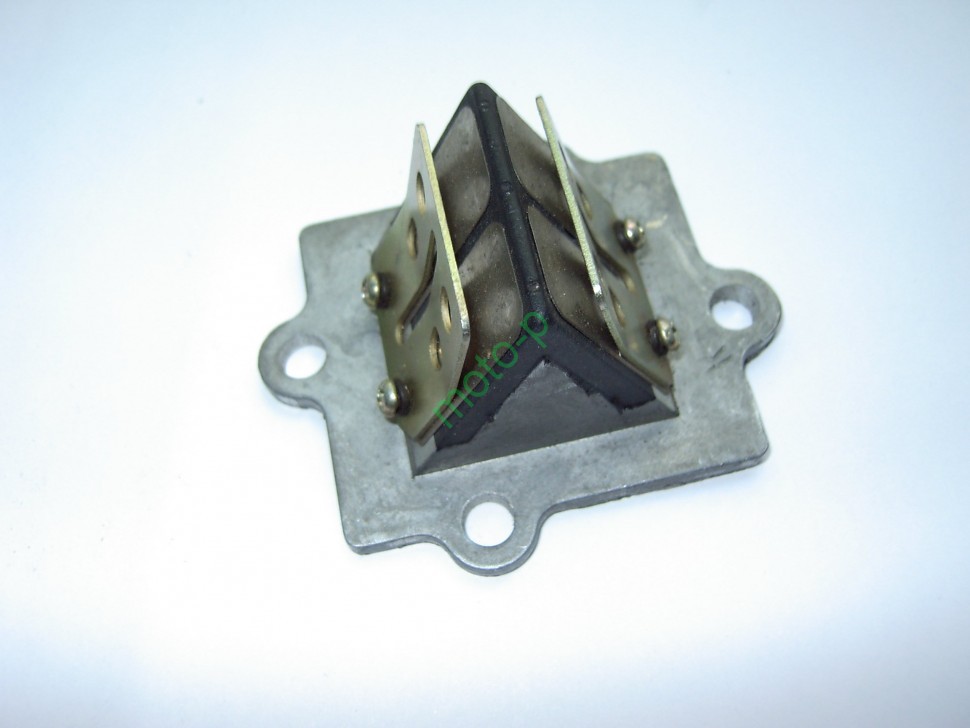

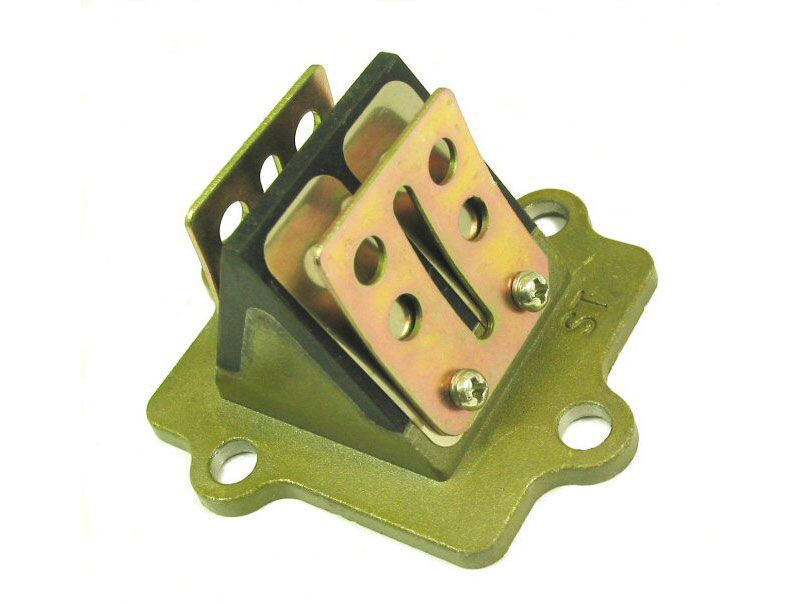

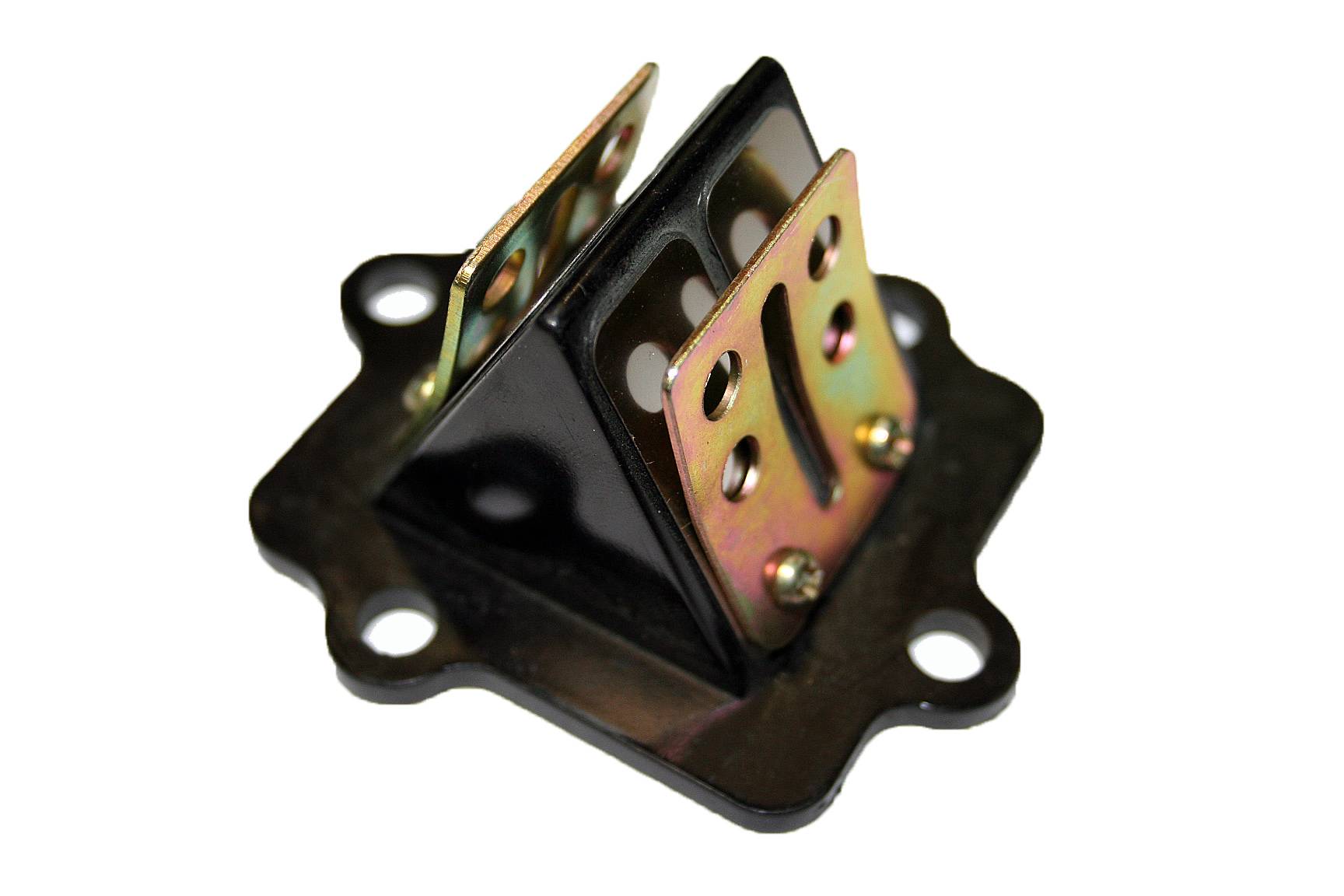

Лепестковый клапан расположен между карбюратором и двигателем скутера во впускном коллекторе. Конструкция места расположения может значительно разниться в зависимости от модели ТС, но суть остается одинаковой.

Если вы владелец двухтактного скутера, привыкли сами проводить его обслуживание, например, чистку карбюратора, в случае наличия вышеперечисленных неполадок, не поленитесь проверить и лепестковый клапан. Добраться к нему очень просто. После демонтажа карбюратора, не поленитесь также снять впускной патрубок. Под ним вы увидите этот самый заветный лепестковый клапан.

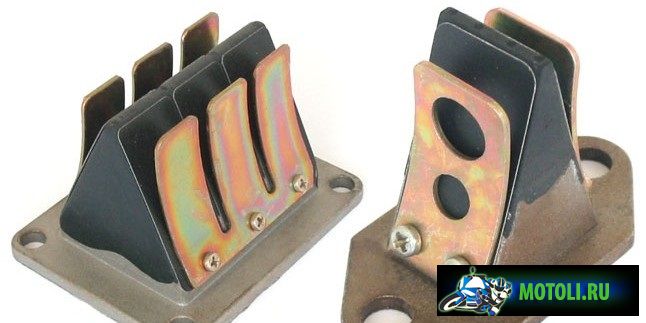

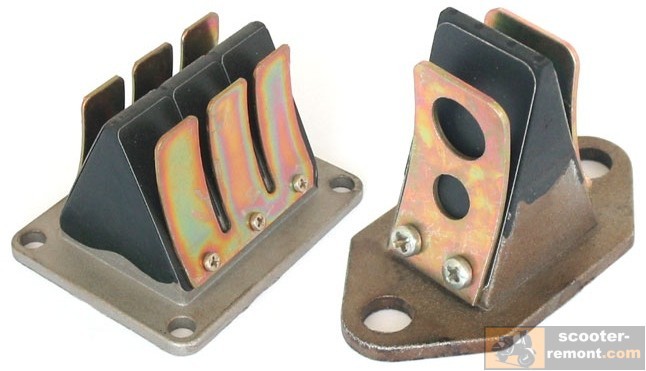

Каждый производитель скутера имеет свои представления о его форме и конструкции, форма его может быть односкатной и двухскатной, в виде домика, но принцип работы в любом случае один и процесс проверки его не отличается.

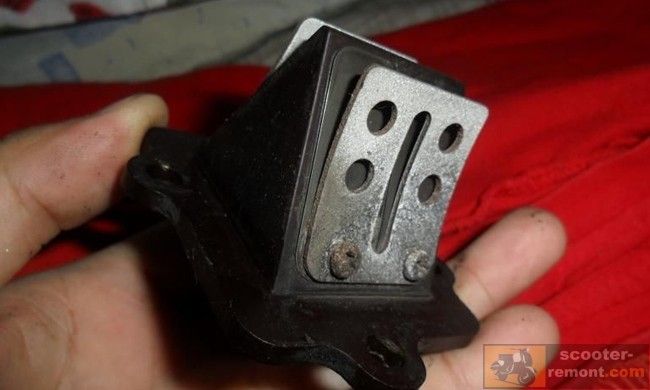

Проверьте состояние лепестков, они должны быть идеально ровными, без волн и перекосов. Не должно быть трещин и сколов. Лепестки должны плотно прилегать к седлу, наличие щелей тут исключается. Не должно быть и грязи. К примеру, даже маленькая песчинка, попавшая под лепестковый клапан, может привести к серьезным перебоям в работе двигателя скутера

Вот почему так важно содержать этот узел всегда в чистоте, следить за наличием повреждений и обязательно заменять деталь, если повреждения обнаружены

Вы также можете ознакомиться с другими статьями на тему:

Почему клапана требуют регулярной настройки

Многие счастливые владельцы абсолютно любой техники, будь это велосипед или автомобиль, после совершения ее покупки абсолютно игнорируют ее потребности и нужды, что чревато быстрым приведением большинства узлов в негодность, в частности, — мотора. Главная функция клапанов — осуществление подачи воздушно-топливной смеси в резервуар сгорания, а также обеспечение отвода переработанных газов.

Работа клапанов проходит в условиях постоянных высоких температур, что приводит к расширению металлических частей узла и их постепенной деформации. Частое расширение металлов в процессе нагревания, в сочетании с отклонением от люфта, может привести к неадекватной работе клапанов — толкатель может заклинить, и клапаны перестанут закрываться, или на стыке этих элементов возникнет значительный люфт.

Когда во впускном клапане образуется недопустимых размеров люфт, это мешает воздушно-топливной смеси наполнить резервуар, поскольку площадь его становится значительно меньше, и тогда неизбежна неисправность толкателя. Когда люфт возникает между выпускным клапаном и толкателем, нарушается процесс вентиляции цилиндра. И в той, и в другой ситуациях, водитель ощутит значительное снижение мощностей двигателя и ряда других характеристик.

Если речь идёт о большом для этого узла люфте, то его основными признаками будут характерные щелчки, значительно увеличится расход. Резюмируя, можно выделить перечень различных признаков, свидетельствующих о необходимости проверки клапанов и их дальнейшем обслуживании:

• Мотоцикл или скутер стал хуже заводится;
• Байк вовсе перестал заводиться;
• Во время поездки возникают случаи отказа работы мотора;
• Скутер глохнет при попытке завестись;
• Падение мощности мотора, приведшей к значительному снижению максимальных скоростей;
• Из газораспределительного механизма доносятся характерные щелчки или цокот;
• Пробег, после осуществления замены элементов цилиндро-поршневой группы перевалил за 500 километров.

Признаки необходимости проверки

При возникновении сложностей с запуском двигателя и в ряде других ситуаций необходимо уметь проверить работоспособность пускового обогатителя. Мысли о неисправности электроклапана могут возникнуть в разных случаях.

Остановимся детальней на основных причинах:

• проблематичен первый утренний запуск холодного двигателя скутера;
• сложно завести остывший мотор мотороллера после длительной стоянки;
• потребление топлива значительно превышает указанный в паспорте расход;
• силовой агрегат скутера достаточно нестабильно работает на холостом ходу;
• прогретый мотор не держит обороты, а холодный функционирует с перебоями.

Неисправный обогатитель может находиться в двух положениях:

• с постоянно выдвинутой иглой электроклапана;
• в исходном состоянии, когда игла не выступает.

Необходимо уметь проверить работоспособность пускового обогатителя при возникновении сложностей с запуском двигателя

Каждый из случаев по-разному сказывается на работе мотора. Первая ситуация затрудняет запуск мотора холодного скутера. Попытка запустить двигатель нажатием на кикстартер, также, как и запуск электростартером, оказываются безрезультатными. Во втором случае мотор запускается без проблем, но при работе потребляет повышенное количества бензина. Увеличенный расход топлива связан с работой двигателя на сильно обогащенной смеси.

Пусковой электрический топливный обогатитель скутера

Для обеспечения пуска холодного двигателя скутера, необходима богатая топливная смесь, то есть, если оптимальное отношение бензина и воздуха в смеси, составляет 1 : 15, то в момент пуска холодного мотора, количество бензина в смеси должно быть больше. Это обусловлено тем, что холодный бензин испаряется хуже, и его воспламенение в камере сгорания затрудняется. Большее количество бензина, позволяет получить больше паров, в результате чего двигатель нормально запускается.

На старой мототехнике, при пуске холодного двигателя, прикрывали или полностью зарывали воздушную заслонку, таким образом, обогащая смесь. После пуска мотора и его прогрева, заслонку открывали, смесь становилась обычной, и мотор начинал работать в обычном режиме.

На современной технике, в том числе и на скутерах, процесс обогащения смеси при пуске холодного двигателя полностью автоматизирован, благодаря такому устройству, как пусковой электрический обогатитель, или, как его часто называют скутеристы – електроклапан карбюратора, и устанавливается он прямо на карбюратор.

Принцип работы обогатителя

Внутри его пластикового корпуса имеется электрический нагревательный элемент, через который начинает проходить электрический ток, как только мотор скутера начинает работать. В этот момент тепловой элемент начинает нагреваться, а уже от его тепла нагревается капсула со специальным составом, который при повышении температуры расширяется, и выталкивает иглу обогатителя.

При прекращении поступления тока к нагревательному элементу обогатителя, капсула остывает, и игла поднимается, занимая верхнее положение.

При запуске холодного мотора, генератор скутера начинает вырабатывать ток, и, в этот же момент начинает нагреваться термоэлемент обогатителя, получая ток от генератора. Пока игла обогатителя не опустилась в нижнее положение, в карбюраторе остается открытым канал для дополнительной порции бензина, поступающего в двигатель, это позволяет легко запустить холодный мотор.

Но, двигатель не должен работать постоянно на обогащенной смеси, хотя бы потому, что это приведет к перерасходу топлива. На самом деле, на обогащенной смеси мотор скутера работает всего первые несколько минут, потому что, после того как мотор начинает работать, нагревательный элемент обогатителя нагревается все больше (ведь генератор работает, и на нагревательный элемент подается ток), игла обогатителя постепенно опускается, и перекрывает путь дополнительному току бензина, в результате чего топливная смесь приобретает нормальный состав.

С этого момента мотор может работать в обычном режима. В свою очередь, после остановки мотора, генератор перестает вырабатывать ток, термоэлемент обогатителя перестает нагреваться, он остывает, игла поднимается в верхнее положение, и, теперь, при пуске в цилиндр опять будет подаваться обогащенная смесь.

Проверка обогатителя

В том, что обогатитель нормально работает, можно убедиться, ели при пуске холодного двигателя он вначале работает на повышенных оборотах, а затем, через одну – две минуты, обороты падают до холостых.

Также, можно проверить обогатитель, сняв его с карбюратора, и подключив его контакты напрямую к клеммам аккумулятора, (полярность в этом случае не важна). Если при нагреве обогатителя его игла постепенно начинает выдвигаться, значит, обогатитель исправен.

Неисправные обогатители обычно заменяют новыми, но при подборе нужно учитывать, что обогатитель должен точно соответствовать карбюратору, установленному на двигателе.

Honda Dio AF-25 SR (Часть 11) — Немного поломок (лепестковый клапан и проводка) — DRIVE2

Что то в последнее время скутер стал плохо и тяжело заводится, раза с 15, и то с газом. Холостой перестал регулироваться винтом на карбюраторе. Куда я еще не лазел…это в лепестковый клапан, он подает в нужны момент смесь в цилиндр.

Если лепестки не исправны то смесь не будет правильно засасываться, и отсюда перебои.Снял клапан (чтоб его снять надо пол мопеда разобрать + снять карбюратор)

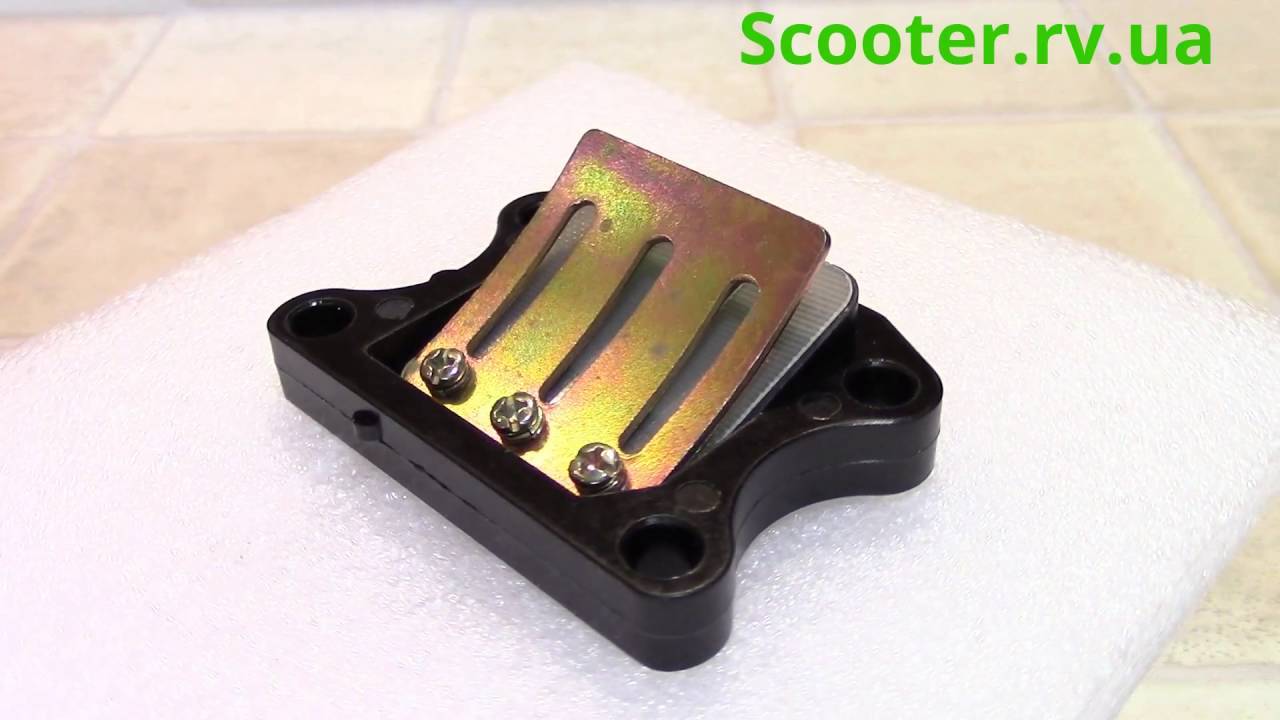

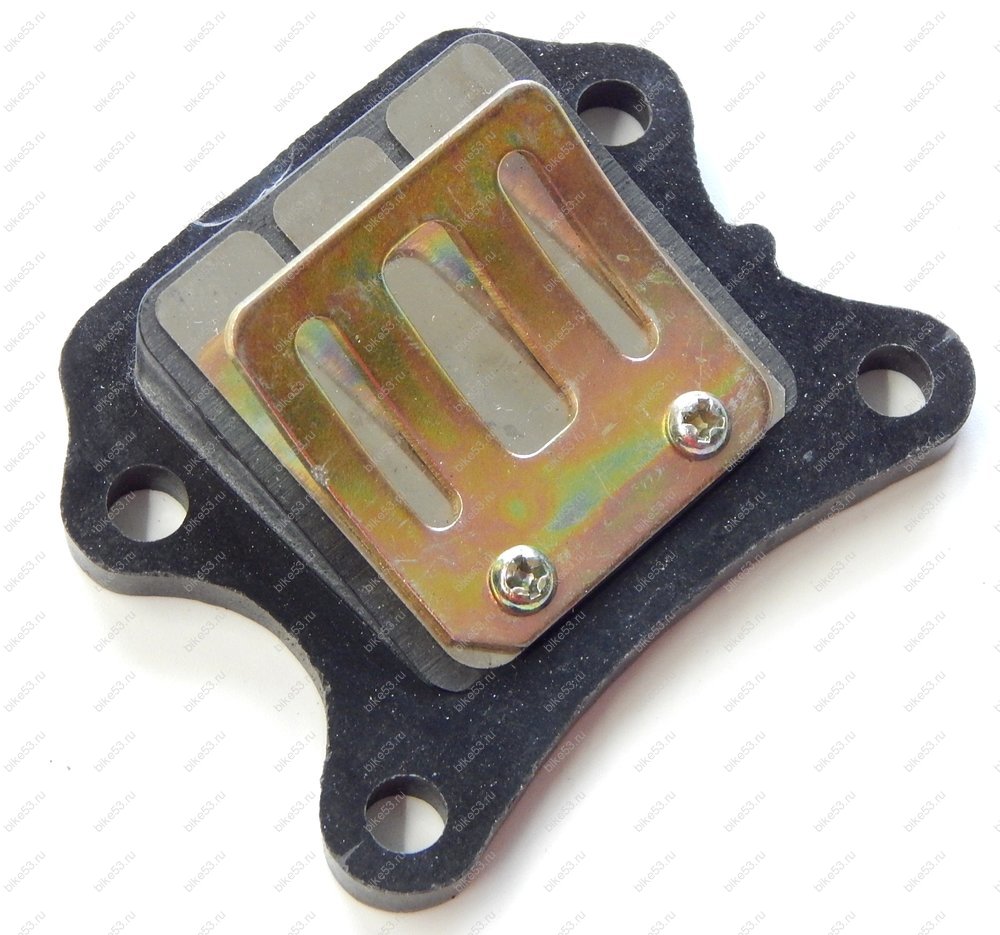

И вот что я обнаружил, клапан из 3х лепестков, два их них имеют не плотное прилегание, и щель, тоесть пропускают воздух к карбюратору.

Вот есть видео хорошее тут Дед рассказывает как он починил у себя лепестковый клапан, настроив его заново.На видео все легко и просто так…я решил попробовать.

Короче шлифовал шлифовал пластину, чтоб она по другому прижимала лепестки, и так и сяк…нифига не выходило.В итоге решил настроить каждый лепесток отдельно, для этого понадобился метализированный скотч который не боится температуры, и он тонкий, можно слоями покладывая в определенные места настроить прижим каждого лепестка.

Короче потратил кучу времени, и вот все что мне удалось сделать, до идеала далеко, но стало лучше чем было.

Но проблему это не решило. Ладно будем разбираться дальше….

Как то катаясь заметил что у меня стрелка бака лежит на 0…хотя выезжая помню было пол бака… думаю ладно щас на заправку заеду залью полный. Залил…стрелка так и лежит…и тут я понял что что то не то с проводкой или датчиком.

А позже заметил что не работают: поворотники, сигнал, стартер, стоп, уровень топлива.А работало лишь: фара передняя, подсветка приборки, и задний габарит.

Но потом нашел засранца, оторвался один проводочек массы от клеммы, черный.Зажал его заново, в штате он что то был не очень сильно зажат и просто выпал из клемы.

И сразу же все заработало. Красота

Сообщества › Daewoo Matiz Клуб › Блог › Зажаты впускные и выпускные клапана ! Из-за чего ?

Всем привет, подскажите советами, пожалуйста ! Первый раз залез в двигатель для регулировки клапанов на пробеге 70 тысяч, сделали всё хорошо, но особой разницы не заметил ! На пробеге 83 тысячи появились проблемы с запуском на холодную, все подробно описано в моих бж, так вот после запуска двигатель двоил и работал очень неустойчиво, понесся менять с самого простого : свечи, вв провода, фильтра бензина оба, промыл форсы, крышку трамблера ничего не помогло ! Поехал на СТО там сразу сказали надо делать регулировку клапанов, сделали оказалось клапана были зажаты, выставили зазоры 0,20 и 0,30 , но через 3250 км снова на холодную двигатель заработал неустойчиво по гарантии снова сделали регулировку, опять же все клапана были зажаты ! Вопрос почему, неужели седлам беда или сами клапана ? В итоге сказали через 2000 км приехать на проверку зазоров ! Заранее, спасибо !

https://youtube.com/watch?v=Q3X0NVjoipQ

https://youtube.com/watch?v=CrlDqBlbDvQ

Заключение

Как видите, регулировка клапанов на 4 х тактном китайском мопеде моделей 139qmb и 157qmj очень похожа. Плюс это достаточно простая задача. Все что вам необходимо это — набор ключей и немного времени. Не стоит лезть в мотор слишком часто, Наконец не забывайте прислушиваться к мотору, ведь еще до окончания пробега проблема может определиться по стуку или по изменению ездовых качеств скутера.

Инструмент: Плоскогубцы, фигурная и/или минусовая отвертки, ключи 9 и 8 мм (головки) и на 13, щуп для установки зазора клапанов — 0,05 и 0,1 мм

Регулировка зазоров клапанов — процедура для нового скутера обязательная, причём сделать это необходимо как можно быстрее после покупки. Затем примерно каждые 2500 — 3000 км. Но если характерное пощелкивание, похожее на цокот, раздается из головки цилиндра раньше, ждать регламентного ТО не стоит. Если возможно, — первый раз регулировку зазоров производить вместе с кем-то, кто этим уже не раз занимался. Но это необязательно

ВНИМАНИЕ! Регулировка зазоров клапанов скутера производится только на ХОЛОДНОМ двигателе, поскольку эти зазоры — тепловые

Для начала освободим доступ с крышке головки цилиндра. Для этого снимаем сидение (унитаз). Должна получиться картина, как на рисунке. При низкой окружающей температуре с пластиком необходимо работать аккуратно, он становится хрупким.

Регулировка зазоров клапанов Теперь откручиваем винты (1), крепящие клапанную крышку (2). При наличии трубки, — демонтируем её.

Перед тобой теперь вот такая картина — кулачки клапанов, коромысла, распредвал, звёздочка распредвала.

Теперь для настройки зазоров клапанов необходимо настроить верхнюю мёртвую точку (ВМТ) поршня, т.е. поймать момент, когда поршень будет находиться в предельном верхнем положении. Это не сложно. Но будь внимателен: у четырёхтактных двигателей две ВМТ, в начале 1-го и 3-го тактов. Нам нужен 3-й такт.

Для поиска ВМТ снимаем облицовку вентилятора для генератора. Ключом на 13 поворачиваем по часовой стрелке шестигранник на крыльчатке охлаждения генератора до тех пор, пока риска на маховике генератора с меткой “Т” не совпадёт с выступом, что сбоку маховика.

Теперь смотрим на звёздочку распредвала. Два маленьких (1) и одно большое (2) её отверстия должны расположиться, как на рисунке. При этом клапана должны быть закрыты, и при лёгком колебании маховика генератора они не должны двигаться. Так называемое положение “3-го такта”, а точнее, начала этого такта.

Теперь можно приступать непосредственно к регулировке зазоров. Для начала нужно зазоры проверить. Щупом 0,05 мм проверяем впускной (верхний) клапан — просовываем щуп между регулировочным болтом и клапаном. При нормальной настройке щуп должен входить с небольшим трудом, и передвигать его в зазоре нужно с небольшим усилием, но так, чтобы на нём не оставалось царапин.

Если требуется настройка, нужно ослабить контргайку (“снаружи”). Затем изменить зазор можно путём вращения болта настройки (“внутри”) — по ч/с меньше, против ч/с больше. Затем, не отпуская регулировочного болта, затягиваем контргайку. Здесь нужно быть аккуратным, — после затяжки контргайки зазор, возможно, изменится. Поэтому перепроверяем зазор.

Аналогичные действия с клапаном выпуска. Только доступ к нему более трудный, и зазор 0,1 мм.

Всё. Теперь собираем всё в обратном порядке. Попутного ветра!

Несмотря на надежность четырехтактных скутеров они также нуждаются в уходе. Если они вовремя не получат обслуживания, то со временем можно влететь на серьезные суммы денег. Если вы чувствуете в двигателе гул или стук которого раньше не было и он не характерен стандартной работе двигателя, значит что-то не так. Скорее всего пора заняться регулированием. Жаль не все это понимают, некоторые так и ездят с этим и потом удивляются почему ремонт такого малого транспорта обходится так дорого.

Проверять зазоры клапанов на скутере рекомендуется регулярно (особенно зазоры на китайском скутере). Примерно через 3-4 тысячи километров пробега. Бывает что скутер может проехать и 10 000 и не иметь никаких посторонних звуков, но случается и через 1000 км уже нужно регулировать. Рекомендуется регулирования даже если нет посторонних шумов при пробеге 4000 км.
