Как сделать сабвуфер своими руками: короб для саба

Распил деталей

Итак, вы определились с формой для сабового короба и у вас есть чертеж.

Разметьте лист по деталям и распилите по нанесенным размерам. Используйте диск большим количеством зубьев, чем меньше размер зуба у диска для циркулярной пилы, тем меньше получится сколов, и их размер будет незначительным.

Если вы пользуетесь ручной циркуляркой, а рука у вас не набита, лучше использовать направляющую, что бы случайно не «завалить» рез.

Выполнять эту работу лучше вдвоем, так как одному ворочать большие листы и держать их во время работы достаточно не удобно.

Ниже хорошее видео от Rockford Fosgate, правда на английском, но тут все понятно без перевода — выбор формы корпуса, разлиновка деталей, распил.

Делаем корпус для сабвуфера с фазоинвертором

Как и при изготовлении закрытого ящика, работа над более сложной конструкцией начинается с выбора громкоговорителя.Как изготовить короб для сабвуфера зависит от типа материала и крепёжных элементов. Многослойная фанера является самым прочным из рекомендуемых материалов. Чтобы собрать корпус для сабвуфера своими руками можно использовать любые саморезы. При соединении элементов из МДФ и тем более из ДСП, нужно использовать только белые саморезы. Чёрные не обеспечивают такого прочного соединения. Иногда при завинчивании у них обламываются шляпки.

Фазоинверторный сабвуфер должен быть хорошо загерметизирован. Для этого на все швы, с внутренней стороны, наносится слой герметика. Линии распила должны быть очень ровными, поэтому работу лучше выполнить на специальном станке, если есть такая возможность.

При изготовлении щелевого фазоинвертора нужно следить, чтобы все внутренние перегородки не имели сквозных отверстий. Если размеры динамика и короба большие, то в поворотах щелевого порта могут возникать застойные зоны. Чтобы избежать этого все прямые углы фазоинвертора сглаживаются установкой дополнительных деревянных пластин. Сборка короба для сабвуфера своими рукамизавершается установкой внешних контактов для подключения усилителя. Эти места так же должны быть загерметизированы.

Как собрать сабвуфер

После подготовки всех инструментов и материалов, можно начинать работы по изготовлению конструкции. Сделать короб для сабвуфера 12 дюймов с диаметром 30 см достаточно просто. В первую очередь следует проделать отверстие под будущий динамик, выдерживая расстояние от центра до стенок в 20 см.

Дальше нужно руководствоваться следующей инструкцией:

Подготавливаем основные элементы будущего самодельного корпуса. Их параметры рассчитывают заранее на проверенном ресурсе с онлайн-калькуляторами.
Проделываем отверстие спереди фанерного листа или МДФ, ДСП-плиты.
Вырезаем над отверстием щель под фазоинверторную трубку и прикручиваем отсек.
Склеиваем боковые элементы клеем ПВА и скрепляем с помощью саморезов

Важно закручивать крепежные элементы до упора, поскольку любые пустоты негативно скажутся на качестве звука.
Вырезаем места под провода сзади корпуса.
Перед соединением всех составляющих помещаем в короб динамик.
Завершающий этап подразумевает проведение отделки внутреннего пространства. Следует замазать стыки и щели герметиком или эпоксидной смолой, чтобы улучшить герметизацию.
Внешняя отделка заключается в обтягивании корпуса карапетовой тканью

Карапет натягивается и крепится эпоксидкой или мебельным степлером.

После завершения всех этапов осуществляется финальная сборка с подключением к штатной автомагнитоле.

Поскольку закрытый фазоинверторный короб (ФИ) отличается крупными размерами, владельцы авто предпочитают устанавливать компактный сабвуфер «Стелс», сделанный своими руками. Мини-модель демонстрирует отчетливое звучание широкого диапазона частот и занимает меньше места в машине.

В большинстве случаев короб под 10 сабвуфер размещается в багажнике, однако некоторые люди практикуют монтаж в крыле или нише запаски.

Чтобы правильно сделать короб для сабвуфера, можно рассматривать упрощенный вариант с созданием закрытого ящика. Его создают по тем же принципам, что и фазоинверторную модель, но без проделывания щели. ЗЯ обладает отверстием под динамик, поэтому его конструктивное исполнение выглядит достаточно просто.

Всевозможные разновидности бандпассов представляют собой полноценный фазоинвертор, но в видоизмененном формате. Поэтому собрать самодельный саб достаточно просто.

Наиболее сложной конструкцией считается сабвуфер в виде рупора. Из-за сложностей изготовления начинающие мастера отказываются от этого варианта, отдавая предпочтение более упрощенным моделям. Однако рупор отличается объемными низами и обеспечивает глубокое звучание всех частот. Но любое отклонение от чертежей сделает все усилия бесполезными, т.к. саб не будет звучать как нужно.

Поэтому специалисты рекомендуют выбирать вариант закрытого ящика или фазоинверторного короба для саба. Еще простым исполнением характеризуется бандпасс.

Собирая короб под сабвуфер, важно соблюдать все правила техники безопасности и быть осторожным. Работа подразумевает использование колющих и режущих предметов, а также электрического инструмента

Применять неисправные приспособления запрещено.

Какие материалы нам потребуются для сборки сабвуфера?

Прицеп для лодки своими руками. инструкция по изготовлению, чертежи, материалы Многослойная фанера для корпуса сабвуфераМатериал для изготовления короба сабвуфера должен быть прочным, плотным и хорошо изолировать звук. Для этого отлично подойдет многослойная фанера или ДСП. Основные преимущества этих материалов – доступная цена и простота в обработке. Они достаточно прочны и обеспечивают хорошую шумоизоляцию. Мы будем делать сабвуфер из многослойной фанеры толщиной 30 мм.

Чтобы сделать короб для сабвуфера нам понадобится:

Саморезы по дереву (примерно 50-55 мм, 100 штук) Шумоизоляционный материал (шумка) Дрель и шуруповерт (или отвертка) Електролобзик Жидкие гвозди Герметик Клей ПВА Карпет, примерно 3 метра Клемник

Чертежи короба для сабвуфера

В данной статье мы будем делать короб под сабвуфер с 12-ти дюймовым динамиком. Рекомендуемый объем ящика для одного 10-12 дюймового динамика – 40-50 литров. Рассчитать короб под сабвуфер не сложно, вот примерная схема с размерами панелей

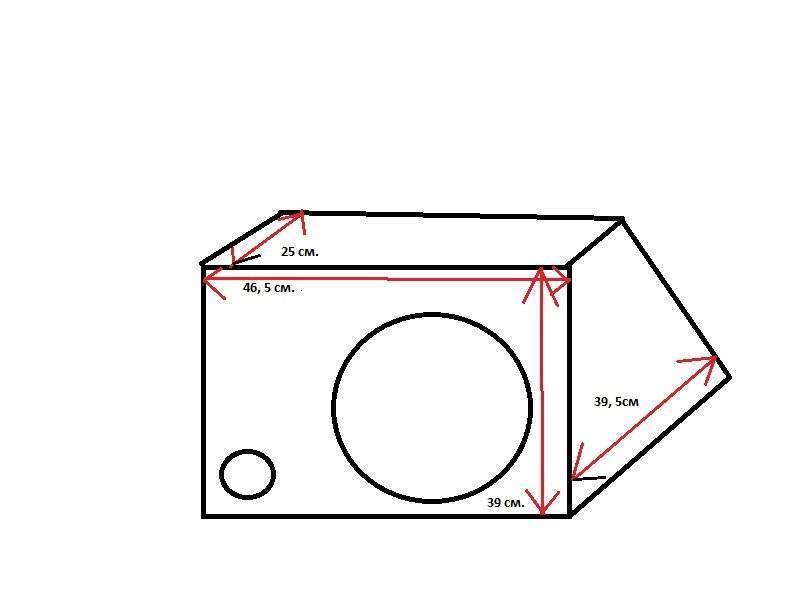

Схема и чертеж короба Стоит обратить внимание на минимальное расстояние от стенок корпуса до динамика. Оно, как и объем всего ящика, рассчитывается по внутренней поверхности

Собираем короб для сабвуфера своими руками

Можно приступать к сборке. Мы используем 12-ти дюймовый динамик Lanzar VW-124. 12-ти дюймовый динамик для сабвуфера Его диаметр 30 см, и первое что нужно сделать это вырезать отверстие под динамик. Минимальное расстояние от центра диффузора до стенки сабвуфера – 20 см. Мы отмеряли по 23 см (20 см + 3 см ширина фанеры) от края панели и прорезали отверстие електролобзиком. Далее вырезаем отверстие под фазоинверторную щель, в нашем примере она имеет размер 35*5 см.

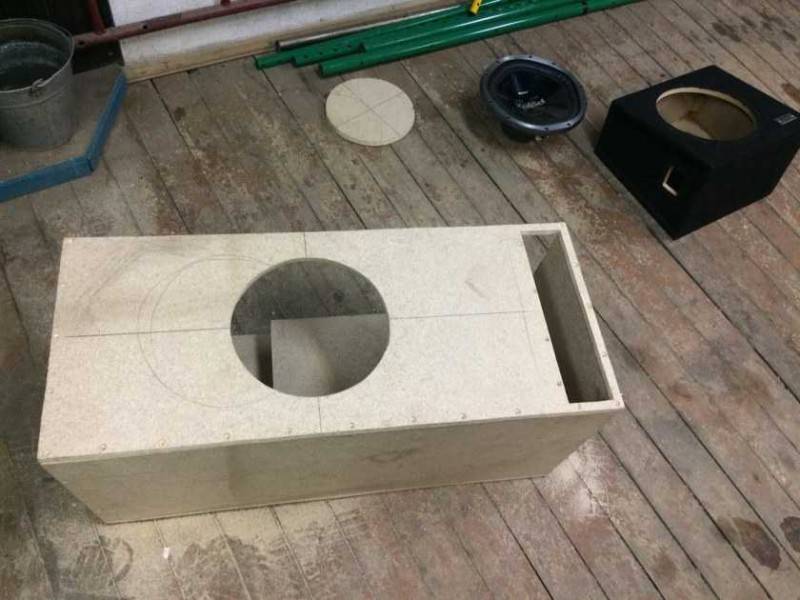

Вырезаем щель фазоинвертора и отверстие для динамика

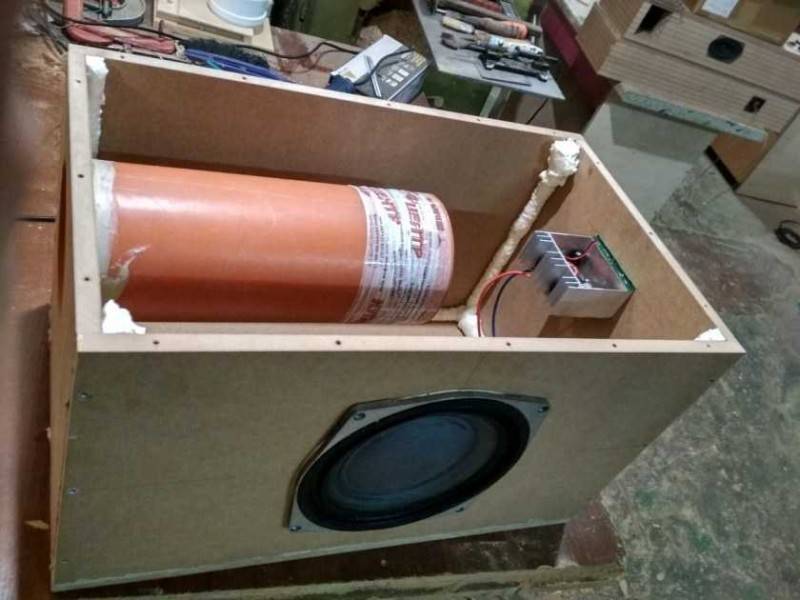

Вместо щели можно использовать классический воздуховод – трубку. Теперь собираем фазоинверторную щель и крепим ее к передней панели сабвуфера. Проходим по стыкам жидкими гвоздями и закручиваем саморезами

Собираем панели фазоинверторной щели Важно очень плотно закручивать саморезы, чтобы не оставить пустотелостей. Они будут создавать резонансные колебания, которые испортят звучание сабвуфера. Далее собираем боковые стенки короба, предварительно смазав их жидкими гвоздями, и плотно закручиваем саморезами

Боковые стенки короба На задней крышке короба нужно вырезать небольшое отверстие под клемник. Соединяем все части корпуса. Убеждаемся в том, что мы правильно вырезали и скрепили все части. Короб в сборке Вставляем динамик. Смотрим, любуемся

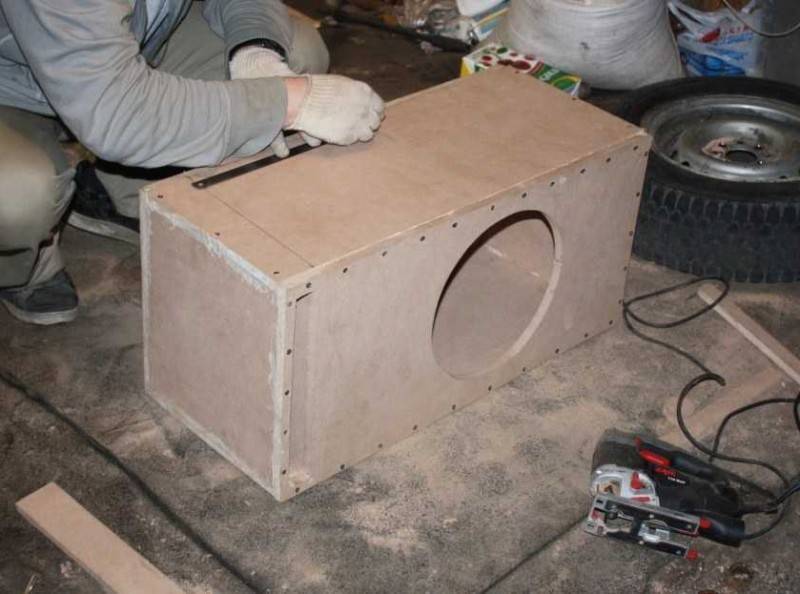

Далее собираем боковые стенки короба, предварительно смазав их жидкими гвоздями, и плотно закручиваем саморезами. Боковые стенки короба На задней крышке короба нужно вырезать небольшое отверстие под клемник. Соединяем все части корпуса. Убеждаемся в том, что мы правильно вырезали и скрепили все части. Короб в сборке Вставляем динамик. Смотрим, любуемся.

Внутренняя отделка

Переходим к внутренней отделке короба. Первое, что необходимо сделать это проклеить все стыки и щели эпоксидным клеем или герметиком. Далее с помощью клея ПВА приклеиваем на всю внутреннюю поверхность короба шумоизоляционный материал. Обклеиваем корпус шумкой Обклеиваем корпус шумкой Теперь обтягиваем всю внешнюю плоскость короба карпетом, включая щель фазоинвертора. Крепить его можно на эпоксидный клей или с помощью мебельного степлера. Короб обтянут карпетом Далее вставляем и плотно прикручиваем динамик. Сабвуфер почти готов, осталось только протянуть провода от динамика к клемнику и подключить усилитель. Установленный сабвуфер с усилителем Усилитель мы докупали, но его также можно сделать своими руками. Это довольно сложно, так как требует знаний и практики в области радиотехники. Также можно использовать готовые наборы и схемы для радиолюбителей, вроде Мастер-КИТ, и самостоятельно проводить сборку усилителя. Единственное требование к усилителю – его максимальная мощность должны быть меньше, чем максимальная мощность динамика.

Третий шаг: регулировка выходной чувствительности

Фильтр регулировки выходной чувствительности также выглядит в виде колеса для прокрутки отверткой и обозначается «GAIN» или «LEVEL».

Существует ошибочное мнение о том, что данный параметр отвечает за громкость сабвуфера, на самом деле это не так, даже несмотря на то, что при установке на верхние позиции громкость действительно увеличивается. Этот фильтр отвечает за согласованную работу головного устройства и сабвуфера, настраивается по определенной методике, имеющей четыре простых действия:

  1. выставить регуляторы на магнитоле и усилителе на минимум и пускается звуковой сигнал для проверки;
  2. постепенно увеличивается громкость до появления первых искажений в звучании, после чего возвращается в последнее положение, при котором было чистое звучание;
  3. затем регулятор на усилителе вращается в сторону увеличения до появления первых звуковых искажений;
  4. как только появились искажения, регулятор возвращается в крайнее положение, при котором их не было.

Как сделать корпус для саба своими руками

Если нужно сделать хороший коробок для сабвуфера, то лучше всего остановиться на самой сложной конструкции. Такая система называется бандпасс. Он бывает четвёртого порядка и шестого порядка. Система четвёртого порядка представляет собой двухкамерный ящик, где одна камера это закрытый короб, а другая играет роль фазоинвертора.

Бандпасс шестого порядка это конструкция с двумя фазоинверторами. Здесь самым сложным является расчёт второго порта и взаимное соотношение настроек каждого фазоинвертора. Две камеры имеют разные размеры и способны ограничивать воспроизводимые громкоговорителем частоты. Короб для двух сабвуферов сложнее всего проектировать, но оно обладает максимальным КПД. Для определения всех размеров таких звуковых систем используются специальные утилиты. Для расчёта любой конструкции сабвуфера подойдёт универсальная программа WinISD. У неё нет рускоязычного интерфейса, но разобраться в ней несложно. Чтобы сделать чертёж короба для сабвуфера достаточно загрузить в компьютер параметры используемого динамика.

Чертежи на корпус для сабвуфера

Если нет времени и желания самостоятельно рассчитывать ящик сабвуфера своими руками, можно взять готовые расчёты и чертежи. Если нужно сделать бас очень глубоким и мощным можно сделать короб для сабвуфера на два динамика. В этом случае конструкция может быть в виде закрытого ящика или фазоинверторной. Оба громкоговорителя должны быть однотипными и с одинаковой частотой резонанса, иначе сложно будет настроить фазоинвертор. Если нет опыта по работе с автомобильной акустикой, то первый сабвуфер лучше делать по схеме закрытого ящика. Фазоинверторный сабвуфер с одним громкоговорителем так же несложно сделать своими руками. Не следует, не имея опыта, браться за такую систему, как бандпасс. Результат в любом случае будет не удовлетворительным.

Формирование корпуса

Изготовление сабвуфера “Стелс” начинается с оклеивания ниши. Внутри нее будет создаваться корпус. Для этого малярный скотч 50ммх50м режется на полоски, которые наклеиваются на пластиковую обшивку или ковролин внутри ниши. Полученный бумажный слой будет служить основой для нанесения первого слоя стекловолокна.

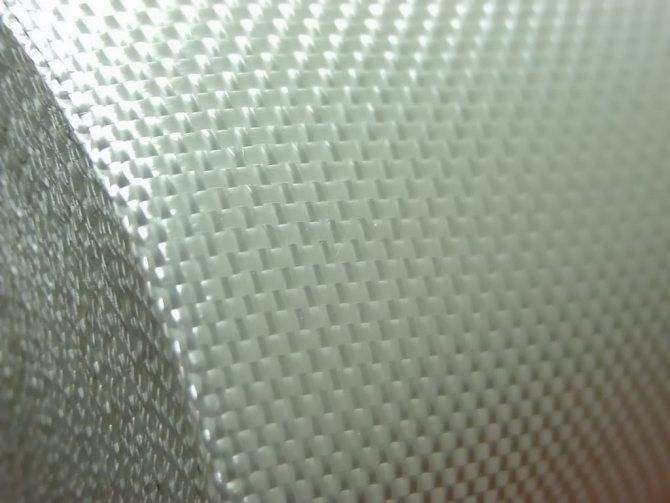

Стеклоткань Т 13 находится в рулонах шириной от 90 до 100 см. Этой ширины достаточно, чтобы полностью перекрыть нишу как по ширине, так и по высоте.

До начала формирования первого слоя нужно изолировать бумажную основу от соприкосновения с эпоксидкой. Для этого бумагу можно покрыть парафином, стеарином, паркетной полиролью.

Затем нужно размешать эпоксидную смолу с отвердителем в соответствии с инструкцией и нанести ее на бумажную матрицу. После того как первый слой застыл, необходимо нанести еще один, на который будет уложена стеклоткань.

Лоскут стеклоткани берется с небольшим запасом, который после формирования корпуса нужно будет отрезать. После нанесения первого слоя стекловолокно прокатывается роликом и грубой кистью

Важно чтобы материал был полностью пропитан эпоксидным клеем. Цена некачественной работы — расслоение корпуса после полимеризации

Затем процедура повторяется. Толщина стеклоткани 0,3 мм. Для придания необходимой прочности нужно выложить от трех до пяти слоев. Чтобы было удобнее работать, после застывания первого слоя корпус можно вынуть из багажника и продолжить работу, наклеивая стеклоткань снаружи, а не изнутри. Процесс не быстрый. Чтобы сделать сабвуфер “Стелс” своими руками, понадобится несколько дней.

В зависимости от температуры воздуха и количества отвердителя высыхание эпоксидной смолы занимает от 30 минут до нескольких часов. Отвердителем злоупотреблять нельзя. Во-первых, корпус получится хрупкий, а во-вторых, можно не успеть нанести стеклоткань, как смола застынет.

Установка саба в машину

Сабвуфер в машину подключается к источнику звукового сигнала с помощью межблочного кабеля. Здесь многое зависит от типа автомобильной магнитолы. Некоторые модели оборудованы отдельным разъёмом для подключения низкочастотного канала. Такой разъём маркируется «SUB», «Sub. Out» или похожими сочетаниями символов. В этом случае для подключения активной низкочастотной системы применяется экранированный кабель с разъёмами «Тюльпан» на концах. Другой вариант подключения подразумевает использование коннекторов для подключения тыловых динамиков. Подключение активного сабвуферав машину выполняется по мостовой схеме. Обычно штатные автомобильные магнитолы или музыкальные центры оборудованы типовыми разъёмами с ножевыми контактами. Колодка состоит из трёх частей. Для подключения звуковых колонок используются разъёмы «В» и «С».

Распиновка контактов колодки «В» на динамики выглядит следующим образом:

  1. В1 – задний правый «+»
  2. В2 –“ – “ – “ – “ – “ – «-»
  3. В3 – передний правый «+»
  4. В4 – “ – “ – “ – “ – “ – «-»
  5. В5 – передний левый «+»
  6. В6 – “ – “ – “ – “ – “ – «-»
  7. В7 – задний левый «+»
  8. В8 – “ – “ – “ – “ – “ – «-»

На контакты колодки «С» выводятся сигналы с линейного выхода усилителя магнитолы.

  1. С1, С2 – левый и правый задние динамики
  2. С4, С5 – левый и правый передние динамики
  3. С3 – корпус (земля)
  4. С6 – дистанционное включение питания усилителя

Подключить активный сабвуфер в авто можно двумя способами. В одном случае используются контакты разъёма «В», предназначенные для тыловых акустических колонок, размещаемых в салоне автомобиля. Подключить активный саб в авто с колодки «С» можно через специальный переходник с разъёмами RCA. Если саб в машинеустановлен в багажном отсеке, потребуется удлинить провода.

Расчет короба

Спроектируйте ваш корпус в считанные минуты и начните изготовление

Различные оформления

Доступен расчет для закрытого, фазоинверторного, бандпассов 4го и 6го порядков. Расчет для нескольких динамиков, различные схемы подключения. Расчет портов типа труба и слот, также учет раскрывов.

Расчет короба

Расчет и визуализация короба, итоговый чертеж деталей короба. Учет объемов вытесняемого различными объектами внутри корпуса, такими как динамик, порт.

Все связано

Все работает вместе, поэтому когда вы меняете объем оформления, либо меняется объем вытесняемый чем-либо внутри короба, нет необходимости пересчитывать все заново, программа сделает это сама.

Какой материал лучше

Из чего лучше сделать коробок для сабвуфера

Материалов, из которых можно изготовить корпус для такого динамика, в принципе, много. Это может быть фанера, МДФ, ДСП и так далее. Каждый из этих материалов имеет не только достоинства, но и недостатки.

Найти корабельную фанеру не так уж и сложно, как кажется на первый взгляд. На стройках и других производственных предприятиях такой материал есть. Из этой фанеры часто делают опалубку. Данный материал всегда влагоустойчив, очень прочен и жестковат. Одним словом, для корпуса саба – то, что нужно.

ДСП – материал тоже неплохой, но влагу не любит совершенно. Кроме того, при обработке ДСП имеет свойство крошиться. С другой стороны, если взять материал потолще, то проблему можно решить.

Из чего сделать коробок для сабвуфера

Некоторые эксперты советуют и другие материалы, но они, как правило, не так популярны – к примеру, клееные плиты из ламината.

Из чего лучше делать короб для сабвуфера

Как правильно собрать корпус для сабвуфера

Корпус для саба своими руками сделать несложно, если точно следовать всем рекомендациям. Самое главное, что требуется закрытому корпусу это герметичность и отсутствие вибраций. Оптимальным материалом для низкочастотной колонки считается многослойная фанера или МДФ. Толщина материала должна быть не менее 18-20 мм. Тонкие стенки будут резонировать и эти вибрационные волны, попадая в салон автомобиля, сильно ухудшат качество воспроизведения низких частот. Важнейшим параметром любого сабвуфера является его объём. Это параметр учитывает внутреннее пространство ящика без объёма, занимаемого динамиком. Соотношения объема корпуса и диаметра громкоговорителя выглядит следующим образом:

  • 10 дюймов (25 см) – 15-20 литров
  • 12 дюймов (30 см) – 25-35 литров
  • 15 дюймов (35 см) – 40-60 литров
  • 18 дюймов (46 см) – 70-110 литров

Для того чтобы повысить КПД и улучшить качество звучания, все швы между деревянными стенками должны быть герметизированы. Лучше всего использовать для этой цели силиконовый герметик. Закрытая коробка для сабвуфера, сделанная своимируками, имеет свои несомненные достоинства:

  • Простота расчёта объёма
  • Легкость в изготовлении
  • Небольшие размеры
  • Отчётливый и чистый бас

Основных недостатков всего два: низкий КПД, не подходит для прослушивания «тяжёлого» баса. Внутренний объём закрытого сабвуфера можно заполнить синтепоном или ватой. Если объём подсчитан правильно, то этого делать не обязательно. Рекомендуется послушать работу сабвуфера, как с наполнителем, так и без него и выбрать лучший вариант. При разной температуре воздуха давление внутри закрытого объема меняется и для его выравнивания в корпусе сабвуфера иногда оставляют маленькое отверстие не более 1,5-2,0 мм.

Плюсы и минусы самодельного короба

Самодельный корпус для сабвуфера 12 обладает как плюсами, так и минусами. К положительным особенностям этих изделий относят:

  1. Экономию средств. Процесс изготовления сопряжен с минимальными денежными затратами.
  2. Простоту самодельного создания. Если придерживаться чертежей, правильно рассчитать короб и следовать пошаговой инструкции, работа не займет много времени.
  3. Возможность изготовить красивый короб под любую геометрию салона. В собранном виде маленький корпус будет выглядеть стильно и придаст салону машины дополнительную элегантность.

Из минусов выделяют ограниченный набор функций и ряд проблем при настройке акустической системы.

  • Что такое твитеры в акустике
  • Автомагнитола Soundmax SM CCR3064F
  • Starline M15 инструкция
  • Как узнать модель сигнализации Томагавк по брелку

Антиакустика

Это очень важная часть при обустройстве домашнего кинотеатра и сабвуфера в частности. Нужно создать отличную антиакустику, особенно если вы живёте не в своём доме, а в многоквартирном.

Соседи могут пожаловаться на громкий звук, и они имеют право. Создайте качественную изоляцию звука и смотрите сериалы и фильмы, слушайте музыку столько, сколько хотите.

Первое, чем нужно запастись для создания грамотной изоляции звука — специальный акустический поролон. Это довольно популярный материал, который регулярно используют музыканты для оформления домашних музыкальных студий.

Отличается высокой эффективностью и малой стоимостью. Можно найти звукоизоляционный поролон на различных интернет-ресурсах от сторонних производителей, тогда цена будет и то меньше.

Так же, можно модернизировать уже имеющиеся стены в вашем доме так, чтобы они добавляли антиакустики и звукоизоляции. Есть специальный дизайн формы потолка, который не получится установить в домашних условиях, но если вы потратитесь и закажете оформление у профессионалов, то вы точно не пожалеете.

Простой сабвуфер в машину

Легче всего сделать своими руками саб в машину без усилителя. Для этого не требуется знания радиотехники, так исключается самостоятельная сборка и регулировка усилителя. Для изготовления пассивной низкочастотной колонки, кроме громкоговорителя, потребуются следующие детали:

  • Материал для корпуса
  • Саморезы
  • Силиконовый герметик
  • Клеммная колодка
  • Акустический кабель
  • Наполнитель для внутреннего объёма
  • Материал типа карпет

После выбора и покупки динамика можно делать корпус. Чаще всего в качестве материала для изготовления корпуса акустических колонок используется многослойная фанера или МДФ. Толщина стенок должна быть не менее 18 мм, чтобы избежать гулкого резонирующего звука. Фанеру такой толщины найти сложно, поэтому выбор МДФ будет оптимальным решением. Материал легко обрабатывается, а отдельные элементы хорошо соединяются саморезами.

Переднюю стенку нужно сделать из двух пластин. Чтобы увеличить жёсткость конструкции все кромки, перед вворачиванием шурупов, нужно промазать клеем.Габариты магнита, у разных типов динамиков, могут отличаться, поэтому размер корпуса определяется габаритами громкоговорителя. Для того чтобы ящик был более прочным собирать сабвуфер своими руками в машину, лучше на брусках 25 Х 25 мм.После завершения работ по сборке ящика все швы нужно обработать силиконовым герметиком.

Самодельные сабвуферы для авто могут быть сделаны с акустическим фазоинвертором или по схеме бандпасс. Корпуса для таких акустических колонок имеют сложную конструкцию и при расчёте применяются специальные формулы. Колонка с акустическим фазоинвертором имеет размер примерно в два раза больший, чем закрытый ящик. Несмотря на высокий КПД, звучание низких частот получается не такое чёткое и бас немного расплывается.

Как правильно собрать корпус для сабвуфера

Корпус для саба своими руками сделать несложно, если точно следовать всем рекомендациям. Самое главное, что требуется закрытому корпусу это герметичность и отсутствие вибраций. Оптимальным материалом для низкочастотной колонки считается многослойная фанера или МДФ. Толщина материала должна быть не менее 18-20 мм. Тонкие стенки будут резонировать и эти вибрационные волны, попадая в салон автомобиля, сильно ухудшат качество воспроизведения низких частот. Важнейшим параметром любого сабвуфера является его объём. Это параметр учитывает внутреннее пространство ящика без объёма, занимаемого динамиком. Соотношения объема корпуса и диаметра громкоговорителя выглядит следующим образом:

  • 10 дюймов (25 см) – 15-20 литров
  • 12 дюймов (30 см) – 25-35 литров
  • 15 дюймов (35 см) – 40-60 литров
  • 18 дюймов (46 см) – 70-110 литров

Для того чтобы повысить КПД и улучшить качество звучания, все швы между деревянными стенками должны быть герметизированы. Лучше всего использовать для этой цели силиконовый герметик. Закрытая коробка для сабвуфера, сделанная своимируками, имеет свои несомненные достоинства:

  • Простота расчёта объёма
  • Легкость в изготовлении
  • Небольшие размеры
  • Отчётливый и чистый бас

Основных недостатков всего два: низкий КПД, не подходит для прослушивания «тяжёлого» баса. Внутренний объём закрытого сабвуфера можно заполнить синтепоном или ватой. Если объём подсчитан правильно, то этого делать не обязательно. Рекомендуется послушать работу сабвуфера, как с наполнителем, так и без него и выбрать лучший вариант. При разной температуре воздуха давление внутри закрытого объема меняется и для его выравнивания в корпусе сабвуфера иногда оставляют маленькое отверстие не более 1,5-2,0 мм.
