Катушка зажигания на квадроцикле, Устройство, способ герметизации

Виды катушек зажигания

Строение катушек разных моделей автомобилей может отличаться. Рассмотрим несколько различных видов.

По принципу работы катушки зажигания можно разделить на два основных вида: одноискровые и двухискровые.

• Одноискровая технология — для каждой свечи зажигания устанавливается своя катушка.
• Двухискровая технология — одна катушка зажигания управляет воспламенением смеси в двух цилиндрах.

В зависимости от строения и особенностей работы выделяют четыре типа катушек зажигания.

Катушка зажигания с распределителем. В современных автомобилях такие катушки зажигания уже не используются. Однако их всё ещё можно встретить в старых автомобилях, где они использовались до 1990-х годов. Такие катушки создают импульс высокого напряжения, который проходит через провод зажигания к механическому распределителю зажигания (трамблёру). Он в свою очередь передает импульс высокого напряжения на соответствующий провод зажигания, через который напряжение подается на нужный цилиндр.

Модуль зажигания. Модуль зажигания состоит из нескольких катушек зажигания, которые создают импульсы высокого напряжения для свечей. Эти импульсы подаются к свечам через соответствующие высоковольтные выводы и провода зажигания. Бывают одноискровые и двухискровые модули зажигания.

Индивидуальная катушка зажигания. Индивидуальные (штекерные) катушки зажигания не требуют использования высоковольтных проводов. Они устанавливаются непосредственно на свечи зажигания, при этом импульс высокого напряжения создается прямо на свече. Преимущество такого решения — отсутствуют потери напряжения в проводах

Кроме того, эта компактная конструкция позволяет экономить место, что особенно важно для современных автомобилей.

Система («рейка») катушек зажигания. Этот вид состоит из нескольких катушек, объединённых в едином компактном корпусе

Рысь -500, кому как повезёт с покупкой

Российские снегоходы, это как лотерейный билет, один проездит на нём долго и счастливо, другой не поездит и недели как тут же и поломка, причём бывает и серьезная.

Так же и со снегоходом Рысь -500. Один ездит и на охоту, рыбалку и так долгое время, а кто- то только катается по насту и он не проходит и недели. Был и у меня Рысь – 500, купил б/у, но еще новый.

Я не охотник и не рыбак, разве с удочкой посидеть и то летом. Купил для покататься в выходные дни. Да приятно по снегу прокатиться, как на самолете, только вместо облаков снежная равнина. По твердому снегу, по насту он развивал скорость до 85 км/час, а вот по небольшим сугробам и мягкому снегу ели до 40 км/час набирал. Лижи тонкие, он тонет. Говорят, что можно поставить лижи по шире с другого снегохода, но я как – то этим не интересовался, мне хватало и того, я выбирал легкие пути. Думаю, а так говорят и заядлые охотники или просто фанаты снегоходов, что лучше купить импортный снегоход, потратить больше денег, за то будешь меньше проблем знать с ремонтом.

Как выставить зажигание на скутере

При минимальном опыте, но хороших теоретических знаниях можно самостоятельно выставить зажигание. Для этого потребуется лишь четко соблюдать приведенную ниже инструкцию.

Наиболее важной частью настройки является найти правильное положение, в котором будет находиться звезда ГРМ. Для того чтобы его найти, пользуются специальными метками, которые наносят на заводе при сборке двигателя

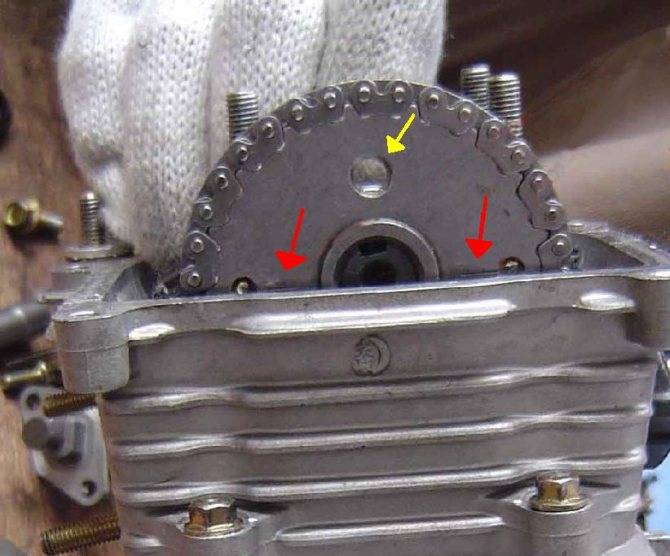

Нужная метка похожа на букву «Т». В таком положении поршень находится в мертвой точке. Это крайнее положение, после которого поршень будет возвращаться обратно. Нужно вращать ротор до тех пор, пока выступ на картере и буква «Т» не совпадут. Делать это можно при помощи рук или кик стартера. Электростартер не нужно использовать.

Если поршень лишь минимально сдвинулся вниз, прокручивайте еще, пока метки не совпадут. Поймать нужное положение не всегда получается с первого раза. После того как они совпали, нужно изучить другие метки: они находятся на звезде ГРМ. Обычно это три точки или отверстия, которые находятся с внешней стороны звезды. Они образуют треугольную фигуру, если соединить их визуально

Обратите внимание на то, что одна точка больше других. После регулировки зажигания она должна оказаться сверху, а две другие метки остаться напротив друг друга

Стоять они должны горизонтально.

Если зажигание бесконтактное, оно регулируется следующим образом. Для того чтобы двигатель работал ровно и правильно, нужно отрегулировать воспламенение смеси в нужный момент. Для этого, после того как установлены все метки в нужных местах, нужно разобраться, как вообще работает бесконтактный принцип.

Проверка

Чаще всего для диагностики катушки квадроциклов и других видов мототехники на присутствие неисправностей владельцам проводится измерение уровня сопротивления обмоток с применением мультиметра. Для начала рекомендуется демонтировать катушечное устройство с агрегата, чтобы можно было всё замерить проще и удобнее. Процесс включает в себя следующие этапы:

1. На первой стадии надо присоединить отрицательный (черный вывод) мультиметра к наружному отрицательному выводу устройства.
2. Затем требуется подсоединить положительный (красный) вывод мультиметра к наружной положительной клемме.
3. После этого диск считывания на мультиметре надо повернуть в Ом, чтобы была возможность измерения сопротивления.
4. Если указанные на экране устройства показания отличаются от тех, которые прописаны в инструкции к квадроциклу, то это будет говорить о неисправности катушки.

Проверка массы

При любых подозрениях на неисправность любого модуля зажигания скутера в первую очередь проверяется масса. Хотя, масса в двухпроводной проводке понятие относительное, но пока назовем сие дело так.

Берем тестер, переводим его в режим «прозвонки» (значок диода или пиктограмма звукового сигнала), ищем на коммутаторе зеленые провода — это есть нечто иное как масса (по фен-шуй — минусовой провод), любым щупом тестера касаемся металлической части двигателя, другим щупом тыкаем в зеленые провода:

• Если масса есть — тестер запищит
• Если масса плохая — на дисплее тестера побегут цифры
• Если массы нет — тестер будет молчать, а на экране будут одни нули

В зависимости от того, что вам покажет тестер — устраняйте неисправность или продолжайте проверку:

• Если масса плохая — ищете в проводке обрыв или окисление
• Если массы нет — ищите обрыв или подключите ее напрямую от двигателя
• Если масса есть, а искры нет — продолжаем проверку

Пример хорошей массы: тестер в режиме «прозвонки» пищит, на дисплее сплошные нули

Устройство зажигания мотоблока

Система зажигания относится к перечню самых важных узлов как фирменного, так и самодельного мотоблока. Основная ее функция заключается в генерировании искры, которая нужна для воспламенения и постепенного сгорания топлива в хромированном цилиндре ДВС.

Простота заводского устройства узла позволяет выполнить собственноручный ремонт зажигания мотоблока , который, чаще всего, заключается в выставлении зазора между его элементами. Однако, чтобы сделать это правильно, нужно изучить конструкцию узла.

Устройство зажигания любого хозяйственного сельхозагрегата включает катушку, которая изначально подключена к электрическому питанию системы, а также магнето и свечи. Во время запуска силового агрегата мотоблока происходит подача напряжения, в результате чего между магнитным «башмаком» и штатной свечой образуется ярко выраженная искра. Она необходима для мгновенного воспламенения горючего, которое в этот момент находится в камере сгорания мотора. Более детально о строении системы зажигания используемого мотоблока расскажет фото .

Электронная система зажигания мотоблока также часто комплектуется прерывателями, срабатывающими в автоматическом режиме при появлении любой из неисправностей узла. Это приводит к аварийному отключению электрического питания в сети.

Как действовать, если нет искры на мотоблоке?

Причины неисправностей системы зажигания в большинстве случаев связанны со свечей. Зачастую свеча зажигания перенасыщается от переизбытка моторного масла. Попадая на деталь, оно предотвращает появление искры.

Когда пропала искра, действовать нужно следующим образом:

1. Свеча выкручивается специальным ключом. Элемент поворачивается и с аккуратностью вынимается, также должно выкрутиться  и уплотнительное кольцо;
2. Если свеча пересушена, это указывает на то, что топливо не подаётся к цилиндру мотора;
3. Если свеча слишком мокрая, это указывает на переизбыток моторного масла. Свеча протирается, цилиндр просушивается. С этой целью трос стартера натягивается;
4. При наличии твёрдого нагара на свечи можно использовать бензин и крупную наждачку для его очищения.

Такие манипуляции можно выполнять на дизельном мотоблоке и на бензиновых моделях

Важно проводить все действия максимально аккуратно, не повреждая деталь

Как проверить катушку зажигания

Сначала нужно проверить блок управления двигателя на наличие кодов неисправностей. Это можно сделать с помощью диагностического сканера или адаптера ELM327 с программой Torque.

Код неисправности может указывать на то, в каком цилиндре или на какой катушке произошел сбой. Например, код P0301 означает, что пропуски зажигания в первом цилиндре. Код P0351 говорит о неисправности в цепи катушки зажигания «A» (цилиндр 1).

После считывания кодов неисправности необходимо проверить соответствующую катушку зажигания, следуя инструкции по обслуживанию.

Обычно проверка катушки включает в себя измерение сопротивления между конкретными клеммами. Если сопротивление не соответствует техническим характеристикам, катушку зажигания нужно заменить.

Иногда, чтобы определить неисправную катушку зажигания, можно попытаться заменить её на заведомо исправную с другого цилиндра, чтобы проверить, перемещаются ли пропуски зажигания вместе с катушкой или остаются в том же цилиндре.

Например, с кодом P0302 (пропуски в цилиндре 2) можно поменять местами катушки зажигания цилиндра 2 и цилиндра 3 и запустить двигатель на короткое время. Если код неисправности изменяется с P0302 на P0303 (пропуски зажигания в цилиндре 3), катушка зажигания, которая изначально находилась в цилиндре № 2, неисправна.

Катушки зажигания также рекомендуется заменять, если на них есть трещины, следы искрения или другие повреждения, которые могут вызывать замыкание.

Двигатель не работает и перегревается

• Смесь слишком бедная из-за засорения форсунок карбюратора: слейте весь бензин из бака, разберите карбюратор и очистите его, залейте свежий бензин.
• Смесь слишком бедная из-за неправильно отрегулированных карбюраторов или форсунок: отрегулируйте карбюраторы.
• Карбюратор улавливает левый воздух: карбюратор установлен неправильно / затянут, впускные коллекторы треснуты или пористы.
• Пережатый, заклинивший или перегнутый топливопровод: проверьте его состояние по всей длине.
• Слишком низкий уровень масла: долейте масло по мере необходимости.
• Неисправность масляного насоса или засорение масляного контура: немедленно остановите двигатель и обратитесь в мастерскую.

Что нужно сделать для улучшения ситуации? Внизу карбюратора есть винт, который ввинчивается горизонтально (направляющая может служить обратным патрубком с штуцером рядом с ней). Этот винт необходимо открутить, чтобы стекал старый бензин. Жидкость будет мутной, желтоватой. Как только он превратится в чистый газ, топливо необходимо слить. Для этого достаточно затянуть винт.

Теперь можно попробовать запустить четверной: скорее всего проблем не будет. Поэтому, прежде чем оставить квадроцикл в гараже на какое-то время, вам необходимо слить бензин, оставшийся в карбюраторе. По возвращении он заправлен свежим топливом, поэтому вы можете спокойно продолжать движение на квадроцикле.

Источник

Проверка генератора импульсов

Замеряем сопротивление катушки датчика Холла на разъеме коммутатора. Прибор ставим на 2 кОм. Один щуп подсоединяем к зеленому проводу, а второй – к с/ж. Должно быть 114 Ом. Значит проводка и датчик Холла исправны.

Если цешка не показала сопротивление, то это говорит об обрыве в катушке или электропроводке от генератора импульсов до коммутатора.

Дальше проверяем работоспособность всего генератора импульсов вместе с механической частью. Переключаем прибор на 2 мА, оставляя щупы на месте.

Дергаем ножку кикстаретра. С датчика Холла за один поворот магнето на коммутатор подается один импульс с небольшим током. Цешка должна показывать примерно 0,6 мА. Это значит, что все элементы генератора импульсов исправны и причина отсутствия искры не в датчике Холла.

Если прибор не показывает ток, то нужно снимать кожух воздушного охлаждения. Смотрите зазор в механической части генератора, между магнето и датчиком Холла. Проверьте, не болтаются ли подшипники коленвала, или не переломился ли провод от датчика.

Модификации

Выпускался этот снегоход в нескольких модифицированных версиях. Можно выбрать:

• Модификация Рысь 500+. Эта версия представляет собой больше туристическую машину, чем рабочую. В ней используется гусеничная лента шириной в 500 мм, что обеспечивает высокую проходимость на любых поверхностях. В базовую комплектацию к данной модификации входит электрический стартер.
• Модификация Рысь 500М. Отличается от других версий видоизмененным капотом. А еще вместо прежнего карбюратора установлен однокамерный японский карбюратор Mikuni. В базовую комплектацию к данной модификации входит электрический стартер.
• Модификация Рысь 500МП. От стандартной версии отличается однокамерным карбюратором. А еще сюда установлена шестеренчатая коробка переключения передач. Внешне снегоход полностью схож с предыдущей модификацией.

Магнето для мотоблока

Магнето на мотоблок по принципу работы схож с катушкой зажигания – отвечает за появление искры.

Проверить магнето мотоблока можно следующим образом:

Снимается колпачок с верха свечи и вставляется гвоздик

Все манипуляции нужно выполнять максимально осторожно, чтобы после перепроверки свечу можно было снова монтировать на место;
Гвоздь располагается в семи миллиметрах от цилиндра агрегата;
Свечу возвращают в своё стандартное положение и запускают двигатель мотоблока;
Во время старта должна образовываться искра. При этом она будет сильной, с голубым оттенком

Если искра по параметрам отличается, это указывает на то, что проблема не устранена.

Во время проверки магнето важно следовать следующим правилам:

• свеча зажигания не выкручивается полностью. Это может спровоцировать потерю компрессии, маховик будет вращаться намного быстрее;
• данный метод неэффективен, если установлена электронная система зажигания. Возникнуть проблемы могут и с ключевыми узлами системы;
• дистанция между гвоздём в колпачке свечки и цилиндром бывает разной и зависит от специфики конструкции агрегата.

Это интересно: Мотоблоки Зирка (Zirka): характеристики, навесное оборудование

Для просмотра онлайн кликните на видео ⤵

Купили ребенку квадроцикл, а он не заводится!? Рассказываем как его запустить! Подробнее

Запускаем двигатель квадроцикла atv 125cc Подробнее

Инструкция по запуску детского квадроцикла на бензине Подробнее

ATV Classic 125 за 53093р – отличный Новогодний Подарок!!! Подробнее

Авантис Хантер 8, 125 кубов счастья! Подробнее

Детский квадроцикл MOTAX (Apollo) #1 “Подарок” Подробнее

Как завести подростковый квадроцикл. Подробная инструкция Подробнее

Не заводиться квадроцикл? Узнайте почему и как этого избежать! Подробнее

Показываю полную инструкцию чтобы завести квадроцикл Подробнее

Как Завести Квадроцикл?! Если сел аккумулятор!? Лайфхаки! Ответ подписчику | Irbis Atv 250s | SJ8Pro Подробнее

Квадроцикл S07B от МАУГЛИ для детей от 4 – 14 лет с пультом управления Подробнее

Детский квадроцикл Avantis Hunter 7 125 кубов Подробнее

Детский квадроцикл на бензине ATV Classic 8+ Plus 125 кубов Подробнее

Квадроцикл детский АТВ МАУГЛИ СИМПЛ 7+ на бензине Подробнее

Не заводится квадроцикл детский – возможные причины Подробнее

Детский Квадроцикл MOWGLI SIMPLE 7 бензиновый max. 60км/ч Подробнее

Квадроцикл MOWGLI SIMPLE 7 МАУГЛИ СИМПЛ 7 синий Подробнее

Прочие распространенные проблемы при запуске двигателя

Что делать, если мотор мотоблока работает с перебоями и не развивает нужной мощности? Причин такому поведению может быть несколько:

1. Засор воздушного фильтра.

Воздух не попадает в карбюратор, а значит, топливо плохо сгорает — фильтр придется чистить или менять.

Остатки топлива, а также продукты его горения образуют на внутренних стенках глушителя толстый налет, который необходимо устранить.

1. Засор карбюратора.

В этом случае узел придется снять, разобрать и как следует очистить все его компоненты. После этого карбюратор нужно собрать и правильно отрегулировать.

1. Износ цилиндропоршневой группы.

Температура и высокие нагрузки делают свое дело и даже самый прочный металл со временем изнашивается и деформируется. Такие детали следует незамедлительно заменить, иначе за это можно поплатиться невосстановимыми поломками в самом двигателе.

1. Поломка корпуса храповой муфты или храповика

О наличии этой проблемы говорит отсутствие движения коленвала при запуске двигателя. Для замены корпуса муфты и храповика придется полностью разобрать пусковой блок.

1. Ослабление затяжки винтов крепления корпуса стартера к корпусу двигателя.

Если шнур запуска не возвращается в исходное положение, стартер нужно отрегулировать. Для этого винты ослабляются, а положение узла устанавливается от руки так, чтобы обеспечить нормальный возврат шнура.

1. Обрыв пружины стартера.

Довольно распространенной причиной отсутствия возвратного хода шнура запуска является выход из строя стартерной пружины — её придется заменить.

Существенно увеличивает срок службы любой техники грамотное техническое обслуживание её основных узлов и компонентов. Немалое значение имеет и оперативность замены изношенных запчастей. Поэтому при возникновении малейших сбоев и неисправностей заниматься их устранением следует незамедлительно — в итоге это предотвратит куда более серьезные и дорогие проблемы.

Причины поломки квадроцикла и устранение неисправностей

Нет реакции стартера после поворота ключа

• Запорный кран закрыт: откройте его или установите в положение «резерв». В баке есть старое и / или загрязненное топливо: опорожните поплавковые камеры (небольшой винт в их нижней части), при необходимости проверьте, не загрязнены ли они, и долейте новое топливо.
• Не открывается топливный вакуумный кран: снимите с него шланг и проверните двигатель. Если топливо не течет, вероятно, виновата вакуумная диафрагма в кране или всасывающая вакуумная магистраль. Поверните кран в положение PRI или Резерв.
• Засоренная труба или фильтр топливного крана: снимите трубу с крана и проверьте, течет ли топливо, когда вы его открываете. Если это так, то вторичный топливный фильтр засорен и его необходимо заменить. Если нет, снимите и очистите кран.
• Залитый двигатель: снимите свечи и просушите их, закройте топливный кран, выключите свет, если можете. Полностью поверните дроссельную заслонку и включите стартер — свечи зажигания должны быть на проводах и на двигателе. Не трогайте свечи. Наденьте их и запустите двигатель.

Устранение неисправностей своими руками

Чтобы своими руками без привлечения специалистов починить магнето, нужно знать, как его разобрать, и как поменять контакты прерывателя на новые.

Разборка магнето

Разборка магнето выполняется очень просто. Сначала нужно снять с двигателя это устройство и вычистить его, устранив частицы масла и грязь. Далее, так как автомат опережения зажигания надежно закреплен, нужно открутить гайку, а затем снять деталь и вытащить из паза шпонку. Крышка зафиксирована на четыре винта, чтобы ее убрать, необходимо выкрутить и удалить крепеж. Затем нужно вытащить из корпуса ротор магнето, отвернуть шпильки, удерживающие трансформатор, и достать его. А чтобы собрать магнето, нужно выполнить описанные выше действия в обратном порядке.

Замена контактов прерывателя

После разборки магнето необходимо снять старые контакты прерывателя и правильно установить новые. Для осуществления этого необходимо:

1. отодвинуть защелку, снять с прерывателя крышку;
2. выкрутить винт, удерживающий соединительный проводник;
3. извлечь винт, крепящий пластину прерывателя к крышке магнето, и снять ее;
4. достать винт, фиксирующий пружину прерывателя;
5. снять с оси замковую шайбу, а затем рычаг с подушкой в сборе, которые она удерживает;
6. выкрутить винт, фиксирующий контактную стойку, снять деталь с оси.

Собирать узел с новыми контактами нужно в обратном порядке.

Что делать, если нет искры на мотоблоке?

Если после проведенных тестов выяснилось, что пропала искра, то причину этой поломки нужно искать в главных элементах системы зажигания сельхозагрегата.

Для этого потребуется:

осмотреть свечу – ее нужно вывернуть, используя для этого специальный ключ;

свеча зажигания может быть полностью сухой – это свидетельствует о непопадании горючего в цилиндр двигателя, то есть о засорении топливных трубок или неисправности карбюратора;

в некоторых случаях деталь оказывается мокрой от бензина и моторного масла. Причины этому заключаются в переизбытке смазки, которая содержится в топливе, или о ее просачивании с масляного картера двигателя непосредственно в цилиндр. В этом случае оператор должен снять свечу и тщательно просушить ее. После этого нужно просушить цилиндр, несколько раз интенсивно потянуть на себя трос стартера на двигателе с вывернутой свечой;

реже всего из-за отсутствия правильного и своевременного обслуживания сельхозтехники на свече мотоблока образуется толстый сплошной слой нагара и высохших смолистых отложений

Чтобы восстановить свечу, нужно осторожно нагреть ее зажигалкой и смыть остатки смолы чистым бензином. После этого деталь потребуется просушить и вкрутить на место

Если это не помогло, значит свечу необходимо заменить.

Во время снятия, очистки и повторной установки свечи важно действовать предельно аккуратно

Любое неосторожное движение может повредить электроды детали, из-за чего она больше не сможет генерировать искру

Поиск возникновения проблемы

Вначале нужно проверить работоспособность свечей, причем эта проверка может косвенно указать на неисправность катушки.

Для проверки всего лишь нужно выкрутить свечи, вставить их в наконечники проводов высокого напряжения, замассировать их и провернуть несколько раз стартером коленчатый вал. При этом следует смотреть на искру, образовывающуюся между электродами.

Если обнаружено, что какая-то свеча работает неправильно и искра в ней образовывается с перебоями, ее следует заменить, а на ее место установить заведомо исправную.

Если и исправная свеча работает с перебоями – проверяется провод высокого напряжения.

Если перебои сохраняются и при замененном проводе, то в карбюраторных авто следующим осматривается распределитель, а только потом – катушка.

В инжекторных же авто, оснащенных модулем, такого распределителя нет, поэтому можно сразу приступать к проверке модуля.

Проверить данные элементы не составит особых сложностей, а из оснащения потребуется только мультиметр с возможностью работы в режиме омметра, причем с диапазоном измерения до 200 МОм.

Чтобы было более наглядно, рассмотрим, как производится проверка этих элементов зажигания на разных автомобилях.

Как проверить датчик АБС

Проверка катушки зажигания мультиметром на квадроцикле

Один из наиболее популярных способов диагностики катушек мототехники на наличие неисправностей — измерение величины сопротивления обмоток мультиметром. Перед началом проверки рекомендуется снять катушку с квадроцикла, дабы делать замеры было проще и удобнее.

Не лишним будет проверить и сам мультиметр на предмет исправности. Для этой цели потребуется просто активировать режим измерения сопротивления, и замкнуть щупы друг с другом. Экран прибора должен показать при этом 0.

Если с мультиметром все в норме, то можно смело приступать к проверке катушки зажигания вашего квадроцикла. Чтобы получить достоверный результат, достаточно присоединить оба щупа мультиметра к выводам первичной обмотки катушки. Результат появится на мониторе устройства.

Если величина полученного сопротивления будет слишком мала для вашей катушки зажигания, то причина неисправности вероятнее всего в краткосрочном замыкании. Показатели, значительно превышающие норму, свидетельствуют о повреждении провода обмотки и отсутствии нормального контакта.

Ремонт катушки зажигания квадроцикла вполне возможен, но далеко не всегда оправдан. Во многих случаях лучше избавить себя от лишних хлопот, и сразу заменить вышедший из строя компонент квадроцикла на новый. Для изделия высококвалифицированными специалистами достаточно будет обратиться в хороший сервисный центр, специализирующийся на обслуживании мототехники.

Итоги

1. Отсутствие искры при поступающем на катушку питании требует цепи и массы.
2. Если высоковольтная цепь и масса полностью исправны, то проблемы, вероятнее всего, с самой катушкой.
3. При отсутствии напряжения на клеммах катушки проводятся его замеры на коммутаторе.
4. При наличии на клеммах коммутатора напряжения и его отсутствии на клеммах катушки причина, вероятнее всего, в том, что на катушке отсутствует масса либо провод, объединяющий катушку и коммутатор, оборван — обрыв необходимо отыскать и устранить.
5. Отсутствие напряжения на коммутаторе говорит о самого коммутатора либо индукционного датчика генератора.

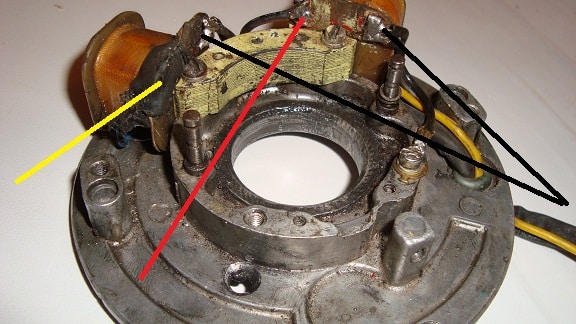

Методика проверки катушки системы зажигания CDI может применяться не только для мототранспорта, но и для любых других транспортных средств. Процесс диагностики несложен и заключается в пошаговой проверке всех деталей системы зажигания с определением конкретных причин неполадок. Отыскать их довольно просто при наличии необходимых знаний о строении и принципе работы зажигания CDI.

Первый дизель Mercedes с системой впрыска типа Common Rail был представлен в конце 1997 года. Это был мотор 2.1 CDI с обозначением ОМ 611 мощностью от 82 до 204 л.с. Он дал начало новому семейству двигателей, применявшемуся, в том числе в коммерческих автомобилях и легких грузовиках (ОМ 646 и ОМ 651).

В зависимости от назначения, дизель получал различное коммерческое обозначение. Например, 180 CDI, 200 CDI, 220 CDI и 250 CDI. Существуют так же модификации BlueTEC и BlueEFFICIENCY.

Изначально этот двигатель имел рабочий объем 2151 куб. см и мощность 102 или 125 л.с. В конструкции агрегата использовалась система впрыска Bosch с электромагнитными форсунками Common Rail первого поколения, система рециркуляции отработавших газов и турбонаддув. Привод ГРМ цепного типа, что снижает затраты на техническое обслуживание.

В 1999 году появились версии мощностью 115 и 143 л.с, а три года спустя — новое поколение 2.1 CDI с обозначением ОМ 646 и отдачей 122 и 150 л.с. Позже были представлены и остальные модификации. Двигатель получил систему Common Rail нового поколения, электрический клапан EGR и генератор с жидкостным охлаждением. ОМ 646 дополнительно оснастили балансирными валами и электрическим ТНВД (вместо механического).

Последнее поколение моторов 2.1 CDI было названо ОМ 651 и дебютировало в 2008 году. Это практически другой двигатель, в котором изменен диаметр цилиндра (уменьшен до 83 мм) и ход поршня (увеличен до 99 мм). Рабочий объем новой версии агрегата сократился до 2143 см3. Степень сжатия была снижена до 16,2:1. Блок двигателя, как и прежде, изготовлен из чугуна, а головка – из легких сплавов.

Новый турбодизель очень продвинутый, а значит и более дорогой в обслуживании и ремонте. Он имеет два турбонагнетателя (в версиях более 143 л.с.), которые создают давление наддува 2 бар. Однорядная цепь ГРМ находится сзади двигателя – со стороны коробки. Балансировочный вал приводится в движение зубчатыми шестернями.

В более мощных модификациях применены пьезоэлектрические форсунки фирмы Delphi. Давление впрыска достигает 2000 бар. Для сравнения, давление впрыска ОМ 611 – 1350 бар. Система впрыска Common Rail обеспечивает мягкую работу двигателя и низкий расход топлива. Экономичность, конечно же, зависит от степени форсировки и веса автомобиля. В случае с Mercedes C-Class средний расход 143-сильной версии составляет около 7 л/100 км. Вопреки общепринятому мнению, система впрыска не является проблемной и слишком дорогой в ремонте.

Механики подчеркивают, что на вторичном рынке большинство дизельных Mercedes имеют гораздо больший пробег, чем показывают счетчики. Отсюда и неприятности, с которыми сталкиваются вторые и последующие владельцы. Турбонагнетатель и двухмассовый маховик редко подводят ранее 150 000 км.

Проблемы появились в последних двигателях ОМ 651. Они связаны с топливными форсунками Delphi (дефектные уже заменены) и утечками охлаждающей жидкости. Затраты на замену форсунок частично компенсировались изготовителем форсунок.
