Регулировки и проверки карбюратора после сборки ВАЗ 2105
Регулировка положений дроссельных заслонок карбюратора 2105-1107010
| а – частичное открытие дроссельной заслонки первой камеры; б – полное открытие дроссельных заслонок; 1 – рычаг на оси дроссельной заслонки второй камеры; 2 – рычаг, ограничивающий открытие дроссельной заслонки второй камеры; 3 – рычаг, жестко связанный с осью дроссельной заслонки первой камеры; 4 – рычаг привода заслонок; 5 – дроссельная заслонка первой камеры; 6 – дроссельная заслонка второй камеры |
Положение дроссельных заслонок
Частичное открытие дроссельной заслонки первой камеры, при котором верхний усик рычага 3 (рисунок а) соприкасается с рычагом 2, должно быть 6±0,1 мм.
Этот размер можно отрегулировать подгибанием верхнего усика рычага 3.
Полное открытие дроссельных заслонок проверяется поворотом рычагов их привода в положение до упора. Величина максимального открытия дроссельной заслонки первой камеры (13±0,5 мм) регулируется подгибанием нижнего усика рычага 3.
Величина максимального открытия дроссельной заслонки второй камеры (15±0,5 мм) регулируется заворачиванием или отворачиванием штока пневмопривода.Регулировка положения микропереключателя
| 1 – рычаг, закрепленный на оси дроссельной заслонки первой камеры; 3 – микропереключатель; А – усик рычага 1 |
Положение микропереключателя
Регулировка привода пускового устройства карбюратора 2105-1107010
|
| 1 – трехплечий рычаг привода воздушной заслонки; 2 – воздушная заслонка; 3 – тяга пускового устройства; | 4 – шток; 5 – регулировочный винт; 6 – дроссельная заслонка первой камеры; 7 – тяга привода дроссельной заслонки |
Пусковое устройство
При повороте рычага 1 против часовой стрелки до упора воздушная заслонка должна быть полностью закрыта. Причем в этом положении рычага конец тяги 3 должен находиться в конце паза штока 4 пускового устройства, но при этом не передвигать шток. Это требование выполняется подгибанием тяги 3.
При полностью закрытой воздушной заслонке дроссельная заслонка первой камеры должна быть приоткрыта на 0,7–0,8 мм (зазор С – расстояние между заслонкой и стенкой камеры в месте переходных отверстий системы холостого хода).
Этот зазор регулируется подгибанием тяги 7.
Полностью закрытая воздушная заслонка должна открываться на 5+0,5мм (зазор В) штоком пускового устройства при перемещении его вручную вправо до упора. Эта величина регулируется винтом 5.
Подача топлива ускорительным насосом
Подача топлива ускорительным насосом проверяется за десять полных ходов (поворотов) рычага 4 (см. рис. Регулировка положений дроссельных заслонок карбюратора 2105-1107010) привода дроссельных заслонок.
Топливо, вышедшее из распылителя насоса за эти десять ходов, собирается в мензурку. Объем его должен быть 5,25–8,75 см3.
Перед началом проверки сделайте десять пробных ходов рычагом для заполнения каналов ускорительного насоса.Герметичность игольчатого клапана Герметичность игольчатого клапана проверяется на стенде, который обеспечивает подачу топлива к карбюратору под давлением 30 кПа (3 мм вод. ст.). После установки уровня топлива в контрольной пробирке стенда падение его не допускается в течение 10–15 с. Если уровень топлива в пробирке понижается, то это указывает на утечку топлива через игольчатый клапан.
Видео про “Регулировки и проверки карбюратора после сборки” для ВАЗ 2105
Чистка и настройка карбюратора ВАЗ классика. Сделай сам!
Проблема на Переходных Режимах работы АВТО! (ОЗОН)
Холостой-холостой, снова ищем Холостой!!!
Как почистить карбюратор в дороге
Иногда но бывает что забивается основной жиклер в карбюраторе, если карбюратор в классике почистить легко, так как жиклер легко вытащить, то в карбюраторе ВАЗ 2108-2109 жиклер находится глубоко и его можно вытащить для чистки сняв карбюратор и перевернув его. В дороге это конечно очень долго.
Есть легкий способ прочистить жиклер карбюратора ВАЗ 2108-09, не снимая карбюратора, а нужно только снять верхнюю часть карбюратора. Для того чтобы вытащить жиклер с карбюратора нужна будет зубочистка, или тонко оструганная палочка.
Чтобы добраться до жиклера нужно снять кастрюлю воздушного фильтра, открутить болт держащий трос подсоса (на фото ниже он показан стрелкой), отсоединить топливные шланги и пять болтиков держащих верхнюю часть карбюратора.
Дальше, выкручивайте воздушный жиклер, тонкой отверткой выкручивайте основной жиклер, втыкайте в него зубочистку и вытаскивайте жиклер.
После того как извлекли жиклер с карбюратора, осмотрите жиклер возможно в нем будет соринка выдуйте ее, в отверстие из которого извлекли жиклер дуньте насосом, если есть соринка в то она вылетит в поплавковую камеру карбюратора.
Поплавковую камеру карбюратора можно осушить от бензина тряпкой, затем тряпкой хорошо протереть, извлекая мусор, или дунуть насосом.
Все, основной жиклер прочищен, можно все собирать в обратной последовательности. Эту чистку легко проделать в дороге самому, не говоря уже о домашних условиях.
Признак засоренности жиклера первой камеры карбюратора
Признак засоренности первой камеры карбюратора очень простой, двигатель прекрасно работает на холостых оборотах, но стоит слегка надавить на педаль газа, как двигатель глохнет.
Но есть очень похожий признак который говорит о неисправности свечей или катушки зажигания, чаще этот признак проявляется в сырую погоду или сильный туман. Едешь на машине, двигатель начинает подергиваться, даешь газу разгоняется но стоит бросить газ двигатель глохнет, слегка поддаешь газ двигатель не реагирует, вдавишь в пол или вытянешь подсос двигатель начинает тянуть. Очень похоже на то что забился жиклер в карбюраторе, но это не жиклер, это отказывают свечи. Проверить можно так, выкрутите свечи, если они в сухом черном нагаре, значит виноваты свечи, если свечи очень старые с большим налетом то такие свечи нужно заменить, либо прокалить на газовой плите.
Почему, ВАЗ двигатель глохнет на низких оборотах при 90c и не заводится?
Здесь может быть две причины, карбюратор дает очень сильно обогащенную смесь. Обогащенная смесь может быть из-за иглы карбюратора (не держит уровень), поплавок имеет течь и набрал в себя бензин, неправильно выставлен уровень поплавком, неправильно установлены по калибрам жиклеры. Если холодному двигателю нужна обогащенная смесь топлива, что может обеспечивать переливающий карбюратор, то горячему двигателю нужна более обедненная смесь топлива, поэтому двигатель глохнет при прогреве.
Вторая причина не связанна с карбюратором, но признак этот, неисправна катушка зажигания (бобина). Из-за неисправности катушки зажигания также прогретый двигатель может глохнуть на малых оборотах, и не заводиться пока не остынет.
4.2. Карбюратор
4.2.1. Особенности устройства
| ОБЩИЕ СВЕДЕНИЯ |
Схема главной дозирующей системы карбюратора и эконостата
| Эконостат находится во вторичной камере карбюратора. На схеме он условно показан в первичной камере. 1 – эмульсионный жиклер эконостата; 2 – эмульсионный канал эконостата; 3 – воздушный жиклер главной дозирующей системы; 4 – воздушный жиклер эконостата; 5 – топливный жиклер эконостата; 6 – игольчатый клапан; 7 – ось поплавка; 8 – шарик запорной иглы; | 9 – поплавок; 10 – поплавковая камера; 11 – главный топливный жиклер; 12 – эмульсионный колодец; 13 – эмульсионная трубка; 14 – ось дроссельной заслонки первичной камеры; 15 – канавка золотника; 16 – золотник; 17 – большой диффузор; 18 – малый диффузор; 19 – распылитель |
Схема системы холостого хода карбюратора
| 1 – корпус дроссельных заслонок; 2 – дроссельная заслонка первичной камеры; 3 – отверстия переходных режимов; 4 – отверстие, регулируемое винтом; 5 – канал подвода воздуха; 6 – регулировочный винт количества смеси; 7 – регулировочный винт состава (качества) смеси; | 8 – эмульсионный канал системы холостого хода; 9 – регулировочный винт добавочного воздуха; 10 – крышка корпуса карбюратора; 11 – воздушный жиклер системы холостого хода; 12 – топливный жиклер системы холостого хода; 13 – топливный канал системы холостого хода; 14 – эмульсионный колодец |
Схема ускорительного насоса
| 1 – клапан-винт; 2 – распылитель; 3 – топливный канал; 4 – перепускной жиклер; 5 – поплавковая камера; 6 – кулачек привода ускорительного насоса; | 7 – рычаг привода; 8 – возвратная пружина; 9 – чашка диафрагмы; 10 – диафрагма насоса; 11 – впускной шариковый клапан; 12 – камера паров бензина |
Схема диафрагменного пускового устройства
| 1 – рычаг привода воздушной заслонки; 2 – воздушная заслонка; 3 – воздушный патрубок первичной камеры карбюратора; 4 – тяга; 5 – шток пускового устройства; 6 – диафрагма пускового устройства; 7 – регулировочный винт пускового устройства; 8 – полость, сообщающаяся с задроссельным пространством; 9 – телескопическая тяга; 10 – рычаг управления заслонками; 11 – рычаг; | 12 – ось дроссельной заслонки первичной камеры; 13 – рычаг на оси заслонки первичной камеры; 14 – рычаг; 15 – ось дроссельной заслонки вторичной камеры; 16 – дроссельная заслонка вторичной камеры; 17 – корпус дроссельных заслонок; 18 – рычаг управления дроссельной заслонкой вторичной камеры; 19 – тяга; 20 – пневмопривод |
Схема пневматического привода дроссельной заслонки вторичной камеры
| 1 – жиклер пневмопривода, расположенный в диффузоре первичной камеры; 2 – рычаг управления заслонками; 3 – рычаг, жестко связанный с осью дроссельной заслонки первичной камеры; 4 – рычаг, ограничивающий открытие дроссельной заслонки вторичной камеры; 5 – жиклер пневмопривода, расположенный в диффузоре вторичной камеры; 6 – рычаг, связанный с рычагом 9 через пружину; | 7 – ось дроссельной заслонки вторичной камеры; 8 – шток пневмопривода; 9 – рычаг управления дроссельной заслонкой вторичной камеры; 10 – канал подвода разрежения в пневмопривод; 11 – втулка штока; 12 – пневмопривод дроссельной заслонки вторичной камеры |
До 1974 г. на автомобили ВАЗ-2101, -2102 устанавливались карбюраторы 2101-1107010 (номер отлит на нижнем фланце корпуса карбюратора). С 1974 г. по 1976 г. (включительно) на этих автомобилях применялись карбюраторы 2101-1107010-02, а с 1977 г. по 1980 г. устанавливались карбюраторы 2101-1107010-03.
Все эти карбюраторы имели в основном одинаковое устройство и различались диаметрами некоторых жиклеров, а на первых двух карбюраторах устанавливался еще клапан разбалансировки поплавковой камеры.

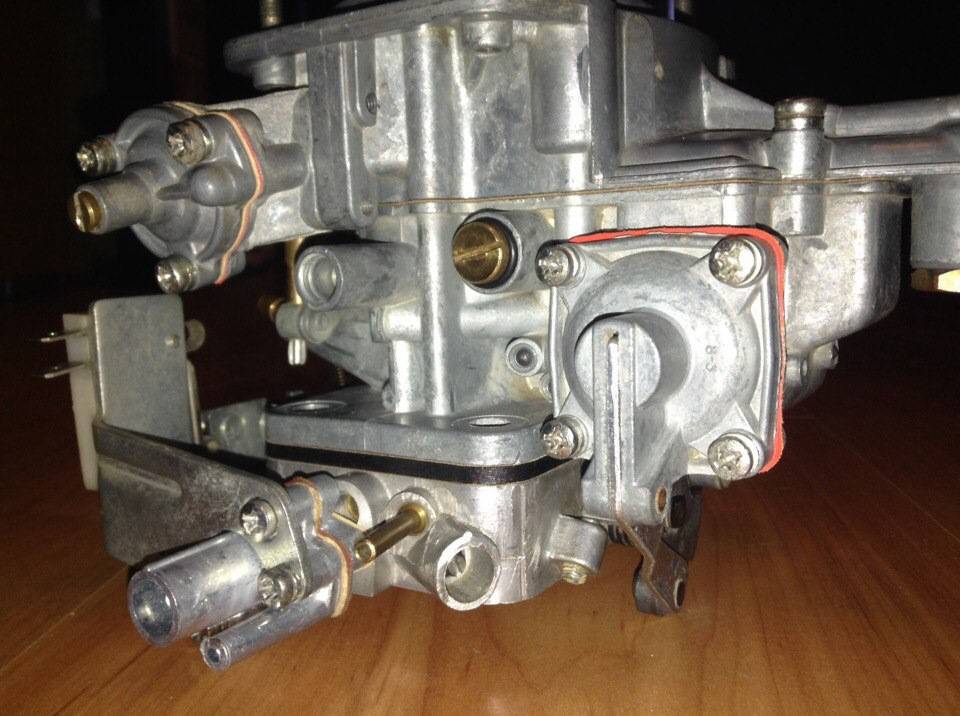

Классика среди карбюраторов: ДААЗ 1107010
Карбюраторы для автомобилей ВАЗ производятся Димитровградским автоагрегатным заводом с начала выпуска этих автомашин. Первой появилась модель под номером 2101, которая предназначалась для небезызвестного ВАЗ 2101. Позднее ДААЗ выпустил целое семейство для разных моделей автомобилей.
Так, в 1980 году в этом ряду была выпущена модель ДААЗ 1107010, предназначенная для автомобилей серии 2105 и 2107. Карбюратор 1107010 способен приготовить оптимальный состав ТВС для всех режимов работы мотора без ущерба для динамичности автомобиля и без ущерба для окружающей среды.
При выборе модели, важно учитывать объем мотора. Карбюраторы выпускаются с разной маркировочной системой:
- 2105-1107010 идет на автомобили с рабочим объемом 1,2 и 1,3 л;
- 2107-1107010 устанавливается на двигатели объемом 1,5 и 1,6 л.
Возможны вариации. Например, для автомобиля ВАЗ 2105 может быть использован карбюратор 21053, который обычно используется для двигателей объемом 1,2 литра, в то время как карбюратор 2105; для мотора с объемом 1,3 литра.
Регулировка карбюратора ВАЗ 2105 не представляет сложностей, если автовладелец знает его устройство и знаком с расположением основных узлов. Устройство модели ДААЗ 1107010 — это симбиоз нескольких основных систем, подчиненных друг другу и работающих последовательно.
- Система поддержания уровня топлива. Выполняет функцию постоянного уровня горючего в специальной камере.
- Система пуска прогрева. Необходима для надежного запуска непрогретого мотора. Здесь происходит приготовление смеси, сильно обогащенной жидким топливом.
- Система холостого хода. Необходима для обеспечения работы на холостом ходу при минимальных оборотах коленвала. Обеспечивает равномерную и стабильную подачу жидкого топлива на низких оборотах. Главная ДС при этом не работает.
- Система ускорительного насоса. Предназначена для кратковременного обогащения топливно-воздушной смеси горючим в момент резкого открытия заслонки дрюсселя (например, при резком ускорении автомобиля). Благодаря ему мотор работает равномерно, без перебоев при разгоне.
- Система дозирования топлива (главная). Регулирует подачу топлива во время движения автомобиля и при различных нагрузках двигателя.
- Система эконостата. Это дополнительная система обогащения топливной смеси в случае полной нагрузки двигателя.
Все эти системы последовательно снабжаются горючим через специальное устройство — топливные жиклеры. Жиклеры определяют количество требуемого горючего для смешивания ТВС. То есть, жиклер — это своеобразный калибровочный механизм, который регулирует размеры канала подачи жидкого горючего.
Этапы ремонта – что крутить и где настроить?
Поплавки в камере карбюратора должны быть параллельны друг другу. Если будут какие-то отклонения и неточности в работе поплавков, то топливо будет неравномерно распространяться по камерам. В камерах есть красные отметки на корпусе, которые отмечают допустимый уровень топлива.
Жиклеры выполняют впрыск топлива в двигатель. Нормальные рабочие жиклеры имеют три отверстия. При очень долгой работе и некачественном топливе они изнашиваются, вследствие чего топливо поступает в неправильном количестве. Регулировку жиклеров нужно выполнять постепенно. При замене закручивать их нужно с упором без применения значительной силы.
При регулярной эксплуатации автомобиля очень важной является своевременная чистка карбюратора Солекс. Настоятельно рекомендуется проводить ее хотя бы один раз в полгода. Это существенно продлит работу вашего карбюратора и обеспечит более комфортный ход вашего автомобиля
Это существенно продлит работу вашего карбюратора и обеспечит более комфортный ход вашего автомобиля.
https://youtube.com/watch?v=JRyGPdiuRQk
Как отрегулировать карбюратор на ваз 2101
Что потребуется для регулировки
Сначала нужно подготовить соответствующий ремкомплект карбюратора ваз 2101. Также потребуются новые манжеты, жиклеры карбюратора и прочие запчасти. Чтобы отрегулировать карбюратор, потребуется , который включает в себя следующие инструменты:
- Гаечные ключи.
- Ветошь.
- Отвертки (крестовая, плоская).
- Защитные перчатки.
- Растворитель.
- Зубочистки.
- Баллончик со сжатым воздухом или насос.
После соответствующей подготовки ремкомплекта можно приступать к настройке карбюратора ВАЗ-2101. Для этого не потребуется применять большие усилия. Все действия должны быть аккуратными и точными.
Также нужно осмотреть узлы, от которых может зависеть работа мотора. Нужно осмотреть свечи зажигания. По их внешнему виду можно сказать, в каких пропорциях смешивается топливо с воздухом.
Карбюратор нужно очистить. Для этого демонтируют его верхнюю крышку. Снимается поплавок, вакуумный клапан. Внутреннее пространство камер нужно прочистить. Здесь скапливаются сажа и грязь. Очистку проводят при помощи баллончика с воздухом или при помощи насоса.
Еще одним обязательным действием является проверка зазора между электродами распределителя, а также катушки и проводов высоковольтного напряжения. Настройку проводят только после прогрева мотора до 90ºС. Машины ставят на ручник.
Корректировка заслонки дросселя
Регулировка карбюратора ВАЗ-2101 начинается с настройки дроссельной заслонки. Это несложная процедура. Выполнить ее можно в три этапа. Вручную нужно повернуть против часовой стрелки рычаг управления заслонки. Она полностью открывается.
Проводится замер расстояния до первичной камеры. Устройство карбюратора предполагает, что этот показатель составляет 12,5-13,5 мм. Если же результат отличается, нужно подогнуть усики тяги. Регулировка заслонки предполагает определение величины открытия заслонки дросселя. Оно должно составлять 14,5-15,5 мм. В противном случае потребуется подкрутить шток привода пневматики.
Коррекция стартерной батареи
На втором этапе потребуется откорректировать работу пускового устройства. Вручную поворачивается рычаг заслонки дросселя на вторичной камере против часовой стрелки. Она закроется. Кончик рычага тяги должен плотно прилегать к оси заслонки дросселя первичной камеры.
На самом конце должен находиться шток стартерного прибора. В противном случае потребуется откорректировать его положение. Для этого подгибается тяга. Это приспособление в карбюраторных моторах хрупкое. Если сильно приложить к нему силу, тяга отломается.
Проверка ускорителя насоса и его ремонт
Начинать проверку нужно с тестирования работоспособности системы. Нужно собрать в мензурку топливо, которое выработается за 10 циклов работы рычага заслонки дросселя. Должно собраться от 5,2 до 8,7 см³ горючего. Если это не так, нужно прочистить жиклеры карбюратора ваз 2101. Для этого выполняют прокачку насоса. Это поможет прочистить забившиеся форсунки. Эту процедуру выполняют около 10 раз. Затем производится замер горючего еще раз.
Если процедура продувки не дала нужного результата, ускоритель потребуется полностью менять.
Если же на больших оборотах наблюдаются сбои в работе мотора, нужно проверить диафрагму насоса. Она могла износиться. Часто стирается шток бензонасос.
Регулировка холостого хода
Регулировка топливной системы предполагает на завершающем этапе проведение настройки оборотов на холостом ходу. Потребуется прогреть двигатель в течение 15 мин. Затем мотор нужно заглушить. Винты количества и качества закручиваются до упора. Первый из них нужно отпустить на 3 оборота. Винт качества откручивают на 5 оборотов.
Мотор запускается. Винтом количества устанавливают частоту оборотов, которое составляет около 800 в минуту. Затем медленно закручивается винт качества. Так можно уменьшить обогащение топливной смеси. Эту процедуру проводят до тех пор, пока обороты не станут падать. После этого винт качества нужно выкрутить еще на пол оборота и зафиксировать его в таком положении.
Зная, как проводится процедура корректировки карбюратора, можно самостоятельно выполнить работу хорошо. Мотор будет работать стабильно, а ВАЗ 2101 будет эксплуатироваться в нормальном режиме.
Что имеем после грамотной регулировки карбюраторного узла «шестерки»?
Проверка юстировок узла приготовления горючей смеси такой же важный этап обслуживания, как и контроль состояния АКБ автомобиля. Комплексный подход в настройке карбюратора гарантирует не только комфортный режим передвижения, но и массу полезных моментов:
- Прибавление в мощности и уверенный набор скорости.
- Отсутствие провалов в работе ДВС в низком и среднем секторе оборотов.
- Улучшенные динамические характеристики – автомобиль резвее набирает обороты и разгоняется за короткое время.
- Оптимальная приемистость мотора, которая выражается в отзывчивости педали газа.
Перечисленные качества позволяют эффективно использовать горючую смесь, что необходимо как в условиях городских пробок, так и на загородных трассах. Поэтому грамотная наладка карбюраторного узла поможет машине своевременно набрать скорость и совершить запланированный маневр.
Регулировка карбюратора ВАЗ может потребоваться в различных случаях: после его ремонта, после ремонта газораспределительного механизма, системы зажигания и даже смены загрязненного воздушного фильтра. Еще одной причиной является переход на зимние условия эксплуатации автомобиля или, наоборот, на летнюю эксплуатацию. Следует иметь в виду, что правильно и точно отрегулировать карбюратор ВАЗ можно только при помощи специального прибора – газоанализатора.
Такой прибор имеется в распоряжении работников СТО, выполняющих работы по ремонту и регулировке карбюраторов.

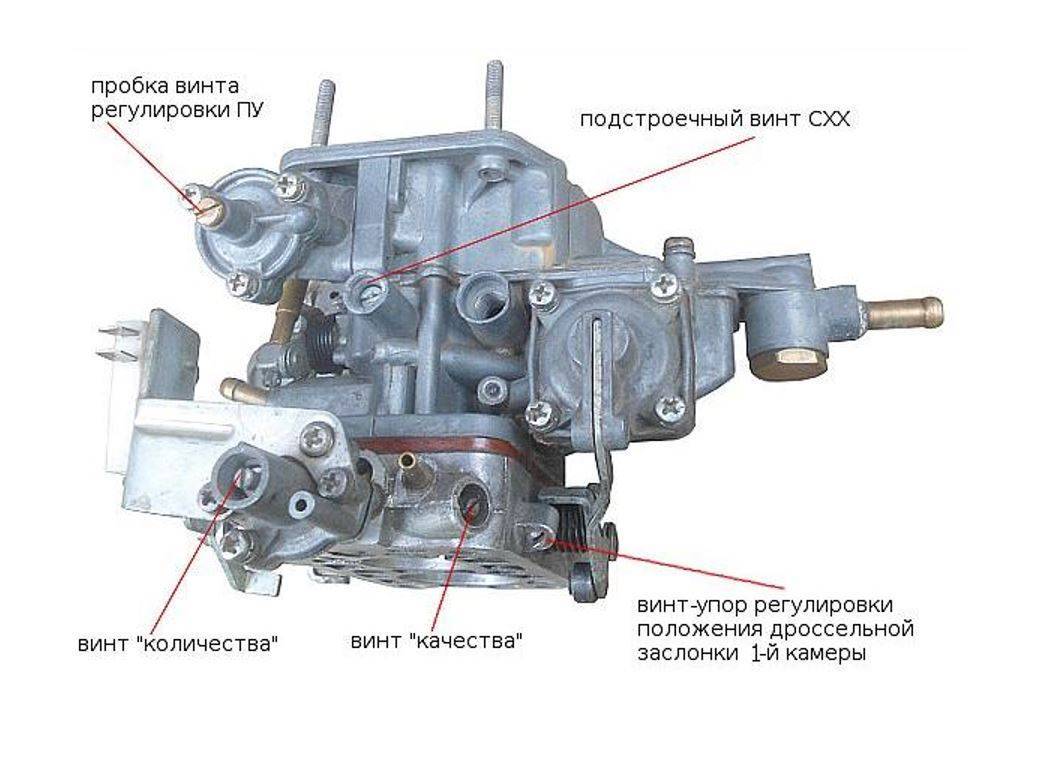

А как отрегулировать карбюратор ВАЗ своими руками без специальных приборов? Перед началом регулировки карбюратора ВАЗ-2106, равно как и для регулировки карбюратора ВАЗ-2104, необходимо выполнить несколько обязательных условий. Первое: газораспределительный механизм двигателя должен быть исправен и отрегулированы зазоры его клапанов. Второе: работы должны выполняться с исправной системой зажигания и установленными новыми или полностью рабочими свечами
Третье немаловажное условие – сам карбюратор Озон должен быть исправен, очищен и отрегулирована его поплавковая камера
Регулировка уровня топлива в поплавковой камере показана в видеоролике автолюбителя Константина Овчинникова из Украины.
Собственно регулировка карбюратора ВАЗ-2105 заключается в настройке устойчивых оборотов холостого хода в заданном диапазоне. Особенностью карбюраторов Озон является автономная система холостого хода, то есть подача топлива в двигатель на этом режиме осуществляется в обход дроссельных заслонок. Регулировка оборотов холостого хода выполняется при помощи винтов количества топливной смеси (1) и качества топливной смеси (2).
Она должна выполняться на двигателе, прогретом до рабочей температуры (порядка 80 град.). Это можно сделать и в процессе настройки карбюратора. На неработающем двигателе оба винта заворачиваются до упора, а затем винт количества смеси отворачивается на 3 оборота, а винт качества смеси на 4-5 оборотов. Запускается двигатель и винтом количества (закручивая или откручивая его) выставляются обороты двигателя в районе 800 об/мин. Лучше, если эту величину можно определить с помощью стробоскопа или тахометра на приборной панели. После этого, закручивая винт качества смеси (тем самым, обедняя топливо-воздушную смесь) определяем при каком положении обороты двигателя начинают падать и становятся неустойчивыми. От этого положения отворачиваем винт качества смеси на 0,5 – 1 оборот, несколько обогащая смесь для устойчивой работы мотора на холостых оборотах. Можно попробовать перегазовать двигатель, чтобы убедиться, что обороты холостого хода остаются устойчивыми и находятся в диапазоне 800 (+50-50) об/мин.
Приведенные выше операции можно повторить 2-3 раза, чтобы убедиться в правильном результате. Вообще говоря, задачей регулировки карбюратора является устойчивая работа двигателя на соответствующих холостых оборотах при максимально обедненной топливо-воздушной смеси и, соответственно, самом низком уровне СО.
Все описанное справедливо и для регулировки карбюратора ВАЗ-2121. На автомобиле ВАЗ-2107 установлен Озон с экономайзером принудительного холостого хода, но регулировка карбюратора ВАЗ-2107 производится так же. А вот регулировка карбюратора ВАЗ-21213 несколько отличается, т.к. на этой модели установлен карбюратор Солекс.
