Карбюратор – ликбез по вопросам устройства и работы узла

Что такое карбюратор

Не каждый новоиспечённый автовладелец знает, как выглядит карбюратор, да и вообще, что это такое и в чём его предназначение, а ведь в прошлом изобретение позволило продвинуться далеко вперёд в области автомобилестроения, понизив затраты горючего и увеличив производительность ДВС.

Карбюратор является узлом системы питания ДВС, приготавливающим методом смешивания (карбюрации) топлива с кислородом горючую смесь и дозирующим её поступление в цилиндры мотора, где далее и происходит воспламенение.

Простыми словами, для процесса сжигания необходимо создание топливовоздушной смеси в определённых пропорциях, а карбюратор дозирует необходимое количество поступающего воздуха и жидкости. «Передозировка» горючего либо напротив, чересчур бедная смесь спровоцируют неполадки в устройстве силового агрегата.

Благодаря созданию простейшего механизма карбюратора проблема приготовления правильной смеси была решена. Как правило, навесное оборудование находится сверху двигателя и широко применяется на различных типах моторов.

Эволюция от громоздкой плохо регулируемой конструкции к более совершенному устройству позволила массово применять механизм на серийных автомобилях. Последним витком развития карбюраторного впрыска стали механизмы, работающие под контролем электроники. Они включают несколько электромагнитных клапанов, функционирующих с помощью электронного устройства управления.

Существует три основных разновидности карбюраторов:

• барботражные (уже не применяются ввиду несовершенности механизма);
• мембранно-игольчатые (простой тип, коим оснащаются газонокосилки, бензорезы, поршневые самолёты и пр.);
• поплавковые (массово устанавливаемые на авто второй половины XX века).

Мембранно-игольчатый механизм включает несколько камер, отделяющихся мембранами, которые крепко фиксируются штоком, один из его концов являет собой иглу, при функционировании устройства запирающую клапан топливоподачи.

Поплавковый карбюратор многолик в своём исполнении, основу устройства представляет поплавковая камера, отвечающая за приток горючего и смесительная камера, формирующая смесь для воспламенения. Механизм включает множество дозирующих систем, в которых присутствуют соответствующие элементы для нормирования, топливные и воздушные каналы. Этот вид устройств завоевал всеобщую любовь, и наибольшее распространение ввиду лучших показателей образовывающейся смеси и обеспечения стабильности работы мотора.

Установка карбюратора своими руками

Процесс установки карбюраторного механизма на автомобиль любого типа не вызывает особенных сложностей. Трудности возникают с правильным подключением множества шлангов, патрубков и магистралей к соответствующим штуцерам и разъёмам.

Для того чтобы установить карбюратор на впускной коллектор мотора (это его «родное» место), потребуется:

1. Изначально осмотреть фланец коллектора на впуск — нет ли следов нагара или налипаний слоя грязи. В том случае, если на месте крепления карбюратора имеются какие-либо отложения, рекомендуется удалить их специальным очистителем или растворителями серии 642.

2. Карбюратор устанавливается на четыре шпильки, причём обязательно под него укладывается прокладка.

3. Шпильки закручиваются гайками до упора.

4. Сначала к штуцерам подключается патрубок, через который подаётся горючее в карбюратор. Он имеет самый большой диаметр трубы и короткую длину.

5. С обратной стороны подключается шланг «на обратку».

6. Специальная магистраль подсоединяется к электромагнитному клапану.

7. Далее к разъёму распределителя зажигания следует подключить вакуумный шланг.

8. Далее соединяются концевые окончания экономайзера.

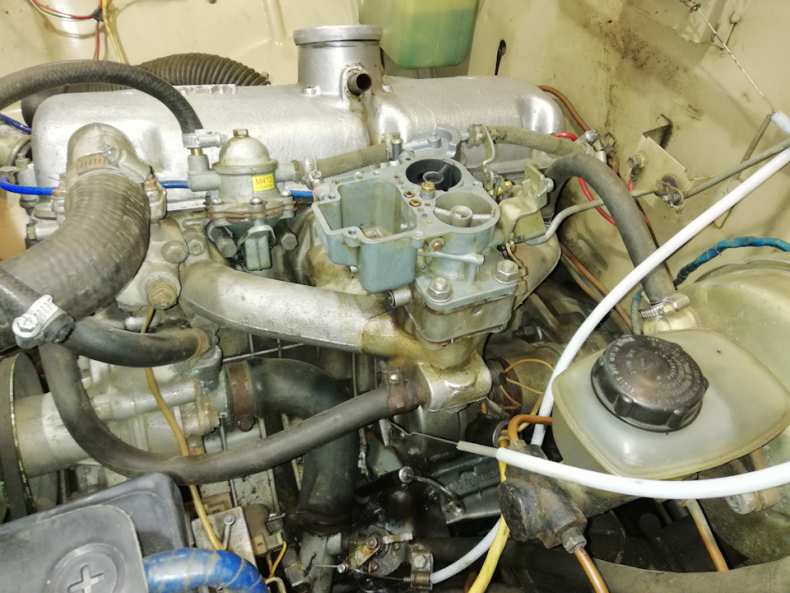

Практически на всех моделях автомобилей карбюратор устанавливается над впускным коллектором

Специалисты СТО во время установки карбюратора не используют герметики. Это обусловлено тем, что эластичный и податливый силикон может при нагревании забить все каналы карбюратора и повлиять на его работоспособность.

Как снять карбюратор с бензопилы?

Или двигатель не запускается или сразу глохнет, скорее всего, забился карбюратор и нуждается в чистке. Как проверить карбюратор бензопилы? Придется разбирать – иначе никак не получится.

Перед тем, как почистить карбюратор на бензопиле, все же рекомендуется проверить и другие узлы: воздушный и топливный фильтры, свечу зажигания и глушитель. Не исключено, что именно они засорились – проще прочистить фильтр или заменить свечу, чем производить чистку карбюратора на бензопиле. Кстати, именно проблема со свечами является причиной, почему бензопила стреляет в карбюратор – слишком позднее зажигание приводит к тому, что образуется избыток топливовоздушной смеси, так как она не успевает сгорать полностью.

В том случае, если проблема не устранена, придется снять карбюратор. Сделать это очень просто:

1. Снимаем пластиковую заднюю крышку – она держится на фиксаторе или на резьбе.
2. Демонтируем воздушный фильтр.
3. Плоской отверткой необходимо поддеть воздушные тяги и снять их. Тяг может быть две или три, зависит от модели.
4. Карбюратор крепится двумя креплениями – они расположены диагонально. Нужно их открутить.
5. Отсоединить бензиновый шланг, по которому топливо подается в карбюратор из бензобака.

Два карбюратора на ИЖ Юпитер

Среди всевозможных доработок для двухцилиндрового Ижа особенно выделяется установка двух карбюраторов на двигатель мотоцикла. По одному на каждый цилиндр. Делается это в расчете на увеличение мощности мотора путем улучшения наполнения каждого цилиндра. Мощность действительно увеличиться, но максимум на пару лошадей.

Поэтому на большинстве двухтактной техники между карбюратором и фильтром присутствует впускной резонатор. Он представляет собой пластмассовый ящик, куда выплевывается часть смеси. На юпитерах это устройство отсутствует, т.к. особой необходимости в нем нет из-за длины «штанов» и особенности работы двухцилиндрового мотора. Пока один цилиндр совершает рабочий ход, второй всасывает смесь из карбюратора плюс ту часть, которая отразилась от юбки первого поршня.

Кроме того, установка лепесткового клапана улучшит наполнение цилиндра на низких и средних оборотах, немного снизится расход топлива. Цилиндр юпитера примерно равен объему 175 см3, поэтому лепестковые клапана можно поставить от восхода 3м-01 либо изготовить у токаря по образцу. Карбюраторы тоже можно взять от восхода (К-62В, К-65В) либо от явы 638.

Помимо установки клапанов еще потребуется доработать поршня. На юбке поршня со стороны впуска необходимо сделать отверстие, как показано на рисунке. Это нужно для того, чтобы уменьшить сопротивление на впуске, необходимое для работы лепестков.

Для работы двух карбюраторов понадобится краник с двойником и общая ручка газа для обоих тросов. Эти детали можно взять с урала либо подобрать от других моделей мотоциклов.

После установки всех деталей необходимо провести настройку и синхронизацию карбюраторов. Иначе может возникнуть перегрев и износ одного из цилиндров, а также сильная вибрация.

Строй-Техника.ру

Строительные машины и оборудование, справочник

Категория:

   Ремонт топливной аппаратуры автомобилей

Публикация:

   Устройство и работа простейшего карбюратора

Читать далее:

   Образование горючей смеси и влияние ее состава на работу двигателя

Устройство и работа простейшего карбюратора

Устройство

Простейший карбюратор состоит из двух основных частей: смесеобразующего устройства и поплавковой камеры. В смесеобразующем устройстве происходит приготовление горючей смеси, а поплавковая камера является резервуаром, откуда топливо подается для смешения с воздухом.

Смесеобразующее устройство карбюратора имеет входной воздушный патрубок, диффузор, смесительную камеру, дроссельную заслонку, выходной патрубок. Выходной патрубок обычно заканчивается фланцем, которым карбюратор крепится к впускному трубопроводу двигателя.

Дополнительные материалы по теме:

На входном патрубке устанавливают шланг для подвода воздуха или непосредственно воздушный фильтр. Диффузор является местным уменьшением сечения смесеобразующего устройства. Благодаря диффузору улучшаются условия распыливания топлива, так как при работе двигателя в самом узком сечении диффузора создается максимальная скорость воздушного потока. В этом месте устанавливают распылитель, представляющий собой трубку, выведенную в диффузор. Через распылитель происходит истечение и распыление топлива.

Поплавковая камера содержит поплавковый механизм, состоящий из поплавка и игольчатого клапана. Поплавок закреплен шарнирно на стенке поплавковой камеры. На рычаг поплавка опирается запорная игла игольчатого клапана.

При подаче топлива через штуцер в поплавковую камеру поплавок всплывает и своим рычагом поднимает запорную иглу, закрывая игольчатый клапан. Как только уровень топлива в поплавковой камере достигнет заданного предела, игольчатый клапан закроется полностью и поступление топлива в камеру прекратится. При расходовании топлива из поплавковой камеры поплавок опускается и приоткрывает игольчатый клапан. В поплавковую камеру вновь начинает поступать топливо до момента достижения заданного уровня. Таким образом, поплавковая камера с помощью поплавкового механизма обеспечивает поддержание заданного уровня топлива при всех режимах работы двигателя.

В нижней части поплавковой камеры располагают главный жиклер. Его основное назначение состоит в дозировании топлива для получения горючей смеси нужного состава. Жиклер представляет собой пробку с центральным калиброванным отверстием. Диаметр калиброванного отверстия жиклера выбирается в зависимости от требуемого расхода топлива. Большое значение для образования горючих смесей имеет также длина калиброванного отверстия жиклера, углы входных и выходных фасок, диаметры каналов в теле жиклера. Главный жиклер может быть установлен в нижней или верхней части распылителя.

Работа

При вращении коленчатого вала двигателя во время тактов впуска и при открытой дроссельной заслонке через смесительную камеру карбюратора проходит воздух. Внутри диффузора скорость потока воздуха значительно возрастает, и на выходе рыспылителя создается разрежение. При этом в поплавковой камере вследствие наличия отверстия давление остается равным атмосферному. Из-за разности давлений в поплавковой камере и в распылителе топливо начинает перетекать через главный жиклер и распылитель в виде фонтанчика, попадая в горловину диффузора. Здесь струя поступающего воздуха дробит вытекающее топливо на мелкие капельки, которые перемешиваются с воздухом, испаряются и образуют горючую смесь.

Образование горючей смеси в смесительной камере карбюратора происходит не в полном объеме. Часть топлива в виде капелек не успевает испариться и перемешаться с воздухом. Неиспарив-шиеся капельки топлива движутся в потоке воздуха и оседают на стенках смесительной камеры и впускного трубопровода. Топливо, осевшее на стенки, образует пленку, которая движется с малой скоростью. Чтобы испарить пленку топлива, впускной трубопровод при работе двигателя подогревается. Чаще всего используется жидкостный подогрев (от системы охлаждения двигателя) или подогрев теплом отработавших газов. Таким образом, можно считать, что образование горючей смеси заканчивается в конце впускного трубопровода двигателя.

Рекламные предложения:

Читать далее: Образование горючей смеси и влияние ее состава на работу двигателя

Категория: – Ремонт топливной аппаратуры автомобилей

Чем отличаются карбюратор классической конструкции и устройство с электронным управлением?

Выше по тексту были описаны принципы работы механического карбюратора. Все настройки устанавливаются с помощью винтов, и не могут быть изменены динамически, в ходе работы. Схема карбюратора постоянно совершенствуется, и в новых моделях (некоторые выпускаются по сей день) достаточно много электроники. Например, электромагнитным клапаном оснащены практически все механические модели.

Дело в том, что при полностью отпущенной педали газа, дроссельная заслонка перекрыта, и мотор по идее должен заглохнуть. Для работы ДВС без нагрузки (просто чтобы не заводить его каждый раз после остановки), внедрена система холостого хода. С ее помощью, даже при перекрытых заслонках, в корпус поступает минимальный объем бензина и воздуха. Формируемой топливной смеси достаточно для поддержания работоспособности силового агрегата без нагрузки на коленвал.

Этот параметр требует точной регулировки: если обороты холостого хода завышены, вырастет расход бензина, а если занижены – мотор будет глохнуть при остановках. При изменении условий работы (температура, наличие климатической установки с кондиционером, дополнительное оборудование, дающее нагрузку на генератор), режим холостого хода меняется, поэтому был установлен клапан холостого хода (электрический), который управляет процессом линейно, в зависимости от нагрузки.

Никакой программы управления нет, в клапан заходит лишь провод питания. В зависимости от некоторых условий работы, положение клапана меняется.

Это далеко не все электронные системы, которые могут быть внедрены в механику процесса. Например, все регулировки заводятся на блок управления, типа ЭБУ для инжекторных моторов. Такой микрокомпьютер постоянно отслеживает параметры нагрузки на силовой агрегат, и в реальном времени может менять настройки карбюратора. Задавая себе вопрос: «какой карбюратор лучше поставить?», можно рассматривать внедрение в машину современной конструкции. В отличие от карбюраторов традиционного исполнения, электронные системы не нуждаются в периодической настройке, но имеют более высокую стоимость, и сложнее в обслуживании и ремонте. Для обеспечения электроники исходными данными, на двигатель устанавливаются различные датчики, которые следят за параметрами мотора. На основе получаемой информации, исполнительные механизмы карбюратора приводятся в действие.

Вопрос 4: Можно прочистить карбюратор поменяв местами провода на свечи?

Мы знаем, что многие пользуются этим методом. Не обижайтесь, но можно и рукав куртки чистить, вывернув карманы. Иными словами, подобные способы указывают на незнание и непонимание теории устройства автомобиля.

При замене проводов местами происходит по сути сбой в зажигании (искра бьет не тогда, когда нужно) и возникают хлопки в карбюратор. Хлопок воздуха направлен по прямой в воздушный фильтр. Однако, следует помнить, что этот ускоренный фронт воздуха минует жиклеры. Поэтому их состояние невозможно изменить этим способом, ведь они находятся в стороне от центрального канала диффузора.

Ответ: Так можно прочистить центральный канал, но даже будь он засоренным, это ни на что бы не повлияло. Жиклеры вы не сможете прочистить таким способом. Данный метод абсолютно бестолков.

Регулировка карбюратора мотоцикла ИЖ Юпитер

Настройка пекаровских карбюраторов на мотоцикле ИЖ Юпитер 5 проводится следующим образом. Для начала проверяем герметичность и целостность воздушного фильтра. Затем смотрим исправность зажигания. После этого приступаем к регулировке, алгоритм следующий:

снимаем карбюратор с двигателя. При помощи измерительных щупов и регулировочного винта на крышке карбюратора устанавливаем расстояние между нижней кромкой смесительной камеры и дроссельной заслонкой примерно в 1,5-2 мм. Регулировочный винт качества смеси (18) заворачиваем полностью и отворачиваем на 1 оборот;
откручиваем 2 винта внизу карбюратора и снимаем крышку поплавковой камеры. Переворачиваем карбюратор, так чтобы поплавки опустились и закрыли топливный канал. Замеряем расстояние от кромки разъема карбюратора до середины поплавка (линия пресс формы). Оно должно равняться 13 +1.5/-1.5 мм (см. рис.). Если расстояние не соответствует норме, подгибанием язычка поплавка в ту или иную сторону добиваемся нужной длины;

устанавливаем карбюратор на место. Заводим мотоцикл и прогреваем двигатель 5-7 минут. Чтобы дело пошло быстрее, воспользуйтесь топливным обогатителем (корректором). Винтом количества смеси вверху карбюратора устанавливаем минимально устойчивые обороты двигателя. Отворачивая винт качества смеси (постепенно на ½, ¼ оборота), ищем момент снижения частоты вращения коленчатого вала (сначала обороты будут расти, а потом снижаться). Снова вкручивая винт количества смеси, добиваемся снижения вращения частоты коленвала, а винтом качества снова находим оптимальное положение. Эти действия нужно повторять до тех пор, пока не будут найдены минимально устойчивые обороты коленвала. Правильность регулировки также следует проверить резким поворотом рычага газа. Когда двигатель при резком открытии глохнет, плохо набирает обороты (провалы), смесь нужно обогатить, слегка закручивая винт качества. Если же наоборот, двигатель глохнет при сбросе газа, винт качества нужно немного открутить. После этого, винтом количества устанавливаем минимальные обороты двигателя

Внимание! Винты регулировки нужно крутить медленно и постепенно на ½, ¼ оборота. После каждой операции ждем, когда двигатель «приноровится» к новым настройкам;
позднее правильность регулировки можно проверить по цвету центрального электрода свечи

Перед этим следует прокатиться на мотоцикле 10-15 километров на трассе. Нормальная смесь — это кирпичный цвет электрода. Нагар на свече свидетельствует о слишком богатом качестве смеси. В то время, как слишком белесый цвет говорит о её чрезмерном обеднении;
при эксплуатации мотоцикла в разных метеорологических условиях изменение состава смеси производят перемещением положения дозирующей иглы дросселя. Так, при температуре в +30 ºС иглу нужно опустить на одно деление, тем самым обеднив смесь. При -15 ºС иглу следует поднять на 1-2 деления.

Пару слов о настройке карбюратора Jikov-2928CE. Настройка холостого хода здесь происходит аналогичным образом, как у К-65. Различия только в расположении регулировочных винтов. У Jikov они удобно расположены сбоку карбюратора (тот, что вкручен под углом, отвечает за высоту подъема дроссельной заслонки).

Уровень топлива в поплавковой камере должен составлять 9 ± 1 мм. Из-за особенности конструкции данного карбюратора, настройка состава топливной смеси для уменьшения провала при резком открытии газа производится перестановкой иглы дросселя вверх (на К-65 в этом случае, мы крутим винт качества).

Видео регулировки

Чтобы понять азы и нюансы регулировки карбюратора мотоцикла ИЖ Юпитер, рекомендуем посмотреть интересное видео. Автор подробно рассказывает как отрегулировать карбюратор К68 на мотоцикле ИЖ Юпитер 4. Показывает и рассказывает про все нюансы и особенности.

Как работает карбюратор?

Все типы карбюраторов работают с помощью различных механизмов. Например, карбюраторы фитильного типа работают, заставляя воздух проходить по поверхности пропитанных газом фитилей. Это вызывает испарение бензина в воздух. Тем не менее приборы фитильного типа (и другие поверхностные) устарели более ста лет назад.

Большинство карбюраторов, которые используются транспортными средствами на сегодняшний день, используют механизм распыления. Все они работают аналогичным образом. Современные карбюраторы функционируют за счет эффекта Вентури, чтобы вытягивать топливо из камеры.

Чистка карбюратора без разборки (пошагово)

Не очень простым, но в то же время и очень надежным способом чистки карбюратора является его полная разборка. Но такой способ не сможет осуществить любой человек. Поэтому есть специальные составы для очистки устройства без полной разборки.

Чтобы это сделать, необходимо:

1. на заглушенном холодном двигателе снимается воздушный фильтр и отворачивается электромагнитный клапан;
2. вставленной трубкой в аэрозольный баллончик нужно обработать все видимые части и элементы карбюратора;
3. примерно за 10 минут вся грязь и другие отложения будут разъедены;
4. после запуска двигателя все загрязнения удаляются;
5. если работа карбюратора осталась прежней, процедуру необходимо повторить.

Устройство

К-135 является эмульсированным, с двумя камерами и падающим потоком.

Две камеры независимы друг от друга, через них осуществляется подача горючей смеси в цилиндры через впускную трубу. Одна камера обслуживает с 1-го по 4-й цилиндры, а другая все остальные.

Воздушная заслонка находится внутри поплавковой камеры, и оснащена двумя автоматическими клапанами. Основные системы, которые применены в карбюраторе, действуют по принципу воздушного торможения бензина, кроме экономайзера.

Кроме того, каждая камера имеет свою систему холостого хода, главную дозирующую систему и распылители. У двух камер карбюратора общее только система пуска холодного двигателя, ускорительный насос, частично экономайзер, который имеет один клапан на две камеры, а также механизм привода. По раздельности на них установлены жиклеры, располагающиеся в блоке распылителей, и относящиеся к экономайзеру.

Каждая система холостого хода имеет в своем составе топливный и воздушный жиклеры, и по два отверстия в смесительной камере. На нижнем отверстии установлен винт с резиновым кольцом. Винт предназначен для того, чтобы регулировать состав горючей смеси. А резиновый уплотнитель не дает воздуху проникать через отверстие винта.

Воздушный жиклер, в свою очередь, исполняет роль эмульсирования бензина.

Система холостого хода не может обеспечить нужный расход топлива на всех режимах работы двигателя, поэтому в дополнение к ней на карбюратор установлена главная дозирующая система, которая состоит из диффузоров: большой и малый, топливного и воздушного жиклеров и эмульсированной трубки.

Главная дозирующая система

Основой карбюратору служит главная дозирующая система (сокращенно ГДС). Она обеспечивает постоянный состав ТС и не дает ей обедняться или обогащаться на средних оборотах двигателя внутреннего сгорания (ДВС). На каждую из камер в системе устанавливается по одному топливному и по одному воздушному жиклеру.

Система холостого хода

Система холостого хода создана обеспечивать стабильную работу мотора на холостых оборотах ДВС. Дроссельная заслонка карбюратора должна быть всегда немного приоткрыта, и бензиновая смесь на холостом ходу (ХХ) поступает во впускной тракт в обход ГДС. Положение оси дросселя устанавливается винтом количества, а винты качества (по одному на каждую камеру) позволяют обогатить или обеднить смесь на ХХ. От регулировки в немалой степени зависит расход топлива автомобиля.

Поплавковая камера

Поплавковая камера находится в главном корпусе и поддерживает уровень бензина в карбюраторе, необходимый для нормальной работы системы питания двигателя. Главными элементами в ней является поплавок и запорный механизм, состоящий из иглы с мембраной и седла клапана.

Экономайзер

Система экономайзера обогащает ТС на больших оборотах ДВС с увеличением нагрузки. В экономайзере есть клапан, который при максимальном открытии дроссельных заслонок пускает порцию дополнительного топлива по каналам в обход ГДС.

Ускорительный насос

В карбюраторе К126 (К135) ускоритель представляет собой поршенек с манжетой, который работает в цилиндрическом канале. В момент резкого нажатия на педаль акселератора (газа) привод дроссельной заслонки, механически связанный с системой ускорителя, заставляет поршень быстро передвигаться по каналу.

Схема устройства карбюратора К126 с названием всех элементов

Топливо через специальный распылитель впрыскивается из канала в диффузоры карбюратора, и ТС обогащается. Ускорительный насос позволяет плавно переходить от холостого хода до больших оборотов и двигаться автомобилю без рывков и провалов.

Ограничитель числа оборотов

Система не допускает превышение определенного количества оборотов коленчатого вала за счет неполного открытия дроссельной заслонки. Работа основана на пневматике, за счет разрежения диафрагма в пневматическом клапане устройства двигается, поворачивая механически связанную с узлом ограничителя ось дроссельных заслонок.

Система пуска

Система пуска обеспечивает стабильную работу холодного двигателя. Система состоит из пневматических клапанов, находящихся в воздушной заслонке, и системы рычагов, которые дроссельную и воздушную заслонку связывают. При вытягивании троса подсоса воздушная заслонка закрывается, тяги тянут за собой дроссель и приоткрывают его.

При запуске холодного двигателя клапана в воздушной заслонке под действием разряжения открываются и добавляют воздух в карбюратор, не позволяя мотору заглохнуть на слишком обогащенной смеси.

Устройство карбюратора

Эти устройства для семерки выпускались на одном заводе и зависимости от модели имели небольшие изменения.

Эти агрегаты изготавливались из металла с повышенной прочностью, чтобы он смог выдержать большие физические воздействия и взаимодействие с высокой температурой. Условно конструкцию можно поделить на 3 главные части:

• верхняя — выглядит как крышка, где присутствуют штуцеры для шлангов;
• средняя — основная часть конструкции, где располагаются все камеры для топлива;
• нижняя, в которой располагаются заслонки дросселя.

Самыми важными деталями карбюратора являются жиклеры. Через которые происходит проникновение воздуха и бензина в камеры устройства. По своей сути жиклеры представляют собой элемент, имеющую снаружи резьбу и дырочкой внутри.

Каждое карбюраторное устройство семерки обладает несколькими механизмами:

• поплавковая камера. Благодаря ей в устройстве поддерживается приемлемый уровень бензина, чтобы двигатель работал бесперебойно;
• главная дозирующая система (ГДС). Благодаря ей идет выдача рабочей смеси через эмульсионные камеры на всех этапах функционирования автомотора, исключая работу незагруженного двигателя;
• система холостого хода. Благодаря ей, у ДВС есть возможность трудиться без нажимания педали газа;
• система запуска. Исполняет завод двигателя при холодном запуске;
• эконостат, ускоритель и вторичная камера. насос-ускоритель сразу же подает топливно-воздушный состав во время ускорения, так как ГДС не может подать необходимый объем горючего. Вторая камера и эконостат подключается к работе, когда двигатель развивает максимальную мощь.

РЕГУЛИРОВКА И ОБСЛУЖИВАНИЕ КАРБЮРАТОРА

При своей сложной конструкции регулировок у карбюратора не так уж и много, и касаются они только системы холостого хода и уровня топлива в камере с поплавком.

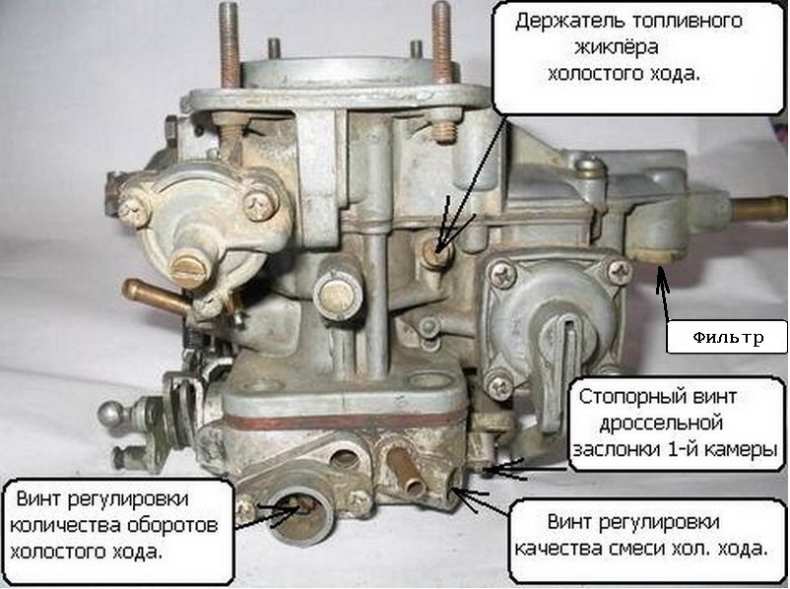

Чтобы установить стабильную работу мотора на ХХ, имеются два специальных винта – количества (воздушный) и качества (топливный). Первый представляет собой упорный элемент, которым регулируется степень открытия дросселя для поступления через зазор между ним и стенкой воздуха для создания смеси.

Второй винт – игольчатый, установлен в канал, по которому эмульсия попадает в задроссельный канал. Путем вкручивания и выкручивания изменяется сечение этого канала, и как следствие – количества подаваемой эмульсии.

Недостатком карбюратора является то, что у него имеется большое количество каналов и жиклеров небольшого сечения. Поэтому в процессе эксплуатации загрязняющие элементы, попадающие вместе с воздухом и бензином, оседают в них и закупоривают каналы и жиклеры.

Поэтому важно периодически проводить чистку узла. Сделать это можно вручную, с полной разборкой узла, промывкой и продувкой каналов

Но последнее время появились специальные чистящие средства. Такие очистители представляют собой особую смесь, которая попадая в каналы обеспечивает отслоение и растворение отложение и смол в каналах, после чего они попадают в цилиндры вместе с топливом и сгорают. Но стоит отметить, что таким средством удается удалить только небольшие засорения. В случае большого количества отложений удалить их можно только вручную.

Диагностика карбюратора

Чтобы самостоятельно выявить и устранить неполадку в работе карбюраторного узла, необходимо иметь навыки технического обслуживания автомобиля и специальные знания. Однако самые явные неисправности в работе устройства можно диагностировать и без наличия высшего технического образования — нужно просто внимательно относиться к состоянию машины.

Рекомендуем: Полировка фар автомобиля зубной пастой – стоит или нет?

Диагностика карбюратора необходима в том случае, если водитель начинает замечать нарушения динамических качеств транспортного средства. К тому же постепенно проявляются проблемы следующего характера:

• слабый разгон;
• в момент увеличения скорости в работе мотора ощущаются провалы;
• резкие рывки во время движения;
• раскачивание авто.

К тому же чёрный едкий дым, который вырывается из глушителя во время разгона, может служить признаком того, что в работе карбюратора есть нарушения.

Это явный признак неисправностей в работе карбюратора

Основные неисправности

В зависимости от срока эксплуатации и стиля езды водителя, карбюраторы могут выходить из строя или показывать некорректную работу по различным причинам. Основными неисправностями можно считать износ резиновых и паронитовых прокладок, выработку ресурса клапанного механизма, деформацию мембран и западание иглы игольчатого клапана.

Диагностика и ремонт карбюратора своими руками.

Как я уже говорил ранее, система довольно капризная. Поэтому требует к себе должного внимания, а именно своевременной диагностики и ремонта. Когда у меня появилась авто с карбюратором. Во-первых, я поехал к специалистам, чтобы все проверить и отрегулировать. Так как нужно понимать как это должно работать.

После того как я увидел и понял весь смысл, начал пробовать ремонт своими руками. Так как пыль и не качественный бензин просто убивают карбюратор. И иногда мне приходилось ремонтировать его каждую неделю. Так как из-за засора авто просто переставало ехать. Да и запустить двигатель была проблема. Но благодаря этому вскоре я смог ремонтировать его практически закрытыми глазами.

Фильтр карбюратора.

Итак, начнем разбираться. Если двигатель очень тяжело или вообще не получается запустить. Во-первых, смотрим поплавковую камеру, есть ли там бензин или нет. Если отсутствует, то необходимо выкрутить фильтр. Далее, аккуратно вытащить и промыть сетку. Впоследствии, установить все на место.

Клапан и поплавок карбюратора.

Если данная процедура не помогла, то проверяем топливный клапан и сам поплавок. К примеру, если клапан грязный. Тогда промываем его, а также продуваем напором воздуха используя обычный насос. Поплавок же, должен двигаться легко, не задевая стенки корпуса. Если вы обнаружили, что поплавок поврежден или внутри имеется бензин. Его необходимо заменить на новый или же попробовать заклеить. Но с клеем надо быть аккуратнее, чтобы его просто не растворил бензин.

Дроссельная заслонка и жиклеры карбюратора.

Однако, если поплавковая камера полная, а двигатель все ровно не хочет работать. Тут необходимо проверить дроссельную заслонку, а также все жиклеры. Проверяем весь привод заслонки так, чтобы ход был плавный. Так как из-за грязи она вообще может заклинить. В этом случае нам необходимо будет все тщательно промыть. С жиклерами так же. Выкручиваем, промываем, а также все каналы продуваем напором воздуха.

Топливопровод.

Для диагностики топливопровода, необходимо проверить напор бензина. Если же струя слабая или вообще ее нет, то проверяем следующее. Топливный фильтр, на наличие грязи. Так как в большинстве случаев он выполнен из прозрачного пластика. В итоге при загрязнении его необходимо заменить на новый. Также причина отсутствие напора может быть из-за насоса. Проверить его довольно просто. Нужно пару раз нажать на рычаг ручного привода. Если в результате данной процедуры бензин бьет струей, то все исправно. Но если же нет, то проблема внутри. Тогда придется насос поменять или попробовать отремонтировать. Заменив поврежденные детали.

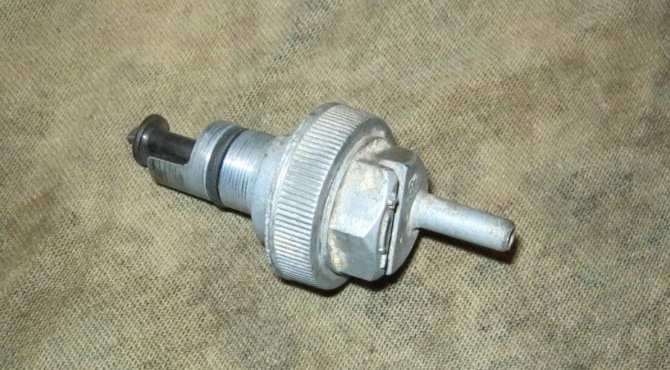

Электромагнитный клапан карбюратора.

Электромагнитный клапан предназначен для приготовления горючей смеси на холостом ходу. При его неисправности авто постоянно будет глохнуть. А также работать с перебоями. Однако при высоких оборотах двигателя, проблем не будет. Так как электромагнитный клапан начинает свою работу только при оборотах двигателя ниже 1700. Проверить его исправность очень просто.

Во-первых, его необходима демонтировать. Клему электромагнитный клапан соедините с плюсом аккумулятора. А массу, взяв обычный кусок провода замкните на корпус клапана. Если все работает исправно, то вы должны услышать щелчки. Однако, при неисправности клапан придется заменить на новый.

Подводим итоги

Карбюраторная система подачи топлива имеет ряде преимуществ перед инжектором, но она уже устарела и используется только в некоторых вариантах техники. Сегодня большинство автомобилей и другой современной техники используют прямую подачу топлива и воздуха в камеру сгорания без предварительного смешивания. Тем не менее, карбюратор является более надежным типом оборудования, который способен работать в более сложных условиях.

Ранее перед доступом к двигателю бензин и воздух проходили ряд очистительных процессов и смешивались безопасно в камере карбюратора. Сегодня же ресурсы попадают в агрегат напрямую, чем могут привести к определенным проблемам с двигателем. Тем не менее, инжектор также обладает рядом важных преимуществ. Расход топлива на таких двигателях ниже, а срок службы системы подачи топлива при хорошем качестве бензина велик. Как вы относитесь к автомобилям с карбюраторными бензиновыми двигателями?
