Карбюратор ВАЗ 2108: устройство карбюратора и обслуживание

Ускорительный насос

От ускорительного насоса зависит, какой объём бензина будет расходоваться при езде на машине. Кроме этого, определяются оптимальные показатели ускорения автомобиля.

Для начала его работы используют кулачок, являющийся частью ускорительного насоса. Для мотора УЗАМ кулачок ускорительного насоса должен обладать самыми большими размерами.

Поток используемого топлива должен быть ровным. В противном случае можно заподозрить серьёзные неполадки в работающем ускорительном насосе. Появление мизерной струйки или небольших капель заставляет сомневаться в стабильной работе оборудования.

Обязательное требование — правильное регулирование положение носика. Бензин должен проходить следующий путь:

  • проём между диффузором и установленной дроссельной заслонкой;
  • направление в коллектор.

Если бензин польётся на заслонку или диффузор, появляется риск того, что автомобиль не сможет показать оптимальных своих параметров во время запуска мотора.

За правильной работоспособностью ускорительного носика нужно следить, так как от этого зависит, сможет ли карбюратор Солекс успешно работать.

Важные моменты

  • Перед тем как регулировать карбюратор, рекомендуется провести его самоочистку. Для этого в бензобак заливается специальная жидкость для чистки карбюраторов, двигатель запускается и работает (объём заливаемой жидкости и время работы двигателя всегда указываются на ёмкости с чистящей жидкостью и зависят от конкретной марки). Иногда этой меры бывает достаточно, чтобы избавиться от вышеуказанных признаков неисправности карбюратора и обойтись без его тонкой регулировки.
  • Если самоочистка не помогла, выход один: необходимо снять и промыть карбюратор. Для промывки используются как специальные жидкости, так и обычный керосин. Категорически не рекомендуется для удаления загрязнений использовать кисточки или ворсистую ветошь. Волоски и ворсинки, оставшись в мелких отверстиях карбюратора, могут свести на нет все усилия по его очистке. Оптимальный вариант: тщательная промывка в специальной жидкости, а затем продувка всех мелких отверстий сжатым воздухом.
  • Перед тем как снимать карбюратор и чистить его внутри, рекомендуется тщательно очистить его снаружи. Причём очищать нужно не только сам карбюратор, но и все детали, находящиеся рядом с ним. Необходимо помнить: любая грязь, оставшаяся на прилегающих деталях, может попасть в чистый карбюратор, когда он будет устанавливаться обратно в двигатель. И если это произойдёт, всю процедуру очистки придётся начинать заново.

Для того чтобы карбюратор работал правильно, следует уделять внимание не только его настройке, но и очистке. Если какой-то из этих процедур пренебречь, то карбюратор вскоре вновь выйдет из строя

Кроме того, внимание следует обратить не только на качество бензина, но и на состояние воздушного фильтра автомобиля, так как в некоторых случаях именно изношенный фильтр оказывается причиной быстрого загрязнения карбюратора.

  1. 5
  2. 4
  3. 3
  4. 2
  5. 1

Рекомендуемый метод

Технология регулировки уровня включает в себя ряд этапов:

  1. Демонтируем корпус воздушного фильтрующего элемента. Для этого выкручиваем крепежную гайку крышки корпуса, отщелкиваем фиксаторы, снимаем крышку, достаем фильтр и скручиваем 4 гайки, фиксирующие корпус на карбюраторе.
  2. Приподнимаем корпус, отсоединяем резиновые патрубки. Убираем корпус в сторону.
  3. Ослабляем хомуты крепления топливных патрубков, подходящих к карбюратору, и отсоединяем их.
  4. Снимаем провод, подходящий к электромагнитному клапану холостого хода;
  5. Отсоединяем приводной тросик воздушной заслонки (рукоятки «подсоса»);
  6. Выкручиваем 5 винтов, фиксирующих карбюраторную крышку;
  7. Демонтировав крышку, сразу определяем уровень топлива в камерах, опустив в одну из них до упора линейку или штангенциркуль (используя его глубиномер). Если замер показывает уровень 25-26 мм – он соответствует норме и настройка не требуется;

В случае, когда количество топлива в камере ниже или выше нормы, выполняем визуальный осмотр и ряд замеров на поплавках, если нужно — корректируем их положение.

Для проведения регулировочных работ кладем снятую карбюраторную крышку на ровную горизонтальную поверхность поплавками вверх.

Сначала смотрим сверху на положение элементов. Внешние боковые поверхности поплавков параллельны специальным оттискам на прокладке. Отклонения могут стать причиной касания поплавков о прилегающие элементы и поверхности, из-за чего уровень топлива не соответствует норме. При надобности регулируем положение поплавков путем подгибания их рычагов крепления.
Следующий этап – замер зазора между поплавками и прокладкой. Здесь пригодится пруток диаметром 2 мм — столько должен составлять указанный зазор.

Если он не соответствует, подгибаем язычок поплавков, которым они воздействуют на запорную иглу. После этой регулировки проверяем общую высоту поплавков, которая в норме составляет 34 мм. Если это не так, снова проверяем зазор, при надобности корректируем его и снова замеряем высоту.

Последний этап настройки — определение рабочего хода поплавков. Для этого ставим штангенциркуль возле поплавка, отмечаем расстояние от его нижнего угла до поверхности крышки, после этого рукой приподнимаем поплавок и отмечаем, где оказался нижний угол.

Нормальным считается рабочий ход в 15 мм, если он отличается – регулируем путем подгибания язычка.

основные технические характеристики рассматриваемых автомобилей :

Настройка и регулировка карбюратора

1. Принцип регулировки и настройки карбюратора.

Принцип настройки состоит в установке горючей смеси для двигателя. Эта смесь должны быть необходимого качества. Если у вас отсутствуют специальные стенды и техника, вам довольно сложно будет самостоятельно произвести настройку карбюратора. Но при наличии достаточного опыта или теоретической базы, можно без проблем проделать такую работу.

Если карбюратор не настроен и не отрегулирован по норме, то и работа двигателя будет нестабильной, и он не достигнет оптимальной мощности.

Первым делом нужно отыскать винт качества. Откройте капот, вы видите карбюратор, нужный винт расположен внизу слева от карбюратора, внизу за ним. На первый взгляд его можно не заметить, он располагается в отверстии. Чтобы покрутить такой винт, понадобится не слишком длинная отвёртка незначительного диаметра (примерно 3 мм)

Для настройки и регуляции карбюратора требуется запустить двигатель. Пусть потрудится на холостых оборотах. Вращайте указанный винт по часовой стрелке. Крутить нужно до того момента, пока не уменьшатся обороты двигателя. Затем вращайте винт в противоположном направлении, пока не снизятся обороты двигателя, при этом посчитывая количество вращений отвёртки. Далее следует несложный расчёт. Это количество делим на два. Полученное число означает, сколько раз нужно вращать винт опять по часовой стрелке.

В приблизительно таком положении следует зафиксировать винт качества. Затем по плану регулирование и настройка карбюратора по числу оборотов холостого движения. Для этого используется довольно большой пластмассовый винт, находящийся сзади карбюратора. Винт имеет большую головку, сделанную под руку. Вращайте его до требуемых оборотов. Если на вашей машине установлен тахометр, то подойдёт значение от 700 до 900 оборотов. Если тахометра нет в наличии, то ставьте обороты на слух – с минимальной устойчивостью.

Не стоит забывать и про настройку функции воздушной заслонки. Суть этой работы проста. Сильно вдавите рукоятку привода воздушной заслонки. Она должна полностью открыться и принять строго вертикальное положение. В ином случае топливо будет излишне расходоваться. Привести заслонку в такое положение можно изменив крепление приводного троса воздушной заслонки к карбюратору.

2. Каким образом извлечь винт качества?

При разборке и промывке карбюратора встаёт проблема по извлечению винта качества. Он установлен таким образом, что после откручивания его сложно достать. Есть некоторые способы как вытащить этот винт. Здесь предложен способ с иглой.

Берётся длинная швейная игла. Самый её кончик загибается на 90 градусов. Загиб делается при помощи зажигалки. Под воздействием пламени кончик иглы нагревается до красна. Затем его нужно подогнуть плоскогубцами на пару миллиметров. Затем ещё дважды повторить действия с нагреванием и загибанием кончика. Так, постепенно, будет достигнут угол в 90 градусов. Сразу так загибать иглу не рекомендуется, она просто сломается.

В результате должна получиться иглы с крючком. И с помощью такого инструмента аккуратно извлекается винт качества. Только предварительно его нужно вывернуть из резьбы.

Можно провести замену имеющегося винта качества на новый, либо заменить на нём резиновое колечко (разумеется, тоже новым).

Как почистить карбюратор 2108 своими руками

Как правило, на загрязнения карбюратора указывает то, что мотор «троит», увеличился расход топлива, упала мощность, появились рывки и провалы в движении, мотор с трудом заводится, нестабильно работает на ХХ и т.д.

При таких симптомах некоторые владельцы ошибочно полагают, что дозирующее устройство вышло из строя и выходом становится необходимость купить карбюратор 2108.

На самом деле карбюратор обладает отличной ремонтопригодностью, а причиной сбоев в работе зачастую становится грязь, а не поломки. В худшем случае, чтобы восстановить карбюратор 2108, купить нужно не само устройство в сборе, а только ремкомплект.

Так или иначе, на начальном этапе необходимо выполнить прочистку карбюратора. Также желательна настройка карбюратора 2108, регулировка карбюратора 2109 и т.п., однако это потребует определенных навыков. Новичкам лучше обратиться к специалистам или изучить отдельный материал по данной теме.

Что касается чистки карбюратора, такую процедуру можно выполнить самостоятельно в условиях обычного гаража. На практике, полная прочистка также предполагает снятие карбюратора, однако есть и другой способ — чистка карбюратора без снятия.

Для прочистки нужен особый очиститель, известный под названием «карбиклинер». Фактически, это активный очиститель в виде аэрозоля, который предлагают различные производители. В состав входят активные вещества, эффективно удаляющие загрязнения в карбюраторе.

Чтобы выполнить процедуру, потребуется:

  • снять крышку воздушного фильтра;
  • выкрутить держатель-заглушку на карбюраторе;
  • можно выкрутить электромагнитный клапан;
  • через насадку подать очиститель в каналы жиклеров и камеры;
  • параллельно следует обработать дроссельную и воздушную заслонку, а также другие элементы;
  • распылить средство, чтобы очистить карбюратор снаружи.

После нанесения, следует выждать 15 минут, чтобы загрязнения размягчились. Далее двигатель моно запускать, после вытянуть подсос и распылить очиститель в воздушные каналы и камеры карбюратора.

Бывает так, что процедуру нужно повторять 2-3 раза для получения необходимого результата. На практике, после очистки улучшается приемистость двигателя, мотор работает стабильнее на ХХ, пропадают рывки при разгоне, нет провалов на переходных режимах и т.д.

Если же говорить о разборке карбюратора для диагностики и ремонта, в общих чертах:

  • первым снимается электромагнитный клапан, извлекается топливный жиклер;
  • затем снимается крышка карбюратора;
  • далее выдавливается ось поплавков при помощи тонкой отвертки, поплавки снимаются;
  • теперь из-под крышки убирают прокладку, откручивается игольчатый клапан;
  • затем требуется снять крышку пускового механизма и диафрагму;
  • следующий шаг – снятие пробки топливного фильтра и рукоятки привода заслонки;
  • после снимается ускорительный насос и экономайзер.

После снятия можно дальше разбирать отдельные элементы, снимая с них винты, пружины и другие части (при такой необходимости). Завершает процесс извлечение топливных жиклеров, эмульсионных трубок и регулировочных винтов.

После выполняется дефектовка, чистка, обратная сборка и предварительная настройка. После необходима регулировка карбюратора. В результате устройство полностью работоспособно, а также отмечается заметное улучшение стабильности и качества работы двигателя.

Подготовка к продувке и промывке карбюратора

Что нам потребуется чтобы почистить карбюратор ваз, не прибегая к услугам автосервиса. Сперва автовладелец должен понять, какие элементы и камеры агрегата подлежат продувке и прочистке .

Чаще всего проблему удается решить, исправив недостатки в:

  • жиклерах;
  • уплотнительных прокладках;
  • диафрагмах ускорительного насоса и пускового механизма.

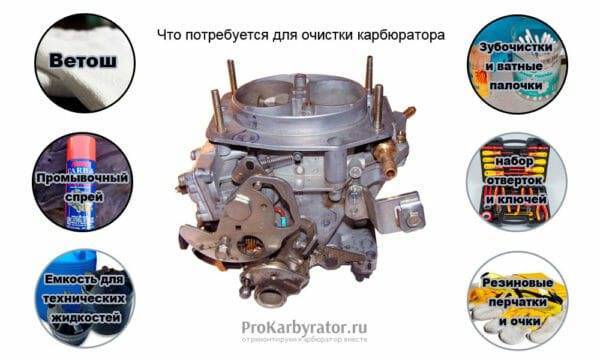

Чтобы промыть и продуть карбюратор своими руками автовладельцу понадобятся:

  • сухая и чистая ветошь (в процессе чистки от тряпочки не должны отлетать ворсинки);
  • зубочистки и ватные палочки;
  • промывочный спрей (подходит для всех типов устройств, в том числе, и для cолексов);
  • набор отверток и ключей для снятия деталей;
  • емкость для технических жидкостей;
  • средства индивидуальной защиты — резиновые перчатки и очки.

Перед тем как как чистить карбюратор, нужно подготовить место для работы: это должна быть сухая ровная освещенная площадка, так как продув и очищение часто влекут за собой потерю мелких деталей.

Секрет 99-тки – чем оправдана народная любовь?

Автомобиль, история которого насчитывает уже почти четыре десятка лет, и по сей день считается одной из самых успешных сборок ВАЗ. До 2004 года все модели ВАЗ 21099 имели карбюраторный тип двигателя, и только после 2004 производители заменили это устройство инжектором. Так что карбюраторная 99-тка, символ лихих 90-х, сегодня встречается на дорогах стран постсоветского пространства не реже современных автомобилей.

Автомобиль имеет передний привод, двигатель 4-х цилиндровый на 1.5 л. Автомобиль ВАЗ способен разгоняться до 160 км/час, при своих 70 л.с. Некоторые модели обладают двигателем 1.5i, с количеством 76 л.с., хотя таких автомобилей было выпущено не так уж много. Карбюратор модели 21099 очень экономичный, средний расход ВАЗ 21099 достигает 7–7.5 л/100 км. Расход топлива на шоссе при качественном топливе и средних оборотах – 5.5 л.

Планово-профилактическая чистка

Известно, что самый лучший ремонт — это своевременная профилактика

Содержанию карбюратора в надлежащей чистоте автовладельцы должны уделять пристальное внимание. Старайтесь заправляться на проверенных заправках, используйте топливо только указанных в эксплуатационной документации марок

Время от времени полезно проводить планово-профилактическую чистку агрегата своими руками. Для такой чистки производители автохимии выпускают специальные составы.

Стандартную пластиковую бутылку такого состава, объёмом 350–500 мл, заливают в почти пустой бак перед заправкой до полного бака. Присадка смешивается с бензином и начинает очищать топливную систему двигателя. Она растворяет и выводит из карбюратора смоляные отложения, нагар и другие загрязнения. Присадка положительно влияет также на состояние трубопроводов и топливного насоса. Рекомендуется выездить бак как можно полнее, чтобы при следующей заправке концентрация присадки в топливе была минимальной.

Наиболее известны такие производители карбюраторных присадок, как Hi-Gear, Liqui Moly, 3M, активно продвигается на рынке отечественная торговая марка «Эдиал». Покупать присадки следует только у надёжных поставщиков. Те, кому случалось купить поддельный продукт, часто вообще отрицают пользу присадок.

В среднем рекомендуется добавлять присадку в каждый двадцатый полный бак топлива.

Устройство

Карбюратор автомобиля ВАЗ 2108, состоит из двух основных частей – верхней и нижней. В каждой из них, имеются некоторые детали и механизмы, которые напрямую связанны друг с другом. Давайте рассмотрим устройство штатного карбюратора «Солекс» по подробнее:

  • Поплавковая камера. В ней размещаются жиклеры, поплавок и дроссельная заслонка;
  • Первая и вторая камера, с дозирующим устройством;
  • Система холостого хода автомобиля;
  • Система перехода, расположенная во второй камере;
  • Эконостат;
  • Пневматический экономайзер;
  • Насос-ускоритель;
  • Механизм пуска бензина;
  • ЭПХХ;
  • Система, обеспечивающая вентиляцию картера;
  • Механизм, управляющий заслонками.

Предназначение карбюратора «Солекс» – точно дозировать бензин, смешивая его с кислородом. Образованную смесь равномерно распределять по цилиндрам. Заслонки двигаются поочередно.

Когда необходима прочистка оборудования?

Схема карбюратора ВАЗ-2108 наглядно показывает, что некачественное топливо может забить важные части прибора и существенно ухудшить его работу. Признаками, когда нужна прочистка, выступают:

  1. Барахление движка. Смесь в неправильных пропорциях не позволяет мотору эффективно работать, из-за чего начинаются сбои, а также происходит отказ.
  2. Повышенный расход топлива. Подача смеси с увеличенным количеством бензина ведет не только к перерасходу топлива, но и к повышенному износу ДВС, поэтому при обнаружении признака не стоит затягивать с проверкой работы карбюратора.
  3. Появились провалы и рывки в процессе эксплуатации авто. Данный признак косвенно указывает на неполадки в работе прибора, но выполнить диагностику карбюратора в таком случае не помешает.

Стандартный вариант прочистки предполагает сначала съем устройства, а после очистки монтаж его на свое место. Прочистка таким образом — достаточно трудоемкое занятие, поэтому многие водители уже отказались от этого способа.

Производители товаров для авто разработали специальные аэрозоли, позволяющие сделать очистку за короткий срок и при небольших усилиях. Составы воздействуют только на загрязнения, благодаря чему во время очистки не повреждается карбюратор. Использование аэрозоля для очистки предполагает несколько этапов:

  1. Демонтаж крышки воздушного фильтра.
  2. Выкрутка заглушки на карбюраторе.
  3. Обработка аэрозолем всех частей карбюратора: камер, заслонок, механизмов, каналов жиклеров.
  4. Для получения идеального результата мастера рекомендуют оставить состав на 5 — 10 минут для лучшего взаимодействия с грязью.
  5. Далее необходимо завести машину и открыть камеры при помощи подсоса. При помощи специального очистителя удалить все остатки грязи.
  6. Операцию проводят несколько раз до тех пор, пока в карбюраторе не останется грязи.

Стоят такие аэрозоли относительно недорого, благодаря чему нет надобности тратить большое количество времени, которое можно потратить с большей пользой.

В среднем вся процедура очистки занимает не более 15 минут, поэтому использовать ее может каждый желающий.

Тест на работоспособность

Проверить качественную настройку карба, возможно при помощи нескольких небольших тестов. Предстоит сделать следующее:

  • дать поработать двигателю и понаблюдать за стабильностью холостого хода;
  • выкрутить свечи и проверить есть ли нагар на электродах (белый или серый налёт подсказывают о работе на бедной смеси, чёрный на богатой);
  • проверить динамику машины в движении, меняя скоростные режимы.

Сделав настройку карбюратора по инструкции, двигатель должен работать на холостом ходу исправно и без перебоев. Если таковые дефекты имеют место, значит есть проблемы в других системах. При недостаточном опыте, лучше обратиться к мастеру для диагностики.

В случае успешного ремонта и настройки карбюратора, не лишним будет определить расход топлива. Для этого, следует залить небольшое количество бензина в опустевший бак и зафиксировать километраж на одометре. Приемлемый расход должен составить 1 литр на 12 км по городу, и в пределах 14 км по трассе.

После небольших поездок следует снова выкрутить свечи и проверить нагар на электродах. Если имеется черный нагар и бензин израсходован в большем количестве, значит надо убавить качество смеси, закрутив винт на 1 – 1,5 оборота. Вместе с этим отрегулировать холостой ход винтом количества. После этой операции, следует заново проверить расход топлива на ходу.

Регулировка оборотов холостого хода

Осуществляемая своими руками настройка карбюратора Солекс на ВАЗ-2107 требует от производящего ремонт автолюбителя определённых знаний. Производитель рекомендует устанавливать в силовых агрегатах с карбюраторами 2108, 21081, 21083 компании Солекс обороты холостого хода, которые варьируются в пределах 750–800 в минуту

Очень важно добиться устойчивого функционирования системы в таком промежутке. Для этого необходимо вращать винт «количества» топливного раствора, одновременно выставляя частоту вращения коленчатого вала

Настройка требуемой частоты вращения зачастую обуславливает необходимость срочного регулирования подстройки винта «качества». В автомобилях, в которых подобные мероприятия производятся впервые, на вышеуказанном винте должна быть пластмассовая заглушка, установленная на заводе-изготовителе, — её целесообразно снять. Для этого может пригодиться шило или металлический крючок. При отсутствии и того и другого инструмента в ненужную деталь можно ввинтить саморез, после чего всё извлечь.

Чтобы регулировка или установка карбюратора Солекс 21083 на ВАЗ-2107 прошла успешно, манипуляцию следует осуществить в три приёма. Если этого будет недостаточно, действия можно повторить ещё несколько раз

Перед решением столь важной задачи нужно проверить правильность инсталляции момента зажигания, а также функциональность высоковольтных проводов. Если всё работает стабильно и не вызывает нареканий со стороны владельца, необходимо:

  • посредством шлицевой отвёртки повернуть винт, отвечающий за «качество» топливной смеси, чтобы увеличить до максимального предела частоту вращения коленчатого вала мотора. Поворачивать агрегат необходимо в разные стороны, пока не будет определено «правильное» положение винта по достижению максимального значения частоты. Можно проводить регулировку на слух или по тахометру;
  • поставить винт «количества» топливного «раствора» в такое положение, чтобы обороты достигали 900 в минуту. Прокрутка винта напрямую влияет на открытие дроссельной заслонки первой камеры, из-за чего начинают сильно «прыгать» вверх обороты. В противном случае, если винт провернуть против часовой стрелки, дроссельная заслонка будет закрываться, а обороты — падать. Главная задача регулирующего положение винта — определить его оптимальное местонахождение;
  • завернуть «краник качества», добившись от системы 800 об/мин.

Если автомобилист не знает, как поставить карбюратор Солекс на ВАЗ-2107, после того как прежнее устройство себя изжило или потребовалась замена винта «качества», следует учесть одну важную особенность: перед регулированием приспособления винт нужно по часовой стрелке закрутить до упора, после чего вывернуть на 3 оборота и только после этого приступить к регулировке.

Подготовка карбюратора к настройке

Перед тем как начнётся регулировка карбюратора ВАЗ-2109 и других модификаций модели, следует обеспечить беспрепятственный доступ к его деталям, удалив загрязнения. Если автомобиль эксплуатируется регулярно, то карбюратор нуждается в наружной промывке только в случае проведения регулировочных процедур либо с целью очистки подвижных механизмов при их сильном загрязнении. Наружная промывка проводится с использованием кисти, чистой ветоши и жидкости, способной растворить масло (бензин, керосин или специальный чистящий состав). Эта процедура не предполагает снятие карбюратора и состоит из следующих операций:

Рынок предлагает специальные средства для очистки устройства – в виде спреев

  • чистка и мойка карбюратора снаружи;
  • освобождение сетчатого фильтра поплавковой камеры от загрязнений;
  • удаление возможных загрязнений и сторонних частиц из самой поплавковой камеры;
  • очистка жиклёров от возможных отложений;

С наружной чисткой у автовладельца вопросов возникнуть не должно, но что касается того, как почистить карбюратор на ВАЗ-21099 изнутри, этот вопрос следует рассмотреть более детально. В конкретном случае речь идёт о поплавковой камере. Прежде нужно демонтировать воздушный фильтр и снять топливный шланг. После того как поплавковая камера демонтирована, к самому поплавку лучше не прикасаться, дабы не деформировать и не повредить деталь. Также не следует переворачивать крышку карбюратора поплавком вниз.

Промывку поплавковой камеры специалисты не рекомендуют проводить с использованием ветоши, так как после неё могут остаться волокна — более целесообразно в этом случае применить резиновую грушу, удалив с её помощью остатки топлива со дна камеры. Если потребуется, удалите имеющиеся на дне загрязнения, воспользовавшись жёсткой тонкой кисточкой, и повторите манипуляции с резиновой грушей. Удаление загрязнений из главных топливных жиклёров проводится под воздействием сжатого воздуха. Если компрессорной установки нет в наличии, можно воспользоваться обычным насосом. При слишком сильном засорении жиклёра прочистка выполняется при помощи тонкой медной проволоки. Из этого небольшого руководства вы смогли узнать, как почистить карбюратор и теперь можно приступать непосредственно к выполнению регулировочных процедур.

Очистив агрегат от грязи, можно приступить к его регулировке

Устройство карбюратора Солекс 21083

1– рычаг ведущий, второй камеры привода; 2 – винт регулировочный количества подаваемой смеси для холостого хода; 3 – сектор для подогрева карбюратора; 4 – вентиляционный патрубок картера двигателя; 5 – приводной рычаг для ускорительного насоса; 6 – клапан запорный электромагнитный; 7 – воздушной заслонки рычаг; 8 – крышка карбюратора; 9 – специальный винт для крепления камеры жидкостной; 10 – корпус камеры жидкостной; 11 – корпус карбюратора; 12 –дроссельной заслонки рычаг второй камеры; 13 – блок рычага управления непосредственно дроссельными заслонками; А — специальные метки для точной установки пружины биметаллической пускового устройства.

1 – ось для поплавка; 2 – клапан игольчатый; 3 – поплавок; 4 – специальная прокладка для карбюраторной крышки; 5 –пускового устройства крышка; 6 – винт; 7 – пускового устройства диафрагма; 8 – специальная прокладка; 9 –воздушной заслонки рычаг; 10 – жиклер топливный холостого хода; 11 – запорный клапан электромагнитный; 12 – патрубок для подачи горючей смеси; 13 – крышка карбюратора; 14 – фильтр топливный; 15 – корпус в сборе с приводными рычагами полуавтоматического пускового устройства; 16 –винты регулировочные воздушной заслонки пускового зазора и приоткрывания первой камеры дроссельной заслонки; 17 – специальный хомут для закрепления корпуса пружины биметаллической; 18 – жидкостная камера; 19 –в сборе корпус с пружиной биметаллической; 20 – экран пружины биметаллической.

Схема карбюратора Солекс 21083

1 – винт регулировочный количества подающей смеси для холостого хода; 2 – провод электрический экономайзера концевого выключателя для принудительного холостого хода; 3 – узел подогрева карбюратора; 4 – диафрагма для насоса ускорительного; 5 – ускорительного насоса крышка; 6 – приводной рычаг ускорительного насоса; 7 – ускорительного насоса кулачок привода; 8 – крышка экономайзера режимов мощностных; 9 – диафрагма для экономайзера режимов мощностных; 10 – жиклер топливный экономайзера режимов мощности; 11 – клапан экономайзера режимов мощности; 12 – распылители с клапаном подачи топливной смеси для ускорительного насоса; 13 – распылители главных систем дозирующих; 14 – воздушные главные жиклеры с трубками эмульсионными; 15 – топливные главные жиклеры; 16 – корпус карбюратора; 17 – винт регулировочный для дроссельной заслонки; 18 – стопор для винта регулировочного; 19 – колпачок стопора; 20 – заслонка дроссельная второй камеры; 21 – дроссельной заслонки ось второй камеры; 22 – дроссельной заслонки тяга приоткрывания первой камеры; 23 – блок с рычагом управления заслонками дроссельными; 24 – пружина возвратная заслонки дроссельной первой камеры; 25 – рычаг ведомый, привода заслонки дроссельной второй камеры; 26 – рычаг ведущий, привода заслонки дроссельной второй камеры; 27 – пружина рычагов привода заслонки дроссельной второй камеры; 28 – заслонка дроссельная первой камеры; 29 – пружина возвратная заслонки дроссельной второй камеры; 30 – заглушка винта регулировочного (состава) качества подающей смеси холостого хода; 31 – ось заслонки дроссельной первой камеры; 32 – винт регулировочный качества подаваемой смеси холостого хода

Карбюратор оснащен двумя основными дозирующими системами, второй и первой камер, системой холостого хода с переходной системой первой камеры. Системой переходной второй камеры, эконостат, экономайзер режимов мощностных, полуавтоматическое устройство пусковое и ускорительный диафрагменный насос.

Карбюратор Солекс 21083, цена которого составляет около 4500 рублей (150$) и остается приемлемой для автомобилистов, заслужил свое признание благодаря своим отличным техническим характеристикам и экономичности. Кроме этого, неисправности карбюратора Солекс 21083, которые возникают довольно редко, легко поправимы если следовать инструкциям по их устранению.

Некоторые автолюбители предпочитают под свои предпочтения дорабатывать заводской карбюратор Солекс 21083, увеличивая его мощность, а тем самым приемистость своей машины. Есть несколько вариантов правильного тюнинга карбюратора Солекс 21083, так что, при желании можно серьезно улучшить работу своего автомобиля в общем.

Схема реле и предохранителей 2108

Блок реле и предохранителей расположен под капотом, в отсеке перед ветровым стеклом с левой стороны.

Блок предохранителей 2114-3722010-18

K1-реле включения очистителей фар VAZ 2108; K2-реле-прерыватель указателей поворота и аварийной сигнализации; K3-реле стеклоочистителя ветрового окна; K4-реле контроля исправности ламп; K5-реле включения стеклоподъемников; K6 — реле включения звуковых сигналов; K7-реле включения электрообогрева заднего стекла; K8-реле включения дальнего света фар; K9-реле включения ближнего света фар; F1-F16 — плавкие предохранители.

Блок предохранителей 2114-3722010-60

K1 — Реле включения очистителей фар, K2 — Реле-прерыватель указателей поворота и аварийной сигнализации, K3 — Реле очистителя ветрового стекла, K4 — Реле контроля исправности ламп стоп-сигнала и габаритных огней, K5 — Реле включения стеклоподъёмников, K6 — Реле включения звукового сигнала, K7 — Реле включения обогрева заднего стекла, K8 — Реле включения дальнего света фар, K9 — Реле включения ближнего света фар, F1 — F16 — Плавкие предохранители VAZ 2108, F1 — F20 — Запасные предохранители.

Установка уровня топлива

Регулировка количества топлива в камерах карбюраторов «Солекс» — процедура простая и не требует наличия специализированного оснащения. Хотя в заводских условиях эту регулировку выполняют при помощи специального шаблона, который упрощает и ускоряет работу. Но в домашних условиях можно обойтись и без этого шаблона.

Для самостоятельного выполнения регулировочных работ нужны:

  1. отвертки (крестовую, плоскую);
  2. линейка (лучше штангенциркуль);
  3. круглый пруток диаметром 2 мм (подойдет проволока или сверло).

С таким оснащением можно быстро выполнить все работы.
