Норма компрессии в цилиндрах дизельного двигателя вопрос довольно интересный. Для понимания этих цифр нужно знать, что из себя представляет этот показатель. И зачем его необходимо знать. Многие водители путают компрессию и степень сжатия. Хотя на самом деле это совершенно разные показатели. Но все-таки они имеют отношение к работе поршневой группы. Для прояснения ситуации посмотрим определения этих понятий:

• Степень сжатия – так называют соотношение объема пространства в цилиндре при НМТ к объему надпоршневого пространства в ВМТ;
• Компрессия – это максимальное давление, образующееся при достижении поршнем ВМТ такта сжатия.

Для бензиновых двигателей основным показателем считается степень сжатия. Именно этот показатель напрямую связан с увеличением крутящего момента, а соответственно и эффективности мотора. Компрессия у бензиновых агрегатов не является определяющим показателем, скорее это способ достижения максимально возможного сжатия

Для работы дизелей крайне важно высокое давление. Поэтому здесь на первый план выходит именно компрессия

Но в целом, степень сжатия и в дизельных моторах имеет огромное значение для оценки работы двигателя.

О проблемах с компрессией могут говорить самые разные показатели. Как правило, часть из них может быть следствием и других неисправностей. Поэтому обязательно проверьте все возможные причины неисправностей. Проверять этот показатель нужно при следующих проблемах:

• Дизель троит;
• Повышенный расход топлива.

При появлении любого из этих признаков можно смело замерять компрессию. Скорее всего, проблема именно в этом. Норма. Для дизелей норма компрессии выше, чем для бензиновых собратьев. Связано это с более высоким рабочим давлением таких моторов, требующимся для воспламенения топливно-воздушной смеси. Все дизеля запускаются только при давлении не менее 22 кг/см3, оптимальной компрессией считается показатель 28-32 кг/см3. Известны случаи, когда удавалось запустить двигатель при 15 кг/см3, но для этого в цилиндры заливалось трансмиссионное масло. Делать это можно только в экспериментальных целях и в том случае, когда двигатель предполагается под замену, а дотянуть до сервиса необходимо.

Существует 2 методики замера компрессии. На бензиновых моторах применяется способ с закрытой дроссельной заслонкой. На дизелях можно применять оба метода. Из-за высокого давления положение заслонки не влияет на конечный результат.В дизельных агрегатах желательно проверять компрессию на холодном моторе. Для более точного результата дайте мотору постоять несколько часов. За это время масло, имеющееся на стенках цилиндра стечет вниз. Ведь низкий показатель (менее 18 кг/см3) делает запуск мотора невозможным. Для проведения измерений вам понадобится компрессометр. Его можно приобрести практически в любом магазине автозапчастей. Выкрутите свечу накаливания и вкрутите на ее место прибор. После чего ваш помощник должен крутануть стартер. Ваша задача зафиксировать максимальное значение компрессии. Если показатель выше 24 кг/см3, то это неплохо. Более низкий показатель говорит о необходимости ремонта двигателя. Компрессия больше 35 кг/см3 свидетельствует о наличии большого нагара.

Такую проблему может вызывать повреждение поршня или залегание компрессионных колец. Придется производить ремонт поршневой группы. Значительно реже встречаются задиры цилиндров. Это более сложная поломка. Придется либо шлифовать цилиндры, либо менять блок целиком. Существует и еще одна причина снижения компрессии, но она на дизелях встречается редко. Прогар клапанов или их неправильная настройка. Выявив причину поломки, следует ее устранить.

Заключение. Рано или поздно владельцы машин с дизелями сталкиваются с их неустойчивой работой. Для проверки причин нужно производить комплексную проверку. Чаще всего норма компрессии в цилиндрах дизельного двигателя оказывается выше показателей вашего автомобиля. В таком случае вам необходимо устранить причину неисправности, до момента окончательного выхода мотора из строя.

• http://krutimotor.ru/kompressiya-dizelnogo-motora/
• https://avtooverview.ru/ekspluataciya/kakaya-kompressiya-dolzhna-byt-v-benzinovom-i-dizelnom-dvigatele/
• https://www.dieselkraft.by/poleznaya-informatsiya/kompressiya-v-dizelnom-motore.html
• http://autoflit.ru/1815-norma-kompressii-v-cilindrah-dizelnogo-dvigatelya-chto-i-kak-dolzhno-byt.html

Способы устранения проблем

При обнаружении пониженной компрессии проводят полную проверку всех систем. Современные методы диагностики с помощью специального сканера «G‑Scan» позволяют установить причину поломки с точностью до конкретного узла на основе анализа данных топливной смеси, значений компрессии и различных показаний датчиков. Сканер учитывает записи журнала ЭСУД (электронной системы управления двигателем), где отклонения в работе систем детализированы, все сбои в механизмах ГРМ учтены согласно кодам ошибок.

Бортовая компьютерная диагностика обеспечит точное определение нарушения, которое можно пропустить при визуальном осмотре. Например, в процессе недостаточной подачи топливной смеси в цилиндр из-за нарушения зазора какого-либо клапана, блок-контроллер на основании показаний кислородного датчика регулирует дополнительный впрыск на конкретный цилиндр, отдавая команду на исполнительное устройство. При обычной проверке с измерением зазоров всех клапанов, установить причину нагара на конкретном участке бывает невозможно.

Причина снижения давления может быть из-за незначительной утечки воздуха, когда для исправления достаточно простой регулировки или замены прокладки. В случае серьёзного износа важных механизмов ЦПГ потребуется капитальный ремонт двигателя.

Производим оценку полученных результатов

После окончания всех замеров анализируем показания по цилиндрам. Если разброс по цилиндрам до показателя в 1 атмосферу, тогда неисправность двигателя с компрессией не связана. Проблему стоит искать в системах впрыска, зажигания, топливоподачи и т.д. Показатель разброса чуть более 1 атмосферы укажет на то, что ЦПГ изнашивается неравномерно, но состояние приемлемое.

Приблизительный показатель компрессии должен быть равен показателю степени сжатия, который умножается на 1,3. Величины степени сжатия для конкретного двигателя находятся в техническом руководстве ТС, инструкции или руководстве по ремонту.

Для бензиновых ДВС, которые рассчитаны на 76-й или 80-й бензин, компрессия на горячем двигателе должна быть не ниже 9,5-10 атмосфер (с учетом исправной цилиндропоршневой группы). Необходимый показатель для современных моторов (бензин марки АИ-92 и выше) составляет 11-14 атмосфер с допустимым разбросом по цилиндрам до 1 атмосферы. Дизельный двигатель подразумевает компрессию от 28 (для старых поколений дизельных ДВС) до 45 атмосфер (современный дизель) с разбросом по цилиндрам до 3 атмосфер.

Показатель компрессии высчитывается приблизительно, так как зависит от температуры ДВС во время замеров, вязкости моторного масла, состояния аккумулятора и других. Стоит учитывать и погрешность показаний компрессометра, которая в отдельных случаях составляет около 3 атмосфер.

За основу нужно брать сравнение показаний по цилиндрам. Ошибочно полагать, что только заниженный показатель компрессии четко укажет на неисправность. Бывает, что в неисправном цилиндре наблюдается избыточное проникновение масла. Лишнее масло увеличивает компрессию, тем самым маскируя неисправность. В таком случае нужно внимательно анализировать состояние свечей двигателя. Если имеются следы масляного нагара при допустимой компрессии, тогда причиной попадания масла может оказаться сломанное маслосъёмное кольцо, износ втулки (направляющей) клапана и т.д

• Какая компрессия должна быть в дизельном двигателе

  Показатель компрессии дизельного двигателя. Главные причины и основные признаки снижения компрессии. Запуск мотора с недостаточным давлением в цилиндрах. Читать далее

• Масло с сапуна: причина и решение проблемы

  Почему масло течет из сапуна двигателя: признаки и основные причины такой неисправности. Как понять, почему через сапун гонит масло, диагностика неполадок. Читать далее

• Присадка в двигатель для повышения компрессии

  Низкая комрессия в цилиднрах двигателя: главные причины. Как поднять компрессию в двигателе без ремонта мотора, доступные способы. Советы и рекомендации. Читать далее

• Низкая компрессия в дизельном двигателе

  Проблемы с запуском дизеля. Признаки низкой компрессии и причины неисправности: ГРМ, зеркало цилиндров, поршень и кольца. Производим замер компрессии. Читать далее

• Диагностика дизельных двигателей: топливная система…

  Распространенные неисправности дизельного двигателя и диагностика агрегатов данного типа. Проверка топливной системы дизельного мотора, полезные советы. Читать далее

• Течь масла из-под масляного фильтра: причины…

  Причины утечек масла в области масляного фильтра: масло течет из-под фильтра, через корпус, в районе штуцера и т.д. Доступные способы диагностики и ремонта. Читать далее

Производим оценку полученных результатов

После окончания всех замеров анализируем показания по цилиндрам. Если разброс по цилиндрам до показателя в 1 атмосферу, тогда неисправность двигателя с компрессией не связана. Проблему стоит искать в системах впрыска, зажигания, топливоподачи и т.д. Показатель разброса чуть более 1 атмосферы укажет на то, что ЦПГ изнашивается неравномерно, но состояние приемлемое.

Приблизительный показатель компрессии должен быть равен показателю степени сжатия, который умножается на 1,3. Величины степени сжатия для конкретного двигателя находятся в техническом руководстве ТС, инструкции или руководстве по ремонту.

Для бензиновых ДВС, которые рассчитаны на 76-й или 80-й бензин, компрессия на горячем двигателе должна быть не ниже 9,5-10 атмосфер (с учетом исправной цилиндропоршневой группы). Необходимый показатель для современных моторов (бензин марки АИ-92 и выше) составляет 11-14 атмосфер с допустимым разбросом по цилиндрам до 1 атмосферы. Дизельный двигатель подразумевает компрессию от 28 (для старых поколений дизельных ДВС) до 45 атмосфер (современный дизель) с разбросом по цилиндрам до 3 атмосфер.

Показатель компрессии высчитывается приблизительно, так как зависит от температуры ДВС во время замеров, вязкости моторного масла, состояния аккумулятора и других. Стоит учитывать и погрешность показаний компрессометра, которая в отдельных случаях составляет около 3 атмосфер.

За основу нужно брать сравнение показаний по цилиндрам. Ошибочно полагать, что только заниженный показатель компрессии четко укажет на неисправность. Бывает, что в неисправном цилиндре наблюдается избыточное проникновение масла. Лишнее масло увеличивает компрессию, тем самым маскируя неисправность. В таком случае нужно внимательно анализировать состояние свечей двигателя. Если имеются следы масляного нагара при допустимой компрессии, тогда причиной попадания масла может оказаться сломанное маслосъёмное кольцо, износ втулки (направляющей) клапана и т.д

• Какая компрессия должна быть в дизельном двигателе

  Показатель компрессии дизельного двигателя. Главные причины и основные признаки снижения компрессии. Запуск мотора с недостаточным давлением в цилиндрах. Читать далее

• Масло с сапуна: причина и решение проблемы

  Почему масло течет из сапуна двигателя: признаки и основные причины такой неисправности. Как понять, почему через сапун гонит масло, диагностика неполадок. Читать далее

• Присадка в двигатель для повышения компрессии

  Низкая комрессия в цилиднрах двигателя: главные причины. Как поднять компрессию в двигателе без ремонта мотора, доступные способы. Советы и рекомендации. Читать далее





















• Низкая компрессия в дизельном двигателе

  Проблемы с запуском дизеля. Признаки низкой компрессии и причины неисправности: ГРМ, зеркало цилиндров, поршень и кольца. Производим замер компрессии. Читать далее

• Диагностика дизельных двигателей: топливная система…

  Распространенные неисправности дизельного двигателя и диагностика агрегатов данного типа. Проверка топливной системы дизельного мотора, полезные советы. Читать далее

• Течь масла из-под масляного фильтра: причины…

  Причины утечек масла в области масляного фильтра: масло течет из-под фильтра, через корпус, в районе штуцера и т.д. Доступные способы диагностики и ремонта. Читать далее

Немного о геометрии

Нередко даже опытные знатоки и механики путают определение компрессии и фактической степени сжатия, но только на самом деле это совершенно разные вещи и следует во всем этом подробно разобраться.

Что касательно степени сжатия, то эта величина относительна и не имеет какой-то строго определенной единицы измерения. Дело в том, что этот показатель включает в себя две характеристики, то есть объем каждого цилиндра и непосредственно камеры сгорания. Он может показать, в какой пропорции будет уменьшаться объем и давление топливной смеси или газов в момент, когда поршень будет подниматься вверх.

Если обратить внимание на характеристики современных двигателей, то чаще всего производители указывают их степень сжатия. Данная характеристика наглядно говорит о совершенстве конструкции, а также уровне форсирования

Степень сжатия, а также показатель компрессии неразрывно связаны между собой. Несложно понять, что степень сжатия будет большей, если компрессия не ниже, чем должна быть норма. О том, какая она должна быть у того или иного мотора, можно узнать из его технических характеристик. Никаких сложностей бы не возникало, если бы во время работы силового агрегата не присутствовали нагрев смеси, изменение давления масла и другие факторы.

Методы увеличения компрессии

Одним из способов повышения компрессии является заливка масла в цилиндры дизельного мотора.

Для этого необходимо вывернуть свечи накаливания и в каждую лунку залейте пару столовых ложек масла. Потом накройте двигатель тряпкой и включите стартер. Шнур, подходящий к свечам не должен быть замкнут на корпус. Несколько оборотов двигателя выбросит излишки масла наружу. Вставьте свечи на место и включите двигатель.

При сильной компрессии мотор необходимо ремонтировать. В этом случае замена поршневых колец не принесет результат. Ремонт могут сделать специалисты на заводском оборудовании. Блок растачивается, впрессовывается новая гильза и растачивается цилиндр под размер поршня, который уже существует.

Подойдет новая гильза с отечественного двигателя, а можете сделать отливку из чугуна. После такого обновления, при условии обкатки 10 тысяч километров, проблем с заведением автомобиля не будет, ведь это практически новый мотор. Если этого не происходит, обкатка автомобиля займет больше времени.

Еще одним фактором уменьшения компрессии является разрушение поршня. Этого может возникнуть по причине использования некачественного топлива и езды на высоких скоростях, когда насос будет работать на пределе возможного.

Вначале ломаются напорные клапаны, что приводит к уменьшению подачи топливной смеси. Засоряются топливные фильтры и нечетко работают форсунки, что и приводит к снижению компрессии.

В этой статье мы рассмотрели, как снижение компрессии влияет на принцип работы бензинового двигателя и дизельного. Эта проблема решается самостоятельно или с помощью специалистов в зависимости от причины возникновения компрессии. Но лучше во время диагностировать проблемы в двигателе, чтоб не допустить ухудшения ситуации.

Поднял компрессию — увеличил мощность: сказка вторая

Не совсем так. Компрессию можно поднять двумя способами — увеличить степень сжатия или уменьшить протечки из камеры сгорания. Посмотрим, что будет в каждом случае: в нашем распоряжении стенд.

Для начала уменьшим объем камеры сжатия. Проще всего для этого прошлифовать нижнюю плоскость головки цилиндров. У базового мотора «одиннадцатого» ВАЗа рабочий объем цилиндра чуть больше 370 кубиков. При штатной степени сжатия 9,8 объем камеры сжатия составит 42,6 см³. Можно посчитать, что, сняв 2 мм с посадочной поверхности головки блока цилиндров, мы уменьшаем объем камеры сжатия на 5,1 см³. Новая степень сжатия составит 11 единиц, то есть на 1,2 выше, чем у базового мотора. А теперь, просто из интереса, уберем еще 2 мм. Степень сжатия возрастает уже до 12,6. В учебнике находим нужную формулу и получаем: термический КПД цикла поршневого двигателя теоретически должен вырасти в первом случае минимум на 4%, во втором — на 9%. Здорово!

А теперь ставим эти головки на стендовый мотор и снимаем моментные характеристики. Снижение расхода топлива существенно меньше, чем обещала теория, — на 2,5% в первом случае и на 4,5% во втором. Причем эффект более выражен в зоне малых нагрузок. Прибавка мощности еще меньше: от силы 2–3%, причем в зоне малых и средних оборотов. А на высоких — никакого эффекта…

Все ясно: с увеличением степени сжатия резко растет давление в цилиндре, этот рост провоцирует детонацию, ее ловит соответствующий датчик — и сдвигает угол опережения зажигания назад. Следовательно, мощность падает. А потому и теоретический эффект существенно уменьшается. Зато растут температуры на выпуске, — стало быть, риск пожечь клапаны и поршни с таким мотором значительно выше.

Способ второй — уменьшаем протечки. Пойдем от обратного: сравним, что станет с моментной характеристикой, если заменить кольца такими, чтобы зазоры в них стали больше, скажем, раза в два.

Сделали. Для нового мотора — всё нормально, для всех цилиндров компрессия 13,2…13,4 бар. Для испорченного кольцами с большими зазорами — 10,8…11,1. А что показали замеры мощности? В зоне малых оборотов мощность испорченного мотора чуть-чуть упала, но когда перешли 2500 об/мин, кривые момента практически слились. Всё потому, что протечки из камеры сгорания в картер, которые должны бы снизить мощность, заметны только на малых оборотах, а на высоких их масса за один цикл резко падает, ведь с уменьшением времени цикла при увеличении частоты вращения коленчатого вала уменьшается и время на протечку.

Компрессия резко выросла, а мощность — нет. Вместе с компрессией проснулась детонация, и угол опережения зажигания пришлось сдвигать назад. А он влияет на мощность сильнее.

Это интересно: Меняем помпу на «Фольксваген Поло»: пошаговая инструкция и рекомендации

Порядок выполнения замеров

Перед тем как проверить компрессию двигателя, необходимо обеспечить полный заряд аккумуляторной батареи и исправную работу стартера. Иначе вы получите заниженные показатели и возьметесь за ремонт силового агрегата вместо продолжения диагностики и поиска других причин.

Существует несколько способов измерения давления – «на холодную», «на горячую», с закрытым и полностью открытым дросселем. Практика показывает, что наиболее точные результаты дает проверка на прогретом моторе, выполняемая согласно инструкции:

1. Запустите двигатель и доведите температуру охлаждающей жидкости до 70 °С.
2. Снимите высоковольтные провода и выверните все свечи, на дизеле – форсунки.
3. Отключите форсунки от контроллера, отсоединив соответствующий разъем. Другой вариант – обесточить бензонасос, вытащив нужный предохранитель.

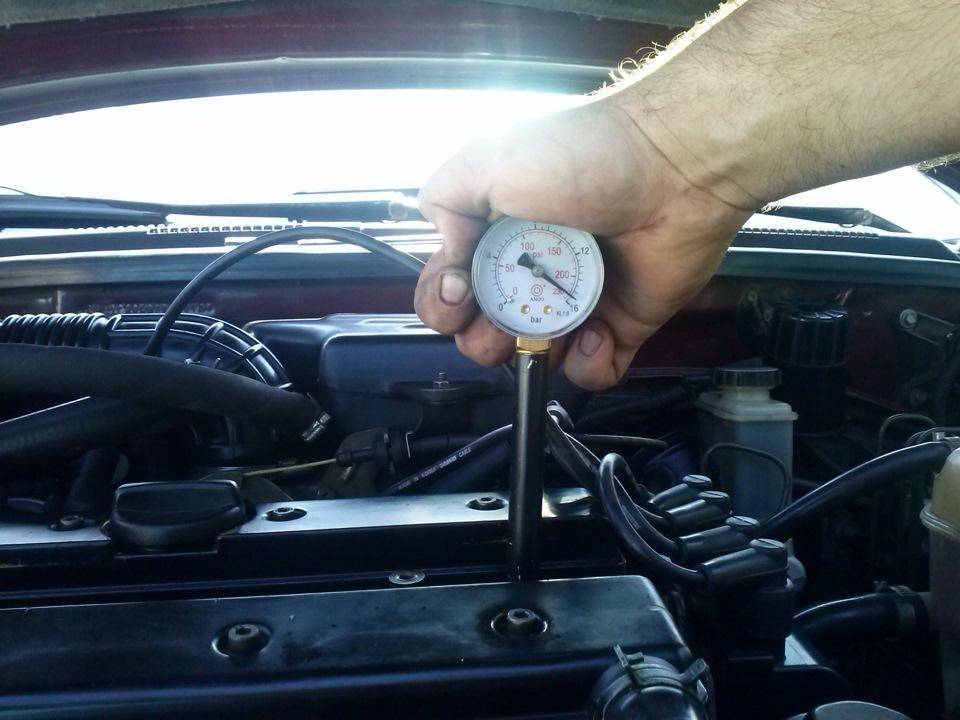

4. Вкрутите насадку компрессометра в отверстие 1-го цилиндра, откройте дроссельную заслонку, нажав педаль газа, и проверните коленвал стартером 5–10 раз.
5. Снимите показания и повторите операцию на остальных цилиндрах.

Если вы не хотите касаться электроники, то форсунки бензинового двигателя можете не отключать, на точность показаний это не повлияет, но при диагностике в масляный картер попадет небольшое количество горючего. Топливоподача на дизеле с механическим ТНВД отключается с помощью рычага отсечки.

По результатам измерений делаются следующие выводы:

1. Если показатели замеров отличаются не более, чем на 1 Бар и близки к оптимальным, поршневая группа и клапаны исправны.
2. Та же ситуация, но показатели близки к минимальному порогу. Ресурс силового агрегата практически исчерпан, можно ездить дальше и доливать масло, но готовиться к ремонту.
3. Когда давление в одном из цилиндров на 2–3 Бар ниже остальных, сделайте повторную проверку, залив в свечное отверстие 5 мл моторной смазки. Компрессия выросла – значит, неисправна поршневая группа, поскольку масло уплотнило прилегание колец. Показания остались прежними – виноват прогоревший клапан.

Если давление во всех цилиндрах ниже нормы, придется делать капитальный ремонт. Тест с добавлением масла проводить бесполезно – двигатель все равно нужно разбирать.

Что делать, если компрессия дизельного двигателя сильно снижена?

Если в вашем силовом агрегате сильно снижена компрессия, следует обратиться на СТО с просьбой о диагностике двигателя. Чаще всего при серьезном снижении этого показателя, а также с большим пробегом автомобиля речь идет именно о физическом износе. В таком случае нужно решить, будет ли целесообразным проводить капитальный ремонт агрегата. Многие современные дизельные двигатели получили славу «одноразовых», то есть тонкость стенок цилиндров не позволяет выполнить капитальный ремонт. Потому последовательность действий при обнаружении плохой компрессии должна быть следующей:

• прекращение эксплуатации автомобиля – если речь не об износе жизненно важных органов двигателя, дальнейшая эксплуатация сделает ремонт дороже;
• проведение качественной профессиональной диагностики, которая расскажет все о причинах проблемы и способах ее возможного устранения;
• принятие решения о том, какой способ устранения неполадки будет выбран, а также где и как будет выполняться ремонт вашего силового агрегата;
• покупка деталей, которые необходимы для проведения восстановительных работ, проверка качества всех купленных элементов;
• передача машины мастеру, выполняющему специфические работы по капитальному ремонту двигателей, ожидание окончания ремонтных работ;
• проверка автомобиля путем тщательного исследования визуальных и звуковых особенностей работы, тестирование на дороге с замером расхода топлива.

Вот так выглядит капитальный ремонт силового агрегата дизельного типа, который утратил необходимую компрессию. Практически все двигатели, которые устанавливаются на современные легковые авто, обходятся в ремонте очень дорого. Потому есть и другой вариант восстановления работы силового агрегата. Это покупка контрактного двигателя – подержанного силового агрегата с малым пробегом, привезенного из другой страны. Такой двигатель сделает ваше авто практически новым, но его официальное оформление сегодня предполагает значительные сложности.

Предлагаем посмотреть на видео процесс замера компрессии в силовом агрегате Volvo XC90:

Повысить уровень компрессии

В домашних условиях это можно только в том случае, если причиной ее появления стал нагар на поршнях и цилиндрах.

• Вам потребуется денатурированный спирт и керосин. Смешайте по 25 грамм каждого в пропорции 1:1. Это количество нужно для одного цилиндра. Соответственно, для четырех цилиндров понадобится в четыре раза больше смеси.
• Затем прогрейте двигатель до рабочей температуры.
• В каждый цилиндр через свечное отверстие примерно по 50 грамм полученной смеси. Так машину нужно оставить на 10 часов. После 10 часов в каждый цилиндр залейте немного масла и заведите двигатель, он должен поработать 20-30 минут. Нагар с отработанными газами должен выгореть.

Порядок выполнения замеров

Перед тем как проверить компрессию двигателя, необходимо обеспечить полный заряд аккумуляторной батареи и исправную работу стартера. Иначе вы получите заниженные показатели и возьметесь за ремонт силового агрегата вместо продолжения диагностики и поиска других причин.

Существует несколько способов измерения давления – «на холодную», «на горячую», с закрытым и полностью открытым дросселем. Практика показывает, что наиболее точные результаты дает проверка на прогретом моторе, выполняемая согласно инструкции:

1. Запустите двигатель и доведите температуру охлаждающей жидкости до 70 °С.
2. Снимите высоковольтные провода и выверните все свечи, на дизеле – форсунки.
3. Отключите форсунки от контроллера, отсоединив соответствующий разъем. Другой вариант – обесточить бензонасос, вытащив нужный предохранитель.
4. Вкрутите насадку компрессометра в отверстие 1-го цилиндра, откройте дроссельную заслонку, нажав педаль газа, и проверните коленвал стартером 5–10 раз.
5. Снимите показания и повторите операцию на остальных цилиндрах.

Если вы не хотите касаться электроники, то форсунки бензинового двигателя можете не отключать, на точность показаний это не повлияет, но при диагностике в масляный картер попадет небольшое количество горючего. Топливоподача на дизеле с механическим ТНВД отключается с помощью рычага отсечки.

По результатам измерений делаются следующие выводы:

1. Если показатели замеров отличаются не более, чем на 1 Бар и близки к оптимальным, поршневая группа и клапаны исправны.
2. Та же ситуация, но показатели близки к минимальному порогу. Ресурс силового агрегата практически исчерпан, можно ездить дальше и доливать масло, но готовиться к ремонту.
3. Когда давление в одном из цилиндров на 2–3 Бар ниже остальных, сделайте повторную проверку, залив в свечное отверстие 5 мл моторной смазки. Компрессия выросла – значит, неисправна поршневая группа, поскольку масло уплотнило прилегание колец. Показания остались прежними – виноват прогоревший клапан.

Если давление во всех цилиндрах ниже нормы, придется делать капитальный ремонт. Тест с добавлением масла проводить бесполезно – двигатель все равно нужно разбирать.

Компрессия дизельного двигателя является основным показателем его исправности. Компрессией называют максимальное значение давления, создаваемого в цилиндре, при нахождении поршня в ВМТ (верхней мертвой точке). Конструктивные особенности дизельных движков таковы, что малейшее отклонение компрессии от нормы приводит к сбоям в работе силового агрегата.

Заниженный показатель давления влечет за собой полный отказ в работе цилиндра. При возникновении сбоев или запуске дизеля и в работающем моторе необходимо производить тщательную проверку компрессии. Диагностика давления производится согласно инструкции, приложенной к прибору.

Технические характеристики двигателей внутреннего сгорания содержат информацию о конструктивном параметре — степени сжатия, который является постоянной величиной. Степень сжатия дизельного двигателя представлена в виде соотношения объемов цилиндра при расположении поршня в НМТ (нижней мертвой точке) и в ВМТ соответственно.

Определить степень сжатия можно путем деления величины объема цилиндра на объем камеры сгорания. Результат, полученный после деления, указывает во сколько раз уменьшается объем топливовоздушной смеси при перемещении поршня из нижней точки в ВМТ.

Основной характеристикой работы дизеля является именно компрессия в цилиндрах, потому что только при достижении рабочего давления определенного значения температура сжатого воздуха повышается и происходит воспламенение топливовоздушной смеси.

Почему компрессия может понижаться

Падение давления в цилиндрах сопровождается следующими характерными признаками:

• отказ запуска двигателя при низкой температуре либо плохое срабатывание системы зажигания;
• во время работы на холостых оборотах происходит «троение»;
• падение мощности с нестабильными оборотами;
• повышенный расход топлива;
• чрезмерное потребление масла;
• посторонние примеси выхлопных газов (дымный выхлоп);
• сильный шум, вибрации во время открывания дроссельной заслонки.

Пониженная компрессия возникает из-за утечек воздуха в системе газораспределительного механизма, блока цилиндров либо износа элементов и узлов цилиндропоршневой группы. ГРМ может некорректно работать по причине образования нагара на чашках клапанов, поломки приводных механизмов (пружин, седла). Для выявления конкретной причины проводят диагностику клапанной системы – измеряют зазоры клапанов.

В случае износа деталей ЦПГ (цилиндропоршневой группы) демонтируют головку блока цилиндров с целью нахождения изношенной чашки поршня, прокладок, поршневых колец или рабочей поверхности цилиндров. Прогары, трещины на корпусе головки блока можно установить визуально.

О причинах пропажи компрессии в дизельных моторах

1. Первая из причин – неправильная сборка. Если были куплены все нужные для ремонта детали и в момент сборки цилиндры и поршни не были смазаны должным образом, то при запуске двигателя образуются задиры.
2. Также причина может крыться и в длительном кручении мотора стартером, если авто не заводится. В итоге солярка будет подаваться в цилиндры и смоет остатки масла со стенок.
3. В дальнейшем это также может вызвать существенное снижение компрессии. Если мотор будет работать на низких оборотах, то это негативно отразится на его состоянии.
4. Причиной этого явления может стать севший аккумулятор или же масло, имеющее повышенную вязкость.

Что делать, если результаты диагностики неутешительны

Когда давление в одном или нескольких цилиндрах отклоняется от нормы, вы имеете дело с неисправностью силового агрегата. Как правило, при подобных неполадках требуется частичный либо капитальный ремонт «сердца» машины. При заниженных показателях возможны такие поломки:

1. Износ колец, поршней и гильз (при одинаковых значениях на всех цилиндрах). «Диагноз» можно уточнить, если провести второе измерение с добавлением в цилиндры 4—5 мл моторного масла. Повышение компрессии подтвердит полученный результат. Если же показания не меняются, значит, имеет место следующая проблема.
2. Наличие негерметичных клапанов в камерах (при разных значениях).
3. Один из клапанов или поршней прогорел (давление вообще отсутствует).

Прогар поршня по центру (слева) и сбоку (справа)

Более точные результаты может дать пневмотестер. Поломка выявляется так: если воздух идёт в картер, то пропускают поршни, а если в коллектор — клапаны. Неисправности, связанные с падением компрессии ниже нормы, устраняются путём разборки силового агрегата и замены износившихся деталей. Менять один клапан бессмысленно, поскольку со временем выйдет из строя следующий. Лучше установить новую клапанную группу.

То же касается и поршней — ставится сразу комплект, причём детали подбираются по весу, чтобы разница составляла не более 5 г. Подгонка выполняется путём снятия шабером тонкого слоя металла с внутренней части наиболее тяжёлых поршней. Если после удаления головки блока замер показал большую эллипсовидную выработку в цилиндрах, то их следует расточить на станке под следующий ремонтный размер.

Если не отреагировать на падение компрессии ниже нормы своевременно, последствия могут быть такими:

• холодный запуск двигателя усложнится, а потом и вовсе станет невозможным без инъекции масла в цилиндры;
• расход моторной смазки на угар вырастет до 1—1,5 л на 1000 км пробега, отчего могут выйти из строя свечи и закоксоваться кольца;
• из-за большой разницы компрессии в цилиндрах мотор будет нестабильно работать и вибрировать;
• значительно вырастет расход топлива;
• мощность силового агрегата упадёт до такой степени, что ездить станет невозможно.

Так выглядит прогоревший сбоку клапан

Причиной завышенной компрессии является присутствие моторного масла в камерах сгорания в больших количествах, что ведёт к уплотнению всех зазоров. Проблема возникает из-за негодных маслоотражающих колпачков, когда смазка попадает в камеры не снизу, а сверху, через клапаны. Такая неполадка считается относительно безобидной: маслоотражатели меняются за 2—3 часа в зависимости от марки авто.

Измерение компрессии продолжает оставаться одним из наиболее простых и быстрых методов диагностики силовых агрегатов. Когда появляются проблемы с двигателем, проверить давление нужно прежде всего. А уж по результатам испытаний следует определиться с дальнейшей последовательностью действий: проводить более глубокую диагностику либо разбирать и ремонтировать мотор.

Что такое компрессия?

Слово «компрессия» происходит от латинского «compression», что в переводе означает «сжатие». Т.е. под компрессией понимается сжатие газа, происходящее из-за действия внешних сил, чтобы уменьшить объем газа, а также увеличить температуру и давление.

Чтобы понять, что представляет собой компрессия в двигателе, стоит разобраться для начала из чего состоит двигатель внутреннего сгорания. В нем есть блок цилиндров, клапана, поршни с компрессионными и масляными поршневыми кольцами, шатуны и коленчатый вал.

Измеряется компрессия в единицах измерения давления – бар, кг/см2, МПа.
