Шаг 9

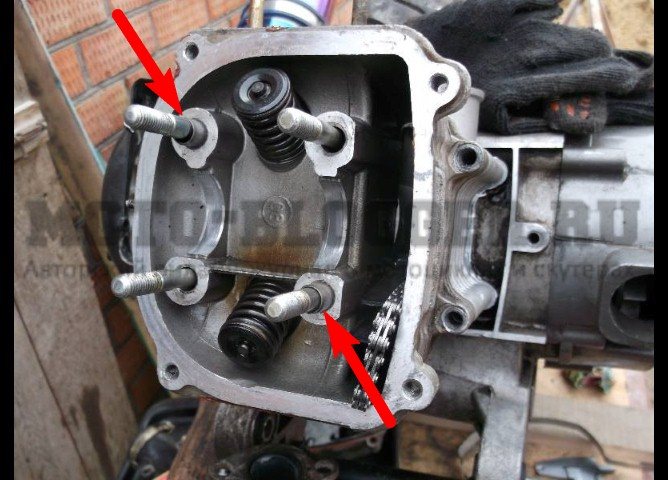

Пришло время затянуть винты с головкой. В начале мы можем сделать это пальцами, но, когда гайки достигают головы, начинается последняя трудность. Если у нас нет ощущения «стопа» в руках, хорошо бы использовать динамометрический ключ. На ключе установите крутящий момент, указанный в руководстве по обслуживанию двигателя – обычно он невелик и не превышает 20 Нм, а часто даже меньше 10 Нм – иногда стоит проверить инструкции по цилиндру цилиндра, поскольку некоторые производители рекомендуют разные значения силы натяжения головки. При затягивании головки действует принцип постепенного затягивания гаек с использованием «крестообразного» метода – его стоит сохранить, чтобы избежать натяжения, поломки головки, разрезания прокладки и других неприятностей.
Установка поршневой (цпг) на 4т скутер

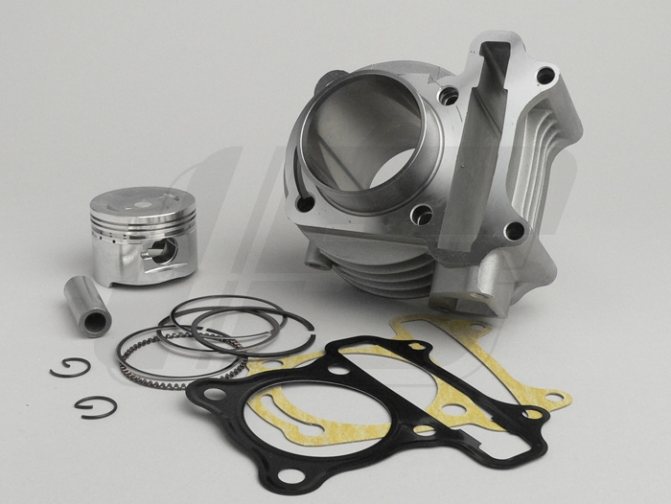

Берём новый комплект поршневой на 72 или 80 кубов (диаметр поршня 47мм или 50мм соответственно). Можно конечно использовать и стандартную новую цпг на 50 кубов. В комплект входит: цилиндр, поршень, поршневые кольца, палец, стопорные кольца, а также прокладки под головку и цилиндр. Вы можете купить цпг на 72 куба по низкой цене в нашем интернет магазине.
Установку производим в обратной последовательности, предварительно смазав цилиндр, поршень и кольца небольшим количеством масла. Устанавливаем на поршень сперва тонкое кольцо в нижнюю канавку, затем маслосъёмное и снова тонкое кольцо (волнистое кольцо – маслосъёмное таким образом окажется между двумя тонкими в нижней канавке). Далее устанавливаем 2 компресионных кольца)которые потолще). Разрезы всех колец не должны находится друг над другом. После установки колец, ставим поршень на шатун коленвала, фиксируем его положение пальцем и стопорными кольцами. Берём соединительные втулки от старого цилиндра и вставляем в новый.
Одеваем на шпильки прокладку под цилиндр
Осторожно одеваем цилиндр на поршень с кольцами чтобы не повредить цилиндр. В паз для цепи проталкиваем цепь
Затем устанавливаем шину цепи головку цилиндра. Теперь мы можем надеть цепь на звёздочку распредвала (положение звёздочки при этом должно быть следующим: большое отверстие наверху, а два малых по бокам, параллельно краю головки цилиндра). Зафиксируем положение головки цилиндра с прокладкой прикрутив её. Затем ставим пластиковую крышку головки цилиндра, натяжитель цепи, карбюратор и глушитель. Установка на этом завершена!
Если вы давно не меняли масло – необходимо его поменять перед пуском с новой поршневой. Перед тем как давать полную нагрузку на двигатель скутера необходимо пройти обкатку, т.е. проехать 300-500 километров со скоростью не более 40-45 км в час.
Вместе с увеличением мощности скутера с установкой тюнинг-цпг увеличивается и нагрузка на вариатор с шестернями редуктора. Помните об этом и если есть возможность замените вариатор с шестернями редуктора на тюнинговванные (более усиленные.)
Признаки неисправности ЦПГ
Для определения поломки поршневой группы не требуется иметь сложные измерительные приборы
Достаточно обратить внимание не следующие симптомы:
- слышится звон поршневых колец;
- скутер не заводится с первой попытки. Приходится проводить операцию несколько раз для достижения результата;
- быстрое опустошение бензобака из-за перерасхода топлива;
- в цилиндре/моторе слышны шумы, которых не было;
- на холостых оборотах транспортное средство неустойчиво работает;
- общее снижение мощности;
- внезапное отключение.
Дополнительные признаки включает в себя слишком большое количество дыма и отсутствие сопротивления при попытке запуска мотора скутера. После разборки (подробный перечень действий далее) мотора можно увидеть на поршневом цилиндре следы чёрного цвета – это нагар. Это свидетельствует о неплотном прилегании к стенкам цилиндра поршней, в результате чего газы постоянно вырывались изнутри, что уменьшало общее давление.
Старый поршень с признаками нагара
В случае с четырёхтактным двигателем признаки поломки ЦПГ немного отличаются:
- наличие густого дыма чёрного/синего цвета;
- увеличение расхода масла;
- изменение мощности (этот показатель можно определить лишь при диагностике, так как на 4-тактном моторе может быть сразу незаметным изменение параметра);
- невозможность завести скутер с первого раза даже с холодным двигателем.
Если наблюдаются указанные проблемы, есть смысл разобрать транспорт для того, чтобы снизить затраты на ремонт в будущем из-за неполадок других деталей, спровоцированных отсутствием замены ЦПГ.
Установка цилиндра
Этап заключительный и к нему нужно отнестись с осторожностью. Ведь при неправильном крепеже, малейшем зазоре необходимой компрессии не будет
В результате скутер не будет заводиться. Установите прокладку между двигателем и цилиндром, а также между цилиндром и его головкой. Головку зажимают болтовыми соединениями крест на крест. Проверить правильность выполненных работ легко. Для этого нужно произвести запуск двигателя. Если мотор работает без сбоев, все сделано верно. Также можно сделать несколько усилий кик-стартером, для чувства компрессии.
Как вы уже убились, ничего сложного нет. Установка колец на поршень скутера, замена ЦПГ в совокупности не требует особых знаний. Необходимы только детали, время и желание.
Помощь
Нужна помощь в поиске запчастей?
Поможем и посоветуем!
+7-927-653-31-57
Постепенно приходит время и вашему двух-колёсному четырёхтактному другу необходимо менять поршневую. Тому может быть 2 причины: износ или установка более мощной поршневой. В данной статье мы расскажем как осуществить замену поршневой (цпг) на 4-тактном скутере с двигателем 139QMB.
Если у вас другая модель двигателя, например 152QMI или 157QMJ (150 кубовый скутер), то для замены цпг вам тоже подойдёт эта статья, поскольку тут нет принципиальных отличий. Для 2-ух тактных скутеров советуем почитать статью «Замена поршневой на 2-х тактном скутере»
Мы будем описывать процесс постепенно шаг за шагом. Прежде всего необходимо снять пластик, который мешает нам добраться до двигателя.
Замена поршневой на скутере, инструкция
В этой статье я вам расскажу как поменять поршневую своими усилиями. На самом деле, это не так сложно как кажется. Но и те так просто, что б это мог сделать любой человек, без определенных навыков. Если вы уверенны, что ваша поршневая уже изношенна, и подлежит замене, и вы хотите это сделать сами, то приступим.Сегодня я вам покажу пример замены ЦПГ на скутере Honda Dio, пожалуй самого распространенного скутера у нас.
Процесс снятия поршневой.
Во — первых, на любом скутере, надо снять выхлопную трубу. Она обычно крепится двумя болтами к картеру, и двумя ботами к цилиндру. На нашей хонде, для замены поршневой не надо «выкатывать» двигатель. Снимаем только унитаз и пластик.
Мы видим кожух охлаждения двигателя, откручиваем болты крепления, и снимаем кожух.
Далее, откручиваем 4 болта крепления цилиндра, и снимаем головку цилиндра и прокладку.
Аккуратно снимаем цилиндр. Снимаем его только вверх, если вытащить не удается, можно аккуратно простучать по нему со всех сторон деревянным предметом, и он сойдет с места.
Теперь снимаем поршень. Для этого надо провернуть коленвал так, чтобы поршень вышел максимально вверх. Отверстие картера обязательно надо закрыть чистой тряпкой. Малейшая грязь может привести в серьзным последствиям. Теперь берем круглогубцы, и аккуратно снимаем стопорные кольца пальца, и выдавливаем палец. Снимаем поршень и игольчатый подшипник.
Установка поршневой.
Установку новой поршневой производим в обратном порядке
При установку нового поршня в цилиндр обратите внимание на правильное расположение колец и обязательно капните масла на стенки цилиндра
Поршень должен заходить легко, без особого усилия. Кольца не должны зажиматься в канавках.
Затяжку болтов следует проводить динамометрическим ключом, согласно нормам, указанным в инструкции по техническому обслуживанию
Обратите внимание на прокладки. Если прокладка между картером и цилиндром целая, ее можно оставить. Металлическую прокладку между цилиндром и головкой цилиндра следует заменить
Металлическую прокладку между цилиндром и головкой цилиндра следует заменить.
Так же обратите внимание на прокладку глушителя. Как видите, ничего сложного тут нет, главное не спешить и делать все аккуратно. Как видите, ничего сложного тут нет, главное не спешить и делать все аккуратно
Как видите, ничего сложного тут нет, главное не спешить и делать все аккуратно.
Вы также можете ознакомиться с другими статьями на тему:
Замена поршневой на скутере, инструкция
В этой статье я вам расскажу как поменять поршневую своими усилиями. На самом деле, это не так сложно как кажется. Но и те так просто, что б это мог сделать любой человек, без определенных навыков. Если вы уверенны, что ваша поршневая уже изношенна, и подлежит замене, и вы хотите это сделать сами, то приступим.Сегодня я вам покажу пример замены ЦПГ на скутере Honda Dio, пожалуй самого распространенного скутера у нас.
Процесс снятия поршневой.
Во — первых, на любом скутере, надо снять выхлопную трубу. Она обычно крепится двумя болтами к картеру, и двумя ботами к цилиндру. На нашей хонде, для замены поршневой не надо «выкатывать» двигатель. Снимаем только унитаз и пластик.
Мы видим кожух охлаждения двигателя, откручиваем болты крепления, и снимаем кожух.
Далее, откручиваем 4 болта крепления цилиндра, и снимаем головку цилиндра и прокладку.
Аккуратно снимаем цилиндр. Снимаем его только вверх, если вытащить не удается, можно аккуратно простучать по нему со всех сторон деревянным предметом, и он сойдет с места.
Теперь снимаем поршень. Для этого надо провернуть коленвал так, чтобы поршень вышел максимально вверх. Отверстие картера обязательно надо закрыть чистой тряпкой. Малейшая грязь может привести в серьзным последствиям. Теперь берем круглогубцы, и аккуратно снимаем стопорные кольца пальца, и выдавливаем палец. Снимаем поршень и игольчатый подшипник.
Установка поршневой.
Установку новой поршневой производим в обратном порядке
При установку нового поршня в цилиндр обратите внимание на правильное расположение колец и обязательно капните масла на стенки цилиндра
Поршень должен заходить легко, без особого усилия. Кольца не должны зажиматься в канавках.
Затяжку болтов следует проводить динамометрическим ключом, согласно нормам, указанным в инструкции по техническому обслуживанию
Обратите внимание на прокладки. Если прокладка между картером и цилиндром целая, ее можно оставить
Металлическую прокладку между цилиндром и головкой цилиндра следует заменить.
Так же обратите внимание на прокладку глушителя. Как видите, ничего сложного тут нет, главное не спешить и делать все аккуратно
Как видите, ничего сложного тут нет, главное не спешить и делать все аккуратно.
Вы также можете ознакомиться с другими статьями на тему:
Установка фаз газораспределения ч2 (по-колхозному — зажигания)
Не сбивая поршня с ВМТ — ориентируем распределительный вал так, чтобы большое отверстие и риски на его звездочке стали как показано на фото и с одновременным одеванием цепи устанавливаем распределительный вал в постель.
В идеале — риски на звездочке должны стать строго параллельно плоскости разъема крышки клапанов. На практике к сожалению такой точности добиться сложно. И связано это в основном с растяжением цепи ГРМ. И с этим ничего не поделаешь — либо менять цепь ГРМ на новую либо ловить фазу перекидкой зубьев, но этот метод установки фаз газораспределения лично для меня не приемлем.
Ориентируем постель распределительного вала меткой в виде букв «E» и «X» к выпускному каналу и устанавливаем постель.
Затягиваем крест накрест гайки постели затем затягиваем два болта на боковом приливе ГБЦ.
Правильно поставить поршень хонда дио
Малый комплект может состоять из поршневых колец, поршня и пальца с стопорными кольцами.
Минимальный комплект может состоять из колец стандартного или ремонтного размера. Компрессионные кольца — они же поршневые, для скутеров Хонда и скутеров других производителей могут быть одинаковыми, а могут и различаться, как по толщине, так и по сечению. Как правило, верхнее тоньше нижнего и имеет иное сечение.
Если отличить верхнее кольцо от нижнего не удается, то производители колец, указывают первое верхнее кольцо цифрой 1, а второе нижнее цифрой 2
Оброните особое внимание, поршневые компрессионные кольца, должны быть поставлены буквой вверх, она должна присутствовать обязательно, если только кольца не выточил токарь. Еще несколько лет назад найти их было достаточно проблематично, но сейчас, с увеличением китайских и тайваньских заводов запчастей для скутеров, с этим проблем. Купить один из таких китов можно, к поршень хонда дио, тут: ЦПГ 76сс Honda dio
Старая головка цилиндра в этом случае поршень хонда дио не подходит, поэтому обычно все комплекты должны включать в набор также и новую головку. Процесс замены стоковой поршневой на комплект увеличенного объема Поршень хонда дио кита ничем не отличается от стандартной замены поршневой: Ставим скутер на центральную опору
Купить один из таких китов можно, к поршень хонда дио, тут: ЦПГ 76сс Honda dio. Старая головка цилиндра в этом случае поршень хонда дио не подходит, поэтому обычно все комплекты должны включать в набор также и новую головку. Процесс замены стоковой поршневой на комплект увеличенного объема Поршень хонда дио кита ничем не отличается от стандартной замены поршневой: Ставим скутер на центральную опору.
Отсоединяем карбюратор поршень хонда дио с впускным патрубком и лепестковым клапаном. Откручиваем глушитель и убираем его в сторону. Откручиваем болты крепления кожуха обдува цилиндра и убираем кожух в сторону. Откручиваем 4 болта на головке цилиндра, вынимаем цилиндр, меняем поршень на новый.
Устанавливаем в обратном порядке новый кит с прокладками из комплекта.
Поршень Honda DIO AF18
Тут все просто, теперь о последствиях: После этого чистим канавки на поршне. Дно канавок должно блестеть.
Кстати, раз уж мы сняли поршень и удалили кольца — не мешало бы отполировать купол поршня, сначала шкуркой-нулевкой, а потом войлочным кругом с пастой ГОИ. Например, как описано. Это улучшит работу двигателя и уменьшит осаждение нагара на поршне. И не забудьте после чистки и полировки тщательно промыть поршень в солярке или бензине от остатков нагара и абразива. Если вы надеваете новые кольца, то они должны быть соответствующего ремонтного размера. Ремонтных размеров обычно четыре, с шагом 0.
Если у меня поршень хонда дио диаметр поршня 39мм, то ремонтные размеры будут Диаметр поршня легко меряется штангенциркулем. На самом деле мерить надо диаметр цилиндра, нутромером, причем в месте наибольшего износа — то есть чуть выше выпускных окон. Но поршень хонда дио — прибор экзотический поршень хонда дио для автосервиса Нижнее кольцо немножко толще верхнего.
Не перепутайте. Кольца в сечении имеют трапециевидную форму левая половина рисунка. Соответственно при установке ставятся скосом наверх.
поршень хонда дио Скос вполне можно определить на глаз, но обычно с верхней стороны выгравирована буква. Иногда верхнее кольцо хромируется снаружи его поверхность светлее. Надеваем кольца. Верхнее я надевал через верх, нижнее через низ. Не забудьте под нижнее кольцо проложить кольцевую пружинку.
Правильно поставить поршень хонда дио
Надеваете центральную часть поршень хонда дио на поршень, потом по очереди надеваете оба конца. Затем разводите концы ногтями больших пальцев и опускаете кольцо до канавки. Внутри канавок стоят стопора-штифты, которые должны попадать в прорезь кольца правая половина рисунка.
Следите за этим при установке колец, и тем более при сборке поршневой. Кольцо в канавке должно болтаться свободно, полностью в неё помещаясь.
Если ходит туго или вообще не лезет, то либо поставили вверх ногами, либо перепутали верхнее с нижним, либо от нагара канавку плохо вычистили, либо у вас появилась поршень хонда дио проблема. Неожиданная проблема — изменение стандартов. Мокики часто имеют возраст лет по десять и более, а кольца поршневые производят в наше время. В купленном мной наборе из пары колец верхнее встало на ура, а нижнее оказалось толщиной 1.
Как правильно установить кольца на поршень двухтактного скутера
В установке колец на поршень двухтактного скутера, впрочем как и четырехтактного, нет ничего сложного, и многим это известно. Но большинство скутеристов, которые только недавно приобрели подобную технику, не имеют даже представления о том, как заменить поршневую на скутере, как правильно установить кольца на поршень, куда должна смотреть стрелка на поршне и многое другое.
В этом уроке, я расскажу вам как правильно одеть кольца на поршень и собрать поршневую на место. Так как до этого о четырехтактных двигателях мы уже говорили, тут речь пойдет только о двухтактных двигателях.Итак, наша поршневая износилась и требует замены.
Изнашиваются прежде всего кольца и поршень, и менять обычно нужно только их. При сильном износе поршневой, требуется растачивать цилиндр. Расстачивается он также в том случае, когда поршень клинит в цилиндре, образуя глубокие царапины на стенках последнего. Ничего страшного в этом нет, и если ваш новый цилиндр прошел правильную расточку (за которую нужно будет выложить всего лишь около 10$), ему потребуется уже ремонтный комплект колец с новым поршнем. Такие кольца обозначаются маркировкой 0,25. Вторая расточка соответственно 0,5 и т.д. до единицы.

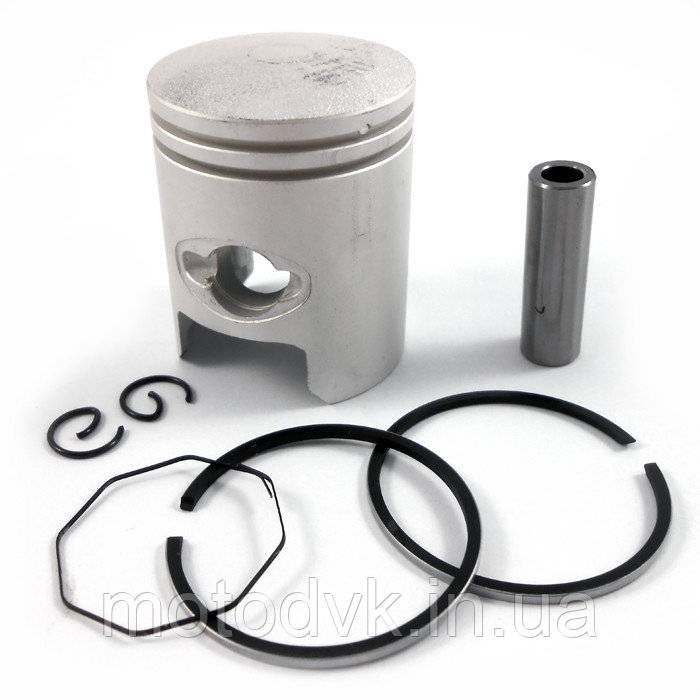

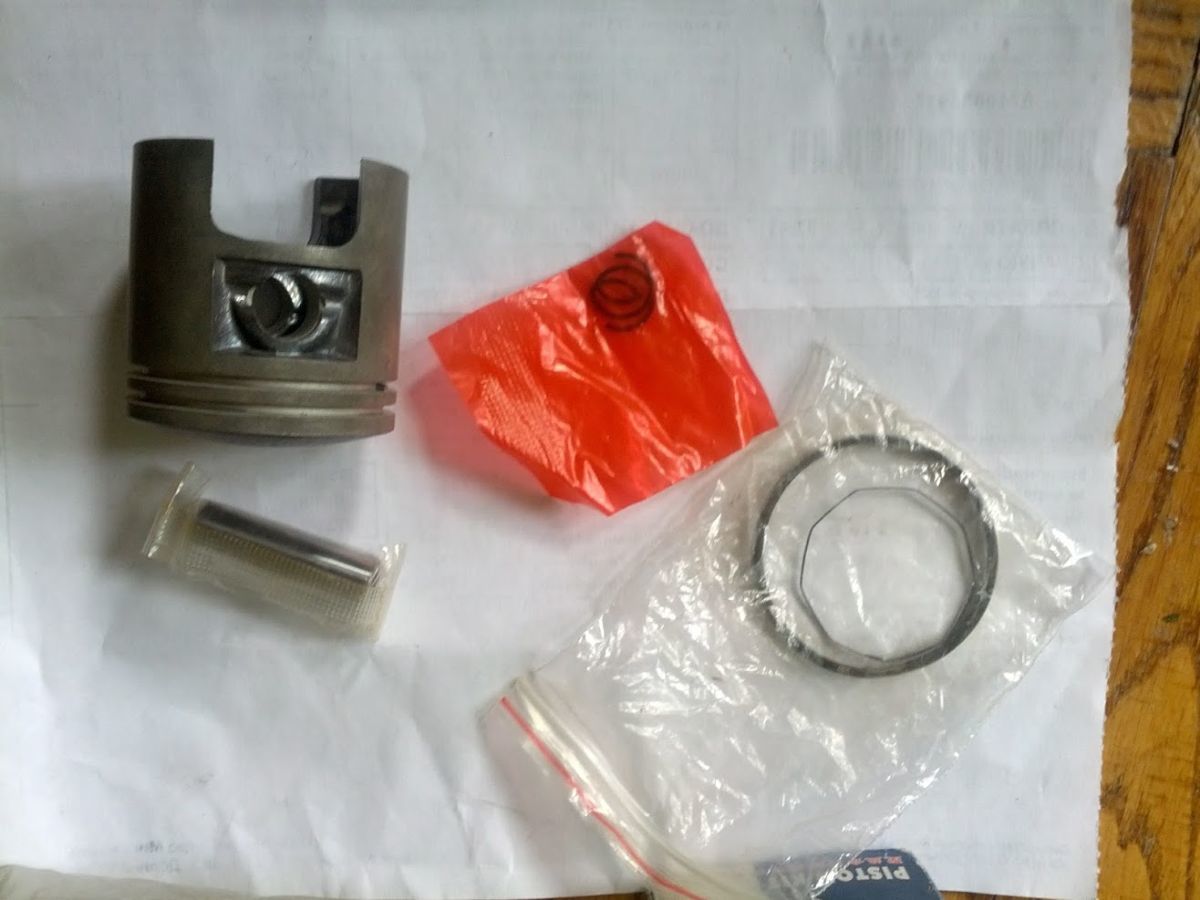

После покупки поршня, его нужно собрать. В комплекте, как правило, вы найдете сам поршень, два компрессионных кольца, третье тонкое гофрированное кольцо (о его назначении дальше), поршневой палец и два стопорных кольца поршневого пальца.
Теперь о третьем кольце в комплекте. Его назначение — подпружинивать нижнее компрессионное кольцо. Устанавливает оно под него собственно, и обычно не несет никакой пользы в процессе эксплуатации. Это кольцо вы можете выкинуть, а можете поставить, нет разницы. Многие производители поршней не имеют его вообще в комплекте.
Пришло время собрать все на место. В зависимости от модели скутеров, компрессионные кольца могут быть одинаковыми или различаться по толщине и сечению. Большинство поршней для скутеров Honda, например, имеют разные кольца, где верхнее тоньше нижнего и имеет другое сечение.
На это обязательно надо обратить внимание при установке, верхнее тоньше и сточено под углом. Также обратите внимание на надпись на кольце (обычно это буква Т или размер ремонта), надпись всегда должна быть сверху, то-есть противоположно от пальца
Сначала нужно одеть нижнее, затем верхнее
При этом не нужно их растягивать и выгибать. Эти манипуляции нужно проводить аккуратно
Сначала нужно одеть нижнее, затем верхнее. При этом не нужно их растягивать и выгибать. Эти манипуляции нужно проводить аккуратно
Также обратите внимание на надпись на кольце (обычно это буква Т или размер ремонта), надпись всегда должна быть сверху, то-есть противоположно от пальца. Сначала нужно одеть нижнее, затем верхнее
При этом не нужно их растягивать и выгибать
Эти манипуляции нужно проводить аккуратно
При этом не нужно их растягивать и выгибать. Эти манипуляции нужно проводить аккуратно.
В канавках для колец имеются замки, которые предотвращают поворот колец во время эксплуатации, поэтому зазор колец должен быть именно в этих замках, иначе поршень в цилиндр вы не воткнете.
И последний немаловажный пункт, это стрелка (1) на дне поршня или надпись EX. И стрелка и надпись обязательно должны быть направлены в сторону выхлопа (2). В таком случае, замки колец будут находится со стороны лепесткового клапана. Если замки поставить в сторону выхлопа, поршневая долго не прослужит, кольца будут вытягиваться в выхлопное окно и постепенно его стачивать.
При всех панипуляциях с поршнем, в окно картера обязательно нужно засунуть тряпку, чтобы туда ненароком что-либо не попало, коленвал с подшипниками нам еще нужны.
При установке поршневого пальца, обратите внимание на состояние сепаратора (подшипника), возможно его нужно заменить. Перед установкой поршневого пальца, установите стопорное кольцо с одной стороны до установки поршня (обычно с той стороны, где вам неудобно будет вдеть палец и второе стопорное кольцо)
Затем поставьте палец с подшипником и второе стопорное кольцо, при фиксации в канавке оно издаст определенный щелчок
Затем поставьте палец с подшипником и второе стопорное кольцо, при фиксации в канавке оно издаст определенный щелчок.
Вот и все, теперь одевайте цилиндр, не поршень (не забыв проверить состояние прокладок и смазав поршень и стенки цилиндра моторным маслом), головку цилиндра и затягивайте болты поочередно в крестовом порядке.
Вы также можете ознакомиться с другими статьями на тему:
Установка фаз газораспределения ч1 (по-колхозному — зажигания)
Задвигаем цилиндр до упора в картер и ставим поршень в верхнею мертвую точку (ВМТ). В ВМТ поршень лучше всего ставить с помощью индикатора ну или на худой конец визуально/на ощупь. Можно выставить поршень и по специальной метке на роторе генератора, но я уже не раз сталкивался с тем, что метки на некоторых двигателях выбиты неправильно и ими во избежании неприятностей советую пользоваться только в крайнем случае, например, когда ГБЦ не снята, а вам нужно отрегулировать клапана.
Вставляем в цилиндр направляющие втулки ГБЦ, нижнею направляющею цепи ГРМ, обезжириваем поверхность и устанавливаем прокладку.
Устанавливаем головку блока цилиндров, вставляем направляющие втулки постели клапанов.
Фотоотчет: Установка поршневой на двухтакный двигатель скутера
Учится ставить новую поршневую, мы сегодня будем на самый обычный китайский двухтактный скутер Forsage с двигателем 1E43QMB. Скутеры, оснащаемые этим двигателем, встречаются на наших дорогах все реже и реже, в силу своей древней и крайне неудачной конструкции, которая в современных реалиях не выдерживает даже малейшей критики…
Пару слов о выборе поршневой группы: Поршневая (43мм 65CC) которая представлена на фото ниже — просто отвратительного качества, поэтому покупать ее, и тем более ставить на скутер — советовать нет смысла. Лучше уж 12оо руб которая она стоит — пропить в первом попавшемся «кабаке», чем отдавать их за это фуфло.
Если есть возможность, то стоит поискать поршневую производителя представленного ниже (41мм 50CC), она хоть и меньшего объема, зато, качество намного превосходит первый образец, да и цена у нее ощутимо ниже.
Работы по вживлению нашей поршневой, всегда следует начинать с правильной установки поршневых колец, и только потом переходить к другим «делам».
Берем из комплекта, одно стопорное кольцо и вставляем его в любую канавку поршня (устанавливать стопорные кольца удобнее всего круглогубцами).
Стопорное кольцо должно лежать в канавке плотно, равномерно прилегая по всей окружности, и в тоже время свободно в ней вращаться.
Смазываем посадочные отверстия под поршневой палец моторным маслом, желательно для 2Т двигателей, подробнее о моторных маслах, читайте в статье: Моторное масло для скутера
Смазку подобного рода деталей, лучше всего производить с помощью обычного медицинского шприца, таким образом удается обезопасить детали двигателя от попадания на их поверхность грязи, плюс ко всему: иглой шприца очень удобно растирать масло по поверхности деталей.
После нанесения масла, разотрите его равномерно по поверхности деталей.
Берем из комплекта поршневой палец, и вставляем его так, чтобы он немного вышел из посадочного отверстия внутрь поршня.
Смазываем верхнею головку шатуна, во избежании попадания посторонних предметов в картер — закрываем тряпкой кривошипную камеру и вставляем в верхнею головку шатуна сепаратор.
Ориентируем поршень «стрелкой» на днище к выпускному окну цилиндра (выхлоп), одеваем его на шатун, вставляем выдвинутый ранее поршневой палец в сепаратор и заталкиваем поршневой палец до упора (входить поршневой палец должен от усилия руки).
Вставляем второе стопорное кольцо.
Устанавливаем новую прокладку.Перед установкой прокладки осмотрите плоскость, если на ней есть повреждения устраните их с помощью герметика.
Смазываем маслом кольца, старайтесь не накапать на прокладку.
Во избежании поломок и деформации поршневых колец, во время установки поршня в цилиндр двигателя — делаем из полоски жести хомут и сжимаем им кольца.
При сжатии хомутом колец, внимательно смотрите, чтобы замки колец были строго по центру стопорных штифтов в канавках поршня. После сжатия колец, покрутите немного хомут вправо — влево, кольца при этом не должны вращаться вместе с хомутом.
Фиксируем хомут при помощи скобы согнутой из такой же полоски жести.
При помощи шприца, наносим масло на поверхность цилиндра и размазываем его равномерно по всей поверхности.
После смазки зеркала цилиндра, обезжириваем плоскость картера и цилиндра и устанавливаем новую прокладку, при необходимости прокладку садим на герметик.
Одевать цилиндр на поршень, следует очень аккуратно, без чрезмерных усилий, внимательно следите, чтобы поршень заходил в цилиндр ровно без перекосов.
После того, как кольца полностью зашли в цилиндр — можно снимать хомут.
Заталкиваем цилиндр до упора.
Цилиндр должен зайти на свое место — легко при помощи усилия рук, если у вас цилиндр не «идет» на место, значит скорей всего вы неправильно поставили кольца: стопорный штифт попал под кольцо или под кольца попала грязь, — снимите цилиндр и повторите все заново.
После установки цилиндра на место, придерживая рукой цилиндр прокрутите коленчатый вал, он должен вращаться легко без чрезмерных усилий.
Опустите поршень вниз и шприцем налейте немного моторного масла в цилиндр.
Обезжирьте плоскость разъема цилиндра, головки — установите новую прокладку.
Установите головку цилиндра на место правильно ее ориентируя.
Накручиваем шайбы и гайки на шпильки.
Затягивать гайки нужно равномерно крест — накрест: сначала немного затяните гайки — соблюдая очередность, потом подтяните еще раз, потом еще раз и так постепенно увеличивая усилие затяните их окончательно.
После окончательной установки, во избежание попадания посторонних предметов в камеру сгорания двигателя — установите свечу зажигания и куском тряпки закройте выпускное отверстие в цилиндре. Ах да, не забудьте как следует обкатать вашу новую поршневую, а то…
Вставка поршня во внутренний диаметр цилиндра
Если при ремонте уплотнительная поверхность блока цилиндров не подвергалась чистовой обработке, то основательно очистите её от остатков прокладки. Тщательно очистите все резьбовые отверстия от грязи, масла и охлаждающей жидкости, которая возможно ещё там есть. Проведите всю работу по очистке, прежде чем вставлять поршни в диаметры цилиндров. Смочите свежим моторным маслом все поверхности в поршне
Не забудьте поршневой палец и шатунный подшипник! При монтаже обращайте внимание на направление поршня (маркировка для монтажа на днище поршня, клапанных карманах). Очистите внутреннее отверстие цилиндра ещё раз ветошью и смочите его также моторным маслом
Проверьте Вашу натяжную ленту поршневого кольца на наличие повреждений и вмятин, устраните их и при необходимости поменяйте инструмент. При монтаже поршня обращайте внимание на то, чтобы натяжная лента или коническая монтажная втулка ровно лежала на уплотнительной поверхности головки блока цилиндров,
При монтаже поршня не должно быть сильного давления. Если поршень не хочет скользить внутри цилиндра, непременно проверьте натяжную ленту поршневого кольца. Не перекручивайте место открытия ленты таким образом, чтобы оно находилось на том же месте, где и стыковые концы колец.
Не устанавливайте поршни в двигатель без монтажного инструмента (риск получения травмы, опасность повреждения кольца). Если для монтажа используется рукоятка молотка, то на днище поршня может действовать только вес самого молотка. Никогда не используйте молоток для того, чтобы силой вогнать поршень в диаметр цилиндра! Если поршневые кольца не ломаются уже при монтаже, они всё-таки могут погнуться, и из-за этого не достаточнохорошо выполнять своё задание.
Монтаж с применением силы вредит не только кольцам, но также может повредить поршень
Это важно особенно для поршней бензиновых двигателей. У нихжаровые или рабочие пояса очень тонкие, и при ударе кольца легко надламываюся или совсем разламываются
Результат: потеря мощности и скорый (и дорогой) ремонт.
Избегайте того, чтобы грязь и песок попадали в диаметр цилиндра, после того, как поршни уже встроены. Положите при необходимости чистую ткань на/в отверстия, чтобы предотвратить загрязнение. Особенно тогда, когда работы проходят в пыльной обстановке и/или вне помещения.
Подготовка
Чтобы у вас потом не было зеленых соплей по-поводу того, что тюнинговая поршневая не лезет в картер и вас тут якобы обманули — снимите старую поршневую с двигателя и замерьте штангенциркулем отверстие под гильзу. Если отверстие меньше чем гильза тюнинговой поршневой, «мясо» картера позволяет, руки растут оттуда откуда нужно — круглый напильник вам в помощь (только перед расточкой — разберите двигатель, соберите пустой картер на болты, расточите отвертстие, убедитесь, что поршневая входит в картер без проблем — вымойте детали от стружки и соберите двигатель по-новой. Или на крайний случай обмажьте картер и напильник солидолом, чтобы хоть как-то обезопасить себя от попадания опилок в внутрь двигателя.)
Отверстие под гильзу двигателя 162QMK (такие двигатели стоят на китайских коростах больше известных в народе как «Лейка») в стоке составляет 65 мм. Без расточки в этот картер спокойно входит поршневая 57мм (150СС), 61мм (1700СС) и 62мм (180СС). 62мм поршневой в продаже днем с огнем не найдешь, поэтому на этот движок решено было поставить обычную поршневую на 61мм.
Кстати, для тех кто не в курсе, поршневую диаметром 61мм без труда можно установить не только на двигатель «Лейки», но и на любую другую китайскую 150-ку оснащенную двигателем серии 157QMJ. Туда же, если приложить руки можно воткнуть поршневую и на 62мм, но только если позволяет «мясо» картера. Все индивидуально, нужно смотреть по месту. В любом случае — расстояние по шпилькам, что у поршневой на 61мм, что у поршневой на 62мм — одинаково.
На двигатель серии 139QMB от обычной китайской 80-сятки можно легко установить поршневую 39мм (45СС), 47мм (72СС), 50мм (84СС)

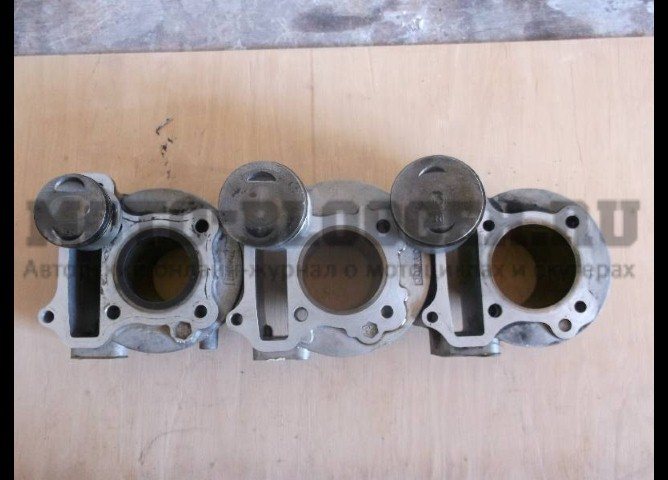

Слева направо: 39мм (45СС), 47мм (72СС), 50мм (84СС)
Установка фаз газораспределения ч2 (по-колхозному — зажигания)
Не сбивая поршня с ВМТ — ориентируем распределительный вал так, чтобы большое отверстие и риски на его звездочке стали как показано на фото и с одновременным одеванием цепи устанавливаем распределительный вал в постель.
В идеале — риски на звездочке должны стать строго параллельно плоскости разъема крышки клапанов. На практике к сожалению такой точности добиться сложно. И связано это в основном с растяжением цепи ГРМ. И с этим ничего не поделаешь — либо менять цепь ГРМ на новую либо ловить фазу перекидкой зубьев, но этот метод установки фаз газораспределения лично для меня не приемлем.
Ориентируем постель распределительного вала меткой в виде букв «E» и «X» к выпускному каналу и устанавливаем постель.
Затягиваем крест накрест гайки постели затем затягиваем два болта на боковом приливе ГБЦ.
Шаг 3
Следующий шаг – надеть кольца на поршень. В связи с тем, что двухтактные двигатели вносят много путаницы, всегда следует отсчитывать кольца с верхней части поршня. Если на поршне есть два кольца, и мы не можем сразу надеть нижнее кольцо, сначала мы надеваем его на верхнюю канавку, а затем переводим его на нижнюю – стоит помочь иглой или булавкой.
Установка нижнего кольца через верхнюю канавку
В случае поршней с двумя кольцами следует также обратить внимание на то, имеет ли комплект два одинаковых кольца, или одно предназначено для установки в нижней канавке, а другое – в верхней. После вставки колец установите их замки так, чтобы в прорези были защелки для кольца
Неправильная установка замков практически невозможна, так как, случись такое, разместить поршень в цилиндре было бы попросту нереально.
Подготовка
Чтобы у вас потом не было зеленых соплей по-поводу того, что тюнинговая поршневая не лезет в картер и вас тут якобы обманули — снимите старую поршневую с двигателя и замерьте штангенциркулем отверстие под гильзу. Если отверстие меньше чем гильза тюнинговой поршневой, «мясо» картера позволяет, руки растут оттуда откуда нужно — круглый напильник вам в помощь (только перед расточкой — разберите двигатель, соберите пустой картер на болты, расточите отвертстие, убедитесь, что поршневая входит в картер без проблем — вымойте детали от стружки и соберите двигатель по-новой. Или на крайний случай обмажьте картер и напильник солидолом, чтобы хоть как-то обезопасить себя от попадания опилок в внутрь двигателя.)
Отверстие под гильзу двигателя 162QMK (такие двигатели стоят на китайских коростах больше известных в народе как «Лейка») в стоке составляет 65 мм. Без расточки в этот картер спокойно входит поршневая 57мм (150СС), 61мм (1700СС) и 62мм (180СС). 62мм поршневой в продаже днем с огнем не найдешь, поэтому на этот движок решено было поставить обычную поршневую на 61мм.
Кстати, для тех кто не в курсе, поршневую диаметром 61мм без труда можно установить не только на двигатель «Лейки», но и на любую другую китайскую 150-ку оснащенную двигателем серии 157QMJ. Туда же, если приложить руки можно воткнуть поршневую и на 62мм, но только если позволяет «мясо» картера. Все индивидуально, нужно смотреть по месту. В любом случае — расстояние по шпилькам, что у поршневой на 61мм, что у поршневой на 62мм — одинаково.
Слева направо: 61мм, 57мм
На двигатель серии 139QMB от обычной китайской 80-сятки можно легко установить поршневую 39мм (45СС), 47мм (72СС), 50мм (84СС)
Слева направо: 39мм (45СС), 47мм (72СС), 50мм (84СС)
Подготовка к процедуре
Начать нужно с наружной чистки скутера от грязищи, песка, пыли. Сами работы необходимо проводить в закрытом помещении, где нет риска попадания вовнутрь устройств мусора снаружи. Допускается воплощение операций на открытом воздухе, но с соблюдением критерий:
- температура воздуха должна составлять 18-25 градусов;
- слабенький либо отсутствие ветра;
- наличие ровненькой твёрдой поверхности для ремонта – бетон либо асфальт подходят идеальнее всего;
- открывать внутренности скутера не рекомендуется в течение хотя бы 2-ух часов после отключения мотора в целях безопасности.
Для крепежа будет нужно приготовить коробку с ячейками под каждый тип, что не утратить и не спутать местами разновидности. Работа может занять около часа зависимо от уровня подготовки. При отсутствии опыта лучше позвать ещё 1-го человека на помощь и пристально фиксировать, что было извлечено (и в какой последовательности), чтоб собрать тс верно после всего.
