Замена бензонасоса Форд Фокус 2: доступные способы

Топливный насос Форд Фокус 2: замена

На модели Форд Фокус 2 бензонасос установлен так, что специального технологического отверстия для его обслуживания попросту нет. Это касается как дорестайлинговых версий Фокус II, так и моделей уже после рестайлинга. Имеется только заглушка, под которой отверстия недостаточно для извлечения модуля.

Отсутствие отдельного лючка бензонасоса означает следующее:

  1. официально замена модуля осуществляется только после снятия бензобака с автомобиля (способ сложный);
  2. чтобы снять бензонасос ФФ2 без снятия бензобака, потребуется дополнительно вырезать в полу автомобиля отверстие под задними сидениями (часто практикуется при самостоятельном обслуживании);

Важно понимать, что каждый из указанных способов замены позволяет снять на Форд Фокус бензонасос, однако также нужно учитывать плюсы и минусы того или иного метода извлечения модуля

Снятие бензобака  для замены топливного насоса

Метод замены со снятием топливного бака является официальным, так как в кузове нет необходимости проделывать отверстие, выполнять резку днища и т.д.

Данный способ замены предполагает получение свободного доступа к нижней части автомобиля. Для этого необходимо загнать автомобиль на смотровую яму, эстакаду или поднять на подъемнике.

Для замены со снятием бака потребуется подготовить набор ключей, молоток, отвертку (плоскую) и проникающую смазку типа WD-40, а также ветошь.

Перед снятием крепежа, болты и гайки следует обработать смазкой. Затем потребуется сбросить давление в системе питания, сняв реле К4 (дорестайлинговые модели) или реле R19 (после рестайлинга). Отключив предохранитель бензонасоса Форд Фокус, мотор следует завести и ждать, пока он не заглохнет.
Сначала следует снять тепловой экран топливного бака. Далее следует обнаружить пару трубопроводов возле бака, которые отсоединяются путем нажатия на фиксаторы (с одной стороны подковыривается и вытаскивается белая защелка из пластика, затем надавливается фиксатор и происходит размыкание).
Следующий шаг — удаление трубопровода заливной горловины (ослабляется хомут, стягивается трубка с выходного патрубка). Теперь нужно открутить три болта крепления металлических лент, которые удерживают бак.
Теперь можно снимать бензобака (предварительно из него откачивается топливо при помощи груши или бензостойкого шланга). Далее внешняя поверхность бака очищается от грязи, после чего модно откручивать прижимное кольцо из пластика.
Выполнив данную процедуру, можно извлекать топливный стакан из бака, после чего выполняется проверка, ремонт или замена насоса

При установке нового насоса важно учитывать, что на корпусе есть стрелка, которую следует совместить с риской, выполненной на топливном баке.
Установив насос, следует затянуть прижимное кольцо. Учитывайте, что кольцо из пластика, то есть сильно затягивать его не следует. Важно добиться надежной фиксации модуля, при этом не перетянуть кольцо.

Важно добиться надежной фиксации модуля, при этом не перетянуть кольцо.

Как поменять бензонасос Форд Фокус 2 без снятия бака

Второй метод замены неофициальный, так как лючок под бензонасос потребуется вырезать. Помните, подобные работы могут привести к случайному возгоранию топлива! Также минусом является то, что после вырезания лючка в днище данные участки могут быть подвержены активной коррозии.

Для выполнения работ потребуется подготовить:

  • ножницы для резки металла;
  • болгарку и дрель;
  • напильник;
  • шуруповерт.

Также желательно подготовить кисточку, антикоррозийные составы или мастику для обработки металла. Это позволит предотвратить развитие коррозии днища и защитить металл от воздействия влаги.

Для замены насоса в баке без его снятия нужно выполнить следующее:

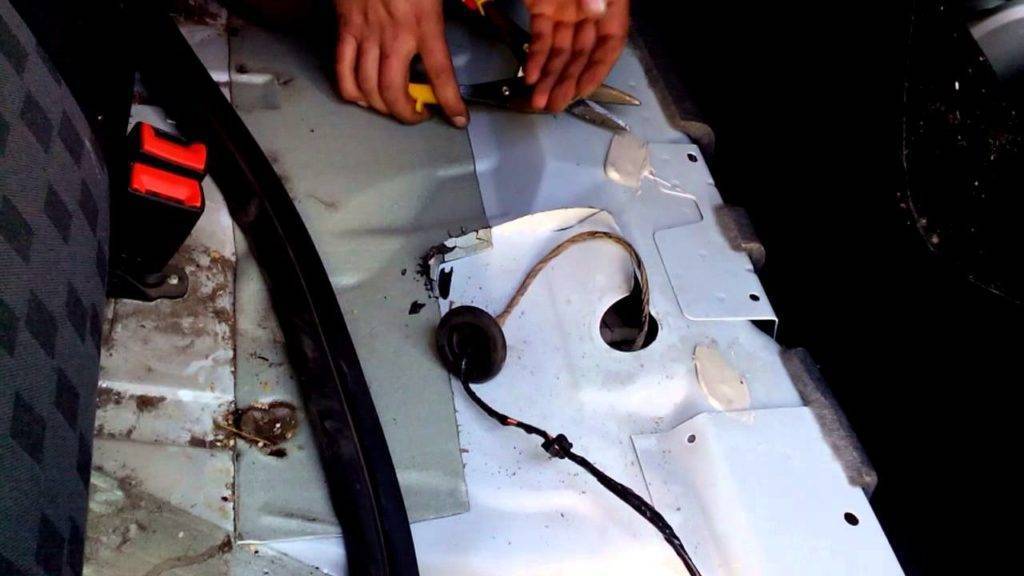

проделать отверстие в полу под задним сидением (желательно заранее сделать шаблон)

Отверстие делается болгаркой или ножницами;
далее от насоса отсоединяются клеммы, патрубки (ветошью нужно закрыть концы топливопровода);
деревянным бруском следует сбить кольцо-фиксатор и выкрутить кольцо;
теперь насос можно извлечь, предварительно очистив верхнюю часть бака от грязи, чтобы мусор не попал внутрь;
С учетом того, что края проделанного отверстия будут ржаветь, х необходимо обработать антикором, поле чего покрасить.
Также важно после установки насоса не оставлять отверстие без заглушки (игнорирование данного правила приведет к тому, что воздух на скорости будет создавать шум). Часто проблему решают путем установки лючка от другого авто. Например, подходит лючок от ВАЗ «десятки».

Например, подходит лючок от ВАЗ «десятки».

Замена топливного фильтра Ford Focus 2

Блок предохранителей форд фокус 2

Итак, чтобы самому поменять фильтр, придется попотеть. В идеале работа выполняется на подъемнике, но при желании можно обойтись смотровой ямой и парой домкратов. Главное – выкатать максимум бензина перед началом работы: и бак будет легче, и вероятность его пролить меньше.

Для безопасности рассоединения топливной магистрали нужно сбросить давление – проще всего это сделать, вытащив при работающем двигателе предохранитель бензонасоса. Его номер – F12.

Теперь можно приступать к снятию бака. Очень желательно выполнять работу вместе с помощником. Операции по порядку:

Откручиваем теплозащитный экран с одной стороны и отгибаем его вниз.

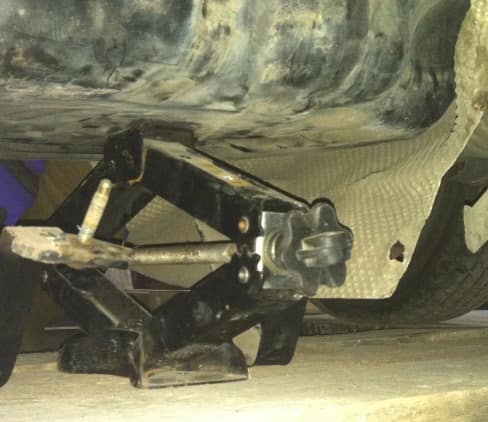

Подпираем бензобак домкратом или, если работа ведется на подъемнике, телескопической стойкой, чтобы снять нагрузку с лент крепления.

Откручиваем болты крепежных лент и снимаем сами ленты.

Отсоединив от бака все доступные шланги и патрубки, аккуратно отпускаем его так, чтобы получить доступ к верхней части, но не натянуть проводку. Снимаем разъем топливного модуля и штуцер топливной магистрали, нажав на быстросъемные пластиковые фиксаторы по бокам.

Последний разъем на баке находится ближе всего к краю. Также отсоединяем его, но, скорее всего, его придется залить WD-40 – в этом месте обычно задерживается грязь, и легко снять колодку не получится.

Теперь, максимально подняв машину с более удобной стороны и одновременно убрав домкрат из-под бака, выводим его наружу. Можно снимать сам модуль бензонасоса – он удерживается пластиковой гайкой, которую нужно стронуть с места аккуратными ударами через деревянную проставку и затем полностью отвернуть рукой.

Извлеченный насос переворачиваем над какой-нибудь подходящей емкостью, чтобы слить из его стакана бензин. Затем отсоединяется нижняя крышка модуля – сетка может сняться вместе с ней или останется на насосе.

Остается только выбросить ее и надеть на входной патрубок насоса новую, затем собрать корпус топливного модуля и установить его на место. Главное – правильно отцентровать его при затяжке гайки, так как он может сесть с небольшим перекосом, и уплотнительное кольцо не обожмется.

Операции по установке бака в принципе полностью обратны порядку снятия. Перед окончательной затяжкой креплений стоит покачать бак из стороны в сторону, чтобы он встал без напряжения – иначе при дальнейшей езде под воздействием вибрации могут появиться усталостные трещины. Установив бак и проверив все крепления и разъемы, вставим на место предохранитель прикуривателя и несколько раз включим зажигание, чтобы бензонасос выгнал воздух из магистрали, насколько это возможно – полностью она прогонится только после запуска.

Видео замены топливного фильтра на Форд Фокус 2

Метод со снятием бака

Для начала рассмотрим, как меняется бензонасос на Фокус 2 по рекомендации автопроизводителя, то есть с демонтажем топливного бака.

Для проведения работ никакого спец оснащения не потребуется, достаточно наличия стандартного набора инструментов, а также смотровой ямы.

Операцию по замене лучше выполнять с помощником. При этом следует проследить, чтобы топлива было меньше половины бака.

Алгоритм работ такой:

Ставим авто на яму;
Извлекаем предохранитель, отвечающий за работу насоса, запускаем двигатель и ждем его остановки. Таким образом просто сбрасываем давление в топливной системе;

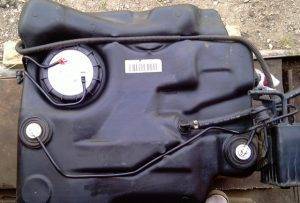

Забираемся под автомобиль и в задней части авто находим пластиковый бак;
Выкручиваем болты крепления теплового экрана от бака, а сам экран отводим вниз;

Возле задней балки закреплен адсорбер, к которому подходят два трубопровода. Эти трубки отсоединяем от адсорбера (отверткой нажимаем на фиксаторы и стаскиваем трубопроводы);

Перед баком находим две магистрали, по одной движется топливо, другая трубка адсорбера. От этих магистралей отсоединяем трубопроводы, идущие от резервуара. На одной из трубок фиксатор – двойной, одна часть которого поддевается отверткой и вытаскивается, вторая – зажимается пальцем, после чего трубопровод можно стянуть. На второй трубке фиксатор обычный – зажимаем на нем язычок и стаскиваем трубопровод. Отсоединяем трубки аккуратно, поскольку из них может политься немного бензина;
Находим хомут крепления трубопровода заливной горловины к баку. Послабляем его и отводим вверх по трубе. Аккуратно стягиваем трубопровод с выходного патрубка бака
Обратите внимание, что топлива в баке должно быть меньше половины иначе все зальет;

Чуть в стороне патрубка располагается еще один трубопровод – отвода паров. На нем нажимаем кнопку и стаскиваем трубку
Если кнопка не нажимается, аккуратно постучите по всему узлу крепления;

Ставим специальную подпорку под бак или используем деревянный столбик или отрезок трубы;
Головкой на 13 выкручиваем три болта крепления металлических лент, удерживающих резервуар (два в задней части, и один – перед баком);

Удерживая с помощником бак, убираем подпорку и опускаем резервуар немного вниз;
Если топлива много, можно его откачать в канистру, воспользовавшись топливооткачивающим шлангом с «грушей» (после опускания бака шланг несложно будет просунуть в выходной патрубок трубопровода заливной горловины);
Добираемся и отсоединяем от бензонасоса проводку (для этого нажимаєм на фиксатор на фишке проводов отверткой);

Правильно позиционируя (сдвигами вперед и в стороны, чтобы пролез патрубок) опускаем резервуар еще ниже. Обратите внимание, что еще одна тонкая трубка проходит возле заливного шланга. Она крепиться с помощью хомута. Снимаем последний с помощью отвертки и демонтируем трубку. Вместо старого хомута рекомендуем поставить обычный зажимной. Дальше отстегните еще одну трубку адсорбера она находится в задней части бака. Снимите бензобак. Остальные работы проводятся на демонтированном резервуаре;

Тщательно очищаем верхнюю поверхность топливной емкости от пыли и грязи, а также хорошо его обдуваем сжатым воздухом;

Бензонасос фиксируется прижимным откручивающимся кольцом из пластика. Для отвинчивания крепежа применяется специальный инструмент, хотя можно обойтись и без него

Молотком через деревянную наставку наносим удары по выступам на кольце, чтобы сорвать с места;

Сняв кольцо, аккуратно извлекаем насос;

Перед установкой нового узла оцениваем степень загрязнения резервуара, и при надобности его промываем;
При установки нового насоса важно его правильно расположить. Для этого вверх на корпусе имеется стрелка, которую совмещаем с риской, сделанной на баке возле отверстия под электронасос;

Фиксируем узел крепежным кольцом

Обработайте резьбу кольца WD-40. Затягивать нужно хорошо, при этом следует учитывать, что кольцо пластиковое, поэтому чрезмерной силы прилагать не стоит. Для надежной фиксации используйте туже деревянную наставку и молоток;
Ставим на место резервуар с новым насосом на авто, фиксируем болтами и подсоединяем обратно все элементы.

При монтаже особое внимание следует уделить затяжке хомутов и правильному положению фиксаторов. Все места соединения должны хорошо быть затянутыми, чтобы исключить подтекания топлива

Рекомендуем на первых порах после замены бензонасоса периодически осматривать места соединения всех патрубков, чтобы в случае подтека топлива своевременно это заметить и устранить подтяжкой хомутов.

Зачем нужно реле

Как правило, различные механизмы автомобиля подключаются через предохранитель, но топливный насос настолько мощный, что для него предусмотрели реле. На автомобилях Ford Focus оно может находиться в двух местах, в зависимости от года выпуска. На старых моделях, выпущенных до рестайлинга 2 поколения «Форд Фокус», реле расположено в чёрном ящике (блоке) и в салоне. Второй блок зафиксирован прямо под перчаточным ящиком.

Будет полезно: Ремонт и замена оборудования на Ford Focus III своими руками – Инструкции по ремонту и замене оборудования на авто Ford Focus III


Реле насоса отмечено на схеме как К4

На новых рестайлинговых моделях реле устанавливается в монтажном блоке, в салоне.


Реле бензонасоса отмечено на рисунке как R19

Определить неисправность реле можно как по работе самого бензонасоса, так и принудительно. По сути, именно реле включает и выключает насос, отталкиваясь от показателей давления в системе. Когда давление повышается, то реле отключает насос, и наоборот, давление снижается — включает. Если насос не будет отключаться через определённые промежутки времени, можно сделать вывод о порче реле.

Чтобы проверить работу реле напрямую, следует замкнуть два вертикальных контакта из пяти. Насос должен включиться. Замена реле несложная. Проводится, как и любая замена больших предохранителей, без использования специальных инструментов. Нужно просто вынуть старое и поставить новое реле своими руками.

Если замена насоса будет проводиться в СТО, рекомендуем требовать от работников гарантию качества устанавливаемых деталей. Вдобавок советуем покупать оригинальные запчасти при самостоятельной замене, чтобы они прослужили долго.

Первый способ демонтажа бензонасоса

Начнем рассмотрение процесса замены с официального метода, предполагающего демонтаж топливного бака. Здесь не так много этапов, но потребуется эстакада, смотровая яма или подъемник.
Также необходимо сбросить давление в системе горючего. Чтобы сделать это, на выключенном зажигании достаем предохранитель бензонасоса F111, выполняем запуск мотора и вырабатываем все горючее на холостых оборотах, чтобы очистить трубки от бензина.

Дальнейшие действия по демонтажу узла будут такими:

Убираем клемму с аккумулятора;
Когда машина находится на эстакаде, перемещаемся под днище;
Демонтируем топливный фильтр;
Выкручиваем две гайки головкой на 10, удерживающие теплозащитный кожух бака, отводим деталь в сторону;
Удаляем трубки с адсорбера, размещенного за баком. Для этого потребуется надавить на клавишу фиксатора и вытащить шланг;
Спереди бака удаляем топливный шланг с патрубка, вытащив с помощью отвертки белый пластмассовый крепеж. Горючее может быть под давлением, так что убирать трубку необходимо аккуратно, чтобы топливо не брызнуло;
Удаляем шланг горловины бака, который находится на поверхности емкости и удерживается хомутом. Послабляем хомут, выкрутив винт, после чего снимаем шланг. Помните, что при уровне топлива выше трубки, бензин может вытечь из емкости;
Убираем воздухоотводный тонкий патрубок возле заливного отверстия, высвободив изделие от хомута;
С помощью головки на 13 выкручиваем крепежные болты, удерживающие бензобак на кузове автомобиля, но делаем это не полностью. Заводим руку между днищем и передней зоной емкости, убираем контакты крышки люка сверху. Для этого потребуется надавить на крепеж разъема и убрать колодки контактов;
Теперь можно полностью снять бак, вытащив его вперед и вниз
Хорошо очищаем поверхности от грязи и пыли, уделив особое внимание зоне возле топливного модуля;
Достаем пластмассовую резьбовую шайбу, используя деревянную проставку

Нужно упереть ее в ребро шайбы и легкими ударами выкрутить шайбу из ее крепежного места;
Осторожно достаем сборный модуль, оцениваем внутренние поверхности бака и объемы взвеси в горючем
Если потребуется промываем емкость.

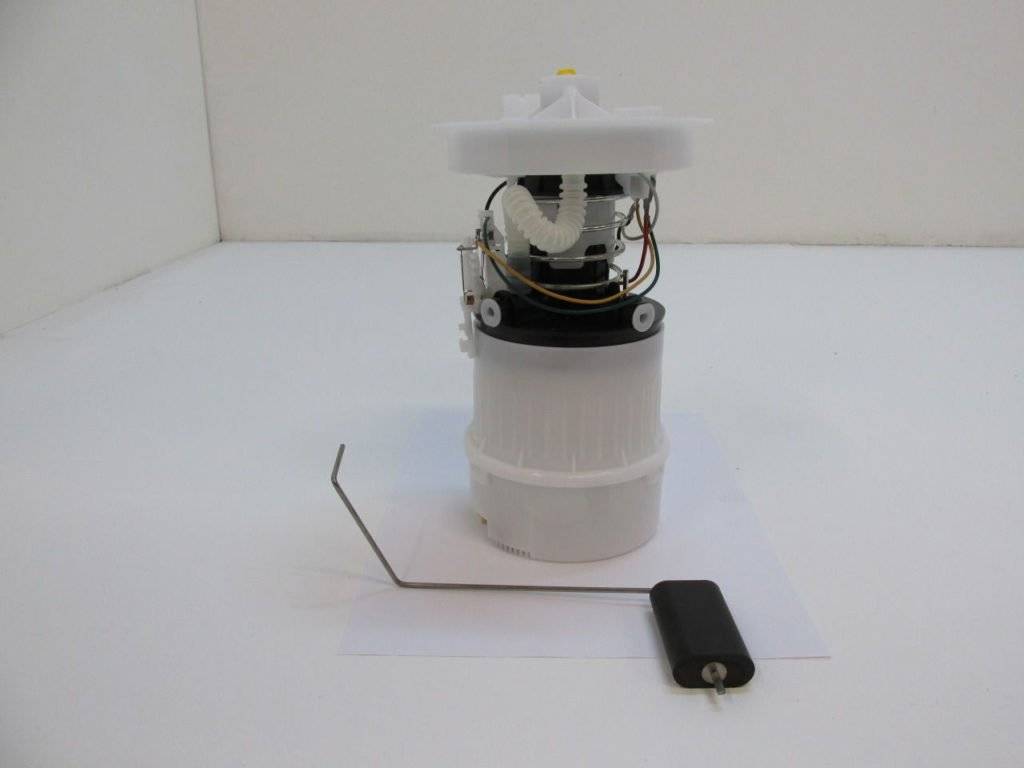

Установка нового бензонасоса выполняется по меткам, путем совмещения риски на бензобаке и стрелки на самом насосе. Сборка агрегата и его монтаж производится в обратной последовательности.

Симптомы неисправности бензонасоса на Форд Фокус 2

Замена топливного насоса Форд Фокус 3 своими руками видео Обнаружить подобного рода проблему довольно просто. Среди основных признаков неисправности следует выделить следующие:

  • автомобиль отказывается , так и на «холодную»;
  • во время езды вы наблюдаете рывки и подёргивания, а также сопутствующее им снижение оборотов;
  • на холостом ходу четко слышны различные шумы, в особенности в задней части автомобиля.

Если вы заметили данные симптомы, не стоит сразу же покупать новый бензонасос и менять его. Для начала нужно провести проверку и удостовериться, что проблема именно в нем.

Как проверить исправность бензонасоса

Диагностика топливного насоса включает в себя проверку давления и питания в магистрали.

В первую очередь следует прислушаться — при включении зажигания в первые несколько секунд вы должны услышать характерный звук(писк) работы электрического насоса. Это и есть бензонасос. При включении зажигания, как и писалось выше, он создает необходимое давление в системе.

Обратить особое внимание на предохранитель, который расположен рядом с блоком управления и при его поломке просто, заменить на новый элемент. Далее нужно проверит реле, которое спрятано под приборной панелью. Необходимо снять с него крышку и включить зажигание

Если все работает нормально – вы услышите щелчок, если этого не произошло – устройство нужно менять

Необходимо снять с него крышку и включить зажигание. Если все работает нормально – вы услышите щелчок, если этого не произошло – устройство нужно менять

Далее нужно проверит реле, которое спрятано под приборной панелью. Необходимо снять с него крышку и включить зажигание. Если все работает нормально – вы услышите щелчок, если этого не произошло – устройство нужно менять.

Давление нужно проверять посредством манометра, который подключается к топливной рампе. Если после нажатия педали газа прибор не реагирует – пришло время начинать ремонтные работы.

Инструменты для замены бензонасоса на Форд Фокус 2

Данная процедура не отличается особой сложностью, а из инструмента вам потребуется:

  • ножницы по металу.
  • исправный бензонасос.
  • плоская отвертка.

Что касается последнего пункта, то здесь есть одна важная рекомендация – не стоит жалеть деньги и приобретать устройства сомнительно производства. В данном случае лучше купить оригинальную запчасть, чтобы обеспечить нормальную работу топливной магистрали авто.

Где находится бензонасос у Форд Фокус 2

Ford Focus 2 – один из самых продаваемых городских хэтчбеков. И несмотря на то, что уже вышло третье поколение этого авто, популярность 2-го Фокуса не падает.

Одним из достоинств этого авто можно отметить широкую линейку силовых агрегатов, которая включает в себя 6 модификаций бензиновых моторов, и это не считая дизелей. Все бензиновые двигателя обладают современной конструкцией и оснащаются инжекторными системами питания.

Самым конструктивно сложным в устройстве механической части инжектора является электрический бензонасос.

Устанавливается узел непосредственно в топливном баке, из которого и осуществляется заполнение бензином под давлением всей систему питания.

Точное месторасположение – на верхней части бака, поэтому добраться до узла не так просто.

Важные моменты

Откручивать топливопроводы с насоса нужно крайне осторожно и ни в коем случае не направлять трубки в лицо или в сторону передних сидений, так как бензин в них находится под давлением. Лучше всего откручивать трубки, предварительно обмотав соединительные муфты ветошью.
Так как после всех вышеуказанных операций в полу салона появляется круглая дыра, её необходимо заделать. Для этого подойдёт квадратная металлическая пластина (размеры: 30 на 30 см), в углах которой высверливаются отверстия

Пол в салоне тонкий, так что пластина легко крепится на 4 самореза. Это надёжно защитит насос от повреждений.
Для того чтобы было легче прорезать напольную панель ножницами, можно предварительно просверлить ряд отверстий там, где будет проходить разрез. Сделать это можно обычной электродрелью. Однако сверло не должно быть слишком длинным, поскольку в этом случае есть риск задеть бензобак (а повредить его очень легко, так как на Форд Фокус 2 он пластмассовый).

Для этого подойдёт квадратная металлическая пластина (размеры: 30 на 30 см), в углах которой высверливаются отверстия. Пол в салоне тонкий, так что пластина легко крепится на 4 самореза. Это надёжно защитит насос от повреждений.
Для того чтобы было легче прорезать напольную панель ножницами, можно предварительно просверлить ряд отверстий там, где будет проходить разрез. Сделать это можно обычной электродрелью. Однако сверло не должно быть слишком длинным, поскольку в этом случае есть риск задеть бензобак (а повредить его очень легко, так как на Форд Фокус 2 он пластмассовый).

Конечно, способ замены насоса, приведённый в этой статье, трудно назвать красивым. Но у него есть три несомненных плюса. Во-первых, это быстро, во-вторых, просто, так что выполнить эту задачу сможет даже начинающий автолюбитель. И наконец, это дёшево, потому что не нужно будет платить автомеханикам в сервисе за полное снятие бензобака и за массу сопутствующих операций.

Замена бензонасоса на автомобиле «Форд Фокус»

Снятие бензобака и демонтаж насоса — процедуры довольно трудоёмкие. Однако российский умельцы придумали, как добраться до нужных элементов, не снимая бензобак.

Меры предосторожности

При замене бензонасоса возможно вытекание и разбрызгивание топлива. Поэтому все работы следует выполнять на открытом воздухе. Если же вы решили выполнять работу в гараже, то его необходимо полностью проветрить. Для защиты используйте резиновые перчатки и респиратор.

Порядок действий при замене насоса

Перед началом работ убедитесь, что автомобиль неподвижен. Включите первую передачу и поднимите рукоятку стояночного тормоза.

Кроме нового насоса, вам понадобятся следующие инструменты и расходные материалы:

ножницы по металлу;

комплект гаечных ключей;

старая ткань или ветошь.

Выполните действия в следующем порядке:

  1. Установите на его место новый топливный насос с новым уплотнителем.

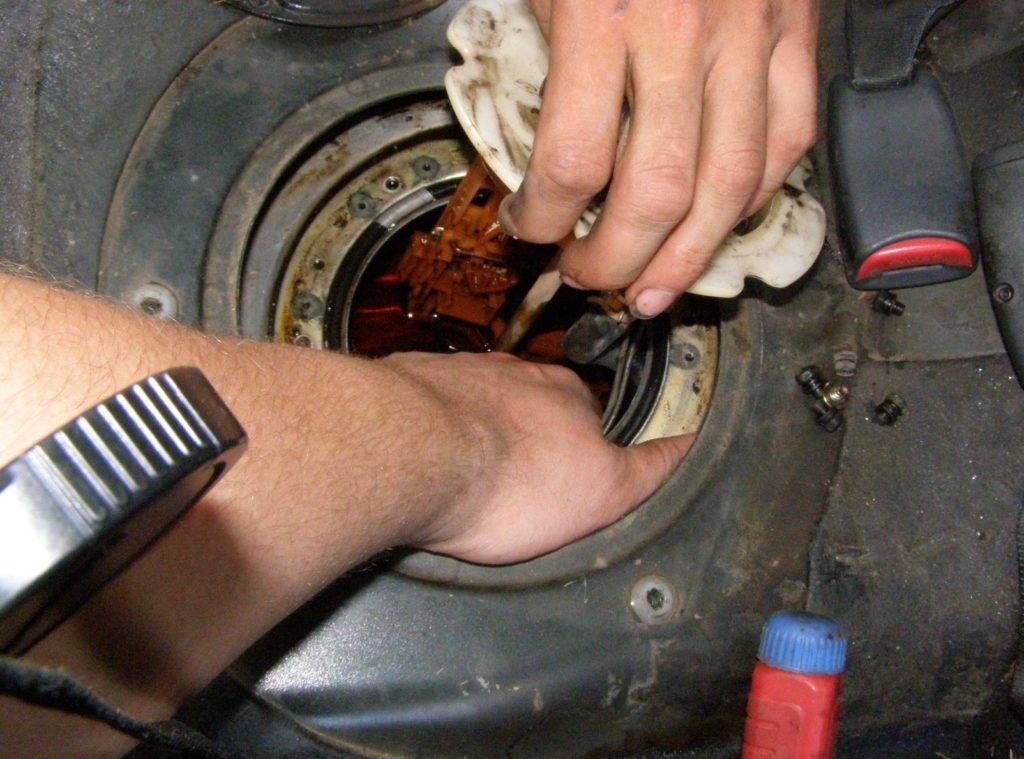

Аккуратно вытащите насос из бензобака

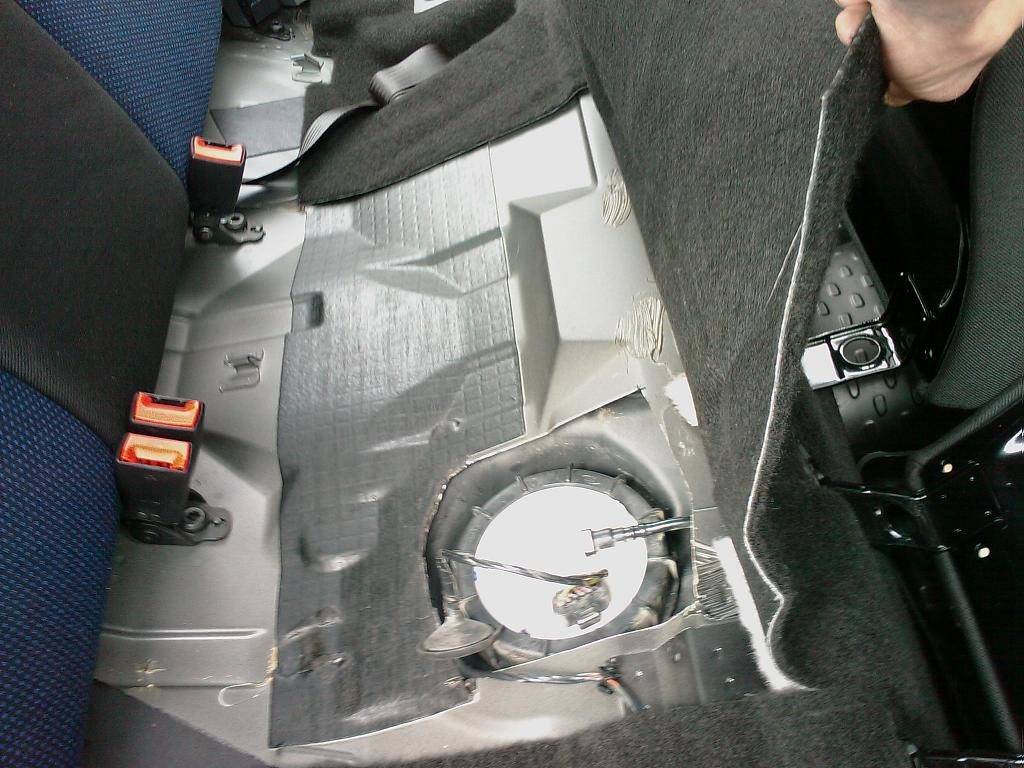

Люк топливного насоса расположен под задними сидениями автомобиля

При демонтаже следует ножницами по металлу увеличить отверстие, в котором установлен бензонасос

Установите новый насос на место старого

Полезные советы

Работу выполняйте крайне аккуратно, чтобы не повредить топливные магистрали. Не направляйте трубки с бензином себе в лицо — топливо находится в них под высоким давлением.

Если вы никогда не работали ножницами по металлу, сначала по окружности тонким сверлом проделайте несколько отверстий. Это заметно облегчит процесс резки. При этом старайтесь не задевать пластмассовый корпус бензобака.

После установки нового насоса необходимо каким-либо образом закрыть вырезанное отверстие. Некоторые автовладельцы просто заклеивают его малярным скотчем, другие вырезают из листового металла крышку и крепят её к поверхности. Затем коврик и подушки задних сидений возвращаются на место.

Как проверить бензонасос?

Прежде чем выносить устройству смертный приговор, специалисты рекомендуют проверить его. Тестирование или диагностика будет включать в себя проверку электропитания, а также давление

Первым делом необходимо обратить внимание на предохранитель топливного насоса. «Форд Фокус 2» оснащается таковым в любой комплектации

Он расположен в непосредственной близости от блока управления.


Если компонент неисправен, его следует заменить. Возможно, это вернет прибор к жизни. Далее проводят диагностику реле, которое скрыто под приборной панелью. Нужно снять с устройства защитную крышку и затем включить зажигание. Если с реле все хорошо, тогда водитель услышит характерный звук, похожий на щелчок. Если после включения зажигания ничего не произошло, насос сломан. Уровень давления проверяют с помощью манометра, который предварительно подключается к топливной рампе. Если в момент нажатия на педаль акселератора измерительный прибор никак не реагирует, автомобилю требуется замена топливного насоса.

Полезные сведения и нюансы установки фильтров

Интересно, но оригинальные фильтры в продаже для Ford Focus практически не встречаются. Тем самым производитель вынуждает менять насос целиком, в сборе. В автомобиле «Форд Фокус» используются два типа фильтров: ФГО (для грубой очистки), представляющий собой сетку, и ФТО в виде колбы.

Предназначение фильтров описывать подробно не надо. Скажем только, что они качественно очищают горючее в два этапа. Такая практика уже давно встречается в автомобилестроении: один фильтр забирает все крупные частицы сора (сетка), другой — качественно очищает топливо перед его непосредственной подачей в двигатель.

Сетка грубой очистки на Ford Focus расположена внутри насоса

Топливные фильтры на Ford Focus могут иметь различные конструкции и располагаться в разных местах, в зависимости от модификации и системы автомобиля. Например, на инжекторных ДВС выносной фильтр ФТО расположен возле бака, а сетка ФГО — внутри топливного насоса.

На Ford Focus сетка ФГО считается одноразовым, несъёмным элементом, и по заводским указаниям меняется только в сборе с насосом. Регламент замены для ФТО (выносной) – каждые 60 000 км пробега, для ФГО (погружной) – каждые 120 000 км пробега.

Заменить фильтр выносной довольно легко. Нужно залезть под машину, которую заранее поставить на подъёмник или яму. Перед этим следует надеть защитные перчатки и открыть створку или окно в гараже для выхода паров бензола. В целях обеспечения пожарной безопасности рекомендуется отключить все нагревательные устройства.

Далее нужно действовать в такой последовательности:

  1. Залить немного горючего в бак, завести мотор и подождать, пока он заглушится (заканчивается топливо в системе — сбрасывается давление).
  2. Фильтр крепится к кузову болтом, его и надо отвернуть.
  3. Отсоединить топливные шланги, идущие на фильтр (заранее подготовить пустую ёмкость, в которую будет выливаться горючее, оставшееся в трубках).
  4. Затем фильтр можно снять, отсоединив от хомута.
  5. В хомут затянуть новый ФТО.

Видео: снятие топливного фильтра Ford Focus 1

Крайне важно не забыть маркировать трубки, шланги и штуцера, которые снимаем. Фильтр выносной «Форд Фокус» расположен отдельно от насоса. Фильтр выносной «Форд Фокус» расположен отдельно от насоса

Фильтр выносной «Форд Фокус» расположен отдельно от насоса

Когда устанавливается новый фильтр, следует обратить внимание на стрелку, помеченную на корпусе. Она указывает, какой стороной фильтрующий элемент должен смотреть на двигатель (т. е

фильтр надо поставить так, чтобы он был направлен стрелкой к мотору автомобиля)

е. фильтр надо поставить так, чтобы он был направлен стрелкой к мотору автомобиля).

Стрелка на фильтре должна смотреть на двигатель во время установки

Замена сетки проводится вместе с заменой насоса. Однако находятся такие автомобилисты, которые умеют чистить сетку, не меняя её. Существует и другой вариант: поставить на входе родного топливного насоса сетку от другой модели авто, тем самым создав добавочную фильтрацию. Это нечто вроде модернизации, призванной улучшить стабильность работы двигателя на некоторое время. На самом же деле, только полноценная замена элемента даст возможность улучшить динамические и технические показатели двигателя, если погружной фильтр уже не справляется со своими обязанностями.

Практически на всех Ford Focus сверху топливного бака прорезано отверстие, которое предусмотрено для снятия насоса с фильтром без демонтажа всего бака.

Алгоритм проведения замены выглядит так:

  1. Откидывается задний диван.
  2. По проводам, идущим к насосу, определяется его местоположение.Провода на топливный насос помогут определить его местоположение
  3. Если лючок не предусмотрен производителем, то следует ножницами по металлу вырезать и отогнуть железо ровно столько, чтобы хватило для вынимания насоса.Вырезанный ножницами лючок обеспечит свободный доступ к насосу
  4. Насос держится на гайке, которую надо отвернуть.

Видео: как снять бензонасос Ford Focus 2

После того как насос демонтируется, надо скинуть нижнюю пластмассовую крышку, защищающую сетку.

Фильтр погружной находится внутри насоса, он скрыт нижней пластмассовой крышкой

Остаётся снять погружной фильтр и заменить его. Если проводится замена насоса, то нужно установить новый агрегат на место старого. После сборки обязательно нужно закачать немного топлива в систему стартером, но не заводить мотор. Затем следует проверить соединение на наличие течи. Машину надо протестировать также и в движении. Если течи нигде нет, все шланги и трубки нормально закреплены, то нужно прогнать автомобиль на скорости по трассе, затем под горку. Так проверяется подача горючего в разных режимах езды.

Замена своими руками

Замена топливного насоса на Ford Focus осуществляется в несколько этапов. Провести работу сможет практически каждый любитель, ведь процесс сам по себе несложный. Однако замена требует особой степени внимательности.

Инструменты для работы

Любая процедура по замене должна начинаться с подготовки. В этом случае надо для начала вооружиться требуемым комплектом инструментов. Вам нужны:

  • гаечные и трубные ключи разного размера;
  • комплект отвёрток;
  • плоскогубцы;
  • растворитель ВД-40 (для обработки заржавленных гаек и болтов);
  • тряпка или ветошь;
  • ножницы по металлу;
  • защитные резиновые перчатки.

Топливный насос Focus 2: цена

На изделие американского автопрома цена за оригинал начинается от 20 000 рублей. Если вы решитесь установить неоригинальный бензонасос Ford Focus 2, купить его можно даже в два раза дешевле, а топливный насос Era на машину с двигателем 1,6 л обойдётся и вовсе в 5000 рублей.

На запчасть Форд Фокус 3 цена аналогичная.

Проверка бензонасоса

На всех двигателях американского концерна проверка топливного насоса производится по одной схеме (включая вариант USA). Для этого необходим проверочный комплект. Порядок действий такой:

  1. Подключить трубопровод с манометром к «тройнику» прибора.
  2. Подключить подводящий топливопровод к «тройнику» патрубка рампы.
  3. Убрать крышку блока защиты и коммутации.
  4. Разъединить коричневый разъем.
  5. Соединить разъем коричневого цвета с плюсовой клеммой аккумулятора.
  6. Замерить производительность насоса (норма 80-120 л/ч).

Бензонасос Focus 1

На самой распространенной модификации автомобиля с мотором 1,6 литра предохранительный элемент устанавливается на позиции №12 салонного блока. Вставка подает напряжение на реле силовой магистрали, и оно проходит на обмотки электромотора устройства.

Реле бензонасоса: где стоит

Устанавливается в салонном блоке под номером R7

Производитель не указывает точный срок эксплуатации бензонасосов, поэтому менять их нужно в зависимости от работоспособности. Чаще всего у владельцев Фокуса начинались проблемы с работой бензонасоса при пробеге от 80 до 130 тыс. км. Дилеры, например, рекомендуют производить замену каждые 60 тыс. км.

Менять лучше на оригинальные бензонасосы, которые производятся в США. Артикулы оригинальных изделий — 1234552, 1254193, 1305354, 1309160, 1312617, 1529595. Стоимость в пределах от 3 000 до 5 000 рублей.

Также можно установить следующие аналоги:

  • Bosch (0986580412) — 5 900 р.
  • Febi (34604) — 13 500 р.
  • ERA — Messmer (775238) — 9 000 р.

Чтобы сэкономить, можно заменить бензонасос Ford Focus на вазовский (0 580 453 453). Этот дешевый насос устанавливается преимущественно на ВАЗ 2110. У данных изделий давление высокое, но в 2 раза ниже производительность. Как результат — вазовские насосы на Фокусах быстрее перегреваются.

Сколько стоит замена бензонасоса на Ford Focus 2

Средняя стоимость услуг по замене насоса на СТО составляет от 3200 до 4500 р. (со снятием бака). Без его снятия процедуру выполняют редко, но ее цена может быть в 2 раза меньше.

Вдобавок, необходимо менять и топливный фильтр, а это еще минимум 500 р. за работу.

На Форд Фокус 2 фильтр установлен в топливном модуле. Часто покупаемыми вариантами являются следующие фильтра:

  • LYNXauto (LF-964M) — 1400 р.
  • JS Asakashi (FS 25004) — 1600 р.

Можно, также, просто заменить сеточку фильтра на вариант от Тойоты (2321774021) — от 160 до 570 р.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
