Снятие головки блока цилиндров: правильный демонтаж ГБЦ

замена прокладки головки блока цилиндров на автомобилях ваз 2108, ваз 2109, ваз 21099

При обнаружении течи моторного масла или охлаждающей жидкости в местах соединения головки блока с блоком цилиндров снимите головку блока и замените прокладку головки блока. Течь может возникнуть также из-за коробления головки блока вследствие перегрева.

ПРЕДУПРЕЖДЕНИЕ Прокладка головки блока разовая, поэтому при каждом снятии головки блока прокладку головки блока необходимо заменять.

1. Отсоедините провод от клеммы «-» аккумуляторной батареи.

2. Отсоедините провод от датчика температуры охлаждающей жидкости.

3. Отсоедините провод от датчика давления масла. 4. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия»). 5. Слейте охлаждающую жидкость (см. «Замена охлаждающей жидкости»). 6. Снимите термостат (см. «Снятие и установка термостата»). 7. Отсоедините приемную трубу глушителя от выпускного коллектора (см. «Замена приемной трубы глушителя»). 8. Снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра»). 9. Снимите переднюю крышку ремня привода распредвала (см. «Замена на автомобилях ваз 2108, ваз 2109, ваз 21099 ремня привода распредвала и регулировка натяжения ремня»). 10. Снимите крышку головки блока (см. «Регулировка зазоров в приводе клапанов»).

11. Зафиксируйте от проворачивания шестерню распредвала, вставив отвертку в его отверстие и уперев в шпильку; ослабьте затяжку болта крепления шестерни распредвала (для наглядности операция показана на снятом с автомобиля ваз 2108, ваз 2109, ваз 21099 двигателе).

12. Снимите ремень привода с шестерни распредвала, натяжного ролика, зубчатого шкива водяного насоса, отведите ремень в сторону (см. «Замена на автомобилях ваз 2108, ваз 2109, ваз 21099 ремня привода распредвала и регулировка натяжения ремня»).

13. Выверните болт крепления шестерни распредвала и снимите его вместе с шайбой (для наглядности операция показана на снятом двигателе).

14. С помощью двух отверток снимите шестерню с распредвала. При этом не повредите сальник распредвала (для наглядности операция показана на снятом с автомобиля ваз 2108, ваз 2109, ваз 21099 двигателе).

15. Ослабьте затяжку хомута и отсоедините шланг подачи топлива к топливному насосу. 16. Отсоедините от карбюратора шланги и провода, тягу привода воздушной заслонки и трос привода дроссельной заслонки (см. «Снятие и установка карбюратора»).

17. Отсоедините центральный высоковольтный провод от крышки распределителя зажигания.

18. Отожмите отверткой пружинный зажим и отсоедините колодку с низковольтными проводами от клеммы распределителя зажигания. 19. Отсоедините трубку от вакуумного корректора распределителя зажигания. 20. Отсоедините шланг вакуумного усилителя от впускной трубы двигателя. 21. Ослабьте затяжку хомута и отсоедините подводящий шланг радиатора от патрубка рубашки водяного охлаждения (см. «Снятие и установка радиатора системы охлаждения»).

22. Ослабьте затяжку хомута и отсоедините подводящий шланг отопителя.

23. Ослабьте затяжку хомута и отсоедините отводящий шланг отопителя.

24. Ослабьте затяжку десяти болтов крепления головки блока в указанном порядке, затем окончательно выверните болты крепления головки блока цилиндров и выньте болты вместе с шайбами.

25. Слегка приподнимите головку блока цилиндров, сдвиньте головку блока так, чтобы конец распредвала вышел из отверстия в задней крышке ремня привода, и снимите головку блока цилиндров.

Когда необходима замена прокладки ГБЦ

Визуально определить, когда деталь пришла в негодность, очень сложно

Для этого следует обратить внимание на признаки и моменты, которые подскажут, что требуется ремонт. Необходимо помнить, что они не могут на 100% подтвердить, что прокладка требует немедленной замены, но закрывать глаза на симптомы нельзя

1. Ремонт. Прокладка ГБЦ – это одноразовая деталь, которая нуждается в замене при любой разборке двигателя. Не стоит экономить и оставлять старую, даже при идеальном внешнем виде. Устранить последствия будет дороже, чем покупка новой запчасти.

2. Антифриз в цилиндрах и пятна на щупе. Бывают случаи, когда прокладка прогорает между отверстиями, и в масло начинает попадать охлаждающая жидкость. Тогда на щупе образовывается пена, а также уменьшается уровень антифриза

Чтобы окончательно удостовериться в этом, следует обратить внимание на глушитель. Белый дым или густой пар говорит, что в цилиндрах присутствует жидкость

3. Течь моторного масла. Прокладка негерметична и пропускает техническую жидкость. Однако сначала следует узнать степень натяжения головки. Бывают моменты, когда она не закреплена как необходимо. Проверку можно сделать самостоятельно. Нужно только учесть последовательность и усилие затяжки шпилек. Для этого используется динамометрический ключ и руководство по эксплуатации. Если затянуть шпильки в неправильной последовательности, то образуется просвет, через который проникает масло. А чрезмерное усилие может сорвать крепежные элементы в гнездах.

Если течь исчезла, значит, причина была в протяжке. Если осталась – поможет только замена прокладки ГБЦ.

4. Пятна в антифризе. При неисправной прокладке масло попадает в охлаждающую жидкость, и образуется налет в радиаторе или расширительном бачке. Проверить это можно следующим образом. Открутив крышки емкостей, визуально убедиться в наличии посторонних примесей в технических средствах.

5. Пузырьки в радиаторе либо бачке. К их образованию приводит попадание выхлопных газов через прокладку ГБЦ в охлаждающую жидкость.

Описание

В этом видеоролике я покажу как снять со струйного принтера Canon Pixma iP7240 печатающую головку и промыть её. Если после длительного простоя ваш принтер стал полосить и прочистка сопел, а также глубокая прочистка средствами драйвера не помогает, надо купить промывочную жидкость того же производителя что и используемые вами чернила, снять печатающую головку и промыть её. Также необходимо заранее подготовить с десяток бумажных салфеток, неглубокую емкость по габаритам головки (очень хорошо подходит чайное блюдце), шприц 5 — 10 мл и набраться терпения, так как промывка может занять достаточно много времени в зависимости от степени загрязнения вашей печатающей головки. Итак, для того чтобы снять ПГ надо открыть верхнюю крышку на включенном принтере как для замены картриджей. После того как головка с картриджами остановится в положении для замены картриджей необходимо выдернуть шнур питания принтера из розетки. Вынимаем все картриджи, сдвигаем блок головки примерно на сантиметр вправо и оттягиваем рамку с наклейками цветов картриджей, которая и фиксирует головку, на себя до щелчка и фиксации рамки. В передней части блока картриджей вы увидите вертикальные ребра, если вы пальцем пошевелите самое большое ребро, то почувствуете и увидите что головка свободно шевелится. Далее аккуратно, без лишних усилий берем головку за большое ребро и тянем на себя, одновременно поворачивая вверх, в общем надо чтобы головка вышла из направляющих пазов. Запомните эти движения, вам ведь придется её после промывки обратно вставлять! Итак, головка снята, оставляем принтер в покое, как есть и идем промывать головку! На дно блюдца кладем салфетку, ставим на неё головку дюзами вниз, естественно. Набираем полный шприц промывочной жидкости и закапываем по капельке в каждый канал, в большой можно и по две – три капли капать. По мере того как жидкость будет уходить капаем ещё и так до тех пор, пока все каналы не будут быстро пропускать жидкость, с примерно одинаковой скоростью. Периодически меняем под головкой салфетку. В конце промывки салфетка будет практически чистая, без чернил. Прерывать операцию промывки надолго нельзя! Если в головке засохнет промывочная жидкость, будет ещё хуже чем было до промывки. Так же по завершении промывки надо слегка протереть оставшиеся следы чернил и ставить головку на место. Сушить её не надо ни в коем случае. После установки головки в принтер можно капнуть ещё по капле промывочной жидкости в каждый канал и установить картриджи. Далее включаем принтер и делаем подряд две прочистки средствами драйвера печати, ну и распечатать тестовую страничку. Если вам не помогла промывка, то можно налить промывочной жидкости в то же блюдце глубиной не более 2 – 3 мм и замочить головку на ночь например, в этом случае не забудьте накрыть каждый канал ( штуцер ) смоченным в промывочной жидкости тампоном. Кроме того чернила в ПГ могут не поступать из-за подсоса воздуха между картриджем и головкой, а так же из-за засорения воздушного отверстия картриджа. В общем если совсем никак, то в сервис! Но новая ПГ может обойтись вам дороже чем сам принтер. Поэтому если в сервисе вынесут смертельный приговор, то лучше купить новый принтер! Ну и напоследок, чаще всего засыхают пигментные чернила! Если вам не развешивать напечатанные объявления на улице в дождливую погоду, то можно и вовсе отказаться от пигментных чернил. Заправить в новый, чистый картридж вместо пигмента водные чернила и всё! Но повторяю! В новый, чистый картридж и промыть головку от пигмента! Смешивать пигментные и водные чернила нельзя!

Руководство по ремонту

Любое руководство по ремонту данного узла подразумевает его демонтаж и установку. Если вы не знаете, как снять ГБЦ, то может более подробно почитать об этом в нашей статье. Обо всех остальных способах ремонта вы можете узнать ниже.

Замена клапанов ГБЦ

Процедура рассухаривания и замены клапанов по статистике чаще всего проводится на старых отечественных авто и иномарках. Но она является актуально и для более новых машин как российского, так и зарубежного производства. Для этого вы должны знать, как минимум, как происходит снятие и установка головки блока цилиндров. Чтобы заняться рассухариванием, следует купить специальный прибор, который так и называется — рассухариватель. Он может иметь разную конструкцию для определенной модели машины.

Если рассухаривателя у вас нет, то можно воспользоваться обычной металлической трубкой. Диаметр трубы должен составлять около 2 см. Под клапан следует подставить опору в камере сгорания. Головку БЦ поставьте на пол. Затем подставьте трубку на верхнюю часть клапана, ударьте по ней молотком. Ударив несколько раз, так называемые сухари рассыпятся и освободят пружинку. Пружинки демонтируются, после чего вынимаются сами клапаны. Их замена и установка происходит в обратной последовательности.

Замена втулок

Замена втулок осуществляется в том случае, когда эти элементы отработали свой ресурс эксплуатации. Для демонтажа следует использовать специальную оправку. Втулки без проблем демонтируются, мы рекомендуем покупать новые втулки диаметром на 0.05 см больше родных.

Для установки новых втулок вам потребуется:

  • оправка для установки;
  • смазка (можно использовать обычное моторное масло);
  • молоток.

ГБЦ устанавливается на подставку, а втулки смазываются смазкой. ГБЦ желательно нагреть до 100 градусов, для этого можно использовать электрическую плитку. Чтобы втулки еще легче вошли, можно поместить их на тридцать минут в морозильную камеру (до того, как смазать маслом). Когда все втулке заменены, нужно подождать какое-то время, пока головка остынет. Необходимо, чтобы клапаны не болтались, но и не заедали, в противном случае ремонт ГБЦ будет бесполезным.

Притирка клапанов

Если вы уже знаете, как осуществляется снятие и установка головки блока цилиндров, то завершающим этапом ремонта будет притирка клапанов и проверка герметичности прокладки. После замены данных элементов их притирка делается с той целью, чтобы эти элементы наиболее плотно прилегали к седлам.

Вам необходимо будет приобрести притирочную пасту, затем этим веществом нужно обработать клапан со всех сторон. После этого клапан устанавливается в головку.

Затем клапан необходимо будет вращать, для этого можно воспользоваться одним из наиболее актуальных методов.

  1. Первый метод — дедовский. Можно использовать кусочек шланга, который должен подходить под диаметр клапана. Шланг зажимается между ладонями и вращается сначала в одну, потом в другую сторону, поочередно. Такой метод является не особо удобным, ведь он был актуален не менее 30 лет назад.
  2. Современный метод. Чтобы облегчить этот процесс, можно использовать специальное приспособление для притирки элемента, продается в любом автомобильном магазине. Таким образом притереть клапан будет гораздо легче.

Чтобы понять, что клапан достаточно притерся, необходимо оценить визуально поверхность места установки и торцевой части клапана. Она должна быть матовой и непрерывной.

Что касается герметичности ГБЦ, то после замены прокладки этому моменту также следует уделить внимание. Герметичность проверяется путем залива керосина или топлива во впускной и выпускной коллекторы

Если все сделано качественно, то в течении 5-7 минут из под клапанов ГБЦ не будет вытекать жидкость, это является показателем.

Ремонт Головки Блока Цилиндров Ваз 2109 Видео

Главный ремонт блок цилиндры на ВАЗ 2109 в домашних условиях

Согласно многолетнему опыту различных автовладельцев, замена головы блок цилиндров

ВАЗ 2109 в большинстве случаев связан с проблемами с прокладками. Но будут и другие, которые вызовут перегрев двигателя, как его называют, даже заклинивание.

Ремонт и утонченность головы блок цилиндров на ВАЗ 2109 возможен любой водитель, но требуются специальные инструменты и некоторые знания о механизме работы этого агрегата. Сейчас все больше и больше тюнинга этого узла, который увеличивает мощность автомобиля. Настройка дома. вариант, если вы сдаете, если у вас есть опыт аналогичной работы. Работа с клапанами и цилиндрами требует специальных знаний и навыков.

Что такое ГБЦ

Головка цилиндров ВАЗ 2109 представляет собой специальный блок, основным назначением которого является закрытие цилиндры

. Непосредственно крепится к блоку с помощью специальных болтов. Головка цилиндров важна тем, что является непосредственным участником многочисленных процессов при работе двигателя. Головки блока цилиндров автомобильных трансмиссий, выпускаемых сегодня, довольно сложные и собраны с большим количеством деталей.

Когда время меняться?

  • Возможно, потребуется заменить или отремонтировать головку цилиндров, если вы заметите, что расход топлива увеличился или мощность силовой установки уменьшилась.
  • Кроме того, неисправности в системе головок цилиндров могут возникнуть в результате неправильной сборки и установки клапанов и цилиндров.
  • Если вы постоянно заправляете некачественный бензин в своем автомобиле, не удивляйтесь, что со временем эта система начнет выходить из строя и ее нужно будет ремонтировать.
  • Трещины в блоке не могут быть устранены никакими другими способами, кроме полной замены этого элемента.
  • Симптом, указывающий на проблему в головке цилиндров, может быть белым дымом, выходящим из выхлопной трубы, который вызван антифризом, попадающим в цилиндры двигателя.

Белый дым из выхлопной трубы

Если на поверхности охлаждающей жидкости в баке появляются масляные пятна, это также указывает на необходимость ремонта узла. Это связано с тем, что нефть как-то начала попадать туда, где ее не должно быть.
Нередко, но иногда выхлопные газы начинают вытекать через прокладку. Нет другого выбора, кроме как снять головку и заменить прокладку.
Снятие головки может потребоваться при регулировке ВАЗ 2109, доработке, проблем с заглушками, выпускными болтами или отверстиями цилиндров.

Этапы работы

Как мы уже говорили, процесс замены прост, но если вы решите принять его впервые, лучше пригласить кого-нибудь с опытом работы в этом бизнесе. Вам также может понадобиться помощь, если вы решите улучшить производительность вашего двигателя ВАЗ 2109, настроив его с помощью каналов. Замена вилок также нуждается в дополнительной помощи. В этом случае необходимы некоторые навыки, чтобы вытащить старые штекеры и правильно установить новые.

Ремонт головки цилиндров

машинаВАЗ 2108-2109 . Замена сгоревших клапанов. Замена направляющих.

воротник;
отвертка.

Процесс

Перед тем как начать снимать и ремонтировать ГБЦ ВАЗ 2109

, Для выполнения любых подготовительных работ необходимо следовать порядку.

Разведение

  1. Прежде всего, снимите корпус воздушного фильтра.

Отсоедините шланги и провода от карбюратора или форсунки.

Далее снимите штаны с коллектора.
Снимаем дистрибьютора.
Откручиваем крышку клапана.
Снимите карбюратор и коллекторы.

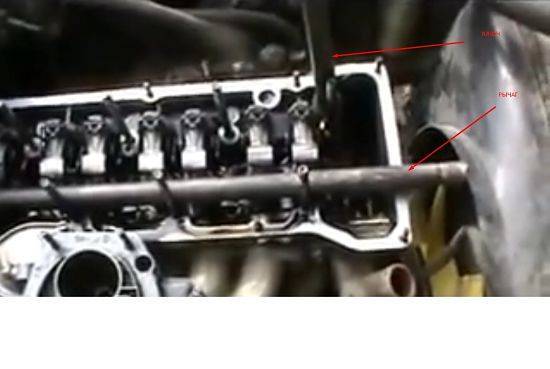

Чтобы открутить болты на головке ВАЗ 2109, скорее всего вам понадобится хомут и шестигранник, потому что болты затягиваются с приличным усилием.

Труба похожа на рычаг. Снимите шайбы, которые крепят голову.

Снять головку цилиндров ВАЗ 2109 с силового агрегата.
Снимите прокладку. Прокладка, срок годности которой истек и требует замены

настройки

Опытная настройка, доработка и настройка руководители

ВАЗ 2109 поможет вам полностью раскрыть мощность вашего устройства. Вы, наверное, много слышали об этом, читали или даже смотрели видео онлайн. Как правило, при настройке каналы становятся скучными и сглаженными, что уменьшает турбулентность и снижает мощность. Клапаны меняются на увеличенные и втираются в седла. Регулировка также может означать замену стандартных направляющих клапанов на бронзовые.

Запорная арматура

Управление цепью осуществляется следующим образом:

собранная головка лежит на боку;

Если жидкость не течет через клапаны, это означает, что работа была выполнена эффективно, и клапаны правильно пропущены. После устранения неполадок вы можете приступить к установке головы.

Неисправности, когда требуется снятие и установка ГБЦ

Существует ряд неисправностей, по причине которых ГБЦ ВАЗовской «шестёрки» приходится демонтировать с автомобиля для дальнейшей диагностики или ремонта. Остановимся на них детальнее.

Прогорела прокладка

О том, что прокладка ГБЦ вышла из строя (прогорела или её пробило), свидетельствуют следующие признаки:

  • появление подтёков или прорыв газов на стыке между блоком двигателя и головкой. При таком явлении в работе силовой установки появляются посторонние шумы. При разрыве внешней оболочки уплотнителя могут появляться следы смазки или охлаждающей жидкости (ОЖ);
  • образование эмульсии в моторном масле. Происходит такое при попадании охлаждающей жидкости через прокладку в масло либо при образовании трещины в БЦ;

  • появление белого дыма из системы выхлопа. Белый выхлоп возникает при попадании ОЖ в камеру сгорания мотора. В такой ситуации уровень жидкости в расширительном бачке постепенно снижается. Несвоевременный ремонт может привести к гидроудару. Гидроудар — неисправность, которая вызвана резким повышением давления в подпоршневом пространстве;

  • попадание смазки и/или отработавших газов в систему охлаждения двигателя. Выявить попадание смазки в ОЖ можно по наличию масляных пятен на поверхности жидкости в расширительном бачке. Кроме этого, когда нарушается герметичность прокладки, в бачке могут появиться пузыри, свидетельствующие о проникновении в систему охлаждения отработавших газов.

Видео: повреждение прокладки ГБЦ

Повреждение привалочной плоскости ГБЦ

К образованию дефектов привалочной поверхности головки блока могут приводить такие причины:

  • продолжительная работа силового агрегата;
  • перегрев мотора;
  • некачественная охлаждающая жидкость.

Дефекты такого рода устраняются путём обработки плоскости, с предварительным демонтажем головки.

Повреждение привалочной плоскости на примере ГБЦ «Калины»

Трещины в головке блока

Основными причинами, которые приводят к появлению трещин в ГБЦ, являются перегрев мотора, а также неправильная затяжка крепёжных болтов при монтаже. В зависимости от характера повреждений головку можно отремонтировать с помощью аргоновой сварки. При серьёзных дефектах ГБЦ придётся заменить.

Перегрев мотора может привести к появлению трещины на ГБЦ

Износ направляющих втулок

При большом пробеге двигателя или применении некачественного моторного масла, направляющие втулки клапанов изнашиваются, что приводит к нарушению герметичности между седлом и тарелкой клапана. Основным признаком такой неисправности является повышенный расход масла, а также появление сизого дыма из выхлопной трубы. Проблема устраняется путём замены направляющих втулок.

Износ сёдел клапанов

Сёдла клапанов могут изнашиваться по нескольким причинам:

  • использование низкокачественного топлива;
  • большой пробег двигателя;
  • неправильная установка зажигания.

Неисправность решается правкой либо заменой сёдел. Кроме этого, в обязательном порядке проверяется система зажигания.

Дефекты седла приводят к неплотному прилеганию клапана и потере герметичности камеры сгорания

Облом свечи зажигания

Довольно редко, но бывает, что в результате чрезмерной затяжки свечи, деталь обламывается на резьбе в свечном отверстии. Чтобы извлечь остатки свечного элемента ГБЦ, требуется демонтировать и подручными инструментами выкручивать резьбовую часть.

Неисправности ЦПГ

При неполадках цилиндропоршневой группы двигателя, головку блока также приходится снимать. К наиболее распространённым поломкам ЦПГ относятся:

  • повышенный износ цилиндров, колец и поршней;
  • повреждение поршня;
  • залегание колец.

При чрезмерном износе цилиндров двигатель полностью разбирают для замены поршневой группы, а также для расточки внутренней полости цилиндров на станке. Что касается повреждения самих поршней, то они хоть и нечасто, но прогорают. Всё это приводит к необходимости демонтажа ГБЦ и замены неисправных деталей. При залегании колец нормальная работа цилиндра и двигателя в целом становится невозможной.

При залегании колец нормальная работа двигателя нарушается

При установке головки цилиндров соблюдать следующие указания:

  • Поставить новые прокладки. Они различны как для двигателей так и для головок цилиндров. Прокладка левой головки цилиндров со стороны цепного привода имеет 3 отверстия, а прокладка правой головки цилиндров — 2.
  • Болты крепления головки цилиндров длиной 165 мм одновременно служат и для крепления корпусов подшипников распределительного вала.

Установить головку цилиндров (предварительно одев выпускной трубопровод на шпильки крепления) на два установочных штифта на блоке цилиндров.
Смазать резьбу болтов крепления головки цилиндров и завернуть болты. При замене болтов проверить соответствие их длины.
Затянуть болты крепления головки цилиндров в соответствии с порядком затяжки, показанном на рисунке, при помощи ключа 116 589 001 300. Первоначальный момент затяжки 30 Нм.
Новые болты затянуть моментом 50 Нм.
Окончательную затяжку болтов крепления головки цилиндров произвести через 10 мин моментом 50 Нм.
Дальнейшие работы выполнять в обратной снятию последовательности. Установить выпускной трубопровод и полностью закрепить

Установить звездочку вместе с цепью привода на распределительный вал, обратив внимание на совпадение меток на звездочке и цепи. Затянуть болт крепления звездочки моментом 100 Нм

удерживая распределительный вал от проворачивания.

В автомобилях с регулируемой подвеской колес предварительно установить детали крепления гидросистемы подвески.

Снятие головки блока цилиндров

Для начала раскручиваем гайки на крышке воздушного фильтра, для этого даже не понадобится ключ, так как эти гайки имеют «ушки», за которые можно их открутить.

Важно! Не забудьте открыть крышку радиатора, чтобы не создался вакуум, который не даст жидкости стечь

После снятия крышки фильтра отсоединяем патрубки от карбюратора.

Важно! Не забудьте, кроме патрубков, отсоединить тросики «подсоса и дроссельной заслонки

Затем отсоединяем патрубки, которые подведены к корпусу мотора сбоку и спереди. Неопытным автолюбителям рекомендуется записывать, откуда какой патрубок отсоединялся. Альтернативным и современным способом является съемка ключевых моментов разборки на смартфон.

Теперь приступает к отсоединению глушителя, а это занимает много времени, так как он часто «прикипает» к коллектору. Слесари знают, что лучшее средство в такой ситуации – WD 40, с его помощью справитесь со многими проблемами. У каждого автолюбителя, особенно у владельцев отечественной техники, WD 40 должно быть ОБЯЗАТЕЛЬНО!

Отсоединенный от коллектора глушитель не обязательно снимать полностью, его можно отвести вниз , чтоб не мешал. При обратном процессе (когда ставите головку на место), вам будет проще попасть на шпильки.

Важно! Заранее приготовьте чистую емкость под болты, чтобы они не попадали на землю или в пыль. Болты распредвала, звездочки и т

д, сложите в саму крышку распредвала, это поможет не перепутать их с другими и облегчит обратную сборку

Болты распредвала, звездочки и т. д, сложите в саму крышку распредвала, это поможет не перепутать их с другими и облегчит обратную сборку.

С помощью накидного ключа или головки откручиваем гайку, которая крепит звездочку. Открутив, снимаем звездочку со своего места. При этом не страшно, если цепь упадет вниз, потом ее можно легко достать. Теперь осталось снять распредвал и открутить саму головку блока цилиндров, подготовительную работу мы удачно провели.

Важно! Откручивать распредвал, нужно начиная с крайних гаек. Это необходимо для того, чтобы его не перекосило

Головка блока цилиндров испытывает сильные температурные нагрузки. Из-за этого крепящие ее болты прикипают. Что советуют опытные мотористы? Нужно болты аккуратно сорвать на четверть оборота и оставить в таком положении на время.

Ещё кое-что полезное для Вас:

Видео: Снятие головки блока ВАЗ классика

Для чего это нужно? Чтобы прижимная сила, которая удерживает головку блока цилиндров, равномерно распределялась на все болты. Иначе, если первые болты вытащить, остальные будет невозможно сорвать.

Когда визуальный осмотр на предмет неоткрученных креплений, забытых тросиков и патрубков закончен, нужно резким движением, но без «фанатизма», сорвать головку блока цилиндров, дернув ее вверх. Перед вами предстанет такая картина.

Снятая головка блока цилиндров дает возможность определить состояние клапанов и указать, исправно ли работают системы мотора. По цвету тарелок клапанов сделайте предварительную диагностику многих систем и агрегатов, например, качество горючей смеси, на которой работает двигатель. Если все хорошо, то тарелки однородного светло-коричневого или серого цвета.

Необходимость снятия головки блока цилиндров (ГБЦ) может возникнуть в различных случаях. Чаще всего демонтаж необходим в ситуациях, когда прогорела и нуждается в замене прокладка ГБЦ. Также снятие головки блока цилиндров понадобится, когда планируется форсирование движка. Появляется необходимость диагностики по поводу возможных дефектов в корпусе ГБК, либо в случаях, когда требуется доступ к поршневой группе мотора. Во всех этих случаях приходится демонтировать, что при наличии знаний и инструментов может быть осуществлено автовладельцем и самостоятельно.

Проверка блока в домашних условиях

Увы, в условиях даже хорошо оборудованного гаража очень трудно проверить блок цилиндров. Чтобы дать точное заключение, необходимо выполнить опрессовку. В блоке глушат все отверстия охлаждающей системы. Далее деталь помещают в емкость с теплой жидкостью. Герметичность проверяют путем подачи воздуха под давлением в канал рубашки охлаждения.

Можно проверить ровность привалочной плоскости с помощью специальной линейки и щупов. На глаз определять наличие деформации не стоит – допуски измеряются в сотых долях миллиметра.

Цилиндры дефектуют с помощью нутромера. Это измерительный прибор для точного измерения диаметров отверстий. Измерять нужно в середине хода поршня, в начале хода, в местах перекладки поршня в нижнюю мертвую точку и в верхнюю мертвую точку.

Конструкция детали: что входит в ГБЦ

Поподробнее рассмотрим, из чего состоит ГБЦ.

Первоначально детали головки изготавливались из чугуна. Выбор материала был обусловлен высокой вибронагруженностью и температурным режимом работы двигателя. Чугун обладает высокой механической прочностью и термоустойчивостью. Он не подвержен деформациям и короблению при нагревании. Основной недостаток чугуна – большой удельный вес. Современное материаловедение позволяет использовать сплавы из легких металлов (например, из алюминия), которые отвечают всем вышеперечисленным характеристикам, но обладают меньшей массой.

Герметизация плоскости разъема блока и головки цилиндров осуществляется посредством специальной прокладки. Это сложная деталь, в основу которой входит армированный асбест. Она должна повторять все контуры и каналы головки и при этом выдерживать высокое давление и температуру. Во время крепления болтов головки блока цилиндров необходимо соблюдать заданное усилие и последовательность затяжки. Обычно она осуществляется в несколько этапов и деформирует прокладку в определенных местах.

Что входит в состав ГБЦ?

  • Прокладка создает герметичное соединение и функционирование систем охлаждения и смазки.
  • ГРМ – это газораспределительный механизм, включающий в себя цепь (ремень), связывающую коленвал и распредвал, собственно распределительный вал и клапаны с пружинным механизмом.
  • Корпус головки блока цилиндров называется картером. В нем расположены все детали и механизмы.
  • Резьбовые отверстия для монтажа свечей системы зажигания и форсунок для впрыска топлива.
  • Камера сгорания, в которой происходит рабочий процесс воспламенения горючей смеси, обеспечивающий работу двигателя.
  • Цепь или ремень ГРМ.
  • Привалочные плоскости с отверстиями для крепления впускного трубопровода и выпускного коллектора вместе с датчиками и патрубками системы охлаждения.

Клапаны впуска и выпуска расположены вдоль постели распредвала. При использовании двух клапанов на цилиндр они расположены в один ряд. При использовании четырехклапанной конструкции (два впускных и два выпускных на цилиндр) они располагаются в два параллельных ряда. Ось клапанов имеет отклонение от перпендикуляра к плоскости разъема головки и блока цилиндров, как правило, в 20 градусов.

В передней части головки находится пространство для звездочки газораспределительного механизма цепи (или ремня) и ее успокоителя. Они приводят в движение распредвал. Камеры сгорания расположены над цилиндрами и имеют немного меньший диаметр, чем поршни. Благодаря такому несоответствию на границе блока цилиндров и ГБЦ создается завихрение топливной смеси в конце такта сжатия. Это благоприятствует воспламенению горючего и увеличению мощности двигателя.

Слева по направлению движения автомобиля расположены входные отверстия для монтажа свечей зажигания и форсунок подачи топлива. Они вкручиваются по резьбе и участвуют в процессе работы двигателя. На противоположной стороне находятся площадки для подсоединения впускного и выпускного трубопроводов. Также сюда подходят патрубки, подводящие охлаждающую жидкость к ГБЦ.

Сверху головка блока цилиндров имеет сложную конфигурацию, обеспечивающую расположение элементов газораспределительного механизма. Вдоль центральной оси идут площадки для монтажа вкладышей распредвала. В них помещается сам распредвал и сверху фиксируется крышками с ответными полукольцами подшипников скольжения. В специальные отверстия под распредвалом запрессовываются направляющие втулки клапанов. Над ними крепятся шайбы сложной формы, в которые устанавливаются пружины, удерживающие клапан в поднятом состоянии. Сверху ГБЦ надевается металлическая или силуминовая крышка, закрывающая механизмы.

Из чего еще состоит ГБЦ? В головке блока цилиндров имеются неподвижные элементы, такие как:

  • седла клапанов, обеспечивающие герметичность впускных и выпускных клапанов в закрытом состоянии;
  • направляющие клапанов, задающие вектор их перемещения.

Седла и направляющие запрессовываются с натягом в ГБЦ. В домашних условиях выполнить такую работу очень сложно. Требуется сильный нагрев головки блока цилиндров и глубокое охлаждение ответных деталей перед процессом монтажа. Долгая запрессовка может привести к выравниванию температур и заклиниванию направляющей или клапана. Кроме того, головки из алюминиевого сплава подвержены деформации при нагревании, поэтому перегрев может стать для них фатальным. Для выполнения этой операции лучше обратиться в специализированную мастерскую.

Причины появления дефектов

Предназначение головки заключается в образовании горючей смеси из воздуха и топлива, которая создается в камерах сгорания. Она используется для воспламенения и движения автомобиля. ГБЦ, как и другой узел машины, не застрахован от дефектов. Неисправности могут возникать спонтанно либо в результате дорожно-транспортного происшествия или износа узла.

Все поломки связаны с:

  • браком при производстве ГБЦ;
  • высокой нагрузкой на узел;
  • некорректным либо недостаточным техническом обслуживании;
  • некачественной смазкой внутренних компонентов устройства;
  • отсутствием защиты от замерзания либо коррозии в контуре хладагента.
