Как проверить пусковой обогатитель скутера на исправность

Зачем проверять пусковой обогатитель скутера.

Итак, что должно заставить вас задуматься о том, что ваш пусковой обогатитель неисправен. Рассмотрим основные причины:

Скутер тяжело заводится утром;
Скутер тяжело заводится после стоянки;
Скутер потребляет чрезмерное количество бензина;
Скутер не держит холостые обороты;
После прогрева работает нормально, а на холодную работает со значительными перебоями.

Эти моменты могут свидетельствовать о неисправном пусковом обогатителе.

Неисправность обогатителя также имеет два положения, это когда электроклапан постоянно находится в положении выдвинутой иглы (1) или же в исходном положении холодного двигателя — то-есть, когда игла постоянно втянута (2).

Оба случая имеют абсолютно разные последствия для работы двигателя. В первом случае, скутер не заводится на холодную, несколько движений киком не дают результатов, стертером скутер не заводится. Во втором случае, скутер заводится нормально, но потребляет много бензина и постоянно работает в режиме богатой смеси, с исходящими из этого последствиями.

Как проверить пусковой обогатитель скутера.

Проверить работает ли пусковой обогатитель на вашем скутере очень просто, начнем с элементарного:

Проверим, закрывает ли игла электроклапана канал обогатителя. После заводки двигателя, на холодную, холостые обороты двигателя должны быть несколько увеличенными, а затем постепенно снижаться до нужного уровня. Если такое явление у вас происходит стабильно, то пусковой обогатитель рабочий и и больше его тревожить не нужно.
Если скутер заводится нормально, но обороты холостого хода после прогрева не уменьшается, оставаясь на постоянно высоком уровне, стоит задуматься о возможной поломке пускового обогатителя и естественно, проверить его.
Если скутер заводится после долгого и изнурительного применения кикстартера, но при этом компрессия в норме, карбюратор чист, а уровень топлива в поплавковой камере находится в правильном положении, следует также задуматься о неисправности пускового обогатителя и проверить его.

Итак, как проверить пусковой обогатитель скутера на исправность. Для этого, отсоедините питание обогатителя от электросети скутера, открутите крепление обогатителя к карбюратору и извлеките его.

Подготовьте два провода небольшого сечения с изоляцией. Оголите концы проводов, подсоединив их с одной стороны к клеммам аккумулятора. Следите, чтобы оголенные концы провода с другой стороны не соприкасались. Дальше, подайте на обогатитель напряжение 12 вольт от аккумулятора скутера, при этом полярность, как правило, не имеет значение

Важно аккуратно подсоединить провода к разъемам в фишке, которую вы отсоединили от электросети скутера. Можно сначала соединить провода с фишкой, а затем подключить к аккумулятору, так будет еще проще

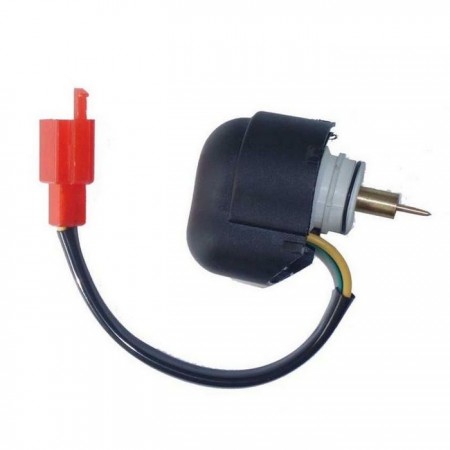

Вот так выглядит обогатитель с задвинутой иглой до подачи на него напряжения от аккумулятора.

После этого, через 1-2 минуты, игла начнет постепенно выдвигаться из тела обогатителя, это видно невооруженным глазом. Если определить это сложно, можно замерить длину до и после подачи напряжения.

Если даже после истечении 5 минут после подачи напряжения, игла остается неподвижной, значит обогатитель неисправен или же имеет дефекты в проводке.

Если проводка целая, то электроклапан нужно заменить на новый. Благо, цена нового пускового обогатителя для скутера колеблется в районе 6-8 долларов, естественно, для каждой модели скутера они разные и при покупке нужно брать его с собой или уточнять у продавца принадлежность запчасти к определенной марке и модели скутера.

Разновидность обогатителей для скутеров.

Ниже приведены фотографии пусковых обогатителей основных марок скутеров на нашем рынке:

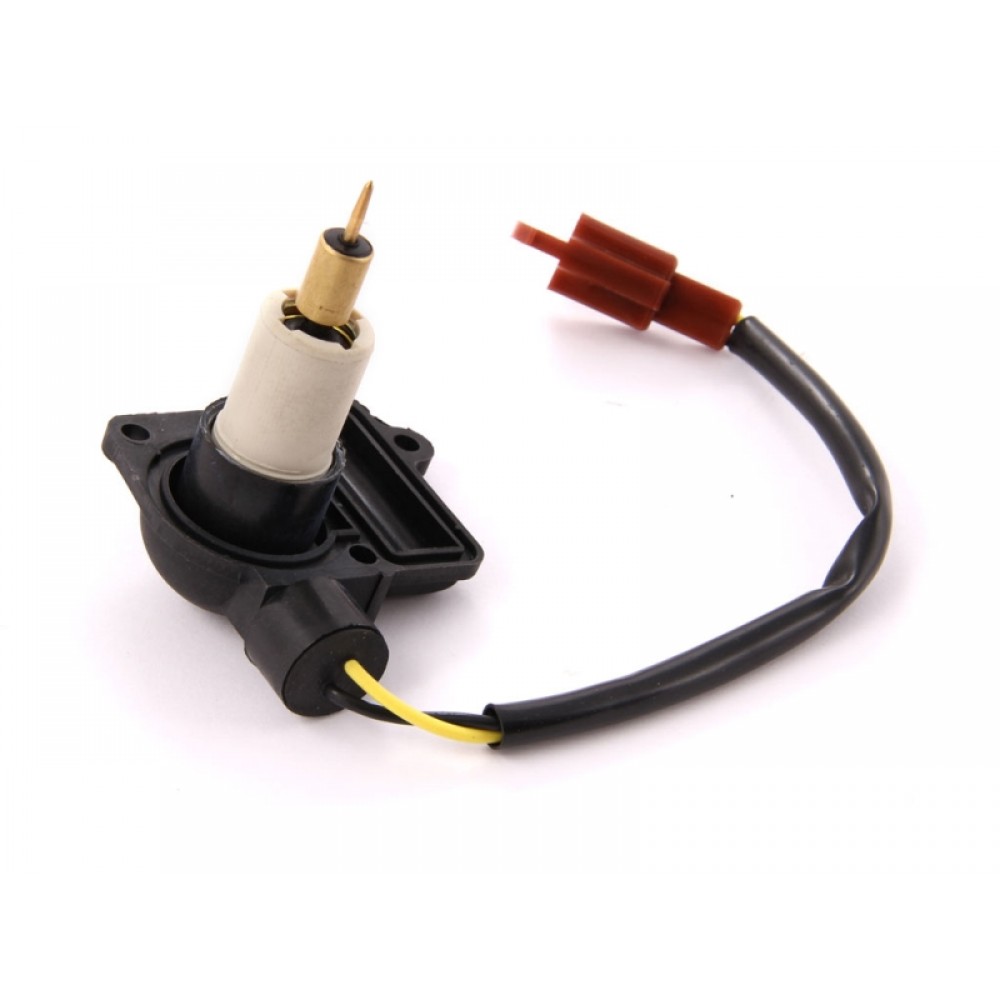

Пусковой обогатитель скутеров Honda Dio, Lead, Tact

Пусковой обогатитель скутера Suzuki Lets

Пусковой обогатитель скутеров Suzuki с двигателем AD-50

Пусковой обогатитель скутера Yamaha Jog

Пусковой обогатитель скутера Yamaha Grand Axis

В этой статье мы научились проверять пусковой обогатитель скутера на исправность. Если у вас возникли трудности в ремонте скутера, вы всегда можете задать вопрос в поле комментариев или же на форуме сайта. Удачи в ремонте!

Вы также можете ознакомиться с другими статьями на тему:

Неотъемлемой частью каждого скутера является пусковой обогатитель карбюратора или, как его еще называют — электроклапан карбюратора скутера.

Признаки необходимости проверки

При возникновении сложностей с запуском двигателя и в ряде других ситуаций необходимо уметь проверить работоспособность пускового обогатителя. Мысли о неисправности электроклапана могут возникнуть в разных случаях.

Остановимся детальней на основных причинах:

проблематичен первый утренний запуск холодного двигателя скутера;
сложно завести остывший мотор мотороллера после длительной стоянки;
потребление топлива значительно превышает указанный в паспорте расход;
силовой агрегат скутера достаточно нестабильно работает на холостом ходу;
прогретый мотор не держит обороты, а холодный функционирует с перебоями.

Любая из указанных проблем должна заставить задуматься хозяина скутера о возможной неисправности электроклапана.

Неисправный обогатитель может находиться в двух положениях:

с постоянно выдвинутой иглой электроклапана;
в исходном состоянии, когда игла не выступает.

Необходимо уметь проверить работоспособность пускового обогатителя при возникновении сложностей с запуском двигателя Каждый из случаев по-разному сказывается на работе мотора. Первая ситуация затрудняет запуск мотора холодного скутера. Попытка запустить двигатель нажатием на кикстартер, также, как и запуск электростартером, оказываются безрезультатными. Во втором случае мотор запускается без проблем, но при работе потребляет повышенное количества бензина. Увеличенный расход топлива связан с работой двигателя на сильно обогащенной смеси.

Электрика и электрооборудование скутера

Всем владельцам китайских скутеров посвящается…

Для начала хотелось бы представить схему электропроводки китайского скутера.

Поскольку все китайские скутеры весьма похожи как сиамские близнецы, то и электрическая схема у них практически ничем не отличается.

Схем найдена в интернете и является, на мой взгляд, одной из самых удачных, так как на ней показан цвет соединительных проводников. Это значительно упрощает схему и делает её чтение более комфортным.

(Кликните по картинке для увеличения. Изображение откроется в новом окне).

Стоит отметить, что в электрической схеме скутера, так же как и в любой электронной схеме, есть общий провод. У скутера общим проводом является минус (—). На схеме общий провод показан зелёным цветом. Если посмотреть повнимательнее, то можно заметить, что он соединён со всем электрооборудованием скутера: фарой (16), реле поворотов (24), лампой подсветки приборной панели (15), индикаторными лампами (20, 36, 22, 17), тахометром (18), датчиком уровня топлива (14), звуковым сигналом (31), задним габаритом/стоп-сигналом (13), пусковым реле (10) и другими приборами.

Для начала давайте пробежимся по основным элементам схемы китайского скутера.

Замок зажигания.

Замок зажигания (12) или «Главный выключатель». Замок зажигания представляет собой не что иное, как обычный многопозиционный переключатель. Несмотря на то, что у замка зажигания 3 положения, в электрической схеме используется всего 2.

При первом положении ключа замыкается красный и чёрный провод. При этом напряжение от аккумулятора поступает в электроцепь скутера, скутер готов к запуску. Также готовы к работе индикатор уровня топлива, тахометр, звуковой сигнал, реле-поворотов, схема зажигания. На них подаётся напряжение питания от аккумулятора.

В случае неисправности замка зажигания его можно смело заменить каким-нибудь переключателем вроде тумблера. Тумблер должен быть достаточно мощный, ведь через замок зажигания, по сути, коммутируется вся электроцепь скутера. Конечно, можно обойтись и без тумблера, если ограничиться замыканием красного и чёрного провода, как это когда-то делали герои голливудских боевиков

В двух остальных положениях происходит замыкание чёрно-белого провода от модуля зажигания CDI (1) на корпус (общий провод). При этом работа двигателя блокируется. В некоторых моделях скутеров для блокировки двигателя предусмотрена кнопка стоп-двигатель (27), которая также, как и замок зажигания соединяет бело-чёрный и зелёный (общий, корпусной) провод.

Генератор.

Генератор (4) вырабатывает переменный электрический ток для питания всех потребителей тока и зарядки аккумуляторной батареи (6).

От генератора отходит 5 проводов. Один из них подключен к общему проводу (раме). С белого провода снимается переменное напряжение и подаётся на реле-регулятор для последующего выпрямления и стабилизации. С жёлтого провода снимается напряжение, которое используется для питания лампы ближнего/дальнего света, которая установлена в переднем обтекателе скутера.

Также в конструкции генератора присутствует так называемый датчик холла. Электрически он не связан с генератором и от него идут 2 провода: бело- зелёный и красно —чёрный. Датчик холла подключен к модулю зажигания CDI (1).

Реле-регулятор.

Реле-регулятор (5). В народе может обзываться «стабилизатором», «транзистором», «регулятором», «регулятором напряжения» или попросту «реле». Все эти определения относятся к одной «железяке». Вот так выглядит реле-регулятор.

Реле-регулятор у китайских скутеров устанавливается в передней части под пластмассовым обтекателем. Само реле-регулятор крепится к металлическому основанию скутера для того, чтобы уменьшить нагрев радиатора реле при работе. Вот так выглядит реле-регулятор на скутере.

В работе скутера реле-регулятор играет весьма важную роль. Задача реле-регулятора заключается в том, чтобы переменное напряжение от генератора превратить в постоянное и ограничить его на уровне 13,5 — 14,8 вольт. Именно такое напряжение требуется для зарядки аккумулятора.

На схеме и на фото видно, что от реле-регулятора отходит 4 провода. Зелёный – это общий провод. О нём мы уже говорили. Красный – это выход плюсового постоянного напряжения 13,5 -14,8 вольт.

По белому проводу на реле регулятор поступает переменное напряжение от генератора. Также к регулятору подключен жёлтый провод, идущий от генератора. По нему на регулятор подаётся переменное напряжение от генератора. За счёт электронной схемы регулятора, напряжение на этом проводе преобразуется в пульсирующее, и подаётся на мощные потребитель тока – лампу ближнего и дальнего света, а также лампы подсветки приборной панели (их может быть несколько).

Конструктивные особенности топливного крана

Принцип действия топливного крана скутера аналогичен работе простейших запорных устройств. Находящаяся внутри корпуса мембрана благодаря усилию возвратной пружины прижимается к топливному каналу и перекрывает его.

При работе двигателя во впускном коллекторе образуется разряжение, которое переходит к мембране через резиновую трубку. Под действием разряжения мембрана, сжимая возвратную пружину, отодвигается и открывает топливный канал. Бензин по специальному топливному проводу беспрепятственно начинает поступать в карбюратор.

В случае прекращения работы двигателя процесс проходит в обратной последовательности. В связи с падением разряжения во впускном коллекторе на мембрану действует только возвратная пружина. Перегородка плотно прижимается к топливному каналу и перекрывает подачу топлива. Бензин в карбюратор не поступает.

Таким образом, к топливному крану подходят три трубки:

— один шланг предназначен для подачи топлива из бака;
— другая трубка ведет к карбюратору;
— третий шланг (воздушный) служит для передачи разряжения из впускного коллектора под мембрану.

Топливный кран крепится непосредственно на раме скутера и закрывается боковым обтекателем.

Пусковой обогатитель, электроклапан — устройство, диагностика

Эта деталь мала, но очень важна. Именно она помогает заводить холодный двигатель скутера без сложностей в любую погоду. Только благодаря ей скутер легко заводится с полоборота. Благодаря ей, скутер не стреляет в глушитель как отечественные мото, а работает на холостых тихо и ровно. Хвала японцам, что они изобрели эту штуку! — говорю я на полном серьезе.

Что же это такое — пусковой обогатитель? Это по сути дела дополнительный маленький карбюратор, стоящий параллельно основному. С основным карбюратором он соединяется тремя каналами — воздушным, эмульсионным и топливным, высверленными в его корпусе. Воздух забирается до дроссельной заслонки, эмульсия (смесь) подается после нее, непосредственно в выходной патрубок карбюратора. Бензин берется из общей поплавковой камеры. Таким образом, с некоторой натяжкой, обогатитель можно считать независимым устройством. С натяжкой, потому что он, все же, конструктивно неотделим от карбюратора.

А теперь посмотрим на рисунок.

В карбюраторе имеется небольшая дополнительная топливная камера 7, соединяющаяся с основной поплавковой камерой 8 через жиклер пуска 9. Трубка из камеры 7 ведет в смесительную камеру в которую подается воздух и из которой в двигатель идет воздушно-бензиновая смесь. В смесительной камере может перемещаться заслонка 6, аналогичная дроссельной заслонке карбюратора, только гораздо меньше размером. Так же, как и в дроссельной, в пусковой заслонке находится подпружиненная игла, которая закрывает топливный канал при опускании заслонки.При пуске холодного двигателя заслонка поднята (открыта). При первых оборотах двигателя в эмульсионном канале создается разряжение и бензин, находящийся в камере 7 засасывается в двигатель, вызывая сильное обогащение смеси и облегчая первые вспышки в двигателе.

После того как двигатель запустился, но еще не прогрелся ему нужна обогащенная смесь. Обогатитель работает при этом как параллельный карбюратор, бензин в него поступает через жиклер 9, смешивается с воздухом и поступает в двигатель. При работе двигателя переменный ток от его генератора всегда подается на контакты керамического нагревателя 2 термоэлектроклапана системы пуска. Нагреватель разогревает привод 3. Внутри него, очевидно, находится газ или жидкость, кипящая при низкой температуре и поршень, связанный со штоком 4. При нагреве привода шток постепенно выдвигается на 3-4 мм и через толкатель 5 приводит в движение заслонку. Корпус 1 клапана обернут теплоизоляцией (пенополиэтилен) и закрыт резиновым чехлом.

Таким образом, двигатель прогревается вместе с термоэлектроклапаном и смесь постепенно обедняется. Минут через 3-5 заслонка закрывается совсем и степень обогащения смеси на горячем двигателе задается только системой холостого хода карбюратора. При остановке двигателя прекращается нагрев клапана, привод заслонки остывает и под действием пружины 10 толкатель 5, шток 4 и заслонка 6 возвращаются в исходное положение, открывая каналы для последующего пуска. Остывание и возврат в исходное положение происходит также в течение нескольких минут.

Такая конструкция обогатителя применяется практически на всех современных скутерах. В более старых моделях может применяться конструкция без электрического нагревателя, теплота передается на привод через медный теплопроводящий цилиндрик непосредственно от цилиндра двигателя. Иногда, также, встречается ручной привод заслонки через тросик от ручки на руле («Choke»).

Теперь «болезни» системы 1. Может быть забит грязью воздушный канал. Смесь при этом сильно переобогащается, даже после прогрева двигателя. 2. Может быть забит грязью жиклер. Он очень тонкий, и это нередко случается. При этом обогатитель работает наоборот — обедняет смесь, затрудняя пуск. 3. Нарушен контакт с «таблеткой» нагревателя. Клапан при этом не нагревается и не закрывается. Двигатель работает все время на переобогащенной смеси и не развивает положенной мощности. Сопротивление на контактах клапана легко измерить, оно должно быть в районе нескольких Ом. 4. Обломаны усики на толкателе 5, обычно от неаккуратного обращения при снятии клапана, и, хотя толкатель и перемещается, заслонка все время закрыта, так как не держится на нем. Симптомы — как в п. 3. 5. Вышел из строя привод 3. Шток при нагреве не выдвигается или почти не выдвигается. Симптомы — также, как в п. 3. Проверяется нагревом привода в сборе с клапаном или отдельно, например кипятком. Привод ремонту не подлежит.

Ремонт карбюратора ВАЗ 2107

Ремонт карбюратора считается довольно сложной процедурой. Любая операция требует внимательности и аккуратности. Более того, во избежание попадания в карбюратор загрязнений все работы должны проводить практически в стерильных условиях.

Для самостоятельного ремонта потребуется ремкомплект — подготовленный на заводе набор материалов и деталей, необходимых для проведения работ. Стандартный ремкомплект бывает двух видов:

Полный. Включает в себя абсолютно все возможные элементы, которые могут потребоваться для замены вышедших из строя деталей. Его обычно приобретают при капитальном ремонте или других серьёзных неисправностях.
Неполный. Позволяет провести только какую-либо одну ремонтную операцию (например, замену жиклёров).

При ремонте карбюратора ВАЗ 2107 потребуется стандартный набор инструментов и очиститель для карбюраторов, который можно приобрести в любом автомагазине.

Карбюраторы быстро загрязняются. За сравнительно короткое время жиклёры, каналы и другие мелкие элементы могут забиться пылью и примесями в топливе. Подвижные части устройства при агрессивной езде быстро изнашиваются. Это прежде всего касается уплотнительных прокладок.

Обычно процесс ремонта карбюратора состоит из разборки, промывки всех деталей, замены износившихся и повреждённых элементов и сборки.

Демонтаж карбюратора

Любой ремонт начинается со снятия карбюраторного механизма с автомобиля. Демонтаж устройства выполняется строго по схеме:

Отсоединить питание от АКБ.
Снять кожух воздушного фильтра (он препятствует доступу к карбюратору).
Отсоединить от карбюратора все топливные и воздушные шланги подачи.
Открутить болты крепления карбюратора к кузову. Если болты не выкручиваются, можно нанести на них водоотталкивающее средство WD-40.
Разместить снятый карбюратор на ровной поверхности и очистить его от грязи и подтёков бензина.

Видео: как быстро демонтировать карбюратор с машины

Порядок ремонта карбюратора ВАЗ 2107

Чтобы отремонтировать тот или иной узел карбюратора, потребуется разобрать всё устройство, тщательно промыть все детали, высушить, осмотреть их и принять решение о замене или регулировке. Сначала следует расположить снятый карбюратор на чистой ровной поверхности. Далее нужно выполнять действия в следующем порядке.

Снять пружинку возврата.
Крестообразной отвёрткой вывернуть винт крепления трёхплечего рычага.

На этом разборка карбюратора считается завершённой. Металлические детали промываются от нагара и грязи ацетоном или специальной жидкостью для очистки карбюраторов и сушатся струёй сжатого воздуха. Прокладки и другие резиновые элементы меняются на новые.

Все составные части потребуется проверить на целостность — не должно быть видимых следов износа или механических повреждений. Установка новых деталей производится в обратном разборке порядке. В любом случае замене подлежат:

диафрагмы насоса-ускорителя;
пружины возврата;
топливный клапанный механизм;
все резиновые уплотнители;
большинство паронитовых прокладок.

Более детальная диагностика

Чтобы избежать проблем с мопедом и полностью быть уверенным в исправности мотороллера, надо провести более полную проверку. Одной из главных характеристик исправного мотора скутера является нормальная компрессия. Об этом показателе состояния поршневой группы дальше.

Проверка компрессии скутера

Откручиваем свечу зажигания (одновременно оцениваем ее состояние)
Плотно завинчиваем компрессометр в отверстие для свечи
Несколько раз нажимаем рычаг кикстартера, тем самым создавая давление в поршневой

Внимание! Во время диагностирования нельзя пробовать запускать двигатель скутера с помощью электростартера

Регулятор напряжения на скутере

Регулятор напряжения на скутере также называют реле-регулятор — это важнейшая деталь всей электрической системы скутера, которая помимо обеспечения основных функций помогает аккумулятору работать дольше и лучше. Но основная задаче реле регулятора — обеспечить стабильную подачу тока, который поступает от генератора. После того как ток поступил на реле-регулятор, деталь начинает правильное его распределение на все необходимые приборы, среди которых лампочки, аккумулятор, датчики, индикаторы и прочие. По своему предназначению реле можно сравнить с трансформатором, который принимает и распределяет электричество. Без него ток будет попросту идти в неправильном количестве, что грозит мгновенному выходу из строя всех приборов. В зависимости от модели скутера реле не дает генератору вырабатывать напряжение большее или меньшее нормы, в более частых случаях эта норма колеблется от 12 до 14,5 вольт. Все потребители тока (фары, повороты, датчики и т. д.) создаются с расчетом на использование до 12 вольт.

Также стоит учитывать, что изначально генератор скутера вырабатывает в среднем от 30 до 35 вольт, но при начале работы реле-регулятор напряжения скутера 4т позволяет снизить этот показатель до приемлемых 12-14.5 вольт. Еще одна важная задача данной детали в том, что она получает от генератора переменный ток, превращая его в постоянный. При поломке реле напряжения вам грозит быстрый износ всех электроприборов, лампочки со временем перегорят и придется менять из до тех пор, пока они не получат постоянный ток в предельно допустимом количестве.

Как выглядит реле-регулятор?

Данная деталь внешне достаточно небольшая, она выглядит как маленький радиатор из алюминия. Он отлично работает с тиристором, который имеет плоскую поверхность и располагается под радиатором. Задача тиристора — нормализовать напряжение при скачках выше или ниже нормы. Реле-регулятор находиться в передней части скутера под передним пластиком, его легко найти благодаря заметному внешнему виду. Если учитывать деталь китайских 4т скутеров, характеристики детали и ее тип подбирается в соответствии с приборами скутера, расположением и их характеристик. Настоятельно рекомендуем покупать реле в точности под вашу модель скутера, в противном случае разъемы не подойдут.

Проверка реле регулятора на скутере

Если вы заметили, что лампочки на вашем скутере часто перегорают, даже после замены это происходит через какой-то промежуток, скорее всего у вас сломалось реле-регулятор. Но перед заменой нужно в этом убедиться, проверив деталь при помощи тестера. Для этого берем механический или электронный тестер. Первым делом нужно настроить прибор, включив ему режим «КилоОм». Дальше придется снять реле со скутера и замерить показатели на выводах, которые промаркированы на картинке ниже.

Первым делом щупом замеряем показатели выводов АВ, они должны показать 18 кОм. Далее меняем местами щуп и проверяем выводы ВА, тестер должен показать 0 кОм, то есть никак не реагировать. Если тестер начинает реагировать, скорее всего реле сломано. После этого проверяем выводы СД, показатель должен быть в пределах 33 кОм. Поменяв местами выводы на ДС напряжение должно немного вырасти, например, до показателя 42 кОм. В других случаях прозвона выводов меняя их (АД, ДВ и т. д.), тестер не должен реагировать на действие, отметка должна показывать о кОм.

Важно: данный пример проверки реле проводился на японском скутере бренда Хонда, поэтому если вы владелец любой из моделей Tact, Dio или Lead, смело проверяйте исправность вышеприведенным способом. avtomoto-best.ru. avtomoto-best.ru

avtomoto-best.ru

Признаки необходимости проверки

Остановимся детальней на основных причинах:

проблематичен первый утренний запуск холодного двигателя скутера;
сложно завести остывший мотор мотороллера после длительной стоянки;
потребление топлива значительно превышает указанный в паспорте расход;
силовой агрегат скутера достаточно нестабильно работает на холостом ходу;
прогретый мотор не держит обороты, а холодный функционирует с перебоями.

Неисправный обогатитель может находиться в двух положениях:

с постоянно выдвинутой иглой электроклапана;
в исходном состоянии, когда игла не выступает.

Каждый из случаев по-разному сказывается на работе мотора. Первая ситуация затрудняет запуск мотора холодного скутера. Попытка запустить двигатель нажатием на кикстартер, также, как и запуск электростартером, оказываются безрезультатными. Во втором случае мотор запускается без проблем, но при работе потребляет повышенное количества бензина. Увеличенный расход топлива связан с работой двигателя на сильно обогащенной смеси.
