Охлаждение АКПП: схема устройства и принцип работы

Как не допустить перегрева коробки-автомат: рекомендации по эксплуатации

Наиболее распространенной причиной перегрева АКПП является нарушение правил по эксплуатации автомобиля. Предотвратить перегрев трансмиссии можно придерживаясь следующих рекомендаций:

  • Не допускать резких стартов с места или постоянного переключения коробки на кик-даун;
  • Избегать пробуксовок АКПП или автомобиля, не буксировать и не тягать сторонний груз;
  • Своевременно проводить замену системы фильтрации и трансмиссионной жидкости в коробке;
  • Следить за техническим состоянием двигателя и навесного оборудования.

Обратите внимание! Качество трансмиссионного масла напрямую влияет на работоспособность коробки-автомат. Использование контрафактного или неоригинального масла может привести к недостаточному смазыванию и охлаждению комплектующих внутри АКПП, что ускорит выработку запаса прочности всех элементов трансмиссии

Помните, для стабильной работы АКПП важно не экономить на ТО и проводить своевременную замену расходников оригинальными комплектующими

Перегрев АКПП и как с ним бороться

Наверное, многие из тех, кто обратил внимание на описанные выше ненормальности в поведении автомобиля, заметили, что проявляются они при работе в тяжёлых условиях движения, транспортировки прицепа, частом переключении скоростей, при длительной работе на предельных оборотах. При таких режимах работы сильно нагревается АКПП, следовательно нагревается масло, которое загружено в её систему

Какой должна быть температура

Казалось бы, зачем охлаждать масло? Ведь в системе АКПП нет механической трансмиссии. Но в гидротрансформаторе, являющимся составным элементом АКПП, такие элементы есть.

Перегретое масло теряет свои свойства, не забывайте об этом.

Практически во всех современных автомобилях имеется возможность отследить значение температуры масла в автоматической коробке передач. Зачем возникла необходимость иметь перед глазами автомобилиста такую информацию? Превышение температурных пределов может привести к непредсказуемым последствиям:

  • Масло, будучи рабочим телом в АКПП, при нагреве просто-напросто подгорает, что приводит к выходу из строя трущихся элементов агрегата. Предел его нагрева –  120-130 градусов, а ведь именно до таких температур нагревается сама коробка передач при экстремальных нагрузках.
  • У фрикционных дисков есть твёрдые и мягкие элементы. Высокие температуры способствуют быстрому разрушению именно мягких элементов, когда температура масла превышает 100 градусов.
  • Распределяется масло по коробке передач при помощи гидроблока, являющегося составным элементом автоматической коробки передач. Соленоиды – элементы гидроблока – закрывают и открывают его внутренние каналы. В современных соленоидах имеются детали сделанные из пластика. Порой они (соленоиды) бывают пластиковыми целиком. Высокая температура их попросту губит, разрушает. Порой и сам гидроблок перегревается выше допустимых пределов, что приводит к существенной деформации многих его деталей.
  • Электропроводка, имеющаяся внутри автоматической коробки передач, от высоких температур может просто расплавиться, что приведёт к серьёзным последствиям.

До каких пределов можно допускать нагрев масла

Диапазон этих температур достаточно широк. Многое зависит от того, масло каких марок применяется в той или иной системе, от его свойств. Ведь нельзя заливать масло любой марки, кроме той, что рекомендовано для АКПП конкретной модели. Но сейчас многие производители сошлись на диапазоне 65 – 95 Цельсия.

Превышение 100, а уж тем более 110 – 115 градусов заставляет бить тревогу. Есть повод задуматься о дополнительной системе охлаждения.

Почему именно дополнительный радиатор охлаждения АКПП

На АКПП старых образцов рядом с основным радиатором монтировался отдельный. Такое решение было правильным. Он обдувался «забортным» воздухом или вентилятором, обеспечивающим охлаждение радиатора. Такой вариант почти исключал возможность перегрева масла. Полностью такой перегрев можно полностью исключить, если автовладелец вовремя и правильно меняет масло.

Система охлаждения старых АКПП увеличивала пробег автомобиля на несколько десятков тысяч километров. Фото: i.ytimg.com

Сейчас многое изменилось. В двигателях современных автомобилей такой радиатор является как бы элементом основного радиатора – встроенный радиатор. Эти две системы – охлаждения ATF жидкости и масла АКПП – разделены, дабы они не перемешивались. Казалось бы, простое и эффективное решение. Но возникают некоторые довольно серьёзные проблемы:

  1. Появились новые двигатели, допускающие нагрев до 100 – 110 градусов Цельсия. А максимум для АКПП – 95.
  2. Сечение трубки, по которой проходит масло в радиатор, невелико. Нужной эффективности охлаждения не достигается. Следовательно, не исключён перегрев.
  3. Со временем такие трубки забиваются грязью, несмотря на применяемые фильтры, и замену масла. Без чистки самой системы не обойтись. Иначе ухудшается качество системы охлаждения, что ведёт к быстрому износу агрегата.

Таким образом, видно, что встроенный радиатор проигрывает отдельному. Каков выход? Дополнительный радиатор!

Замена масла в АКПП Рено Меган

Масло в коробку Рено Меган 2 можно заливать самостоятельно, главное – соблюдать порядок и сроки проведения работ. Если все делать корректно и вовремя, коробка автомат будет работать практически вечно. Большинство работ легко выполнить своими силами в условиях гаража.

Выполнять обслуживание удобно на подъемнике или эстакаде

Также нужно учитывать условия эксплуатации, на которые рассчитан автомобиль. Модель Рено Меган 2 создавалась не для российских дорог и зим, может плохо реагировать на езду по разбитым трассам. Поэтому коробку нужно регулярно диагностировать, проверять уровень и качество трансмиссионной жидкости.

Важно! Своевременные доливы масла в АКПП предотвращают серьезные неисправности.

Как проверить уровень масла в АКПП Меган

Замена масла АКПП Megane может быть регулярной плановой и экстренной. В первом случае коробку обслуживают в заданный промежуток времени, во втором – в случае наличия такой необходимости. Понять, что техжидкости мало, она имеет не тот цвет, запах, поможет проверка уровня.

Внимание! Езда с нехваткой трансмиссионного масла или некачественным составом может привести к серьезному дорожному происшествию.

Порядок проведения действий простой. Авто ставят на ровной площадке, присоединяют специальный адаптер для диагностики, включают мотор, дают ему поработать в холостом режиме. По мере достижения температуры в 60 градусов снимают пробку с отверстия слива.

Для тестирования уровня масла в коробке удобно использовать щуп

Мокрая пробка говорит о том, что жидкости именно столько, сколько нужно, сухая – о потребности срочно сделать долив. Когда в трансмиссию будет залит необходимый объем смазки, нужно будет подождать снижения температуры до 50 градусов, повторно запустить мотор. На прогретой коробке смазку проверяют еще раз.

Какое масло в АКПП Рено Меган

Масло в коробку механика Рено Меган 2 нужно заливать с учетом рекомендаций производителя. Обязательно учитывают ряд параметров и эксплуатационных характеристик, которые позволяют подобрать оптимальный продукт.

Важно! От масляной смеси срок службы и качество эксплуатации коробки передач зависит не в последнюю очередь.

Проводить обслуживание своими руками просто, главное правильно выбрать смазку

Продукцию следует выбирать оригинальную, с учетом рекомендаций производителя. Обязательно нужно ориентироваться на класс, вязкость и другие ключевые параметры. На заводе в КПП заливают масла «Эльф» Renaultmatic D3 SYN.

Важно! Качественное трансмиссионное масло гарантирует максимальную работоспособность системы, обеспечивает плавность переключения коробки, защищает рабочие элементы от износа.

Сколько масла в коробке АКПП Меган

Проверка уровня масла в АКПП Меган 2 покажет, сколько масла должно быть в коробке. Нормальный показатель идет между отметками минимума и максимума. Для проведения работ используют 3-3.5 л, при промывке поддона потребуется около 6 л.

От качества техжидкости и правильности проведения работ во многом зависит результат обслуживания

Как поменять масло в АКПП Меган

Для начала нужно проверить на Рено Меган 2 автомат уровень масла. Если он недостаточный, время сервисного обслуживания не наступило, можно просто выполнить долив. Когда техническая жидкость изменила запах, цвет, другие значимые параметры, делают ее замену.

Порядок действий по обслуживанию АКПП:

  1. Слить старую смазку.
  2. Снять пробку слива на баке с применением четырехгранника.
  3. Поставить под отверстие канистру на 4-5 л, в которую войдет полный объем отработки. Агрегат сначала отдаст только половину литража, потом нужно будет сделать дополнительный слив через трубку уровня.
  4. Оценить цвет и аромат отработки. Пример – примеси посторонних веществ указывают на износ фрикционов.
  5. Демонтировать пробку залива с маленьким медным кольцом – его нельзя терять, иначе пойдут утечки. В открытое отверстие добавить аналогичный объем новой смазки.
  6. Попеременно выставлять силовой агрегат в разные положения, удерживая в каждом секунд на 5.
  7. Прогреть двигатель в течение 10 минут.

Полную смену своими силами сделать труднее, для ее проведения лучше будет обратиться в сервисный центр.

АКПП без регулярных замен смазочного вещества выйдет из строя раньше времени

Фильтр АКПП меняют не всегда. Сложность демонтажа и обслуживания связана с особенностями конструкции коробки передач. Своими руками выполнить такие работы нелегко.

https://youtube.com/watch?v=nk4NogZNrnk

Обслуживание и ремонт автоматической коробки передач

Стоит отметить, что каждая АКПП вне зависимости от года выпуска и числа ступеней, нуждается в периодическом обслуживании. Данная операция предполагает замену масла. В автоматической коробке передач оно подвергается более высоким нагрузкам, поскольку циркулирует в системе под давлением и позволяет передавать крутящий момент. регламенты у каждого производителя разные. Однако в среднем замена масла должна осуществляться каждые 60-70 тысяч километров.

Каким способом можно осуществить замену? Всего есть два метода:

  • Частичная. В данном случае масло меняется не полностью. Так, сперва из сливного отверстия выливается старая жидкость. Обычно ее объем составляет не более 50 процентов от заправочного. После этого через щуп в коробку заливается новое масло. Его объем должен быть идентичным тому, который был слит ранее. Плюс данного метода в том, что его можно осуществить своими руками. Для этого нужна лишь яма и трубка-удлинитель. Но недостаток тоже есть. Ввиду того, что масло сливается не полностью, замену нужно производить вдвое чаще. Таким образом, в случае частичной замены коробка требует внимания не каждые 60, а 30 тысяч километров пробега.
  • Полная. В данном случае задействуется специальное вакуумное оборудование. Насос выкачивает из системы весь объем масла, параллельно загоняя новое. Это более правильный метод замены, но в нем есть пара минусов. Так, данный способ невозможно применить своими руками. К тому же стоимость такой замены будет в несколько раз выше. Ведь помимо расходов на работу мастера, потребуется закупить больше АТФ-жидкости. Обычно при заправочном объеме в 8 литров для замены требуется около 12 л.

Теперь о ремонте. Наиболее безобидной операцией считается замена сальников и прокладок. Как правило, об износе уплотнительных элементов свидетельствует течь масла на корпусе коробки. Одна из наиболее частых операций – это замена прокладки поддона автоматической коробки передач.

Есть и более серьезные методы ремонта. Так, со временем может загрязняться гидроблок. Обычно это грязь от пакетов фрикционов. В результате золотники перестают нормально функционировать, и коробка начинает пинаться. Технология ремонта заключается в разборке гидроблока и замене вышедших из строя золотников. В некоторых случаях помогает лишь чистка гидроплиты.

Ремонт может потребоваться и в случае неисправности соленоидов. Причина их выхода из строя банальна. Это мелкие отложения в масле, которые каким-либо образом попали из фильтра на клапаны. В итоге последние начинают заедать и неправильно работать. Ремонт заключается в замене бронзовых втулок и колец соленоидов.

Если вовремя не устранить данную проблему, возрастет зазор между кольцом и корпусом вала. Из-за этого в щель будет сочиться масло. А так как давление в блоке упадет, насос вынужден более интенсивно качать масло (чтобы сжать фрикционы). Это происходит до тех пор, пока насос АКПП полностью не выдохнется. Характерным признаком изношенного насоса является повышенный гул и вой при работе АКПП.

Также выйти из строя может электронный блок управления коробки. Из-за этого электроника не может подавать правильно сигналы на исполнительные устройства. Коробка не в состоянии переключить передачу при высоких оборотах либо переключения осуществляются с рывками. Также коробка может вставать в аварийный режим. Ремонт АКПП в данном случае заключается в замене блока либо восстановлении шлейфов в случае их повреждения.

Гидротрансформатор

Заменяет стандартное для механической КПП сцепление, а располагается также между КПП и двигателем, крепится к его маховику. Его главной задачей является плавное изменение, передача на ведущий вал АКП крутящего момента. В его конструкцию входят такие элементы как: насосное, турбинное, реакторное колёса, муфта свободного хода и блокировочная. Насосное колесо прикреплено к корпусу гидротрансформатора, оно вращается вместе с ним. Турбинное колесо сидит на ведущем вале планетарного редуктора. На каждом из колёс есть лопасти определённой формы, при работе двигателя между ними начинает проходить рабочая жидкость, которой он заполнен.

Как только двигатель запускается, насосное колесо начинает вращаться и его лопасти подхватывают рабочую жидкость направляя на лопасти турбинного колеса, от которого она отлетает на реакторное колесо (реактор), расположенное между ними. Реактор направляет поток возвращающейся жидкости в сторону направления насосного колеса, его начинают вращать две силы за счёт чего увеличивается момент. Когда обороты насосного и турбинного колёс сравниваются, происходит срабатывание муфты свободного хода и реактор начинает крутиться за счёт её, этот момент называется точкой сцепления. После этого гидротрансформатор начинает работать как гидромуфта, вращение от двигателя начинает передаваться к ведущему валу планетарного редуктора через рабочую жидкость. Исключением является АКПП Honda, где взамен планетарного редуктора установлены валы с шестернями как на МКПП.

Но всё еще не передаётся 100% энергии от двигателя из-за вязкого трения масла. Чтобы ликвидировать эти затраты и максимально эффективно его использовать, что в итоге приводит к уменьшению потребления топлива двигателем, присутствует блокировочная муфта, которая включается около 60 км/ч и больше. Находится эта муфта на ступице турбины. Как только автомобиль набирает необходимую скорость, рабочая жидкость поступает к стенке блокировочной муфты с одной стороны, а с другой она подходит после открытия канала переключающим клапаном, тем самым создаётся зона низкого давления. Из-за разности давления срабатывает блокировочный поршень, в этот момент он прижимается к корпусу гидротрансформатора, вследствие чего муфта начинает вращаться с корпусом гидротрансформатора.

Как работает планетарная передача

Почему в АКПП в подавляющем большинстве случаев применяется планетарная передача, а не валы с шестернями, как в механической коробке? Планетарная передача более компактна, она обеспечивает более быстрое и плавное переключение скоростей без разрыва в передаче мощности двигателя. Планетарные передачи отличаются долговечностью, так как нагрузка передается несколькими сателлитами, что снижает напряжения зубьев.

В одинарной планетарной передаче крутящий момент передается с помощью каких-либо (в зависимости от выбранной передачи) двух ее элементов, из которых один является ведущим, второй — ведомым. Третий элемент при этом неподвижен.

НеподвижныйВедущийВедомыйПередача
КоронаСолнцеВодилоПонижающая
ВодилоСолнцеПовышающая
СолнцеКоронаВодилоПонижающая
ВодилоКоронаПовышающая
ВодилоСолнцеКоронаРеверс, понижающая
КоронаСолнцеРеверс, повышающая

Для получения прямой передачи необходимо зафиксировать между собой два любых элемента, которые будут играть роль ведомого звена, третий элемент при таком включении является ведущим. Общее передаточное отношение такого зацепления 1:1.

Таким образом, один планетарный механизм может обеспечить три передачи для движения вперед (понижающую, прямую и повышающую) и передачу заднего хода.

Передаточные отношения одиночного планетарного ряда не дают возможности оптимально использовать крутящий момент двигателя. Поэтому необходимо соединение двух или трех таких механизмов. Существует несколько вариантов соединения, каждое из которых носит название по имени своего изобретателя.

Механизм Симпсона

Планетарный механизм Симпсона, состоящий из двух планетарных редукторов, часто называют двойным рядом. Обе группы сателлитов, каждая из которых вращается внутри своей коронной шестерни, объединены в единый механизм общей солнечной шестерней. Планетарный ряд такой конструкции обеспечивает три ступени изменения передаточного отношения. Для получения четвертой, повышающей, передачи последовательно с рядом Симпсона установлен еще один планетарный ряд. Схема Симпсона нашла наибольшее применение в АКПП для заднеприводных автомобилей. Высокая надежность и долговечность при относительной простоте конструкции – вот ее неоспоримые достоинства.

Механизм Равинье

Планетарный ряд Равиньё иногда называют полуторным, подчеркивая этим особенности его конструкции: наличие одной коронной шестерни, двух солнечных и водила с двумя группами сателлитов. Главным преимуществом схемы Равиньё является то, что она позволяет получить четыре ступени изменения передаточного отношения редуктора

Отсутствие отдельного планетарного ряда повышающей передачи позволяет сделать редуктор коробки очень компактным, что особенно важно для трансмиссий переднеприводных автомобилей. К недостаткам следует отнести уменьшение ресурса механизма приблизительно в полтора раза по сравнению с планетарным рядом Симпсона

Это связано стем, что шестерни передачи Равиньё нагружены постоянно, на всех режимах работы коробки, в то время как элементы ряда Симпсона не нагружены во время движения на повышенной передаче. Второй недостаток – низкий КПД на пониженных передачах, приводящий к снижению разгонной динамики автомобиля и шумности работы коробки.

Коробка передач Уилсона состоит из 3 планетарных редукторов. Коронная шестерня первого планетарного редуктора, водило второго редуктора, и коронная шестерня третьего постоянно соединены между собой, образуя единое целое. Кроме того, второй и третий планетарные редукторы имеют общую солнечную шестерню, которая приводит в действие передачи переднего хода. Схема Уилсона обеспечивает 5 передач вперед и одну заднего хода.

Планетарная передача Лепелетье объединяет в себе обыкновенный планетарный ряд и пристыкованный за ним планетарный ряд Равинье. Несмотря на простоту, такая коробка обеспечивает переключение 6 передач переднего хода и одну заднего. Преимуществом схемы Лепелетье является ее простая, компактная и имеющая небольшую массу конструкция.

Конструкторы постоянно совершенствуют АКПП, увеличивая количество передач, что улучшает плавность работы и экономичность автомобиля. Современные «автоматы» могут иметь до восьми передач.

ZF center › Блог › Система охлаждения АКПП. Устройство. ч.1 “О чём говорят мужчины”(с)

Добрый день, Уважаемые читатели нашего блога!Эта статья продолжает серию материалов по мотивам популярных тем и вопросов, которые часто обсуждают на форумах в интернете, а так же задают по телефону нашим специалистам.

Мы планируем в доступной и понятной форме отвечать на самые частые вопросы пользователей, которые касаются устройства, эксплуатации и обслуживания автоматических коробок передач.

Итак, о чем часто говорят/спрашивают мужчины-владельцы автомобилей с автоматическими коробками.

Вопрос дня звучит так: охлаждение акпп / что, у акпп есть охлаждение? / мне советуют дополнительный радиатор для коробки — это надо? /поломки из-за перегрева… это про что?/ производитель всё предусмотрел — не мешайте машине работать… и т.д. и т.д.

Вопросы по устройству системы охлаждения акпп, перегреву, доп.радиаторам и т.д. — мы собрали вместе и решили в нескольких частях познакомить читателей нашего Блога с устройством системы охлаждения акпп, осветить вопросы перегрева и дополнительного охлаждения.В рамках одной статьи — слишком много информации. Подготовим несколько материалов, чтобы было проще “усваивать материал” :).

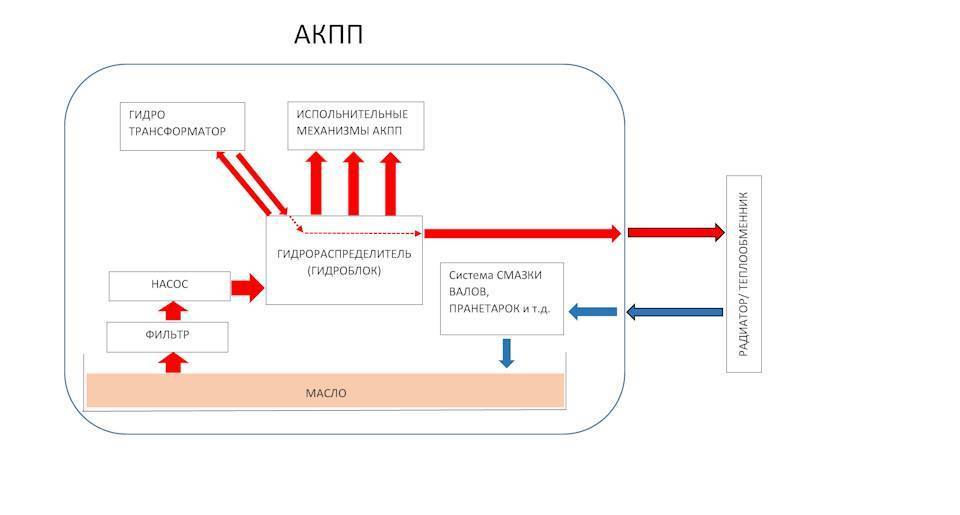

Итак, в первой части — покажем схему устройства системы охлаждения акпп, основные конструктивные особенности системы охлаждения АКПП.

Большинство гидромеханических кпп (будем говорить именно про самый распространенный тип акпп) — имеют похожую внутреннюю гидравлическую схему. Посмотрите на схему. Схема максимально упрощена для общего понимания).

Масло в корпусе АКПП — находится в поддоне. При работе коробки, масло засасывается насосом через фильтр и поступает в гидро-распределитель (“гидроблок”).Гидроблок распределяет масло — в испольнительные механизмы АКПП, в Гидротрансформатор.

Масло в ГТ — достаточно сильно нагревается и требует дополнительного охлаждения. Горячее масло из гидроблока — по отдельной линии — поступает во внешний охладитель (про конструкции охладителя -далее).Их внешнего охладителя — охлажденное масло -возвращается в коробку и поступает на смазку валов внутри коробки. И далее -сливается в поддон. Примерно так выглядит общая схема движения масла внутри акпп.

На что Важно обратить внимание. В любой коробке — есть внешний охладитель, задача которого — снижать температуру масла в акпп. Температура масла — один из критически важных параметров

Основная проблема в том, что при существенном перегреве — заметно снижается срок жизни масла, масло деградирует.Обратите внимание — масло для смазки подшипником валов — поступает после охладителя, максимально охлажденное

Температура масла — один из критически важных параметров. Основная проблема в том, что при существенном перегреве — заметно снижается срок жизни масла, масло деградирует.Обратите внимание — масло для смазки подшипником валов — поступает после охладителя, максимально охлажденное.

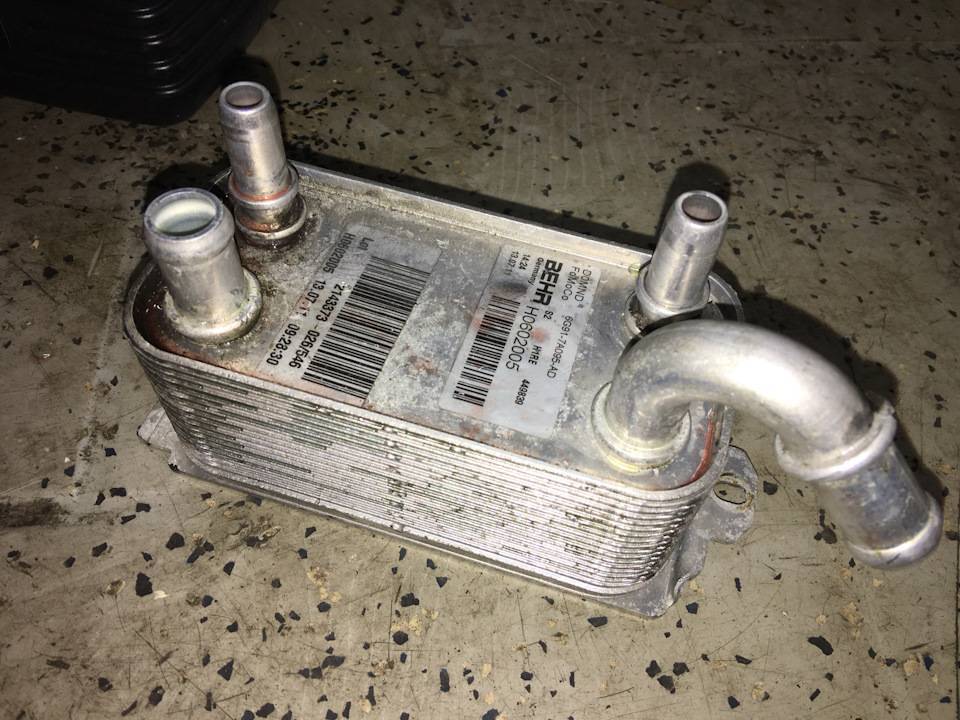

Далее — покажем для понимания — как устроен внешний охладитель и что такое подшипники валов.

Есть несколько основных схем внешнего охладителя.

Вариант 1 — Теплообменник, встроенный в основной радиатор охлаждения.В одном из бачков радиатора охлаждения двигателя — встроен маленький радиатор по которому проходит масло акпп. Масло К и ОТ радиатора — подводится по трубкам. Проходя по своему радиатору, масло отдаёт температуру охлаждающей жидкости двигателя. Такая конструкция теплообменника — усложняет и удорожает конструкцию основного радиатора, появляются длинные дополнительные трубки от акпп к радиатору. В некоторых моделях — при протечке штуцера — может приводить к смешиванию масла АКПП и антифриза!

Вариант 2. Отдельный вынесенный теплообменник. Две трубки — от АКПП, а две трубки — от системы охлаждения двигателя. Внутри теплообменника жидкости не соприкасаются но масло АКПП “отдаёт” часть температуры — антифризу. Установка такого теплообменника — более технологична для производителя. Но также требует дополнительных трубок от АКПП и для антифриза.

Вариант 3. Производитель еще больше упростил конструкцию, убрав трубки подвода масла из АКПП. в корпусе коробки — два отверстия по которым подается и отводится масло. Теплообменник установлен непосредственно на корпусе АКПП. Отверстия на корпусе и отверстия на теплообменнике -совпадают. Так масло попадает в теплообменник. Для антифриза — есть два отдельных штуцера. Конструкция такого теплообменника — самая “экономичная” для производителя. Минимум деталей.

Немного теории

Доп. радиатор для автоматической коробки переключения передач

В автомобилях, имеющих пробег свыше 100 тыс. км установка дополнительного радиатора нормализирует работу трансмиссии, увеличивает ее ресурс. Объясняется это тем, что в машинах, с большим пробегом система охлаждения работает менее эффективно, чем в новых авто. Снижению КПД коробки способствует образование налета на механизмах трансмиссии, протечка смазочного материала через изношенные уплотнители, возникновение вибраций от изношенных узлов. Все эти неполадки приводят к перегреву масла внутри АКПП.

Для автоматических коробок (3-ех и 4-ех ступенчатых) оптимальная рабочая температура составляет 75-800С. В таких температурных условиях ресурс АКПП больше эксплуатационного периода самой машины. В классическом варианте, который используется для большинства автомобилей, трубка охлаждения коробки автомат располагается в основном радиаторе ДВС. При этом с возрастанием степени изношенности машины эффективность охлаждения АКПП падает. Возникает момент, когда при длительной эксплуатации авто, температура двигателя равна температуре автоматической коробки переключения передач и составляет около 1000С, что недопустимо для коробок автомат.

Современные универсальные смазочные материалы имеют синтетическую основу, позволяющую маслам выдерживать чрезвычайно высокие температуры, не разрушаясь и не изменяя структуры заданной производителем. Но для коробок автомат возрастание температуры смазки даже на 100С способно вывести из строя механизмы агрегата, значительно ухудшить их работу. При температуре трансмиссионной жидкости более 1400С происходят процессы обугливания фрикционов, возможен перегрев фрикционной прокладки (критическая температура около 3500С) и ее преждевременный износ. Очевидно: даже используя универсальные трансмиссионные масла, способные выдержать чрезвычайно высокий температурный режим, не удастся избежать капремонта АКПП без хорошей системы охлаждения.

Рекомендуем: Датчик температуры охлаждающей жидкости (ДТОЖ): характеристики, принцип работы, симптомы неисправности, замена

Чрезвычайно низкая температура смазочного материала также вредна для коробки автомат, поэтому мастера рекомендуют в зимний период устанавливать на охладительную магистраль термостат. Это устройство не позволяет непрогретому трансмиссионному маслу охлаждаться через дополнительный маслорадиатор и возвращает смазку к трансмиссии.

ВАРИАНТЫ УСТАНОВКИ

Почти с каждым радиатором акпп имеется комплект для самостоятельной установки, в который входят шланги, хомуты, пластиковые стяжки и переходники штуцера.

Дополнительный радиатор ставится в разрыв существующей линии охлаждения, между основным радиатором и самой автоматической коробкой передач.

Основные производители радиаторов акпп Hayden, Tru-cool, Derale, рекомендуют устанавливать дополнительный охладитель именно после основного радиатора, чтобы вернуть максимально охлажденную жидкость в трансмиссию.

Устанавливают его спереди на «штатный» (основной) радиатор. Прикрепляя пластиковыми хомутами стяжками. В основном такой вид установки подходит для всех алюминиевых радиаторов, которые имеют не большой вес. Многие производители дополнительных радиаторов в последнее время для создания турбулентного потока смазывающей жидкости устанавливают в радиаторах специальные спиральные пластины. Преимущество заключается в большей отдаче тепла, за счет завихрения масла, в итоге можно поставить меньший по размерам радиатор, но недостатком данного решения считается возникновение сопротивления потоку жидкости, и в следствии большая нагрузка на масляный насос акпп.

Преимущество установки дополнительного радиатора охлаждения: •устраняется перегрев трансмиссии, увеличивается ресурс работы внутренних шестеренок, фрикционов, стальных дисков. •улучшается охлаждение трансмиссионной жидкости, продлевается срок службы ATF масла. •продлеваетcя срок службы соленоидов, гидроблока (основного блока управления акпп) и внутренней проводки, которая при перегреве теряет эластичность изоляционного материала и плавятся пластиковые коннекторы датчиков.

ТЕРМОСТАТ АКПП

Вместе с дополнительным радиатором на автомобили с большим объемом двигателя необходимо устанавливать масляный термостат акпп, который открывает канал для подачи жидкости АТФ в радиатор только когда она нагревается до определенной температуры. На практике это позволяет реализовать быстрый прогрев зимой и достаточное равномерное охлаждение, после выхода коробки на рабочие температуры.

Основные производители масляных термостатов для акпп это

MAHLE /BEHR ( Германия) группа компаний Audi/Volkswagen устанавливает с завода эти термостаты на свои новые автомобили, и Канадская фирма Tru-Cool, одна из первых производителей радиаторов и термостатов для трансмиссии.

ПЕРЕХОДНИКИ ДЛЯ ПОДКЛЮЧЕНИЯ РАДИАТОРА

Не все акпп рассчитаны для подключения доп радиатора, некоторые конструктивно изготовлены для охлаждения только с помощью штатного теплообменника, или охлаждение проходит через основной радиатор машины.

В коробке нет места для подключения дополнительных выходов шланга, не позволяет подключить дополнительный выносной радиатор.

Для решения этой проблемы мы изготавливаем, специальные адаптеры-проставки под теплообменник.

В наличии Переходники для подключения радиатора акпп для всех основных моделей автоматических коробок передач: DP0, AL4, JF011E, JF015E, 09G, FW6A, DQ250, DQ500, TF60SN, TF80SC.

Существует 2 вида подключений:

1. Адаптер переходник позволяет подключить радиатор вместо штатного теплообменника, (полностью снимается теплообменник, ставится переходник для подключения доп радиатора)

2. Проставка переходник позволяет оставить на месте штатный теплообменник и дополнительно подключить к нему масляный радиатор.

Устройство гидротрансформатора АКПП

Что такое гидротрансформатор в АКПП или «бублик», как его называют механики? ГДТ — это гидропривод, который связывает двигатель и автомат без жесткого соединения. Играет роль сцепления в аналогии с МКПП.

Гидроприводы бывают двух видов: гидромуфта и гидротрансформатор. Разница между ними заключается в возможности трансформатора преобразовывать крутящий момент. В то время как гидромуфта может только передавать. «Бублик» АКПП работает в обоих режимах с автоматическим переключением, поэтому его можно назвать гибридным агрегатом.

Для чего в АКПП нужен гидротрансформатор? Узел имеет несколько назначений:

  • обеспечивает бесступенчатое переключение скоростей и плавное движение автомобиля;
  • гасит вибрации и удары от работы двигателя и трансмиссии, продлевая их срок службы;
  • позволяет работать двигателю на холостом ходу;
  • способствует торможению двигателем;
  • повышает проходимость автомобиля в тяжелых условиях, непрерывно передавая крутящий момент от двигателя к колесам.

Устройство гидротрансформатора АКПП основано на законах гидравлики. Механическая сила двигателя переходит в «бублик» и превращается в гидравлическую энергию за счет движения потока жидкости в полости ГДТ. Возникает давление и кинетическая энергия, которые заставляют вращаться вал трансмиссии. А от него крутящий момент переходит в планетарный механизм переключения передач.

В теории АКПП могла бы состоять только из гидротрансформатора. Но на больших скоростях его КПД сильно снижается. Передаточное отношение «бублика» ограничено. Он не может обеспечить движение задним ходом или достаточное количество передач. Поэтому в АКПП за гидротрансформатором устанавливают планетарный редуктор, который способен получить любое передаточное число в заданном диапазоне.

Одним из передовых разработчиков восьми скоростных коробок передач с гидротрансформатором является немецкая компания ZF. Высокотехнологичные трансмиссии этого производителя устанавливают в автомобилях Jeep, BMW, Volkswagen, Audi, Jaguar, Cadillac, Infinity.

Режимы

При запуске ДВС в бублик подается рабочая жидкость при помощи специальной помпы и возрастает давление. Центробежное колесо начинает крутиться, статор и центростремительная турбина пока неподвижны.

Режимы работы бублика:

  1. Трансформация. При изменении положения селектора и увеличения подачи топливной смеси при нажатии на педаль газа осуществляется возрастание оборотов насосного колеса за счет движения коленвала. Увеличивающееся движение трансмиссионной жидкости запускает вращение турбинного колеса. Вихревые потоки трансмиссионной жидкости то перекидываются к неподвижному реакторному колесу, то возвращаются к турбинному, повышая его КПД. Крутильный момент передается на ведущие колеса, и автомобиль начинает ехать. В реакторе находится обгонная муфта, которая при значительной разнице во вращении насоса и турбины блокирует вращательное движение статора и осуществляется прямая передача вращающего момента двигателя на АКПП, специальные лопасти реакторного колеса повышают скорость потока от центростремительной турбины и возвращают его на центробежный насос, повышая крутящий момент. Если усиливается противодействие движению (подъем на горку), статор прекращает вращательное движение и увеличивает передачу вращательного момента насосному колесу. По достижении определенных параметров (необходимой скорости и величины вращающего момента) осуществляется смена ступени в АКПП.
  2. Гидромуфта. На определенной скорости синхронизируется вращение центробежного насоса и турбинного колеса, и потоки рабочей жидкости попадают на статор с обратной стороны, при котором движение осуществляется только в одном направлении. Устройство переходит в режим работы гидромуфты.
  3. Блокировка. При достижении определенных параметров электроника блокирует гидравлический трансформатор при помощи фрикционного диска и осуществляется прямая жесткая передача вращающего момента без потери мощности.

При смене ступеней бублик отключается для обеспечения плавности, затем снова начинает работать. С помощью такого процесса исключается вероятность «проскальзывания», повышается ресурс гидротрансформатора, снижается потеря мощности и уменьшается расход топливной смеси.

Электронный блок управления осуществляет моментальное изменение режима функционирования бублика, адаптируя его работу под изменившиеся условия.
