ВАЗ 2106-2107: зажигание и его правильная регулировка

Проверка угла зажигания во время движения автомобиля

Проверку работоспособности системы зажигания после любой регулировки лучше всего производить в движении. Это связано с особенностями конструкции трамблёра и октановым числом используемого бензина. Бывает так, что выставленные по меткам углы зажигания не дают достаточной динамики и приёмистости. Поможет регулировка на слух по началу детонации:

• Разгоняем автомобиль до скорости 45-50 км/ч на ровном участке дороги;
• Включаем прямую передачу (на ВАЗ 2106 четвёртую) и нажимаем педаль газа до упора;
• Должен появиться характерный звон (детонация), который пропадёт через 2-3 секунды, а ускорение будет ровным и мощным без провалов;
• Если детонация не исчезает на протяжение всего разгона, значит угол зажигания «ранний»;
• Полное отсутствие звона и вялая динамика говорят о запаздывании искры в цилиндрах;
• Регулируем положение трамблёра на месте, доворачивая его на 3-5 градусов;
• Когда регулировка будет завершена, положение корпуса трамблёра относительно блока отмечают риской или краской.

Работы по регулировке зажигания следует проводить регулярно. Интервал обслуживания простой контактной системы зажигания — 15000 км, для электронной — вдвое больше. Также регулярно проверяется состояние свечей зажигания и высоковольтных проводов. Все операции по настройке легко могут быть проделаны самостоятельно, гараж для этого не нужен. Навык самостоятельного ремонта зажигания ВАЗ 2106 всегда пригодится в дальней дороге или зимой, когда возникают проблемы с запуском.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Об их устройстве

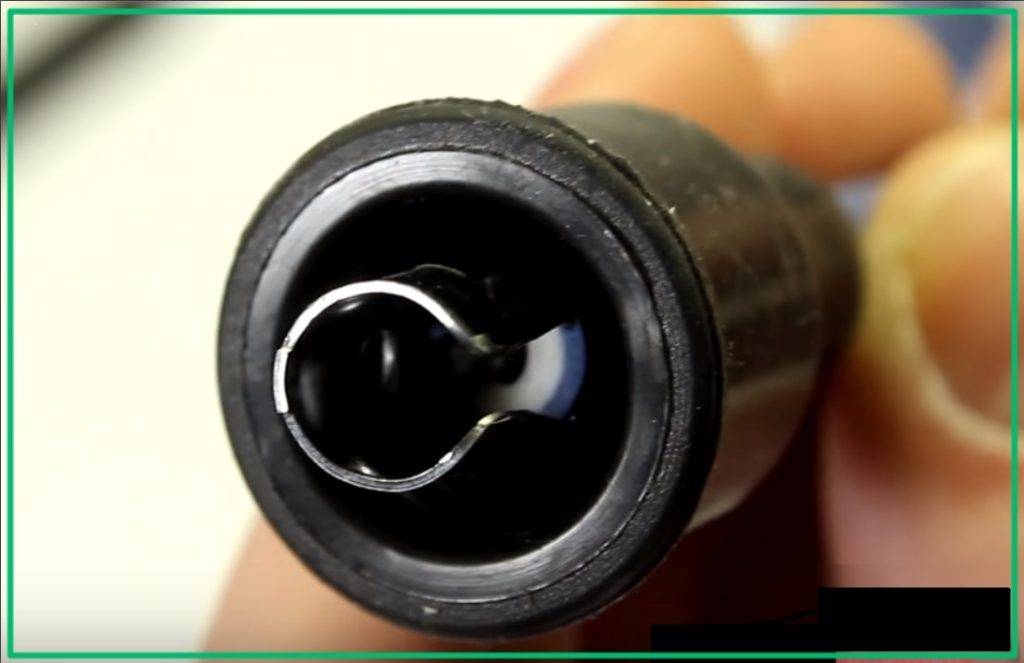

Перед тем, как выяснять важность рассматриваемых элементов системы зажигания, необходимо разобраться с их устройством. Конструктивно высоковольтный провод состоит из следующих частей:. Каждый элемент выполняет соответствующие задачи, и при малейшем нарушении целостности, понадобится произвести замену

Ремонту бронепровода не подлежат, так как они играют одну из главных ролей в системе зажигания автомобиля, а также относятся к категории расходных материалов

Каждый элемент выполняет соответствующие задачи, и при малейшем нарушении целостности, понадобится произвести замену. Ремонту бронепровода не подлежат, так как они играют одну из главных ролей в системе зажигания автомобиля, а также относятся к категории расходных материалов.

Ошибочным является мнение о том, что бронепровода на машине — это обычные провода, которые предназначены для передачи тока от источника к приемнику. Как известно, автомобили ВАЗ 2107 выпускались в двух вариациях системы подачи топлива — карбюратор и инжектор. Хотя множество деталей и механизмов на карбюраторе и инжекторе не отличаются, однако это не относится к ВВП. Карбюраторный ВВП отличается от инжекторного на ВАЗ 2107 следующими параметрами:

Зная конструктивные отличия, необходимо также понимать, что по проводу протекает высокое напряжения. Ток поступает от трамблера или МЗ через провода к свечам зажигания. Малейшие неисправности приводят к тому, что ток не подается на свечу, и при этом не возникает искры. Если не возникает искра, то не работает цилиндр, что отрицательно сказывается на работе двигателя.

Есть ли разница между контактным и электронным зажиганием?

На карбюраторных ВАЗ 2107 устанавливалось, как электронное, так и контактное устройство. Процесс регулировки не различается. Единственное различие может заключаться лишь в том, что перед тем, как выставлять метки, на контактном прерывателе необходимо зачистить контакты и проверить зазор, чтобы настройка системы была выполнена точнее.

Кстати, многие ошибочно называют коммутатор реле зажигания. Это реле является лишь способом уменьшения пускового тока и предназначено для сохранения срока службы контактов. Данное реле находится так в подкапотном пространстве. Настройка зажигания к нему не относится.

Вот так можно отрегулировать зажигание на карбюраторном автомобиле ВАЗ 2107. Удачи на дорогах!

Установка Зажигания Ваз 2107 Инжектор

Сделайте свое собственное замечание по настройке вашей системы зажигания ВАЗ 2107

Жигулевская «классика» ВАЗ 2107 не распространяется на современные автомобили, изготовленные по новейшим технологиям и наполненные сложной электроникой. В этом его прелесть. ни с того ни с сего не консультироваться со специалистами автосервиса, большую часть работ по техобслуживанию автомобилей может выполнить владелец самостоятельно. Это включает в себя процедуру для варианта зажигания, которую каждый может выполнить, предварительно изучив подробную аннотацию.

Когда мне нужно установить зажигание?

Первое, что вам нужно знать, это то, что для этой операции нет регулировки, поскольку время зажигания устанавливается или регулируется только по мере необходимости. Это может быть вызвано следующими причинами:

Заметка. На автомобилях ВАЗ 2107, оснащенных форсункой с электронным управлением, мигающий дисплей Check Engine может быть необходимым условием для проверки системы зажигания. приборная доска. Тем не менее, он ведет себя аналогичным образом, когда происходят еще десятки неисправностей. Поэтому сначала необходимо диагностировать проблемы с зажиганием, связавшись со станцией технического обслуживания.

В подавляющем большинстве случаев настройки Момент искры связан с нарушением настроек после разборки или ремонта двигателя. Отдельной проблемой является переход на высокооктановый бензин, который требует зажигания с высокой степенью очистки, что регулируется.

Целесообразно проверять своевременное образование разряда на электродах свечи зажигания в тех случаях, когда двигатель работает нестабильно, хлопает в карбюраторе и выхлопной трубе, сопровождается увеличением расхода топлива. Если вы еще не обнаружили «обжорство» автомобиля, то Заметка цвет дыма при высоком расходе бензина черный, как сажа на свечных электродах.

Типы систем

На протяжении десятилетий, до выпуска ВАЗ 2107 (с 1982 по 2012 год), он был оснащен тремя типами систем зажигания:

Заметка. Первые 2 сорта были поставлены на «семерку» карбюратора, последний представлен инжектором.

В механическом варианте осуществления контакты, открытые кулачком распределительного вала, размыкают цепь низкого напряжения, инициируя образование мощного импульса в обмотке вторичной катушки. Этот разряд направляется на электроды свечи зажигания топлива в цилиндре, где поршень поднимается до верхней мертвой точки (ВМТ) и такт сжатия завершается.

Бесконтактная схема работает по тому же принципу, только датчик Холла сигнализирует об обрыве цепи, и его переключатель реализует это. Поэтому настройки зажигания на карбюраторе «семерка» практически идентичны. Еще одна вещь. это сопловые машины, которые имеют новую систему, которая имеет не только контакты, но также распределитель и любые движущиеся части. Здесь искровой момент определяется контроллером ЭБУ, фокусируясь на сигналах от разных датчиков.

Подготовительный этап

Установить зажигание на автомобиль ВАЗ 2107, Особых условий не требуется, работу можно проводить как в гараже, так и на улице, в том числе зимой. Подготовьте следующий инструментарий для работы:

Заметка. Вместо специального гаечного ключа для вращения коленчатого вала вы можете использовать стандартный открытый 36-мм рог. Если у вас даже нет этого ключа, вам придется установить метки старым проверенным способом: повернув четвертую шестерню и подняв заднее колесо, поверните его вручную, тем самым вращая коленчатый вал.

В идеале лучше иметь в арсенале устройство для настройки зажигания на работающем двигателе. стробоскоп. Он оснащен лампой, которая мигает одновременно с моментом искрения в цилиндре, что позволяет видеть положение прорезей на шкиве коленвала на холостом ходу и четко регулировать угол наклона.

Важный момент. Зажигание настроено на своевременное зажигание и запуск двигателя, после чего требуется дополнительная регулировка. Но последний не принесет вам желаемого результата, когда нет сжатия в цилиндрах или проблемы с карбюратором дают о себе знать. Если эти проблемы не будут решены, двигатель останется нестабильным, независимо от того, как вы настроите систему зажигания.

Отсюда вывод: вы можете в любой момент правильно отрегулировать зажигание, но только точно настроить его на работающий двигатель и карбюратор.

Регулировка карбюратора модификации ВАЗ 2107

Все старые классические руководства по техническому обслуживанию Lada описывают, как установить момент искры с помощью лампочки, хотя опытные автомобилисты могут безопасно обойтись без нее. Почему это происходит, вы поймете, что в процессе чтения этого материала новичкам будет полезно ознакомиться со старой проверенной методологией.

Как выставить на карбюраторной семёрке

ВАЗ 2107 ведёт своё происхождение от Fiat 124 и выпускался в России до 2012 года

Инструменты для установки

Для всех проводимых работ нам понадобятся:

• ключ на 38;
• рожковый или накидной ключ на 13;
• контрольная лампочка на 12 В с двумя прикреплёнными к ней проводами (длина каждого провода примерно 20 см).

Ключ для проворачивания коленвала предназначен для более тщательного совмещения меток

Как правильно работать с метками

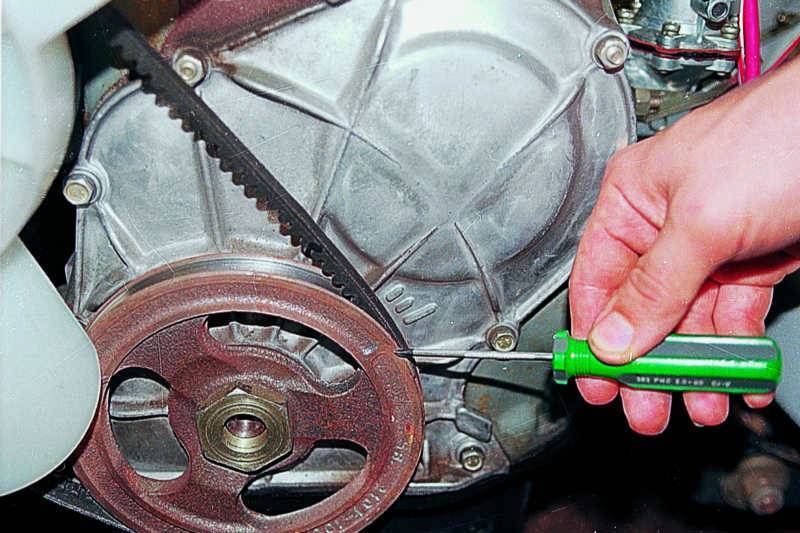

На блоке двигателя рядом со шкивом коленвала есть три метки, причём каждая имеет свою длину. Нащупать эти метки можно со стороны водителя, но только строго на неработающем двигателе, так как шкив вращается при заведённом моторе с большой скоростью!Самая короткая из них будет означать опережение зажигания на 10 градусов или 10 градусов до верхней мёртвой точки поршня в цилиндре, средняя метка на 5 градусов и короткая — 0 градусов. На шкиве тоже нащупывается прорезь, причём даже на ВАЗ 2107 (карбюратор) эта метка иногда реализована по-разному, но главная задача — найти её.

Метки углов опережения зажигания

Пошаговое описание с фото и схемами

1. Если вы в процессе работ случайно сбили настройку зажигания, то не спешите снимать крышку клапанов, чтобы понять, когда начинается такт сжатия. Сделайте следующее: выверните свечу в первом цилиндре и заткните отверстие небольшой плотной пробкой, сделанной из тряпки, смоченной в воде. Убедившись, что рядом никто не стоит и от вылета импровизированной затычки не пострадает, короткими сериями проворачиваем стартером коленвал буквально на доли секунд, включая стартер и отключая, и в момент, когда пробка вылетит с характерным звуком из свечного отверстия, прекращаем крутить стартер.
2. Теперь, прокручивая по чуть-чуть коленвал за гайку шкива ключом на 38, добиваемся совпадения меток на шкиве и блоке цилиндров со средней меткой, которая означает 5 градусов.

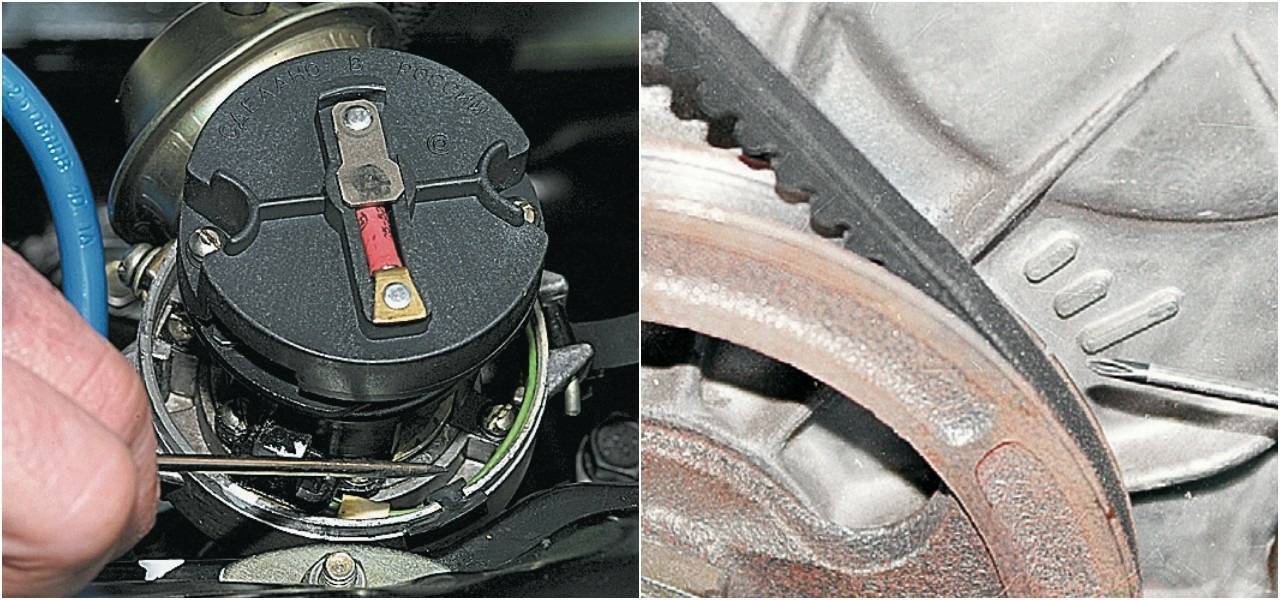

3. Отцепляем защёлки с крышки трамблёра и смотрим на направление бегунка: когда он расположен так, как на фото, то уже полдела сделано. Если нет, то рожковым ключом или накидным на 13 откручиваем гайку, вынимаем трамблёр и ставим всё обратно в требуемое положение.

4. Делаем отметку маркером на блоке цилиндров для дальнейшей оптимизации настройки зажигания.

5. Теперь подключаем нашу лампочку одним проводом к плюсовому выводу катушки зажигания, а вторым проводом на «массу». Центральный провод катушки вытаскиваем из крышки распределителя и фиксируем на расстоянии примерно 1—5 мм от «массы». Это делается для того, чтобы предотвратить пробой катушки зажигания на «массу».
6. Включив зажигание, медленно поворачиваем корпус распределителя зажигания (трамблёра) по направлению движения часовой стрелки и смотрим, когда потухнет лампочка. Если она не горела, то оставляем всё как есть.
7. Медленно вращаем корпус распределителя в обратном направлении, добиваемся момента, когда лампочка загорится и ключом на 13 фиксируем крепление корпуса.
8. Зажигание выключаем, крышку трамблёра и центральный провод возвращаем на место. Отцепляем провода лампочки-контрольки.

Как выставить зажигание ВАЗ 2106 своими руками — пошаговая инструкция

1. Выкручиваем свечу 1-го цилиндра, после чего при помощи пальца или резиновой пробки закрываем свечное отверстие.

2. Используя спецключ, проверните коленвал до тех пор, пока в первом цилиндре не начнется такт сжатия, то есть когда поршень начнет движение вверх. Узнать это можно по тому, как вылетит резиновая пробка, если вы держите пальцем то вы ощутите как его выдавливает.

3. Крутите до тех пор пока метка на шкиве коленвала не совпадет с меткой на крышке ГРМ. Если вы ездите на “92” или “95” бензине совмещайте со средней меткой, если же на “72” или ниже, совмещайте с длинной меткой, которая соответствует “0” углу опережения.

4. Отстегните защелки, затем снимите крышку распределителя зажигания.

5. После проворачивания коленвала, ротор распределителя должен повернуться в положение, в котором его наружный контакт будет направлен в сторону 1-го цилиндра на крышке распределителя.

6

Когда метки совмещены, обратите внимание на распределитель, попытайтесь провести воображаемую линию через защелки крышки, она должна проходить параллельной оси двигателя, если у вас не так, тогда выполните следующее:. 7. Открутите гайку крепления распределителя, затем поверните трамблер вверх

Вращая ось ротора, выставьте ее параллельно по отношению оси двигателя

Открутите гайку крепления распределителя, затем поверните трамблер вверх. Вращая ось ротора, выставьте ее параллельно по отношению оси двигателя

7. Открутите гайку крепления распределителя, затем поверните трамблер вверх. Вращая ось ротора, выставьте ее параллельно по отношению оси двигателя.

8. Поставьте распределитель, закрутите гайку крепления, не затягивая ее до конца.

9. После этой подготовки можно приступать непосредственно к процедуре регулировки зажигания.

10. Подключите “контрольку” следующим образом: один конец к выводу катушки зажигания, подключенным к низковольтному проводу распределителя, второй конец кидаем на “массу”.

11. Включите зажигание. Не спеша поворачивайте распределитель по направлению часовой стрелки, до тех пор пока не потухнет контрольная лампа. Если она и так не горит, то делать ничего не нужно.

12. Далее необходимо вращать распределитель против часовой стрелки, в момент загорания контрольной лампы, фиксируем положение распределителя затем затягиваем его гайку крепления.

13. Теперь можете выключить зажигание и поставить крышку трамблера на место.

После того как зажигание выставлено необходимо проверить правильность.

1. Для этого заведите двигатель и начинайте движение.

2. Разгоните машину до 45км в час, затем включите четвертую скорость и резко нажмите на “газ”.

3. После этого, примерно через 2-3 секунды возникнет детонация (хлопки, звон “пальцев”), исчезающая по мере того как будет разгоняться автомобиль.

4. Если детонация возникала и не пропала по мере ускорения автомобиля, можно сделать предположение, что зажигание “раннее”. Если у вас вообще не появилась детонация, зажигание — “позднее”. В случае раннего зажигания поверните распределитель по часовой стрелке, примерно на 0,5-1 деление. Если же у вас наоборот позднее крутите на 0.5-1 деление против часовой. Когда регулировка зажигания завершена, пометьте краской на корпусе распределителя положение средней риски шкалы относительно блока.

Теперь, когда момент зажигания ВАЗ 2106 выставлен можно все собирать и радоваться успешно выполненной работе.

Зажигание ВАЗ 2105: признаки неисправности, устройство

Изначально на автомобилях ВАЗ 2105 с 1980 года была установлена классическая контактная система зажигания вплоть до 1989 года. Позже ее заменили на бесконтактную, но принцип работы системы остался прежним. Стабильность работы системы влияет не только на запуск, экономичность и мощность двигателя, но и на характер его работы. Неправильно выставленное или сбитое зажигание, точнее, момент образования искры в камере сгорания, может привести к детонации двигателя, а это прямая угроза разрушения как цилиндро-поршневой группы, так и других элементов силового агрегата.

Принципиальная схема системы зажигания ВАЗ 2105 контактного типа

Зажигание ВАЗ 2105 состоит из основных элементов, каждый из которых подвержен своим болячкам:

1. Трамблер, прерыватель-распределитель (2). В любой системе зажигания он выполняет функцию не только распределения напряжения между свечами цилиндров в определенной последовательности (1-3-4-2), но и отвечает за своевременную подачу импульса на катушку зажигания с помощью контактной группы 4, которая в свою очередь генерирует ток высокого напряжения для образования искры на электродах свечи.
2. Катушка зажигания (5). В автомобилях ВАЗ 2105 используется маслонаполненная катушка разомкнутого типа Б-117. Ее задача — преобразовывать ток 12 В в ток высокого напряжения (около 12-24 кВ) по сигналу с коммутатора 6.
3. Коммутатор 6 представляет собой монтажную плату на полупроводниках для управления системой зажигания. После подачи управляющего импульса с реле зажигания 7, коммутатор замыкает цепь вторичной обмотки катушки 5, активируя повышающий трансформатор.
4. Система активируется с помощью контактной группы замка зажигания 8.

Бесконтактная система зажигания работает по такому же принципу. Разница между ними заключается в том, что в трамблере вместо контактной группы 4 установлен датчик Холла, который работает более стабильно и не требует точной регулировки зазора между контактами. Схема контактной и бесконтактной системы зажигания ВАЗ 2105 для ознакомления приведена ниже.

1. Изолятор; 2. Корпус катушки зажигания; 3. Изоляционная бумага обмоток; 4. Первичная обмотка; 5. Вторичная обмотка; 6. Изоляционная трубка первичной обмотки; 7. Клемма вывода конца первичной обмотки: 8. Контактный винт; 9. Клемма высокого напряжения; 10. Крышка; 11. Клемма «+E» вывода начала первичной и конца вторичной обмоток; 12. Пружина центральной клеммы; 13. Каркас вторичной обмотки: 14. Наружная изоляция первичной обмотки; 15. Скоба крепления; 16. Наружный магнитопровод; 17. Сердечник; 18. Контактная гайка; 19. Изолятор свечи зажигания: 20. Стержень; 21. Корпус свечи; 22. Уплотнительное кольцо; 23. Теплоотводящая шайба; 24. Центральный электрод; 25. Боковой электрод свечи зажигания; 26. Валик распределителя зажигания; 27. Маслоотражательная муфта валика; 28. Шайба: 29. Провод подвода тока и распределителю; 30. Запорная пружина крышки; 31. Корпус вакуумного регулятора; 32. Диафрагма; 33. Крышка вакуумного регулятора; 34. Гайка; 35. Пружина вакуумного регулятора; 36. Тяга вакуумного регулятора; 37. Смазочный фитиль (фильц) кулачка; 38. Опорная пластина регулятора опережения зажигания; 39. Ротор распределителя зажигания: 40. Боковой электрод с клеммой; 41. Крышка распределителя зажигания; 42. Центральный электрод с клеммой; 43. Уголек центрального электрода; 44. Центральный контакт ротора; 45. Резистор 5-6 ком для подавления радиопомех; 46. Наружный контакт ротора; 47. Пружина регулятора опережения зажигания; 48. Пластина центробежного регулятора; 49. Грузик регулятора опережения зажигания; 50. Изоляционная втулка; 51. Кулачок прерывателя; 52. Изоляционная колодка рычажка: 53. Рычажок прерывателя; 54. Стойка с контактами прерывателя; 55. Контакты прерывателя; 56. Подвижная пластина прерывателя; 57. Конденсатор 0,20-0,25 мкФ; 58. Корпус распределителя зажигания; 59. Подшипник подвижной пластины прерывателя; 60. Корпус масленки; 61. Винт клеммового зажима; 62. Стопорная пластина подшипника: 63. Распределитель зажигания; 64. Свечи зажигания; 65. Выключатель зажигания; 66. Катушка зажигания; 67. Генератор; 68. Аккумуляторная батарея; 69. Датчик-распределитель зажигания; 70. Коммутатор; 71. Угол опережения зажигания; 72. К источникам питания: 73. 1.Катушка зажигания; 74. 11.Свеча зажигания; 75. III. Распределитель зажигания; 76. IV. Схема классической системы зажигания; 77. V. Схема работы центробежного регулятора опережения зажигания. 78. VI. Схема бесконтактной системы зажигания.

Как скорректировать положение трамблера

Если детонацию слышно слегка или она отсутствует вовсе, тогда стоит поворачивать трамблер. Так нужно регулировать зажигание пока процесс не уладится до полутора секунд.

Стоит рассказать несколько возможных ситуаций развития событий при осуществлении этой процедуры.

Итак, порядок зажигания ВАЗ 2106 следующий:

1.  Когда детонация очень быстрая, то есть пропадает спустя несколько секунд, то это говорит о нормально выполненной регулировке. Если она после пяти секунд, то выполнять настройку уже не нужно.
2.  Длительная детонация. Чтобы замедлить этот процесс нужно произвести остановку и ослабить корпус трамблера, и повернуть его на одно отделение вперед. Выполняйте эти действия, до тех пор, пока процесс не будет длиться в течение нужного периода времени.
3.  Детонация не происходит. Это не есть правильным «симптомом». В этой ситуации нужно поворачивать трамблер в сторону минуса.

Устройство системы зажигания ВАЗ 2106

Система зажигания (СЗ) бензинового двигателя предназначена для создания и своевременной подачи импульсного напряжения на свечи зажигания.

Состав системы зажигания

Двигатель ВАЗ 2106 оборудован системой зажигания батарейно-контактного типа.

Автомобили ВАЗ 2106 оборудованы батарейно-контактной системой зажигания

В состав системы зажигания входят:

• аккумуляторная батарея;
• выключатель (замок зажигания с группой контактов);
• двухобмоточная трансформирующая катушка;
• трамблёр (распределитель с прерывателем контактного типа и конденсатором);
• провода высокого напряжения;
• свечи.

Зажигание включает цепи низкого и высокого напряжения. К низковольтной цепи относятся:

• аккумулятор;
• выключатель;
• первичная обмотка катушки (низковольтная);
• прерыватель с искрогасящим конденсатором.

В цепь высокого напряжения входят:

• вторичная обмотка катушки (высоковольтная);
• распределитель;
• свечи зажигания;
• высоковольтные провода.

Аккумуляторная батарея

Аккумулятор предназначен не только для обеспечения работы стартера, но и для питания цепи низкого напряжения при запуске силового агрегата. В процессе работы двигателя напряжение в цепь подаётся уже не с аккумулятора, а с генератора.

Аккумулятор предназначен для запуска стартёра и подачи питания в цепь низкого напряжения

Выключатель

Выключатель предназначен для замыкания (размыкания) контактов низковольтной цепи. При повороте ключа зажигания в замке на двигатель подаётся (отключается) электропитание.

Выключатель зажигания поворотом ключа замыкает (размыкает) цепь низкого напряжения

Катушка зажигания

Катушка (бобина) представляет собой повышающий двухобмоточный трансформатор. Она увеличивает напряжение бортовой сети до нескольких десятков тысяч вольт.

С помощью катушки зажигания напряжение бортовой сети увеличивается до нескольких десятков тысяч вольт

Распределитель (трамблёр)

Трамблёр используется для распределения импульсного напряжения, поступающего с высоковольтной обмотки катушки на ротор устройства, по контактам верхней крышки. Это распределение осуществляется посредством бегунка, имеющего наружный контакт и находящегося на роторе.

Трамблёр предназначен для распределения напряжения по цилиндрам двигателя

Прерыватель

Прерыватель является частью распределителя и предназначен для создания электрических импульсов в низковольтной цепи. Основу его конструкции составляют два контакта — стационарный и подвижный. Последний приводится в движение кулачком, находящимся на валу распределителя.

Основу конструкции прерывателя составляют подвижный и стационарный контакты

Конденсатор прерывателя

Конденсатор предотвращает образования искры (дуги) на контактах прерывателя, если они находятся в разомкнутом положении. Один его вывод подключается к подвижному контакту, другой — к стационарному.

Конденсатор предотвращает искрообразование между разомкнутыми контактами прерывателя

Высоковольтные провода

С помощью высоковольтных проводов напряжение поступает с выводов крышки трамблёра на свечи зажигания. Все провода имеют одинаковую конструкцию. Каждый из них состоит из токопроводящей жилы, изоляции и специальных колпачков, защищающих контактное соединение.

Высоковольтные провода передают напряжение с контактов крышки трамблёра на свечи зажигания

Свечи зажигания

Двигатель ВАЗ 2106 имеет четыре цилиндра, в каждом из которых установлено по одной свече. Основная функция свечей зажигания — создание мощной искры, способной в определённый момент воспламенить горючую смесь в цилиндре.

Свечи зажигания служат для воспламенения топливно-воздушной смеси

При повороте ключа зажигания по низковольтной цепи начинает течь ток. Он проходит через контакты прерывателя и попадает на первичную обмотку катушки, где за счёт индуктивности его сила увеличивается до определённого значения. При размыкании контактов прерывателя сила тока моментально снижается до нуля. Вследствие этого в высоковольтной обмотке возникает электродвижущая сила, увеличивающая напряжение в десятки тысяч раз. В момент подачи такого импульса ротор распределителя, двигаясь по кругу, передаёт напряжение на один из контактов крышки трамблёра, с которого напряжение через высоковольтный провод поступает на свечу.
