Назначение и принцип действия карбюратора
Карбюратор представляет собой важный узел двигателя внутреннего сгорания, отвечающий за приготовление топливовоздушной смеси и ее подачу в рабочий цилиндр в необходимом соотношении. Двигатель скутера с неотрегулированным карбюратором не может нормально функционировать. От правильности настройки устройства питания двигателя зависит стабильность оборотов, развиваемая мотором мощность, потребление бензина, реакция на поворот ручки газа, а также легкость запуска в холодное время года.
Важный узел двигателя внутреннего сгорания представляет собой карбюратор
Данный узел отвечает за подготовку воздушно-бензиновой смеси, концентрация компонентов которой влияет на характер работы силовой установки. Стандартным соотношением считается пропорция 1:15. Обеднение смеси до соотношения 1:13 обеспечивает стабильную работу двигателя на холостом ходу. Иногда также возникает необходимость обогатить смесь, выдержав пропорцию 1:17.
Благодаря правильно настроенному карбюратору обеспечивается легкий и быстрый запуск двигателя транспортного средства, а также стабильная работа мотора, независимо от температуры окружающей среды. Любой карбюратор оснащен жиклерами с калиброванными отверстиями, поплавковой камерой, иглой, регулирующей сечение топливного канала, а также специальными регулировочными винтами.
Процесс настройки предусматривает вращение специально винта в направлении часовой стрелки или в обратную сторону, что вызывает, соответственно, обогащение или обеднение рабочей смеси. Регулировочные мероприятия выполняются на прогревшемся моторе. При этом, карбюраторный узел должен быть предварительно тщательно промыт и очищен от засорений.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
четверг, 28 сентября 2021 г.
Схема карбюратора на 139qmb
Проверьте все уплотнительные кольца на предмет повреждений. Замените, если в это необходимо.
При чистке карбюратора, вытащите вакуумную диафрагму(вакуумная заслонка) перед использованием воздуха для продувки или растворителей для чистки. Это предотвратит повреждение диафрагмы.
Возможные неисправности карбюратора CVK
1.Двигатель трудно запускается
— Нет искры -Плохая компрессия
2. Нет топлива в карбюраторе
-Закрытая топливная магистраль -Закрытый топливный фильтр -Заблокирована вакуумная линия -Поврежденапорвана вакуумная линия -Засорилась впускная игла -Уровень поплавка установлен слишком высоко
3. Слишком много топлива для двигателя
-Загрязненный воздушный фильтр -Утечка воздуха в коллекторе -Неисправен обогатительный клапан -Заблокирован воздушный канал в карбюраторе
4. Слишком богатая или слишком белдная смесь воздуха / топлива
-Неисправен обогатительный клапан -Затянутый винт холостого хода -Поплавковая игла застряла или загрязнена -Высота поплавка слишком высокая или слишком низкая -Заблокированный канал воздуха в карбюраторе -Загрязнен воздушный фильтр -Утечка воздуха в карбюраторе или коллекторе
5. Двигатель не ускоряеться
-Плохая искра -Винт воздушной смеси слишком затянут -Неисправен ускорительный насос
6. Почти не реагирует на ручку газа
-Слабая искра/плохое воспламенение -Заблокированная топливная магистраль -Заблокированный топливный фильтр -Плохое топливо -Вода в топливе -Утечка воздуха в карбюраторе или коллекторе -Неисправен обогатительный клапан -Затруднено движение топлива в карбюраторе -Вакуумная заслонка застряла -Поврежденная вакуумная диафрагма -Грязь в карбюраторе
Снятие карбюратора
1. Снимите сиденье и емкость под ним. 2. Снимите правую боковую панель. 3. Отсоедините разъем кабеля пускового обогатителя. 4. Ослабьте винт сливного отверстия карбюратора и слейте топливо из поплавковой камеры. 5. Ослабьте хомуты во впускной трубке и впускном коллекторе. 6. Ослабьте трос дроссельной заслонки и вытащите его из суппорта и из сектора управления дроссельной заслонкой. 7. Отсоедините топливную магистраль от карбюратор. 8. Снимите воздухозаборную трубку воздухана и вытаскивайте карбюратор прямо обратно из впускного коллектора. 9. Снимите пусковой обогатитель с карбюратора.
Проверка обогатительного клапана
1. Проверьте уровень сопротивления. 2. Стандартное значение ниже 5, если холодно. 3. Подключите обогатитель к 12 В аккумулятору. 4. Плунжер должен выдвинуться на 3/8 дюйма(примерно 10 мм) через 5 минут.
5. Проверьте иглу и её рабочее место в карбюраторе. 6. При необходимости замените. 7. Установите обогатительный клапан в место установки и нажмите вниз. 8. Установите стопорное кольцо и завинтите винты.
Клапан отсечки воздуха
1. Отвинтите два винта траверсы, тросика дроссельной заслонки, и снимите её. 2. Отвинтите два винта клапана отсечки воздуха. 3. Снимите пружину и вакуумную мембрану. 4. Проверьте на износ мембраны, замените если необходимо. 5. Очистите каналы, удалите грязь.
Вакуумная камера
1. Выверните два винта и снимите крышку 2. Снимите пружину, заслонку мембраны. 3. Снимите топливную иглу. Будьте особенно осторожны, чтобы не повредить мембрану. Заменить если она повреждена.
Это интересно: Что нельзя делать с дворниками зимой?
1. Проверьте иглу на износ и замените, если необходимо.
Поплавковая камера.
1. Выверните три винта и снимите поддон поплавковой камеры. 2. Снимите штифт, который держит поплавок. 3. Выверните основной топливный жиклер, жиклер холостого хода и винт регулировки качества смеси холостого хода.
Будьте осторожны, чтобы не сломать топливные жиклеры и винт качества смеси. Подсчитайте количество оборотов при удалении винта качества смеси. При переустановке жиклеров и винта не затягивайте их.
4. Очистите жиклеры растворителем и сжатым воздух. 5. Очистите корпус карбюратора и все каналы сжатым воздухом.
1. Проверить поплавковую иглу и её седло, продуть от грязи. 2. Установите жиклер холостого хода, распылитель топливной иглы, основной топливный жиклер в карбюратор.
3. Установите поплавок. Отрегулируйте винт качества топлива. Стандартная настройка — 2 оборота, плюс или минус 1/4 оборота. 4. После установки поддона поплавковой камеры, проверьте уровень топлива с помощью небольшой линейки или калибратора. Правильный уровень топлива составляет 20,5 мм (0,807 дюйма).
Как отрегулировать карбюратор на скутере
Когда факт того что настраивать агрегат придется самостоятельно уже определен. Первым делом стоит тщательно промыть все внутренние узлы карбюратора и прочистить воздухофильтр.
Промывка происходит примерно следующим образом: Перед чисткой карбюратора, узел необходимо демонтировать
При этом необходимо осторожно отсоединить топливные и масляные магистрали, патрубок воздуховода, контактный разъем электроклапана и отвинтить крепежные болты
После того как демонтаж произведен, карбюратор нужно тщательно вымыть снаружи при помощи бензина, солярки или специальных очистителей и дать ему высохнуть. Затем нужно приступать к внутренней очистке.
В начале снимается крышка поплавковой камеры и промывается внутри. Затем демонтируется поплавок, не допуская деформации пластины и выполняется полная чистка нутра карбюратора.
Для этого применимы два метода:
- Промыть все ходы бензином, а для продувки можно использовать обычный компрессор или насос с насадкой.
- Приобрести средство для промывки карбюратора в форме аэрозоля.
По эффективности оба метода одинаково хороши, здесь можно выбирать больше из личных предпочтений. Первый метод более хлопотный и трудоемкий, но дешевый. Второй же метод быстрый и легкий, но придется потратиться на покупку промывки.
Очень важно тщательно промыть все ходы и полости, особенно следует обратить внимание на состояние жиклеров. При промывке жиклеры и стартовый обогатитель необходимо демонтировать и промыть отдельно. По окончании процедуры все внутренние узлы и полости должны быть в идеальной чистоте
После высыхания, карбюратор собирается и монтируется на свое место. После обратной сборки и монтажа, можно выполнить его калибровку
По окончании процедуры все внутренние узлы и полости должны быть в идеальной чистоте. После высыхания, карбюратор собирается и монтируется на свое место. После обратной сборки и монтажа, можно выполнить его калибровку.
Особенности настройки карбюратора 2 х тактного скутера
Карбюратор на скутере 2т немного отличается по конструкции и к мотору 4т не подходит. Вопрос, как настроить такое устройство, волнует всех обладателей двухтактников.
На большинстве китайских моделей ставится довольно простой карбюратор без лишних регулировок. Обогатитель здесь механический, хотя, если тюнинговать скутер или у вас японская модель, обогатитель может стоять и электрический. Для того чтобы пользоваться механическим вариантом, нужно сначала нажать курок на нем, а потом уже пытаться заводить технику.
Настройка карбюратора скутера 2т несложна, но требует некоторого терпения. Для того чтобы ее осуществить, потребуется карбюратор разобрать: вначале потребуется открутить верхнюю крышку. Игла в нем зафиксирована скобой, ее нужно вытащить. Качество смеси регулируется точно так же, как описано выше. Особенностью двухтактной системы является то, что игла влияет на качество смеси только в определенном положении. Если дроссельная заслонка поднята максимально, за топливную смесь будет отвечать только главный топливный жиклер. Иногда в нее вмешивается система холостого хода. В зависимости от того, какой карбюратор у вас установлен.
Для холодного пуска нужно пользоваться пусковым обогатителем, который нужно закрыть после того, как мотор прогреется; проще говоря, это подсос. В таких карбюраторах важную роль играет уровень топлива. Регулируется он тоже путем механического вмешательства в работу поплавковой камеры. Настраивается она тем же способом, что и в четырехтактной версии. По сути, от моделей для моторов на 4 тактном скутере карбюратор для 2т моторов отличается только жиклерами и некоторыми другими параметрами, но устроен похоже, поэтому и регулируется так же.
Регулировка карбюратора мопеда Альфа – пошаговая инструкция
Сначала рассмотрим экспресс-способ, который отлично подойдет начинающим, или когда нужно все сделать максимально быстро. Настраивать карбюратор можно только при горячем моторе, например, после поездки мопеде
Важно, чтобы двигатель проработал на холостом ходу минимум 10 минут. Предварительная очистка необязательна, но желательна
Для быстрой настройки удобно воспользоваться следующей инструкцией:

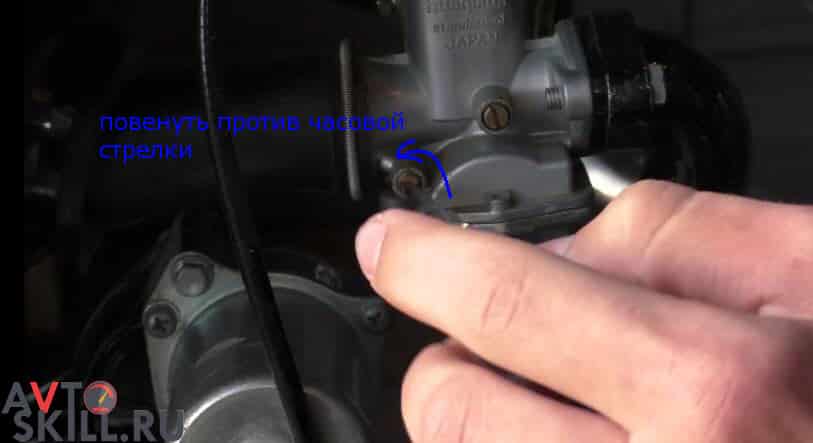

Повернуть отверткой левый болт – жиклер качества по часовой стрелке до упора. Также провернуть правый болт, отвечающий за качество смеси. Поворачивать нужно до тех пор, пока мотор почти не заглохнет.
