Инструкция-схема по ремонту электропроводки скутера Daelim CitiAce 110

Особенности электрооборудования

В отличие от отечественных мотоциклов и мопедов, Альфа уже в базовом исполнении имеет ряд преимуществ:

1. Электронное 12В зажигание;
2. Электрический стартер;
3. Электронный тахометр на панели приборов.

Источники энергии

На мопеде применена схема с аккумуляторным источником электроэнергии. Изготовителем не рекомендуется его эксплуатация без АКБ, а схема электропроводки на мопед Альфа дополнительно оснащена реле-регулятором (см. также схему электропроводки УАЗ 31512).

Шестикатушечный генератор также хорошо справляется со своими обязанностями:

1. Поддерживает напряжение во всем диапазоне оборотов двигателя;
2. Обеспечивает работу головного света и габаритов во время движения.

Органы контроля и управления

Наличие информативных приборов делает эксплуатацию мопеда достаточно простой, что и привлекает многих покупателей. Причем, что характерно, достаточно большое количество новичков решается на покупку двухколесного транспортного средства, выбирая именно мопеды Альфа.

Столь же простое управление мопедом также способствует его популярности. Все основные функции транспортного средства вынесены на руль, а их состояние отображается на панели приборов:

1. Скоростной режим;
2. Обороты двигателя;
3. Состояние заряда АКБ;
4. Суточный и общий пробег (см. также схему проводки мотоцикла Урал).

Нюансы, касающиеся обеих схем

Если охранную систему подключить, как рассмотрено выше, можно получить работоспособный вариант, разве что без дистанционного запуска. Вообще, сигнализация на скутер может устанавливаться в разных вариантах. Например, если не нужна блокировка двигателя, просто не разрезайте провод и не подключайте «серый» и «розовый» шнур. Можно не подключать и сирену, а также поворотники скутера (на выбор владельца). Дальше все схемы, что были рассмотрены, будут только усложняться.

Снабдим мотор дистанционным запуском

«Синий» провод, идущий из разъема сигналки, может подавать напряжение на реле, включающее стартер. Разберемся, к чему подключать его.

Кнопка запуска стартера

От модуля кнопки «2», если он присутствует вообще, могут идти несколько проводов. Один из них подключен к штатному реле, и на нем при нажатии может появляться:

• + 12 Вольт. Тогда, соедините сам шнур с «синим» проводом сигналки (Т-образное подключение);
• Потенциал «массы». Если нужен автозапуск, придется купить реле, нормально разомкнутые контакты которого подключают между «массой» и найденным шнуром.

Устанавливая дополнительное реле, включайте обмотку между «синим» проводом и массой. При этом электронику сигналки надо защитить диодом.

Схема распайки дополнительного реле

В «главе 1» рассматривалось, как установить сигнализацию на скутер с 4-х и с 2-контактным зажиганием. Во втором случае, например, дистанционный запуск реализовать проще:

Автозапуск, зажигание с двумя контактами

Цифрами здесь обозначены точки подключения реле:

1. Контакт 30;
2. Контакт 87;
3. Контакт 85 (катод диода);
4. Контакт 86 (анод диода).

Как видите, новых точек подключения не добавится. Единственное, что придется протянуть шнур от «массы» к контакту «86».

К любой технике, выпущенной в Китае, последний абзац не относится. Просто, на скутерах Nexus, Racer, Tachilla и многих других используется 4-контактное зажигание.

Тонкости подключения к коммутатору

Сразу заметим: в этой главе говорится только о первой схеме, то есть о 4-контактном зажигании. Как вы помните, для подключения сигналки требуется разрывать один провод, идущий к коммутатору:

Электрическая схема системы зажигания

Шнур, о котором идет речь, отмечен стрелкой. Найти его в большинстве случаев несложно:

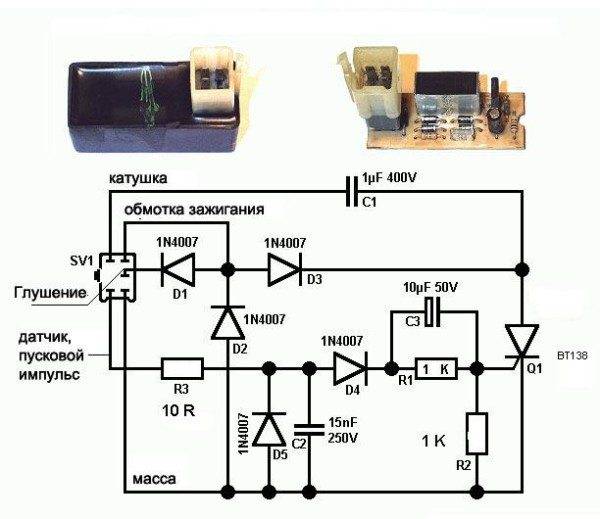

Модуль коммутатора зажигания

Здесь к коммутатору подключены 6 шнуров, и их маркировка является понятной.

Иногда, в то же время, модуль коммутатора представляет из себя миниатюрный блок, и бывает трудно даже найти его местоположение. Что верно для большинства моделей Racer и для многих других.

Электрооборудование скутера «Рэйсер Дракон»

Сложно догадаться, но модуль коммутатора здесь – это деталь под цифрой «5». А иногда, в сложных случаях, используется цифровой коммутатор, к которому подключен разъем с десятками шнуров. Такой пример у нас рассмотрен на видео. Желаем удачи.

Устройство электронного зажигания скутера

Современная система зажигания скутера 4т устроена следующим образом: коммутатор и катушка, являющиеся ее основными элементами, обеспечивают подачу высокого напряжения на свечу зажигания, которая вырабатывает электрический разряд, способный воспламенить топливо. Катушка формирует высокое напряжение благодаря электромагнитной индукции. Коммутатор нужен для распределения напряжения его прерывания в нужный момент. Внутри содержится электронная схема, тиристор и три выхода для проводов. В нужный момент коммутатор подает напряжение или отключает его.

Принцип работы системы зажигания скутера таков: от аккумулятора подается напряжение на катушку, которая часто завязана с коммутатором в одном блоке, коммутатор подает напряжение на свечу, решает, когда его прерывать. Смесь в цилиндрах загорается в нужное время. От того, как настроено и выставлено зажигание, зависит правильность работы двигателя и то, будет ли он вообще заводиться.

Коммутатор

У многих моделей скутеров коммутатор объединен с катушкой, поэтому при выходе из строя одного из устройств приходится менять блок целиком. Стоят такие запчасти недорого.

Внешне коммутатор похож на пластиковый коробок. Внутри находится микросхема, разнообразная электроника, которая ремонту не подлежит. Кроме этого, там имеется тиристор. Задачей этого элемента является прерывание электрического импульса в нужный момент; для этого он имеет три вывода. При попадании тока на один из них тиристор превращается в проводник, а ток перемещается от входного контакта к выходному. При достижении определенного напряжения и спаде тока импульс прерывается, после этого датчик Холла возвращает тиристор в исходное положение, чтобы сигнал поступал вновь на третий вывод. Процесс повторяется всякий раз, как напряжение поступает снова.

Как проверить стартер скутера?

Если при нажатии на кнопку запуска, стартер не крутит, то эта ситуация не всегда может нам говорить о его неисправности. Помимо самого стартера в электрике скутера есть несколько элементов управляющих его работой. Таких как аккумуляторная батарея, реле, кнопка запуска и провода подводящие питание. И при отказе хотя бы одного из этих элементов — полностью исправный стартер работать не будет.

Поэтому, чтобы не терять много времени и не делать потом лишнею работу, мы не будем гадать, а поступим проще: пойдем по методу исключения: подключим стартер напрямую к аккумуляторной батарее — минуя реле, цепь кнопки запуска и штатные провода питания, тем самым полностью исключим неисправности в элементах отвечающих за работу стартера.

Ценные советы

Не секрет, что изоляция проводов сделана из дешевого пластика и лучше изоляцию заменить на резиновую до того, как она посыплется через несколько дождей. Две сети в китайских мотоциклах не пересекаются, поэтому, разбирая питание бортовой сети электростартера, фары, поворотников и стопа, следует помнить о нескольких моментах:

• Зеленый провод – это всегда масса или как его еще называют, земля.
• Розовый и желтый (два желтых) идут от генератора, где еще присутствует переменный ток.
• Синий тянется от импульса с магнитного датчика.
• Черно-красный – питание аккумулятора.

Все они уходят в большой черный жгут. Цвета фиксированы и легче запомнить их принадлежность, чем потом долго определяться, откуда и куда они идут. Есть два главных мотка: под рулем и рядом с аккумулятором, под щитком. Если рядом с аккумулятором еще можно определиться, что откуда выходит, то под рулем проводка мопеда “Альфа” начинает напоминать Нарнию: там все теряется и цвета меняются. Проводка с этого места расходится по всему мотоциклу, обеспечивая питание.

Основные понятия

Для того чтобы разобраться в проводке, нужно немного понимать в видах тока. Постоянным называют тот, который не изменяет своего направления и величины. Переменный же – это тот, где напряжение и сила тока меняют величину через некоторое время, или ток идет в обратную сторону. Часто постоянный ток, как видно в схеме проводки мопеда “Альфа”, нужен для лампочек: фаре, поворотникам, стопу. Есть такие модели, где мотоцикл полностью переведен на постоянный ток, но это старые модели и встречаются они довольно редко.

Переменный ток должен где-то выпрямляться и сделать это призван выпрямитель со стабилизацией напряжения. По-простому – регулятор напряжения. Зачем он нужен? С генератора выходит 40 В, но от этого количества лампочки быстро перегорают. Поэтому выпрямитель уменьшает эту цифру до 13,8 В. В “Альфе” есть две линии питания: первая — это питание бортовой сети электростартера, фары, поворотников, габаритов, реле, сигнала и стопа. Вторая – линия питания генератора, катушки зажигания и свечи.

Электрическая схема проводки китайского скутера 4т 125 и 150 cc

В этой публикации Вашему вниманию предложена схема электрооборудования китайского четырехтактого скутера Viper Storm 150 (Вайпер Шторм) и ему подобных. Также Вы можете скачать схему себе на компьютер, нажав на картинку.

Представленная электрическая схема проводки актуальна для таких китайских скутеров 4т 125 и 150 кубов:

• ABM — Sprinter 150, Vulcan 150
• Alfamoto — Bison 150, Fighter 150, Saigak 150
• Baotian — BT151 T-2, BT125Т-2/17
• ВМ Балтмоторс — Galaxy 125, Maxxy 125, Biwis125, Action 6
• CPI — Oliver Sport 125, Oliver City 125
• Corsa — Fratello 150
• Defiant — Lamberti DT125T, Velon DT125QTB, Maxo 150, Spike 150, Booster 150, Reflex 150, Reaper 150, Wudo 150
• Daelim — Trans 125, Delfino 125, S1 125, SL 125 History
• E-Moto
• Forsage — FT-150T-6, FT-150T-6C, Saturn 150, Neo 150, Ufo 150
• Fada — FD150QT-15
• Honling — Boomerang 125, Joker 125
• Hyosung — MC 150
• Irbis — Centrino 125, SLX 125, ZR 125, Nirvana 150
• Jialing — JL125T, JL150T-6, JL150T-7
• Кeeway — Аrn 150, Focus 150
• Kinlon Rus — JL125T-C, JL125T-E, JL125T-10, JL125T-10E
• Kinroad — XT125T-8, XT150T-8 Wind Hunter
• Kymco — Grand Dink 125, Grand Dink 150, Agility 125
• Lifan / ЗиД-Lifan — LF 125T, LF150QT-8, LF150QT-15
• Patron Rus — Leo 125, Major 150
• Qingqi — QM125T-R
• Reggy — Fantom RG125S1250-1251
• RM Rus Русская механика — Brilus 125-12E, RM-X125-12С

Skymoto — Bravo 150, Rio 150, Asia 150 SYM — VS-150, RS-125, RS-150 Vento — Phantom GT5, Hantera GT5, Triton R4 Viper — Legend 125, Cruiser 150, Storm 150, Fabius 150, Volcano 150, Matrix 150, F1-150, Mega 150, Nova 150, Victory 150 Xinling — TXM125-E, TXM125 Winq Yinxiang — YX150

Скачать схему

Генератор

Владельцы 50сс, которые знакомы с конструкцией скутера, сразу поймут назначение данного прибора. Он вырабатывает переменный электрический ток, которым питается мопед при заведенном двигателе. Но вторым главным заданием является зарядка аккумулятора во время работы. То есть батарея обеспечивает работу приборов при заглушенном моторе, а дальше эту задачу берет генератор.

Подключение выполняется по следующему принципу. От генератора отходят несколько проводов. Минусовая шина прикреплена к раме скутера. На белом проводе присутствует переменное напряжение, которое сразу отправляется на выпрямление и стабилизацию.

В электросхеме желтый провод питает фонарь ближнего и дальнего света. Дополнительно в корпусе генератора размещен датчик Холла. Его задача – сформировать импульсы для управления искрообразованием. Электрически он не подсоединен к генератору, с ним связаны бело-зеленый и красно-черный провод. Датчик коммутируется с блоком CDI.

Альфа в базовой комплектации имеет

1. Электрический стартер.
2. Электронное зажигание на 12В.
3. Электронный тахометр на приборной панели.
4. Простая схема электрооборудования мопеда альфа позволяет производить замену элементов, вышедших со строя, своими руками.

Источником энергии в мопеде Альфа является аккумулятор. Дополнительно устанавливается реле-регулятор. Проводка имеет защиту от перепадов напряжения. Шестикатушечный генератор поддерживает напряжение при любых оборотах двигателя, а также обеспечивает бесперебойную работу системы освещения и сигнализации.

Установка дополнительных осветительных приборов не предусмотрена. Также нельзя производить замену ламп на более мощные. Отсутствие сложных связей в электросхеме, позволяет выполнять ремонт даже новичку, что также влияет популярность Альфы.

Электронный тахометр на приборной панели улучшает управляемость транспортного средства и повышает комфортность езды.Низкая стоимость Альфы приводит к тому, что многие заводские комплектующие не отличаются высоким качеством. Так, изоляция проводки производится из дешевого пластика. Как показывает практика, эксплуатация в суровом российском климате приводит к тому, что изоляция трескается.

Именно поэтому многие рекомендуют сразу же после совершения приобретения заменить заводскую пластиковую проводку на новую с резиновой изоляцией. Таким способом можно себя застраховать от возникновения различных проблем в эксплуатации.

Схема электрооборудования мопедов Альфа (Alpha), Дельта, Орион

1 — модуль зажигания (CDI); 2 — катушка зажигания;3 — свеча зажигания; 4 — генератор; 5 — регулятор напряжения; 6 — батарея; 7 — предохранитель; 8 — стартёр; 9 — кнопка “Пуск”; 10 — пусковое реле; 11 — тахометр; 12 -замок зажигания; 13- стоп-сигнал; 14 — индикатор нейтрали КПП; 15 — подсветка приборов; 16 — фара; 17 — индикатор дальнего света; 18 — задний габарит; 19 — индикатор левого поворота; 20 — указатель левого поворота; 21 — индикатор правого оборота; 22 — указатель правого поворота; 23 — переключатель указателей поворота; 24 — реле-прерыватель; 25 — кнопка включения звукового сигнала; 26 — выключатель стоп-сигнала ручного тормоза; 27 — выключатель стоп-сигнала ножного тормоза; 28 — цифровой индикатор скорости КПП; 29 — переключатель света; 30 — выключатель освещения; 31 — охранная сигнализация; 32 — переключатель цифрового индикатора скорости; 33 — звуковой сигнал; 34 — передний габарит

Электрическая схема проводки мопеда Альфа Представляем схему электрического оборудования китайского мопеда Alpha, Delta и других мопедов, построенных на их платформе.

Проводить ремонт электропроводки с помощью этой эл схемы можно на большинстве мопедов из Китая, а именно:

• Альфа 50, 72 и 110 кубов
• Дельта
• Орион
• Вайпер
• Ирбис
• Динго
• Бриз
• Мустанг
• Дино
• Зиз Стар
• Лидер
• Зодиак

Особенности обслуживания

К сожалению, поставщики мототехники не всегда учитывают особенности исполнения того или иного вида транспортного средства, предполагая, что низкая цена – главнее. В частности, большинство поступающих под брендом ALPHA мопедов в Россию, не рассчитаны на наши климатические и дорожные условия.

Проявляется это в следующем:

1. Большинство мопедов эксплуатируется по бездорожью (в сельской местности, для поездок на природу, рыбалку и т.п.). А заводские шины, литые обода, пружины и амортизаторы не рассчитаны на подобные нагрузки;
2. Качество бензина и масла также далеко от идеального, что влияет на эксплуатационные параметры мопеда;
3. Мопед не предусматривает эксплуатацию при минусовых температурах.

Таким же путем, как и проводка на мопед Альфа, с помощью замены излечиваются и другие «болезни» мопедов Альфа. В частности:

1. Заводские шины заменяются более износоустойчивыми;
2. Литые диски заменяются традиционными ободами со спицами;
3. Амортизаторы переустанавливаются с отечественных мотоциклов.

Скутеры Sym

Максискутер SYM MAXSYM 600i ABS

Цена: 499 990 руб.

Мотоцикл SYM Wolf T2

320 490 руб. Цена: 189 990 руб.

Максискутер SYM JOYMAX 300i

395 990 руб. Цена: 314 990 руб.

Скутер SYM Crox 125 (2019)

Цена: 129 990 руб.

Кроссовый мотоцикл BSE Z5 250e 21/18 3

Цена: 159 990 руб.

Скутер SYM Symphony SR 125 (2019)

Цена: 152 990 руб.

Электроквадроцикл SSSR PUNK 250 A 6/6 1

Цена: 35 490 руб.

Мотоцикл SYM XS125

109 100 руб. Цена: 94 990 руб.

Скутер SYM Orbit 50 (2019)

Цена: 84 490 руб.

Скутер SYM Jet 4 R Naked 50

110 200 руб. Цена: 84 990 руб.

Кроссовый мотоцикл BSE J1 250e 21/18 Crazy lemon 3

Цена: 126 990 руб.

Кроссовый мотоцикл BSE M2 250e 21/18 2

Цена: 253 990 руб.

Питбайк BSE PH10-190e 17/14 (2018)

Цена: 88 490 руб.

Скутер SYM Jet 4 125

125 700 руб. Цена: 99 990 руб.

Максискутер MAXSYM TL 500i черный

Цена: 679 990 руб.

Кроссовый мотоцикл BSE J1 250e LE 21/18 1

Цена: 109 990 руб.

Кроссовый мотоцикл Koshine XN105 – Start / Plain / Top

166 990 руб. Цена: 152 990 руб.

Максискутер MAXSYM TL 500i белый

Цена: 679 990 руб.

Кроссовый мотоцикл BSE Z6 250e 21/18 2

Цена: 159 990 руб.

Кроссовый мотоцикл BSE J1 250e 21/18 Chain Blue 3

Цена: 126 990 руб.

Скутер SYM Allo 50

106 600 руб. Цена: 89 990 руб.

Кроссовый мотоцикл BSE Z5 250e 21/18 4

Цена: 159 990 руб.

Кроссовый мотоцикл BSE M2 250e 21/18 3 Factory blue

Цена: 253 990 руб.

Питбайк BSE PH10-140e 17/14

Цена: 79 990 руб.

Все права защищены 1998 – 2020

127254 , Москва , Огородный проезд, д.6

Часы работы: ПН-СБ: 10.00-20.00

Хотите получать выгодные предложения от Velocity? Рассылка от Velocity Подписаться на рассылку Velocity

Заказать обратный звонок

Спасибо за заявку!

Ожидайте звонка менеджера

Укажите ваш номер телефона и наш менеджер свяжется с вами для оформления заказа

голоса

Рейтинг статьи

Генератор

Владельцы 50сс, которые знакомы с конструкцией скутера, сразу поймут назначение данного прибора. Он вырабатывает переменный электрический ток, которым питается мопед при заведенном двигателе. Но вторым главным заданием является зарядка аккумулятора во время работы. То есть батарея обеспечивает работу приборов при заглушенном моторе, а дальше эту задачу берет генератор.

Подключение выполняется по следующему принципу. От генератора отходят несколько проводов. Минусовая шина прикреплена к раме скутера. На белом проводе присутствует переменное напряжение, которое сразу отправляется на выпрямление и стабилизацию.

В электросхеме желтый провод питает фонарь ближнего и дальнего света. Дополнительно в корпусе генератора размещен датчик Холла. Его задача – сформировать импульсы для управления искрообразованием. Электрически он не подсоединен к генератору, с ним связаны бело-зеленый и красно-черный провод. Датчик коммутируется с блоком CDI.

Элементы цепи зажигания.

Одной из самых важных электрических цепей скутера является схема зажигания. В неё входят модуль зажигания CDI (1), катушка зажигания (2), свеча зажигания (3).

Модуль зажигания CDI.

Модуль зажигания CDI (1) выполняется в виде небольшой коробочки залитой компаундом. Это усложняет разборку блока CDI в случае его неисправности. Хотя модульная конструкция этого блока упрощает процесс его замены.

К модулю CDI подключается 5 проводников. Сам модуль CDI располагается в донной части корпуса скутера недалеко от аккумуляторного отсека и закрепляется на раме резиновым фиксатором. Доступ к блоку CDI затрудняется тем, что он расположен в донной части и закрыт декоративным пластиком, который приходится полностью снимать.

Катушка зажигания.

Катушка зажигания (2). Сама катушка зажигания располагается с правой стороны скутера и закреплена на раме. Представляет собой некий пластиковый бочонок с двумя разъёмами для подключения и выводом высоковольтного провода, который уходит к свече зажигания.

Конструктивно катушка зажигания расположена рядом с пусковым реле. Для защиты от пыли, грязи и случайных замыканий катушка закрывается резиновым чехлом.

Свеча зажигания.

С помощью высоковольтного провода катушка зажигания соединяется со свечой зажигания A7TC (3).

На скутере свеча зажигания оказалась хитроумно запрятана, и с первого раза её можно искать довольно долго. Но если «пойти» вдоль высоковольтного провода от катушки зажигания, то провод приведёт нас прямиком к колпачку свечи зажигания.

Колпачок снимается со свечи небольшим усилием на себя. Он фиксируется на контакте свечи упругой металлической защёлкой.

Стоит отметить, что высоковольтный провод подсоединяется к колпачку без пайки. Многожильный провод в изоляции просто накручивается на контакт-шуруп встроенный в колпачок. Поэтому сильно дёргать за провод не стоит, иначе можно выдернуть провод из колпачка. Устраняется это легко, но провод придётся укоротить на 0,5 – 1 см.

До самой свечи зажигания добраться не так-то просто. Для её демонтажа необходим торцовый ключ. С его помощью свеча просто вывёртывается из посадочного места.

Стартер (8). Стартер служит для запуска двигателя. Расположен он в средней части скутера рядом с двигателем. Добраться до него нелегко.

Генератор

Владельцы 50сс, которые знакомы с конструкцией скутера, сразу поймут назначение данного прибора. Он вырабатывает переменный электрический ток, которым питается мопед при заведенном двигателе. Но вторым главным заданием является зарядка аккумулятора во время работы. То есть батарея обеспечивает работу приборов при заглушенном моторе, а дальше эту задачу берет генератор.

Подключение выполняется по следующему принципу. От генератора отходят несколько проводов. Минусовая шина прикреплена к раме скутера. На белом проводе присутствует переменное напряжение, которое сразу отправляется на выпрямление и стабилизацию.

В электросхеме желтый провод питает фонарь ближнего и дальнего света. Дополнительно в корпусе генератора размещен датчик Холла. Его задача – сформировать импульсы для управления искрообразованием. Электрически он не подсоединен к генератору, с ним связаны бело-зеленый и красно-черный провод. Датчик коммутируется с блоком CDI.

Альфа в базовой комплектации имеет

1. Электрический стартер.
2. Электронное зажигание на 12В.
3. Электронный тахометр на приборной панели.
4. Простая схема электрооборудования мопеда альфа позволяет производить замену элементов, вышедших со строя, своими руками.

Источником энергии в мопеде Альфа является аккумулятор. Дополнительно устанавливается реле-регулятор. Проводка имеет защиту от перепадов напряжения. Шестикатушечный генератор поддерживает напряжение при любых оборотах двигателя, а также обеспечивает бесперебойную работу системы освещения и сигнализации.

Установка дополнительных осветительных приборов не предусмотрена. Также нельзя производить замену ламп на более мощные. Отсутствие сложных связей в электросхеме, позволяет выполнять ремонт даже новичку, что также влияет популярность Альфы.

Электронный тахометр на приборной панели улучшает управляемость транспортного средства и повышает комфортность езды. Низкая стоимость Альфы приводит к тому, что многие заводские комплектующие не отличаются высоким качеством. Так, изоляция проводки производится из дешевого пластика. Как показывает практика, эксплуатация в суровом российском климате приводит к тому, что изоляция трескается.

Именно поэтому многие рекомендуют сразу же после совершения приобретения заменить заводскую пластиковую проводку на новую с резиновой изоляцией. Таким способом можно себя застраховать от возникновения различных проблем в эксплуатации.
