Характеристики:
APRILIA SR 50R Factory
(впрыск)
Двигатель
Одноцилиндровый двухтактный, жидкостного охлаждения
Диаметр цилиндра и ход поршня 40 x 39.3 мм
Рабочий объем 49 куб. см
Степень сжатия 11.5:1
Система смазки
Впрыск через электронный масляный насос
Система питания
Прямой впрыск в камеру сгорания высокой степени распыления в потоке воздуха под контролем электроники, с внешним управлением, среднее распыление 8 микрон.
Регулятор давления Регулятор давления 2,5 бар
Топливный насос Насос высокого давления 6,5-8 бар с низким энергопотреблением < 0,5 A
Воздушный компрессор
Привод от коленвала смазываемый воздушно-масляной смесью из вихревой камеры
Дроссельная заслонка
Воздушная заслонка 18 мм управление датчиком положения заслонки
Первичная передача Ремень V-belt
Передача усилия Редуктор в масляной ванне
Коробка передач Автоматическая, вариатор
Сцепление Центрифуга, автоматическое
Генератор Магнето с плавающим колесом 165 Вт – 12 В
Стартер Электрический
Зажигание Индукционное высокой энергии
Рама Сдвоенная центральная балка из высокопрочных стальных труб
Подвеска
Передняя:гидравлическая вилка, ход по оси 90мм
Задняя: двигатель работает как задний маятник,крепление к раме двумя радиальными сайлентблоками, ход по оси 70 мм.
Тормоза
Передние: 1 диск из нержавеющей стали диаметром 190 мм., 2 противостоящих поршня диаметром 32 мм.
Задние: 1 диск из нержавеющей стали диаметром 190 мм., 2 противостоящих поршня диаметром 30 мм.
Максимальная длина 1860 мм
Максимальная ширина 705 мм
Максимальная высота 1120 мм
Высота по седлу 820 мм
Колесная база 1290 мм
Колеса легкосплавные 5-и спицевые Передние: 3.50 x 13″
Задние: 3.50 x 13″
Шины бескамерные Передняя: 130/60 x 13″
Задняя: 130/60 x 13″
Топливный бак 7 литров
Масляный бак 1.2 литра (0.2 литра – резерв)
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Стиль: маленький RSV
Бескомпромиссный спортивный вид SR 50 точно копирует мир гонок. Как всегда компания Aprilia не просто предлагает лучшие из доступных технологий, но также настаивает на лучшем дизайне. SR 50 R Factory является воплощением технологии и страсти. Его агрессивный стиль, перешедший от RSV 1000 R Factory, гарантирует полную эмоций езду и притягивающую взгляд, красоту.
Посмотрите на SR 50 R Factory хоть раз и вы согласитесь, что это действительно маленький RSV. Сходство ощущается не только во внешнем виде, но и в технических решениях.
Обтекаемая защита ног, мощные двойные фары, центральный воздухозаборник и аэродинамический хвост с интегрированными стоп-сигналом и поворотниками, всё точно также как на суперспортивном лидере Aprilia
При создании SR 50 R Factory, внимание к деталям достигло небывалых для спортивного скутера высот. Даже цветовые схемы новые, агрессивные и живые, такие, какие они должны быть на спортивной машине, отвергающей компромиссы
Реле-регулятор
Это тот самый выпрямитель, который преобразует переменное напряжение в постоянное, диапазоном 13,5-14,9 В. Ц
Регулятор размещен под пластмассовой крышкой скутера в передней части. Он прикреплен к металлической подложке для лучшего отвода тепла.
Основными цепями схемы реле являются:
- Зеленый провод – общий.
- Красный – выход преобразованного и стабилизированного напряжения в установленных пределах.
- Белый и желтый – вход переменного тока на регулятор. За счет электроники, напряжение преобразуется в мощные импульсы. По желтому проводу питается сильная нагрузка бортовой сети – фары и подсветка панели приборов.
Ток для ламп не стабилизированный, но ограничен до допустимых значений. При больших оборотах генератора напряжение выходит за рабочие диапазоны ламп, что ведет к их перегоранию. Ситуация отлично знакома тем, кто сталкивался с неисправными реле-регуляторами.
Из-за одного узла можно в считанные секунды лишиться всех лампочек, поэтому следить за бортовым напряжением следует регулярно.
Скутер Aprilla SR50 — обзор электрики мирового бестселлера
В феврале этого года я стал владельцем 50 кубового скутера и в этом посте я объясню, почему скутер это лучший в мире транспорт поделюсь опытом владения этим монстром видом транспорта.
Это Aprilia SR50 Ditech SBK 2003 replica. Объем двигателя у нее 49 кубических сантиметров, 2 такта, водяное охлаждение. Надпись Ditech означает, что скутер оснащен ижектором(кстати первый скутер с инжектором). 13 дюймовые колеса 130/60, оба тормоза дисковые. Один из самых быстрых полтинников.
В продаже он висел почти год и это не удивительно, в Красноярске мало ценителей прекрасного дураков, готовых отвалить 70 тысяч за мопед(Нас двое ) До покупки я ездил только на четырехтактных скутерах с объемом 115-400 кубов и очень переживал, о том, что крейсер у полтинника находится около 60км.ч. и зачем вообще я его беру. Но деньги уже отданы и жарким февральским утром я первый раз залез на мопед и стоя на носочках (высота по седлу 840мм) посмотрел на продавца и сказал «ну я поехал». Взгляд продавца был какой-то печальный, как будто он даже не сомневался, что целым я до гаража не доеду. Дернул газульку, мопед поехал по льду довольно бодро и не было намеков на кое либо скольжение, выехал на проспект, открутил ручку на максимум и не успел я подумать «а табуретка то валит», как достиг скорости в 62 километра в час. Доехал до моста, мопедку ветром немного наклоняет. После моста немного осмелел и перед поворотом с подьемом решил поддать газку, за что был моментально наказан лоусайдом, спасибо снежку и 43 слоям одежды, оба остались целы.
Максимум что я проезжал за раз это 65км и не испытал каких либо недоубств. Мой знакомый, который взял аналогичную модель(правда уже в новом кузове, но по ходовой отличиний нет) У него свободного времени куда больше моего и он умудряется за день накатывать по 300-500 километров по весьма плохим дорогам.
Теперь пройдемся по минусам. У него очень жесткая подвеска и рама, чувствуются все стыки асфальта и ямки, пинки под зад на буграх и грохот начинки скутера создают впечатление, будто в багажнике лежат несколько кирпичей. Езда по гравию сотрясает весь мопед, но вроде бы ничего не поломалось и не отвалилось. Очень плохой свет, ночью на дорогах без освещения ничего не видно(проблема всех двухтактников). Невозможность застраховать по Осаго и Дсаго(проблема всех полтинников). Очень дорогой тюнинг, поднять максимальную скорость с 80, до 105-117 обойдется в 700-800 долларов, учитывая сегодняшний курс, это лишено какого либо смысла.
Рекомендовал бы этот аппарат тем, мому необходимо ездить по городу на расстояния 10-20км за раз, нет смысла покупать большой мотоцикл для таких смешных расстояний. Не рекомендовал бы этот аппарат для езды на дачу из-за жесткой подвески.
Тут немного безобразного качества видео с примерами езды по городу. Камера стояла на решетке радиатора и ее жестоко колбасило.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.
Ходовая часть
Aprilia RS 50 стал первым агрегатом с малообъемным мотором, на который установили алюминиевый каркас. Такое нововведение позволяет лучше чувствовать мотоцикл во время поездки, а крепления из легких сплавов улучшают рабочие характеристики за счет уменьшения вибраций. Кроме того, особенность сплава увеличивает жесткость конструкции.
Задний маятник выполнен также из алюминиевого сплава и соединен с каркасом гидравлическим амортизатором, проходящим через систему консоли. Усовершенствования получила и телескопическая вилка на переднем колесе. Доработка позволила улучшить степень деформации, что повлияло на надежность и безопасность агрегата.
10 комментариев к « Электрическая схема китайского скутера — скачать бесплатно »
Добрый день, извините если не по теме, но не нашел ни чего подходящего в какую тему написать. Вопрос такой сегодня резко затормозил и обнаружил что перестал работать спидометр, в чем может быть причина? И ещё можно ли на скутер поставить ксенон? Скутер racer taurus
1alexiss1, по спидометру: открути тросик привода от самого спидометра и покрути переднее колесо, внутренний трос при этом должен вращаться. Если вращения нет, значит что-то с приводом, надо снимать переднее колесо и смотреть что к чему. Если тросик вращается значит проблема в спидометре. На счет ксенона: ксенон можно установить на любой скутер, да хоть на КАМАЗ-без разницы. Главное внимательно изучить параметры конкретного блока розжига: какой ток он потребляет имеет ли он пыле-влагу защиту, вибростойкость конкретного блока тоже надо учитывать, то есть посмотреть подойдет конкретная модель блока к вашему скутеру или нет. Как бы вот так.
Собственно по поводу ксенона, я вот щас жду когда у китаез поступит на склад ксенон, и хочу создать статью об установке ксенона на скутер, коль есть такой интерес у владельцев данной техники. Кстати, я буду ориентироваться на установку ксенона без всяких доработок и переделок генератора.. В интернете есть конечно статьи на эту тему, но там речь идет о снятии и переделке генератора, и ко всему этоу нужно еще потратить Н-ное количество денег, для покупки шунтирующего регулятора напряжения. Новичек, я думаю что, не сможет выполнить такой крапотливой работы.
Евгений, статья по установке ксенона на скутер будет несомненно очень полезна и интересна для читателей. Так что будем ждать с нетерпением. На счет переделки генератора: если есть возможность, то поделитесь ссылками, хотелось бы ознакомится.
Dobrij denj,nuzen vaw sovet.U menja malaguti ciak 125cc 2006god,kogda zavodil so startera,neskoljko raz sliwal zvuk,kak budto karatilo gdeto,polez razbiratj smotretj nenawel,stal probovatj zavoditj starter krutit no nezavoditsa,vikrutil sve4u mokraja,proveril iskri netu.Vse predohraniteli celie,provoda nacal prozvanivatj i t.d vplotj do Zamka zaziganija vse ok.Nacal testerom proverjatj naprjazenie v konce kogda krutiw starterom,v 1sekundu kogda tolko nacinaew krutitj pojavljaetsja i srazu ze propadaet,pitalsa najti sxemu zaziganija.negde i necego!!ewe pocemuto 2provoda idut cerez korobku s ograni4iteljem skorosti,i odin provod cerez pol motorolera k gudku(dlja cego?) signalizacii netu,imobilajzera toze vrode… vse golovu lomajut.Estj podozrenie cto generat0r??
Можете подсказать сайт по продаже запчастей на скутер MOTOLIFE CY50T -7 B (SPOTY) 4 -х тактный?Что то ничего найти не могу в инете.
А у меня вот такой вопрос,я вообще не шарю в электрике,но вот на цветной схеме реле напряжения 4-ре провода,а у меня 5-ть черного нет,у меня 150 куб. китаец пионер адмирал,жопа какая-то с электрикой прозвонил все норм вроде а на жолтом проводе походу короткое замыкание,там такая кипа проводов что мне делать снимать всю проводку?
Hej. Strona co jakiś czas nie działa, dlaczego ?
По воротники на ВКЛ, двигателе не работают, выключить двиг. Все нормально? Учем дело?
Сборка водяной помпы скутера Aprilia 50
Сборка помпы скутера Aprilia более серьезная операция чем разборка, потому как подшипники нужно устанавливать точно, без перекосов, от этого зависит их долговечность. Сначала нужно запрессовать подшипники
Для запрессовки можно подобрать, подходящую по диаметру, головку с комплекта и осторожно молотком забить подшипник
Далее подбираем оптимальную по размеру головку или прочую проставку, главное чтобы она опиралась исключительно на наружную обойму подшипника. Проверьте, чтоб проставка не заклинилась в седле вместе с подшипником. Берём первый подшипник и запрессовываем его до упора без перекоса. Дальше запрессовываем кольцо, какое должно было быть между старыми подшипниками (это кольцо для того, чтоб другой подшипник сел на необходимую глубину). Теперь запрессовываем второй подшипник до упора.
Устанавливаем сальник: смазываем внешнюю обойму сальника герметиком и аккуратненько вставляем его в посадочное место
Если идёт туго, то можно подобрать проставку по внешнему диаметру сальника и осторожно постукать, чтобы сальник сел до упора в подшипник
Теперь берём крыльчатку, немного смазываем маслом то место вала, где будет ходить сальник (чтоб вал крыльчатки легко зашел в сухой сальник), и вводим его на своё место до упора. Затем, сдерживая крыльчатку чтобы не двигалась, вставляем в отверстие на валу шпонку (устанавливать нужно точно по центру), дальше на вал одеваем пластиковый привод чтобы он сел канавкой на шпонку и всё это фиксируем стопорным кольцом.
После сборки насоса у него не должно быть никакого шатания (вдоль и поперек). Дальше в улитку вставляем резиновое кольцо, немножко смазываем его герметиком и зажимаем болтами. Сборка водяной помпы Скутера Aprilia SR 50 закончена и можно приступать к сборке других элементов скутера.
Не забудьте залить в систему охлаждения антифриз. Удачи!
Генератор
Владельцы 50сс, которые знакомы с конструкцией скутера, сразу поймут назначение данного прибора. Он вырабатывает переменный электрический ток, которым питается мопед при заведенном двигателе. Но вторым главным заданием является зарядка аккумулятора во время работы. То есть батарея обеспечивает работу приборов при заглушенном моторе, а дальше эту задачу берет генератор.
Подключение выполняется по следующему принципу. От генератора отходят несколько проводов. Минусовая шина прикреплена к раме скутера. На белом проводе присутствует переменное напряжение, которое сразу отправляется на выпрямление и стабилизацию.
В электросхеме желтый провод питает фонарь ближнего и дальнего света. Дополнительно в корпусе генератора размещен датчик Холла. Его задача – сформировать импульсы для управления искрообразованием. Электрически он не подсоединен к генератору, с ним связаны бело-зеленый и красно-черный провод. Датчик коммутируется с блоком CDI.
Электрика и электрооборудование скутера
Всем владельцам китайских скутеров посвящается…

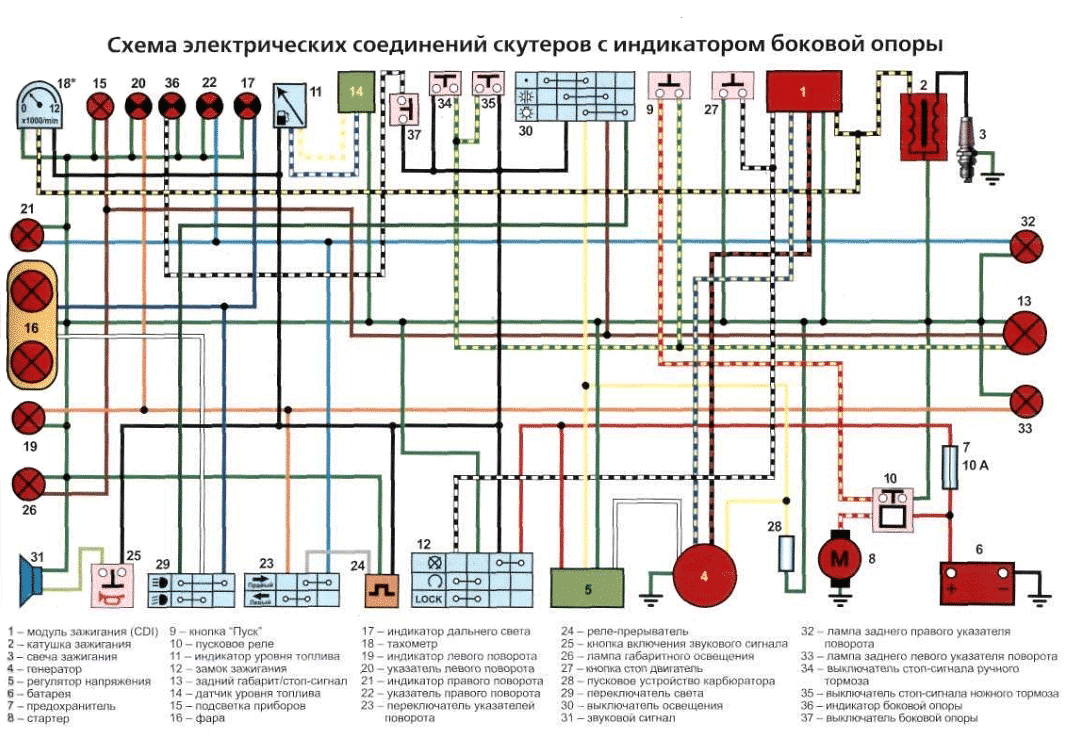

Для начала хотелось бы представить схему электропроводки китайского скутера.
Поскольку все китайские скутеры весьма похожи как сиамские близнецы, то и электрическая схема у них практически ничем не отличается.
Схем найдена в интернете и является, на мой взгляд, одной из самых удачных, так как на ней показан цвет соединительных проводников. Это значительно упрощает схему и делает её чтение более комфортным.
(Кликните по картинке для увеличения. Изображение откроется в новом окне).
Стоит отметить, что в электрической схеме скутера, так же как и в любой электронной схеме, есть общий провод. У скутера общим проводом является минус (—). На схеме общий провод показан зелёным цветом. Если посмотреть повнимательнее, то можно заметить, что он соединён со всем электрооборудованием скутера: фарой (16), реле поворотов (24), лампой подсветки приборной панели (15), индикаторными лампами (20, 36, 22, 17), тахометром (18), датчиком уровня топлива (14), звуковым сигналом (31), задним габаритом/стоп-сигналом (13), пусковым реле (10) и другими приборами.
Для начала давайте пробежимся по основным элементам схемы китайского скутера.
Замок зажигания.
Замок зажигания (12) или «Главный выключатель». Замок зажигания представляет собой не что иное, как обычный многопозиционный переключатель. Несмотря на то, что у замка зажигания 3 положения, в электрической схеме используется всего 2.
При первом положении ключа замыкается красный и чёрный провод. При этом напряжение от аккумулятора поступает в электроцепь скутера, скутер готов к запуску. Также готовы к работе индикатор уровня топлива, тахометр, звуковой сигнал, реле-поворотов, схема зажигания. На них подаётся напряжение питания от аккумулятора.
В случае неисправности замка зажигания его можно смело заменить каким-нибудь переключателем вроде тумблера. Тумблер должен быть достаточно мощный, ведь через замок зажигания, по сути, коммутируется вся электроцепь скутера. Конечно, можно обойтись и без тумблера, если ограничиться замыканием красного и чёрного провода, как это когда-то делали герои голливудских боевиков
В двух остальных положениях происходит замыкание чёрно-белого провода от модуля зажигания CDI (1) на корпус (общий провод). При этом работа двигателя блокируется. В некоторых моделях скутеров для блокировки двигателя предусмотрена кнопка стоп-двигатель (27), которая также, как и замок зажигания соединяет бело-чёрный и зелёный (общий, корпусной) провод.
Генератор.
Генератор (4) вырабатывает переменный электрический ток для питания всех потребителей тока и зарядки аккумуляторной батареи (6).
От генератора отходит 5 проводов. Один из них подключен к общему проводу (раме). С белого провода снимается переменное напряжение и подаётся на реле-регулятор для последующего выпрямления и стабилизации. С жёлтого провода снимается напряжение, которое используется для питания лампы ближнего/дальнего света, которая установлена в переднем обтекателе скутера.
Также в конструкции генератора присутствует так называемый датчик холла. Электрически он не связан с генератором и от него идут 2 провода: бело- зелёный и красно —чёрный. Датчик холла подключен к модулю зажигания CDI (1).
Реле-регулятор.
Реле-регулятор (5). В народе может обзываться «стабилизатором», «транзистором», «регулятором», «регулятором напряжения» или попросту «реле». Все эти определения относятся к одной «железяке». Вот так выглядит реле-регулятор.
Реле-регулятор у китайских скутеров устанавливается в передней части под пластмассовым обтекателем. Само реле-регулятор крепится к металлическому основанию скутера для того, чтобы уменьшить нагрев радиатора реле при работе. Вот так выглядит реле-регулятор на скутере.
В работе скутера реле-регулятор играет весьма важную роль. Задача реле-регулятора заключается в том, чтобы переменное напряжение от генератора превратить в постоянное и ограничить его на уровне 13,5 — 14,8 вольт. Именно такое напряжение требуется для зарядки аккумулятора.
На схеме и на фото видно, что от реле-регулятора отходит 4 провода. Зелёный – это общий провод. О нём мы уже говорили. Красный – это выход плюсового постоянного напряжения 13,5 -14,8 вольт.
По белому проводу на реле регулятор поступает переменное напряжение от генератора. Также к регулятору подключен жёлтый провод, идущий от генератора. По нему на регулятор подаётся переменное напряжение от генератора. За счёт электронной схемы регулятора, напряжение на этом проводе преобразуется в пульсирующее, и подаётся на мощные потребитель тока – лампу ближнего и дальнего света, а также лампы подсветки приборной панели (их может быть несколько).
Схема проводки мопеда дельта китай
Принципиальная электрическая схема китайских скутеров изображена на рисунке:
Как и в других электрических соединениях, на мопедах любых кубов существует общий провод. На данной схеме им выступает минусовая шина, проходящая по всему кузову. Соответствующая клемма аккумулятора также соединена с рамой скутера, что обеспечивает беспрерывный контакт массы каждого электрического компонента с источником питания.
Электрика и электрооборудование скутера
Основными компонентами в схеме 4т мопеда являются:
- центральный замок;
- источник зарядки аккумулятора – генератор;
- ограничитель напряжения;
- системы образования и контроля искры;
- управляющие элементы для фар, стоп-сигнала, поворотов;
- индикатор уровня топлива в баке.
Соединение всех цепей воедино осуществляется при помощи проводки.
В зависимости от модификаций и кубов скутера, в панель приборов может включаться тахометр – прибор контроля количества оборотов двигателя.
Все перечисленные узлы общей схемы выполняют строго назначенную им роль. Выход из строя хоть одного из них ведет к прекращению работы подключенных приборов. Поэтому контроль исправности основных элементов необходимо проделывать каждый определенный период, с целью профилактики.
Заключение
Большинство узлов 4 — тактного китайца представляют собою нерегулируемые блоки, которые просто меняются на новые. Это значительно облегчает жизнь владельцам мотоциклов.
Базовые знания принципиальной схемы электропроводки скутера позволит самостоятельно выполнить ремонтные работы и исправить проблему. Наличие инструкции под рукой поможет легко найти нужный участок на моделях 50сс и 150сс.
Современные китайские скутеры — это клоны, где абсолютно все, включая и электрооборудование имеет одинаковую компоновку и схему распределения. Возможно вы не найдете необходимую схему электрооборудования именно для вашей модели, однако, если присмотреться, схема от другого скутера может идеально совпадать с расположением электроприборов. Таким образом, можно подобрать необходимую инструкцию по ремонту электрооборудования китайского скутера.
Данная схема предназначена для всех китайских скутеров аналогичных моделям Lifan LF50QT-15, Lifan LF50QT-8A/9, Viper Booster, Viper Race, Viper Grand Prix, Viper Phantom, Reggy Bizon и др.
Кликните на схему для увеличения
На схеме указаны все электроприборы, а также в цветном виде приведена вся электропроводка аналогично тому, как она определена непосредственно на скутере.
Распределение электрооборудования на скутерах Honda Dio 18 и Dio 27
Помогите сделать проводку. Мне надо чтобы работали повороты(4), стоп, габариты, све,т подсветка приборов и сигнал мотор. Как что сделать на прямую, чтобы было минимум проводов?
Смотри схему и что тебе не надо не делай.Все просто
Здравствуйте.У меня такая проблема,включаю замок зажигания,не работает сигнал ни стартер,ни один прибор.Заводится только от лапки,в чём причина,подскажите пожалуйста.
Парни спасибо за схему.помогла реально.собрал полностью новую проводку.
Пацаны подскажите в чем дело:У меня китайский скутер 4так.50куб. 139QMB Проблема в том, что заливает свечу. карбюратор новый, поменял кольца поршневые отрегулировал клапана и все равно переполняет и заливает свечу.
Виктор; может у вас проблема с вакуумным насосом под бензобаком. У меня такое было когда-то.
Можно ли починить регулятор, схема наверно простая?
Что такое пусковое устройство карбюратора, у меня эта штука расположена рядом со звуковым сигналом?
При выключении зажигания двигатель не глохнет
