Замена коленвала на скутере

Замена сальников: нюансы

Перед тем как достать непригодные сальники из картера, наметьте для себя глубину нахождения сальников. На место старых сальников монтируются новые сальники. Большинство моторов подразумевает установку сальников разного диаметра с каждой стороны.В очищенную обойму они вставляются трубой подходящего диаметра. То есть, перед покупкой новых необходимо найти подходящего размера сальники.

Всегда учитывайте проверенные временем «моменты»:

• В большинстве случаев, когда подшипники без особых усилий помещаются в обоймы, коленвал обратно выйдет из строя.
• Нормальным явлением является сложная установка подшипника. Без строительного фена эту установку трудно представить.
• Пользуясь строительным феном, следует внимательно сохранять сальник от теплового воздействия. В противном случае он может расплавиться и деформироваться.
• Две половинки мотора между собою смазывают герметиком.
• Расположение блоков между собою должно быть между собою параллельным.
• Оси коленвала тщательно смазываются маслом, чтобы уберечь сальники от повреждения.

Перед началом «раскалывания» основного силового агрегата, нужно очистить его от грязи и тщательно вымыть. Также необходимо слить масло. Откручивать все болтовые соединения нужно качественным инструментом, чтобы не слизать шляпки болтов. Половины двигателя обмывают бензином либо керосином. Перед сборкой двигатель также должен быть вымытым, обязательно сухим. С помощью компрессора очисть от соринок все труднодоступные места.

Во время ремонта двигателя всегда следуйте инструкции по его разборке. В крайнем случае, пользуйтесь советами опытных товарищей. Всего хорошего!

Основные причины замены

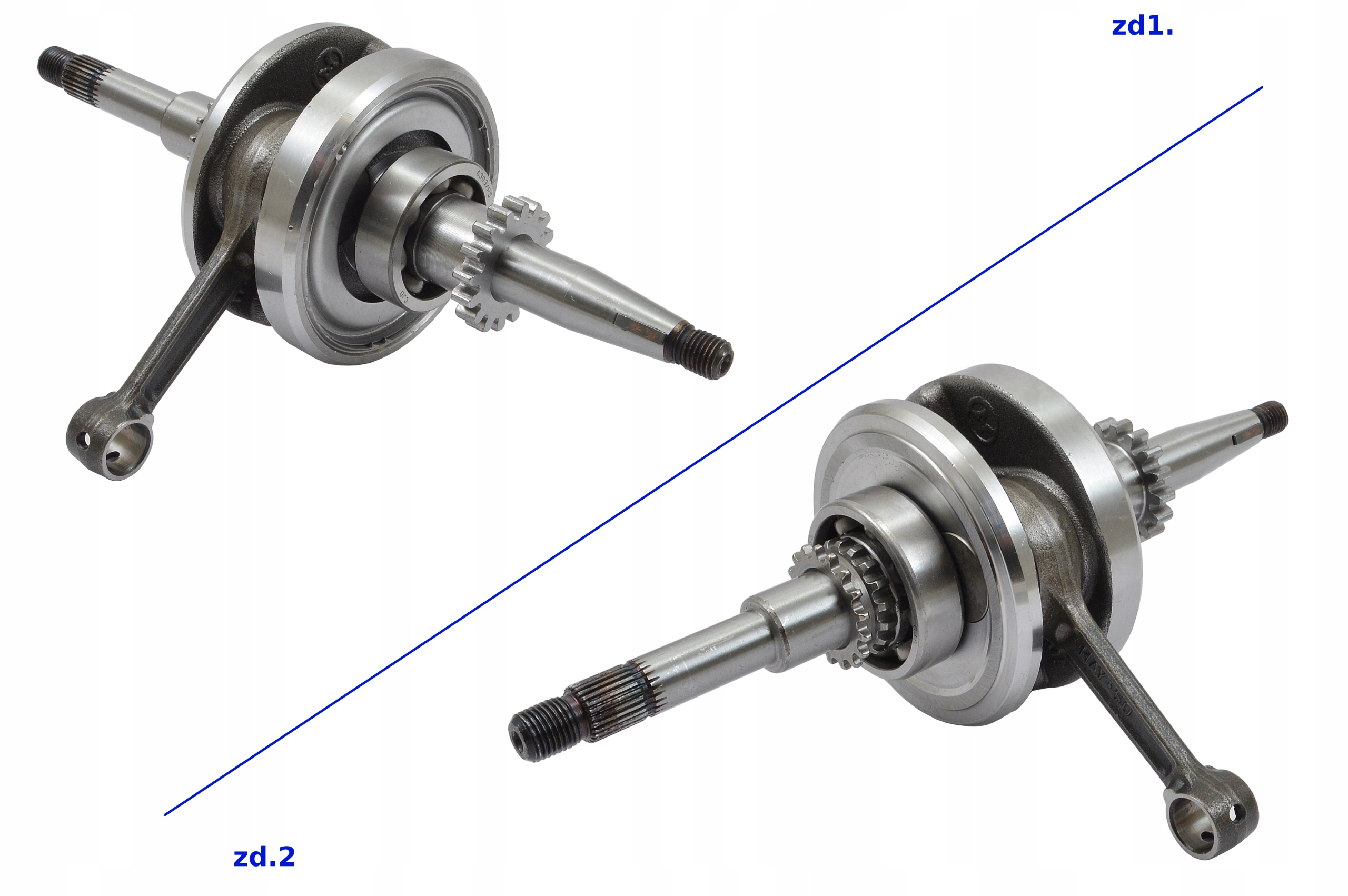

Каждый двигатель имеет в своей комплектации коленчатый вал. Он двигает поршень, а также способствует движению заднего колеса. Коленчатый вал состоит из двух дисков, соединение которых обеспечивается шатунной шейкой. Роль дисков аналогична задачам маховиков: предоставлять равномерное движение этой детали в необходимом направлении. По центру дисков входят полуоси с подшипниками. Эти подшипники обеспечивают вращение коленвала. За счет концов вала передается вращательное движение непосредственно на трансмиссию скутера и генератор. И так, перечислим основные причины снятия и замены коленчатого вала:

• Тюнинг. Любители скорости, которые жаждут выжать из скутера максимум, устанавливают тюнинговые коленвалы.
• Снятие коленчатого вала необходимо чтобы провести замену сальников коленчатого вала скутера. Также зачастую заменяют и подшипники вращающие вал;
• Шум в двигателе, вибрация, упадок динамичности.

Если в вашем распоряжении есть гараж и необходимый набор инструментов, то снятие коленвала для вас не будет проблемой. В первую очередь, из инструментов у вас должны быть специальные съемники. Чтобы снять коленвал, сначала снимаем сам мотор: отсоединяем все крепления, шланги и провода, а также ЦПГ.

Снимаем коленчатый вал

Коленчатый вал расположен между двумя половинами мотора. «Раскалываем» двигатель, тем самым отделяя те самые две половины. После этого есть возможность извлечь коленвал. Делается в такой последовательности:

1. Ветошью заворачиваем поверхность шатуна, чтобы избежать его повреждения.
2. Откручиваем болтовые соединения, за счет которых держатся половинки блоков.
3. Не составит труда отделить половинки блока, если подшипники изношенные.
4. Если отделить половинки проблематично, используют специальный съемник.

Снятие подшипников осуществляется путем их нагрева, или обратно с помощью специального съемника. Сальники извлекаются путем выбивания подходящей по размеру насадкой торцевого ключа. Выбивать нужно аккуратно, главное не переусердствовать.

Проверка коленвала — верхняя головка шатуна

Начинать следует с верхней головки шатуна (1).

1. Для этого, бензином или жидкостью для промывки карбюратора нужно очистить головку от возможных частиц масла или нагара.
2. Затем установите игольчатый подшипник на место и вставьте поршневой палец, так как бы вы установили его в поршень.
3. Палец распределяем по  центру и приступаем к проверке. Нам нужно определить вертикальный и горизонтальный люфт.
4. Наличие горизонтального люфта определяется сдвиганием пальца по диагонали в разные стороны, при этом небольшой люфт должен присутствовать.
5. Чаще поломка кроется в наличии вертикального люфта. Для его определения, пробуем двигать палец внутри подшипника вверх – вниз.
6. Люфт между игольчатым подшипником и верхней головкой шатуна говорит об износе последней. Для того чтобы убедиться в этом (если использовался Б/У игольчатый подшипник и палец), нужно заменить сепаратор и поршневой палец на заведомо новые и провести операцию заново.
7. Если люфт пропал, последние детали подлежат замене.
8. Если же люфт присутствует, замене подлежит весь коленвал, иногда только шатун, если остальные части вала находятся в нормальном состоянии.

Фотоотчет: Как разобрать 4T двигатель китайского скутера?

Для того чтобы разобрать двигатель китайского скутера — не нужно быть супер-механиком или не в меру одаренным человеком. Нужно прежде всего желание, аккуратность и наличие необходимого инструмента. Без хорошего инструмента к сожалению никуда. Есть конечно люди, которые ремонтирую скутеры при помощи лома и кувалды, но если делать для себя и надолго, то инструменты нужно использовать только хорошие. Если инструментов у вас нет, то лучше оставьте эту затею.

Инструменты

• Съемник генератора (можно сделать самому)
• Съемник вариатора (можно сделать самому)
• Съемник звездочки кикстартера (только для двигателя 157QMJ)
• Головки на 8, 10, 12, 17 мм
• Крестовая и плоская отвертка
• Небольшой молоток
• Желание

Большинство китайских четырехтактных скутерных двигателей можно разделить на два основных типа

1. Первый тип: двигатель 139QMB-серии. Данный двигатель очень популярен в странах СНГ и устанавливается на большинство китайских четырехтактных скутеров
2. Второй тип: двигатель 157QMJ-серии. Данный двигатель имеет больший нежели первый объем и в силу более высокой цены не так популярен

По сути, эти два двигателя являются копией древней Honda GY6 и отличаются друг от друга рабочим объемом, конструкцией кикстартера, приводом масляного насоса и приводом электростартера. Во всем остальном эти двигатели идентичны.

Типичный 139QMB, по факту JL1P139QMB-2

А так выглядит типичный 157QMJ, по факту LK162QMK

Подготовка

Снимаем двигатель с рамы, сливаем масло, счищаем со всех видимых поверхностей позапрошлогодний навоз, продуваем все щели и полости компрессором, укладываем на разделочный стол и приступаем к чрезвычайно интересному и увлекательному занятию…

Первое, что нам нужно будет сделать:

• Снять глушитель
• Снять кожухи охлаждения
• Снять генератор
• Снять вариатор
• Очистить и обдуть разъемы

Глушить снять очень легко и просто: отворачиваем на головке блока цилиндров две гайки и два болта, которыми глушитель крепится к раме (139QMB) или усилителю заднего колеса (157 QMJ)

Кожухи охлаждения снимаются еще проще: отворачиваем все болты и саморезы, которые крепят кожухи к двигателю и снимаем.

Снятие генератора

А вот с генератором не все так просто. Генератор получится снять только съемником. Все ваши попытки сбить ротор молотком или подковырнуть его ломиком заранее обречены на неудачу.

Отворачиваем болты на крыльчатке охлаждения и снимаем ее и ротора

Фиксируем ротор съемником и отворачиваем гайку (резьба правая)

Инсталлируем съемник и сдергиваем ротор с цапфы коленчатого вала

Установка

Все бы ничего, но коленчатый вал имеет разборную конструкцию к тому же не имеющей центральной оси. И если вы будете набивать новый подшипник не подложив под щеку цапфы какую-нибудь основу, то есть большая вероятность того, что центровка осей коленчатого вала нарушится и тогда место ему будет только на помойке.

Поэтому, ищем кусок какого нибудь железного листа и выпиливаем в нем клин под шатун.

Пропускаем лист между щек и при помощи оправки не боясь нарушить центрацию осей — набиваем новый подшипник затем туда же набиваем звездочку. Для облегчения процесса установки — коленчатый вал можно заморозить в морозилке, а звездочки и подшипники нагреть феном или в духовке (не больше чем до 250 градусов. ) и тогда все оденется буквально от руки и не нужно будет ничего набивать.

Снятие ротора

Вставляем в нужные отверстия болты. Болты берем от крыльчатки охлаждения — они туда вписываются идеально. Чтобы не задеть обмотки — наворачиваем на болтики ограничительные гайки — они не дадут болтам зайти глубоко внутрь генератора.

Прикладываем съемник к ротору, заворачиваем в отверстия болты. Чтобы не сорвать резьбу — подтягиваем слегка центральный болт и смотрим: все ли болты пошли внатяг. Если какой-либо болт болтается — подтяните его.

Таким образом мы равномерно распределим нагрузку между болтами. Если этим моментом пренебречь — вся нагрузка незаметно для вас может лечь только на один болт или два и тогда они вырвутся из ротора вместе с резьбой. Нам этого, понятное дело не нужно.

Теперь главное: что есть, силы затягивать центральный болт нельзя. В этом деле излишняя сила ничего не даст. Нужно все делать не спеша и со знанием дела. Иначе вырвете съемник из ротора вместе с корнями и придет тогда вашему бюджету полная финансовая неостоятельность.

Снимать ротор нужно только так: Подтягиваем слегка ключиком центральный болт съемника, легонько ударяем небольшим молотком в торец центрального болта — ротор, обычно, после первого удара слетает с конуса без разговоров, если не слетел — тянем по-новой болт и снова ударяем.

Этому приему я научился еще в далеком 1996 году, когда мне довелось снимать с вала приводной шкив мотовило зерноуборочного комбайна «Колос». Если бы не один умный человек, который вовремя мне подсказал как правильно работать съемником, то расфаршмачил бы я тогда и шкив и съемник и кувалду вместе с комбайном…

Ротор сидит на шпонке. Если вы не планируете дальше разбирать двигатель — оставьте ее как есть. А если планируете — лучше достаньте иначе потеряете.

Раздолбанную шпонку легко можно снять маленькими плоскогубцами, если шпонка сидит очень плотно — оставьте ее, никуда она от вас не денется.

Чтобы потом не гадать как у вас стоял статор — ставим керном метки или фоткаем, запоминаем или проделываем иное. Это нужно для того, чтобы обезопасить себя от проблем со сбившимся абрисом.

Установка натяжителя цепи ГРМ

Если у вас двигатель 157QMJ серии — делаем следующее: отворачиваем на корпусе натяжителя заглушку; вставляем в нее тонкую плоскую отвертку и начинаем закручивать болтик пока шток натяжителя не зайдет внутрь корпуса.

Не отпуская отвертки с одновременным придерживанием корпуса натяжителя, свободными пальцами — вставляем натяжитель в цилиндр, прикручиваем его болтами и только потом отпускаем отвертку и заворачиваем на место заглушку.

Если у вас двигатель 139QMB серии, то делаем так: выкручиваем из корпуса натяжителя заглушку и вынимаем пружину; задвигаем внутрь корпуса шток; устанавливаем в цилиндр натяжитель; вставляем в корпус пружину и заворачиваем заглушку.

После установки поршневой не забываем произвести регулировку тепловых зазоров клапанов и обкатать двигатель.

Инструменты

• Съемник генератора (можно сделать самому)
• Съемник вариатора (можно сделать самому)
• Съемник звездочки кикстартера (только для двигателя 157QMJ)
• Головки на 8, 10, 12, 17 мм
• Крестовая и плоская отвертка
• Небольшой молоток
• Желание

Большинство китайских четырехтактных скутерных двигателей можно разделить на два основных типа

1. Первый тип: двигатель 139QMB-серии. Данный двигатель очень популярен в странах СНГ и устанавливается на большинство китайских четырехтактных скутеров
2. Второй тип: двигатель 157QMJ-серии. Данный двигатель имеет больший нежели первый объем и в силу более высокой цены не так популярен

По сути, эти два двигателя являются копией древней Honda GY6 и отличаются друг от друга рабочим объемом, конструкцией кикстартера, приводом масляного насоса и приводом электростартера. Во всем остальном эти двигатели идентичны.

Типичный 139QMB, по факту JL1P139QMB-2

А так выглядит типичный 157QMJ, по факту LK162QMK

Шаг 7

На этом этапе хорошо заручиться помощью другого человека, который будет нажимать на кольца пальцами, пока мы медленно и плавно опускаем цилиндр. Когда все кольца уже вошли в полость цилиндра, мы можем сдвинуть цилиндр до тех пор, пока он не сядет на прокладку на шатунах двигателя. Если поршень и цилиндр установлены правильно, когда поршень находится в наивысшем положении (GMP – верхняя мертвая точка), он должен оставаться на расстоянии от 1 мм до нескольких мм свободного пространства для камеры сгорания (конкретное значение зависит от типа головки), и поршень должен свободно перемещаться в цилиндре.

Головка цилиндра двухтактного двигателя

Если головка нового цилиндра оснащена соединениями, например, для обогрева карбюратора или датчика температуры, а эти отдельные компоненты еше не установлены на свои стационарные места, то перед тем, как привинтить их к головке, следует герметизировать все точки соединения

Это особенно важно в двигателях с жидкостным охлаждением, где утечки могут привести к перегреву двигателя. Резьбы могут быть покрыты обычным высокотемпературным силиконом или герметиком для двигателей. При использовании герметиков стоит выбирать проверенные бренды

При использовании герметиков стоит выбирать проверенные бренды.

Перед установкой головки обращаем внимание на то, как расположена прокладка. Прокладки цилиндра 2Т-мотора Malossi. Прокладки цилиндра 2Т-мотора Malossi

Прокладки цилиндра 2Т-мотора Malossi

Обычно подходящих прокладок, добавляемых к замазке, достаточно, однако ничто не препятствует дополнительной смазке места соединения с двигателями / головками. Это особенно полезно в случае уплотнительных колец, потому что герметик позволяет прокладке лучше совмещаться между обеими поверхностями – благодаря скольжению прокладка не будет скручиваться, поскольку скручиваться ей попросту негде. Очень хорошей подготовкой для монтажа цилиндров, головок, складных патронов является герметик Elring Dirko

Обратите внимание, что в случае цилиндров с жидкостным охлаждением, имеющих отдельные прокладки для камеры сгорания и водяной рубашки, использование герметика допускается только «всухую»

Нанесенный слой герметика

Шаг 9

Пришло время затянуть винты с головкой. В начале мы можем сделать это пальцами, но, когда гайки достигают головы, начинается последняя трудность. Если у нас нет ощущения «стопа» в руках, хорошо бы использовать динамометрический ключ. На ключе установите крутящий момент, указанный в руководстве по обслуживанию двигателя – обычно он невелик и не превышает 20 Нм, а часто даже меньше 10 Нм – иногда стоит проверить инструкции по цилиндру цилиндра, поскольку некоторые производители рекомендуют разные значения силы натяжения головки. При затягивании головки действует принцип постепенного затягивания гаек с использованием «крестообразного» метода – его стоит сохранить, чтобы избежать натяжения, поломки головки, разрезания прокладки и других неприятностей.

Установка фаз газораспределения ч1 (по-колхозному — зажигания)

Задвигаем цилиндр до упора в картер и ставим поршень в верхнею мертвую точку (ВМТ). В ВМТ поршень лучше всего ставить с помощью индикатора ну или на худой конец визуально/на ощупь. Можно выставить поршень и по специальной метке на роторе генератора, но я уже не раз сталкивался с тем, что метки на некоторых двигателях выбиты неправильно и ими во избежании неприятностей советую пользоваться только в крайнем случае, например, когда ГБЦ не снята, а вам нужно отрегулировать клапана.

Вставляем в цилиндр направляющие втулки ГБЦ, нижнею направляющею цепи ГРМ, обезжириваем поверхность и устанавливаем прокладку.

Устанавливаем головку блока цилиндров, вставляем направляющие втулки постели клапанов.

Как установить поршень на скутер?

Одна из наиболее серьезных поломок скутера заключается в выхода из строя цилиндро-поршневой группы, что сразу же делает скутер нерабочим. Именно ЦПГ скутера отвечает за его движение, малейшая поломка приведет к невозможности дальнейшего движения. Именно поэтому если вы столкнулись с нерабочей поршневой, тут же беритесь за ее ремонт.

Вообще любая ЦПГ имеет определенный срок жизни, с определенным пробегом ее износ увеличивается и покупателю придется проводить замену детали. Часто достаточно заменить поршень, но иногда случаются более серьезные проблемы. Где придется менять поршень, кольца и цилиндр. В зависимости от модели скутера и производителя установка может немного отличаться, но мы рассмотрим основные действия. Также поршневые скутера могут отличаться по мощности, но это никак не влияет на процесс замены.

Снятие ЦПГ

Если вы не знаете, как правильно установить поршень на скутер 2т или 4т, первым делом снимите старую деталь. Добраться до поршневой группы непросто, придется разбирать скутер, и иногда снимать пластик. Вообще действия по замене ЦПГ происходит следующими действиями:

1. Снятие двигателя, отсоединение проводов;
2. Удаление старого поршня;
3. Установка новой детали согласно требованиям;
4. Аналогичная сборка двигателя и подключение электрики и шлангов.

После того как вы отключили всю проводку и убедились, что -масло и -бензо шланг закрыты, снимите двигатель. В разных моделях скутера снятие двигателя может быть разным, поэтому действуйте по ситуации. Получив готовый двигатель начните снимать пластмассовый кожух цилиндра, он защищает ЦПГ от внешней грязи, пыли и т. д. Следующий этап — снятие головки цилиндра. В зависимости от типа скутера (2т или 4т) головка может быть более сложной, 4т скутера также имеют клапана, которые потом придется настроить. Но процедура снятия головки происходит откручиванием 4-х гаек.

Важно: гайки нужно откручивать постепенно, методом хрест-нахрест. То есть как изображено на картинке ниже

В противном случае вы сорвете резьбу и поршневая повредиться

Это также касается установки поршневой, гайки затягиваются также

В противном случае вы сорвете резьбу и поршневая повредиться. Это также касается установки поршневой, гайки затягиваются также.

Дальше придется снять цилиндр, в некоторых случаях сделать это проблематично из-за большого образования нагара или дефекта поршня. Если цилиндр целый, но неисправен поршень, приступаем к замене поршня. Как правильно установить поршень на скутер

Замена поршня предполагает ряд трудностей, ведь в комплекте с поршнем будет еще несколько основных деталей. В комплекте вы найдете стопорные кольца, палец и несколько колец (зависит от скутера — 2т или 4т). В 2-х тактных скутерах обычно ставят только два кольца, они компрессионные, третье тонкое кольцо практически не нужно, но рекомендуем поставить его под нижнее кольцо для подпружинивания. В случае с 4-х тактными мопедами есть три основных кольца, два из них компрессионные, третье маслосъемное.

Сборка колец представлена на основе 2т скутера, он имеет более простую конструкцию. Итак, наденьте два кольца на поршень, после возьмите палец и вставьте его в отверстие коленвала так, чтобы поршень надежно держался. Обязательно закрепите палец стопорными кольцами с обеих сторон, это нужно чтобы палец не вылез в процессе эксплуатации. Также стопорные кольца не должны торчать, они должны плотно лечь в специальное отверстие

Важно: устанавливать поршень нужно именно стрелкой (или надписью ЕХ) к выхлопной трубе, иначе вся процедура будет бесполезной. Следующий этап — установка цилиндра на поршень

Установка цилиндра

Установка цилиндра

Эта процедура достаточно сложная, ведь надеть цилиндр на поршень нужно идеально. Первым делом не забудьте поставить прокладки с обеих сторон, они есть как в комплекте с ЦПГ, так и покупаются отдельно. Прокладок обычно две, одна ставиться вниз между цилиндром и двигателем, вторая устанавливается между цилиндром и головкой. После установки нижней прокладки постарайтесь надеть цилиндр так, чтобы кольца сошлись в канавке. Для этого во время установки цилиндра достаточно прижать кольца, предварительно смазав цилиндр и поршень маслом.

Дальше наденьте прокладку и закрепите головку гайками. Затягивать гайки нужно в крестовом порядке. После проверьте кикстартером работу поршня, если установка прошла успешно, поршень должен ходить по цилиндру равномерно и иметь ощутимую компрессию.

Вот и всё, собирайте скутер в обратном порядке, подключайте все провода и шланги.

Проверка износа нижней головки шатуна скутера

При любом ремонте, связанном с заменой ЦПГ скутера обязательно надо проконтролировать состояние коленвала, особенно если обнаружен люфт в верхней головки шатуна. Для этого необходимо сначала промыть нижнюю головку шатуна с помощью аэрозоли — промывки карбюратора. Далее, возьмём шатун пальцами ровно так, как показано на рисунке. Сжимать шатун не следует, наоборот, держать надо совсем с незначительным усилием. Покачав шатун вправо-влево мы обнаруживаем горизонтальный люфт. Это нормально. Далее, уперев шатун сначала влево, затем вправо, выбираем среднее положение, когда шатун точно не касается щёчек.

Удерживая его в таком положении, аккуратнейшим образом делаем движения вверх-вниз на уровне чувствительности подушечек пальцев. Ещё раз подчёркиваем: надо не ошибиться, приняв за вертикальный люфт удары о боковые щёчки, для этого несколько раз в процессе покачиваем шатун вправо-влево до упора с тем, что бы убедиться, что он находится в строго центральном положении относительно щёчек коленвала. Критерием износа является не величина люфта, если нам удалось таковой обнаружить, а сам факт его наличия. Коленвал с изношенными головками шатуна при движении поршня вверх-вниз будет испытывать ударные нагрузки, износ будет прогрессировать по экспоненте. При наличии вертикального люфта коленвал однозначно подлежит замене. Так же, скорее всего, подлежат замене и сальники и коренные подшипники скутера. Особенно это актуально, если причиной преждевременного износа поршневой являлась езда без воздушного фильтра или с непропитанным фильтром, что для скутера равносильно.

Установка фаз газораспределения ч1 (по-колхозному — зажигания)

Задвигаем цилиндр до упора в картер и ставим поршень в верхнею мертвую точку (ВМТ). В ВМТ поршень лучше всего ставить с помощью индикатора ну или на худой конец визуально/на ощупь. Можно выставить поршень и по специальной метке на роторе генератора, но я уже не раз сталкивался с тем, что метки на некоторых двигателях выбиты неправильно и ими во избежании неприятностей советую пользоваться только в крайнем случае, например, когда ГБЦ не снята, а вам нужно отрегулировать клапана.

Вставляем в цилиндр направляющие втулки ГБЦ, нижнею направляющею цепи ГРМ, обезжириваем поверхность и устанавливаем прокладку.

Устанавливаем головку блока цилиндров, вставляем направляющие втулки постели клапанов.

Установка фаз газораспределения ч2 (по-колхозному — зажигания)

Не сбивая поршня с ВМТ — ориентируем распределительный вал так, чтобы большое отверстие и риски на его звездочке стали как показано на фото и с одновременным одеванием цепи устанавливаем распределительный вал в постель.

В идеале — риски на звездочке должны стать строго параллельно плоскости разъема крышки клапанов. На практике к сожалению такой точности добиться сложно. И связано это в основном с растяжением цепи ГРМ. И с этим ничего не поделаешь — либо менять цепь ГРМ на новую либо ловить фазу перекидкой зубьев, но этот метод установки фаз газораспределения лично для меня не приемлем.

Важные особенности

Обычно просто установить коленвал в блок обратно не получается, для этого нужно

знать несколько хитростей. Подшипники должны ставиться с большим трудом, и чтобы упростить работу, место посадки разогревают строительным феном. Температурное расширение поможет завершить работу намного быстрее. Когда коленвал поставлен в первую часть блока, место соединения предварительно обрабатывают герметиком. Тем же образом нагревается место второго подшипника, после чего соединяются половинки блока. Обе части должны быть приближены ровно, без отклонений и лишних перекосов.

Любой ремонт с разбором двигателя сравним с хирургическим вмешательством, поэтому все работы проводятся крайне аккуратно. Перед работой мотор промывается, с него сливается масло. Все операции по ремонту должны проводиться исключительно на чистом верстаке. Самостоятельный разбор скутера в первый раз лучше проводить под руководством более опытного мастера, это позволит избежать неприятных ошибок.

Установка фаз газораспределения ч1 (по-колхозному — зажигания)

Задвигаем цилиндр до упора в картер и ставим поршень в верхнею мертвую точку (ВМТ). В ВМТ поршень лучше всего ставить с помощью индикатора ну или на худой конец визуально/на ощупь. Можно выставить поршень и по специальной метке на роторе генератора, но я уже не раз сталкивался с тем, что метки на некоторых двигателях выбиты неправильно и ими во избежании неприятностей советую пользоваться только в крайнем случае, например, когда ГБЦ не снята, а вам нужно отрегулировать клапана.

Вставляем в цилиндр направляющие втулки ГБЦ, нижнею направляющею цепи ГРМ, обезжириваем поверхность и устанавливаем прокладку.

Устанавливаем головку блока цилиндров, вставляем направляющие втулки постели клапанов.

Проверка износа верхней головки шатуна скутера

В очищенную от смазки средством для промывки карбюратора верхнюю головку шатуна, вставим игольчатый подшипник и поршневой палец. Нежно взявшись руками за выступающие концы пальца, пробуем определить наличие вертикального люфта. Небольшой горизонтальный люфт будет присутствовать, это нормально. При наличии значительного вертикального люфта, если используется бывший в употреблении игольчатый подшипник или палец, пробуем повторить проверку с новыми деталями. Если люфт сохраняется, то коленвал скутера однозначно подлежит замене. Если при контроле с новым пальцем и подшипником люфта нет, то замене подлежат вышеозначенные детали, — их износ больше допустимого.

Замена сальников: нюансы

Перед тем как достать непригодные сальники из картера, наметьте для себя глубину нахождения сальников. На место старых сальников монтируются новые сальники. Большинство моторов подразумевает установку сальников разного диаметра с каждой стороны.В очищенную обойму они вставляются трубой подходящего диаметра. То есть, перед покупкой новых необходимо найти подходящего размера сальники.

Всегда учитывайте проверенные временем «моменты»:

• В большинстве случаев, когда подшипники без особых усилий помещаются в обоймы, коленвал обратно выйдет из строя.
• Нормальным явлением является сложная установка подшипника. Без строительного фена эту установку трудно представить.
• Пользуясь строительным феном, следует внимательно сохранять сальник от теплового воздействия. В противном случае он может расплавиться и деформироваться.
• Две половинки мотора между собою смазывают герметиком.
• Расположение блоков между собою должно быть между собою параллельным.
• Оси коленвала тщательно смазываются маслом, чтобы уберечь сальники от повреждения.

Перед началом «раскалывания» основного силового агрегата, нужно очистить его от грязи и тщательно вымыть. Также необходимо слить масло. Откручивать все болтовые соединения нужно качественным инструментом, чтобы не слизать шляпки болтов. Половины двигателя обмывают бензином либо керосином. Перед сборкой двигатель также должен быть вымытым, обязательно сухим. С помощью компрессора очисть от соринок все труднодоступные места.

Во время ремонта двигателя всегда следуйте инструкции по его разборке. В крайнем случае, пользуйтесь советами опытных товарищей. Всего хорошего!

https://www.youtube.com/watch?v=fLxkHznVTGc

Как вам статья?

Мне нравится1Не нравится

Как снять шкив коленвала и не разлюбить свой автомобиль

Каждый второй автолюбитель, который старается проводить ремонт своего любимого четырёхколёсного друга своими руками, сталкивался с проблемой, как снять шкив коленвала. После прочтения инструкции в руководстве по техническому обслуживанию и ремонту, на первый взгляд, процедура не кажется сложной, однако, при первой попытке открутить злосчастный болт, оказывается, что сделать это не так уж просто. Совершенно непонятно, как зафиксировать коленчатый вал, чтобы он не вращался. Другая проблема – откуда лучше подобраться к заветному болту. Немало хлопот доставляет снятие шкива коленвала из-за сильной затяжки. Велика вероятность повредить много деталей моторного отсека или лакокрасочное покрытие кузова. Проблема заключается в том, что болт шкива коленвала (или гайка, в зависимости от модели) при установке закручивается с большим усилием. Делается это для того, чтобы он самопроизвольно не раскрутился, так как в случае отвинчивания не избежать серьёзных поломок и дорогостоящего ремонта. Степень затяжки постепенно увеличивается при работе мотора и усугубляется залипанием, коксованием, коррозией.

Как открутить гайку шкива коленвала?

Гайка на конце коленчатого вала, удерживающая шкив – это признак мотора классической компоновки заднеприводной машины типа ВАЗ от модели 2101 до 2107, «Нива» и им подобные. Такую гайку ещё называют «храповиком», так как она может иметь уступы для «кривого стартера».

Выполнять работу лучше над смотровой ямой. Коленчатый вал следует зафиксировать постановкой КПП на 4-ю передачу и включением стояночного тормоза. Заранее следует запастись таким инструментом:

• торцовый или накидной ключ на 36 (или 38);
• удлинитель рычага в виде отрезка трубы.

Находясь под автомобилем следует попытаться открутить гайку ключом с достаточно длинным рычагом. Если попытка не удалась, ставим КПП на нейтральную передачу и поступаем таким образом:

• снимаются насвечники;
• находясь в яме, устанавливается ключ и удлинитель таким образом, чтобы конец упирался в пол или лонжерон по ходу вращения вала;
• поворотом ключа в замке зажигания подаётся кратковременный импульс.

Как правило, с первой или второй попытки гайка срывается и далее отвинчивается обычным ключом. Следует не забыть ослабить и снять ремень генератора.

Как открутить болт шкива коленвала?

Болт, удерживающий шкив, преобладает у моторов в автомобилях с передним приводом, когда блок расположен перпендикулярно оси автомобиля. В этом случае повозиться придётся больше, так как подобраться к болту сложнее. Для работы следует подготовить:

• домкрат;
• «козелок» (пенёк);
• торцовую головку по размеру болта с удлинителем и рычагом;
• набор автомобильных инструментов.

В поисках ответа на вопрос о том, как снять шкив коленвала, многие автолюбители начинают искать возможность сделать это без предварительной подготовки. По определению, такие попытки удачными быть не могут.

Для того, чтобы правильно извлечь шкив, необходимо проделать следующие манипуляции:

• правая передняя часть автомобиля поднимается, снимается колесо;
• автомобиль устанавливается на «козелок»;
• сверху со стороны капота снимаются все детали, препятствующие доступу: воздушный фильтр и грязезащитный щиток мотора;
• снимается ремень генератора;
• для фиксации коленчатого вала открывается заглушка на блоке сцепления и в образовавшееся окно вставляется монтировка для заклинивания зубьев маховика;
• под колёсной аркой на болт шкива надевается головка с удлинителем и рычагом;
• болт откручивается против часовой стрелки.

В подавляющем большинстве случаев болт удаётся открутить. Если он не поддаётся, то можно добавить длину рычага. Если и это не помогло, то следует воспользоваться помощью стартера так, как это описано для гайки шкива в «классике».

Снимаем шкив используя народно-автомобильный опыт

Любое резьбовое соединение, даже при условии сильной затяжки. можно раскрутить с меньшими усилиями, если воспользоваться некоторыми народно-автомобильными хитростями. Проблема как открутить шкив коленвала перестаёт быть таковой, если заблаговременно смочить головку болта или гайку специальным маслом типа «WD», уксусом или тормозной жидкостью. Иногда помогают несильные постукивания по граням гайки.

Восстановление коленвала

Ввиду того что в последнее время преобладающее большинство людей стало засматриваться в сторону китайских скутеров, их количество увеличилось. Как известно, качество не на высшем уровне, но вполне приемлемо для беспроблемной эксплуатации в течение 2-3 лет а то и больше. Про фабричные скутера писать не хочется, так как качество у них высокое (держат марку) но не у всех.

В общем, эта статья предназначена для всех скутеристов без исключения и не имеет четких границ в марке и годе выпуска скутера. Рассматривать будем КШМ – кривошипно-шатунный механизм 2-тактного двигателя.

Краткая справка: КШМ предназначен для преобразования возвратно-поступательной энергии во вращательную. Иными словами, коленвал. Этот узел по конструкции не очень сложен, но требует очень точной развесовки и грамотной установки. Также для нормальной работы необходимы определённые условия.

Конструкция коленвала

схожа у всех скутеров. Я затронул китайцев, потому что материал – сырье для коленвала у них не соответствует никаким нормам качества. Естественно, есть и нормальные, но, как правило, ставятся на хорошие китайские скутеры и выходят из строя очень редко. У меня был случай — принесли на ремонт мотор AF34Е, снятый со скутера. Сказали, заводится очень трудно, тянет так себе, перегревается и жрёт топливо немерено. После 1-2 минутной диагностики выяснилось, что коренные мертвые в хлам. Сказал прийти через 2-3 дня. Каково же было моё удивление, когда я разобрал мотор…. Кореные стояли с Даэлима (56-20-12) , они были в чётком состоянии. Но китайское, самостоятельно установленноеколено выдало себя сразу. Посадочное место подшипника на коленвале со стороны вариатора было разбито настолько, что коленвал ходил вверх вниз больше чем на 1 мм. Это очень критическая ситуация. Подшипники пришлось выпрессовывать съемником. А на колено надевались так легко, что усилий вообще прилагать не нужно было. В общем, ситуация плохая, и пришлось поискать замену колена и прибегнуть к анализу посадочных мест подшипников.

Технология демонтажа коленвала

Разборка двигателя для снятия коленвала предусматривает следующую последовательность действий:

1. Обвернуть шатун двигателя с помощью ветоши, чтобы защитить деталь от случайного повреждения.
2. Открутить винты крепления крышки с помощью гаечного ключа соответствующего размера. В случае шпилечного соединения вместо винтов нужно открутить гайки, при этом шпильки выкручивать из корпуса не обязательно.
3. Снять крышку корпуса двигателя. Если крышка снимается с трудом, нужно использовать съемник. Съемник представляет собой планку с тремя отверстиями. В центральное отверстие продевается полуось коленвала, а 2 других имеют резьбу, в которую вкручиваются винты, которые затем входят в посадочные отверстия на корпусе двигателя.
4. Снять с коленвала подшипники, используя специальный съемник.

Перед началом выполнения демонтажных работ нужно слить из корпуса двигателя машинное масло и протереть загрязненные детали ветошью. После снятия демонтированный коленчатый вал нужно промыть керосином, тщательно протереть и просушить.
