Инструкция-электросхема мопеда Карпаты

Сцепление

Самый слабый узел в двигателе этого мопеда — сцепление. И оно выходит из строя в первую очередь. Ох и мучились мы с этим сцеплением причем не только на «Карпаты», но и на «Ригах» и «Верховинах».

В этом сцеплении в первую очередь наворачивался выжимной. Мы его в те времена называли «бронзовый пальчик». Тогда этот девайс был страшным дефицит и найти его было просто нереально.

В моем испытываемом выжимной находился в рабочем состоянии. Ему еще как говорится ходить и ходить.

Для тех кто не в курсе — выжимной стоит здесь

Обратите внимание сколько в этом двигателе стружки и грязи

Вторым слабым местом сцепления является его нажимной диск в котором постоянно разбивает стопорные пазы из-за чего он слетает с корзины.

Снимается нажимной диск очень просто: наставляете в специальное отверстие отвертку, пару раз ударяете по ней молотком и диск слетает.

В этом экземпляре пазы которыми диск входит в зацепление с корзиной еще хорошие. Иногда их так разбивает, что диск попросту уже не держится. В таких случаях диск приходилось менять.

Пружина корзины сцепления хлопот не доставляет.

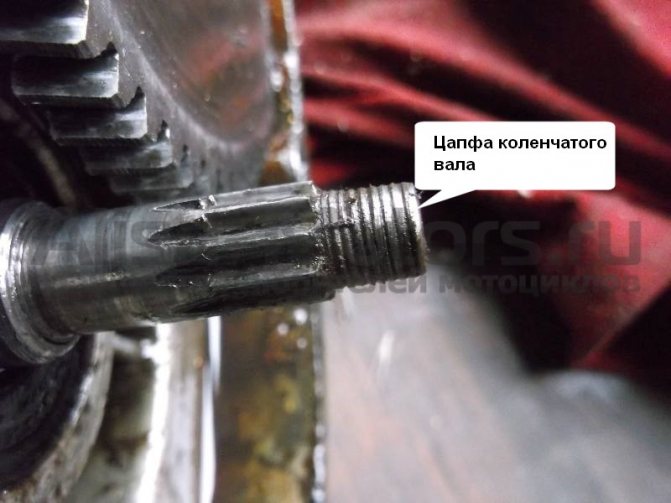

Гайка, которая крепит внутренний барабан корзины стояла уже неродная. Резьбы на ней не было как и на цапфе коленчатого вала и ее просто сплющили и набили молотком на вал. Стоит сказать, что резьба да и весь этот узел в целом — очень хлипкие. И из-за этого постоянно наворачивается резьба и разбивает шлицы. Причем на всех без исключения двигателях этой серии.

Если у вас гайка окажется хорошо затянутой (что бывает очень и очень редко) — зафиксируйте через выпускное окно поршень какой-нибудь отверткой и открутите ее.

Колхозный гровер, который влепили под гайку ситуацию с ее самопроизвольным откручиванием не решал. Оно и не удивительно — проблема ведь не в гайке, а в уровне технической грамотности создателей этого двигателя.

Шлицы внутреннего барабана сильно изношены. Быстрый износ шлицов данной пары — типичная проблема двигателей этой серии.

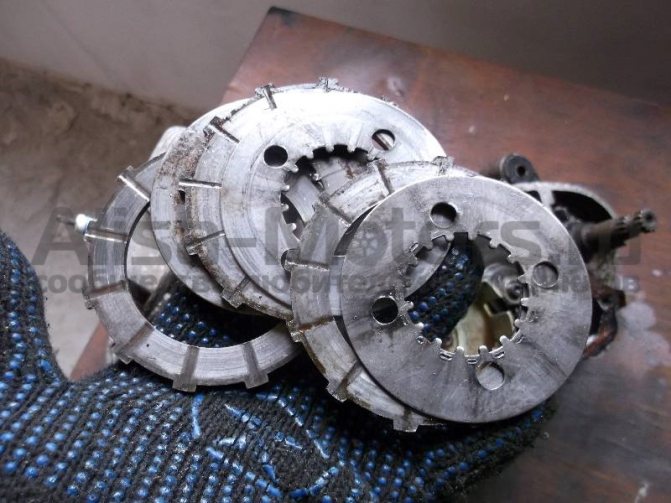

На всех без исключения прижимных дисках сцепления — пальцы которыми они входят в зацепление друг с другом болтаются. Я наставлял их на наковальню, проклепывал с обратной стороны и на некоторое время забывал об этой проблеме.

Диски сцепления в отличии от остальных деталей сцепления излишних хлопот не доставляют.

Часто и густо на наружном барабане корзины сцепления обрывает шестерню. Я исправлял эту ситуацию примерно так: вкладывал оборванную шестерню обратно в корзину, прижимал ее к корзине струбциной, наливал в банку воды, укладывал на банку корзину так, чтобы шестерня полностью скрылась в воде и приваривал ее к корпусу. Потом шлифовал сварочные швы и получал полностью работоспособную корзину.

На этом экземпляре корзина в идеале.

Распорная втулка наружного барабана стояла уже неродная и скорей всего самодельная.

Фиксируем от проворачивания шестерню первичного вала КПП, разгибаем стопорную шайбу и отворачиваем гайку.

Ведомая шестерня никогда не ломается и ходит десятилетиями. А гайка, которая ее держит почему-то не откручивается… Как так можно сделать??? Два практически одинаковых узла находятся рядом друг с другом, сделаны на одном и том же заводе, разработана теми же самыми конструкторами. Ан нет. На корзине гайка откручивается, а на первичном валу КПП нет. Что это? Очередной парадокс? Загадка природы? Происки нечистой силы? Случайность?

Сцепление

Самый слабый узел в двигателе этого мопеда — сцепление. И оно выходит из строя в первую очередь. Ох и мучились мы с этим сцеплением причем не только на «Карпаты», но и на «Ригах» и «Верховинах».

В этом сцеплении в первую очередь наворачивался выжимной. Мы его в те времена называли «бронзовый пальчик». Тогда этот девайс был страшным дефицит и найти его было просто нереально.

В моем испытываемом выжимной находился в рабочем состоянии. Ему еще как говорится ходить и ходить.

Для тех кто не в курсе — выжимной стоит здесь

Обратите внимание сколько в этом двигателе стружки и грязи

Вторым слабым местом сцепления является его нажимной диск в котором постоянно разбивает стопорные пазы из-за чего он слетает с корзины.

Снимается нажимной диск очень просто: наставляете в специальное отверстие отвертку, пару раз ударяете по ней молотком и диск слетает.

В этом экземпляре пазы которыми диск входит в зацепление с корзиной еще хорошие. Иногда их так разбивает, что диск попросту уже не держится. В таких случаях диск приходилось менять.

Пружина корзины сцепления хлопот не доставляет.

Гайка, которая крепит внутренний барабан корзины стояла уже неродная. Резьбы на ней не было как и на цапфе коленчатого вала и ее просто сплющили и набили молотком на вал. Стоит сказать, что резьба да и весь этот узел в целом — очень хлипкие. И из-за этого постоянно наворачивается резьба и разбивает шлицы. Причем на всех без исключения двигателях этой серии.

Если у вас гайка окажется хорошо затянутой (что бывает очень и очень редко) — зафиксируйте через выпускное окно поршень какой-нибудь отверткой и открутите ее.

Колхозный гровер, который влепили под гайку ситуацию с ее самопроизвольным откручиванием не решал. Оно и не удивительно — проблема ведь не в гайке, а в уровне технической грамотности создателей этого двигателя.

Шлицы внутреннего барабана сильно изношены. Быстрый износ шлицов данной пары — типичная проблема двигателей этой серии.

На всех без исключения прижимных дисках сцепления — пальцы которыми они входят в зацепление друг с другом болтаются. Я наставлял их на наковальню, проклепывал с обратной стороны и на некоторое время забывал об этой проблеме.

Диски сцепления в отличии от остальных деталей сцепления излишних хлопот не доставляют.

Часто и густо на наружном барабане корзины сцепления обрывает шестерню. Я исправлял эту ситуацию примерно так: вкладывал оборванную шестерню обратно в корзину, прижимал ее к корзине струбциной, наливал в банку воды, укладывал на банку корзину так, чтобы шестерня полностью скрылась в воде и приваривал ее к корпусу. Потом шлифовал сварочные швы и получал полностью работоспособную корзину.

На этом экземпляре корзина в идеале.

Распорная втулка наружного барабана стояла уже неродная и скорей всего самодельная.

Фиксируем от проворачивания шестерню первичного вала КПП, разгибаем стопорную шайбу и отворачиваем гайку.

Ведомая шестерня никогда не ломается и ходит десятилетиями. А гайка, которая ее держит почему-то не откручивается… Как так можно сделать??? Два практически одинаковых узла находятся рядом друг с другом, сделаны на одном и том же заводе, разработана теми же самыми конструкторами. Ан нет. На корзине гайка откручивается, а на первичном валу КПП нет. Что это? Очередной парадокс? Загадка природы? Происки нечистой силы? Случайность?

Обслуживание мопеда

Как и всякое транспортное средство, мопеды Альфа нуждаются в регламентных работах, суть которых сводится к:

Замене деталей и узлов, чей ресурс выработался;
Настройке и восстановлении заводских параметров работы основных узлов и агрегатов;
Визуальном осмотре мопеда на предмет выявления поломок.

Китайские двигатели достаточно уверенно «отхаживают» по 20 000 км на наших отечественных ГСМ без поломок и переборки поршневой группы. Главное – своевременно заменять масло, особенно в период обкатки.

Если не эксплуатировать мопед в суровых условиях (зима, кросс по пересеченной местности и т.п.), то все сальники и резиновые уплотнения также прослужат долго.

Совет: почаще меняйте воздушный фильтр. Это сбережет карбюратор и облегчит пуск двигателя на всех режимах эксплуатации.

https://youtube.com/watch?v=wxwQ1XOhsG8

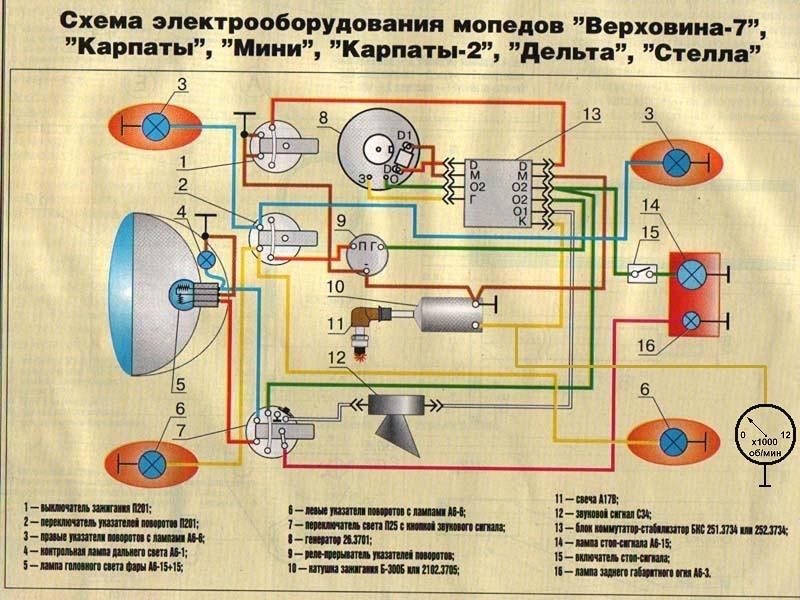

Мопед карпаты зажигание схема

Схема и распиновка к 6 вольт. эл.зажиганию к мопеду карпаты

Схема и распиновка к 6 вольт. эл.зажиганию к мопеду Карпаты.

Генератор G1 состоит из двух катушек L1, L2 и датчика положения ротора L3. Все клеммы генератора на рисунке расположены также, как они стоят на реальном генераторе. Питание мопеда раздельное — с катушки L1 снимается переменный ток напряжением около 5 вольт для последующего выпрямления в коммутаторе и питания осветительных приборов и звукового сигнала. С катушки L2 снимается напряжение порядка 70 вольт для питания схемы зажигания. С коммутатора (вывод «К») импульсы поступают на катушку зажигания, и с ее повышающей обмотки подаются на свечу. Момент пробоя свечи (поджигания топлива) соответствует такому положению ротора генератора, когда переднее (по ходу мокика) ребро сердечника катушки датчика L3 совпадает с передним (по ходу вращения ротора) ребром проточки на роторе. Т. е. тому моменту, когда прорезь между магнитами ротора начинает проходить над сердечником датчика. Выключатель S3 при замыкании на массу отключает зажигание. С выводов коммутатора, обозначенных буквой «О» с цифрой, снимается постоянный ток напряжением 6вольт для освещения и сигнала. Выключатель S4 механически соединен с ножным тормозом и включает стоп-сигнал. Выключатели S1 и S2 объединены в один. S2 — это кнопка подачи звукового сигнала, а S1 — включает дальний или ближний свет фары и подфарник (когда включена фара в любом режиме). Лампа H1 стоит вверху фары под пластмассовым колпачком и служит для индикации дальнего света. Для более яркого освещения рекомендую соединить два ценральных вывода S1 (лампы H2 и H3) между собой. Тогда в любом положении S1 (кроме центрального) будут гореть обе спирали лампы (на схеме обозначены как две разные лампы H2 и H3).

Генератор 26.3701

Генератор предназначен для работы в качестве источника эпектрической энергии в системе электрооборудования мопедов с двигателем рабочим объемом 50 см3. Работает в комплекте с высоковольтным трансформатором 21.3705 и электронным блоком коммутатор-стабилизатор 251.3734(252.3734). Условия эксплуатации: температура окружающей среды от -40 до +90 °С, относительная влажность воздуха 95 % при 40 °С. Генератор изготовляется в следующих климатических исполнениях: У, Т. Ротор представляет собой постоянный магнит, отлитый из специального сплава. Он устанавливается на конусной цапфе вала, фиксируется шпонкой и крепится болтом. На передней части ротора размещается магнит датчика. В корпусе статора, набранного из листов электротехнической стали, имеется восемь катушек: две из них вырабатывают ток для катушки зажигания, остальные шесть — для питания фары, стоп-сигнала, заднего фонаря и звукового сигнала. На заряжающие катушки устанавливается магнитный шунт из магнитной стали. На передней крышке монтируются выводные клеммы.

Технические характеристики

Генератор . переменного тока, синхронный возбуждение . от постоянных магнитов

Статор . лента 08кп-М-НТ-2-0-1,5 количество пазов . 8 количество катушек и их соединение: в цепи освещения . 6, последовательное в зарядной цепи зажигания . 2, последовательное в цепи датчика . 1

количество витков в катушке осветительной цепи . 25 марка и диаметр провода катушек осветительной цепи . ПЭВ-2; 1,08 мм

количество витков в зарядной катушке . 1650 марка и диаметр провода зарядных катушек . ПЭВ-2; 0,12 мм

количество витков в обмотке датчика . 1000 марка и диаметр провода обмотки датчика . ПЭВ-2; 0,15 мм

сопротивление, Ом: цепи освещения . 0,3 зарядной цепи зажигания . 430 цепи датчика . 40

Ротор . с основным постоянным магнигом ЮНД4 и магнитом датчика системы зажигания; залит алюминиевым сплавом Крышка . лента 10кп-М-НТ-2-О-1,5

Исполнение: по способу подавления радиопомех . неэкранированный по степени защиты от проникновения посторонних тел и воды . 1РОО (ГОСТ 14254-80)

Крепление: сгатора . фланцевое, винтами в картере двигателя ротора . болтом на конусе хвостовика коленчатого вала Масса, кг . 2

90%-ный ресурс до первого капитального ремонта (пробег мопеда), тыс. км . 15 Гарантийный срок эксплуатации при наработке не более 6 тыс. км пробега мопеда, мес. . 18

Особенности

Несмотря на то, что как-то протюнинговать агрегат было практически невозможно, простота в его обслуживании и возможность самостоятельного ремонта абсолютно всех агрегатов, безусловно, сыграли ключевую роль в его популярности. Оригинальные запчасти на мопед «Карпаты» изготавливались из качественного металла, хотя техника того времени ломалась нередко из-за конструктивных и технических недочетов.

Багажник рассматриваемого транспортного средства мог выдержать не один центнер груза. Покрышки имели высокий протектор, что позволяло эксплуатировать технику в зимний период. Тормозов барабанного типа вполне хватало для массы и динамики маленького мотоцикла. Само устройство силового агрегата представляет собой обычный двухтактный мотор. Заменить кольца или поршень сможет практически каждый обладатель этого представителя мототехники.

Особенности обслуживания

К сожалению, поставщики мототехники не всегда учитывают особенности исполнения того или иного вида транспортного средства, предполагая, что низкая цена – главнее. В частности, большинство поступающих под брендом ALPHA мопедов в Россию, не рассчитаны на наши климатические и дорожные условия.

Проявляется это в следующем:

Большинство мопедов эксплуатируется по бездорожью (в сельской местности, для поездок на природу, рыбалку и т.п.). А заводские шины, литые обода, пружины и амортизаторы не рассчитаны на подобные нагрузки;
Качество бензина и масла также далеко от идеального, что влияет на эксплуатационные параметры мопеда;
Мопед не предусматривает эксплуатацию при минусовых температурах.

Совет: От сурового климата особенно страдает проводка мопеда Альфа, поскольку ее изоляция выполнена из дешевого пластика. При отрицательных температурах она становится хрупкой и разрушается. Опытные владельцы после покупки заменяют ее на проводку с резиновой изоляцией.

Таким же путем, как и проводка на мопед Альфа, с помощью замены излечиваются и другие «болезни» мопедов Альфа. В частности:

Заводские шины заменяются более износоустойчивыми;
Литые диски заменяются традиционными ободами со спицами;
Амортизаторы переустанавливаются с отечественных мотоциклов.

Мопед карпаты зажигание схема

Схема и распиновка к 6 вольт. эл.зажиганию к мопеду карпаты

Схема и распиновка к 6 вольт. эл.зажиганию к мопеду Карпаты.

Генератор G1 состоит из двух катушек L1, L2 и датчика положения ротора L3. Все клеммы генератора на рисунке расположены также, как они стоят на реальном генераторе. Питание мопеда раздельное — с катушки L1 снимается переменный ток напряжением около 5 вольт для последующего выпрямления в коммутаторе и питания осветительных приборов и звукового сигнала. С катушки L2 снимается напряжение порядка 70 вольт для питания схемы зажигания. С коммутатора (вывод «К») импульсы поступают на катушку зажигания, и с ее повышающей обмотки подаются на свечу. Момент пробоя свечи (поджигания топлива) соответствует такому положению ротора генератора, когда переднее (по ходу мокика) ребро сердечника катушки датчика L3 совпадает с передним (по ходу вращения ротора) ребром проточки на роторе. Т. е. тому моменту, когда прорезь между магнитами ротора начинает проходить над сердечником датчика. Выключатель S3 при замыкании на массу отключает зажигание. С выводов коммутатора, обозначенных буквой «О» с цифрой, снимается постоянный ток напряжением 6вольт для освещения и сигнала. Выключатель S4 механически соединен с ножным тормозом и включает стоп-сигнал. Выключатели S1 и S2 объединены в один. S2 — это кнопка подачи звукового сигнала, а S1 — включает дальний или ближний свет фары и подфарник (когда включена фара в любом режиме). Лампа H1 стоит вверху фары под пластмассовым колпачком и служит для индикации дальнего света. Для более яркого освещения рекомендую соединить два ценральных вывода S1 (лампы H2 и H3) между собой. Тогда в любом положении S1 (кроме центрального) будут гореть обе спирали лампы (на схеме обозначены как две разные лампы H2 и H3).

Китайские мопеды

Одноплатформенные модели

Сегодняшние реалии таковы, что отечественных моделей уже и не встретишь на дорогах общего пользования.

Времена меняются, и ослабевшее знамя свободы из рук отечественных «Карпат» и «Верховин» подхватили китайские мопеды серий:

Альфа (Alfa);
Дельта (DELTA);
Дино (Dino);
Ирбис (Irbis);
Випер (VIPER);
Зип Стар (Zip Star);
Лидер (Leader);
Мустанг (Musstang);
Бриз (Briz);
Динго (Dingo);

и другие аналогичные модели, оснащенные всем необходимым для поездок. Это все «соплатформенники» Дельты, выпускаемые китайским производителем Chongqing Wonjan motorcycle и компаниями, купившими у него лицензию.

Справочно: Следует отметить, что китайская техника существенно потеснила продукцию отечественных мотопроизводителей на российском рынке. Это заметно не только в виде готовых изделий, но и всевозможных комплектующих. К примеру, Ковровский мотозавод отказался от собственного производства силовых агрегатов и устанавливает на свои модели мотор Lifan.

Схожесть конструкции

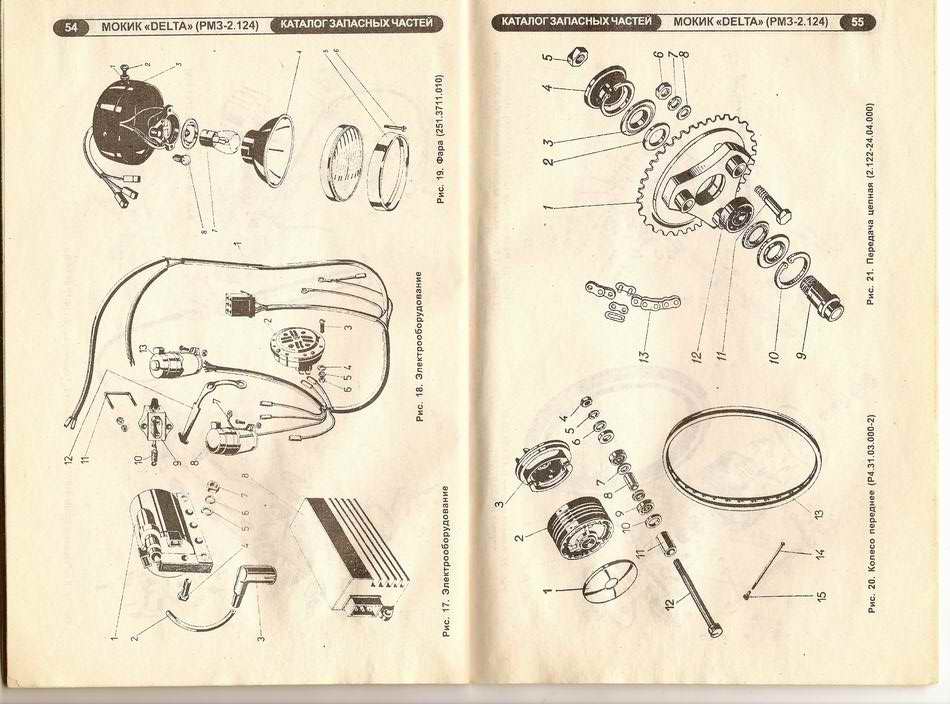

Примечательно, что электропроводка мопеда Дельта аналогична с другими моделями, что облегчает обслуживание и увеличивает популярность транспортных средств.

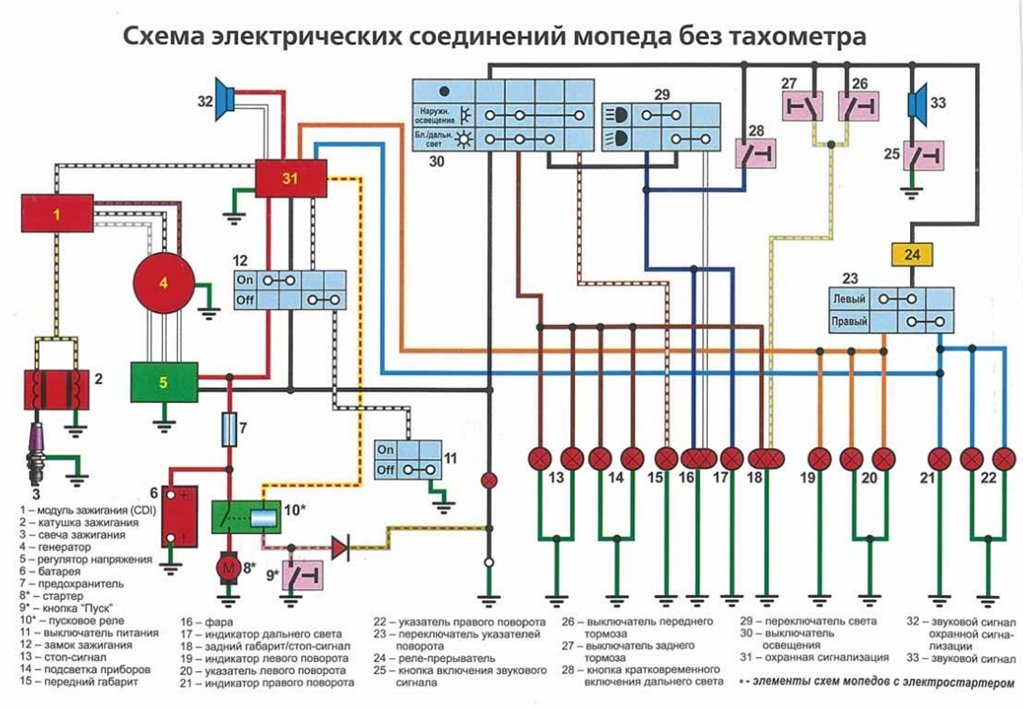

Обратите внимание! На фото вверху представлена схема электропроводки мопеда Дельта, не имеющего тахометра на панели приборов. Она идентична для всех моделей данного производителя, и имеет различия лишь в управлении полуавтоматической коробкой передач (модель Delta Racer)

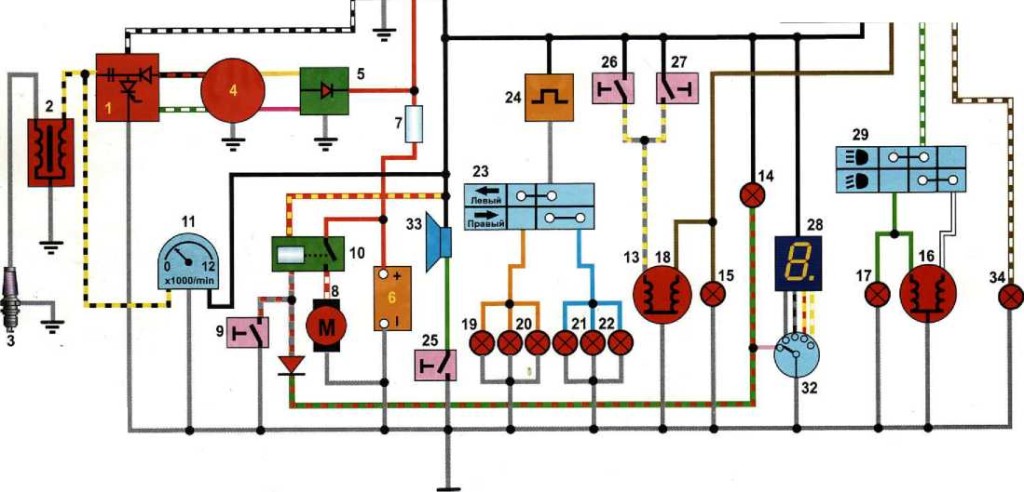

Видео в этой статье даст информацию относительно обслуживания схожих моделей. Для изделий с панелью приборов, содержащей тахометр, публикуем часть схемы, имеющей различия и в органах управления. В этом случае проводка на мопед Дельта дополнена несколькими элементами для подключения.

Генератор 26.3701

Генератор предназначен для работы в качестве источника эпектрической энергии в системе электрооборудования мопедов с двигателем рабочим объемом 50 см3. Работает в комплекте с высоковольтным трансформатором 21.3705 и электронным блоком коммутатор-стабилизатор 251.3734(252.3734). Условия эксплуатации: температура окружающей среды от -40 до +90 °С, относительная влажность воздуха 95 % при 40 °С. Генератор изготовляется в следующих климатических исполнениях: У, Т. Ротор представляет собой постоянный магнит, отлитый из специального сплава. Он устанавливается на конусной цапфе вала, фиксируется шпонкой и крепится болтом. На передней части ротора размещается магнит датчика. В корпусе статора, набранного из листов электротехнической стали, имеется восемь катушек: две из них вырабатывают ток для катушки зажигания, остальные шесть — для питания фары, стоп-сигнала, заднего фонаря и звукового сигнала. На заряжающие катушки устанавливается магнитный шунт из магнитной стали. На передней крышке монтируются выводные клеммы.
