Гусеницы для снегохода

Производители

На современном рынке большое распространение получили гусеницы для снегоходов российского и китайского производства. Кроме того, пользуются спросом модели, изготовленные в Хорватии, Канаде, Испании, Польше и США.

Для импортных снегоходных машин обычно используют гусеницы заводов Polaris, Arctic Cat, а также LYNX, Ski-Doo и Yamaha. Для отечественных предпочтение обычно отдают брендам из России «Тайга», «Буран», «Композит», «Рысь», а также «Тикси» и «Рыбинка».

К базовым характеристикам типичных гусениц этих марок относят:

«Буран» предусматривает зацепление с числом шагов 41, вес оборудования — 11 кг, длина — 2070 мм, ширина —380 мм, шаг — 50,5 мм;

«Тайга» – зацепление выполняется через окна, число шагов — 43, масса — 12 кг, длина — 2785 мм, ширина — 365 мм;

«Композит» – зацепление по типу цевочного, число шагов — 54, масса — 15 кг, длина — 2685 мм, ширина — 386 мм;

Yamaha – зацепление производится через окна, число шагов — 38, масса —18 кг, длина — 2986 мм.

Устройство снегохода

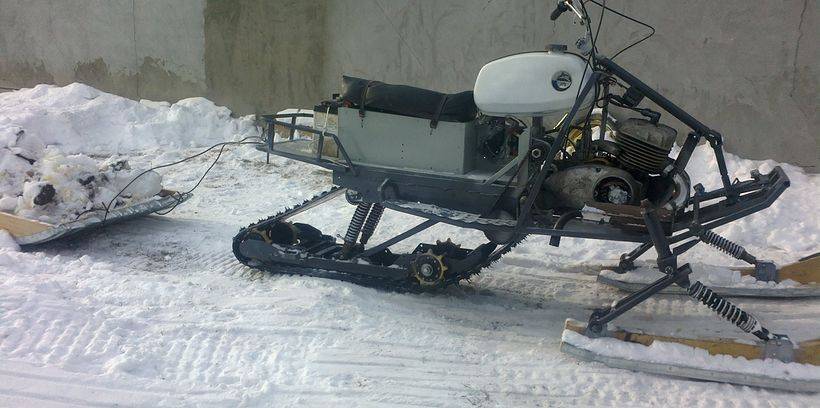

Самодельные снегоходы устраиваются на гусеничном ходу. Гусеницы приводятся в движение двигателем внутреннего сгорания, установленным на жёсткой металлической раме. Поддерживаются в рабочем положении колёсами и специальными роликами. Основные варианты исполнения:

• С цельной либо переломной рамой.
• С жёсткой либо амортизированной подвеской.
• С двигателем от мотоблока либо от мотоколяски.

Для рулевого управления используются короткие лыжи. Лёгкие снегоходы (массой до 100 кг), рассчитанные на движение с максимальной скоростью до 15 км/ч, не требуют обязательного оснащения тормозной системой. Они легко останавливаются при падении оборотов двигателя. Сделать самодельный снегоход на гусеницах можно по алгоритму:

1. Подбор двигателя, расчёт рамы и ходовой части.
2. Сборка рамы точечной сваркой.
3. Устройство рулевого управления.
4. Установка двигателя в проектное положение на временное крепление.
5. Проверка конструкции на устойчивость к опрокидыванию.
6. При успешной проверке — капитальная сварка рамы, установка двигателя.
7. Установка приводной системы, мостов.
8. Сборка и установка гусениц.
9. Монтаж деталей кузова.

Советы специалиста и владельцев снегоходов

Правильная натяжка гусеницы на снегоходе Буран проводится как в домашних условиях, так и в мастерских специалистами этого дела. Важным моментом при этом будет замер расстояния между внутренней поверхностью верхней ветви гусеницы и нижней поверхностью угольника рамы у второго кронштейна крепления катков балансиров. Этот показатель должен быть в пределах 55-65 мм.

После проведения процесса натяжения необходимо провести центрирование. После этого необходимо затянуть все гайки до упора, а затем болтами выполняют натяг, достаточно всего пол оборота по часовой стрелке.

Выполняют процедуры натяжения и центрирования строго на обеих гусеницах, иначе толку от проделанной работы не будет никакой. Чтоб натяжение было идентичным нужно запоминать на сколько и в какую сторону было поворотов ключа, насколько сильно зажимались гайки и проворачивали болты при натяжке первой гусеницы. Со второй проделывают все в точности.

Регулировка и натяжение гусеницы на снегоходе Буран должна проводится регулярно. Перед первым выездом лучше полностью осмотреть снегоход, проверить работу всех систем на холостую, затем по снегу, а лишь потом отправляться в поездку на значительные расстояния.

Вы можете задать свой вопрос нашему автору:

Рекомендации по выбору

Для того, чтобы правильно выбрать гусеницу, для начала нужно четко определиться с ее размерами.

Важными размерами будут являться длина, ширина, а также шаг (шагом называется расстояние меж двумя соседними окнами) и уровень высоты грунтозацепа.

Так, длина, ширина, шаг обязательно должны быть подобны «старым» гусеницам.

Существует, конечно, большое количество различного рода описаний того, как можно переделать гусеницы для снегохода, но на данный момент нами такой вариант не рассматривается.

Длину, ширину и шаг гусеницы можно легко измерить.

А вот грунтозацеп следует выбирать, основываясь на условиях эксплуатации снегохода, а также на ваших пожеланиях.

Важной характеристикой любых гусениц для снегохода является высота их грунтозацепа. Для каждого из снегоходов она является строго индивидуальной. Если снегоход маломощный (его мощность составляет менее 50 л

с.), то не рекомендуется устанавливать гусеницу, имеющую грунтозацеп выше 40 мм., из-за возможной слишком большой нагрузки на двигатель. Вполне может просто не «вытягивать»

Если снегоход маломощный (его мощность составляет менее 50 л. с.), то не рекомендуется устанавливать гусеницу, имеющую грунтозацеп выше 40 мм., из-за возможной слишком большой нагрузки на двигатель. Вполне может просто не «вытягивать».

Для снегохода, мощность которого составляет менее 69 лошадиных сил, оптимальная высота должна составлять 29,5 мм.

Если же вы являетесь счастливым владельцем мощного снегохода, тогда ваш выбор не должен ограничиваться только лишь параметрами двигателя, однако, он может быть ограничен параметрами подвески, а именно, размером туннеля в подвеске.

Данный параметр нужно измерять еще до приобретения гусениц, в противном случае вам придется произвести ряд переделок уже в самой конструкции подвески.

В момент выбора гусеницы для снегохода следует руководствоваться правилом: чем больше высота грунтозацепа, тем больше будет уровень проходимости снегохода по снегу, особенно глубокому.

Однако, здесь важно не перестараться. А теперь следует разобраться, для какого снега какая нужна оптимальная высота грунтозацепа. А теперь следует разобраться, для какого снега какая нужна оптимальная высота грунтозацепа

А теперь следует разобраться, для какого снега какая нужна оптимальная высота грунтозацепа.

При планировании ездить по мокрому и твердому снегу, наледи либо рыхлому снегу, высота зацепа должна быть наименьшей.

Грунтозацеп для таких условий должен быть как можно более «ровным».

Тогда не произойдет срыв верхнего слоя наста, рывки, а следовательно снегоход будет легко «бежать» даже по самому глубокому снегу.

Такая же рекомендация и для укатанного снега, но поскольку у нас в Российской Федерации снегоходных трасс почти не существует, то не стоит останавливаться на данном пункте.

Если планируете кататься по рыхлому или же глубокому снегу, то грунтозацеп надо выбирать повыше: от 32,5 до 39,5 мм. (если снегоход позволяет установку такой высоты).

В таком случае внимание нужно обращать на форму грунтозацепа. Чтобы «выписать» вираж, резко войти в поворот, необходим усиленный край грунтозацепа

При этом, отрицательный угол наклона грунтозацепа может добавить устойчивости

Чем активнее является вид езды вами предпочитаемый, тем более агрессивные профили нужно выбирать.

При этом, отрицательный угол наклона грунтозацепа может добавить устойчивости. Чем активнее является вид езды вами предпочитаемый, тем более агрессивные профили нужно выбирать.

Грунтозацеп с разным элементом по высоте подойдет для экстремальных видов вождения. В таком случае различные по высоте блоки зацепа будут работать на разных видах нагрузки, что позволит не потерять управляемость в сложной обстановке.

Гусеница для снегохода с зацепом более 49,5 мм. является уже горной. Так, профили этих гусениц рассчитываются на резкий подъем и спуск.

Не рекомендуется использовать его в обычных условиях, поскольку уровень проходимости снегохода по глубокому снегу существенно ухудшится (снегоход будет зарываться).

Рисунок таких гусениц обязательно должен напоминать множество лопаток, поскольку основной задачей является — «врезаться» и оттолкнуться от снега на наклонных местностях.

Вот и все рекомендации. Вам остается выбирать.

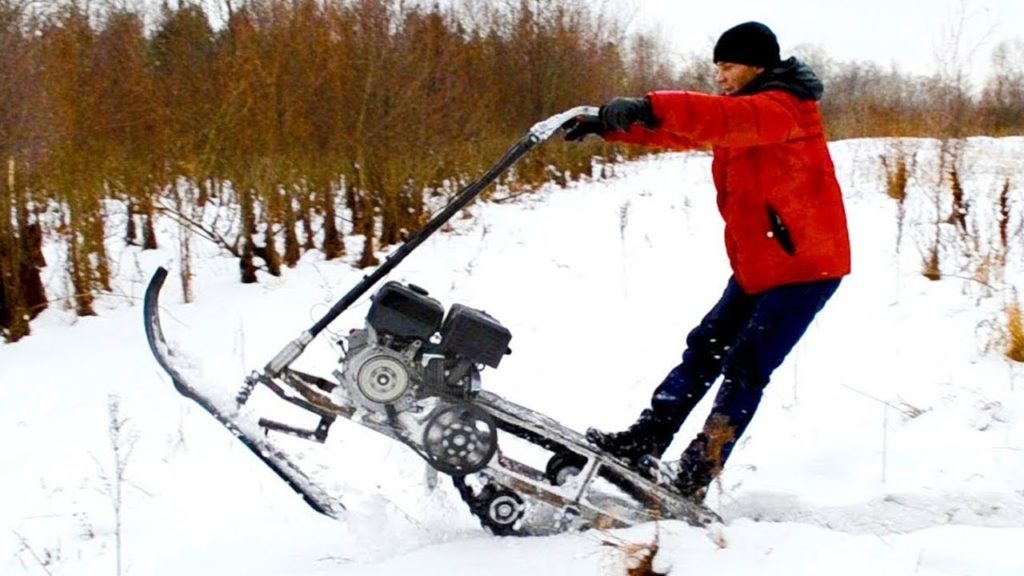

Основные элементы мотособаки

Самая важная деталь техники – двигатель. Обычно для создания мотособак применяется одноцилиндровый карбюраторный бензиновый мотор

Не менее важной частью является резинометаллическая гусеница – движитель с подвеской. С помощью гусеницы можно ездить по снегу, льду, мягкому грунту в теплое время. Стоит подробнее рассмотреть все составляющие мотособаки

Стоит подробнее рассмотреть все составляющие мотособаки.

Двигатель машины

Популярным считается мотор с мопеда Ш-58, рассчитанный на ручное переключение коробки. Также можно применять двигатели для скутеров. Главное, чтобы у изделия были хорошие тяговые характеристики, мощность не менее 6 л. с. Этого достаточно для перевозки на мотособаке одного человека и груза на 30-50 кг. Для поездки двух человек и груза на 150-200 кг лучше выбрать двигатель мощностью более 9 л. с. В качестве элемента тюнинга мотора часто используют натяжитель цепи.

Несущая рама мотособаки

Рама должна иметь отличное качество, ведь в пути она испытывает высокие нагрузки, особенно при движении по бездорожью. Эта конструкция делается полностью своими руками, варится из металлических труб прямоугольного сечения. Обычно хватает толщины трубы 3 миллиметра, более тонкий металл не годится, он быстро деформируется.

Дополнительные аксессуары

К категории дополнительных элементов можно отнести амортизаторы, сани и прицеп.

Благодаря амортизаторам езда на снегоходе будет более комфортной. Для достижения правильной конструкции можно воспользоваться рычажными, предназначенными для мотоцикла. Они могут быть новыми или подержанными, но этот момент необходимо решить заранее.

Сани – отличный способ перевозить багаж или пассажиров. Если вы решили использовать старые сани, убедитесь, что они достаточно прочные и безопасные.

Если изначально у вас одноосный двухколесный мотоблок, компактный прицеп поможет превратить его в двуосный четырехколесный снегоход. К раме техники он дожжен быть приварен намертво.

Четырехтактные движки можно переворачивать?

В четырехтактных двигателях все производители используют датчик масла: когда уровень масла становится недостаточным, двигатель глохнет, это если на ходу, если сильно заваливать движок. Если просто перевернуть двигатель набок, то масло попадет в цилиндры, везде попадет и придется заморачиваться и менять свечку.

Можно его перевернуть набок, но ненадолго, буквально на считанные секунды, потому что тележку надо перевернуть в одного, а держать одной рукой и переворачивать может быть неудобно, придется завалить его набок, быстро перевернуть и обратно его поставить. И возможно, дать ему отстояться какое-то время, все зависит от того, сколько он находился в положении лежа. Можно прилипнуть вообще надолго, если масло перетечет, движок может не завестись, пока его не продует.

Особенности и назначение

Основное предназначение гусениц для снегоходной техники заключается в том, чтобы помочь машине максимально беспрепятственно двигаться по бездорожью. Иными словами, оборудование не дает снегоходам закопаться в снегу. За счет использования гусениц многократно уменьшается давление агрегата на землю. Как результат, точка опоры становится максимально устойчивой, а перемещение — комфортным и безопасным.

Многие пользователи задаются вопросом о том, можно ли ездить на снегоходе летом. Делать этого не рекомендуется.

Дело в том, что зимой снег в ходе движения попадает на радиатор и охлаждает его. Если машина долгое время движется по земле, то снег не попадает и мотор перегревается. Кроме того, в условиях грунта смазка гусеничных элементов не производится, что приводит к их истиранию.

Как сделать гусеницу своими руками

Для изготовления гусеничной ленты требуется подготовить комплектующие и инструменты:

• ленту от транспортера;
• металлический профиль прямоугольного сечения;
• крепежи;
• сварочный агрегат;
• оборудование для обрезки деталей (например, болгарку);
• электрическую дрель;
• гаечные ключи;
• молоток;
• приспособление для установки металлических элементов в резиновую ленту.

Общий алгоритм изготовления движителя:

1. Нарезать металлический профиль на отрезки, соответствующие ширине будущего движителя.
2. Деформировать элементы на оправке, добиваясь формирования зацепов на концах.
3. Приварить на кондукторе наклонные упоры, предотвращающие сход гусеницы при движении с опорных катков.
4. Прикрепить сваркой к внешней стороне отрезок арматуры, повышающий проходимость на зыбком грунте.
5. Разрезать эластичное полотно на симметричные полосы, ширина отрезка определяется на стадии проектных работ.
6. Просверлить или пробить в резиновом полотне отверстия, через которые крепятся металлические детали.
7. Просверлить в звеньях отверстия для фиксации к резиновому основанию.
8. Прикрепить звенья болтами, предусматривая установку металлической прокладки.
9. Соединить концы полученного движителя стальными накладками и винтами с гайками, а затем установить конструкцию на вездеход.
10. Отрегулировать положение натяжного ролика и проверить работоспособность машины. При обнаружении повреждений провести доработку и усилить конструкцию.

Чертежи

Перед тем как изготовить движитель, необходимо разработать чертежи будущей конструкции. В схеме учитываются точки установки опорных катков и ведущего колеса. Необходимо сделать натяжитель с дополнительным катком, который позволяет компенсировать растяжение ленты из резины или композита в процессе работы. Если планируется использование ведущего колеса с цевочным зацеплением, то прорабатывается конфигурация треугольных выступов, которые будут контактировать с соответствующими окнами в гусеничной ленте.

Пошаговая инструкция

Многие задаются вопросом – как сделать гусеницы на мотоблок своими руками? Чтобы ответить на этот вопрос, рассмотрим несколько действенных способов самостоятельного изготовления гусениц, проверенных на практике.

Из транспортной ленты для увеличения проходимости вездехода

Одним из самых простых методов считается изготовление гусеницы из транспортной ленты, с использованием втулково-роликовой цепи. Легкость заключается в том, что для их изготовления не нужно пользоваться большим количеством инструментов и вспомогательных средств.

Чтобы продлить эксплуатационный срок нашей транспортной ленты в устройстве гусеничного мотоблока, можно прошить её по краям леской, соблюдая шаг в 10 мм. Для соединения ленты в необходимое нам кольцо, можно прошить её по торцам, либо воспользоваться шарниром.

Особое внимание следует уделить толщине транспортной ленты, ведь она напрямую зависит от степени нагрузки на агрегат. Оптимальным будет выбор ленты толщиной не менее 7 мм

Кроме того, нам надо позаботиться о дополнительном колесе с каждой стороны. Взять его можно от старого автомобиля, но помните, что диаметр должен быть идентичным колесу на мотоблоке

Взять его можно от старого автомобиля, но помните, что диаметр должен быть идентичным колесу на мотоблоке.

Гусеничный модуль из автопокрышки

Гусеницы из автопокрышек для мотоблока тоже являются довольно распространенной самоделкой, отличающейся высокой надежностью конструкции. Однако, чтобы получившийся гусеничный мотоблок был практичным, нужно позаботиться о поиске правильных автомобильных покрышек.

В частности, они должны обладать необходимым рисунком протектора, желательно, чтобы они были от тракторов или крупногабаритных машин. Рисунок протектора очень важен, потому что он выполняет роль грунтозацепов, а также повышает сцепление гусеницы с поверхностью.

Разделим процесс изготовления на несколько шагов:

• Найдя подходящие покрышки, нам необходимо вырезать из них дорожку для гусениц. Это довольно трудоемкая работа, на которую придется потратить достаточно много времени.
• Для вырезания можно использовать хорошо заточенный сапожный нож, который время от времени нужно смачивать в мыльном растворе – это поможет лучше резать резину.
• Также нужно срезать обе боковины с покрышек. Для упрощения процесса, боковину можно срезать с помощью электрического лобзика с мелкими зубьями.
• При необходимости, уберите лишние части внутри покрышки. Данную манипуляцию нужно выполнять, если дорожка слишком тверда изнутри.

Преимуществом такого способа является отсутствие необходимости его соединения в кольцо, т.к. покрышка уже имеет замкнутую структуру

Это повышает показатели надежности таких гусениц, что достаточно важно в условиях больших нагрузок

Однако, такие гусеницы получаются довольно ограниченной длины – ровно по длине автомобильной покрышки.

Как сделать самодельную гусеницу из ремней и цепей

Вездеходы на гусеницах из мотоблока можно изготовить при помощи самых обычных ремней, обладающих клиновидным профилем. Соединяются ремни между собой посредством грунтозацепом, прикрепленные к ремням при помощи заклепок или винтов.

Еще одним способом является изготовление гусеницы из цепей одинакового размера. Подобного материала навалом в гараже у многих дачников, что упрощает вопрос поиска. Весь процесс изготовления сводится к следующим моментам:

• Берутся две цепи одинаковых размеров.
• Последние звенья данных цепей необходимо разжать, после чего соединить их в замкнутое кольцо.
• Далее зажимаем звенья и завариваем их.

Крепление цепей между собой осуществляется при помощи грунтозацепов, которые можно сделать из обычных стальных пластин нужной толщины. Соединяются они с цепью при помощи болтов.

Мотоблок на гусеницах Буран

Если у вас нет желания изготавливать самостоятельно гусеницы, то можно позаимствовать ее от старой техники. К примеру, довольно неплохую работу показывает мотоблок на гусеницах от Бурана.

Целесообразно использовать именно старую деталь, ведь новая бурановская гусеница будет стоить достаточно дорого, а цель подобных переделок – это максимальная экономия на затратах.

Разновидности

Гусеницы для снегоходной техники могут быть простыми и шипованными, специализированными и универсальными, короткими и длинными.

Конструкция

Конструкционные особенности гусениц могут варьироваться в зависимости от предназначения самой машины.

Так, спортивные снегоходы обычно оснащаются гусеницами двух типов: для асфальта либо для снежной трассы. И в том, и в другом случае изделия спортивного типа являются узкими и укороченными — это позволяет обеспечить максимальную маневренность и хорошую управляемость техники. Высота грунтозацепа спортивных моделей не превышает 0,75 дюйма.

Для туристических машин обычно используются гусеницы, способные обеспечить максимально эффективное соотношение скорости, комфорта, а также проходимости и управляемости. Именно поэтому такие модели имеют средние показатели длины. Высота грунтозацепов в них варьируется в пределах от 1,25 до 2,25 дюйма — выбор конкретной модели зависит от того, в каких условиях вы планируете использовать снегоход. По пересечённой местности на рыхлом снегу лучше использовать грунтозацепы высотой 1,75-2,25 дюйма. Во всех остальных случаях будет достаточно установки невысоких приспособлений.

Особые конструкционные параметры отличают утилитарные снегоходы. Дело в том, что предназначение такой техники — это перевозка тяжелых и габаритных грузов по лесной и труднопреодолимой местности, именно поэтому гусеницы для таких машин должны обеспечивать максимально возможную проходимость. Их оборудуют удлинёнными гусеницами, а ширина таких устройств максимальна (превышает 20 дюймов) — такая особенность позволяет давать минимальное давление снегохода на грунт, машина трогается с места уверенно, без закапывания в снег. У таких моделей высота грунтозацепов варьируется в пределах от 1,5 до 2,25 дюйма.

Довольно специфическими гусеницами оснащаются горные модели — они очень длинные и узкие. Тем самым становится возможным достижение максимальной проходимости, а кроме того, существенно снижается риск переворотов при езде по наклонной дороге. Основной особенностью горных гусениц считается особая конструкция грунтозацепов, высота которых достигает 3 дюймов.

Отдельного внимания заслуживает количество рядов гусениц. Наибольшее распространение получили модели с 4,6 и 8 гусеницами, при этом чем больше их количество, тем выше проходимость техники.

Материалы

Для изготовления гусениц используются резиновые или композитные материалы. Чаще всего в ход идет мягкая резина — она обладает большим количеством преимуществ. У неё «хорошая память», это значит, что она способна восстанавливать форму. Резина имеет свойство сопротивляться механическим повреждениям (различным ударам и скрытым препятствиям), они нередко встречаются при движении по пересеченной местности и горным склонам. Резина мягкого типа, скорее, загнется, чем сломается.

На большой скорости грунтозацепы из мягкой резины складываются — это позволяет создавать сплошную опору, которая уплотняет снег под машиной, тем самым достигается максимальная плавучесть и возникает подъемная сила, выталкивающая машину из снега. Эта характеристика особенно актуальна при передвижениях по глубокому, сухому и мягкому снегу.

А вот для передвижения по слежавшемуся снегу лучше использовать модели из более жесткой резины, это делает движение максимально безопасным.

Виды зацепления

Даже если пользователь планирует ездить по пушистому снегу, то не исключено, что на трассе ему встретятся участки уплотненного снега, равно как и машина может оказаться на участках пушистого сухого снега, приготовившись двигаться по насту. Именно поэтому приходится находить компромисс между жесткой резиной и формой грунтозацепов.

Самые эффективные модели гусениц оснащены пальцами, то есть имеют грунтозацепы в форме цилиндров, — такая конструкция позволяет обеспечить передвижение по рыхлому снегу, а также максимальное сцепление с твёрдым настом.

Сообщества › Кулибин Club › Блог › Снегоход своими руками

Постройка началась с изготовления рамы:

Рама собрана и сварена из профильной трубы по собственным чертежам.

Были закуплены:

двигатель, гусеница, ролики, ведомый и ведущий валы со звездочками, ведущий и ведомый вариаторы (ведущий вариатор «Сафари»).

После этого началась сборка ходовой части:

Начался процесс сборки:

Установка ведомого вариатора с ремнем на раму.

Сборка передней подвески, установка двигателя и регулировка вариаторов. Двигатель, для меньшей вибрации, установлен на резиновые подушки.

Все узлы и агрегаты были установлены на свои места, после чего началось изготовление обшивок:

Накладки моторного отсека изготовлены из пластика (полипропилена).

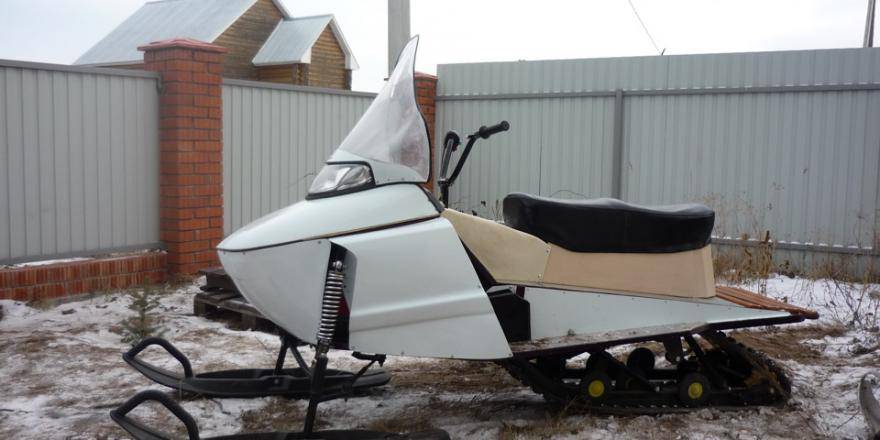

И вот он, красавец! Стоит во дворе и ждет снега

Как собрать снегоход

Имея на руках все необходимые запчасти и чертежи, можно приступать к сбору снегохода. В целом работа по изготовлению машины займет несколько недель, поэтому начинать ее стоит задолго до первого выезда на охоту. Первый этап — планирование и поиск подходящих запчастей. Сложные узлы лучше заказать у профессионального токаря, если у Вас нет нужного оборудования или опыта работы; Сварка рамы — это может сделать даже любитель, главное взять прочный материал; Соберите гусеничный блок; Раму нужно соединить с гусеничным блоком и двигателем; Далее собирается рулевая колонка, подсоединяются органы управления; Кузов, рама и лыжи, если они изготовлены из дерева, нужно покрыть эмалью Итоговый результат должен пройти испытания на безопасной территории с близкими к максимальным грузами. Успешно завершив этот этап, можно ехать на охоту.

Очень облегчит сборку, если у Вас будет донорское транспортное средство, с которого можно снять большую часть узлов для будущего снегохода. На эту роль больше всего подходит старый снегоход, мотоцикл (в этом случае можно даже не переделывать раму), мотоблок, мотобуксировщик или даже бензопила (правда, снегоход получится очень маломощный).

Устройство снегохода

Самодельные снегоходы устраиваются на гусеничном ходу. Гусеницы приводятся в движение двигателем внутреннего сгорания, установленным на жёсткой металлической раме. Поддерживаются в рабочем положении колёсами и специальными роликами. Основные варианты исполнения:

• С цельной либо переломной рамой.
• С жёсткой либо амортизированной подвеской.
• С двигателем от мотоблока либо от мотоколяски.

Для рулевого управления используются короткие лыжи. Лёгкие снегоходы (массой до 100 кг), рассчитанные на движение с максимальной скоростью до 15 км/ч, не требуют обязательного оснащения тормозной системой. Они легко останавливаются при падении оборотов двигателя. Сделать самодельный снегоход на гусеницах можно по алгоритму:

1. Подбор двигателя, расчёт рамы и ходовой части.
2. Сборка рамы точечной сваркой.
3. Устройство рулевого управления.
4. Установка двигателя в проектное положение на временное крепление.
5. Проверка конструкции на устойчивость к опрокидыванию.
6. При успешной проверке — капитальная сварка рамы, установка двигателя.
7. Установка приводной системы, мостов.
8. Сборка и установка гусениц.
9. Монтаж деталей кузова.

Как сделать снегоход своими руками: подробная инструкция

Особенности самодельных снегоходов

Самоходы, сделанные своими руками, имеют ряд особенностей:

Езда на снегоходе может быть довольно опасной, и это необходимо принимать во внимание, поэтому, хотя большинство снегоходов не может развивать скорость более чем 15 км/ч., к сборке снегоката нужно относиться крайне внимательно и осторожно. При езде на снегоходе пользователь не застрянет в сугробе, так как аппарат оснащен гусеничным мотоблоком Снегоход надежен и может легко преодолеть многие препятствия

При изготовлении снегохода своими руками создатель сам тщательно подбирает детали, сам собирает их в единую систему, поэтому конструктор отвечает за качество своего аппарата

Стоимость снегоходов достаточно велика, однако отдельные его элементы стоят немного; собирая снегоход самостоятельно, конструктор экономит и на рабочей силе, поэтому самодельный снегоход стоит в несколько раз дешевле, чем покупной

При изготовлении снегохода своими руками создатель сам тщательно подбирает детали, сам собирает их в единую систему, поэтому конструктор отвечает за качество своего аппарата. Стоимость снегоходов достаточно велика, однако отдельные его элементы стоят немного; собирая снегоход самостоятельно, конструктор экономит и на рабочей силе, поэтому самодельный снегоход стоит в несколько раз дешевле, чем покупной.

Подготовка

Для начала нужно сделать чертеж аппарата. Если Вы не обладаете такими навыками, то просто рассчитайте параметры машины. Устройство снегохода довольно несложное, поэтому можно легко сделать аппарат по образцу или видео.

Чтобы сделать снегоход, Вам понадобятся:

• труба с диаметром 40 мм. и толщиной стенки в 2 мм. – нужна для рамы и других каркасных элементов;
• транспортерная лента толщиной в 3 мм. (можно использовать клиновые ремни) – это основной элемент гусеничного механизма, из них делают грунтозацепы диаметром 40 мм. с толщиной стенки в 5 мм.;
• двигатель, бак для топлива и карбюратор от мотоцикла (для мотоснегохода);
• звезды и цепь от мотоциклов и снегоходов;
• любой ведущий вал, подходящий по размерам;
• лыжи от другого снегохода;
• руль с ручкой газа и тросом (от мотоцикла);
• платформа – необязательный элемент, потому что можно закрепить все детали непосредственно на раме (большинство людей пропускают эту часть, потому что она сопряжена с некоторыми сложностями, а отдача от нее небольшая); на платформу можно прикрепить несколько сидений;
• сиденье;
• кузов;
• мелкие элементы (гайки, болты, шарниры и др.).

Материалы и изготовление

При изготовлении снегохода на гусеницах своими руками можно придерживаться этого алгоритма:

1. Расчет рамы и ходовой части.
2. Выбор двигателя.
3. Начальная сварка рамы.
4. Рулевое управление.
5. Установка двигателя на временное крепление.
6. Проверка конструкции.
7. Если проверка успешна – капитальная сварка рамы и установка двигателя.
8. Приводная система.
9. Гусеницы.
10. Прикрепление деталей кузова.
11. Финальная проверка.

Начинать работу нужно с изготовления рамы, на которую будут крепиться остальные элементы. Рама не должна быть массивной, иначе аппарат получится тяжелым и утратит маневренность. Желательно, чтобы ее длина была ±2 м.

Затем на раму крепятся:

• ведущий вал и принимающая звезда;
• силовая установка с передающей звездой и бензобак;
• передняя и задняя колесные оси;
• передняя подвеска с рулем и лыжами;
• сиденье и кузов.

Затем изготавливаются гусеницы шириной 40-50 см. Их можно сделать из транспортерной ленты или клиновых ремней.

Информация о том, как сделать грунтозацепы из пластиковых труб, указана выше.

Заднюю колесную ось крепят при помощи подвижного направляющего элемента. Он позволяет фиксировать положение оси в определенном положении. Это делается для того чтобы пользователь мог регулировать натяжение гусениц.

Как сделать гусеницу для снегохода

Гусеница для снегохода создается из покрышек или транспортерной ленты. Работа будет сложной и трудоемкой, если в качестве основы используют покрышки. Из них выкраивают бортики, поэтому для работы требуется острый сапожный нож или электрический лобзик. Чтобы облегчить процесс, покрышки выбирают с подходящим рисунком протектора. Изготовление самодельной гусеницы:

Бортики из покрышки вырезают ножом. Если лезвие ножа периодически смачивать в мыльном растворе, то процесс резки станет легче. При использовании электрического лобзика устанавливают лезвие с маленькими зубцами и смачивают водой.

Нарезку новой структуры делают тогда, когда произошло несовпадение рисунка протектора. Сделанная конструкция должна цепляться за почву, поэтому структура рисунка должна быть правильной.

Гусеница, выполненная по такому чертежу, достаточно надежна благодаря тому, что имеет замкнутый контур. Ее недостаток — это узкая ширина. Чтобы сделать больший размер, ее удваивают. Если гусеницу делают из транспортерной ленты, то ее объединяют в цельное кольцо.

Это можно сделать 2 способами:

1. по типу рояльной петли (с шарниром);
2. нашивки ленты.

Нужно выбрать подходящую толщину ленты, если ее нашивают. Ее толщина должна подходить к мощности двигателя. Самодельный снегоход из мотоцикла «ИЖ» предусматривает использование ленты толщиной 10 мм. Чтобы срок эксплуатации на снегоход увеличился, края транспортерной ленты прошивают леской. Швы делают по способу обметывания краев с промежутком в 1 см.

Устройство

Конструкция гусениц в обязательном порядке предполагает наличие привода и приводной звездочки. В подавляющем большинстве случаев первый выполняют в форме современного вариатора, то есть в нём задействованы облегченные сплавы и предусмотрена особая система охлаждения, которая многократно снижает уровень трения и потери.

Подобное устройство позволяет сохранять степень натяжения ремня на максимуме. Гусеница для снегоходных машин включает такие конструкционные элементы, как:

• пластиковая труба диаметром, не превышающим 4,5 см;
• транспортные полосы — 2 шт.;
• болты — 2 шт.;
• ролики;
• подламывающаяся пятка;
• ошиповка.

ГУСЕНИЦА — система композит-волокно-композит

Показания к применению:

• опора для композитных реставраций, таких как пломбы, коронки, эндокоронки, вкладки, накладки, мосты;
• шинирование подвижных зубов;
• шинирование с восстановлением отсутствующих зубов;
• ортодонтические ретейнеры.

ПРИМЕРЫ ИСПОЛЬЗОВАНИЯ ПОЛИАРАМИДНЫХ ВОЛОКОН

Коронка — зуб с восстановленной опорой

Коронка из КОМПОЗИТВОЛОКНА может использоваться на опоре любого типа. Это очень эстетичная, постоянная реконструкция, которую можно сделать в течении 30-40 минут

Обширные разрушения коронок зубов особенно трудно восстановить при их достижении уровня ниже контура десны и связаны с потерей контактный пункт. Выполнение накладки на опоре из КОМПОЗИТВОЛОКНА это быстрый и эффективный способ решения этой проблемы. Накладка восстанавливает контактный пункт, плотно прилегает к поверхности зуба и защищает десну от образования воспаления в межзубном пространстве. Выполнение накладки на опоре из КОМПОЗИТВОЛОКНА занимает около 15 минут.

Использование КОМПОЗИТВОЛОКНА в качестве основы для больших пломбировок имеет те же преимущества, что и выполнение накладки.

Мост — отсутствие одного зуба

Потеря одного зуба является наиболее распространенным случаем беззубости. Выполнение моста на опоре из КОМПОЗИТВОЛОКНА дает возможность восстановления отсутствующего зуба при одном посещении в течение 1-1,5 часов.

Стабилизирующая шина — расшатанные зубы

Большинство случаев заболеваний периодонта связаны с прогрессирующим ослаблением зубов. Шина из КОМПОЗИТВОЛОКНА это очень прочный способ стабилизации зубов. Его реализация занимает 20-30 минут и не требует помощи ассистента.

Шиномост — расшатанные зубы, отсутствие одного зуба

Наиболее серьезные случаи периодонтита связаны с потерей расшатанных зубов. Лечение, стабилизирующее расшатанные зубы, заключаеться в том, чтобы сделать обездвиживающую шину, к которой приклены потерянные зубы (натуральный, акриловый или композитный). Шина, изготовленная из КОМПОЗИТВОЛОКНА, стабилизирует подвижные и восстанавливает потерянные зубы.

Разнообразие моделей гусениц

Итак, модели гусениц для снегоходов представлены в разнообразии.

Так, спортивные снегоходы оснащаются такими типами гусениц и для снежной трассы, и для асфальта.

В этих двух случаях гусеница короткая и узкая, в результате обеспечивается наибольшая маневренность, управляемость снегохода.

При этом для снегоходов туристического типа применяются гусеницы, которые могут обеспечить проходимость, управляемость и, безусловно, комфорт, скорость.

Такие гусеницы обладают средней шириной и длиной.

Гусеницы для снегоходов утилитарного типа призваны обеспечивать максимальную проходимость. Поэтому эти модели оборудованы длинными либо средней длины гусеницами, при этом ширина их максимальна.

Горные модели оснащены специфическими гусеницами – узкими и длинными для обеспечения максимальной управляемости, проходимости, а также снижения вероятности переворота во время наклонной езды.

Обычно снегоходы применяются в какой-то одной местности и с какой-то определенной целью, поэтому изначально они оснащаются одним типом гусениц.

При планировании использования техники в различных условиях, имеет смысл комплектации снегохода 2-3 типами гусениц.

Ниже представлена таблица характеристик моделей гусениц для различных снегоходов.

Таблица сравнительных характеристик моделей траков для различных моделей снегоходов
