Где находится блок управления двигателем

Начнем с того, что на сегодняшний день среди автопроизводителей не существует какого-либо стандарта, который четко определяет место установки блока управления двигателем. Другими словами, на разных автомобилях данное устройство может располагаться в различных местах.

В зависимости от особенностей конструкции того или иного ТС, предпочтений инженеров и т.п., ЭБУ может находиться в салоне автомобиля, выноситься в подкапотное пространство и так далее. Другими словами, для моделей различных производителей место установки электронного блока индивидуально.

Например, в некоторых авто блок располагается в салоне под торпедо, причем может быть зафиксирован как в области центральной консоли или под панелью приборов, так и под бардачком. В ряде случаев нужно поднять ковровое покрытие в ногах переднего пассажира, после чего можно увидеть защитную металлическую пластину, которая прикрывает ЭБУ.

Также на многих ТС контроллер находится прямо в моторном отсеке. В некоторых случаях отмечено его расположение ближе к лобовому стеклу, слева или справа, возле «стаканов» передних стоек и т.д. Как правило, элемент крепится в самых верхних точках. Это необходимо для минимального попадания влаги на электронное устройство.

Однако такое место установки практикуется не на всех машинах. Существует большое количество моделей, на которых область расположения ЭБУ выбрана откровенно неудачно (например, ближе к радиаторной решетке для лучшего охлаждения или рядом с каналами для слива дождевой воды).

В последнем случае проблема заключается в том, что когда канал забивается грязью и листьями, вода начинает попадать на электронный блок, что вызывает его усиленную коррозию и т.д. Также добавим, что среди разных вариантов установки еще встречаются такие места, как ниша левого или правого брызговика. Обычно чтобы добраться до блока управления, в этом случае нужно предварительно снимать подкрылки.

С учетом вышесказанного становится вполне очевидно, что если блок не установлен на видном месте под капотом, без надлежащего опыта и знаний быстро обнаружить устройство может быть весьма затруднительно. По этой причине  рекомендуется отдельно изучить руководство по эксплуатации и ремонту конкретного ТС, чтобы избежать сложностей и ошибок.

Дело в том, что на практике неопытные автолюбители часто путают ЭБУ двигателем с другими блоками управления, которые находятся в составе общей электронной системы автомобиля (блоки ABS, блоки AIRBAG и т.п.).

При этом отдельное изучение мануала или профессиональная консультация помогут быстро определить, где расположен блок управления двигателем на том или ином автомобиле, а также  добраться до «мозгов» машины без риска что-либо случайно отключить, замкнуть или сломать.

Неисправности электронного блока управления двигателем и диагностика

Хотя производители выполняют ЭБУ в виде защищенной коробки, размещая аппаратную начинку в прочном металлическом корпусе, данное устройство также может выйти из строя. Проблемы с блоком управления могут сопровождаться неустойчивой работой ДВС или невозможностью завести двигатель, отклонениями в процессах смесеобразования, нарушениями в работе трансмиссии (как правило, автоматической) и т.д.

Чтобы проверить ЭБУ, начинать следует с визуального осмотра, что позволяет вывить очевидные дефекты (например, трещины в корпусе). Однако если таковых не обнаружено, это все равно не позволяет исключить возможные повреждения микропроцессора, так как причин для выхода из  строя данного устройства достаточно много.

Среди самых простых  специалисты выделяют:

• перегрев;
• сильную коррозию и попадание влаги;
• повреждения в результате ударных нагрузок;
• короткое замыкание;

Также виновником проблем может оказаться не сам ЭБУ, а плохой контакт с датчиками, окисление в месте присоединения проводов. Отметим, что нередко к проблемам с блоком управления приводит банальная безответственность самого автовладельца.

Например, во время мойки двигателя под давлением блок не защищается должным образом от попадания влаги, машина эксплуатируется во влажную погоду со снятыми элементами (без крыльев, капота). Часто владельцы игнорируют тот факт, что крепление ЭБУ в месте установки недостаточно надежное или имеются проблемы с проводкой, что может привести к короткому замыканию и т.п.

Сейчас читают:

Еще вывести из строя электронный блок  может «прикуривание» от другого автомобиля с заведенным двигателем, неквалифицированная установка в автомобиль дополнительного оборудования, проблемы в высоковольтной части системы зажигания.

Добавим, что также встречаются случаи полного выведения из строя ЭБУ после попыток непрофессионального или самостоятельного ремонта данного типа устройств, а также чип-тюнинга

Важно понимать, на некоторых моделях блок является неремонтопригодным, то есть предполагается полная замена блока

При этом после проведения поверхностной диагностики владелец снимает ЭБУ и пытается его разобрать/отремонтировать. Затем часто выясняется, что причиной проблем все же оказывается какой-либо датчик, однако после попыток ремонта блок для дальнейшей эксплуатации уже не пригоден.

По этой причине важно понимать, что сначала должна быть проведена комплексная профессиональная компьютерная диагностика. Только после этого можно принимать решение о том, что делать, менять или выполнить ремонт блока управления двигателем

Если же говорить о доступной проверке, которую может выполнить автолюбитель самостоятельно, это банальная подмена имеющегося блока на точно такой же заведомо рабочий. Например, можно под залог взять ЭБУ от такого же авто на разборке, установить такой блок и проверить работу ДВС. Если машина работает с новым блоком нормально, тогда проблема очевидна.

Также отметим, что не всегда удается устранить поломку только заменой контроллера. Как уже говорилось выше, часто первопричиной поломки ЭБУ является не сам блок. Простыми словами, если, например, имеется замыкание в проводке, новый блок управления быстро выйдет из строя точно так же, как и предыдущий.

Расшифровка кодов ошибок на примере ВАЗ 21074

Если мозги инжектора обнаружили неисправность в работе двигателя, то об этом будет сигнализировать загоревшаяся лампочка «check engine». Понять какая именно неисправность произошла по данному оповещению невозможно. Для более точного определения поломки требуется подключить диагностический сканер к специальному разъему. При его помощи из памяти ЭБУ считывается лог ошибки, который можно расшифровать при помощи справочников по конкретному автомобилю. Так, например, для ВАЗ 21074 наиболее часто встречаемыми ошибками являются:

• Неисправность воздушного датчика;
• Неоптимальный режим сгорания бензовоздушной смеси. В результате выхлопные газы имеют повышенную токсичность. Лямбда-зонд может выдать эту ошибку, например, если в выхлопе находятся пары несгоревшего бензина;
• Требуется драйверная проверка модуля управления инжекторными двигателями;
• Проблемы с получением информации от датчика температуры;
• Состав горючей смеси не соответствует режиму работы двигателя. Причиной этого могут стать, например, загрязненные форсунки;
• Неправильное определение момента возникновения детонации в работе двигателя;
• Отсутствуют данные о положении дроссельной заслонки. Помимо повреждения самого считывающего элемента, возможен обрыв информационного шлейфа;
• Температура мотора находится выше рабочего диапазон;
• Медленный отклик сигнальной системы машины.

При выполнении считывания ошибок сканер указывает лишь на предположительное место неисправности, но не может указать причину вызвавшую поломку, поэтому после получения кода важно правильно его истолковать. При недостаточном понимании работы инжекторных двигателей и топливных систем может возникнуть ситуация, когда автовладелец, неправильно расшифровав лог ошибки,  займется ремонтом исправного узла машины

Что контролирует ЭБУ?

Для начала перечислю датчики, с которых он собирает информацию:

• Температура двигателя
• Температура окружающей среды
• Подача кислорода
• Подача топлива
• Холостого хода
• Датчики антиблокировочной системы, стабилизации, антизаноса, и прочих систем безопасности колес
• Скорость
• Положение дроссельной заслонки
• Положение педали газа
• Коленчатого вала (иногда их два)
• Контроль охлаждающей жидкости
• Датчик кондиционера и его системы
• Контроль, за тормозной системой и ее жидкостью
• Данные с бачка гидроусилителя или из цепи ЭУРа
• Анализ напряжения бортовой сети питания

Это стандартный набор, который встречается практически на любом авто, если ваш автомобиль более «навороченный», то количество датчиков будет больше, сюда могут добавиться датчики подвески, например на некоторых внедорожниках она пневматическая.

Теперь перечислю, кому ЭБУ дает приказания, то есть отсылает команды:

• Это положение дроссельной заслонки + подаче воздуха
• Подача топлива (впрыск из инжекторов)
• Системе зажигания
• Управления фазами газораспределения
• Управления температурой и ее поддержанием
• Анализ выхлопных газов, до и после катализатора
• Системе кондиционирования
• Системе освещения, и прочим электрооборудованием, иногда даже магнитоле
• Стеклоподъемникам
• Подогревам
• Управление автоматической коробки передач

Опять же ребята это минимальный стандартный набор, если ваша машина классом выше, чем народные иномарки, таких команд будет куда больше.

Как видите эта маленькая коробочка, держит под контролем весь автомобиль, то есть все системы и датчики завязаны именно на нем.

Многие мои читатели думают, что этот блок похож непосредственно на компьютер, ну или минимум на ноутбук, только без дисплея. Одно это не так! Форм фактор у него совсем другой.

ЭБУ — устройство, принцип работы

ЭБУ — электронный блок управления двигателем автомобиля, его другое название — контроллер. Он принимает информацию от многочисленных датчиков, обрабатывает ее по особым алгоритмам и, отталкиваясь от полученных данных, отдает команды исполнительным устройствам системы.

Обмен информацией ведется посредством CAN-шины, которая объединяет все электронные и цифровые системы современного автомобиля в одну сеть.

Благодаря такому подходу можно оптимизировать работу двигателя: расход топлива, подачу воздуха, мощность, крутящий момент и др.

Основными функциями ЭБУ являются:

• управление и контроль за впрыском топлива в инжекторных двигателях;
• контроль за зажиганием;
• управление фазами газораспределения;
• регулировка и поддержание температуры в охлаждающей системе двигателя;
• контроль за положением дроссельной заслонки;
• анализ состава выхлопных газов;
• контроль за работой системы рециркуляции отработанных газов.

Кроме того на контроллер поступает информация о положении и частоте вращения коленчатого вала, текущей скорости движения транспортного средства, о напряжении в бортовой сети автомобиля. Также ЭБУ оснащен системой диагностики и в случае обнаружения каких-либо неполадок или сбоев информирует о них владельца посредством кнопки Check-Engine.

Каждая ошибка имеет свой код и эти коды сохраняются на запоминающем устройстве.

При проведении диагностики специалисты подключают к контроллеру через разъем сканирующее устройство, на экран которого выводятся все коды ошибок, а также информация о состоянии двигателя.

Устройство электронного блока управления двигателем.

Контроллер представляет из себя электронную плату с микропроцессором и запоминающим устройством, заключенную в пластиковый или металлический корпус. На корпусе имеются разъемы для подключения к бортовой сети автомобиля и сканирующему устройству. ЭБУ обычно устанавливается либо в подкапотном пространстве, либо в переднем торпедо со стороны пассажира, за бардачком. В инструкции обязательно должно быть указано место расположения контроллера.

Для нормального функционирования в блоке управления применяется несколько типов памяти:

• ППЗУ — программируемое постоянное запоминающие устройство — здесь содержатся основные программы и параметры работы двигателя;
• ОЗУ — оперативная память, используется для обработки всего массива данных, сохранения промежуточных результатов;
• ЭРПЗУ — электрически репрограммируемое запоминающее устройство — применяется для хранения различной временной информации: коды доступа и блокировки, а также считывает информацию о пробеге, времени работы двигателя, расходе топлива.

Программное обеспечение ЭБУ состоит из двух модулей: функционального и контрольного. Первый отвечает за прием данных и их обработку, отправляет импульсы на исполняющие устройства. Контрольный модуль отвечает за корректность входящих сигналов от датчиков и в случае обнаружения каких-либо расхождений с заданными параметрами проводит корректирующие воздействия, либо полностью блокирует работу двигателя.

Внести изменения в программное обеспечение ЭБУ можно только в авторизованных сервисных центрах.

Необходимость в перепрограммировании может возникать при проведении чип-тюнинга двигателя для повышения его мощности и улучшения технических характеристик. Провести данную операцию можно только при наличии сертифицированного программного обеспечения. Однако, производители автомобилей очень неохотно делятся данной информацией, поскольку не в их интересах, чтобы пользователи самостоятельно изменяли настройки.

Ремонт и замена ЭБУ.

Если контроллер выходит из строя или работает некорректно, то прежде всего это отображается в провалах в работе двигателя, а иногда и в полной его блокировке. Check Engine может постоянно высвечивать ошибку, которую невозможно удалить. Основные причины выхода ЭБУ из строя это:

• перегрузка, воздействие короткого замыкания;
• влияние внешних факторов — влага, коррозия, удары, вибрация.

Кроме того любой микропроцессор перегревается, если система охлаждения выходит из строя.

Ремонт, равно как и замена блока управления обойдутся не дешево. Оптимальным вариантом будет приобретение нового блока. Чтобы его подобрать, нужно знать все параметры машины

Важно также правильно произвести настройку. ЭБУ будет нормально функционировать при условии, что на него поступают сигналы от всех датчиков и поддерживается нормальный уровень напряжения в сети

Как выглядит ЭБУ

Электронный блок управления (со снятой крышкой)

Это электронная плата, помещенная в небольшой корпус (алюминиевый или пластиковый). Материал оболочки зависит от места нахождения блока. Если он располагается в салоне, то обычно в пластиковом корпусе, а если под капотом машины – то в металлическом. Из контроллера наружу выходят пара разъемов под CAN шины. Иногда имеется дополнительный разъем для удобства диагностики и перепрошивки.

Внутри ЭБУ устроен как мини компьютер, плата блока управления состоит из запоминающих устройств, а именно:

• ОЗУ – оперативной памяти для обработки промежуточных данных об автомобиле,
• ППЗУ – постоянная память, хранит установки функций двигателя и прочее необходимое ПО.
• ЭРПЗУ – предназначено для хранения временной информации: кодов блокировки и доступа, пробега, температуры в двигателе, расхода горючего и пр.

Функциональные микросхемы ЭБУ получают данные о состоянии и автомобиля, производят их анализ и отправляют текущие команды на исполняющие устройства. Контрольные составляющие ЭБУ – это модули, которые обнаруживают и анализируют ошибки. Они выдают ошибку на дисплей («Check Engine» или другое оповещение), или блокируют запуск мотора.

ЭБУ легко опознать по двум шлейфам, подсоединенным к нему. Если блок электронного управления расположен под капотом, то рядом с блоком предохранителей или с аккумулятором. Если он находится в салоне, то обычно под панелью, либо под задним диваном. Есть модели автомобилей, в которых блок электронного управления расположен даже в багажнике.

Неисправности ЭБУ

Наиболее частая причина поломки управляющего модуля АКПП:

• сильный удар по коробке (трескается плата ЭБУ, процессор или чип памяти);
• вибрационные воздействия;
• высокая температура;
• скачки напряжения в бортовой сети;
• коррозия под воздействием влаги.

Неисправность электроники коробки приводят к неправильному переключению передач или ситуации, когда АКПП переходит в аварийный режим, работая только на одной передаче (обычно на третьей). Если есть любые подозрения насчет исправности ЭБУ коробки, следует как можно скорее обратиться в специализированный сервис.

Диагностика неисправного ЭБУ коробки проводится специальным оборудованием. Обычно неисправный ЭБУ стараются просто заменить, поскольку если перепаять сгоревшие конденсаторы еще относительно просто, но замена микросхем ЭБУ – операция трудоемкая, при этом подходящий чип еще нужно найти. Поэтому часто лучший вариант – замена ЭБУ, такой шаг полностью решит проблемы с коробкой и вернет ей работоспособность.

Неполадки и ремонт

ЭБУ двигателя выходит из строя из-за физических повреждений или некорректно настроенного программного обеспечения. Если блок «барахлит», мощность двигателя упадет, водитель будет ощущать «просадки», высокий расход топлива и другие симптомы, а иногда мотор и вовсе отказывается заводиться. На панели будет гореть индикатор Check Engine, появляющийся даже после сброса ошибок ЭБУ.

Неисправности ЭБУ возникают по причинам:

• внешнее воздействие на ЭБУ – попадание влаги и влияние коррозии, сильные удары, постоянная существенная вибрация, перегрев из-за выхода охлаждения платы из строя;
• электрические причины – короткое замыкание, возникновение перегрузки в бортовой сети авто.
• ЭБУ – сложное и дорогое устройство, замена или ремонт его недешевы. Для установки нового модуля его придется подбирать для конкретного автомобиля, чтобы ЭБУ подходил под все параметры. А после подбора и установки модуль придется правильно настроить, чтобы гарантировать исправную работу всех подконтрольных ему систем.

Как снять, замена и ремонт ЭБУ

Снимается этот блок просто – лично у меня на моем АВЕО нужно открутить всего 4 болта от площадки с креплением. И отсоединить пару шлейфов – по сути все – блок у вас в руках

ВАЖНО — для начала отсоединяем минусовую клемму аккумулятора

Но на некоторых машинах нужно для начала разобрать панель приборов, обычно это около печки, либо под перчаточным ящиком. Дальше действия такие е же, никакой разницы. Блоки примерно все похожи.

Определить, что блок у вас не работает довольно просто, в 50% случаев машина попросту не будет запускаться, также могут быть блокированы все системы вплоть до открывания замков дверей. В остальных случаях могут проявляться различные «огрехи» в работе двигателя – могут сильно плавать обороты, либо будут провалы в работе (например — давите газ, а машина не едет), также агрегат полностью не запускается. Возможно, постоянно будут гореть ошибки, которые нельзя программно «скинуть». Стоит отметить, что ЭБУ достаточно прочное устройство, поэтому если специально его не спалить – то он может работать очень долго.

Как может возникнуть проблема – поломка? Банально — но это короткое замыкание, попадание воды (антифриза) на плату, перегрузка и как следствие перегрев (сгорит плата), физические удары (при аварии), коррозия.

Ремонт или замена – вопрос сложный, иногда ЭБУ выгорает полностью, что ремонтировать уже нечего! Нужно покупать новый, а стоит он, ой как недешево – средняя цена на иномарку около 15000 – 25000 рублей. Однако если ошибки вызваны поломкой лишь одной микросхемы, либо ржавчина съела дорожку или контакт, то восстановить все же нужно попробовать. Для это просто отдаем в ремонт электроники, процентов на 80, они его восстановят, причем работать после этого будет еще достаточно долго.

ЭБУ в современном автомобиле

Первым делом стоит начать с терминов. ЭБУ – это «мозги» автомобиля или электронный блок управления. Многие его знают как контроллер. Это действительно мозг машины. Без этого блока все остальные элементы и механизмы превращаются просто в безжизненный хлам, огромное количество пластика, проводов и микропроцессоров.

Электронный блок получает данные от датчиков. Затем информацию обрабатывает по специальным алгоритмам. Далее он посылает специальные команды на исполнительные устройства. ЭБУ есть даже в моделях от АвтоВАЗа. Есть там и датчики – например, кислородный, температуры ОЖ, скорости. Что уж говорить про современные иномарки.

Вот это и есть электронный блок управления ЭБУ. Простыми словами, это умный прибор, что держит на контроле все процессы, которые каждую секунду проходят в автомобилях. В секунду обрабатывается до тысячи разных сигналов.

Как устроена процессорная часть

Основой процессорной части ЭБУ является однокристальная микроЭВМ (микро электронно-вычислительная машина). По сути, это есть тот самый «мозг» электронного блока управления двигателя. По современным меркам микроЭВМ устроен довольно просто. Дело в том, что ключевые его элементы входят в структуру, которая умещается на одном кристалле (чипе). Важным моментом в описании микроЭВМ является его разрядность . Разрядностью называют количество бит информации, оперировать с которыми будет микропроцессор. МикроЭВМ бывают 8- , 16- и 32-разрядными . Сами устройства включают в себя:

• Центральный процесс;
• Постоянное запоминающее устройство (сокр. ПЗУ);
• Аналогово-цифровой преобразователь (сокр. АЦП);
• Оперативное запоминающее устройство (сокр. ОЗУ);
• Порты ввода и вывода;
• Генератор тактовой частоты;
• Таймеры, иначе называемые счетчиками.

Можно провести параллель между современным компьютером и процессорной частью ЭБУ . По факту, в ЭБУ объединяется ряд компонентов, которые в системных блок персональных компьютеров и ноутбуков идут отдельно друг от друга, но объединяются материнской платой

Здесь есть интересные особенности, но их мы рассматривать не будем – автолюбителю важно понимать, что принципиальные схемы современных электронно-вычислительных машин очень похожи друг на друга

Центральный процессор ЭБУ подбирает команды и данные из памяти и производит различные операции над этими данными. Кроме того, он управляет сигналами, проходящими через внутреннюю шину адреса и данных. Постоянное запоминающее устройство – это то место, где хранятся программы и данные. Информация имеет вид констант. Сама же программа записывается в виде машинных кодов микроЭВМ. Данные представляют собой калибровочные таблицы констант , участвующих в процессе расчетов. Данные из таблиц могут быть выбраны и в качестве управляющих параметров. Что интересно, данные в ПЗУ хранятся неограничено долго . Оперативное запоминающее устройство берет на себя задачу хранения данных, которые могут измениться. Например, промежуточных результатов вычислений или же значений, получаемых от датчиков. Хранить информацию ОЗУ может в течение ограниченного промежутка времени – она стирается после отключения питания.

Тандем центральный процессор – ПЗУ – ОЗУ является ключевым для ЭБУ. Если говорить по-простому, именно этот тандем выделяет данные и параметры, обсчитывает их, запоминает и отдает команды. К этому тандему также можно отнести так называемые энергонезависимые ОЗУ . Они питаются от аккумуляторной батареи напрямую. Такая память может записать данные и хранить их очень долго. Пока аккумулятор не потеряет накопленную энергию вследствие саморазряда, энергонезависимые ОЗУ продолжат хранить данные.

Важным элементом ЭБУ является аналогово-цифровой преобразователь. Дело в том, что однокристальные микроЭВМ могут работать только с цифровыми сигналам. В АЦП аналоговый сигнал преобразуется в цифровой код . Порты ввода и вывода, как несложно догадаться из их названия, служат для получения и считывания входных сигналов и передачи выходных сигналов и информации. Таймером же называют устройство, которое служит как для измерения интервалов времени , так и подсчета числа событий . Генератор тактовой частоты призван синхронизировать работы всей системы за счет выработки тактовых импульсов. От точности работы генератора будет зависеть точность измерения интервалов времени.

Принцип работы ЭБУ

Блок управления представляет собой микросхему с микропроцессором и программным обеспечением. Задача ЭБУ собирать данные, обрабатывать их и отдавать команды исполнительным механизмам.

Как это происходит:

1. С момента пуска двигателя и до его остановки в ЭБУ поступают показания от датчиков в моторном отсеке, выпускном коллекторе и от других подсистем. Например, по датчику детонации происходит корректировка угла опережения зажигания, по датчику кислорода — корректировка количества впрыскиваемого топлива и т. д.
2. Программа ЭБУ анализирует полученные данные по заложенным в память картам производительности (топливные карты, карты зажигания, моментные модели и т. п.) и рассчитывает, например, какое количество топлива необходимо впрыснуть при данном режиме работы ДВС.
3. Затем ЭБУ формирует управляющие команды и передает их на различные исполнительные устройства (форсунки, модуль зажигания, бензонасос, регулятор ХХ, клапан рециркуляции выхлопных газов, клапан продувки адсорбера и др.). В примере с впрыском топлива, ЭБУ передает на форсунки электрический импульс нужной длительности.

Весь этот процесс проходит в режиме реального времени и с учетом большого количества переменных.

Микропрограммы современных ЭБУ можно считывать, перепрограммировать и записывать обратно, подменяя штатную. Это дает возможность вносить значительные изменения в работу всего авто: от отключения определенных систем до установки новых (например, чтобы установить на атмосферный мотор турбокомпрессор так, чтобы ДВС при этом работал корректно).

ЭБУ — устройство, принцип работы

ЭБУ — электронный блок управления двигателем автомобиля, его другое название — контроллер. Он принимает информацию от многочисленных датчиков, обрабатывает ее по особым алгоритмам и, отталкиваясь от полученных данных, отдает команды исполнительным устройствам системы.

Обмен информацией ведется посредством CAN-шины, которая объединяет все электронные и цифровые системы современного автомобиля в одну сеть.

Благодаря такому подходу можно оптимизировать работу двигателя: расход топлива, подачу воздуха, мощность, крутящий момент и др.

Основными функциями ЭБУ являются:

• управление и контроль за впрыском топлива в инжекторных двигателях;
• контроль за зажиганием;
• управление фазами газораспределения;
• регулировка и поддержание температуры в охлаждающей системе двигателя;
• контроль за положением дроссельной заслонки;
• анализ состава выхлопных газов;
• контроль за работой системы рециркуляции отработанных газов.

Кроме того на контроллер поступает информация о положении и частоте вращения коленчатого вала, текущей скорости движения транспортного средства, о напряжении в бортовой сети автомобиля. Также ЭБУ оснащен системой диагностики и в случае обнаружения каких-либо неполадок или сбоев информирует о них владельца посредством кнопки Check-Engine.

При проведении диагностики специалисты подключают к контроллеру через разъем сканирующее устройство, на экран которого выводятся все коды ошибок, а также информация о состоянии двигателя.

Устройство электронного блока управления двигателем.

Контроллер представляет из себя электронную плату с микропроцессором и запоминающим устройством, заключенную в пластиковый или металлический корпус. На корпусе имеются разъемы для подключения к бортовой сети автомобиля и сканирующему устройству. ЭБУ обычно устанавливается либо в подкапотном пространстве, либо в переднем торпедо со стороны пассажира, за бардачком. В инструкции обязательно должно быть указано место расположения контроллера.

Для нормального функционирования в блоке управления применяется несколько типов памяти:

• ППЗУ — программируемое постоянное запоминающие устройство — здесь содержатся основные программы и параметры работы двигателя;
• ОЗУ — оперативная память, используется для обработки всего массива данных, сохранения промежуточных результатов;
• ЭРПЗУ — электрически репрограммируемое запоминающее устройство — применяется для хранения различной временной информации: коды доступа и блокировки, а также считывает информацию о пробеге, времени работы двигателя, расходе топлива.

Программное обеспечение ЭБУ состоит из двух модулей: функционального и контрольного. Первый отвечает за прием данных и их обработку, отправляет импульсы на исполняющие устройства. Контрольный модуль отвечает за корректность входящих сигналов от датчиков и в случае обнаружения каких-либо расхождений с заданными параметрами проводит корректирующие воздействия, либо полностью блокирует работу двигателя.

Необходимость в перепрограммировании может возникать при проведении чип-тюнинга двигателя для повышения его мощности и улучшения технических характеристик. Провести данную операцию можно только при наличии сертифицированного программного обеспечения. Однако, производители автомобилей очень неохотно делятся данной информацией, поскольку не в их интересах, чтобы пользователи самостоятельно изменяли настройки.

Ремонт и замена ЭБУ.

Если контроллер выходит из строя или работает некорректно, то прежде всего это отображается в провалах в работе двигателя, а иногда и в полной его блокировке. Check Engine может постоянно высвечивать ошибку, которую невозможно удалить. Основные причины выхода ЭБУ из строя это:

• перегрузка, воздействие короткого замыкания;
• влияние внешних факторов — влага, коррозия, удары, вибрация.

Кроме того любой микропроцессор перегревается, если система охлаждения выходит из строя.

Ремонт, равно как и замена блока управления обойдутся не дешево. Оптимальным вариантом будет приобретение нового блока. Чтобы его подобрать, нужно знать все параметры машины

Как самостоятельно осуществить диагностику блока?

На первый взгляд может показаться, что диагностика ЭБУ — это сложная задача, с которой справится далеко не каждый. Действительно, произвести проверку своего блока не так просто, но имея теоретические знания, их вполне можно применить на практике.

Необходимые инструменты и оборудование

Чтобы проверить работоспособность модуля самому, нужно будет выполнить ряд действий для подключения к ЭБУ.

Для выполнения проверки вам потребуются следующие устройства и элементы:

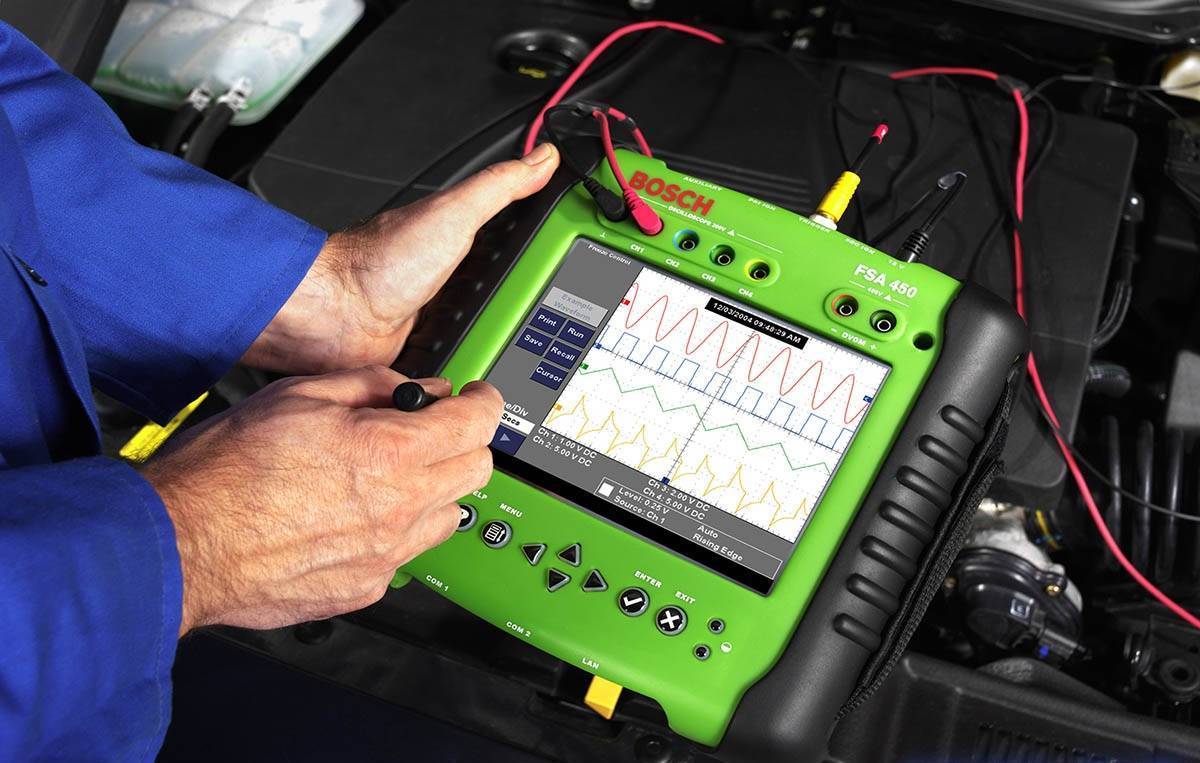

1. Осциллограф. Понятное дело, что такое устройство есть не у каждого автолюбителя, поэтому если у вас его нет, то можно использовать компьютер с заранее установленным на него необходимым диагностическим софтом.
2. Кабель для подключения к устройству. Вам нужно выбрать адаптер, который поддерживает протокол KWP2000.
3. Программное обеспечение. Найти диагностический софт сегодня — не проблема. Для этого достаточно промониторить сеть и найти программу, которая подойдет для вашего транспортного средства. Программа подбирается с учетом авто, поскольку на разных машинах ставятся разные блоки управления.

Алгоритм действий

Процедура диагностики электронной системы управления рассмотрена ниже на примере модуля Бош М 7.9.7. Эта модель блока управления является одной из наиболее распространенных не только в отечественных машинах ВАЗ, но и на авто зарубежного производства. Также нужно отметить, что процесс проверки описан на примере использования программного обеспечения KWP-D.

Итак, как проверить ЭБУ в домашних условиях:

В первую очередь используемый адаптер необходимо соединить с компьютером или ноутбуком, а также самим контроллером ЭСУД. Для этого один конец кабеля подключите к выходу на блоке, а второй — к USB-выходу на компьютере.
Далее, вам необходимо повернуть ключ в замке зажигания машины, но при этом двигатель запускать не нужно. Включив зажигание, на компьютере можно запустить диагностическую утилиту.
Выполнив эти действия, на экране компьютера должно выскочить окно с сообщением, которое подтверждает успешное начало диагностики неисправностей в работе контроллера. Если по каким-то причинам сообщение не появилось, нужно удостовериться в том, что компьютер успешно подключился к контроллеру

Проверьте качество подключения и соединения кабеля с блоком и ноутбуком.
Затем на дисплее ноутбука должна быть выведена таблица, где будут указаны основные технические характеристики и параметры работы транспортного средства.
На следующем этапе вам необходимо обратить внимание на раздел DTC (в разных программах он может называться по-разному). В этом разделе будут представлены все неисправности, с которыми работает силовой агрегат. Все ошибки будут демонстрироваться на экране в виде зашифрованных комбинаций букв и цифр

Для их расшифровки вам нужно зайти в другой раздел, который обычно называется Коды, либо воспользоваться технической документацией к своему авто.
В том случае, если в данном разделе нет ошибок, то вы теперь можете не переживать, поскольку мотор транспортного средства работает отлично (автор видео в домашних условиях — канал АВТО РЕЗ).

Все ошибки будут демонстрироваться на экране в виде зашифрованных комбинаций букв и цифр. Для их расшифровки вам нужно зайти в другой раздел, который обычно называется Коды, либо воспользоваться технической документацией к своему авто.
В том случае, если в данном разделе нет ошибок, то вы теперь можете не переживать, поскольку мотор транспортного средства работает отлично (автор видео в домашних условиях — канал АВТО РЕЗ).

Но такой вариант проверки наиболее актуален, если компьютер видит блок. Если же у вас возникли проблемы с подключением к нему, то вам потребуется электрическая схема устройства, а также мультиметр. Сам тестер или мультиметр можно купить в любом тематическом магазине, а электросхема контроллера ЭСУД должна быть в сервисном мануале. Саму схему нужно наиболее внимательно изучить, это потребуется для проверки.

В том случае, если контроллер ЭСУД будет указывать на определенный блок, а не демонстрировать беспорядочные данные, то в соответствии со схемой его нужно найти и прозвонить. Если точной информации нет, то единственным выходом будет диагностика всей системы, как мы уже сказали выше, одной из основных неисправностей считаются пробои.

После того, как пробой будет найден, необходимо произвести проверку сопротивления и точно выявить, в каком месте зафиксирован кабель. Вам нужно будет припаять соответствующий новый провод параллельно старому, если причина кроется в пробое, то эти действия позволят устранить неисправность. Во всех других случаях проблему смогут решить только квалифицированные специалисты.
