ГБО: газ вместо бензина

Сравнение указанных производителей

Характеристики разных марок оборудования можно изучить с помощью таблицы.

БрендСтрана-изготовительГод созданияМировые стандарты качестваМинимальная стоимость (руб.)
BRCИталия1992UNI EN ISO 9001:200825 000
TomasettoИталия1982ECE 67R-0111 800
AEBИталия1995UNI EN ISO 9001 Vision 2000 и ISO TS 1694918 000
LovatoИталия1957ISO 900113 000
PrinsГолландия1990ISO/TS 16949:2002, NEN-EN-ISO 9001:2008, ISO 1550024 500
STAGПольша1986ISO 9001:200014 500
OMVLИталия1980OHSAS 18001, ISO 9001, ISO/TS 1694914 200
SECПольша1980PRMS9 800
AlphaРоссия20069 000
DigitronicРоссия200414 500

Техническое обслуживание ГБО четвертого поколения

1. Требуется выполнять еженедельно:

  • внешний осмотр герметичности системы, отсутствие утечки газа. Утечку можно обнаружить по характерному запаху пахучего одоранта и при помощи мыльного раствора. Утечка может происходить через трещины в трубках, изношенные уплотнители или неплотные стянутые хомутные соединения трубок;
  • удаление накопившегося конденсата в редукторе через специальную нижнюю пробку. Несвоевременный слив конденсата может привести к его коксованию и забиванию сливного отверстия, что в последующем при накоплении конденсата приводит к нарушению нормальной работы редуктора-испарителя.

2. Требуется выполнять ежемесячно: очистку или замену фильтра. Для этого нужно отсоединить от фильтра входную трубку и демонтировать фильтр. Очистить или заменить фильтрующий элемент. Внутри него находится маленький магнит, который следует установить на место после очистки фильтра. 3. Один раз в течение двух лет следует разбирать и чистить редуктор

При этом нужно соблюдать осторожность, чтобы не помять и не порвать мембрану. По окончании чистки и сборки редуктора обязательно выполняется проверка на наличие утечки

Установка газобаллонного оборудования

Необходимое оборудование

Для адаптации автомобиля к сжиженному газу необходимо установить несколько элементов. Вам понадобятся:

  1. Резервуар или баллон для хранения газа в жидком виде. Из ёмкости в двигательный отсек запускается поставка газообразного топлива.
  2. Мультиклапан.
  3. Регулятор или редуктор-испаритель (в дизельном отсеке), роль которого заключается в изменении газа с жидкого состояния в газообразное. С этой целью регулятор соединён с системой охлаждения двигателя. Горячий жидкий хладагент течёт через регулятор, нагревает топливо и вызывает изменение его физического состояния.
  4. Электромагнитный газовый клапан. Представляет собой устройство, которое позволяет автоматически прерывать поток сжиженного газа из резервуара в дизельный отсек. В исходном положении закрыт. Он устанавливается для случаев опасности, когда можно вручную восстановить поступление бензина, если вышла из строя электрическая система автомобиля.
  5. Заправочное устройство. Обычно врезается в бампер автомобиля сзади и предназначается для заправки резервуара.
  6. В карбюраторных двигателях электромагнитный бензиновый клапан, работа которого заключается в перекрывании поступлении бензина, когда двигатель работает на газу.
  7. Переключатель. Он устанавливается в салоне и служит для переключения видов топлива. Автомобили после 1986 года выпуска должны быть оснащены процессом управления топливом.

Баллон

Перевод авто на газ невозможен без установки баллона. Обычно он монтируется в передней части багажника у легковых автомобилей и под полом у внедорожников и в некоторых коммерческих автомобилях.

Видеообзор ГБО 4-ого поколения:

Традиционный вид имеет форму цилиндра с выпуклым основанием. Но сегодня рынок предлагает баллоны различных размеров, что позволяет оптимально подобрать резервуар для хранения сжиженного газа в каждом транспортном средстве с учётом особых потребностей пользователя. Самым последним достижением является резервуар в нише запасного колеса — колесообразный или тороидальный.

Кроме того, такие баллоны производятся в различных размерах и мощностях, хотя в целом они несколько меньше, чем ёмкость цилиндрических резервуаров. В любом случае резервуар должен быть установлен с помощью специальной системы креплений.

Все баллоны, изготовленные для продажи, должны быть проверены в соответствии с требованиями безопасности эксплуатации. Лист бака, толщиной 3–4 мм, изготовлен из высококачественной стали, который подвергшись термической обработке, гарантирует высокую степень прочности, во избежание переломов или трещин, в том случае, если резервуар подвергся воздействию быстрой деформации.

Автомобиль с газовым баллоном

Бак должен быть изготовлен в соответствии со стандартами и должен устанавливаться согласно жёстким требованиям безопасности. Перед тем как установить газ на авто, установщик должен полностью обсудить тип и размер бака, который наилучшим образом подойдёт вашему транспортному средству.

Более верно сказать, что баллон в машине создаёт дополнительный бампер

Особое внимание следует уделить тому, что его нельзя заполнять на все 100%. Если бак полностью заполнен жидким газом, давление может достигать очень высоких значений

Чтобы избежать опасности, следует заполнять баллон не более 80% мощности. Для этого устанавливается мультиклапан, который работает с соответствующей системой блокировки.

Следует отметить, что новые разработки предлагают современные системы, которые в конечном счёте обеспечивают полную безопасность при заправке. Если вы заправили резервуар на 80%, то его полное заполнение может произойти только во время пожара и не в нормальных условиях эксплуатации.

Конструкция и принцип работы

Конструкция ГБО 5 поколения довольно интересная. Чтобы осуществлялась подача газа в жидком состоянии, в конструкцию пришлось включить насос высокого давления для подачи сжиженного газа.

Чтобы снизить общее количество элементов оборудования, насос высокого давления разместили прямо в газовом баллоне.

А чтобы он не вышел из строя из-за механических примесей, имеющихся в газе, на универсальном заправочном устройстве при заправке используется переходник с установленным в него керамическим фильтром.

Как и раньше, из баллона газ, но уже под высоким давлением, посредством магистралей подается в подкапотное пространство.

Материал изготовления этих магистралей тоже заменили, если раньше применялись трубопроводы из меди, то сейчас от бака идут две одиночные магистрали, сделанные из синтетического волокна.

Одна из магистралей обеспечивает подачу газа в подкапотное пространство, вторая обеспечивает возврат неиспользованного газа обратно в бак, так называемая «обратка».

Поскольку газ подается в жидком состоянии, то и редуктор-испаритель в таком оборудовании уже не нужен. А вот регулировать давление и распределять газ все же нужно, и эти функции в ГБО 5 поколения возложены на блок клапанов с регулятором давления.

Заключительным элементом механической составляющей газобаллонного оборудования 5 поколения являются форсунки, установленные во впускной коллектор, которые и производят дозировку и подачу газа, все еще в жидком состоянии, в камеры сгорания.

Причем расположение форсунок имеет строго определенное положение, чтобы обеспечивалось точное направление подаваемой струи газа в коллектор.

За правильное функционирование всех элементов оборудования отвечает электронная составляющая, состоящая из электронного блока управления.

Он подключается к блоку управления штатной системой питания и преобразует сигналы, идущие от него под правильную работу оборудования.

В итоге, получается, что основная задача по требуемому функционированию ГБО лежит на штатной системе питания авто.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Устройство и принцип работы торсионной подвески автомобиля

Принцип работы.

Он довольно прост. Насос высокого давления подает газ в жидком состоянии в блок клапанов. Там происходит регулировка давления и распределение его по каналам, идущим к форсункам.

Электронный блок газобаллонного оборудования получает сигнал от штатного блока и передает его на форсунки. Этот сигнал и регулирует время открытия форсунки для подачи газа в коллектор. А поскольку газ жидкий, дозировка его производится более точно.

Как все это работает

Для водителя ничего не меняется. Я заправляюсь газом и еду — как на любой другой машине. Остается только следить за уровнем газа в баллоне. Баллон на 50 л, но заправлять в него можно не больше 45 л — такие требования безопасности. Но случайно залить больше 45 л водитель тоже не может: в баллоне установлен специальный механизм, который отключает подачу газа, когда его объем в баллоне больше этих 45 л.

Подачу газа из баллона в двигатель я могу отключить, нажав кнопку на приборной панели. Если в топливном баке есть бензин, машина переключится на него. Останавливаться для этого необязательно — переключаться можно на ходу.

Если газ в баке внезапно кончится, компьютер сам переключит двигатель на бензин. Водитель при этом услышит звуковой сигнал, а лампочка на датчике уровня газа погаснет.

Расход газа примерно на 10% выше, чем расход бензина. На практике это означает, что если условный автомобиль расходует 10 л на 100 км пробега, то тот же автомобиль на газе расходует 11 л на 100 км пробега.

С марта 2018 года по октябрь 2019 я обслуживала систему на той же СТО, где устанавливали оборудование. Неисправностей не было, потребовалось заменить только топливный фильтр. Менять его надо каждые 10 000 км пробега. При этом мне меняли бесплатно, пока действовала гарантия на ГБО.

Когда гарантия закончилась, за замену фильтра вместе с покупкой самого фильтра я отдавала 1000 Р. Это все расходы на техническое обслуживание ГБО за полтора года эксплуатации.

«Но у меня не так!»

Любое мнение об обслуживании и эксплуатации автомобиля всегда субъективно, а каждая ситуация уникальна. В статье мы рассказываем не обо всех машинах с ГБО, а об одной конкретной. Вероятно, ваш опыт может отличаться от опыта автора статьи — и если так, милости просим в комментарии.

Отличительные особенности поколений ГБО

В общей сложности существует полдюжины поколений газобаллонного оборудования, особой же популярностью у отечественных автовладельцев пользуется ГБО 4 поколения.

  1. Отличительной особенностью двух первых генераций ГБО является моновпрыск: газ сначала попадает в коллектор и только потом в дроссельную заслонку. В том случае, если топливная система инжекторная, то с комплектом ГБО устанавливается ещё и эмулятор рабочего процесса классических топливных форсунок.
  2. Третьему поколению ГБО свойственна уже распределительная система подачи газового топлива по цилиндрам. Кроме того, с помощью автоматики производится управление подачи топлива, а также контроль его давления в системе.
  3. Четвёртая версия ГБО обзавелась полноценным электронным блоком управления и распределённой системой топливного впрыска. Данное поколение оборудования подходит для заправки как смесью газов пропана-бутана, так и метаном. Однако необходимо заранее определиться с выбором газового топлива, поскольку в комплектации ГБО, предназначенной для природного газа и для смешанного есть несколько небольших различий. Речь идёт о самих баллонах, уровне давления газа, а также редукторе.
  4. Пятому поколению свойственен более высокий коэффициент полезного действия и практически 100 процентная сохранность мощности двигателя. Данная версия имеет много общего с шестой.
  5. Шестое поколение является самым технологичным на текущий момент времени. От предыдущих поколений данную версию отличает возможность использования в топливной системе жидкого (не сжиженного) природного газа. Принцип работы данного оборудования заключается в подаче газа непосредственно в цилиндры, а комплектация данного поколения ГБО подразумевает наличие насоса и отсутствием редуктора. От пятого поколения его отличает полная интеграция с бортовой топливной системой и задействование имеющих в ней форсунок.

Установка ГБО: за и против

Весомым доводом в пользу использования газобаллонного оборудования является возможность экономии на заправке автомобиля, а также снижение уровня вредных для экологии выхлопов. Кроме того, наличие в одном автомобиле двух разных топливных систем является весьма практичным решением, с точки зрения поломки одной, или второй. Вместе с этим, «за» установку ГБО говорит и факт возможности увеличить пробег автомобиля на одной заправке, разумеется, при полном как газовом баллоне, так и топливном баке.

К доводам «против» можно отнести:

  • Газовый баллон занимает энное количество места
  • Стоимость ГБО и его монтажа достаточно высока
  • Регистрация установленного оборудования – обязательна
  • Возможное снижение мощности двигателя при работе автомобиля на газе

Как все это оформляется

Нельзя просто взять, установить оборудование и ездить. Если водитель самостоятельно установит ГБО и не получит на это разрешения, его могут оштрафовать на 500 Р. А еще ГИБДД может отказать в регистрации автомобиля при смене собственника либо аннулировать имеющуюся регистрацию до устранения недостатков. Поэтому я рекомендую делать все официально.

Вот что надо сделать:

  1. Найти ближайшую лабораторию с аккредитацией Таможенного союза, которая проведет предварительную техническую экспертизу автомобиля и выдаст заключение о том, что устанавливать оборудование можно.
  2. Подать заявление в ГИБДД и получить предварительное разрешение на изменение конструкции.
  3. Установить оборудование.
  4. Пройти техосмотр, получить диагностическую карту.
  5. Внести изменения в регистрационные документы автомобиля в ГИБДД.

Предварительная экспертиза. Специальная организация должна дать заключение о том, что вот на этот конкретный автомобиль в принципе можно установить ГБО. Если машина, например, очень старая, или очень редкой модели, или в ее конструкции есть элементы, не предназначенные для работы с ГБО, могут дать и отрицательное заключение. Но в моем случае обошлось без проблем.

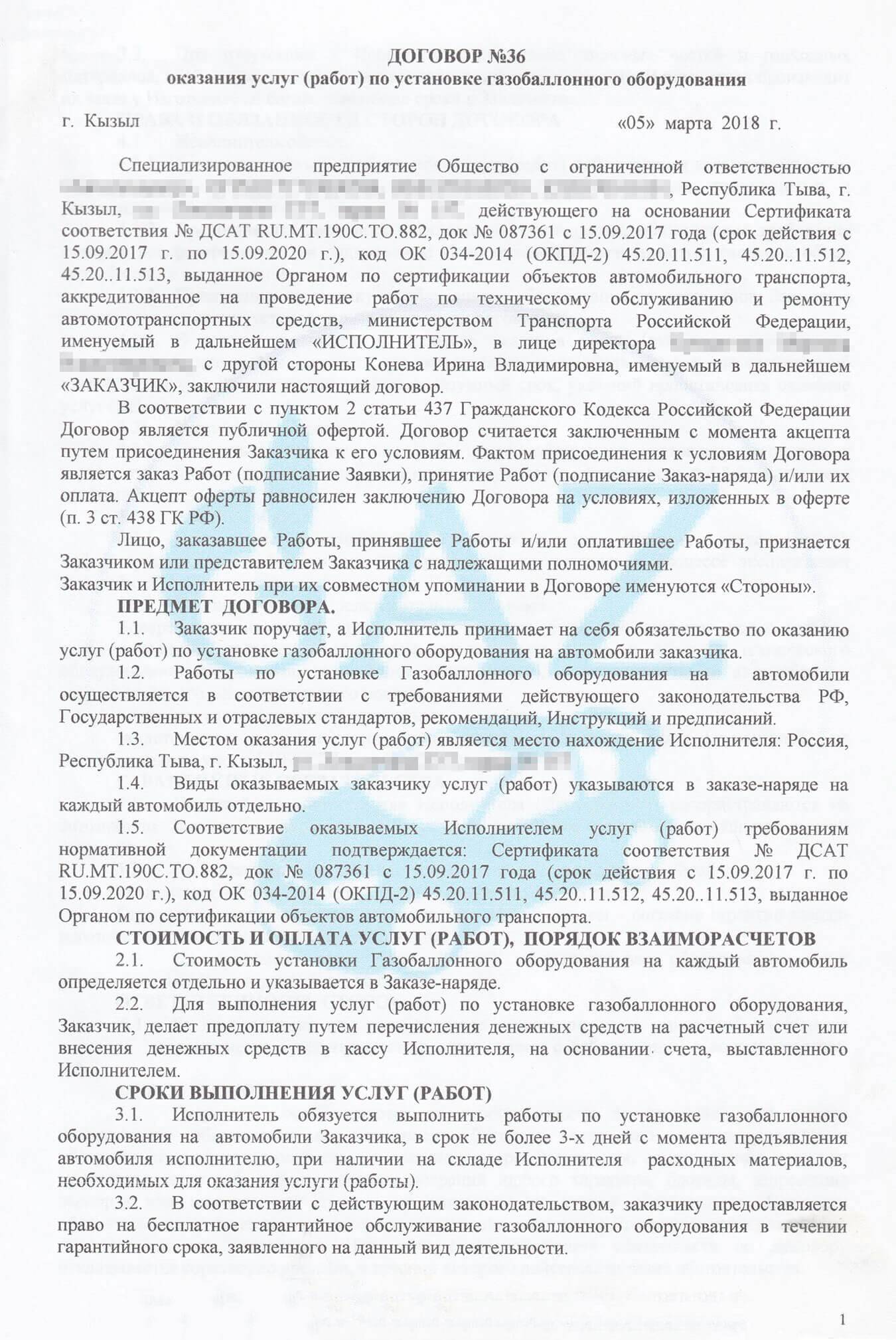

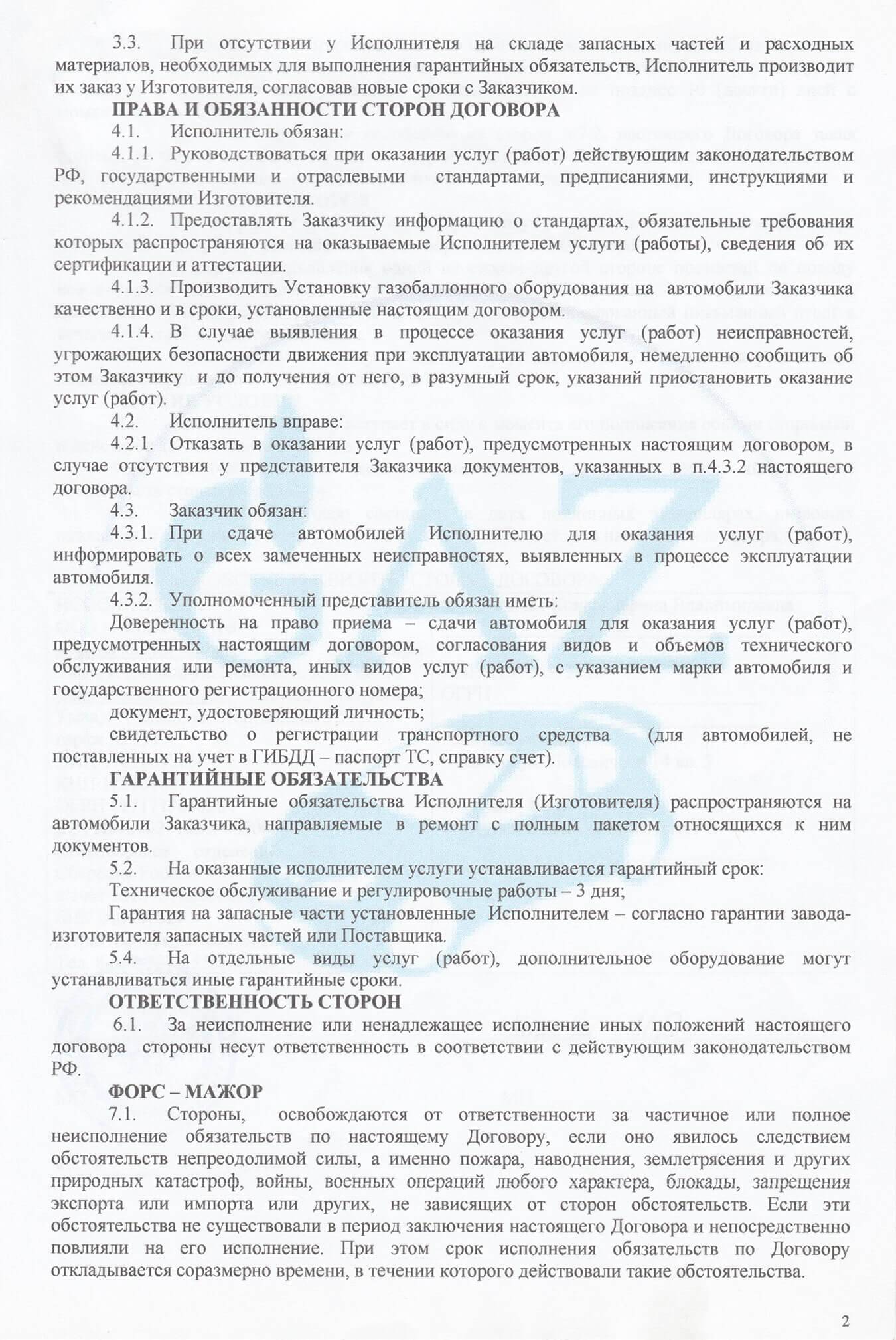

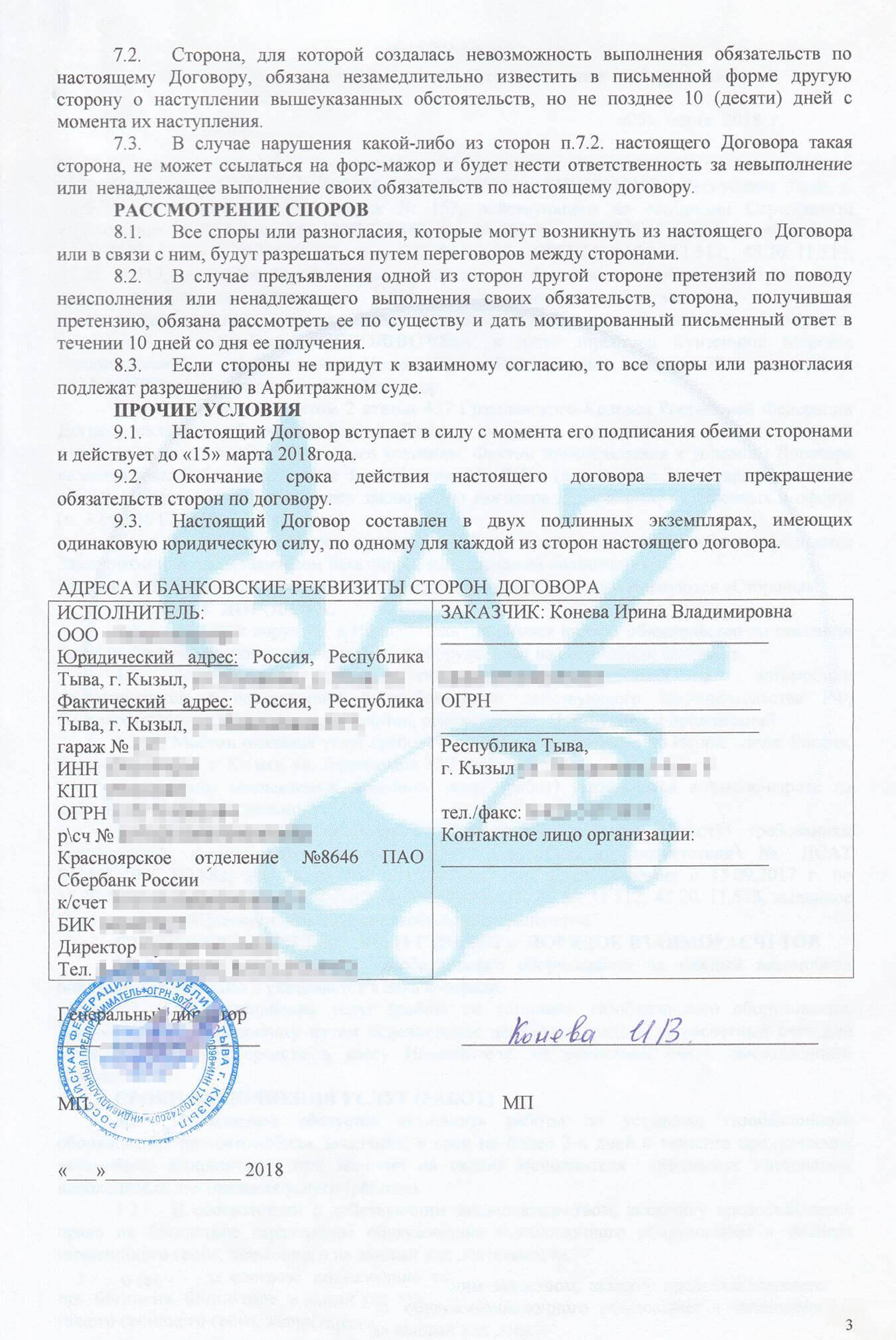

Такую организацию мне самой искать не пришлось. У фирмы, где я заказала установку, был договор с подходящей. Стоимость экспертизы просто включили в стоимость работ. Работы по оформлению документов тоже взяла на себя фирма, занимающаяся установкой оборудования.

Заявление о внесении изменений в конструкцию автомобиля я оформляла сама через сайт госуслуг. Еще с помощью госуслуг я в дальнейшем сэкономила на госпошлине — оплатила ее со скидкой 30%.

Процедура только внешне кажется сложной. На самом деле мне не пришлось разбираться в тонкостях оформления документов. Через день после внесения предоплаты мне позвонили из СТО и сказали, что пакет документов для ГИБДД готов. Я забрала их и отнесла в ГИБДД. Для подачи документов даже не пришлось стоять в очередях — возле дежурной части был специальный почтовый ящик, и я просто бросила их туда.

Еще через несколько дней мне позвонили и попросили забрать ответ. ГИБДД была не против переоборудования, о чем мне выдали специальное свидетельство.

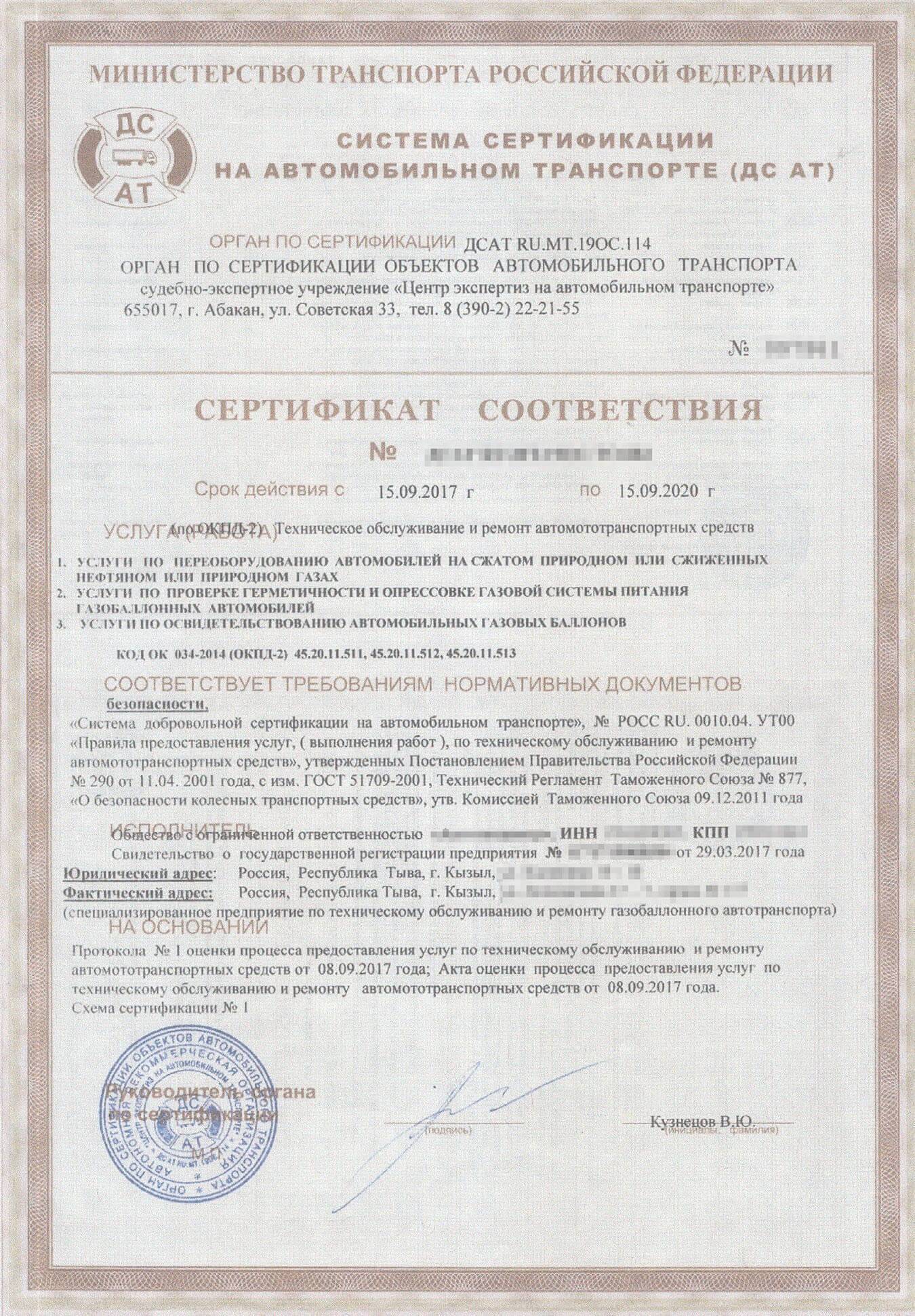

Вместе с заявлением в ГИБДД нужно принести сертификат соответствия — он подтверждает, что фирма имеет право устанавливать ГБО. Копию сертификата мне предоставили в сервисе

После установки оборудования я приехала в ГИБДД еще раз. Там автомобиль осмотрели, убедились, что оборудование действительно установлено, и проверили документы.

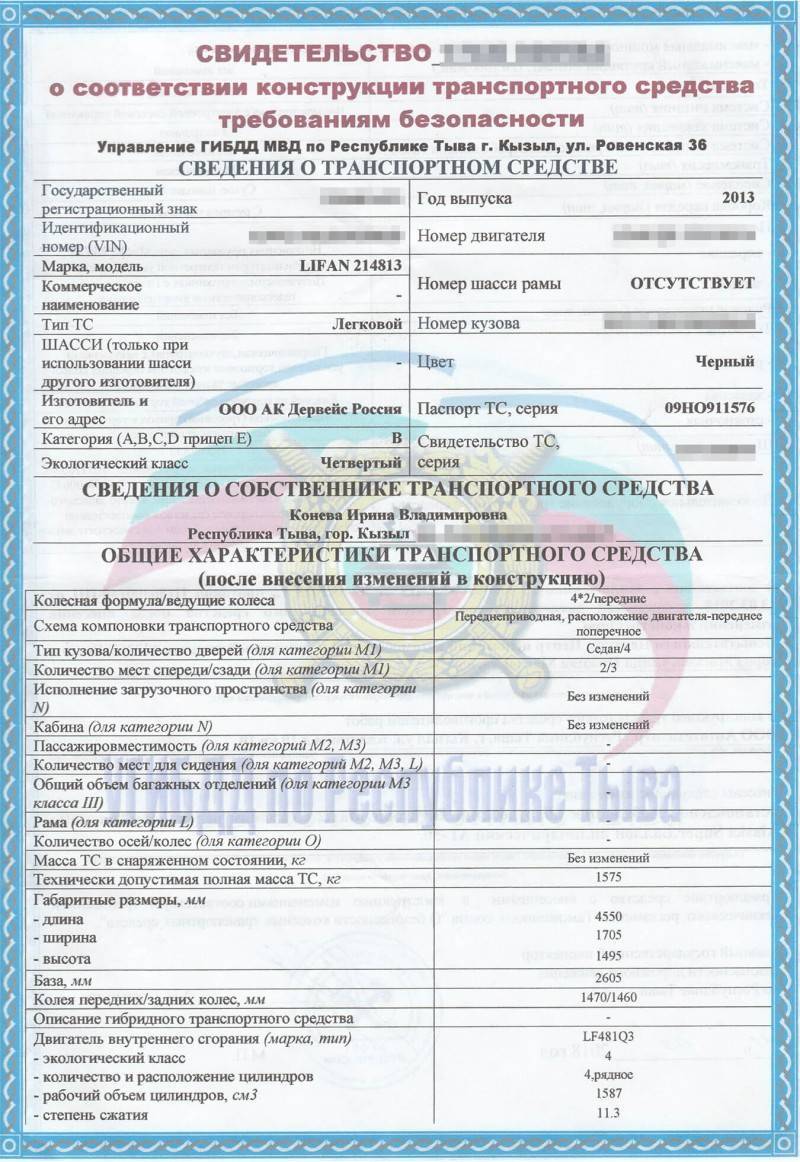

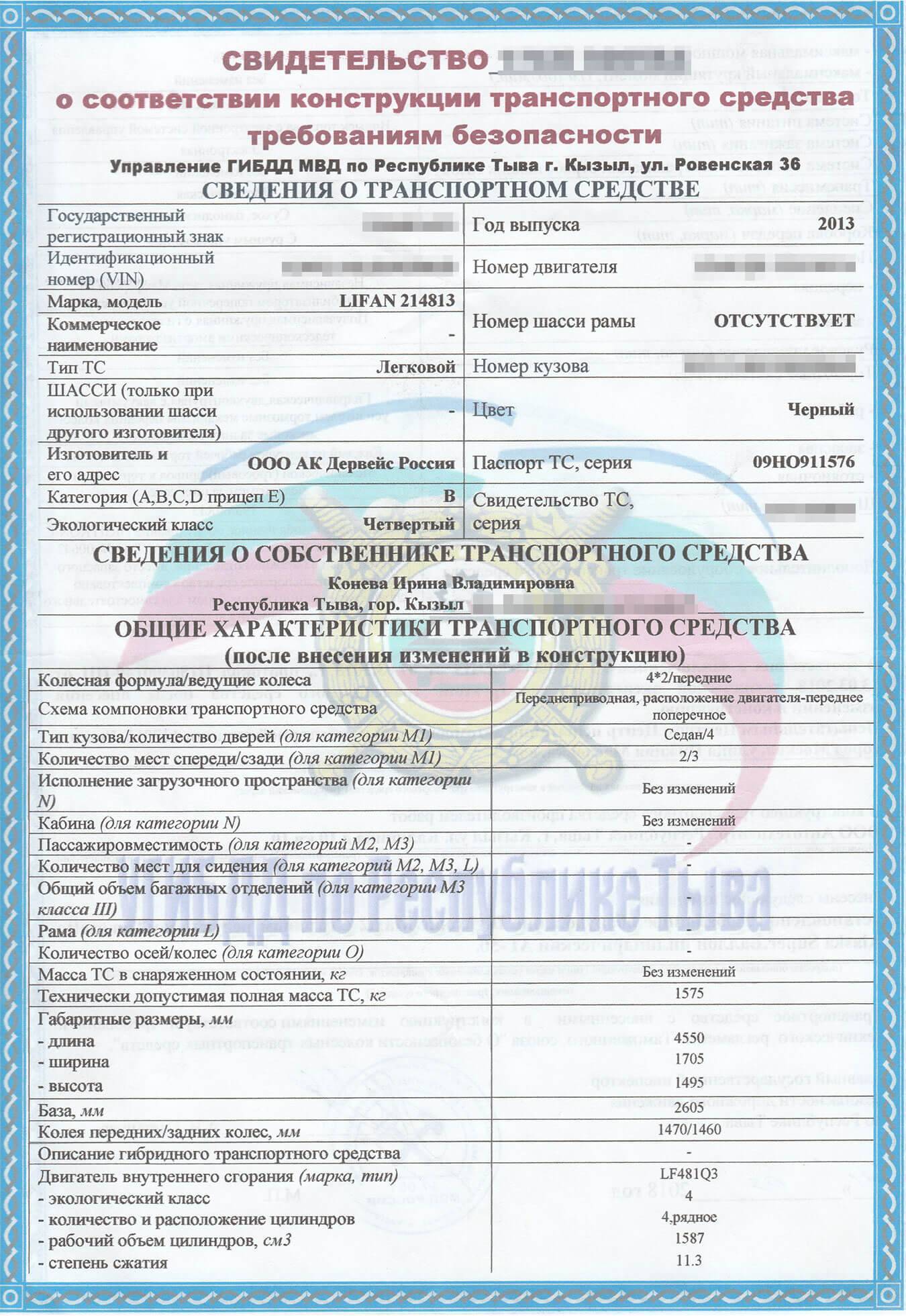

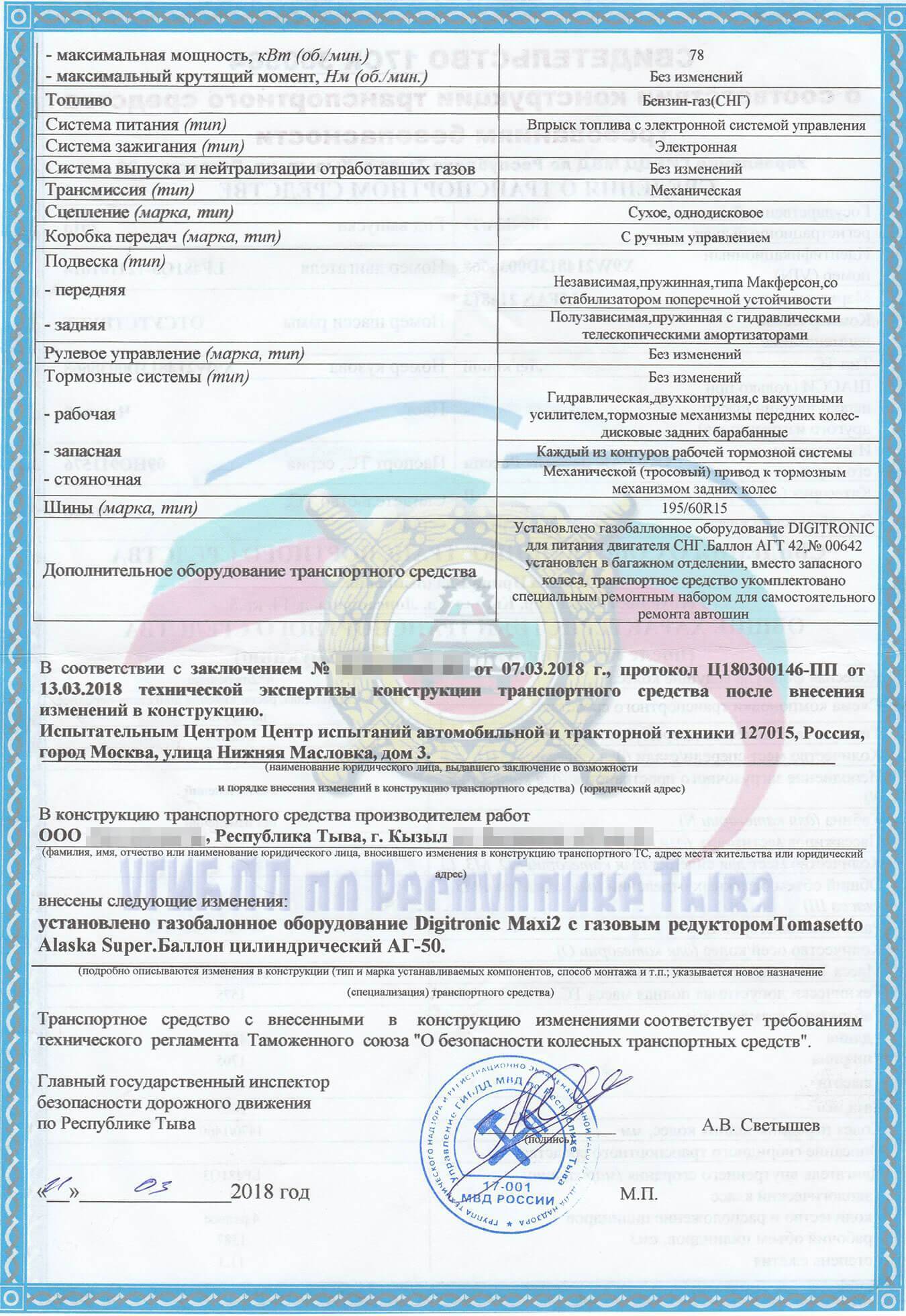

В результате мне заменили свидетельство о регистрации автомобиля, внесли изменения в ПТС и выдали документ о том, что конструкция автомобиля соответствует требованиям безопасности.

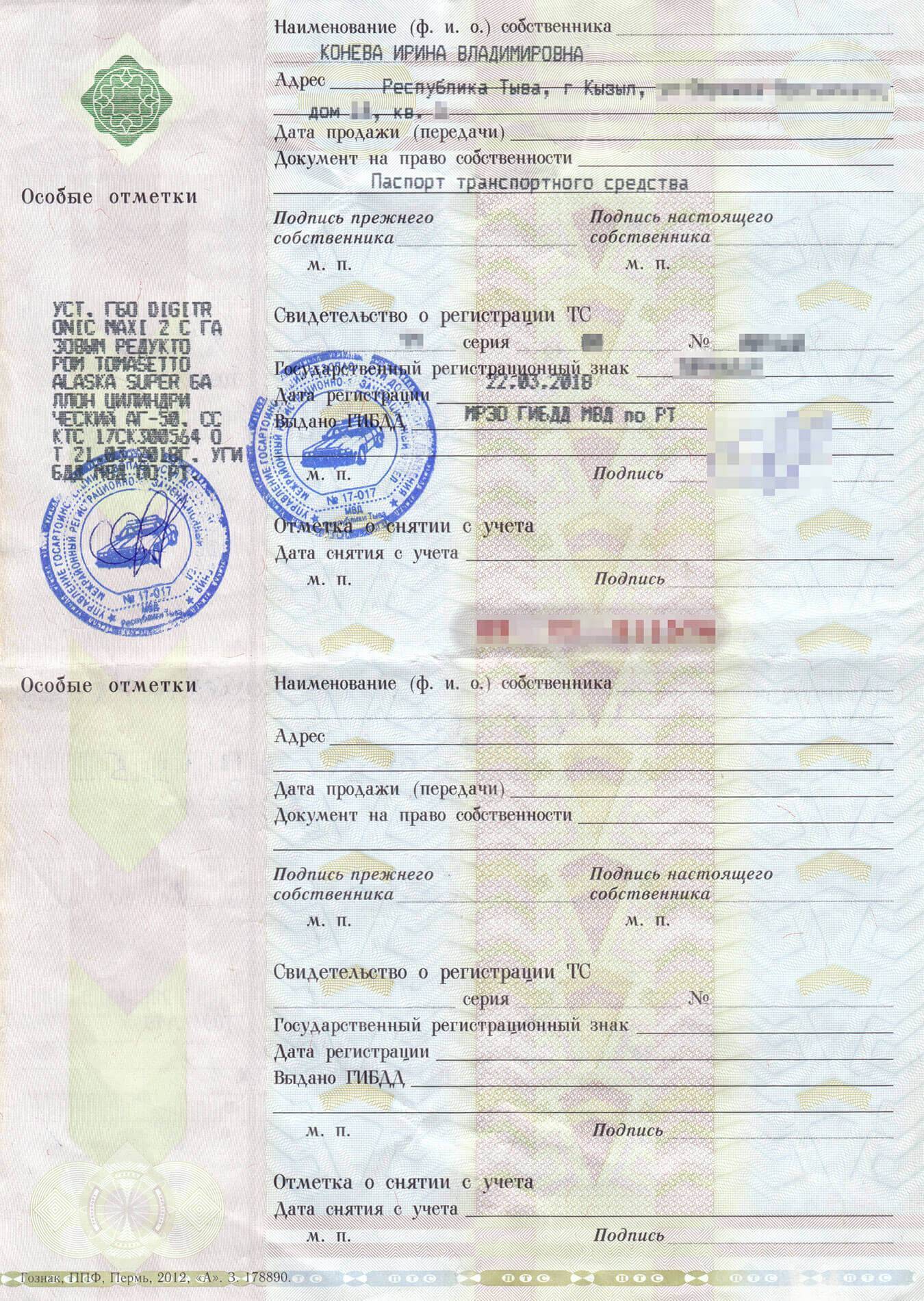

Свидетельство о регистрации транспортного средства мне заменили — в графе «особые отметки» появилась вот такая записьВ ПТС такую же запись тоже сделали в графе «особые отметки» и заверили ее печатью и подписью

За замену и обновление документов нужно платить госпошлину. Это я тоже сделала через госуслуги и сэкономила:

  • 350 Р вместо 500 Р заплатила за выдачу свидетельства о регистрации;
  • 245 Р вместо 350 Р — за внесение изменений в ПТС;
  • 560 Р вместо 800 Р — за выдачу свидетельства о соответствии конструкции транспортного средства требованиям безопасности дорожного движения.

Все расходы на госпошлину составили 1155 Р.

Пара слов о выборе газовой установке

Резюмируя сегодняшний материал, не лишним будет дать пару советом по поводу того, как подобрать оптимальное ГБО для конкретного автомобиля. На самом деле сложностей в процедуре выбора установки нет, и заключается она в организации следующих этапов:

Оценка целей установки ГБО и подбор составляющих компонентов оборудования непосредственно под них;
Проверка возможности установки конкретной аппаратуры в конструкцию вашего авто;
Анализ имеющейся системы питания, что также немаловажно в выборе газового оборудования. Наш ресурс рекомендует своим читателям покупать аппаратуру 4-ого поколения, конечно, если такая возможность имеется

Именно этот вид ГБО – по мнению многих, самый удобный и беспроблемный в плане установки, а также использования. Что касается конкретных марок и производителей аппаратуры, то здесь что-то говорить будет сложней. Как показывает практика, лишь ограниченный перечень производителей производит реально качественные установки. В частности, к ним относятся ГБО от:

Наш ресурс рекомендует своим читателям покупать аппаратуру 4-ого поколения, конечно, если такая возможность имеется. Именно этот вид ГБО – по мнению многих, самый удобный и беспроблемный в плане установки, а также использования. Что касается конкретных марок и производителей аппаратуры, то здесь что-то говорить будет сложней. Как показывает практика, лишь ограниченный перечень производителей производит реально качественные установки. В частности, к ним относятся ГБО от:

  • AMVL;
  • Lovato;
  • BRC;
  • Prins;
  • Digitronic.

Если брать в расчёт и производителей ГБО из России, то лучше всех проявляет себя организация «Альфа». Именно она, опять же, по мнению многих автоэкспертов и автолюбителей, производит наилучшие газовые установки в нашей стране.

Надеемся, сегодняшняя статья была для вас полезна. Удачи в выборе ГБО, его эксплуатации и на дорогах!

Классификация ГБО по поколениям

Газовая аппаратура постоянно обновляется вслед за модернизацией автомобилей и ужесточения норм выхлопа. Существует 6 поколений, но только 3 из них кардинально отличаются друг от друга, остальные 3 поколения — промежуточные.

1 поколение

В первом поколении используется пропан-бутан или метан. Основные компоненты оборудования — баллон и испаритель. Газ заправляется через запорную арматуру в баллон, далее поступает в испаритель, где переходит в парообразное состояние (а метан прогревается), после газ проходит через редуктор, который дозирует впрыск в зависимости от давления во впускном коллекторе.

В первом поколении изначально использовались отдельные блоки испарителя и редекутора, позже узлы объединили в один корпус.

Редуктор первого поколения работает за счет разряжения во впускном коллекторе, где при открытии впускного клапана газ всасывается в цилиндр через карбюратор или смеситель.

Первое поколение имеет минусов: частая разгерметизация системы, приводящая к хлопкам и возгоранию, затрудненный запуск двигателя, требуется частая настройка смеси.

2 поколение

Второе поколение слегка модернизировали. Главное отличие между первым — наличие электромагнитного клапана вместо вакуумного. Теперь можно не выходя из салона переключаться между бензином и газом, появилась возможность запуска двигателя на газу. Но главное отличие в том, что появилась возможность установки 2 поколения на инжекторные автомобили с распределенным впрыском.

3 поколение

Очередная модернизация первого поколения, напоминающая моноинжектор. Редуктор оснастили автоматическим корректором подачи газа, который берет информацию от датчика кислорода, и за счет шагового моторчик регулирует количество газа. Также появился датчик температуры, который не позволяет перейти на газ пока двигатель не прогреется.

Благодаря считыванию датчика кислорода, ГБО-3 отвечает требованиям Евро-2, поэтому устанавливается только на инжектор. В настоящее время комплекты третьего поколения редко встречаются на рынках предложений.

4 поколение

Принципиально новая система, которая чаще всего устанавливается на инжекторные автомобили с распределенными непосредственным впрыском.

Принцип работы состоит в том, что газовый редуктор имеет постоянное давление, и теперь газ поступает через форсунки (каждая на цилиндр) во впускной коллектор. Оборудование оснащение блоком управления, который регулирует момент впрыска, а также количество газа. Работает система автоматически: по достижению рабочей температуры мотора, в работу вступает газ, но есть возможность принудительной подачи газа кнопкой с салона.

ГБО-4 удобен тем, что диагностика и настройка редуктора и форсунок производится программным путем, открываются широкие возможности широкодиапазонных настроек.

Метановое оборудование имеет такую же конструкцию, только с усиленными комплектующими из-за разницы давления (у метана давление в 10 раз выше пропана).

5 поколение

Очередное поколение глобально изменилось относительно четвертого. Газ на форсунки поступает в жидком виде, а система получила свой насос, нагнетающий постоянное давление. На сегодняшний день это самая совершенная система. Главные достоинства:

  • возможность легкого запуска холодного двигателя на газу
  • отсутствие редуктора
  • отсутствие вмешательства в систему охлаждения
  • расход газа на уровне бензина
  • в качестве магистрали применены пластиковые трубки высокого давления
  • стабильная мощность ДВС.

Из недостатков отмечается только дорогая стоимость оборудования и установки.

6 поколение

Отдельно ГБО-6 купить сложно, даже в Европе. Устанавливается на автомобили с непосредственным впрыском, где газ и бензин движутся по одному топливопроводу, и поступают в цилиндры по одним форсункам. Главные достоинства:

  • минимум дополнительного оборудования
  • стабильная и одинаковая мощность на двух типах топлива
  • одинаковый расход
  • доступная стоимость обслуживания
  • экологичность.

Стоимость комплекта оборудования “под ключ” — 1800-2000 евро.

Виды ГБО на автомобиль

В зависимости от системы питания, на автомобиль могут устанавливаться разные поколения газобаллонного оборудования. Между 2-м и 6-м поколением ГБО конструктивно лежит такая же пропасть, как между карбюратором и инжектором мотором с непосредственным впрыском топлива.

2-го поколения

Самый простой вариант. Используется в автомобилях с карбюраторной и моноинжекторной системой питания. Хотя встречается и на инжекторных автомобилях, но это не самый лучший вариант.

Принцип работы газового оборудования второго поколения максимально прост. Газ, прошедший через редуктор-испаритель, подаётся в специальный смеситель, установленный до дроссельной заслонки. Двигатель всасывает газ вместе с воздухом: чем больше открывается дроссельная заслонка, тем больше смеси попадает в цилиндры.

Преимущества и недостатки

дешевизна; простота настройки и обслуживания.

неточность регулировок; хлопки и небольшие взрывы газа, скопившегося во впускном коллекторе (в основном на инжекторных автомобилях); долгий процесс переключения с бензина на газ.

Регулировки постоянно нужно корректировать, а мощность двигателя заметно ниже.

3-го поколения

Переходной вариант, редко встречается на автомобилях. Основное отличие — наличие форсунок для впрыска газа непосредственно во впускной коллектор и шагового электромотора, который регулирует количество подаваемого газа.

Управление системой происходит на основании показаний кислородного датчика и датчика положения дроссельной заслонки. Поэтому на карбюраторных автомобилях 3 поколение ГБО не используется.

Схема устройства ГБО 3-го поколения

Недостатки этого типа оборудования:

  • сложность регулировки;
  • медленная реакция на изменение режимов работы двигателя.

Машина становится более вялой, мощность и приёмистость падают.

4-го поколения

Самое распространённый тип газового оборудования, который идеально подходит для автомобилей с инжектором. Газ под давлением впрыскивается непосредственно во впускной коллектор с помощью отдельных форсунок.

Управляет процессом отдельный блок. Он подсоединяется к штатной проводке ЭБУ. При переходе с бензина на газ бензиновые форсунки отключаются, вместо них начинают работать газовые. Переход с одного топлива на другое происходит мгновенно, практически не заметно для водителя.

Блок управления газовым оборудованием полностью опирается на показания тех же датчиков, что и штатный, бензиновый ЭБУ. Поэтому коррекция подачи газа происходит максимально точно и быстро, значит, расход газа и потери динамики минимальны.

Конструкция ГБО 4-го поколения

Из-за сложной конструкции 4 поколение ГБО дороже в покупке и установке. Но для инжекторных автомобилей с распределённым впрыском — это самый подходящий вариант.

5-го поколения

Используется только на автомобилях с современными системами непосредственного впрыска топлива в камеру сгорания. Технология относительно новая, поэтому таких автомобилей с ГБО довольно мало. Форсунки устанавливаются, как и бензиновые, не во впускной коллектор, а в головку блока цилиндров.

Газовый редуктор применяется. Для впрыска газа нужно большее давление, порядка 15-16 атмосфер. Чтобы обеспечивать постоянную величину давления, внутри баллона устанавливается электрический насос, подобный бензиновому. Газ не испаряется, а впрыскивается в жидкой фазе.

Устройство ГБО 5-го поколения

На автомобили с непосредственным впрыском топлива невозможно установить ГБО предыдущих поколений. Пятое поколение — дорогостоящее и требовательное к качеству топлива. Особенной чувствительностью отличается бензонасос, устанавливаемый в газовом баллоне.

6-го поколения

Шестое поколение — это эволюция пятого. Здесь из системы исключены отдельные газовые форсунки. Вместо них подача газа происходит сразу через бензиновые. Для этого под капотом устанавливается специальный согласующий модуль. Его задача — перекрывать подачу бензина, открывая газ, и наоборот. Он словно сводит две топливные магистрали в одну, попеременно их переключая.

Схема ГБО 6-го поколения

Как устанавливается ГБО на метане

Перед установкой нужно провести некоторые подготовительные работы. Прежде всего отсоедините аккумулятор. Затем проводится демонтаж впускного коллектора. После чего можно установить газовое метановое оборудование на автомобиль. Для этого:

  1. На впускном коллекторе устанавливаются газовые сопла.
  2. Сопла соединяются с газовыми шлангами и надежно затягиваются в месте крепления.
  3. Коллектор устанавливается обратно, на свое место.
  4. К дроссельному клапану, прямо в корпус, устанавливается сопло (подобно тому, как это было с коллектором).
  5. Устанавливается и соединяется редуктор с фильтром.
  6. На редукторе устанавливается манометр для измерения давления.
  7. Если в ГБО есть электрический блок управления – его нужно установить в максимально сухое и защищенное место.

На этом сложности с установкой заканчиваются, так как модифицировать в деталях авто больше ничего не понадобится. Но, чтобы установка ГБО на метане была окончена, понадобится еще сварить металлический каркас для баллонов и разместить его в подходящем месте. Это может быть:

  • грузовой отсек;
  • багажник;
  • пространство между кабиной и кузовом или даже между осями колес под автомобилем.

Стоимость установки


Четко определить расценки на установку невозможно. Следует учесть разную стоимость деталей, поколение ГБО, мощность двигателя, размер и тип баллонов, стоимости обслуживания на СТО и множества других параметров. Но даже при минимальных запросах перевод авто на метан обойдется дороже, чем на пропан. Это обусловлено не только стоимостью оборудования, но и большим количеством необходимых разрешений.

Но окупаемость у данного оборудования все же выше, чем у пропанового. Особенно если оно устанавливается на коммерческие или общественные автомобили, которые больше ездят, чем простаивают.

Немного дороже обойдется установка метана на легковое авто, ведь в нем немного места в багажнике, небольшой клиренс и грузоподъемность. Следовательно, нужно выбирать баллоны из легких композитных материалов, которые дороже и быстрее изнашиваются.

Топливо

В газобаллонном оборудовании на автомобиле используется газ двух видов – метан и пропан-бутан.

Метан – это природный газ, который используется в кухонных плитах. На автомобиле он представлен в сжиженном виде. Пропан же является элементом отходов при добыче нефти. Однако, учитывая, что он является видом топлива, ему нашли применение в народном хозяйстве. К примеру, пропан используется в качестве хладагента в холодильниках, а также создаёт давление в аэрозолях. На двигателе автомобиля он используется в качестве топлива. Для улучшения характеристик в пропан добавляют газ бутан.

Метан и пропан имеют разные требования к газовому оборудованию. В первую очередь это касается газового баллона.

Причина в том, что давление, при котором хранится метан, в 20 раз больше, чем то, под которым хранится пропан. Вследствие этого стенки баллонов, в которых будет храниться метан, должны быть толще, что ведёт к утяжелению самой ёмкости. Одно из решений данной проблемы – металлопластиковые баллоны. К ГБО, для которого топливом служит метан, предъявляются более высокие требования безопасности. Поэтому большим распространением пользуется газобаллонное оборудование, у которого главный вид топлива – пропан.

Стандартный баллон при этом вмещает до 40 литров смеси, что можно соотнести с ёмкостью бензинового топливного бака. Газ расходуется всего на 10% больше, чем бензин, при этом динамика на автомобиле, как правило, та же. Это и обеспечивает экономическую целесообразность установки, и многие автомобилисты предпочитают выбрать именно пропан.

Определение поколений газовых установок – в чем разница

Многие считают, что ГБО 2 поколения – это устаревшее и неэффективное оборудование, которое совершенно не может выполнять свои задачи. На самом деле, газобаллонное оборудование второго, третьего и четвертого поколения активно используется в автомобилях и до сих пор устанавливается на разные типы двигателей. К примеру, силовой агрегат российского производства, устанавливаемый на последнее поколение ВАЗ 2107, вполне довольствуется вторым поколением ГБО.

Работа второго поколения отличается от своего более современного конкурента тем, что нет управления подачи газа в каждый цилиндр в отдельности. Это значительно повышает расход газа, но не делает установку хуже в каких-либо других параметрах. Третье и четвертое поколение ГБО имеют следующие особенности и технические характеристики работы:

  • синхронизированный впрыск газа на каждый отдельный цилиндр с учетом особенностей сгорания топлива;
  • наличие электроники и набора датчиков, которые делает расход газа в автомобиле значительно меньшим;
  • достаточно высокая компактность установки, отсутствие загромождения баллоном места в багажнике;
  • минимальное негативное воздействие на двигатель автомобиля и систему газораспределения;
  • возможность разместить баллон с газом в нише под запаску, что значительно снижает громоздкость конструкции;
  • максимальная защита от протекания газа и отсутствие неприятных запахов при эксплуатации машины.

Если второе поколение газовых установок подразумевало вытекание части газа из-за неполного сгорания, то в третьем и четвертом поколении эта проблема практически убрана. Тем не менее, эффективность и качество работы установки в большей степени зависят от того, насколько удачные решения были приняты в момент установки. Если ГБО устанавливали профессионально, оборудование будет выполнять свои задачи отлично.

От профессионализма автомобильного механика, который выполняет установку оборудования, зависит многое. В том числе, данный фактор влияет на безопасность использования газовой установки. Потому не рекомендуется обращаться в гаражные мастерские, которые не дают никакой гарантии качества проведенных работ. Лучше переплатить за установку ГБО в хорошем сервисе.

Особенности установки и эксплуатации ГБО на разных видах топлива

Общая особенность у ГБО на метане и пропане одна – ее лучше делать у специалистов. Это обеспечит надежное качество сборки и высокую безопасность. Кроме того, специалисты учитывают ряд деталей, которые обычному человеку не известны, а их игнорирование может привести к серьезным поломкам или аварии.

Главным различием, отличающим установку газового оборудования, работающего на метане, от его конкурента, является цена. Кроме того, баллоны от метана намного массивнее и занимают намного больше места, чем аналогичные по объему баллоны пропана. Эта особенность не позволит установить все необходимое в транспортном средстве малого размера.

Принцип работы

Работает газовая установка 4 поколения по такому принципу.

Электронный блок управления подключается к проводке между блоком управления штатной топливной системы и бензиновыми форсунками.

Сигнал, идущий от блока к форсункам, считывается блоком управления газовой системой и на основе данного сигнала производится расчет количества газа, требуемого для подачи в цилиндр в данный момент.

После этого сигнал передается на газовую рампу. Газ в ней находится постоянно под определенным давлением, которое он получил от газового редуктора.

Поступивший на рампу сигнал производит открытие клапана электромагнитной форсункой, и газ поступает во впускной коллектор.

Этот сигнал также и произведет закрытие клапана форсунки, чем обеспечивается высокая точность подачи топлива.

В итоге получается, что управление топливной системой производится штатным электронным блоком управления на основе датчиков лямбда-контроля.

Блок управления газовым оборудованием лишь преобразует сигнал штатного блока под требования, которые нужны для нормальной работы силовой установки на газу.

В этом и заключается особенность работы ГБО 4 поколения.

Итоги

Техника не стоит на месте, это в полной мере относится и к автомобильному оборудованию. Газовые агрегаты нового поколения стали еще совершеннее, ими оснащают транспорт в заводском исполнении. Не нужно беспокоиться о замедленной реакции двигателя на топливо: электронное управление, использование улучшенных материалов вплотную приблизили ГБО к лучшим экземплярам ДВС на бензине. Об этом свидетельствуют о ГБО 5 поколения отзывы.

К сожалению, подобная модернизация не подойдет для старых моделей авто с карбюраторными двигателями: им такое дорогостоящее удовольствие не пойдет на пользу. Слабым звеном оборудования остается газовый насос, который чувствителен к плохо очищенному топливу.

Эффективным решением остается смена заправки при появлении первых подозрений в качестве топлива

Соблюдая все меры предосторожности обращения с газом, выполняя установку и обслуживание только в авторизированных сервисных центрах, можно полностью оградить себя от неприятностей и рассчитывать на долгую работу газового агрегата и автомобиля в целом

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
