Топливный фильтр на Форд Фокус 2 – меняем без автосервиса

Какой фильтр выбрать

Выбирая запчасти и расходники на замену, перед автовладельцами встает вопрос, что купить оригинал или аналог? Стоит отметить, что оригинальные запчасти всегда сертифицированы и имеют гарантийный срок. Чтобы их приобрести, нужно обращаться к официальному дилеру и в проверенные СТО.

Среди аналогов также есть расходники надлежащего качества. Для того чтобы правильно выбрать аналог, нужно знать бренды, выпускающие такие изделия и их артикулы.

Оригинал

В дизельных моторах Форд Фокус 3 довольно часто используется фильтр Ford арт.1352443. В бензиновых модификациях ситуация несколько другая, так как они оснащаются двумя типами топливных фильтров, которые входят в единую систему с топливным насосом.

Аналоги

Стоимость фильтров от производителя (оригинальных) как минимум в два раза выше, чем у оригиналов. Если нет возможности приобрести более дорогой вариант, то для дизеля можно купить следующие модификации, такие как:

• Бош арт. F026402007. Отличный вариант для тех, кто хочет приобрести соотношение цена-качество. Все изделия Бош неплохого качества и сопоставимы с оригиналами.
• AD арт. 101300013. Качество таких фильтров значительно уступает оригинальным элементам, соответственно, имеют невысокую стоимость.
• Mann арт. PU7002х. Достойный вариант для машин американского производства.

В бензиновых автомобилях могут использоваться топливные фильтры таких известных брендов, как:

• Era арт. 775433 для моторов, объемом 1,6 л и арт. 775489 для 2-х литрового агрегата. По техническим характеристикам эти фильтры практически не уступают оригинальным изделиям.
• Doda арт. 1120020005. Рассчитан на моторы объемом 1,6 л. По конструкции данные вариант соответствует оригиналу и имеет продолжительный срок службы, но основное преимущество – доступная стоимость.
• Бош арт.0580200064 предназначен для моторов объемом 2 л и «EcoBost». Характеризуются высоким качеством и длительным ресурсом эксплуатации.

Выбирая аналог, стоит изучить список наиболее популярных изделий, а также учитывать советы специалистов.

Дополнительный фильтр – замена по всем правилам

Также рекомендуется заменить топливный фильтр, который находится под капотом, благо, сделать его замену несложно. Для этого понадобится несколько стандартных гаечных ключей и полчаса времени. Эта деталь гораздо чаще встречается во всех автомагазинах.

После снятия детали рекомендуется заменить резиновые прокладки, которые находятся в гайках на стыках. Прокладки, в основном, идут в комплекте с запчастью, реже приходится покупать их отдельно. При установке фильтра затягивать гайки нужно достаточно сильно, однако не переусердствуйте, чтобы не сорвать резьбу. Дайте авто немного поработать с новым устройством и проверьте, нет ли выхода бензина на соединениях с фильтром. Если таковые имеются, подтяните гайки еще немного.

После выполнения всех работ по замене фильтров можно проверить работу автомобиля. Для этого несколько раз поверните ключ в замке зажигания, при этом не заводите машину. Этот прием нужен для того, чтобы топливный насос накачал необходимое давление в трубках, которое мы стравили перед заменой детали. После этого заводите авто и наслаждайтесь его приятной работой. Для лучшего эффекта и работы автомобиля сделайте чистку дроссельной заслонки двигателя.

О том, как заменить топливный фильтр на других популярных моделях автомобилей, читайте в статьях:

Инструкция по замене топливного фильтра на Форд Фокус 1

1. Специальными щипцами из блока предохранителей выньте предохранитель (№12), отвечающий за функционирование бензонасоса.

2. После снятия предохранителя, заведите двигатель и дайте ему поработать до тех пор, пока он не заглохнет сам по себе. После этого прокрутите стартер еще раз, чтобы убедиться в расходе оставшегося бензина в топливопроводе.

3. Теперь вы должны спуститься в яму или при наличии подъемника поднять автомобиль. Как уже говорилось выше, топливный фильтр находится в районе бензобака, с правой стороны задней части машины, вам не составит большого труда найти его.

4. Теперь отсоедините разъемы на фильтре. Не трогайте только утолщенный зеленый разъем, который отвечает за обратную подачу бензина в бак. Соединения являются быстросъемными, поэтому легко отсоединяются сведением зацепов друг к другу и выдавливанием стопора в сторону. Проще выдавливать стопоры по очереди, и чтобы упростить процесс изначально очистите разъемы от масляных отложений и грязи.

5. Перед тем как отсоединить трубки бензобака обязательно подставьте емкость под фильтр, чтобы оно стекло туда.

6. Теперь возьмите головку на «8» или гаечный ключ, которым открутите болт крепления бензофильтра.

7. Снимите очистительный фильтр вместе с держателем.

8. Далее следует достать старый фильтр и установить на его место новый. Чтобы это проделать, нужно торцевым ключом на «7» ослабить саморез.

9. Будьте внимательны во время замены фильтра. Новый очистительный элемент следует устанавливать в соответствии с направлением стрелки, имеющейся на корпусе фильтра. Стрелка обозначает направление движения топлива. Имейте в виду, что завальцованные края должны идти наружу.

10. Установите держатель с фильтром на место и подсоедините топливные шланги. Об успешно проведенной установке топливных патрубков свидетельствует характерный щелчок.

11. Теперь можно установить на место предохранитель и запустить двигатель для проверки его работы. Во время этого заодно проверьте места креплений и сам фильтр на наличие протечек топлива. Если таковые имеются, подтяните хомуты и крепления.

https://youtube.com/watch?v=0jV6S7aJ9GM

Замена топливного фильтра грубой очистки Ford Focus 2 (бензин)

При засорении топливного фильтра грубой очистки (ТФГО) положено менять полностью весь электробензонасос, но многие автовладельцы находят выход из положения – чистят сеточку (фильтрующий элемент в насосе). Еще есть один вариант – установить на входе б/насоса фильтрующий элемент (сетку) от какой-нибудь другой модели, например от Toyota.  Дополнительная фильтрация предохранит топливную систему от засорения, соответственно, позволит двигателю работать стабильно в течение долгого времени.

Чтобы снять электрический топливный насос, необходимо демонтировать полностью бензобак. Так как эта процедура достаточно трудоемкая, а чистка ТФГО требуется достаточно часто, хозяева машин Focus-2 идут по обходному пути – сверху в днище кузова прорубают отверстие, в таком случае снятие бензонасоса осуществляется без демонтажа топливного бака.

Сделать это можно следующим образом:

• откинуть «сидушки» задних сидений;
• найти провода, идущие к насосу;
• от проводов в сторону левой задней двери ножницами по металлу начать разрезать металл на кузове;
• отогнув железо, можно будет увидеть, как лучше сделать отверстие для того, чтобы можно было отвернуть гайку крепления бензобака и вытащить бензонасос сверху.

Нужно сказать, что не все автовладельцы идут по этому пути, не всем хочется уродовать днище машины. Чтобы почистить ТФГО на снятом бензонасосе, необходимо:

• отсоединить от колбы нижнюю пластмассовую крышку;
• снять сеточку, оставить ее на некоторое время отмокать в банке с растворителем;
• затем сетку следует обработать средством для очищения карбюраторов, отряхнуть и продуть сжатым воздухом.

Полезные сведения и нюансы установки фильтров

Интересно, но оригинальные фильтры в продаже для Ford Focus практически не встречаются. Тем самым производитель вынуждает менять насос целиком, в сборе. В автомобиле «Форд Фокус» используются два типа фильтров: ФГО (для грубой очистки), представляющий собой сетку, и ФТО в виде колбы.

Предназначение фильтров описывать подробно не надо. Скажем только, что они качественно очищают горючее в два этапа. Такая практика уже давно встречается в автомобилестроении: один фильтр забирает все крупные частицы сора (сетка), другой — качественно очищает топливо перед его непосредственной подачей в двигатель.

Сетка грубой очистки на Ford Focus расположена внутри насоса

Топливные фильтры на Ford Focus могут иметь различные конструкции и располагаться в разных местах, в зависимости от модификации и системы автомобиля. Например, на инжекторных ДВС выносной фильтр ФТО расположен возле бака, а сетка ФГО — внутри топливного насоса.

На Ford Focus сетка ФГО считается одноразовым, несъёмным элементом, и по заводским указаниям меняется только в сборе с насосом. Регламент замены для ФТО (выносной) – каждые 60 000 км пробега, для ФГО (погружной) – каждые 120 000 км пробега.

Заменить фильтр выносной довольно легко. Нужно залезть под машину, которую заранее поставить на подъёмник или яму. Перед этим следует надеть защитные перчатки и открыть створку или окно в гараже для выхода паров бензола. В целях обеспечения пожарной безопасности рекомендуется отключить все нагревательные устройства.

Далее нужно действовать в такой последовательности:

1. Залить немного горючего в бак, завести мотор и подождать, пока он заглушится (заканчивается топливо в системе — сбрасывается давление).
2. Фильтр крепится к кузову болтом, его и надо отвернуть.
3. Отсоединить топливные шланги, идущие на фильтр (заранее подготовить пустую ёмкость, в которую будет выливаться горючее, оставшееся в трубках).
4. Затем фильтр можно снять, отсоединив от хомута.
5. В хомут затянуть новый ФТО.

Видео: снятие топливного фильтра Ford Focus 1

Крайне важно не забыть маркировать трубки, шланги и штуцера, которые снимаем. Фильтр выносной «Форд Фокус» расположен отдельно от насоса. Фильтр выносной «Форд Фокус» расположен отдельно от насоса

Фильтр выносной «Форд Фокус» расположен отдельно от насоса

Когда устанавливается новый фильтр, следует обратить внимание на стрелку, помеченную на корпусе. Она указывает, какой стороной фильтрующий элемент должен смотреть на двигатель (т. е

фильтр надо поставить так, чтобы он был направлен стрелкой к мотору автомобиля)

е. фильтр надо поставить так, чтобы он был направлен стрелкой к мотору автомобиля).

Стрелка на фильтре должна смотреть на двигатель во время установки

Замена сетки проводится вместе с заменой насоса. Однако находятся такие автомобилисты, которые умеют чистить сетку, не меняя её. Существует и другой вариант: поставить на входе родного топливного насоса сетку от другой модели авто, тем самым создав добавочную фильтрацию. Это нечто вроде модернизации, призванной улучшить стабильность работы двигателя на некоторое время. На самом же деле, только полноценная замена элемента даст возможность улучшить динамические и технические показатели двигателя, если погружной фильтр уже не справляется со своими обязанностями.

Практически на всех Ford Focus сверху топливного бака прорезано отверстие, которое предусмотрено для снятия насоса с фильтром без демонтажа всего бака.

Алгоритм проведения замены выглядит так:

1. Откидывается задний диван.
2. По проводам, идущим к насосу, определяется его местоположение.Провода на топливный насос помогут определить его местоположение
3. Если лючок не предусмотрен производителем, то следует ножницами по металлу вырезать и отогнуть железо ровно столько, чтобы хватило для вынимания насоса.Вырезанный ножницами лючок обеспечит свободный доступ к насосу
4. Насос держится на гайке, которую надо отвернуть.

Видео: как снять бензонасос Ford Focus 2

После того как насос демонтируется, надо скинуть нижнюю пластмассовую крышку, защищающую сетку.

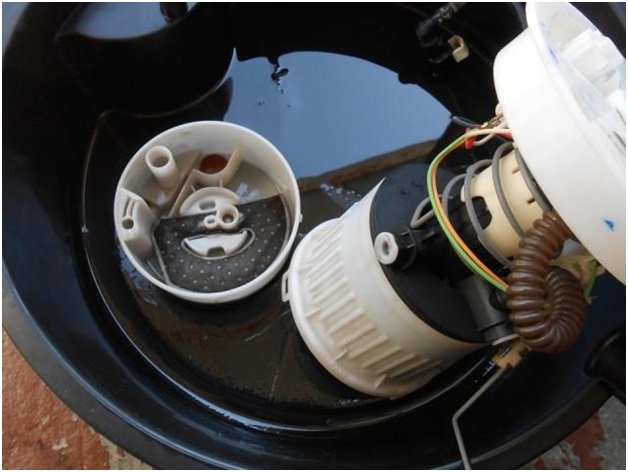

Фильтр погружной находится внутри насоса, он скрыт нижней пластмассовой крышкой

Остаётся снять погружной фильтр и заменить его. Если проводится замена насоса, то нужно установить новый агрегат на место старого. После сборки обязательно нужно закачать немного топлива в систему стартером, но не заводить мотор. Затем следует проверить соединение на наличие течи. Машину надо протестировать также и в движении. Если течи нигде нет, все шланги и трубки нормально закреплены, то нужно прогнать автомобиль на скорости по трассе, затем под горку. Так проверяется подача горючего в разных режимах езды.

Устройство и принцип работы

Топливофильтр – это устройство, без которого немыслима конструкция практически всех современных автомобилей. По своей сути, этот узел представляет очиститель поступающего в мотор горючего, что существенно продлевает срок его службы. Помимо этого, наличие топливного фильтра сказывается положительно на всей системе подачи топлива: начиная от маленьких топливопроводов – заканчивая инжектором или карбюратором.

Вне зависимости от комплектации или года выпуска Форд Фокус 3 оснащается двумя видами фильтрагорючего:

• Узлом грубой очистки, который отсеивает наиболее крупные фракции, попадающие в бак с топливом. Данные примеси можно разглядеть либо невооружённым глазом, либо через лупу.
• Узлом тонкой очистки, очищающим горючее от более мелких составляющих неестественного происхождения.

Примечание! В некоторых вариациях Форд Фокус 3 топливный фильтр грубой очистки располагается в бензобаке (а точнее – в бензонасосе), а элемент тонкой очистки – непосредственно перед инжектором. Однако чаще всего оба фильтрующих элемента вмонтированы в конструкцию бензонасоса и при замене требуют покупки данной детали целиком.

Это интересно: Что такое коробка полуавтомат

Отметим, что с течением времени ячеистая структура обеих фильтров «забивается» все большим и большим количеством примесей, вследствие этого детали начинают хуже выполнять свои функции. Именно от того, как скоро это наступит, зависит то, когда придётся проводить ремонт топливофильтров. Учитывая качество топлива в нашей стране, к сожалению многих, такой момент наступает спустя один год, в лучшем случае нескольких лет постоянной эксплуатации машины. И Форд Фокус 3 не стал исключением в этом плане.

Замена ТФ в FF2 дизельной модификации

Если вы являетесь владельцем автомобиля Ford Focus 2 такой модификации, то весь процесс замены сводится к приобретению нового топливного фильтра. Его стоимость на рынке варьируется от 1000 рублей (270 грн.). В этих моделях, в отличие от бензиновых, замена ТФ предусмотрена.

Что понадобится?

Перед тем как приступить непосредственно к процессу замены приготовьте заранее:

• новый ТФ оригинального производства;
• ключ-головку на «8»;
• емкость для отработанной жидкости;
• дизель (около 1 литра).

Когда все готово, можно приступать к замене.

Процесс замены

1. ТФ находится под капотом, справа от двигателя. Он закрыт крышкой, которая держится на болтах на «8». Откручиваем их.
2. Теперь можно видеть сам фильтр, на котором находится откручивающийся штуцер, предназначенный для слива грязной жидкости.
3. Следует немного открутить нижний штуцер, чтобы из него слился весь дизель. Подставляем подготовленную емкость и ждем, пока не сольется топливо.
4. Снимаем крышку ТФ и видим сам фильтрующий компонент. Протираем его куском ветоши и отсоединяем от корпуса.

   ТФ на FF2 дизельной модификации

5. Берем новый фильтр и вставляем его в имеющийся корпус, после чего заливаем в него дизель, ждем пока он заполнит все пространство.
6. Теперь собираем все в обратном порядке и не забываем о штуцерах.
7. Далее нужно запустить двигатель и при нажатой педали газа (около 2 тысяч об/мин) примерно минуту постоять на месте, чтобы из системы ушел весь воздух.

Топливные фильтры Ford Focus 2

Автомобиль Ford Focus 2 производился с 2005 по 2011 год, рестайлинг авто претерпел в 2008 году. На модели Фокус устанавливаются бензиновые двигатели 1.4/ 1.6/ 1.8/ 2.0/ 2.5 л, дизели с объемами цилиндров 1.6/ 1.8/ 2.0 л. В зависимости от типа силового агрегата, топливные фильтры (ТФ) могут иметь различные конструкции, находиться в разных местах. Например, на инжекторных ДВС бензин очищается двумя фильтрами – элементом, находящимся непосредственно в самом топливном насосе, и ТФ, который расположен рядом с бензобаком.

Цена топливного фильтра может быть разной, она зависит:

• от типа фильтрующего элемента;
• модели двигателя (бензин или дизель);
• от производителя;
• региона продаж;
• самого продавца.

Какие бензонасосы устанавливаются на «Форд Фокус»: модели, конструкция, расположение

В системе топливной подачи автомобилей «Форд Фокус» бензонасос исполняет роль транспортировщика топлива из бака к двигателю. Желательно устанавливать на эти автомобили оригинальные запчасти. Но стоят они дорого. Поэтому некоторые довольствуются альтернативными вариантами. К примеру, довольно популярны итальянские бензонасосы ERA.

Несколько интересных моментов по «еровским» моделям:

• фирма ERA не производитель, а поставщик запчастей. Она сама ничего не производит, а является лишь упаковщиком тех или иных компонентов. Таким образом, бензонасос для американского автомобиля, упакованный этой фирмой, можно считать тоже оригинальной деталью;
• нередко на рынке можно встретить топливные насосы, упакованные в такие же коробки с надписью Mesmer. Цена на модели чуть ли вдвое ниже, чем на продукцию ERA. В чём подвох? Оказывается, это насос «левого» производства, скорее всего, изготовленный в Китае;

  Топливный насос Messmer в упаковке рекомендуется тщательно проверять

• для определения подделки рекомендуется посмотреть в первую очередь на этикетку упаковочной коробки. Наклейка «китайца» более низкого качества, распечатана на чёрно-белом принтере. Второе — смотреть на наличие защитной плёнки поверх насоса, на которой должна быть нанесена фирменная надпись ERA. На подделках её, как правило, нет;

  Надпись ERA внутри упаковки свидетельствует об оригинальности продукции

• наличие этикетки Visteon на верхней части насоса тоже можно считать фирменным отличием настоящего «фордовского» товара;

  Этикетка Visteon на бензонасосе как знак качества и оригинальности

Аналогичные топливные насосы, которые без всяких проблем подходят на «Форд Фокус» – от автомобилей Volvo S40, Mazda 3. Стоят они чуть дороже итальянских, но дешевле оригинальных.

Оригинальный топливный насос автомобилей «Форд Фокус» в конструктивном плане — это модель электрического погружного роторного насоса. Оснащён насос фильтрами грубой и тонкой очистки, регулятором давления. Погружной вариант модели насоса на сегодняшний день считается лучшим, так как он снижает риск образования паровых пробок. Горючее здесь подаётся под давлением, а не в результате разрежения.

Оригинальные бензонасосы для «Форд Фокус» производятся в США. Цена на детали — порядка 3–5 тыс. руб. (во времена дефицита стоимость подскакивала до 20 тыс. руб.). Аналоги, как и говорилось, дешевле почти вдвое.

Определить топливные насосы «Форд Фокус» можно по каталожным номерам:

• 1234552;
• 1254193;
• 1305354;
• 1309160;
• 1312617;
• 1529595.

Особой разницы между топливными насосами для автомобилей «Форд Фокус» разных поколений нет. Однако рекомендуется при покупке указывать год выпуска и модификацию двигателя.

Расположен топливный насос на верхней поверхности бака, рядом с лючком. Нужно снимать задний диван, чтобы до него добраться (на седанах) или лезть со стороны багажника (в хэтчбеках). Однако инженеры при разработке автомобиля не учли, что насосы, пусть и оригинальные (высокого качества), но совсем не вечные. Предусмотри они люк под сиденьем, демонтаж насоса значительно бы упростился. Здесь же насос поставлен прямо в бак. Чтобы его вынуть, приходится резать бак.

Это интересно: Кроссовер будущего

Снятие бензонасоса с автомобилей «Форд Фокус» сопряжено со значительными трудностями

Топливный фильтр Ford Focus 2

Функциональное предназначение топливного фильтра на автомобиле заключается в очистке горючего, которое поступает через магистральный канал с топливного бака к форсункам силового агрегата.

Несвоевременная замена фильтра на автомобиле серьезно укорачивает ресурс эксплуатации двигателя, и может спровоцировать необходимость в капитальном ремонте в ближайшем будущем.

Топливный фильтр на Фокусе необходимо менять не реже 45 000 км пробега – в противном случае в камеры внутреннего сгорания будет попадать неочищенное топливо. Популярные модели фильтров для второго Фокуса:

• 1602781 FORD погружной – 4 300 руб;
• CMAX 0310 погружной – 3 700 руб;
• 775238 ERA – 2 300 руб;
• KR2222F KRAUF – 1 900 руб.

Как вариант для автомобиля можно подыскать аналоги деталей, производимые для Мазды или Тойота, предварительно проверив артикулы деталей на совместимость.

Обратите внимание! На Фокусе устанавливалось множество моторов, на которые требуются различные по форм-фактору и очищающей способности фильтра. Чтобы не приобрести неподходящую деталь, выбирать топливный фильтр требуется по ВИН-номеру транспортного средства

Проверить совместимость деталей с автомобилем можно на официальном сайте производителя.

Замена топливного фильтра на бензиновом Форд Фокусе своими руками

На автомобиле с бензиновым мотором по регламенту необходимо менять топливный фильтр вместе с погружным электромотором, однако большинство водителей просто разбирают систему и очищают фильтрующую сетку. Процедура замены топливного фильтру осуществляется следующим образом:

• Для начала в салоне необходимо откинуть задний ряд сидений, топливный фильтр будет расположен со стороны бака автомобиля. Под сидениями находим пластиковый лючок, который ведет электропроводку к насосу с фильтром;
• Открываем люк и находим фильтр. Если в конструкции автомобиля предусмотрена установка выносного фильтра, то снимаем фиксирующие крепления и отсоединяем магистральные топливные патрубки, после чего демонтируем деталь. Если же в авто используется фильтр погружного типа, то необходимо найти отдельный люк в баке, с помощью которого можно будет извлечь деталь;
• Теперь после извлечения из автомобиля электронасоса с фильтром необходимо разобрать механизм на составляющие – чтобы почистить фильтр требуется разобрать корпус насоса. Для этого выкручиваем отверткой форсирующие болты на корпусе, после чего отсоединяем от колбы насоса нижнюю крышку;
• Внутри будет находиться фильтрующая сеточка, которую необходимо достать для замены. В бюджетных условиях фильтрующий элемент можно на сутки замочить в жидкости для очистки карбюратора, что позволит ненадолго восстановить работоспособность топливной системы. После очистки фильтр обязательно требуется продуть сжатым воздухом;
• В случае замены фильтр новую деталь требуется устанавливать стрелкой по направлению задней части автомобиля – в противном случае фильтр не сможет надлежащим образом очищать поступающее топливо;
• В завершение процедуры обслуживания собираем топливную систему по данной инструкции в обратном порядке и тестируем автомобиль. Замена детали может считаться успешной в случае отсутствия подсоса воздуха в топливную систему при работающем моторе.

Обратите внимание! Эксплуатация транспортного средства на дорогах с грунтовым покрытием или заправка автомобиля низкооктановым топливом существенно укорачивает ресурс выработки топливного фильтра. Не пренебрегайте своевременным обслуживанием – помните, от частоты замены расходных комплектующих зависит ресурс двигателя и конечная стоимость содержания автомобиля

Замена топливного фильтра на дизельном Форд Фокусе: как это делается

На дизельных моторах топливный фильтр весьма удобно расположен, поэтому трудностей с заменой комплектующих не должно возникнуть даже у неопытного механика. Для замены детали необходимо:

• Находим защитный кожух топливного фильтра и откручиваем 2 фиксирующих болта, после чего аккуратно демонтируем щиток на кожухе;
• Теперь аккуратно извлекаем из фильтра топливные патрубки. Помните, после разъединения из шлангов потечет остатки солярки, которая была перекачана из бака в топливную систему;
• Далее откручиваем фиксирующий хомут на самом фильтре и разбираем деталь – необходимо извлечь старый фильтрующий элемент.
• Затем топливную систему наполовину заливаем дизельным горючим и устанавливаем новую деталь. Сборка система осуществляется по данной инструкции в обратной последовательности.

Важно помнить! Учитывая качество российского дизтоплива, фильтра топливной системы необходимо менять чуть раньше срока по регламенту – раз в 35-40 000 км пробега

Замена топливного фильтра Ford Focus 2 на бензиновом моторе

ФТО на бензиновом ДВС расположен рядом с бензобаком, меняется он достаточно легко. Чтобы заменить фильтр, необходимо подлезать под машину, поэтому замену удобно проводить на подъемнике или яме. Замена производится в следующем порядке:

• из монтажного блока вынимаем предохранитель, отвечающий за работу бензонасоса;
• запускаем мотор и ждем, когда он заглохнет (должен кончиться бензин в топливной системе). Таким образом, мы сбрасываем давление в топливной системе;
• отворачиваем болт крепления фильтра к кузову;
• отсоединяем от фильтрующего элемента топливные шланги, для этого необходимо в соединениях сдвинуть клипсы пальцами и потянуть шланг от ФТО. Прежде чем отсоединять топливопроводы, подготавливаем небольшую емкость для бензина, его с фильтра стечет приблизительно около стакана;
• демонтируем фильтр, отсоединяем его от крепежной пластины (болт можно полностью не отворачивать, только лишь хорошо ослабить);
• фиксируем на крепежной пластине новый ТФ, обращаем внимания на стрелку, которая имеются на корпусе фильтра, она при установке обязательно должна смотреть в направлении от бензобака к двигателю;
• устанавливаем деталь по своему месту, подсоединяем шланги, не забываем поставить в монтажный блок предохранитель.

Замена топливного фильтра

Старый и новый фильтр.

Сама работа по замене фильтров при наличии определённых умений не займёт много времени. Можно, конечно, поменять фильтра и без снятия бака, но не все захотят проводить такую работу с салона авто. Поэтому бак рекомендуется снять.

Процесс

1. Снизить давление в системе. Для этого следует вынуть предохранитель F11 и запустить мотор. На холостом ходу он выработает всё топливо с системы. После остановки двигателя его надо ещё некоторое время прокручивать при помощи стартера. После этого давление в системе будет сброшено. Потом стоит отключить клеммы на аккумуляторе и приступить к демонтажу модуля.
2. Поднять заднее сидение.

3. Найти на нём крышку, под которой располагается бензонасос.

4. Вынуть бензонасос.

5. Вынуть модуль так, чтобы не повредить датчик уровня топлива.

6. Отключить датчик. Там есть специальные защёлки.
7. Вынуть насос топлива и отключить его тоже.
8. Удалить с насоса сетку очистки и поменять её на новую также в фильтре грубой очистки надо промыть сетку. Промыть надо и сам бензонасос.

На этом работы можно считать завершёнными. Сборка производится в обратной последовательности. Если всё было сделано правильно, то модуль может ещё прослужить на протяжении 1–1.5 лет или 50–60 тысяч километров пробега.

Скандинавский свет

В новых автомобилях все чаще предусматривается скандинавский свет, подразумевающий автоматическое включение фар.

Такая функция удобна, но в Форд Фокс 2 она не предусмотрена. Хотя, в рестайлинговой и ряде других версий можно активировать ее вручную.

Для работы вам необходимо собрать:

• набор ключей;
• 4-контактное реле (к примеру, от ВАЗ 98.3747);
• пассатижи;
• провода;
• предохранители на ток в 10 и 20 А;
• разъемы.

Как только инструмент подготовлен, переходите к активации опции.

Сделайте следующее:

1. Отбросьте клеммы от АКБ, чтобы избежать случайного короткого замыкания.
2. Откройте крышку блока с предохранителями, который находится под вещевым ящиком справа.
3. На место реле R15 ставим 3747.
4. В гнезда 135 и 113 (на схеме ниже) ставим предохранители на 20А и 10А соответственно.
5. Между пинами 1 и 26 кидаем короткую перемычку.
6. Закрепите к проводу разъемы и поставьте все в блок, в том числе реле.
7. Закройте крышку блока и подключите клеммы к АКБ.

1 из 4 — +

1.

2.

3.

4.

После этого убедитесь в наличии скандинавского света на Форд Фокус 2. Если лампы головного света срабатывают, значит, работа сделана правильно.

Если сложно, можно обратиться к автоэлектрику, у многих в этом деле рука уже набита и все сделают быстро и качественно.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Как заменить?

В большинстве случаев процесс замены забитого топливного фильтра аналогичен. Через каждые 20-30 тыс. километров старый фильтр демонтируют и вместо него устанавливают новый элемент.

К отличительным особенностям, свойственным разным видам моторов, относят месторасположение элемента. От него зависит сложность выполняемых работ и нюансы.

Замена фильтра на карбюраторных моторах

Если двигатель имеет карбюраторную систему впрыска, топливный фильтр наверняка находится в моторном отсеке. Это пластиковая или металлическая деталь, которой подходят минимум две трубки (одна в сторону бака, другая к двигателю или топливному насосу).

Отметим, что очистка топливного фильтра – это бесполезная затея. Вы не сможете тщательно вычистить мельчайшие соты, забитые грязными частицами.

Для замены фильтра нужно сначала расслабить зажимы с двух сторон и затем вынуть трубки, высвободив фильтр. На место старого элемента устанавливается новый с соблюдением направления потока топлива (на корпусе должна быть стрелка). Насадите трубки и установите зажимы на место, хорошенько их затянув. Включите зажигание и заведите мотор, а затем проконтролируйте, герметичными ли получились все соединения?

Замена фильтра на инжекторе

Топливо в рабочие цилиндры двигателей с инжекторной системой впрыска подается под высоким давлением, поэтому фильтры изготавливаются или из металла, или из высокопрочного пластика. Также они надежно закреплены на своем месте болтами, а находиться могут под днищем, под капотом или прямо в топливном баке.

Перед работой по замене фильтра следует стравить давление из системы. Сделать это нетрудно: вытащите предохранитель, который контролирует работу топливного насоса и заведите двигатель. Подождите, пока мотор заглохнет – это займет не 30-60 секунд. При помощи ключей и отверток открутите крепления фильтра и отсоедините шланги

Установите на его место новый фильтрующий элемент, обращая внимание на стрелку направления движения горючего

Тщательно затянув все соединения и проверив герметичность, установите на место предохранитель и заведите двигатель. С первой попытки сделать это вам наверняка не удастся, так как давление в топливной системе должно стабилизироваться. После запуска мотора и его выключения проверьте, чтобы топливо нигде не подтекало, и можете заканчивать работу сборкой снятых деталей.

Замена фильтра на дизельных авто

Дизельные силовые агрегаты особенно чувствительны к качеству топлива, так как любые загрязнения мгновенно засоряют сопла форсунок и ухудшают работу силового агрегата. В таких машинах обычно имеется два фильтра:

• предварительной очистки;
• тонкой очистки.

Второй фильтрующий элемент рекомендуется регулярно менять – через каждые 15-20 тыс. километров пробега. Он располагается где-то в передней части машины, чаще всего под капотом или за передним подкрылком. Для его замены необходимо проделать следующее:

1. Выкручивается лоток.
2. Отсоединяется фишка датчика воды.
3. Вытаскивается штуцер, который держит датчик на месте.
4. Демонтируется датчик уровня воды и вытаскивается нижняя пробка.
5. Вместо снятых фильтрующих элементов устанавливаются новые. Также следует заменить все резинки и медные шайбы (должны быть в наборе).
6. Устанавливается на место датчик воды и пробка, после чего закручиваются все болты и гайки и все детали собираются обратно.

После замены фильтра дизельный мотор может завестись не сразу из-за воздуха, попавшего в систему. Во избежание этого фильтр лучше еще на стадии установки заполнить топливом.

Если вы все установили и собрали, забыв наполнить фильтрующий элемент, выгнать воздух можно другим методом. Покрутите стартер в течение 5 секунд, предварительно отжав все форсунки в моторном отсеке. После нескольких подходов с включением стартера вокруг приоткрученных форсунок образуются мелкие пузырьки. После этого можете зажимать форсунки и попробовать запустить мотор заново – он должен завестись.
