Электрические подогреватели двигателя: принцип работы и монтаж

Преимущества

Данные приспособления получили такую популярность благодаря своим замечательным качествам:

они просты в использовании и прекрасно подогревают тосол даже при сильном морозе;
они подогревают охлаждающую жидкость еще задолго до первого пуска мотора автомобиля;
между элементами двигателя и тосолом происходит равномерный теплообмен, благодаря чему детали, входящие в цилиндропоршневую группу, не изнашиваются в процессе пуска мотора даже при очень низких температурах;
подогреватель тосола обеспечивает 100%-ный пуск двигателя даже при сильном морозе;
нагрузка на другие агрегаты, в том числе на стартер, значительно уменьшается в процессе прогрева и последующего запуска двигателя;
становится существенно меньше расход топлива в процессе запуска прогретого мотора;
подогреватель тосола обладает также дополнительными возможностями, позволяющими прогреть даже салон автомобиля и быстро растопить лед на всех его стеклах.

Как изготовить обогреватель для машины своими руками и запитать его от прикуривателя: инструкция

Принцип работы тепловентиляторов основан на формировании теплового потока за счет обдува нагретого тела. Воздушный поток генерирует вентилятор, а в качестве источника тепла выступает керамический нагревательный элемент. Ранее встречались модели с трубчатыми электронагревателями и нихромовыми спиралями.

Подбор компонентов

Оформить дополнительный обогрев салона автомобиля зимой своими руками можно из подручных средств. Одна из простых схем включает компоненты, доступные любому изобретателю:

Электрическая распределительная коробка IP65, которая служит в качестве корпуса.
Нихромовая спираль для бытовой электрической печи, выполняющая роль нагревательного элемента.
Осевые вентиляторы в количестве двух штук.
Две клеммных колодки для крепления отрезков спиралей и увязывания их соединительными проводами.
Провод сечением не менее 2,5 мм2.
Разъем для прикуривателя.
Кнопка-выключатель.

Установка агрегата для обогрева требует проведения мероприятий по его регулярному техническому обслуживанию. Следующие действия необходимы в процессе эксплуатации:

проверка распыла – для этого включают подогреватель;
внимательно осмотреть всю поверхность подогревателя;
продувка отверстий – в полости форсунки и всего корпуса;
проверка правильности подтяжки болтов, крепежных гаек и насоса;
разборка форсунки и очистка ее частей в нефтепродуктах;
очистка приборов;
промывка горелки, свечей накаливания;
промывка фильтров клапана;
очистка труб топливного насоса.

Оборудование для нагрева упрощает использование автотранспортного средства, продлевает эксплуатационный срок двигателя. Приобретение оправдано.

Как выбрать предпусковой подогреватель

Основным критерием при выборе становится источник энергии . Для подогрева двигателя производители предлагают несколько популярных вариантов.
Электроэнергия . Самым простым и эффективным способом подогрева топлива и антифриза являются ТЭНы. К сожалению, небольшая мощность аккумулятора не позволит прогреть систему охлаждения и отопления салона. Поэтому приборы, работающие от бортовой сети, способны только повысить температуру топлива (чаще всего солярки). Достойную эффективность прогрева двигателя перед пуском обеспечивают устройства с рабочим напряжением 220 В. Если машина зимует в гараже, то такой предпусковой подогреватель станет оптимальным вариантом.
Автомобильное топливо . Получить необходимую для подогрева энергию можно путем сжигания автомобильного топлива. Различают бензиновые и дизельные версии предпусковых подогревателей. Они интегрируются в систему охлаждения, подсоединяются к топливному тракту и бортовой сети. При включении прибора топливо подается в камеру сгорания, а образованное тепло используется для разогрева антифриза. С помощью насоса организуется циркуляция, благодаря которой тепло равномерно распределяется по двигателю и салону. Такие подогреватели очень эффективны, но цена их высока. Да и установить устройство зачастую можно только в специализированных сервисных центрах.
Тепловой аккумулятор . При ежедневном использовании авто можно воспользоваться тепловым аккумулятором. Он представляет собой своеобразный термос, в котором теплая охлаждающая жидкость не остывает в течение нескольких суток. Запас теплого антифриза образуется при движении авто. Утром отдельный насос начинает перекачивать жидкость из теплового аккумулятора в систему охлаждения, согревая мотор. В условиях московской зимы такой термос способен удерживать тепло в течение 3 суток.

Мы отобрали в обзор 8 лучших предпусковых подогревателей. Все они продаются на отечественном авторынке. При распределении мест в рейтинге учитывалось мнение экспертов и отзывы российских автомобилистов.

Назначение предпусковых подогревателей

Считается, что каждый «холодный» запуск двигателя сокращает его ресурс на 300-500 километров. Силовой агрегат испытывает большие нагрузки. Вязкое масло не поступает к парам трения и далеко от оптимальных рабочих характеристик. Кроме того, на прогрев двигателя до приемлемой температуры расходуется немало топлива.

Предпусковой подогреватель двигателя

Да и в целом, сложно найти водителя, которому нравится находиться в холодном автомобиле в ожидании, когда двигатель достигнет нужной температуры. В идеале всем хочется сесть в машину с уже прогретым двигателем и теплым салоном и сразу поехать. Такую возможность дает установка предпускового подогревателя двигателя.

На современном рынке автомобильных отопителей представлены разные модели – от иностранных до отечественных, от дешевых до дорогих.

Другие разновидности предпусковых подогревателей

Кроме электрических нагревателей, выпускаются также другие устройства, отличающиеся принципом действия. Главным их преимуществом является полная автономность работы.

Автономные подогреватели моторов

Устройства этого типа работают на том же топливе, что и двигатели автомобилей. Преимущество автономных устройств — в том, что они могут разогреть силовой агрегат в любом месте, не требуя дополнительного источника энергии

Такое качество важно при эксплуатации автотранспорта в труднодоступных районах Сибири и в других местах, где нет близкого доступа к источникам электроэнергии. Недостатком автономных предпусковых нагревателей является более сложная конструкция и высокая цена, по сравнению с электрическими

Кроме того, их сложнее установить из-за большего количества коммуникаций, а также более крупных габаритов и веса.

Автономные устройства могут работать на бензине и солярке

Основное назначение таких устройств — разогрев мощных дизелей и дизтоплива при температурах ниже -15 °C. Выпускаются две разновидности автономных нагревателей — жидкостные и воздушные. Жидкостные могут потратить от 0.5 до 1 литра топлива за час работы. Нагрев происходит быстро, за 15–20 минут. Всей работой управляет электронный управляющий блок (ЭБУ) в автономном режиме. Воздушные устройства более экономичны и тратят до 250 грамм горючего за час работы. Но их основное назначение — нагрев салона, а не силового агрегата.

Видео: работа, достоинства и недостатки автономных подогревателей

Тепловые аккумуляторы

Конструкция представляет собой большой термос, сохраняющий тепло нагретой охлаждающей жидкости до двух суток. Когда требуется запустить мотор, включается электронасос, который закачивает горячий тосол в малый контур охлаждения. При этом движок нагревается всего за несколько минут. Достоинство — автономность и отсутствие потребности в дополнительной энергии. Недостаток — большой объём конструкции. Такие аккумуляторы, под торговыми марками «Гольфстрим», «Автотерм» и другими, производятся в России.

Аккумулятор тепла — это двухкорпусной цилиндрический сосуд с высокоэффективной вакуумно-порошковой изоляцией

Подогреватели дизельного топлива

Кроме приборов, нагревающих двигатели, производятся также модели, подогревающие топливные системы дизельных двигателей. На сильном морозе солярка может загуститься так, что дизель не удастся запустить. Такие подогреватели нагревают дизтопливо до приемлемой температуры. Питаются от аккумуляторов, напряжением постоянного тока 12 в. Такие приборы, марки «Номакон», производятся в Беларуси. Выпускаются в нескольких модификациях, устанавливаемых в разных узлах топливной системы.

Устройства отличаются простотой конструкции, легко подключаются и недорого стоят

Принцип действия

Принцип работы котла заключается в соединении с электросетью 220В, итогом чего вещество в корпусе нагревается. Нагрев температуры жидкости, в свою очередь, дает повышение давления. Задвижка перекрывает подающий всасывающий патрубок, при нагреве жидкость попадает в выходной патрубок. При снижении давления в моторе, клапан открывается и дает средству попасть в него по входному патрубку.

Таким образом, появляется эффект целенаправленной термосифонной циркуляции из подогревателя в охладительную систему. Термический регулятор автоматически регулирует показатель температуры жидкости, что полностью нивелирует опасность возникновения перегрева котла.

Для чего предназначен и как устроен

Когда двигатель запускается после длительной стоянки, в первые секунды его детали соприкасаются между собой без смазки. Вязкость холодного моторного масла более высокая, чем в диапазоне рабочих температур мотора. Поэтому, чтобы смазывающая жидкость проникла по узким маслопроводам к деталям двигателя, нужно некоторое время. Особенно страдают от холодного запуска детали поршневой группы. Таким образом, запуски непрогретых моторов сокращают их ресурс до 1.5 раз. Для того чтобы этого избежать, а также облегчить старт движка в морозную погоду, предназначены предпусковые обогреватели, питающиеся от сети 220 В.

Это устройство способно за 30 минут нагреть мотор даже при сильном морозе

Устройство и работа предпускового подогревателя

Современный подогреватель устроен довольно просто и мало чем отличается от кипятильника. Принцип его работы состоит в том, чтобы нагреть охлаждающую жидкость (антифриз, тосол) до рабочей температуры, от 60 до 70 °C. Нагреваясь, жидкость начинает перемещаться по патрубкам системы охлаждения, нагревая при этом детали двигателя. Для ускорения теплообмена, многие модели снабжены помпами, создающими давление в малом контуре охлаждающей системы.

Чтобы создать давление за счёт разницы температур, нагреватели без помпы подключаются к охлаждающей системе в самой низкой её точке. Устройство с насосом можно подключить к охлаждающей системе в любом месте. Когда температура достигает заданной величины, реле просто отключит нагревательный элемент. Если температура вновь понизится, реле опять включит нагрев тосола. Таким образом, можно заблаговременно подключить устройство, не боясь перегреть охлаждающую жидкость.

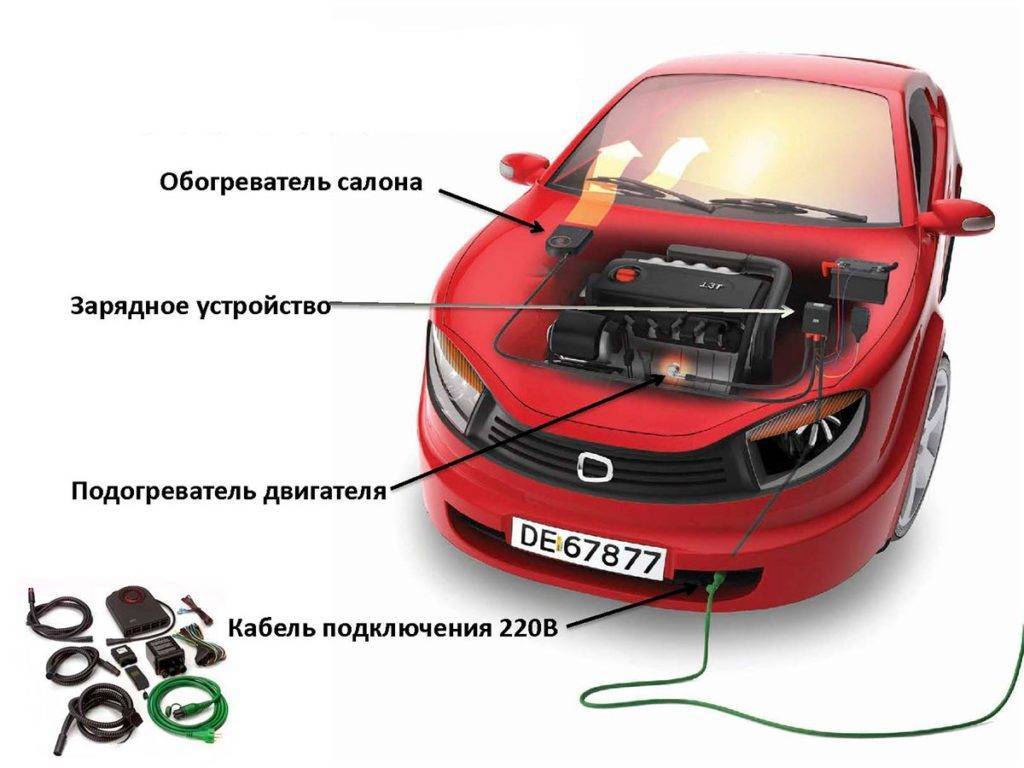

Кроме нагрева рубашки охлаждения движка, нагреватели могут параллельно:

заряжать аккумуляторы;
нагнетать тёплый воздух в салон;
управляться дистанционно, включаясь и выключаясь по команде из пульта.

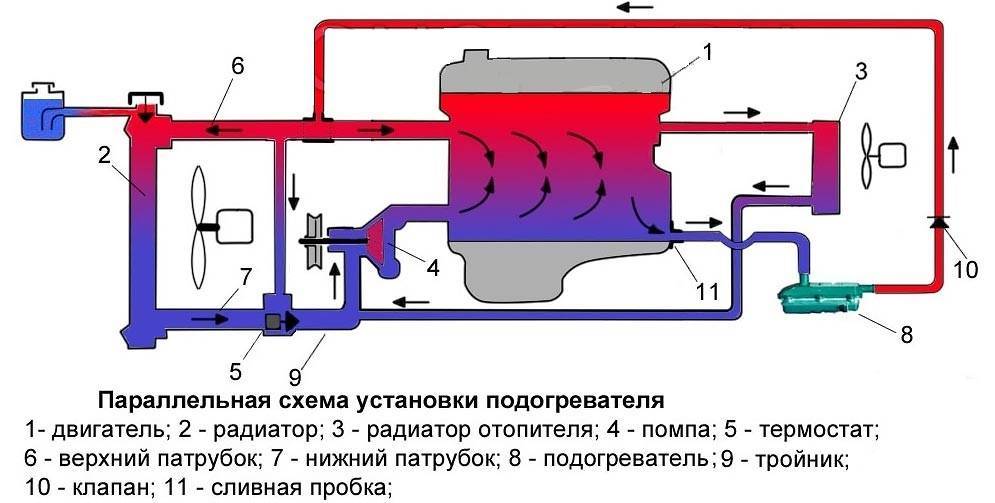

Так можно подключать нагреватели с помпами и без них

Мощность нагревательных элементов колеблется в диапазоне от 500 Ватт до 4 квт. Набор дополнительных возможностей зависит от модели и комплектности каждого такого устройства. В продаже есть и довольно простые подогреватели, которые вкручиваются в заглушки или сливные пробки охлаждающих систем моторов.

Сфера применения и разнообразие моделей

Простое устройство и невысокая стоимость являются главными преимуществами предпусковых подогревателей 220 вольт, перед другими их разновидностями. Эти устройства можно самостоятельно установить на любой автомобиль. Нужно только определиться с креплением прибора в подкапотном пространстве и следовать инструкции производителя по установке. Единственное условие, ограничивающее сферу применения — обязательное наличие невдалеке электрической розетки.

Есть модели с дистанционным пультом, на котором можно устанавливать температуру нагрева жидкости и время подогрева таймера

Такие нагреватели лучше всего подойдут для частных домовладельцев или автовладельцев, живущих на нижних этажах многоэтажек. Довольны будут и те, кто имеет неподалёку гараж с подведённым электричеством. Ведь электрическим подогревателем можно управлять дистанционно, с расстояния до 1 километра (при прямой видимости). Если же на пути сигнала будут препятствия, дистанция значительно сократится.

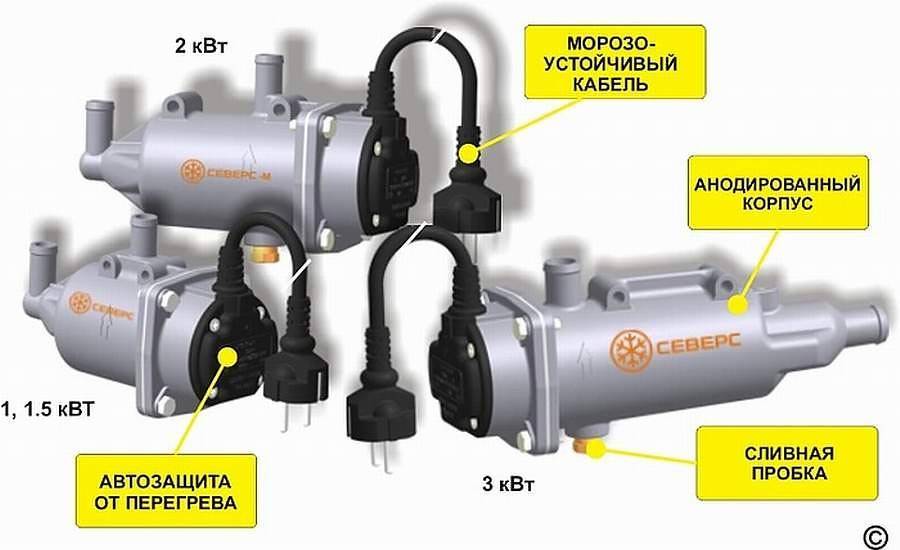

Сегодня автомобилисты могут приобрести предпусковые подогреватели как российского, так и зарубежного производства. Популярны у автомобилистов китайские приборы «Лунфэй», а также норвежские DEFA. Немецкие обогреватели Webasto не очень удобны из-за сложностей в установке, к тому же дороги. Среди изделий российского производства можно отметить торговые марки «Северс» и «Старт», выпускающиеся с комплектами монтажных запчастей для отечественных и зарубежных моделей авто. К каждой модели есть собственный набор монтажных деталей, вместе с инструкцией по установке.

В зависимости от объёма двигателя, можно выбрать модели мощностью от 1 до 3 кВт

Устройство и принцип действия подогревателя с помпой

Устройство электрического обогрева машины Атлант

Основные элементы конструкции системы электроподогрева для легковых и грузовых автомобилей:

Верхняя часть корпуса.
Термический электронагреватель (ТЭН).
Прорезиненый уплотнитель корпуса.
Нижняя часть корпуса.
Терморегулятор.
Металлическая пластина.
Крышка нагревательного устройства для авто.
Уплотнительная прокладка корпуса.
Электромагнитная помпа.
Резиновое колечко.
Фланец.
Крыльчатка.

Принцип действия устройства заключается в прогреве охладительной жидкости до рабочей температуры (60-70 градусов), во время которого расходный материал циркулирует по магистралям охлаждающей системы, разогревая двигатель.

Для постоянного поддержания необходимой температуры и своевременного отключения электроподогревателя используется терморегулятор или реле.

Полезно знать

Деактивация автомобильной системы электроподогрева производится посредством размыкания контактов, которое приводит к прекращению подачи электричества на устройство. При снижении температурного уровня реле опять включает помпу.

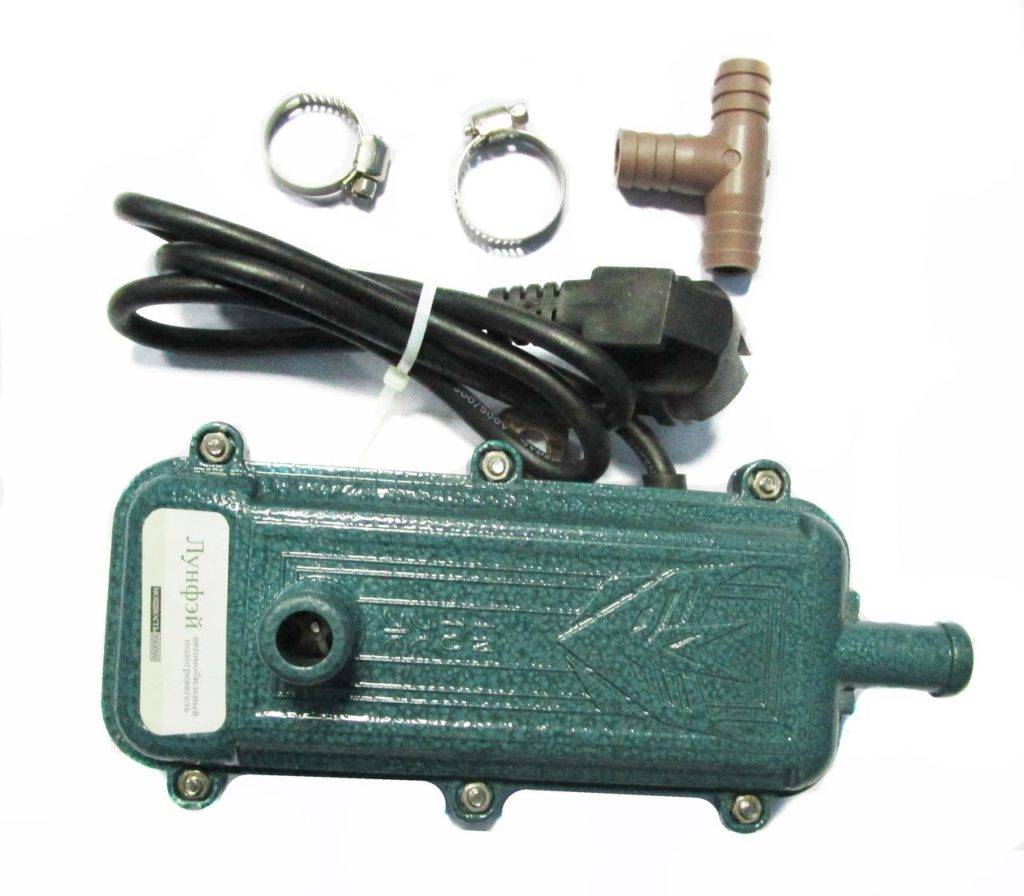

Электрические предпусковые подогреватели на 220 Вольт

Электрический подогреватель имеет простое устройство. Нагреву подвергается охлаждающая жидкость – впоследствии она, перетекая по трубкам системы охлаждения, прогревает мотор машины. Чаще всего электрический подогреватель имеет шнур, подключаемый к розетке 220 вольт и нагревательный элемент.

Устройство, в зависимости от комплектации, оснащается приспособлением, для подзарядки аккумуляторной батареи машины, таймером с терморегулятором, вентилятором, пультом ДУ.

Установка такого приспособления достаточно проста, и не требует посещения специализированного сервисного центра. Чтобы ее выполнить, потребуется осуществить следующий порядок действий:

Слить не менее 2 литров антифриза.
Отключить патрубок от печки.
Вмонтировать подогреватель. Для этого используют комплектный кронштейн подогревателя.
Подключить автомобильный подогреватель к печке, используя шланги.
Присоединить патрубки к печке, выполнить сборку всей системы.
Залить тосол либо антифриз.

Что касается нюансов использования, то, в большинстве случаев, для полного разогрева мотора, нужно не более 30 минут. Однако при чрезмерно низких температурах, время увеличится до 1–2 часов. Устройство разогрева, которое подсоединено к автомобильной печке, прогревает мотор, подключенные к нему системы, и салон транспортного средства. Подогреватель необходимо использовать только в том случае, если температура воздуха не превышает -5 градусов. В остальных случаях, использовать систему подогрева транспортного средства нет нужды.

Средняя стоимость электрического подогревателя, варьируется в диапазоне от 1000–5000 рублей, в зависимости от бренда, страны-производителя и функционала.

Установка подогревателя тосола

Разбор установки данного устройства будет производится на примере модели ВАЗ. Для корректной установки необходимо иметь:

Тосол Тару для того, чтобы слить старую охлаждающую жидкость Фирменные хомуты Подогреватель Шланги охлаждающей системы (армированные)

Для установки подогревателя необходимо произвести следующие действия:

Сначала необходимо отсоединить провода от аккумулятора. Далее нужно произвести слитие старого тосола в тару После этого следует снять крышку заборного штуцера у насоса для топлива и на ее место прикрепить шланг, который входит в комплект подогревателя. Нельзя допускать образования пузырей и воздушных прослоек На болт подвески мотора нужно произвести установку прибора. Чтобы это сделать, надо снять гайку на данном болте и произвести монтаж кронштейна для крепления подогревающего элемента. Крепление конструкции производится штатной гайкой. К установленному кронштейну следует присоединить подогревательный блок Далее следует произвести подсоединение подогревателя тосола к охлаждающей системе автомобиля. Для этого нужно снять крышку расширительного бака. Затем перекрыть отопительный кран. Выходной патрубок нагревательного устройства соединяется со шлангом печки от штуцера мотора. Получившуюся конструкцию следует обвязать хомутом Патрубок насоса охлаждающей системы автомобиля соединяется с входящим патрубком нагревателя. Также закрепите конструкцию хомутом. Шланг следует положить по правой стороне брызговика крыла Если имеет место быть двигатель с инжектором, то питательный элемент подогревателя следует протянуть от трубопровода для слива. Чтобы эту операцию осуществить, надо отвернуть шланг слива, поставить на его место штуцер с плотной прокладкой. Фильтр же устанавливается прямиком в штуцер. Фильтр с топливным патрубком соединяется посредством шланга. Произведенные соединения подлежат обязательной фиксации Если имеет место быть карбюраторный тип мотора, то прибор питания подключается к входящему штуцеру бензонасоса по вышеописанному методу Далее труба отвода газовых выработок надевается на штуцер выхлопа подогревателя. Соединение подвязывается хомутами. Труба направляется в ту сторону, которая является противоположной к направлению движения транспортного средства. Труба крепится посредством болтов на кронштейн цилиндрового блока Точно так же производится установка воздушной трубы на подогреватель охлаждающей жидкости. Наконечник следует установить как можно выше, но он не должен мешать механизму открытия и закрытия капота Пульт управления данным устройством следует закрепить винтом или саморезом к панели приборов. Провода следует проложить сквозь специальные отверстия в щитке. Контакты нужно присоединить к гнездам колодок на подогревателе После этого следует произвести подводку питания электричества к гнездам под номерами один, два, три и четыре колодки ХS 4 И наконец, необходимо произвести заливку тосола. Провода к аккумуляторной батарее устанавливаются на прежнее место. Далее следует повернуть отопительный кран вправо до упора и включить двигатель. Рекомендуется сразу же произвести проверку соединений устройства на наличие течи

Выключите двигатель и долейте необходимое количество тосола При работе следует уделять пристальное внимание технике безопасности. Прокладка проводов и шлангов должна осуществляться таким образом, чтобы не получались перегибы и микротрещины Кстати, рекомендуется также произвести замену штатных шлангов на фирменные армированные

Истории наших читателей

Уделите особое внимание вопросам безопасности эксплуатации предпускового подогревателя двигателя. Сибирь-М Приборы отечественного производителя марки Сибирь-М, Альянс, Страт имеют меньшую стоимость при идентичных технических характеристиках

Предпусковые подогревы двигателя бывают автономные устройства для подогрева двигателя, которые могут работать самостоятельно и зависимые устройства, которые не могут подогревать двигатель без сторонней помощи В этой статье пойдет речь о зависимых подогревах двигателя, а точнее о подогреве двигателя от розетки. В этой статье рассмотрим подогрев двигателя с помощью ТЭНа от В.
А заодно — об особенностях эксплуатации предпускового механизма. Поэтому перед приобретением предпускового подогревателя следует в первую очередь уточнить, для какой марки авто он подходит.
Одно из преимуществ — невысокая стоимость и простота, потому установить такое устройство на свое авто сможет практически каждый желающий; автономные предпусковые подогреватели, для работы которых не требуется подключение к электросети.
Его размер в конечном счете влияет на скорость циркуляции потока.
После проведения данных манипуляций агрегат считается полностью готовым к применению. Дополнительно предпусковой подогреватель двигателя Webasto В выпускается с вентиляторами.
Все вариации электрического предпускового подогревателя двигателя для дизеля или бензина функционируют по единому принципу: сетевой провод подключается к розетке; нагревательный элемент получает электроэнергию и включается, вмести с ним одновременно запускается помпа; циркулирующая по патрубкам охлаждающая жидкость получает тепловую энергию и нагревается; теплоноситель проходит по шлангам двигателя, головке, тем самым прогревая его. Всем привет!
Их предназначение — поддержание определенного температурного режима непосредственно в блоке цилиндров.
Установка предпускового подогревателя старт-м 1.5 кВт на Форд Транзит 2.5 турбо дизель

Другие разновидности предпусковых подогревателей

Кроме электрических нагревателей, выпускаются также другие устройства, отличающиеся принципом действия. Главным их преимуществом является полная автономность работы.
