Элементы цепи зажигания
Схема зажигания является важной частью электрики скутера, без правильной сборки которой он просто не поедет. В схему входит катушка, свеча, коммутатор, генератор, модуль зажигания CDI
Последний имеет вид небольшого блока, с одной стороны он пластиковый, с другой залит компаундом. Именно по этой причине при выходе блока из строя его меняют полностью, не пытаясь разобрать.
Модуль CDI имеет выходы для подключения пяти проводников. Он находится обычно достаточно близко к аккумулятору, может крепиться на раму скутера или иметь специальную ячейку. Чаще всего блок CDI находится ближе к дну транспортного средства, поэтому достать его непросто. Без этого элемента система работать не будет.
Реле регулятор
Реле-регулятор в просторечье называют стабилизатором. Этот элемент нужен для того, чтобы выпрямить напряжение и стабилизировать его до нужного уровня, который подходит дл работы электроприборов скутера. Искать его в китайских и многих японских моделях нужно в передней части транспортного средства, обычно под обтекателем. При работе радиатор детали сильно нагревается, поэтому его размещают там, где он сможет получать воздушное охлаждение.
Генератор при работе выдает переменный ток, который поступает сначала на реле-регулятор, а потом уже двигается дальше. Реле преобразовывает переменное напряжение в постоянное, кроме этого, стабилизирует напряжение до 13,5-14,8 Вольт. Если напряжение будет меньше, аккумулятор не сможет заряжаться, если больше, велик риск выхода из строя электросистемы.
К регулятору обычно подходит 4 провода. Они отличаются по цвету, на стандартной схеме зеленый провод всегда является массой. Красный находится под постоянным напряжением. Белый подает на реле регулятора напряжение, выдаваемое генератором: это переменный ток. Желтый провод тоже идет от генератора к реле-регулятору. Реле преобразует напряжение, превращая его в пульсирующее. После этого напряжение идет на осветительные приборы, которые являются наиболее мощными потребителями. Некоторые модели имеют светящуюся приборную панель, дополнительное освещение, ходовые огни или иные типы подвески. Все это питается этим же проводом.
Нельзя стабилизировать напряжение, которое служит для питания ламп. Его можно лишь ограничить при помощи реле-регулятора до уровня 12 В. Даже при работе на небольших оборотах генератор выдает чрезмерно большое напряжение, которое не подойдет для работы ламп и иных осветительных приборов. Если реле-регулятор будет неисправен, могут сгореть габариты или лампы, которые будут в этот момент включены.
Однако само по себе устройство не отличается особенной сложностью. Если его разобрать, внутри можно обнаружить печатную плату, электронную схему с тиристором BT151-650R, диодный мост, для которого используются диоды 1N4007, один мощный диод 1N5408, кроме этого, присутствуют элементы обвязки, которые включают следующее: SMD-транзисторы небольшой мощности, конденсаторы электролитические, стабилитрон и различные резисторы. Именно эта простота приводит к тому, что реле часто не выдерживает больших нагрузок и ломается. Поэтому не повредит иметь запасное и возить его с собой: меняется оно быстро.
Электрическая проводка
В любом транспортном средстве важна правильно подключенная проводка из качественных проводов. Можно купить готовую или собрать ее самостоятельно, однако рекомендуется соблюдать цвета, это поможет разобраться, что куда идет в случае необходимости ремонта.
Замок зажигания и его особенности
Все вышеперечисленные элементы системы зажигания объединяются в одну систему, которая управляется при помощи замка зажигания. Данная деталь имеет ключ для удобства. По сути это переключатель, который можно ставить в разные позиции.
Чаще всего замок имеет три положения работы, так как является универсальным для большого количества техники, но применяют в схемах обычно два положения. Первое положение вызывает замыкание красного и черного провода, что позволяет напряжению попасть с аккумуляторной батареи в электроцепь. После можно пользоваться стартером и запускать двигатель. Второе положение, наоборот, прерывает цепь что приводит к отключению аккумулятора и выключению двигателя. Если замок неисправен, а скутер надо завести, можно просто соединить два провода вместе.
Электрика и электрооборудование скутера
Всем владельцам китайских скутеров посвящается…

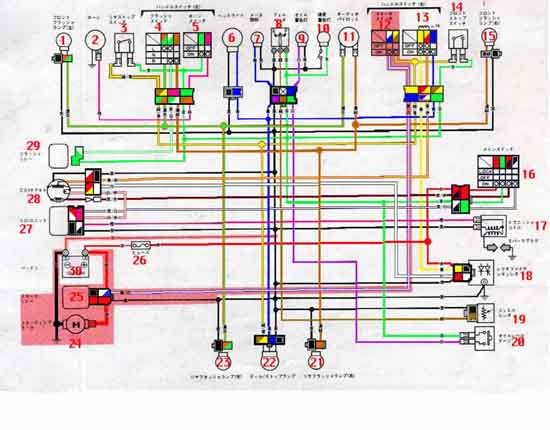

Для начала хотелось бы представить схему электропроводки китайского скутера.
Поскольку все китайские скутеры весьма похожи как сиамские близнецы, то и электрическая схема у них практически ничем не отличается.
Схем найдена в интернете и является, на мой взгляд, одной из самых удачных, так как на ней показан цвет соединительных проводников. Это значительно упрощает схему и делает её чтение более комфортным.
(Кликните по картинке для увеличения. Изображение откроется в новом окне).
Стоит отметить, что в электрической схеме скутера, так же как и в любой электронной схеме, есть общий провод. У скутера общим проводом является минус (–). На схеме общий провод показан зелёным цветом. Если посмотреть повнимательнее, то можно заметить, что он соединён со всем электрооборудованием скутера: фарой (16), реле поворотов (24), лампой подсветки приборной панели (15), индикаторными лампами (20, 36, 22, 17), тахометром (18), датчиком уровня топлива (14), звуковым сигналом (31), задним габаритом/стоп-сигналом (13), пусковым реле (10) и другими приборами.
Для начала давайте пробежимся по основным элементам схемы китайского скутера.
Замок зажигания.
Замок зажигания (12) или «Главный выключатель». Замок зажигания представляет собой не что иное, как обычный многопозиционный переключатель. Несмотря на то, что у замка зажигания 3 положения, в электрической схеме используется всего 2.
При первом положении ключа замыкается красный и чёрный провод. При этом напряжение от аккумулятора поступает в электроцепь скутера, скутер готов к запуску. Также готовы к работе индикатор уровня топлива, тахометр, звуковой сигнал, реле-поворотов, схема зажигания. На них подаётся напряжение питания от аккумулятора.
В случае неисправности замка зажигания его можно смело заменить каким-нибудь переключателем вроде тумблера. Тумблер должен быть достаточно мощный, ведь через замок зажигания, по сути, коммутируется вся электроцепь скутера. Конечно, можно обойтись и без тумблера, если ограничиться замыканием красного и чёрного провода, как это когда-то делали герои голливудских боевиков .
В двух остальных положениях происходит замыкание чёрно-белого провода от модуля зажигания CDI (1) на корпус (общий провод). При этом работа двигателя блокируется. В некоторых моделях скутеров для блокировки двигателя предусмотрена кнопка стоп-двигатель (27), которая также, как и замок зажигания соединяет бело-чёрный и зелёный (общий, корпусной) провод.
Проверка питания коммутатора типа DC CDI
Если у вас провод высоковольтной катушки генератора висит без дела (при условии, что так все и было с завода, а не после вмешательства какого-нибудь «гуру») — переключаем тестер в режим измерения постоянного тока на диапазон 20 V. Ищем на коммутаторе провод питания. Обычно это провод черного или серого цвета, касаемся одним щупом массы, другим — провода питания:
- Если на дисплее пойдут нули — ищите обрыв в проводке питания
- Если напряжение будет значительно меньше 12v — ищите окисления или проверьте заряжен ли у вас аккумулятор
- Если напряжение будет 12v или немного больше, то с питанием все в порядке и можно проводить проверку дальше
Элементы цепи зажигания
Система зажигания является важным элементом в работе всего скутера. От нее зависит формирование искры и точно рассчитанный импульс, который поджигает топливо.
В состав схемы зажигания скутера входит множество компонентов, которые отвечают за определенную работу.
Модуль зажигания CDI
Первым в списке элементов стоит модуль CDI. Эта аббревиатура означает Capacitor Discharge Ignition — зажигание от разряда конденсатора.
Модуль коммутатора выполнен в неразборной коробке, поэтому при выходе его из строя он меняется на новый. К нему подключается 5 проводов, разведенных по всей схеме зажигания скутера.
Блок запрятан внутри скутера, подобраться к нему не просто. Пластиковые накладки придется полностью демонтировать.
Катушка зажигания
Назначение этого компонента – быстрый импульс высоковольтного напряжения по сигналу коммутатора. Оно поступает прямо на свечу, где преобразуется в искру.
Находится катушка с правой стороны скутера — китайца и крепится к его несущей конструкции. Распознать ее просто – она выполнена в виде пластиковой бочки. С обратной стороны находится подключенный толстый провод. Именно он переносит разряд по схеме от трансформатора на свечу.
Для защиты от попадания грязи и пыли катушка помещена в резиновый чехол.

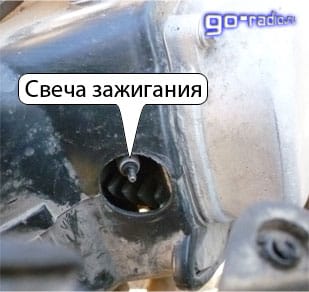

Свеча зажигания
Ее функция проста – образовать искру и поджечь смесь внутри цилиндра. В скутере используется свеча типа А7ТС.
Ее положение скрыто от глаз, но опытные владельцы знают, где ее искать. Пройдя по высоковольтному проводу, доходим к блоку двигателя и колпачку свечи.
Резиновый уплотнитель защищает контакт от случайного электрического пробоя. Снимается небольшим усилием по направлению к себе. Сильно дергать за провод не стоит – колпачок может оторваться.
Выкручивается свеча торцовым ключом. После извлечения нужно осмотреть цвет контактов, их состояние. Показатель хорошей работы двигателя – коричневый оттенок без следов нагара. Отклонение от нормы свидетельствует о сбоях в работе карбюратора.
Стартер
Прибор служит для облегченного запуска двигателя скутера, без использования кик-педали. Стартер размещается в средней части мопеда, возле двигателя. Чтобы его открыть, необходимо снять декоративный пластик.
Подключается стартер через пусковое реле, которое находится на раме скутера.
Датчик и индикатор топлива
Датчик измеряет количество бензина в баке и сигнализирует о необходимости заправки. Он находится в самом баке и соединен тремя проводами.
Индикатор напрямую связан с датчиком. Оба питаются стабилизированным током с выпрямителя. Если наблюдаются проблемы в работе индикатора, следует проверить подключение к схеме.
Напряжение подается только при включенном замке зажигания.
Реле поворотов
Прерыватель служит для управления фонарями поворотов. При замыкании кнопки, реле выдает импульсы тока, частотой 1 Гц.
Находится блок под панелью приборов. Чтобы поменять реле нужно снять пластмассовую защиту.
Коммутация схемы не представляет сложности. При правом повороте, напряжение течет по синему проводу, который отвечает за соответствующие лампы. Левое положение переключателязамыкает серую шину на оранжевую.
Параллельно к магистралям схемы поворотов подключены дублирующие лампы на панели приборов. Они сигнализируют о включенных лампах с конкретной стороны скутера.
Звуковой сигнал
Назначение звукового клаксона понятно всем. На скутере он расположен возле реле-ограничителя.
Питается сигнал постоянным током через замок зажигания и активируется кнопкой на руле мопеда. Компонент является неразборным, поэтому при выходе из строя его меняют полностью.
Доработка штатного света на скутере
Доработка штатного света на скутере (на примере Daelim S-five)
В моем случае на скутере стояла родная лампа 35/35 Ватт с цоколем ba20d.
Замена — Philips BlueVision Ultra Blue 4000 Kelvin со стандартным автомобильным цоколем Н4.
Продается в блистерной упаковке по 1 шт. Очень удобно т.к. нужды покупать комплект из двух штук на скутер нет никакой. стоимость одной такой лампы около 40грн.
Юбку гологенки убираем (срезаем/стачиваем/откусываем).
В моем случае она мешает установить лампу в держателе в нужном положении.
Но делать это нужно очень аккуратно чтобы не повредить колбу. И браться руками за нее кстати тоже не желательно.
Держатель лампы отсоединяем от отражателя и разширяем натфилем/напильником до нужных размеров.
Подгоняем все так, чтобы нити накала новой лампы были на том же месте, что и у старой лампочки
Это очень важно. Иначе теряется фокус
Укрепляем лампу в держателе и фиксируем.
Подключаем клемники к контактам лампы.
Ставим держатель с лампой на место в отражатель.
Возможно прийдется еще донастраивать лампу, двигать ее чтобы попасть в фокус и добиться ровного светового пятна. (я например снимал пластик и фару раз 10)
Но результат потрясающий. Родная 35-ваттная лампочка и рядом не лежала. Отражатель не плавится. Мало того, габаритный светодиод, который находится в непосредственной близости с лампой чувствует себя хорошо. Свет ярко белый (почти на всем диапазоне оборотов. на холостых слегка желтеет, но после 3000 об/мин становится полностью белым), освещаемость — просто великолепная. С таким комплектом на 50 кубовом скутере может поспорить разве что ксенон.
Для городской езды ближнего света более чем достаточно. Дальний очень мощный поэтому использую его только на пустых, неосвещенных улицах и для моргания.
Немного больше разница между ближним и дальним светом у Филипса, в отличие от мотолампочки. Имеется ввиду разница в дальности освещения. Расстояние между нитями накала ближнего и дальнего у блувижна больше чем в родной лампочке.
Еще замечу, чтобы полностью почувствовать всю прелесть галогеновой лампы большей мощности нужно обязательно ставить ручной пусковой обогатитель. (в моем случае плюс к этому еще переделана вся оптика на светоодиоды)
Я одно время поездил и с электрическим пусковым обогатителем — это совсем не то:
— яркость заметно хуже
— свет желтый, белеет только на самых высоких оборотах
— при работе стопсигнала желтеет еще сильнее
Мои результаты на фото:
Замечу, что вышеописанное можно проделывать только на скутерах, где на питание габаритов, головного света, приборки и т.п. приходит хоть и переменные, но СТАБИЛИЗИРОВАННЫЕ 12 Вольт. в противном случае нужно делать стабилизатор-выпрямитель.
Обзор скутера Yamaha BWs 50/100
Yamaha, одна из немногих японских компаний, которая производит двухместные скутеры. Всем известные японские скутеры 50 кубов BWs были первыми в линейке этих уникальных внедорожников
Отличная проходимость, простое управление, хорошая маневренность и достаточно большая база, заложенные в основу конструкции скутеров BWs, быстро привлекли внимание покупателей
Скутеры сразу поступили на авторынок, модели100 кубов BWs, практически не отличающиеся от скутеров BWs 50. У них одинаковые: подвеска, колеса, тормоза, трансмиссия, карбюратор и система запуска двигателя.
Основное отличие у этих моделей в объемах 50 и 100см?.. Тип двигателя B109E 2х-тактных, одноцилиндровых. Соответственно параметры мощности и экономичности у них разные. Для скутера BWs 50расход скутера не превышает 1,6л на 100км, для BWs 100 расход может составить 3,1л. Максимальная мощность 50 кубового мотора 6,8л.с, а 100 кубового 11л.с.
Проводя обзор скутеров BWs 50/100 можно отметить у них особенности типичных внедорожников:
- всепогодные шины
- мощный передний тормоз
- подседельный отсек для шлема
- двойные передние фары.
Современный обзор скутеров модельного ряда BWs, российских любителей мототехники не радует, поскольку Yamaha последнее время модели 50/100не выпускает. Производство переориентировано на выпуск более мощных внедорожников, с объемом в 125см?, которые пока в Россию не поставляются.
Технические характеристики скутеров BWs 50/100:
| Длина — 1890мм Ширина — 660мм Высота — 1115мм Высота по сидению — 765мм База — 1270мм Дорожный просвет — 119мм Топливный бак — 7,0л Масляный бак — 1,2л Подвеска передняя — телескопическая, ход 70мм Подвеска задняя — маятниковая, ход 55мм Дисковый передний тормоз —150мм Барабанный задний тормоз — 130мм Шина передняя — 120/90R10 Шина задняя — 130/90 R10 | Двигатель— B109E CDI Охлаждение — воздушное Объем — 50/100см? Цилиндр — диаметр 40/52мм Ход поршня — 39,2/ 47,6мм Компрессия — 7,3 Мощность max— 6,8/ 11л.с. на 6500об/мин Крутящий момент — 0,71/1,1 H*м на 6000об/мин Скорость max — 60/80км/час Система смазки раздельная Карбюратор VM16SS Электростартер кик-стартер Вариатор Полная масса — 95кг |
Скутеры BWs 50/100 выпускались в Японии до 2005года, потом производство было передано в Китай.
Электрика и электрооборудование скутера
Всем владельцам китайских скутеров посвящается…
Для начала хотелось бы представить схему электропроводки китайского скутера.
Поскольку все китайские скутеры весьма похожи как сиамские близнецы, то и электрическая схема у них практически ничем не отличается.
Схем найдена в интернете и является, на мой взгляд, одной из самых удачных, так как на ней показан цвет соединительных проводников. Это значительно упрощает схему и делает её чтение более комфортным.
(Кликните по картинке для увеличения. Изображение откроется в новом окне).
Стоит отметить, что в электрической схеме скутера, так же как и в любой электронной схеме, есть общий провод. У скутера общим проводом является минус (—). На схеме общий провод показан зелёным цветом. Если посмотреть повнимательнее, то можно заметить, что он соединён со всем электрооборудованием скутера: фарой (16), реле поворотов (24), лампой подсветки приборной панели (15), индикаторными лампами (20, 36, 22, 17), тахометром (18), датчиком уровня топлива (14), звуковым сигналом (31), задним габаритом/стоп-сигналом (13), пусковым реле (10) и другими приборами.
Для начала давайте пробежимся по основным элементам схемы китайского скутера.
Замок зажигания.
Замок зажигания (12) или «Главный выключатель». Замок зажигания представляет собой не что иное, как обычный многопозиционный переключатель. Несмотря на то, что у замка зажигания 3 положения, в электрической схеме используется всего 2.
При первом положении ключа замыкается красный и чёрный провод. При этом напряжение от аккумулятора поступает в электроцепь скутера, скутер готов к запуску. Также готовы к работе индикатор уровня топлива, тахометр, звуковой сигнал, реле-поворотов, схема зажигания. На них подаётся напряжение питания от аккумулятора.
В случае неисправности замка зажигания его можно смело заменить каким-нибудь переключателем вроде тумблера. Тумблер должен быть достаточно мощный, ведь через замок зажигания, по сути, коммутируется вся электроцепь скутера. Конечно, можно обойтись и без тумблера, если ограничиться замыканием красного и чёрного провода, как это когда-то делали герои голливудских боевиков
В двух остальных положениях происходит замыкание чёрно-белого провода от модуля зажигания CDI (1) на корпус (общий провод). При этом работа двигателя блокируется. В некоторых моделях скутеров для блокировки двигателя предусмотрена кнопка стоп-двигатель (27), которая также, как и замок зажигания соединяет бело-чёрный и зелёный (общий, корпусной) провод.
Генератор.
Генератор (4) вырабатывает переменный электрический ток для питания всех потребителей тока и зарядки аккумуляторной батареи (6).
От генератора отходит 5 проводов. Один из них подключен к общему проводу (раме). С белого провода снимается переменное напряжение и подаётся на реле-регулятор для последующего выпрямления и стабилизации. С жёлтого провода снимается напряжение, которое используется для питания лампы ближнего/дальнего света, которая установлена в переднем обтекателе скутера.
Также в конструкции генератора присутствует так называемый датчик холла. Электрически он не связан с генератором и от него идут 2 провода: бело- зелёный и красно —чёрный. Датчик холла подключен к модулю зажигания CDI (1).
Реле-регулятор.
Реле-регулятор (5). В народе может обзываться «стабилизатором», «транзистором», «регулятором», «регулятором напряжения» или попросту «реле». Все эти определения относятся к одной «железяке». Вот так выглядит реле-регулятор.
Реле-регулятор у китайских скутеров устанавливается в передней части под пластмассовым обтекателем. Само реле-регулятор крепится к металлическому основанию скутера для того, чтобы уменьшить нагрев радиатора реле при работе. Вот так выглядит реле-регулятор на скутере.
В работе скутера реле-регулятор играет весьма важную роль. Задача реле-регулятора заключается в том, чтобы переменное напряжение от генератора превратить в постоянное и ограничить его на уровне 13,5 — 14,8 вольт. Именно такое напряжение требуется для зарядки аккумулятора.
На схеме и на фото видно, что от реле-регулятора отходит 4 провода. Зелёный – это общий провод. О нём мы уже говорили. Красный – это выход плюсового постоянного напряжения 13,5 -14,8 вольт.
По белому проводу на реле регулятор поступает переменное напряжение от генератора. Также к регулятору подключен жёлтый провод, идущий от генератора. По нему на регулятор подаётся переменное напряжение от генератора. За счёт электронной схемы регулятора, напряжение на этом проводе преобразуется в пульсирующее, и подаётся на мощные потребитель тока – лампу ближнего и дальнего света, а также лампы подсветки приборной панели (их может быть несколько).
Технические характеристики модели bws ямаха
Скутер Ямаха БВС оснастили 100-кубовым двигателем. Совместная работа с вариатором позволяет скутеру очень быстро набирать разгон с места. Карбюраторный двигатель способен выдать мощность от 9 до 11 л.с., чего вполне хватит для городских реалий. Производитель представил и маломощную модель, объем двигатель которой 50 кубов, способный выдавать порядка 6,5-7 л.с. Задняя подвеска относится к разряду маятниковых, которую оснастили барабанным механизмом. Спереди расположили дисковый тормоз. Передняя подвеска относится к разряду телескопических.
Для езды по бездорожью, специалисты из Yamaha оснастили модель всем необходимым:
- Две передних фары, способные осветить дорогу на очень дальнее расстояние;
- Жесткий передний тормоз;
- Всесезонные шины, которые удивляют качественным сцеплением с любой дорожной поверхностью, будь то асфальт или же грязь.
Следует отметить такой фактор, как расход топлива: на 100 — кубовом моторе, скутер будет расходовать порядка 3 литров топлива, тогда как на 50 — кубовом – всего 1,5-1,6 литров на 100 км. Размеры топливных баков тоже отличаются – на более сильной модели установлен бак, объем 7 литров, на маломощной модели – 4 литра.
Технические характеристики модели bws ямаха
Скутер Ямаха БВС оснастили 100-кубовым двигателем. Совместная работа с вариатором позволяет скутеру очень быстро набирать разгон с места. Карбюраторный двигатель способен выдать мощность от 9 до 11 л.с., чего вполне хватит для городских реалий. Производитель представил и маломощную модель, объем двигатель которой 50 кубов, способный выдавать порядка 6,5-7 л.с. Задняя подвеска относится к разряду маятниковых, которую оснастили барабанным механизмом. Спереди расположили дисковый тормоз. Передняя подвеска относится к разряду телескопических.
Для езды по бездорожью, специалисты из Yamaha оснастили модель всем необходимым:
- Две передних фары, способные осветить дорогу на очень дальнее расстояние;
- Жесткий передний тормоз;
- Всесезонные шины, которые удивляют качественным сцеплением с любой дорожной поверхностью, будь то асфальт или же грязь.
Следует отметить такой фактор, как расход топлива: на 100 — кубовом моторе, скутер будет расходовать порядка 3 литров топлива, тогда как на 50 — кубовом – всего 1,5-1,6 литров на 100 км. Размеры топливных баков тоже отличаются – на более сильной модели установлен бак, объем 7 литров, на маломощной модели – 4 литра.
Генератор
Владельцы 50cc, знакомые с устройством самоката, сразу поймут назначение этого устройства. Он генерирует переменный электрический ток, который питает мопед при работающем двигателе. Однако вторая основная задача — зарядить аккумулятор во время работы. Это означает, что аккумулятор поддерживает работу оборудования при выключенном двигателе, а затем берет на себя генератор.
Подключение производится по следующему принципу. От генератора отходят несколько проводов. Минусовая шина крепится к раме самоката. На белом проводе появляется переменное напряжение, которое сразу отправляется на выпрямление и стабилизацию.
На схеме подключения желтый провод подает питание на ближний и дальний свет. Дополнительно в корпусе генератора размещен датчик Холла. Его задача — генерировать импульсы, контролирующие искрообразование. Он электрически не подключен к генератору, к нему подключены бело-зеленый и красно-черный провода. Датчик подключен к блоку CDI.
Стелс Тактик 50: дешевле только пешком
Мототехника самой бюджетной категории всегда будет популярной и востребованной. Лёгкий скутер Stels Tactic 50 – отличный тому пример, благодаря низкой цене он производился много лет.
Скутер Стелс Тактик 50 не блистал впечатляющими техническими характеристиками, броским дизайном или иными достоинствами ещё в тот момент, когда только поступил в продажу. Почему же он стал так популярен? Всё просто – дилеры предлагали его по очень низкой цене, и это привлекло большое количество экономных покупателей, для которых стоимость покупки и содержания имеет первостепенное значение. За минувшие годы были распроданы десятки тысяч экземпляров этой модели, и многие из них до сих пор на ходу, потому что проблем с запчастями нет, а бюджетная мототехника всегда актуальна.
Проверка питания коммутатора типа DC CDI
Если у вас провод высоковольтной катушки генератора висит без дела (при условии, что так все и было с завода, а не после вмешательства какого-нибудь «гуру») — переключаем тестер в режим измерения постоянного тока на диапазон 20 V. Ищем на коммутаторе провод питания. Обычно это провод черного или серого цвета, касаемся одним щупом массы, другим — провода питания:
- Если на дисплее пойдут нули — ищите обрыв в проводке питания
- Если напряжение будет значительно меньше 12v — ищите окисления или проверьте заряжен ли у вас аккумулятор
- Если напряжение будет 12v или немного больше, то с питанием все в порядке и можно проводить проверку дальше
Оплата через PayPal
После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку “Create an Account (Создать аккаунт)” – на рисунке показано стрелочкой.
После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.
После указания данных, необходимых для осуществления платежа, надо нажать на кнопку “Pay Now (Оплатить)”.
Разборка карбюратора Yamaha Jog
- Сначала вам нужно отсоединить бензиновый шланг, предварительно приготовив отдельный резервуар с топливом.
- Далее необходимо снять основные винты – дросселя и качества смеси.
- Следующим этапом будет снятие основных деталей – дросселя, диффузора и пружины.
- Также необходимо снять пусковой обогатитель и поплавковую камеру.
Ниже схема деталей карбюратора Ямаха Джог, показанная в разобранном виде.
Если вы разобрали карбюратор, то вам необходима чистка каналов и других деталей. О чистке стандартного карбюратора говориться в этой статье: как почистить карбюратор. Но какая нужна регулировка этого карбюратора?
