Проверка системы охлаждения двигателя: диагностика возможных неисправностей

Диагностирование системы охлаждения двигателя

Общее диагностирование технического состояния системы охлаждения заключается в определении ее герметичности и теплового баланса.

Заключение о герметичности системы делают, визуально убедившись в отсутствии утечки ОЖ при работающем и неработающем двигателе, а также по скорости убывания жидкости из расширительного бачка в процессе эксплуатации автомобиля.

О тепловом балансе системы судят по времени прогрева двигателя и поддержанию его номинальной рабочей температуры при нормальной нагрузке. Проверку производят с помощью указателя температуры охлаждающей жидкости.

Работа системы охлаждения считается удовлетворительной, если температура двигателя удерживается в пределах 85…95 °С при движении нагруженного автомобиля со скоростью около 90 км/ч.

Проверить общее состояние системы охлаждения и найти конкретные места утечки ОЖ можно при подаче воздуха под небольшим давлением в систему охлаждения.

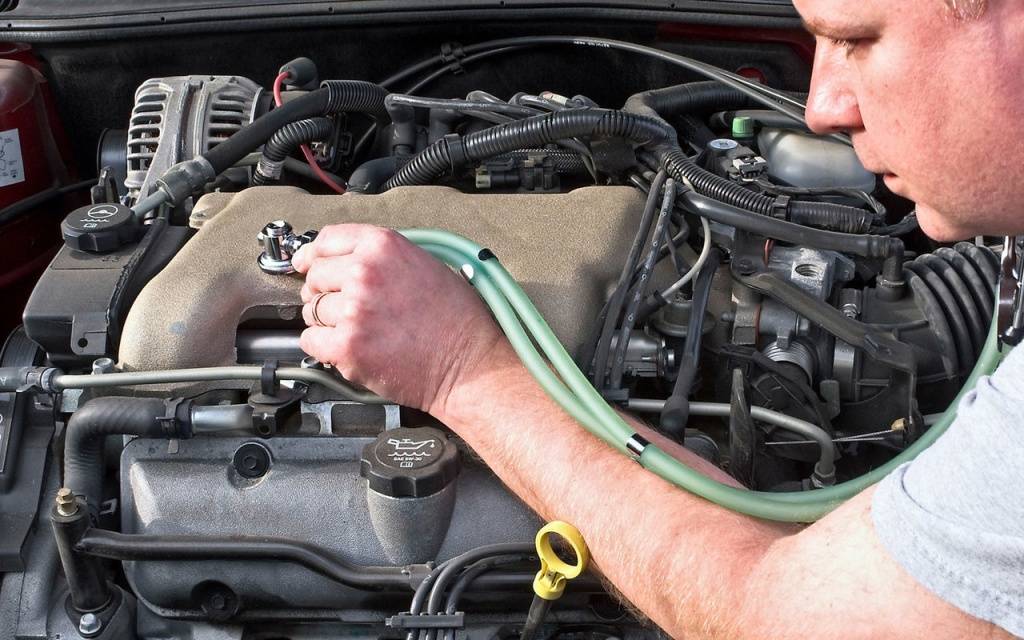

Для проверки герметичности системы охлаждения можно использовать воздушную сеть (рис. 1, а), а в случае ее отсутствия, воздушный насос (рис. 1, б), которые подсоединяют к пробке расширительного бачка или радиатора.

С помощью редуктора или насоса поднимают давление до величины давления открытия пробки расширительного бачка (0,09…0,13 МПа) в течение 2 мин. Следят за показанием манометра: давление должно быть стабильным, в противном случае визуально определяют утечки ОЖ или проверяют охладители отдельных составных частей двигателя (системы рециркуляции, радиатор охлаждения масла и т.д).

Причиной быстрого убывания ОЖ в системе может быть неправильная работа клапана пробки расширительного бачка и ее недостаточная герметичность. При появлении этой неисправности необходимо проверить состояние клапана пробки и давление его открытия (значение давления указано в технических характеристиках данного двигателя).

Рис. 1. Проверка герметичности системы охлаждения с использованием воздушной сети (а) и воздушного насоса (б): 1 — пневморедуктор; 2 — манометр; 3 — герметизирующая насадка; 4 — радиатор; 5 — насос; 6 — пробка расширительного бачка

Работоспособность радиатора определяют по разности температур ОЖ в его верхней и нижней части, которая должна быть в пределах 8…12 °С. Уменьшение разности температур указывает на наличие накипи в трубках радиатора или на его загрязнение.

При проверке термостата его снимают с двигателя и помещают в емкость с жидкостью, имеющей температуру окружающего воздуха. Можно использовать обычную воду, но, учитывая, что температура ОЖ в современных двигателях может превышать 100 °С, желательно применять технический глицерин, температура кипения которого выше. В случае же использования воды можно установить только начало открытия клапана. Жидкость постепенно нагревают; при температуре 70…80 °С (в зависимости от модели двигателя) должно начаться открытие клапана термостата. За температуру начала открытия принимается та, при которой ход клапана, расположенного со стороны входного патрубка радиатора, составляет 0,1 мм. Для более точного определения величины хода можно использовать индикатор часового типа на кронштейне. Дальнейшее повышение температуры до 90…110 °С (в зависимости от модели двигателя) должно привести к полному открытию клапана (6…8 мм). Если после проведения вышеописанной проверки установлено, что термостат не удовлетворяет указанным условиям, его заменяют новым, так как ремонту он не подлежит.

При появлении утечки ОЖ из радиатора, если найти место утечки не представляется возможным, радиатор проверяют на герметичность. Существуют два способа проверки: непосредственно на автомобиле и при снятом радиаторе.

При проверке на автомобиле радиатор заполняют водой, все патрубки закрывают заглушками, оставив один открытым (через него в радиатор подают воздух под давлением примерно 0,1 МПа). По месту появления воды и определяют место утечки.

Однако из-за сложности доступа к радиатору удобнее проверять его, сняв с автомобиля. После снятия закрывают заливную горловину и все патрубки радиатора, оставив один открытым, через него подают в радиатор воздух под давлением примерно 0,1 МПа. Радиатор помещают в ванну с водой и наблюдают за появлением пузырьков воздуха, которые и укажут точное место утечки.

Жидкостный насос проверяют на отсутствие утечек через нижнее контрольное отверстие. Если при работе насос издает шум, проверяют также его осевой люфт. При появлении утечки ОЖ из жидкостного насоса, шума при работе и увеличенного осевого люфта насоса, его снимают с двигателя, разбирают, проверяют и при необходимости ремонтируют или заменяют насос.

Проверку электрических элементов системы охлаждения проводят с помощью сканеров и тестеров.

Диагностика системы питания

Назначением системы питания является хранение топлива, его очистка и своевременная подача в цилиндры двигателя. Из этого следует, что основными элементами системы являются:

  • топливный бак;
  • топливный насос;
  • фильтры очистки топлива;
  • трубопроводы и магистрали;
  • механизм подачи (карбюратор, инжектор, ТНВД);
  • форсунки – для дизельных и инжекторных автомобилей;
  • впускной коллектор – для карбюраторных автомобилей и автомобилей с моноинжектором;
  • датчики и указатели.

Техническое состояние каждого элемента в отдельности и системы в целом влияет на устойчивость пуска и работы ДВС, тягово-скоростные характеристики, расход топлива, состав отработавших газов и прочие технико-эксплуатационные показатели. Неисправности системы питания, особенно те, которые могут повлечь переобогащение или переобеднение рабочей смеси или отклонение ее количества от установленной норы, способны существенно сказаться на ресурсе двигателя, приводя к ускоренному износу ЦПГ и клапанов

Поэтому важно выявлять и устранять проблемы на самых ранних стадиях

Общая диагностика системы питания проводится методом контрольной ездки или на стенде с беговыми барабанами – это позволяет определить основные количественные показатели, на основе которых выносятся предположения об исправности или неисправности конкретных узлов и деталей. Так, повышенный расход топлива при малой мощности может свидетельствовать о неисправностях или разрегулировке карбюратора (инжектора, ТНВД), малый расход и малая мощность, а также затрудненный пуск – о проблемах с топливным насосом, магистралями, фильтрами. Топливный бак, места стыковки и резиновые топливные трубки обязательно проверяют на наличие утечек. Контролируют исправность датчика уровня топлива. Если в системе применяется инжектор, зачастую проводится компьютерная диагностика его электронного блока.

Диагностирование системы охлаждения.

Первичная диагностика системы охлаждения проводится по внешним признакам. В таблице 3 представлены основные внешние признаки и соответствующие им неисправности системы охлаждения. Таблица 1. Основные внешние признаки и соответствующие им неисправности системы охлаждения.

ПризнакиНеисправности
Перегрев двигателяНизкий уровень охлаждающей жидкости. Ослабление привода водяного насоса. Нарушение герметичности водяного насоса. Неисправности привода вентилятора. Неисправности термостата. Засорение сердцевины радиатора. Загрязнение наружной поверхности радиатора. Засорение патрубков
Переохлаждение двигателяНеисправность термостата. Неисправность привода вентилятора. Неисправность указателя температуры. Неисправность датчика температуры
Наружная утечка охлаждающей жидкостиНарушение герметичности крепления патрубков. Повреждение патрубков. Нарушение герметичности центробежного насоса. Нарушение герметичности радиатора. Трещины в рубашке охлаждения. Прогорание прокладки головки блока цилиндров
Внутренняя утечка охлаждающей жидкостиТрещины в рубашке охлаждения. Прогорание прокладки головки блока цилиндров

При диагностировании системы охлаждения контролируют герметичность, натяжение ремня привода вентилятора, уровень жидкости в бачке радиатора, действие термостата, а также парового и воздушного клапанов радиатора.

Герметичность системы охлаждения проверяют при внешнем осмотре, однако для обнаружения негерметичности (с подтеканием жидкости во внутренние полости двигателя) применяют опрессовку, используя специальный прибор (например, К-437), с помощью которого оценивают также состояние парового и воздушного клапанов пробки радиатора (рис. 64). Прибор устанавливают на горловину радиатора вместо снятой пробки и насосом прибора создают избыточное давление 0,06-0,07 МПа, не допуская просачивания жидкости из системы.

Затем пускают двигатель и устанавливают минимальную частоту вращения коленчатого вала. При работающем двигателе стрелка манометра не должна колебаться, т. е.

давление в системе охлаждения должно быть постоянным. Затем проверяют работу парового и воздушного клапанов пробки радиатора. Номинальные значения давления открытия парового и воздушного клапанов пробки радиатора указываются в инструкции по эксплуатации автомобиля.

Прибор для проверки герметичности и давления в системе охлаждения: 1 – расширительный бачок; 2 – прибор для проверки герметичности системы охлаждения.

Существуют также многофункциональные установки для проверки систем охлаждения, позволяющие проверять герметичность и давление в системе охлаждения.

О неисправности жидкостного насоса свидетельствует шум в подшипниках вала крыльчатки и подтекание охлаждающей жидкости через контрольное отверстие в нижней части корпуса насоса.

Натяжение ремня привода насоса и вентилятора проверяют при помощи линейки и рейки или специальных линеек-динамометров. Рейку прикладывают к шкивам, между которыми находится проверяемая ветвь ремня. Линейку устанавливают перпендикулярно рейке в ее середине и надавливают ею на ремень с усилием 40 Н и определяют прогиб ремня (рис. 65). Прогиб ремня сравнивают с требуемым значением (указанном в руководстве по эксплуатации автомобиля).

Эффективность действия радиатора оценивают по перепаду температур в верхнем и нижнем бачках, который должен составлять 8-12° С. Засорение трубок радиатора и образование накипи вызывает отклонение перепада температур от этих значений.

Проверка работы термостата осуществляется при замедленном прогреве двигателя после его пуска или при его перегревании. Если термостат исправен, то во время прогрева двигателя верхний бачок радиатора остается холодным. Его нагрев должен ощущаться тогда, когда температура охлаждающей жидкости достигнет 70°С (по указателю). Для более точной проверки термостат вынимают, очищают от накипи и помещают в емкость с водой, после чего воду нагревают, контролируя температуру термометром. Моменты начала и полного открытия клапана термостата (определяемые с помощью специального индикатора) должны соответствовать 65-70°С и 80-85°С.

Как к нам добраться?

При движении от ул. Профсоюзная в сторону Ленинского проспекта. Вам необходимо пересечь перекресток с ул. Академика Волгина прямо и проехать до пешеходного светофора, за светофором через 50 метров будет поворот направо под шлагбаум (при въезде будет необходимо сказать охране, что Вы едете в Автотехцентр Авангард), далее движетесь прямо 150 метров и Вы приехали, Добро пожаловать!

При движении от Ленинского просп. по ул. Миклухо-Маклая в сторону ул. Профсоюзная. Перед пешеходным светофором (это первый светофор от Ленинского в сторону Профсоюзная) не доезжая до него 50 метров будет поворот налево под шлагбаум (при въезде будет необходимо сказать охране, что Вы едете в Автотехцентр Авангард), далее движетесь прямо 150 метров и Вы приехали, Добро пожаловать! Тел.

Общее диагностирование технического состояния системы смазки

Давление масла в системе смазки двигателя постоянно контролируется манометром и (или) контрольной лампой на панели приборов. В случае постоянного понижения давления масла необходимо убедиться в правильности показаний датчика и указателя, работа которых обычно основана на принципе изменения электрического сопротивления в цепи «датчик — указатель».

Для измерения давления масла в системе используют механический манометр или индикатор типа ИДМ-1 для дистанционного контроля избыточного давления жидкостей в системах топливоподачи, смазки и охлаждения двигателей внутреннего сгорания (ДВС).

Индикатор ИДМ-1 состоит из приемника указателя давления. С помощью штуцера его подсоединяют к главной масляной магистрали двигателя, обычно на место датчика давления масла, затем запускают двигатель и измеряют давление на прогретом двигателе во всех режимах его работы. Так, в режиме холостого хода давление в зависимости от модели двигателя должно быть в пределах 0,08…0,15 МПа, на повышенной частоте вращения коленчатого вала — 0,35…0,55 МПа. Частота вращения коленчатого вала может быть указана в технических характеристиках двигателей.

В случае отклонения давления от номинального неисправность следует искать в элементах системы смазки. При пониженном давлении масла надо проверить чистоту масляного фильтра и убедиться в отсутствии утечек масла. При прогретом двигателе фильтр должен быть теплым; если фильтр холодный, то это свидетельствует о его засорении (масло в таком случае проходит через редукционный клапан, минуя фильтр).

Производительность масляного насоса, которая характеризует степень износа шестерен и корпуса насоса, определяют на специальной установке (рис. 1) по развиваемому насосом давлению при определенном сопротивлении на выходе. Включив электромеханический привод 6 насоса и открыв кран 4, с помощью расходомера 5 определяют производительность насоса в литрах в минуту (л/мин). Нормативные значения для легковых автомобилей составляют 10…30 л/мин (большие значения соответствуют двигателям грузовых автомобилей).

Рис. 1. Схема установки для испытания масляных насосов: 1 — всасывающая магистраль; 2 — испытуемый насос; 3 — манометр; 4 — двухходовой кран; 5 — расходомер; 6 — электромеханический привод насоса; 7 — расходный бак с маслом

На установке фиксируют моменты начального и полного открытия клапана. При давлении 0,3 МПа редукционный клапан должен быть закрыт, допускается вытекание из него лишь отдельных капель; при давлении 0,6 МПа клапан должен быть полностью открыт, а масло должно вытекать из него непрерывной струей.

Промышленность выпускает также стенды для проверки составляющих систем смазки типа КИ-28256.01 (рис. 2).

Стенд предназначен для испытания, обкатки и регулировки насосов смазочной системы дизельных двигателей и насосов коробок передач, редукционных и предохранительных клапанов фильтров (центрифуг) сельскохозяйственных, дорожно-строительных и лесопромышленных машин, автомобилей.

Рис. 2. Внешний вид стенда КИ-28256.01 для испытания, обкатки и регулировки масляных насосов и фильтров ДВС

Процедура ремонта системы.

Среди частых проблем, из-за которых появляется необходимость в ремонте системы вывода тепла от мотора, нужно отметить следующие:

– поломка термостата, которую возможно заметить, когда тщательно проследить за нагревом движка. Долговременность нагрева мотора в зимнее время вместе с перегреванием в летнюю пору свидетельствуют о «заклинивании» термостата, когда он установлен в положении «открыто» (это может происходить как на большом, так и на меньшем круге циркуляции);

– неполадки водяного насоса, симптомом поломки которого является степень наполняемости расширительного бачка самого теплоносителя (когда она резко снижается, а никаких заметных повреждений бачка не видно);

– выход из строя вентилятора, что способствует недостаточному охлаждению двигателя.

Из чего складывается стоимость диагностики двигателя

Есть одна необходимая для диагностики бензиновых двигателей составляющая, которую нельзя купить ни за какие деньги. Речь об опыте и способностях, которыми обладают квалифицированные мастера диагностических станций, профессиональные навыки нужны на каждом этапе проверки. Ведь далеко не каждый человек может по звуку и внешнему виду, да даже по диагностическим ошибкам, определить первопричину неисправности.

Этот опыт и квалификация мастера стоят определенных денег. Распечатка ошибок, считанных с ЭБУ, может выглядеть как расшифровка медицинских анализов человека. Но как опытный врач не полагается лишь на результаты анализов, изучая все нюансы истории болезни, так и настоящий профессиональный моторист подходит к процессу комплексно, вдумчиво и не спеша.

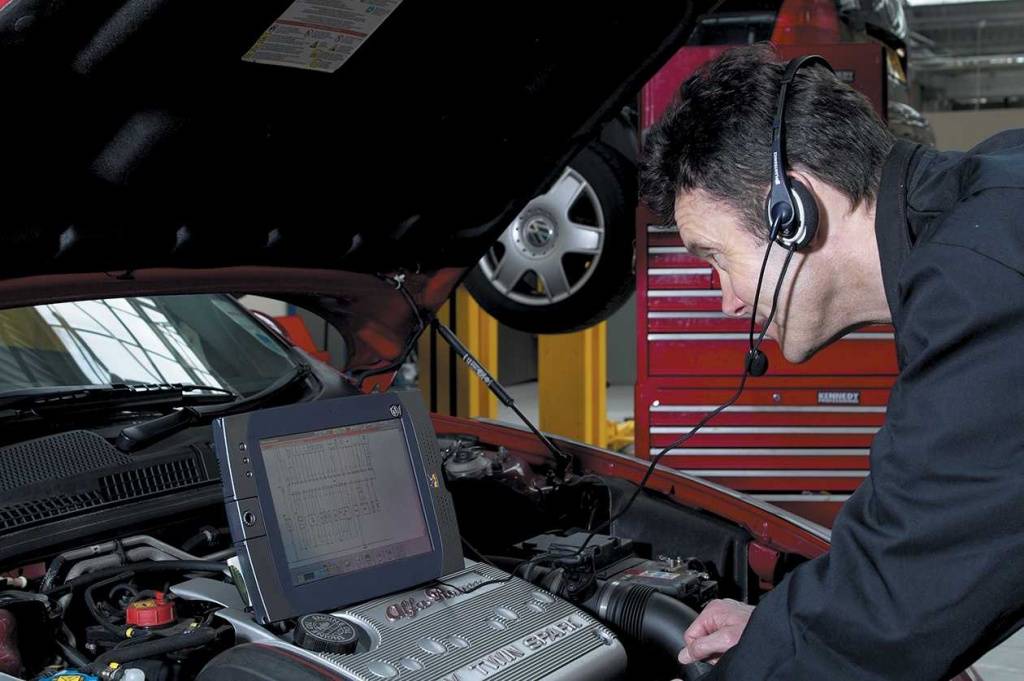

Качественную диагностику двигателя не выполнить за пару минут. Компьютерной диагностики недостаточно. Этап за этапом, каждый узел двигателя внимательно осматривается, изучается. Обычно диагностические станции даже не берут плату за простую распечатку ошибок, выданных сканером. Ведь получить такую информацию совсем несложно, высокой квалификации не требуется. Однако иногда встречаются люди, пытающиеся на этом заработать.

Комплексная диагностика двигателя состоит из целого ряда этапов. Главная операция – это, безусловно, компьютерное сканирование. Многие автолюбители делают сканирование самостоятельно. Для этих целей покупают подходящий разъем, конвертер на USB, скачивают в Интернете на ноутбук специализированную программу.

На СТО компьютерное сканирование обычно стоит в районе 500 рублей. Можно получить не только распечатку всех ошибок, но и выяснить, производились ли какие-либо операции с памятью ЭБУ. Показатели выхлопных газов измеряют при помощи специализированного устройства. Обойдется данное действие в 300 руб. За тестер зажигания просят 500 руб., а замерить угол опережения зажигания можно, расставшись с 300 рублями.

Исправность свечей зажигания, высоковольтных проводов и катушек вполне можно определить визуально

Особое внимание уделяют осмотру точек соединения двигателя с массой. Обязательно проверяют, хорошо ли держит заряд аккумулятор.. Механические узлы двигателя проверяются как осмотром, так и при помощи специализированных инструментов

На визуальном этапе выявляются неисправности в ремнях и их натяжении, проверяется уровень жидкостей и их состояние, оценивается уровень шума при работе ДВС. Цилиндры необходимо тщательно осмотреть при помощи эндоскопа. За эту услугу просят обычно 600 руб. Давление воздуха измеряют за 400 руб.

Механические узлы двигателя проверяются как осмотром, так и при помощи специализированных инструментов. На визуальном этапе выявляются неисправности в ремнях и их натяжении, проверяется уровень жидкостей и их состояние, оценивается уровень шума при работе ДВС. Цилиндры необходимо тщательно осмотреть при помощи эндоскопа. За эту услугу просят обычно 600 руб. Давление воздуха измеряют за 400 руб.

Однако общая стоимость диагностики обычно ниже, чем сумма отдельных этапов. Так происходит по причине накапливающейся скидки. Влияет и факт конкуренции между разными СТО, где главным рычагом остается цена. Однако понижение стоимости может быть чревато некачественным оказанием услуги, исключением отдельных этапов диагностики двигателя вовсе. Обычно комплексная проверка мотора стоит 4 тыс. руб. Но далеко не каждый автовладелец готов расстаться с такой суммой просто за то, чтобы знать неисправности своего силового агрегата.

Кроме стоимости непосредственных процедур, на цену диагностики влияет оперативность ее проведения, качество обращения с клиентом и дополнительные бонусы. За распространенную сумму в 1000 руб. автовладелец чаще всего получит обслуживание из 4 этапов: визуальную диагностику, считывание ошибок, проверку выхлопных газов и системы зажигания на специальном оборудовании.

1. Неисправности системы охлаждения

Необходимость ремонта системы охлаждения возникает в случае постоянного перегрева или переохлаждения охлаждающей жидкости (ОЖ), снижения уровня ОЖ в системе в результате утечки, возникновения электролиза в ОЖ и др.

Перегрев ОЖ вызывает детонацию двигателя, которая резко увеличивает износ цилиндров и поршневых колец, приводит к прогоранию поршней и снижению долговечности подшипников скольжения (вкладышей). Нарушение процесса сгорания топливновоздушной смеси при перегреве, увеличение сил трения приводят к возрастанию расхода топлива и снижению мощности двигателя. Понижение температуры ОЖ в рубашке охлаждения двигателя повышает износ деталей ЦПГ вследствие смывания со стенок цилиндров масла топливом. Происходит разжижение масла топливом, попадающим в масляный картер, более интенсивное образование смоляных и лакообразных отложений на поршнях и поршневых кольцах.

Понижение температуры ОЖ на каждые 10 °С от номинального значения уменьшает мощность двигателя на 1,5 % и увеличивает расход топлива на 2 %.

Перегрев двигателя может быть вызван: недостатком ОЖ в системе охлаждения из-за ее утечки или выкипания, засорением системы, обрывом или пробуксовкой ремня привода вентилятора, отказом в работе электро- либо гидромуфты вентилятора, заклиниванием термостата в закрытом состоянии или жалюзи в закрытом положении, неправильной установкой угла опережения зажигания.

Переохлаждение двигателя возможно при заклинивании термостата в открытом состоянии или отсутствии самого термостата, неисправности гидро- или электропривода вентилятора.

Одной из неисправностей современных систем охлаждения с радиатором, изготовленным из алюминия, и температурным датчиком включения вентилятора (термовключателем), находящимся под напряжением, является возникновение электролиза.

Электролиз — это реакция разложения раствора химических веществ при прохождении через них электрического тока. Характерные признаки протекания электролиза: засорение трубок радиатора, наличие белого налета возле его негерметичных мест и отложений зеленоватого цвета возле термовключателя. В случае появления таких симптомов необходимо тщательно проверить соединения электрических приборов системы охлаждения.

Для радиаторов, изготовленных из алюминия, не рекомендуется использовать в качестве ОЖ воду, так как при этом происходит коррозия трубок.

Подтекание ОЖ может быть вызвано негерметичностью соединений шлангов системы охлаждения со штуцерами и патрубками, неплотностью соединений фланцев патрубков, негерметичностью сливных пробок и краника отопителя, повреждением шлангов, трещинами в бачках и сердцевине радиатора, износом самоподжимного сальникового уплотнения жидкостного насоса.

Проверка герметичности систем и двигателя

Первичная проверка системы охлаждения двигателя на герметичность может проводиться при помощи визуального осмотра

Во-первых, нужно обратить внимание на уровень охлаждающей жидкости в расширительном бачке

Эта процедура должна входить в ежедневный осмотр автомобиля каждым водителем перед выездом из гаража или со стоянки. Во-вторых, следует внимательно осматривать двигатель снаружи для выявления потеков жидкости и масла через микроскопические трещины. Ну и соединения всех трубопроводов системы также нужно осматривать регулярно.

Более тщательный способ заключается в следующем. В систему охлаждения наливают максимально возможный объем воды. После этого поршень первого цилиндра нужно установить в верхнюю мертвую точку на такте сжатия. Далее, через отверстие вывернутой форсунки подается сжатый воздух (давление 0.5 МПа) и наблюдают за изменением уровня воды в расширительном бачке радиатора.

Проверка топливной системы на герметичность. Проверка герметичности топливной системы начинается с осмотра всех топливопроводов, мест их соединений, внешнего осмотра топливного бака, карбюратора (если он есть), топливного насоса – одни словом, всех узлов системы. После этого можно приступить к более тщательной проверке. Ее необходимо выполнять после каждого ремонта системы, замены фильтров.

Один из самых эффективных способов проверки заключается в использовании специального топливного манометра. Из-за стоимости прибора он редко используется в гараже, чаще в автосервисах. Чаще всего прибор подсоединяется (при помощи переходников) своим выходом к топливной рампе, а на входе соединяется с топливным шлангом. Далее включается зажигание. При этом на манометре устанавливается определенное давление, которое не должно опускаться.

Следующий этап – замерить давление при работающем двигателе. Оно должно быть постоянным и сохраниться после выключения мотора. Величина рабочего давления для разных двигателей может быть разной. Если давление падает, то нужно искать места утечек. Их поиск, как и проверка герметичности двигателя, может проводиться дымогенератором.

Проверка герметичности блока и головки блока цилиндров

Перед проверкой блок необходимо очистить от грязи, а еще лучше вымыть. Первый и самый простой этап заключается в визуальном осмотре, как и с другими системами, о чем было написано выше. Более тщательно блок и головка блока проверяются по раздельности. То есть, головку требуется снять.

Проверка плотности прилегания клапанов знакома каждому, кто ремонтировал мотор своими руками. Заключается она в том, что ГБЦ переворачивается и устанавливается на ровную поверхность. Далее в камеры сгорания наливается керосин (можно и бензин). Его уровень не должен уменьшаться в течение 2-24 часов. Также можно провести опрессовку блока и ГБЦ.

Герметичность самой головки проверяется так. Головка переворачивается и устанавливается на ровную поверхность. В рубашку охлаждения заливается керосин. Если с герметичностью все в порядке, то никаких протечек быть не должно.

Блок цилиндров на наличие трещин в корпусе проверяется примерно так же. Заглушаются отверстия рубашки охлаждения и она заполняется водой под давление 3 кг на квадратный см. Вода не должна уходить в течение хотя бы нескольких минут. Однако не все трещины могут быть выявлены этим способом. Целостность стенок масляных каналов лучше проверить сжатым воздухом.

Проверка герметичности блока и головки сжатым воздухом может производиться и без разборки мотора. Для этого прибор, именуемый пневмотестром, подсоединяется поочередно к каждому цилиндру через отверстие для свечи. При этом поршень цилиндра необходимо выставить в верхнюю мертвую точку. Утечка воздуха через клапаны или в картер двигателя будет определяться не только по показаниям манометра, но также по звуку.

Еще в рамках данной статьи добавим, что проверять нужно также герметичность тормозной системы. Первый и самый доступный способ проверки – визуальный осмотр. При малейших неполадках в тормозах (о них упоминалось выше), водитель обязан проверить бачок с тормозной жидкостью, осмотреть колеса со стороны днища машины – нет ли на них потеков тормозной жидкости.

Также герметичность всех мест соединения трубопроводов этой системы можно проверить при помощи мыльного раствора. Устранить неисправности можно самостоятельно либо обратившись в автосервис.

Основные этапы диагностики двигателя автомобиля

Диагностика мотора – процесс, включающий не один этап. Однако пренебрегать каждым из шагов не стоит, поскольку все они очень важны для понимания ситуации. Перечислим эти этапы:

  1. Проверить наличие следов рабочих жидкостей.

Одной из самых часто встречающихся проблем является утечка рабочих составов. Работа ДВС немыслима без машинного масла

Именно поэтому на этом этапе в первую очередь обращают внимание на следы масла на моторе. Наличие масляных подтеков на двигателе свидетельствует о его негерметичности. Определив масштаб и причины масляных пятен, производят необходимый ремонт.

Определив масштаб и причины масляных пятен, производят необходимый ремонт.

Проверить масло.

Следующий этап – контроль уровня и качества моторного масла. Если уровень недостаточный, то, вполне возможно, мотор имеет весомые проблемы. Иногда неисправность устраняется заменой уплотнителей, но случается и более серьезный ремонт.

Проверить работу мотора на посторонние шумы.

Исправный силовой агрегат во время работы не издает лишних шумов. Если работа или запуск мотора сопровождается необычными звуками, то без помощи профессионалов уже не обойтись. Этап можно назвать слуховой диагностикой.

Посторонние звуки, издаваемые работающим двигателем, указывают на износ или повреждение его отдельных деталей.

Осуществить проверку вибрации.

Современные двигатели работают тихо, без лишних рывков и вибраций. Если ДВС вдруг начал вибрировать во время работы, вероятнее всего, проблема в одном из цилиндров. Некоторые более серьезные повреждения моторов тоже сопровождаются скачками вибрации. При возникновении таких симптомов необходимо прибегнуть к компьютерной диагностике агрегата.

Проверить подушки крепления.

Крепление двигателя играет огромную роль. Оно гасит вибрации агрегата, помогает синхронизировать его работу с коробкой передач. Следует поэтапно проверить надежность и целостность каждой подушки крепления мотора. Только исправные крепления могут обеспечить работу машины в номинальном режиме.

Проверить выхлопную систему.

Надежная работа двигателя невозможна без правильного отвода выхлопных газов. При нарушении целостности системы выхлопа мотор не только теряет мощность, но и значительно повышается концентрация вредных веществ в выхлопных газах, так что этот этап важен еще и с точки зрения влияния на окружающую среду.

Проверить систему питания.

Быстрота пуска двигателя зависит от качества зарядки аккумуляторной батареи. Полнота и скорость зарядки батареи напрямую связаны с исправностью генератора. На этапе диагностики системы электропитания двигателя обязательно нужно проконтролировать степень натяжения и состояние ремня привода генератора

Также важно проверить систему зажигания.

Если диагностика показала наличие вышеперечисленных неисправностей, нужно провести углубленное изучение проблемы до выяснения первопричин. Одним из этапов такого обследования должна быть компьютерная диагностика, она особенно очень помогает в случае приобретения автомобиля. В результате такой процедуры можно сэкономить время и финансы на обслуживание машины.

Проверка герметичности радиатора

При утечке охлаждающей жидкости из радиатора, если найти место утечки невозможно, радиатор проверяют на герметичность. Для проверки на автомобиле радиатор заполняют водой, патрубки закрывают заглушками, оставив один открытым. Через открытый патрубок в радиатор подают воздух под давлением 1 кгс/см2. По месту появления воды определяют место утечки. Вследствие плохого доступа к радиатору его удобнее проверять, сняв с автомобиля при холодном двигателе. Для снятия и установки радиатора и расширительного бачка необходимо:

слить охлаждающую жидкость из двигателя и радиатора; отсоединить электрические провода от датчика включения вентилятора и от вентилятора; отсоединить шланги от радиатора и расширительного бачка; снять четыре направляющих кожуха (верхний, правый, левый и нижний) с учетом того, что для снятия верхнего кожуха его необходимо вывести из специальных удерживающих пазов, для снятия правого и левого кожухов необходимо отстегнуть на левом кожухе две защелки, а на правом – три, для снятия нижнего кожуха нужно отвернуть три болта, крепящих его к радиатору; снять электровентилятор с направляющим кожухом в сборе, отвернув для этого гайки крепления направляющего кожуха к нижнему кронштейну крепления радиатора и гайки крепления кожуха к радиатору, снять кожух с электровентилятором в сборе; отвернуть гайки крепления радиатора к нижнему кронтшейну крепления радиатора и болты крепления радиатора, снять радиатор; отвернуть болт крепления расширительного бачка и снять бачок с автомобиля. После снятия радиатора и расширительного бачка закрывают заливную горловину и патрубки радиатора, оставив один открытым, и подают через него воздух под давлением 1 кгс/см2. Радиатор помещают в ванну с водой и наблюдают за появлением пузырьков воздуха, которые укажут место утечки. В разобранном виде без охлаждающей жидкости внутри радиатор не следует хранить более двух дней, так как может начаться коррозия. Рекомендуется закрыть отверстия пробками или заполнить радиатор слитой охлаждающей жидкостью

Если радиатор покрыт накипью, маслом, а снаружи ржавчиной, следует продуть его сжатым воздухом, промыть водой, воздушные каналы осторожно прочистить деревянными шпильками. При ремонте радиатора эпоксидным клеем на поврежденные места шпателем наносят эпоксидный клей и обертывают их пропитанной этим же клеем полоской ткани

Для удобства продевания ткани между трубками, пользуются пинцетом. При работе с эпоксидным клеем нужно помнить: эпоксидные смолы ядовиты. Установку радиатора и расширительного бачка производят в обратном порядке. Отремонтированный радиатор надо проверить на герметичность. Если у автомобиля стоит радиатор с сердцевиной из алюминиевого сплава и пластмассовыми бачками, то их обычно не ремонтируют, за исключением замены некоторых трубок, а заменяют полностью. Расширительный бачок системы охлаждения изготавливают из прозрачной пластмассы. Отдельные небольшие трещины на шве, который соединяет верхнюю и нижнюю половины бачка, можно заварить, используя для нагрева пластмассы паяльник. При длине трещин более 20 мм бачок следует заменить. Вздутый бачок также заменяют. Вздутие может произойти в результате залипания выпускного клапана в его пробке, что приводит к повышению давления в системе охлаждения.
